Mærke	Blaupunkt
Model	5DB96453
Produkttype	Emhætte (udsugnings- eller recirkulationsversion)
Installationstype	Ø eller vægmonteret
Strømforsyning	220-240 V, 50 Hz
Kabellængde	1250 mm
Nødvendig elektrisk beskyttelse	30 mA fejlstrømsafbryder
Maksimal luftmængde	>650 m³/h
Antal hastigheder	4 + autotilstand
Belysning	LED, 4000 K (standard), dæmpbar og justerbar farvetemperatur med ekstra fjernbetjening
Fedtfilter	Metal, opvaskemaskinesikkert (kort cyklus, lav temperatur)
Kulfilter	Aktivt, udskiftning hver 6. måned (kan ikke vaskes)
Min. sikkerhedsafstand	65 cm (for elektriske, blandede eller gaskogeplader)
Specielle funktioner	Autotilstand med koblet induktionskogeplade, multikontrol, automatisk slukning efter 4 timers inaktivitet, 7 min forsinkelse ved sidste hastighed (>650 m³/h)
Automatisk slukning	Ja (4 timer efter sidste knaptryk)
Forsinkelse	7 minutter ved sidste hastighed (>650 m³/h)
Autotilstand	Aktiveret fra en koblet induktionskogeplade
Multikontrol	Tilkobling/frakobling med kogeplade
Ekstra fjernbetjening	Til styring af belysning (farvetemperatur og lysstyrke) - referencer BLZ 501 (modtager) og BLZ 502 (fjernbetjening)
Vedligeholdelse	Udvendig rengøring med klud og neutralt rengøringsmiddel; undgå slibende produkter
Tilgængelige reservedele	Fedtfilter, kulfilter, modtager BLZ 501, fjernbetjening BLZ 502
Teknisk service	Kontakt Blaupunkt kundeservice
Overensstemmelse	WEEE-direktiv, CE
Brugsanvisning	88 sider, tilgængelig på flere sprog

Ofte stillede spørgsmål - 5DB96453 BLAUPUNKT

Hvordan installerer jeg emhætten?

Brug arbejdshandsker. Overhold minimumsafstanden på 65 cm mellem emhætten og kogepladen. Sørg for, at væggen kan bære vægten. Emhætten kan installeres som udsugning til det fri eller recirkulation med kulfilter. Følg diagrammerne i brugsanvisningen.

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden er 65 cm for elektriske, blandede eller gaskogeplader. Hvis kogepladens instruktioner angiver en større afstand, har denne forrang.

Hvordan rengør jeg fedtfiltrene?

Metal-fedtfiltrene skal rengøres en gang om måneden i opvaskemaskinen (kort cyklus, lav temperatur) eller i hånden med et mildt rengøringsmiddel. Opvaskemaskinen kan misfarve filteret uden at påvirke ydeevnen.

Hvornår skal kulfilteret udskiftes?

Det aktive kulfilter skal udskiftes hver 6. måned ved normal brug. Det kan hverken vaskes eller genbruges.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontrollér, at emhætten er tilsluttet, og at 30 mA fejlstrømsafbryderen er aktiveret. Sørg for, at spændingen svarer til den på mærkaten. Kontakt teknisk service, hvis problemet fortsætter.

Hvordan kobler jeg emhætten til en induktionskogeplade?

Start koblingsproceduren fra kogepladen (se kogepladens manual). På emhætten trykkes samtidigt på knapperne B og D (knapperne A og F blinker). Tryk på A for at gemme. Bekræftelse ved at projektørerne blinker.

Hvordan bruger jeg fjernbetjeningen til belysningen?

Installer modtageren (BLZ 501) ved at fjerne sticket fra emhætten. Par fjernbetjeningen (BLZ 502) ved at trykke i 10 sekunder på modtagerens Learning-knap, og derefter kort på det ønskede område på fjernbetjeningen. Fjernbetjeningen styrer farvetemperatur og lysstyrke.

Hvorfor blinker symbolet F?

Symbolet F blinker efter 40 timers drift for at indikere, at fedtfilteret skal rengøres. Hvis det forbliver konstant tændt efter 120 timer, skal kulfilteret udskiftes.

Hvordan nulstiller jeg filteralarmen?

Tryk på knappen F (filter nulstilling) for at fjerne alarmen for mættet fedtfilter (blinkende) eller udskiftning af kulfilter (konstant).

Hvad gør jeg, hvis LED-belysningen ikke fungerer?

LED-lamperne kan ikke udskiftes individuelt. Kontakt teknisk support for at udskifte hele belysningsenheden.

BRUGSANVISNING 5DB96453 BLAUPUNKT

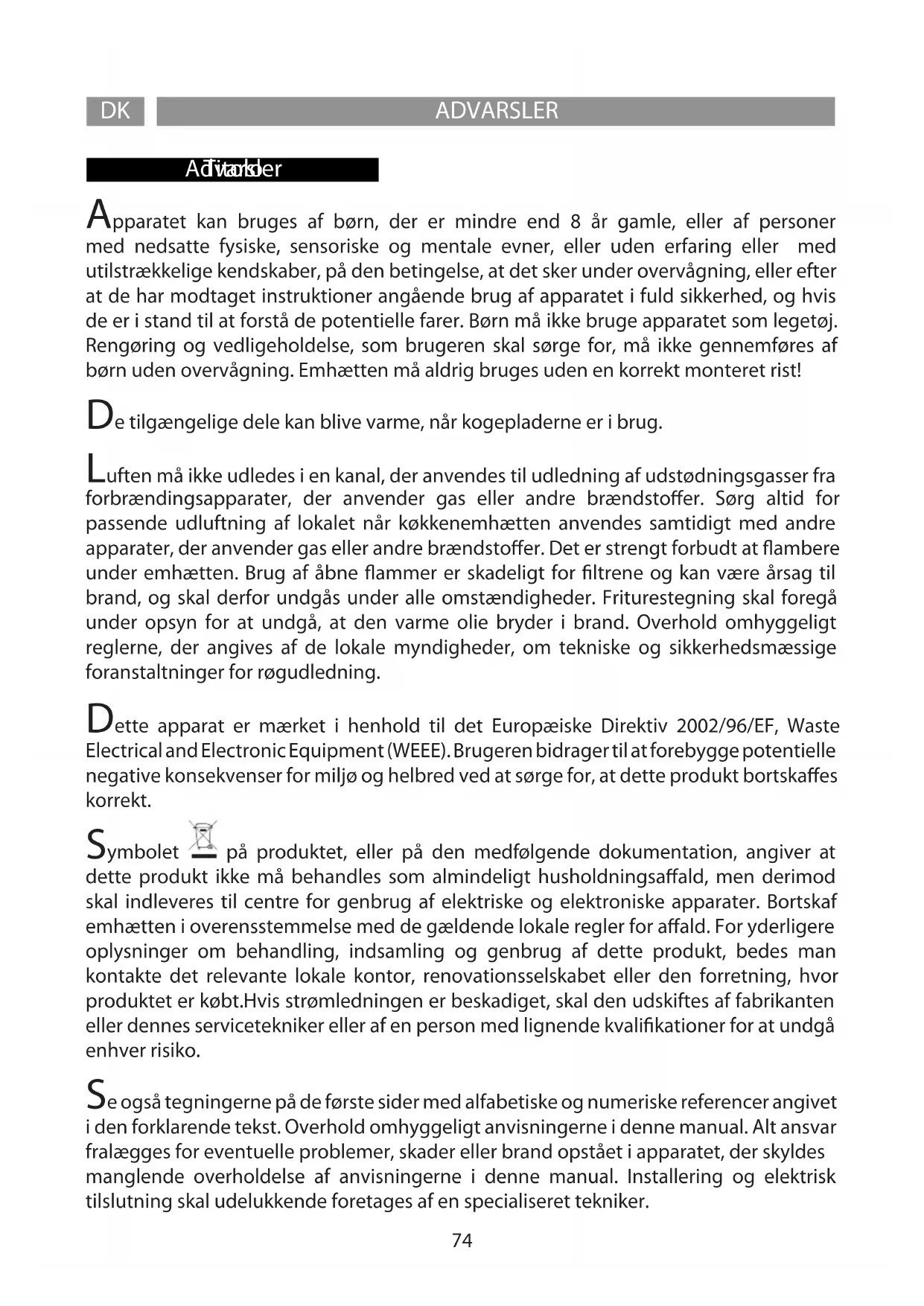

DA Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet kan bruges af børn, der er mindre end 8 år gamle, eller af personer med nedsatte fysiske, sensoriske og mentale evner, eller uden erfaring eller med utilstrækkelige kendskaber, på den betingelse, at det sker under overvågning, eller efter at de har modtaget instruktioner angående brug af apparatet i fuld sikkerhed, og hvis de er i stand til at forstå de potentielle farer. Børn må ikke bruge apparatet som legetøj. Rengøring og vedligeholdelse, som brugeren skal sørge for, må ikke gennemføres af børn uden overvågning. Emhætten må aldrig bruges uden en korrekt monteret rist!

De tilgængelige dele kan blive varme, når kogepladerne er i brug.

Luften må ikke udledes i en kanal, der anvendes til udledning af udstødningsgasser fra forbrændingsapparater, der anvender gas eller andre brændstoffer. Sørg altid for passende udluftning af lokalet når køkkenemhætten anvendes samtidigt med andre apparater, der anvender gas eller andre brændstoffer. Det er strengt forbudt at flambere under emhætten. Brug af åbne flammer er skadeligt for filtrene og kan være årsag til brand, og skal derfor undgås under alle omstændigheder. Friturestegning skal foregå under opsyn for at undgå, at den varme olie bryder i brand. Overhold omhyggeligt reglerne, der angives af de lokale myndigheder, om tekniske og sikkerhedsmæssige foranstaltninger for røgudledning.

Dette apparat er mærket i henhold til det Europæiske Direktiv 2002/96/EF, Waste Electrical and Electronic Equipment (WEEE). Brugeren bidrager til at forebygge potentielle negative konsekvenser for miljø og helbred ved at sørge for, at dette produkt bortskaffes korrekt.

Symbolet på produktet, eller på den medfølgende dokumentation, angiver at dette produkt ikke må behandles som almindeligt husholdningsaffald, men derimod skal indleveres til centre for genbrug af elektriske og elektroniske apparater. Bortskaf emhætten i overensstemmelse med de gældende lokale regler for affald. For yderligere oplysninger om behandling, indsamling og genbrug af dette produkt, bedes man kontakte det relevante lokale kontor, renovationsselskabet eller den forretning, hvor produktet er købt.Hvis strømledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes servicetekniker eller af en person med lignende kvalifikationer for at undgå enhver risiko.

Se også tegningerne på de første sider med alfabetiske og numeriske referencer angivet i den forklarende tekst. Overhold omhyggeligt anvisningerne i denne manual. Alt ansvar fralægges for eventuelle problemer, skader eller brand opstået i apparatet, der skyldes manglende overholdelse af anvisningerne i denne manual. Installering og elektrisk tilslutning skal udelukkende foretages af en specialiseret tekniker.

Emhætten må ikke monteres på en væg, der ikke kan understøtte dens vægt, for eksempel gipsplader, og må ikke indbygges i et skab eller andre møbler.

Emhætten skal installeres i en minimumsafstand til kogefladen på 65 cm ved elektriske kogeplader, og 65 cm ved gaskomfurer eller komfurer med både gas og elektriske kogeplader. Hvis installeringsvejledningen til gaskomfuret angiver en større afstand, skal dette krav overholdes.

Emhætten er udstyret med et luftaftræk foroven B til udledning af røg udenfor (Sugende udgave A – aftræksrør ikke leveret). Hvis det ikke er muligt at lede røg og damp fra køkkenet udenfor, kan man anvende emhætten i den filtrerende udgave F ved at montere 1 aktivt kulfilter F, hvorefter røg og damp recirkulerer gennem risten foroven G.

Sørg for, at der findes et strømudtag i nærheden af emhætten, og at anlægget er udstyret med en differentialebeskyttelse på 30 mA. Spændingen på strømnettet skal svare til den spænding, der er angivet på etiketten inde i emhætten. Emhætten er udstyret med et elkabel på 1250 mm med eller uden stik. Hvis kablet er udstyret med et stik skal emhætten tilsluttes et strømudtag, der overholder de gældende forskrifter, i et tilgængeligt område. Hvis kablet ikke er udstyret med et stik (direkte tilslutning til strømnettet) skal det påmonteres en godkendt topolet afbryder, der har en afstand mellem kontakterne under åbning på ikke mindre end 3 mm (tilgængelig). Denne installation og elektriske tilslutning skal udføres efter de gældende forskrifter af en specialiseret tekniker.

Når kogepladen er i drift, skal emhætten altid tændes, mindst på første hastighed.

Test i forbindelse med produktydelsen er udført i overensstemmelse med forordningen (EU) nr. 65/2014 - ref. IEC 61591 . Den maksimale ydelse opnås ved at anbringe de bevægelige paneler, hvis monteret, i åben position..

TfSlo

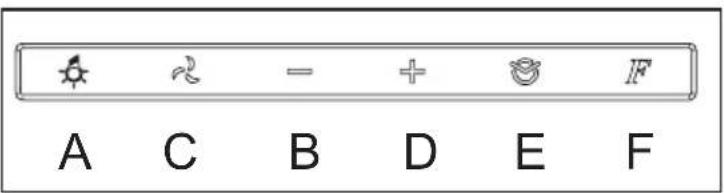

A C B D E F

Når emhætten er slukket, vil et tryk på en vilkårlig tast aktivere kontrolpanelet i standby-tilstand. Symbolerne er baggrundsbelyst af et hvidt lys, så du kan se og vælge den ønskede funktion.

Ved at trykke på en af tasterne igen starter den tilsvarende funktion, og dens symbol vil lyse. Efter at alle funktioner er blevet slukket, forbliver kontrolpanelet i standby-tilstand i ca. 30 sekunder og slukker derefter automatisk.

A: Lys ON / OFF-tast: Tryk på denne berøringssensor for at tænde eller slukke lysene på emhætten.

C: Motor ON / OFF-tast (4 hastigheder): Tryk på denne berøringssensor for at tænde for emhættens udsugningsventilator med samme hastighed, som den var, da den sidst blev slukket. Brug tasterne „D“ og „B“ til at variere udsugningshastigheden (effekten).

B: Reducer udsugningshastighed (power): Tryk på denne berøringssensor for at reducere emhættens udsugningshastighed.

D: Forøg udsugningshastighed (strøm)-tast: Tryk på denne berøringssensor for at øge emhættens udsugningshastighed.

E: Timer-tast: når der trykkes på denne berøringssensor, vil timerfunktionen blive aktiveret uafhængigt af den valgte udsugningshastighed. Tryk én gang for at indstille timeren til 5 minutter, tryk en gang til i 10 minutter og en tredje gang i 20 minutter. I denne fase blinker "E"-symbolet.

F: Nulstil filtre-tast: Tryk på denne berøringssensor for at nulstille signalet, der advarer om, at metalfedtfilteret (1) er mættet, og at kulfilteret (2) skal udskiftes. (1) Efter 40 timers brug af emhætten vil "F"-symbolet blinke for at indikere nødvendigheden af at rense metalfedtfiltrene.

(2) Efter 120 timers brug af emhætten vil "F"-symbolet lyse op for at indikere nødvendigheden af at udskifte de aktive kulfiltre.

Bemærkninger: 4 timer efter sidste tastetryk, slukker ventilatoren automatisk.

Alle emhætter med kapaciteter over 650 m3/t har den sidste tidsindstillede hastighed; Den varer i 7 minutter, hvorefter den automatisk vender tilbage til den sidste ikke-tidsindstillede hastighed.

Auto Mode

AUTO-tilstanden aktiveres udelukkende fra den parrede induktionskogeplade. Den parrede induktionskogeplade kan styre emhættens sugekraft. Måden, hvorpå denne effekt styres, afhænger af den måde, hvorpå brugeren indstiller kogepladen (se kogepladens manual). Når induktionskogepladen er tændt, tændes emhættelyset med maksimal intensitet. Når induktionskogepladen er slukket, ændres lysets status ikke.

Multicontrol pairing

Start parringsproceduren på kogepladen (se kogepladens manual). Tryk på tasterne 4+2 samtidigt (LED blinker skiftevis).

Tryk på tast 1 for at huske kogepladen (emhættens spotlights blinker tre gange som bekræftelse).

Luk parringsproceduren på kogepladen (se kogepladens manual).

Proceduren bruges til at slette den tidligere kogeplade fra emhættens hukommelse.

Tryk på tasterne 4+2 samtidigt (LED blinker skiftevis).

Tryk på tasten 3 for at slette den gemte kogeplade (emhættens spotlights blinker tre gange som bekræftelse).

Emhætte 5DB 96451

Tilslutning af modtager og programmering af fjernbetjening til udvidet multikontrolfunktion (ekstraudstyr) (lysfarvekontrol og lysstyrkedæmpning)

a₁ (1) (2) (3)

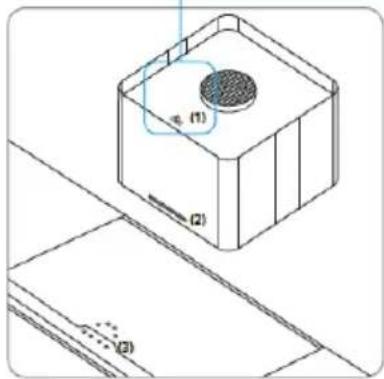

Fig 1 Emhætte i standardversion med USB-stik (1) og kontrolpanel (2) Emhætten betjenes via hovedafbryderer på kogepladen (3) eller emhættens kontrolpanel. Farvetemperaturen er 4.000 K.

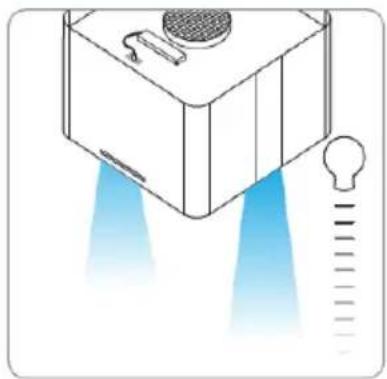

Fig 2 Den valgfri styring af ekstra lysfunktioner via fjernbetjening kan nemt installeres Installation af modtageren (bestillingsnummer BLZ 501) og parring af fjernbetjeningen (bestillingsnummer BLZ 502) gør det muligt at styre enhættens farvetemperatur og lysstyrke.

(3) (1)

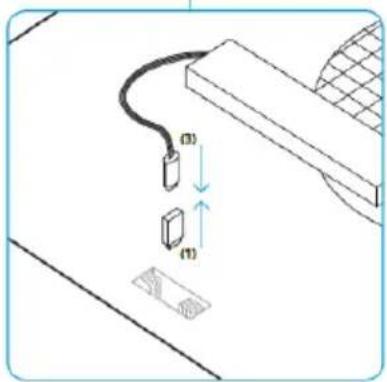

Fig 3 Nem installation af modtageren Modtageren kan nemt monteres uden ekstra værktøj. Fjern USB-stikket (1) på toppen af hætten og isæt modtageren (3).

BEMÆRK:

For den nøjagtige position af modtageren henvises til den yderligere beskrivelse.

Fig 4 Modtager (4) og valgfri Parring af fjernbetjeningen (5):

1. Fjern beskyttelsesfilmen fra batteriet
2. Tryk på Learning Key(S)
3. Tryk på den ønskede zone(1-4) for modtageren
4. Tryk på en af betjeningsknapperne (cw, ww, ^, *)
5. LED-lys blinker én gang. Modtager registreret
6. For at slette Learning Key (S) Tryk i 10 sekunder

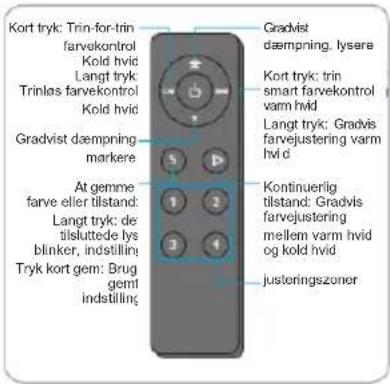

Kort tryk: Trin-for-trin farvekontrol Kold hvid Langt tryk Trinløs farvekontrol Kold hvid Gradvist dæmpning markere At gemme farve eller tilstand: Langt tryk: de tisluttede lys blinker, indstilling Tryk kort gem: Brug geml indstilling Gradvist dæmpning. lysere Kort tryk: trin smart farvekontrol varm hvid Langt tryk: Gradvis farvejustering varm hvid Kontinuerlig tilstand: Gradvis farvejustering mellem varm hvid og kold hvid justeringszoner

Fig 5 Fjernbetjeningsfunktioner

FUNKTIONSTIPS

Fjernbetjeningen styrer lysfunktionerne, men ikke betjeningen af emhætten. Lys, der er slukket med fjernbetjeningen, kan kun tændes igen ved hjælp af fjernbetjeningen

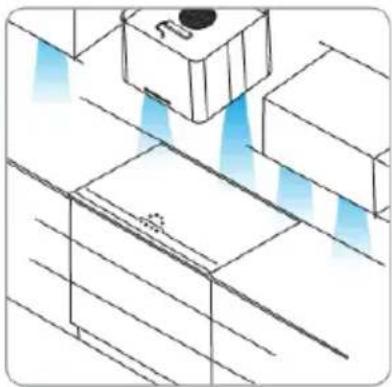

Fig 6 Tilslutning til køkkenets belysningssystem

Hvis køkkenet også er udstyret med denne teknologi, kan emhætten og belysningssystemet i køkkenet parres og dermed skabe et perfekt harmonisk billede med en ensartet lysfarve og lysintensitet.

Vedligeholdelse

Emhætten skal afbrydes fra strømmen, før der udføres nogen form for vedligeholdelse.

Rengøring

Emhætten skal rengøres regelmæssigt, både indvendigt (undtagen området bag fedtfilteret) og udvendigt. Anvend en klud, der er fugtet med denatureret sprit eller neutrale rengøringsmidler til rengøringen. Undgå brug af produkter, der indeholder slibemidler.

Pas på

Manglende overholdelse af reglerne for rengøring af emhætten og udskiftning af filtrene medfører brandfare. Der henstilles således til, at de anførte instruktioner følges.

Fedtfilter

skal rengøres en gang om måneden med milde rengøringsmidler, enten i hånden eller i opvaskemaskinen ved lave temperaturer og med kort cyklus. Fedtfilteret af metal kan blive mat under vask i opvaskemaskinen, men dette vil ikke få negativ indflydelse på filtreringsegenskaberne.

Kulfilter (kun for den filtrerende udgave)

De aktive kulfiltre F kan hverken vaskes eller genbruges. Kulfilteret skal udskiftes hver 6. måned. Kulfilteret opfanger lugt fra madlavningen.

Udskiftning af pærer

Pas på! Sørg for at pærerne er afkølet, før der røres ved dem.

Pas på! Sørg for at pærerne er afkølet, før der røres ved dem.

Et tryk med fingeren på skriften push åbner lygten Den defekte lampe udskiftes.

Brug udelukkende halogen lamper på max.20W (G4), de må ikke berøres mes nøgne hænder.

Lygten lukkes.

LED LAMPER

Hvis led belysningsgruppen er defekt, kontakt da den tekniske assistanceservice til udskiftning af hele gruppen.

For at reducere det elektriske husholdningsapparats forbrug anbefales det altid at bruge lavere udsugningshastighed blandt dem, der er egnet til den igangværende type madlavning, og ikke at lade apparatet være i drift i mere end 15 minutter efter at have slukket for kogepladerne, samt altid at slukke lysene, når du er væk fra madlavningsområdet.
