MODE D'EMPLOI 5DA36258 BLAUPUNKT

Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l’appareil. La connexion des câbles doit être effectuée par un technicien compétent. En aucun cas le fabricant ne peut être tenu pour responsable d’év entuels dommages dus à une installation ou à une utilisation impropre. La distance de sécurit é minimum entre le plan de cuiss on et la hotte aspirante est de 650 mm (c ertains m odèles peuvent être installés à une hauteur inf érieure ; voir le paragraphe concernant les dimensions de travail et l’installation). Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativem

nt en tenir compte. Assurez -vous que la tension du secteur corres pond à celle indiquée sur la plaque des caractéristiques apposée à l’intérieur de la hotte. Les dispositifs de sectionnement doivent être mont és dans l’installation fixe conformément aux normes sur les systèmes de câblage. Pour les appareils de Classe I, s’assurer que l’installat

on électrique de votre int érieur dispose d’une mise à la terre adéquate. Reliez l’as pirateur du conduit de chemin ée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des f umées doit êt re le plus court possible. Respecter toutes les norm es concernant l’évacuat ion de l’air. Ne reliez pas la hotte as pirante aux conduits de chem inée qui acheminent les fumées de combustion (par ex. de c haudières, de cheminées, et c.).FR

Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilise

la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar

afin d’éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte

Ne pas évacuer l’air à travers une conduite utilisée pour l’éva cuation des fumées des appar eils de combustion alimentés au gaz ou avec d’autres combustibles. Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d’un service après- vente agréé. Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible. En ce qui concerne les dimensions techniques et de sécurité à adopter pour l’évacuation des fumées, veuillez vous confor mer scrupuleusement aux règlements établis par les autorités locale

AVERTISSEMENT : Avant d’installer la hotte, retirer les films de protection.

Utilisez exclusivement des vis et des petites fourniture s du type adapté pour la hotte. AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conf ormes à ces instructions peut entraîner des risques de déchar ges électriques. Ne pas obser ver directement avec des instruments optiques (jumelles, lentilles gros sissantes...)

Ne flambez pas des mets sous la hotte : sous risque de développer un incendie. Cet appareil peut être utilis é par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la sur veillance attentive d’une per sonne responsable et après avoir reçu des instructions sur la manière d’utiliser cet appareil en toute sécuri

et sur les dangers que cela comporte. Assurez-vous que les enfa nts ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins qu’ils ne soient surveillés. Surveillez les enfants. S’assurer qu’ils ne jouent pas avec l’appareil.FR

Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie). Voir le paragraphe Nettoyage et Entretien. Veillez à ce que la pièce bénéficie d’une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d’autres combustibles (non applicable aux appareils qui évacuent l’air uniquement dans la pièce). Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.FR

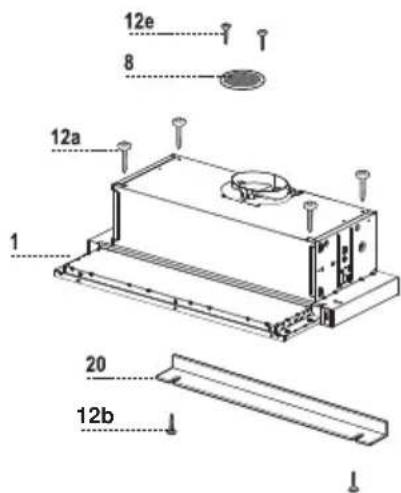

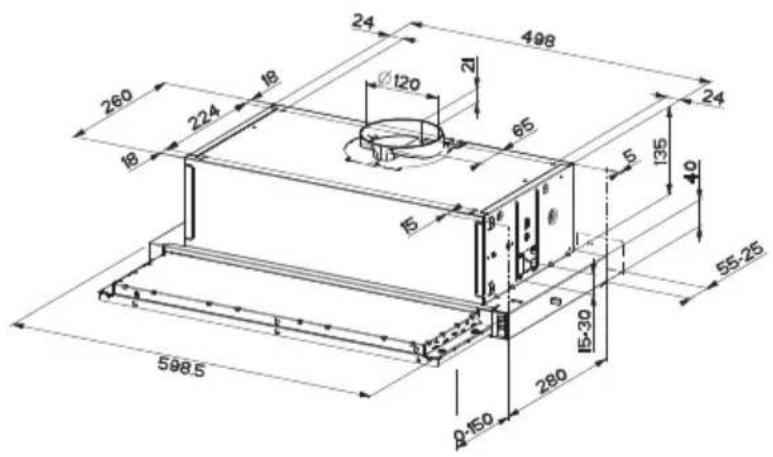

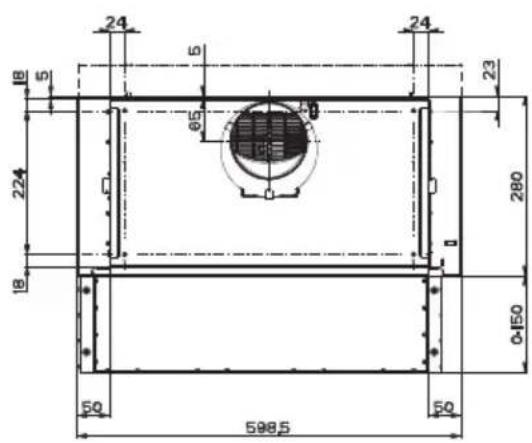

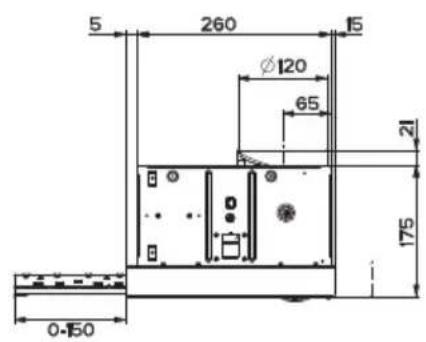

CARACTERISTIQUES Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres 8 1 Grille orientée Sortie de l ’Air 20 1 Profil fermeture Réf. Q.té Composants pour l ’installation 12a 4 Vis 4,2 x 44,4 12b 2 Vis 4,2 x 12 12e 2 Vis 2,9 x 9,5 Q.té Documentation 1 Manuel d’instructions 12bFR

INSTALLATION Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.

• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gaba- rit de perçage fourni avec l’appareil.

• Percer un trou de ø 125 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l’appareil.

• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec l’appareil. 12a

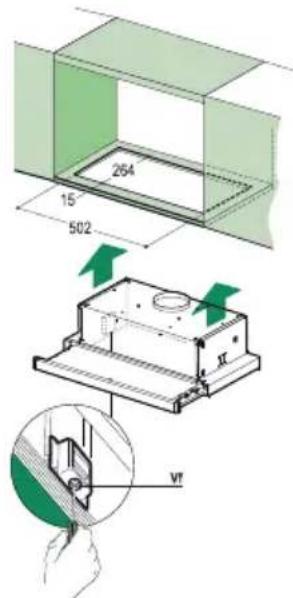

• Il est possible d’installer la Hotte directement sur le plan infé- rieur des Armoires murales au moyen de supports latéraux par encliquetage.

• Effectuer un emboîtage sur le plan inférieur de l’Armoire mu- rale, comme indiqué.

• Insérer la Hotte jusqu’à accrocher les Supports latéraux par encliquetage.

• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

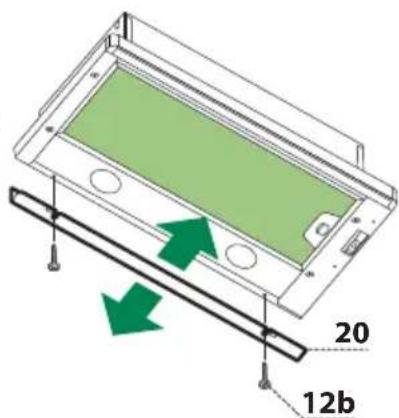

• Il est possible de boucher l’espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l’appareil avec les Vis 12b.

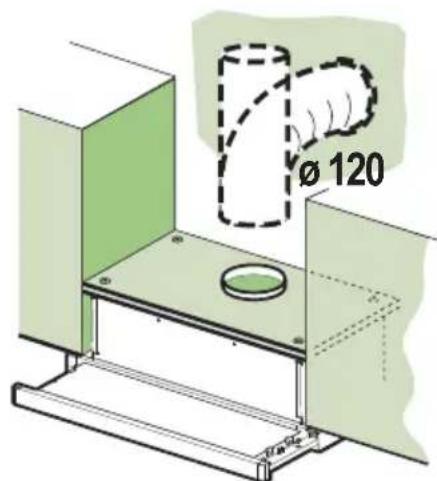

En cas d’installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l’installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif. ø 120

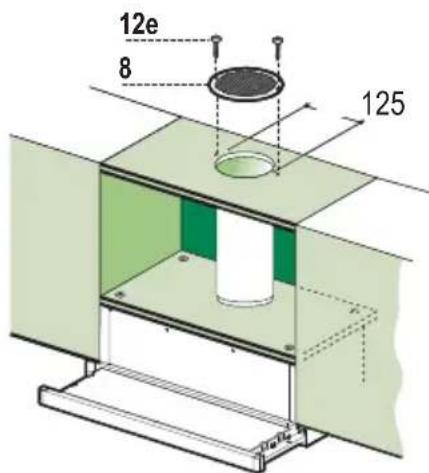

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se trouve au-dessus de la Hotte.

• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou flexible de ø120 mm.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide de 2 Vis 12e (2,9 x 9,5) fournies avec l’appareil.

• S’assurer de la présence des filtres anti-odeur au charbon actif. 12e

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot coulissant de façon énergique, jusqu’à ce que l’on entende le déclic de fin de course.FR

UTILISATION Tableau de commande

L Lumières Allume et éteint l’éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d’air permanent particulièrement

silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné

le rapport optimal entre débit d’air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de

cuisson, même pendant des temps prolongés.FR

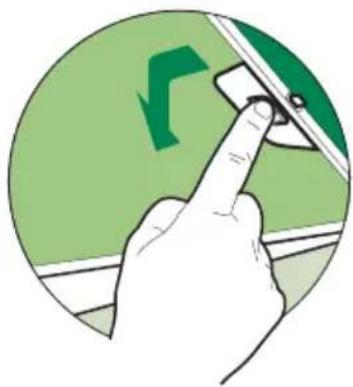

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le tiroir aspirant.

• Retirer un Filtre à la fois, en intervenant sur les crochets spé- cialement prévus.

• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).

• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.

• Fermer le tiroir aspirant. Filtres anti-odeur (Version Recyclage) REMPLACEMENT Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti- odeur.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d’emploi environ ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le chariot aspirant.

• Retirer les Filtres Anti-graisse.

• Retirer le Filtre anti-odeur au Charbon actif saturé, en interve- nant sur les crochets spécialement prévus.

• Mettre le nouveau Filtre en l’accrochant bien en place.

• Remonter les Filtres anti-graisse.

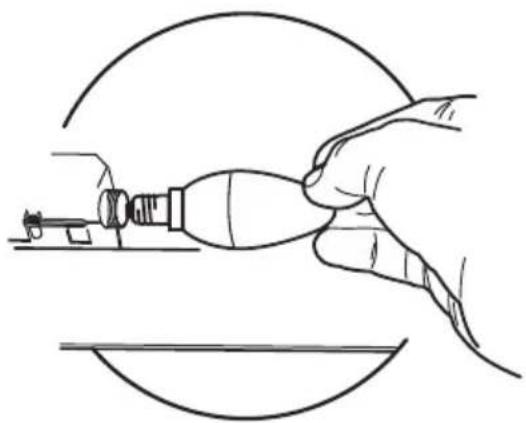

ECLAIRAGE Si une des ampoules d'éclairage faillit de fonctionner, ouvrir la grille métallique et côntroller que l'ampoule soit bien vissée. Si nécessaire, remplacer l'ampoule en utilisant une am- poule du même type ayant la même puissance. Ampoule Absorption (W) Culot Voltage (V) Dimensions (mm) Code ILCOS 4 E14 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 5 GU10 230 52 x 50
