5DA36258 - Fläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DA36258
Elanslutning	220-240 V
Isolationsklass	Klass I (jordning krävs)
Minsta avstånd mellan häll och fläkt	650 mm
Luftutloppets diameter	120 mm
Antal motorhastigheter	3
Belysning	Ja, utbytbara lampor
Lamptyp (1)	E14, 4 W
Lamptyp (2)	GU10, 5 W
Fettfilter	Självbärande metall, diskmaskinssäkra
Rengöringsfrekvens för fettfilter	Var 2:e månad (oftare vid intensiv användning)
Luktfilter (aktivt kol)	Byt var 3-4 månad
Driftslägen	Frånluft eller recirkulation
Installation	Inbyggnad under skåp eller snäppfäste
Reservdelar tillgängliga	Lampor, fettfilter, kolfilter
Säkerhet	Bipolär frånskiljning, jordning, säkerhetsavstånd

Vanliga frågor - 5DA36258 BLAUPUNKT

Vad är minsta avståndet mellan fläkten och hällen?

Minsta säkerhetsavstånd är 650 mm. Se din hälls installationsanvisningar för eventuellt större avstånd.

Hur rengör jag fettfiltren?

De självbärande metallfiltren kan diskas i diskmaskin eller för hand. Rengör dem var 2:e månad, oftare vid intensiv användning.

Hur ofta ska kolfiltren bytas?

Aktivt kolfilter måste bytas var 3-4 månad, oftare vid intensiv användning. De går inte att rengöra.

Hur byter jag en lampa?

Stäng av belysningen och vänta tills den svalnat. Öppna metallgallret, skruva loss den trasiga lampan och sätt i en lampa av samma typ: E14 4W eller GU10 5W.

Kan jag använda fläkten i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge. Se till att kolfiltren är installerade och att luftutloppet är korrekt anslutet.

Vilken diameter på kanalen för frånluft?

Luftutloppets diameter är 120 mm. Använd ett rör (styvt eller flexibelt) med samma diameter och fäst med slangklämmor.

Måste fläkten jordas?

Ja, fläkten är klass I. Se till att elinstallationen har korrekt jordning.

Hur installerar jag fläkten under ett väggskåp?

Använd medföljande skruvar (4,2 x 44,4) eller snäppfäste. Följ borrmallen för hål med 4,5 mm och 125 mm diameter.

Vad gör jag om motorn inte fungerar?

Kontrollera strömförsörjningen, den bipolära brytaren och att kontakten är ordentligt ansluten. Kontakta en behörig tekniker om problemet kvarstår.

Kan jag använda fläkten utan kolfilter?

I frånluftsläge behövs inget kolfilter. I recirkulationsläge krävs de för att filtrera lukter.

BRUKSANVISNING 5DA36258 BLAUPUNKT

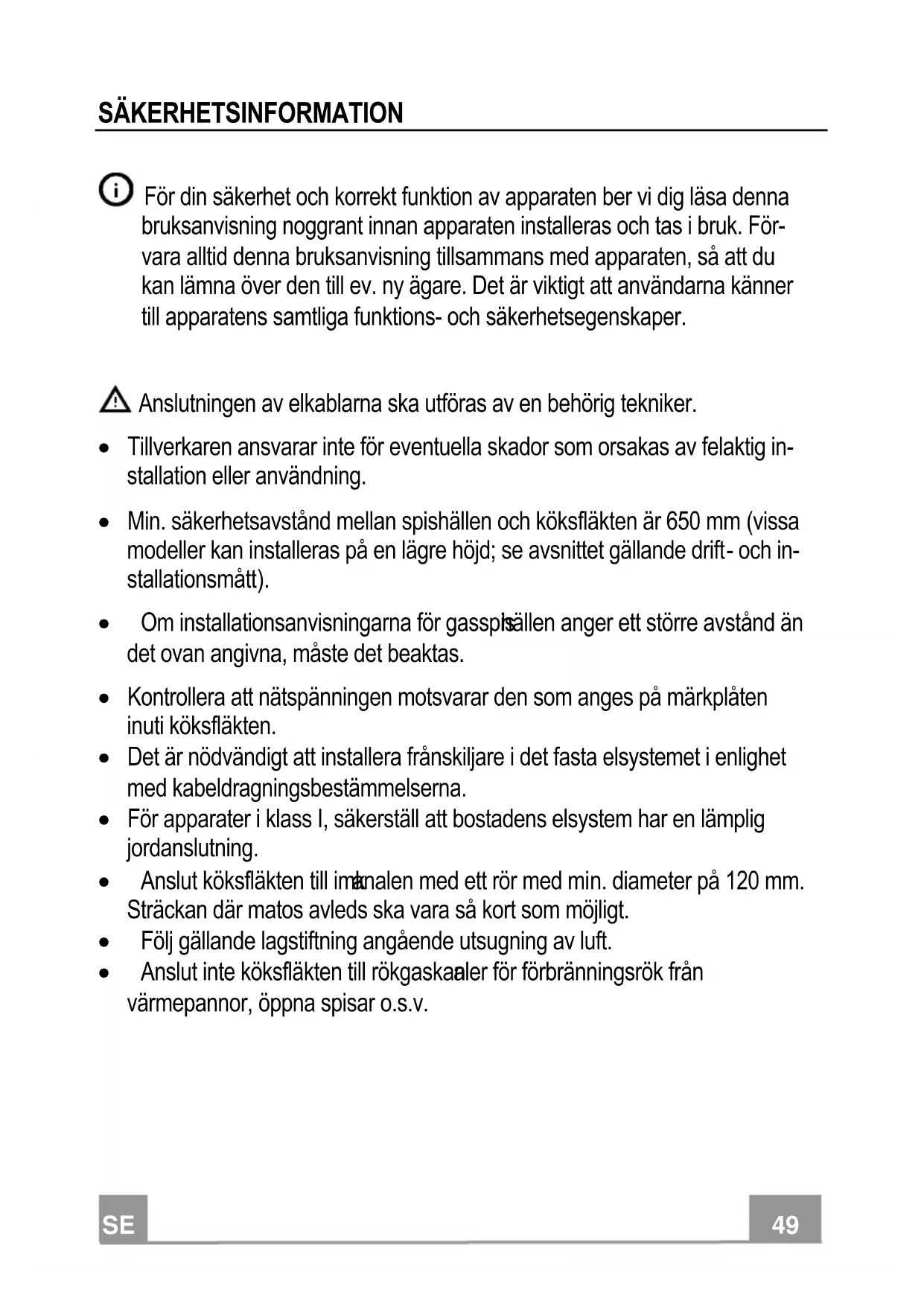

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till eventuell ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Minsta säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten. - Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt. - Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.). Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen. Håll barn under uppsikt så att de inte leker med apparaten.

Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras. De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

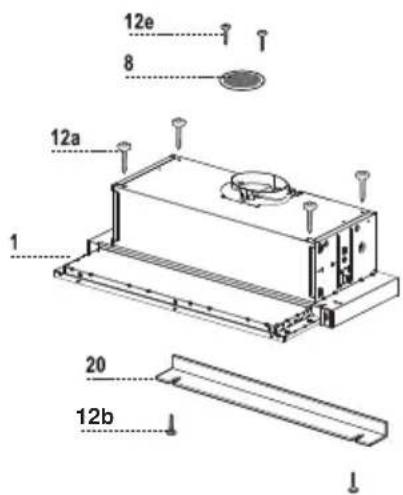

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläktsstomme kompletted med: Reglage, Belysning, Fläktenhet, Filter
8	1	Riktningsgaller	luftutsläpp
20	1	Stängningsprofil

Ref.	Antal	Installationskomponenter
12a	4	Skruvar 4,2 x 44,4
12b	2	Skruvar 4,2 x 12
12e	2	Skruvar 2,9 x 9,5
Antal		Dokumentation
1		Bruksanvising

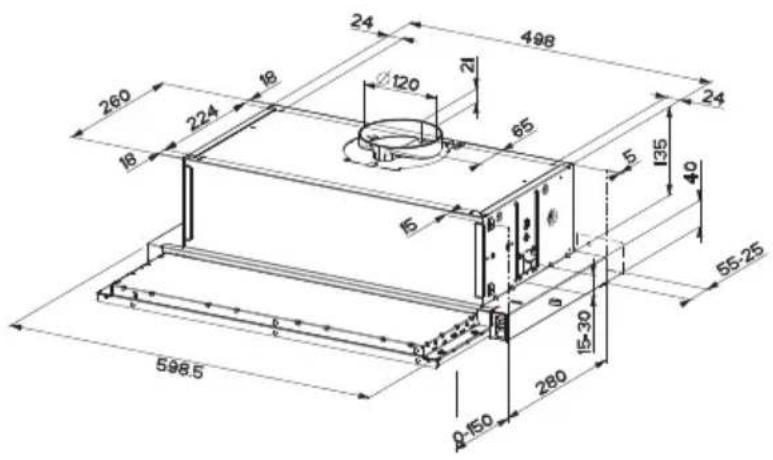

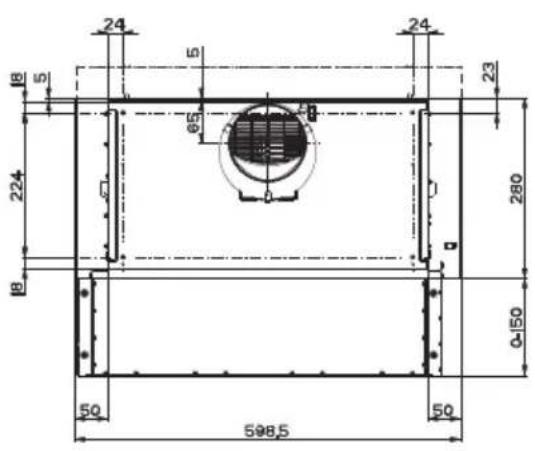

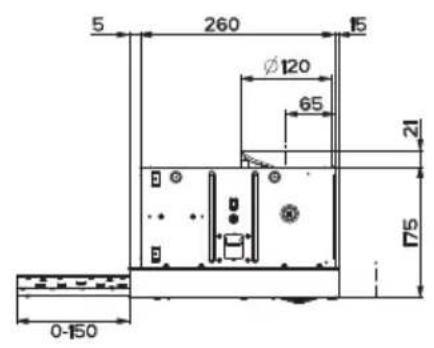

Borrning i stödplan och montering av köksfläkt

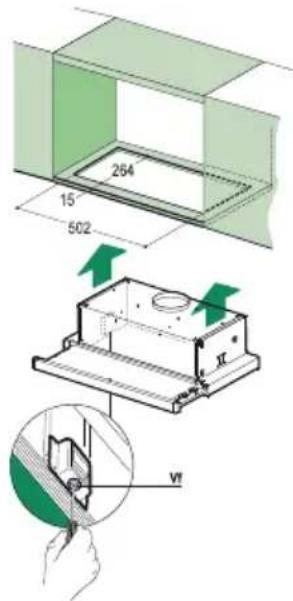

MONTERING MED SKRUVAR

Köksfläktens stödplan måste vara insvängt 135 mm från väggskåpens undre del. - Borra stödet Ø 4,5 mm genom att använda den medföljande borrmallen. - Borra ett Ø 125 mm hål på stödet, genom att använda den medföljande borrmallen. Fäst med de medföljande 4 skruvarna 12a (4,2 x 44,4).

Köksfläkten kan installeras direkt på väggskåpens undersida med klicksidostöden. Gör en infästning på väggskåpets undre del, som visas. Sätt i köksfläkten tills den hakar fast i klicksidostödet. - Blockera definitivt genom att dra åt skruvarna Vf underifrån på köksfläkten.

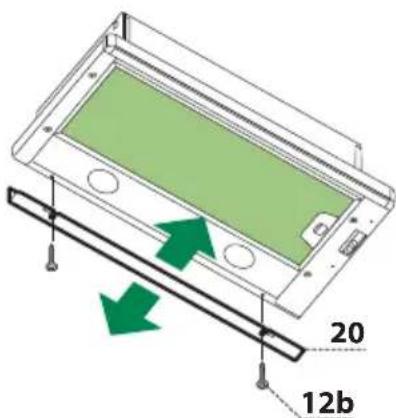

STÄNGNINGSPROFIL

• Utrymmet emellan köksfläkten och fondväggen kan stängas genom att applicera den medföljande profilen 20 med de 12b skruvarna.

Anslutningar

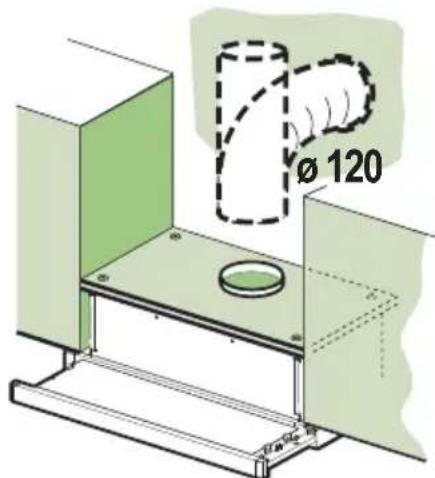

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, Ø 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej). - Ta bort eventuella filter med aktivt kol.

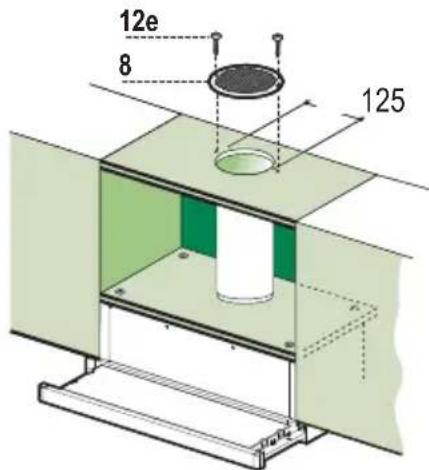

LUFTUTSLÄPP FILTRERANDE VERSION

• Borra ett hål med Ø 125 mm i hyllan som eventuellt är ovanför köksfläkten.
• Anslut flänsen till utsläppshålet på hyllan ovanför köksfläkten med en hård eller flexibel slang med Ø 120 mm.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2 medföljande skruvarna 12e (2,9 x 9,5). Säkerställ att suktfiltren med aktivt kol är isatta

ELEKTRISK ANSLUTNING

• Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna
• Efter att ha installerat köksfläkten är det nödvändigt att dra ut den utdragbara vägen helt tills du hör klicket för ändstoppet.

Kontrollpanel

L Belysning Tänder och släcker belysningen. M Motor Startar och stänger av utsugningsmotorn. V Hastighet Bestämmer drifthastigheten.

1. Min. hastighet, lämpligt för ett kontinuerligt luftutbyte speciellt tystgående, när det finns lite matos.
2. Medelhastighet, lämplig för den största delen av användningar, för dess optimala kapacitet av behandlad luft och bullernivå.
3. Maximal hastighet lämplig att hålla stånd mot matos, även under längre perioder.

Fettfilter

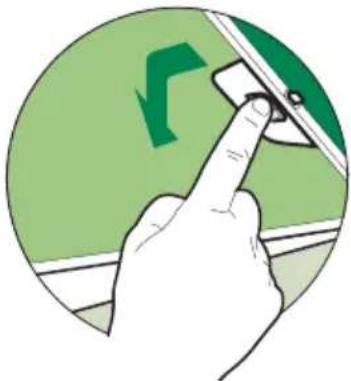

RENGÖRING AV SJÄLVBÄRANDE METALLFETTFILTER

• Dessa kan även diskas i diskmaskin, de ska diskas varannan månad cirka eller oftare vid intensiv användning. Dra ut utsugningsvagnen.
• Ta bort ett filter i taget genom att lossa hakarna.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen. (En eventuell färgförändring på filtrets övre yta, som kan inträffa med tiden, reducerar absolut inte filtrets effektivitet.)
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.
• Stäng utsugningsvagnen.

Luktfilter (filtrerande version)

BYTE

Varning: Släck belysningen och vänta tills lamporna har kylts av innan du utför bytet av luktfiltret.

• Filtren kan inte diskas eller regenereras. Filtren ska bytas var 4:e månad eller oftare vid intensiv användning. Dra ut utsugningsvagnen.
• Avlägsna fettfiltren.
• Ta bort det mättade luktfiltret med aktivt kol genom att lossa hakarna.
• Montera de nya filtren. Montera fettfiltren på nytt.
• Stäng utsugningsvagnen.

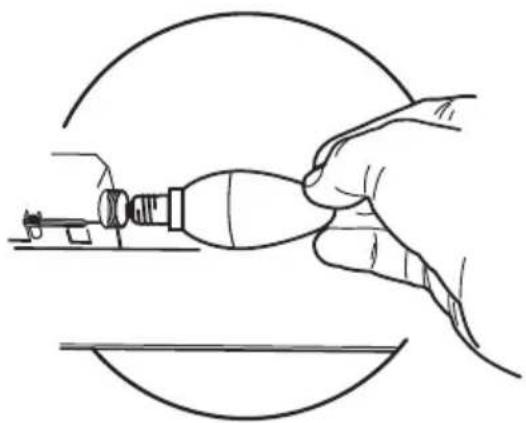

BELSYNING

Om en lampa inte fungerar, öppna utsugningsgrillen och kontrollera så att den är ordentligt fastskruvad. Om det är nödvändigt att byta den, använd en lampa av samma typ och med samma effekt.

Lampa Förbrukning (W) Socket Spänning (V) Mått (mm) ILC OS art.nr
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5 GU10 23	0 52 x 50			DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
