5DA36258 - Afzuigkap BLAUPUNKT - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Blaupunkt
Model	5DA36258
Voeding	220-240 V
Isolatieklasse	Klasse I (aardvereist)
Minimale afstand tussen kookplaat en afzuigkap	650 mm
Luchtafvoerdiameter	120 mm
Aantal motorsnelheden	3
Verlichting	Ja, vervangbare lampen
Type lampen (1)	E14, 4 W
Type lampen (2)	GU10, 5 W
Vetfilters	Metalen, vaatwasmachinebestendig
Frequentie reiniging vetfilters	Elke 2 maanden (of vaker bij intensief gebruik)
Geurfilters (actieve kool)	Vervanging elke 3-4 maanden
Bedrijfsmodi	Afvoer of recirculatie
Installatie	Inbouw onder kast of klikbevestiging
Reserveonderdelen beschikbaar	Lampen, vetfilters, koolstoffilters
Veiligheid	Tweedelige scheiding, aarding, veiligheidsafstand

Veelgestelde vragen - 5DA36258 BLAUPUNKT

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Raadpleeg de installatie-instructies van uw kookplaat voor een eventuele grotere afstand.

Hoe reinig ik de vetfilters?

De zelfdragende metalen filters zijn vaatwasmachinebestendig of met de hand te reinigen. Het wordt aanbevolen om ze elke 2 maanden te reinigen, of vaker bij intensief gebruik.

Hoe vaak moeten de koolstoffilters worden vervangen?

De actieve kool geurfilters moeten elke 3 tot 4 maanden worden vervangen, of vaker bij intensief gebruik. Ze kunnen niet worden gewassen.

Hoe vervang ik een lamp?

Schakel de verlichting uit en wacht tot deze is afgekoeld. Open het metalen rooster, draai de defecte lamp los en vervang deze door een lamp van hetzelfde type: E14 4W of GU10 5W.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus werken. Zorg ervoor dat de koolstoffilters zijn geïnstalleerd en dat de recirculatie-uitgang correct is aangesloten.

Welke diameter leiding gebruiken voor de afvoer?

De diameter van de luchtafvoer is 120 mm. Gebruik een buis (rigide of flexibel) van deze diameter, vastgezet met klemmen.

Moet de afzuigkap worden geaard?

Ja, de afzuigkap is klasse I. Zorg ervoor dat de elektrische installatie over een conforme aarding beschikt.

Hoe installeer ik de afzuigkap onder een muurkast?

U kunt de meegeleverde schroeven (4,2 x 44,4) of de klikbevestiging gebruiken. Volg de meegeleverde boormal voor gaten van 4,5 mm en 125 mm.

Wat te doen als de motor niet werkt?

Controleer de stroomtoevoer, de tweedelige schakelaar en of de stekker goed is aangesloten. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

In afvoermodus zijn koolstoffilters niet nodig. In recirculatiemodus zijn ze onmisbaar om geuren te filteren.

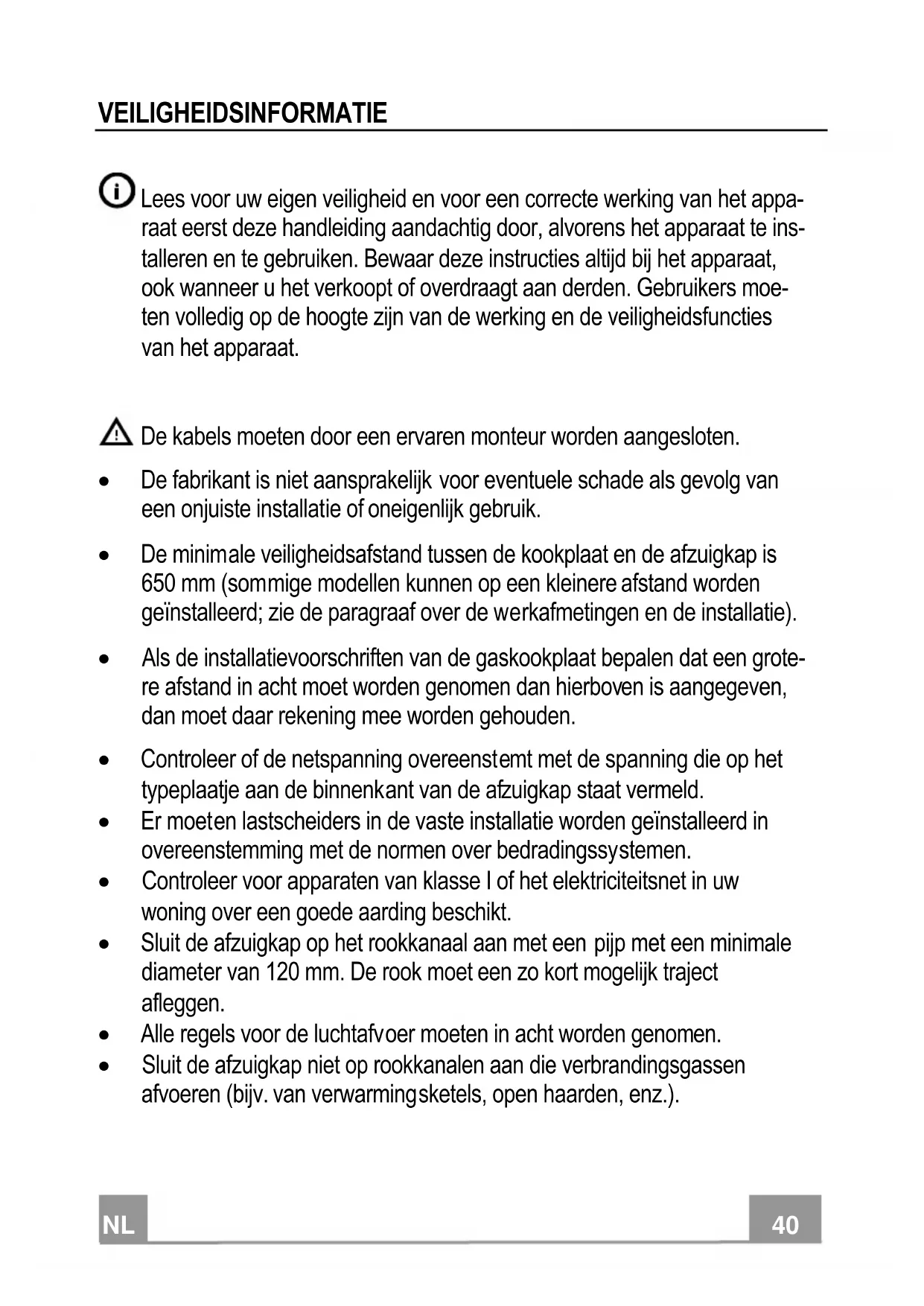

GEBRUIKSAANWIJZING 5DA36258 BLAUPUNKT

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120mm. De rook moet een zo kort mogelijk traject afleggen. Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek wordt gezogen.
• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren. - Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken. - Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. - Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. - Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat. Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden. Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen worden gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).
• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

Onderdelen

Ref.	Productonderdelen
1	1 Wasemkap compleet met:Bedieningen,
	Licht, Ventilatorgroep, Filters
8	1	Richtingrooster luchtuitlaat
20	1	Sluitprofiel
Ref.	Installationonderdelen
12a	4 Schroeven 4,2 x 44,4
12b	2 Schroeven 4,2 x 12
12e	2 Schroeven 2,9 x 9,5
Documentatie
1	Gebruiksaanwijzing

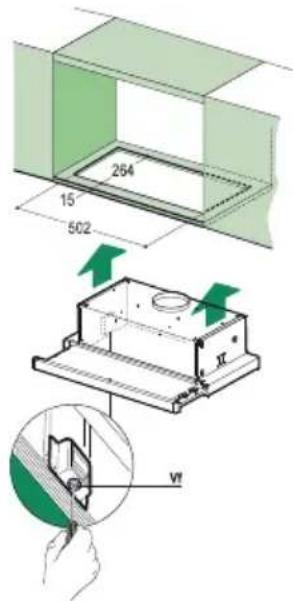

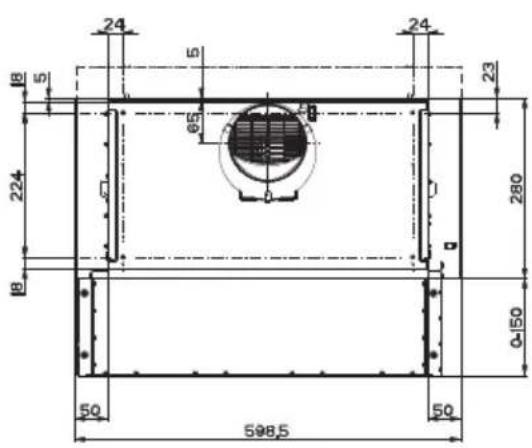

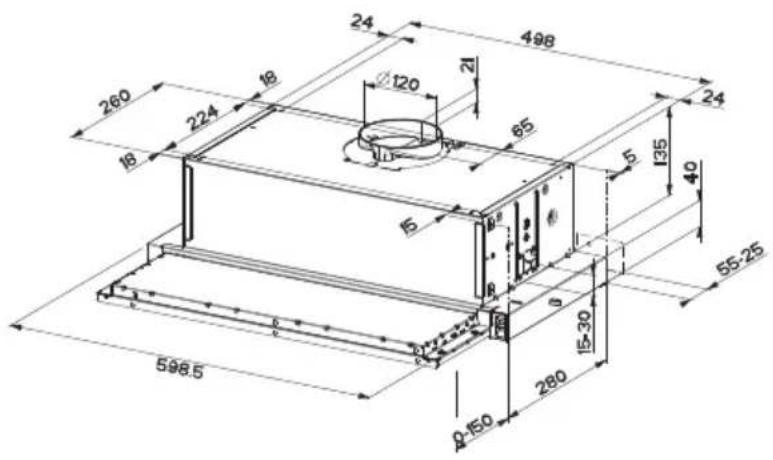

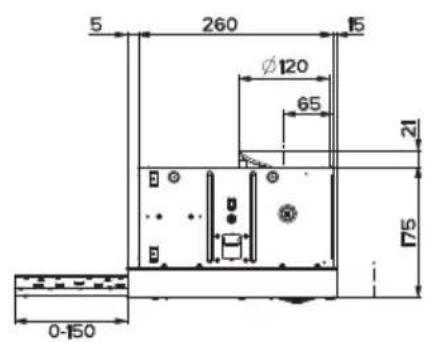

Boren van gaten in draagvlak en montage kap MONTAGE MET SCHROEVEN

• Het draagvlak van de kap moet 135 mm hoger zijn dan het ondervlak van de hangkastjes.
• Boor een gat van 4,5 mm in de drager met behulp van de bijgeleverde boormal.
• Boor een gat van 125 mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

• De kap kan rechtstreeks op het ondervlak van de hangkastjes worden geïnstalleerd met zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aangegeven.
• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbevestiging.
• Blokkeer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

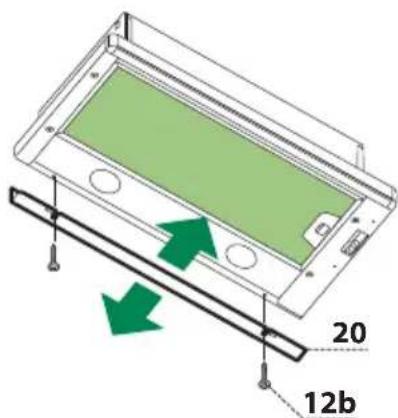

SLUITPROFIEL

• De ruimte tussen de rand van de kap en de wand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezige schroeven 12b.

Aansluitingen

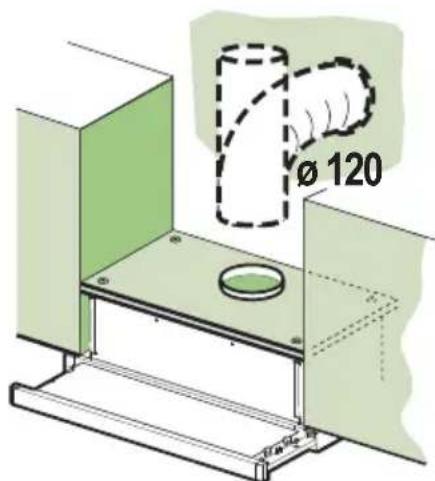

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van Ø 120 mm, naar keuze van de installateur.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

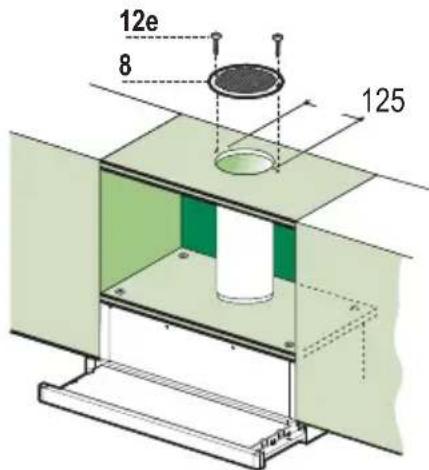

LUCHTUITLAAT FILTERVERSIE

Boor een gat van Ø 125 mm in de eventuele plank boven de kap. - Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van Ø 120 mm. - Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd. - Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5). - Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van ten minste 3 mm.
• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht naar buiten trekken tot het niet verder kan en u een klik hoort.

Bedieningspaneel

L: Verlichting. Hiermee schakelt u de verlichting aan en uit. M: Motor. Hiermee schakelt u de afzuigmotor aan en uit. V: Snelheid. Instelling van de werksnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

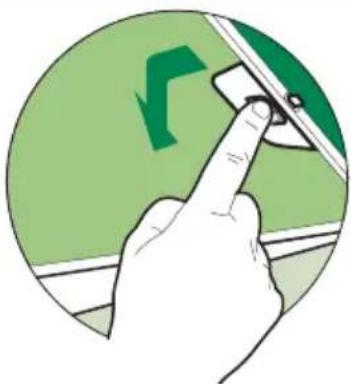

REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS

• Deze filters moeten minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze kunnen ook in de vaatwasmachine gewassen worden. Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de filters een voor een door aan de hiervoor bestemde hendeltjes te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtbaar blijft.
• Sluit opnieuw de zuiggroep.

Geurfilter (Filterversie)

VERVANGING

Let op: schakel de lichten uit en wacht tot de lampen zijn afgekoeld, voordat u het geurfilter vervangt.

• Deze filter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden vervangen worden. Indien u de wasemkap zeer intensief gebruikt, moet u de filter vaker vervangen.
• Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken. Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats opnieuw de vetfilters.
• Sluit opnieuw de zuiggroep.

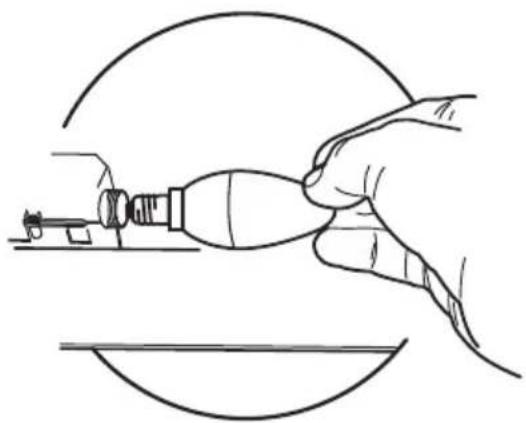

VERLICHTING

Het afzuigraster openen en controleren dat de verlichtingslampen goed aangeschroefd zijn.

Indien nodig vervangen door steeds lampen van hetzelfde type en vermogen te gebruiken.

Lamp	Stroomopname (W)	Aansluiting	Voltage (V) Aftmeting (mm)	ILCOS-code
	4	E14	220-240	107 x 37
				DRBB/F-4-220-240-E14-35/100
	5 GU10 230	52 x 50
				DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
