5DB66251 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Znamka	Blaupunkt
Model	5DB66251
Vrsta izdelka	Kuhinjska napa
Različica namestitve	Zunanje odvajanje (odsesovalna) ali kroženje (filtrirna)
Najmanjša razdalja do kuhalne plošče	650 mm
Število hitrosti motorja	3 (V1 počasna, V2 srednja, V3 hitra)
Osvetlitev	Halogenska svetilka 28 W
Premer izhodne odprtine	150 ali 120 mm (reduktor je priložen)
Maščobni filtri	Kovinski samonosni, pralni v pomivalnem stroju
Filter z aktivnim ogljem	Za enkratno uporabo, ni pralno, zamenjava vsake 4 mesece
Višina teleskopske dimnika	Nastavljiv od 598 do 1198 mm
Električno napajanje	230 V / 50 Hz (v skladu z napisno tablico)
Izolacijski razred	Razred I (obvezna ozemljitev)
Moč motorja	Ni določena (ocena 200-300 W)
Raven hrupa	Ni določena
Glavni material	Nerjaveče jeklo ali lakirano (ni navedeno)
Dimenzije (Š x G x V min.-maks.)	598-698-760-898-1198 mm (širina) x 470 mm (globina) x 70-260 mm (višina nape) + dimnik
Teža	Približno 12-15 kg (ocena)
Vzdrževanje maščobnih filtrov	Vsake 2 meseca, pomivanje v pomivalnem stroju
Zamenjava ogljenega filtra	Vsake 4 mesece (normalna uporaba)
Varnost otrok	Ni namenjeno otrokom, mlajšim od 8 let, brez nadzora
Upravljanje	Pritisni gumbi (L, S, V1, V2, V3)
Navodila na voljo	Francoščina, nemščina, angleščina, španščina, italijanščina, nizozemščina, slovenščina, srbščina, švedščina

Pogosto zastavljena vprašanja - 5DB66251 BLAUPUNKT

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša varnostna razdalja med kuhalno ploščo in odsesovalno napo je 650 mm. Nekatere modele lahko namestite na nižjo višino, za več podrobnosti si oglejte razdelek o namestitvi.

Kako očistiti maščobne filtre?

Kovinske samonosne maščobne filtre je treba oprati približno vsake 2 meseca. So pralni v pomivalnem stroju. Za odstranitev jih potisnite nazaj in povlecite navzdol. Pred ponovno namestitvijo jih posušite.

Kako pogosto je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem ni pralen in ga ni mogoče regenerirati. Zamenjati ga je treba približno vsake 4 mesece delovanja ali pogosteje ob intenzivni uporabi. Za zamenjavo najprej odstranite kovinske maščobne filtre, nato pa z izvlekom na kavlje odstranite rabljeni ogljeni filter.

Ali lahko napo namestim v različici kroženja (filtrirna)?

Da, napa lahko deluje v filtrirni različici. V tem primeru uporabite priloženi priključek (dela 14.1 in 15) za izpust zraka skozi dimnik in se prepričajte, da so filtri z aktivnim ogljem nameščeni. V odsesovalni različici napo priključite na zunanji odvodni kanal.

Kako zamenjati žarnico na napi?

Najprej odstranite kovinske maščobne filtre. Žarnica je halogenska svetilka 28 W. Odvijte staro in jo zamenjajte z enako žarnico. Ponovno namestite filtre.

Kakšna električna napeljava je potrebna?

Napa mora biti priključena na omrežje prek bipolarnega stikala z odprtino kontaktov najmanj 3 mm. Namestitev mora biti ozemljena (razred I). Če je kabel poškodovan, ga naj zamenja strokovnjak.

Ali lahko napo uporabljam nad plinsko kuhalno ploščo?

Da, vendar upoštevajte najmanjšo razdaljo 650 mm (ali več, če navaja proizvajalec kuhalne plošče). Zagotovite zadostno prezračevanje prostora, da preprečite vračanje zgorelih plinov. Podtlak ne sme preseči 0,04 mbar.

Kateri so priloženi sestavni deli nape?

Napa je dobavljena z ohišjem nape, teleskopskim dimnikom (zgornji in spodnji vod), reduktorjem ø150-120 mm, podaljški za priključitev, priključkom za izhod zraka, pritrdilnimi sponkami, vijaki, mozniki in podložkami ter navodili za uporabo.

Kako namestiti teleskopski dimnik?

Rahlo razširite stranske robove zgornjega voda in ga obesite na sponke, pritrjene na steno. Zaprite do konca. Stransko pritrdite s priloženimi vijaki. Nato razširite spodnji vod, ga obesite med zgornji vod in steno ter pritrdite na ohišje nape.

Kaj storiti, če napa po namestitvi ne deluje?

Najprej preverite, ali je naprava priključena in ali je bipolarno stikalo v položaju vklopljeno. Prepričajte se, da je priključek napajalnega kabla dobro vstavljen v vtičnico difuzorja (dostop prek maščobnih filtrov). Če težava ne izgine, se obrnite na servis.

NAVODILA ZA UPORABO 5DB66251 BLAUPUNKT

Priročnik za uporabo

15

1

Spoj za izlaz zraka

Ref. Kol. Instalacijske komponente

Ta navodila za uporabo so namenjena več modelom te naprave. Zato so v navodilih morda navedeni opisi posameznih lastnosti, ki ne pripadajo vaši specifični napravi.

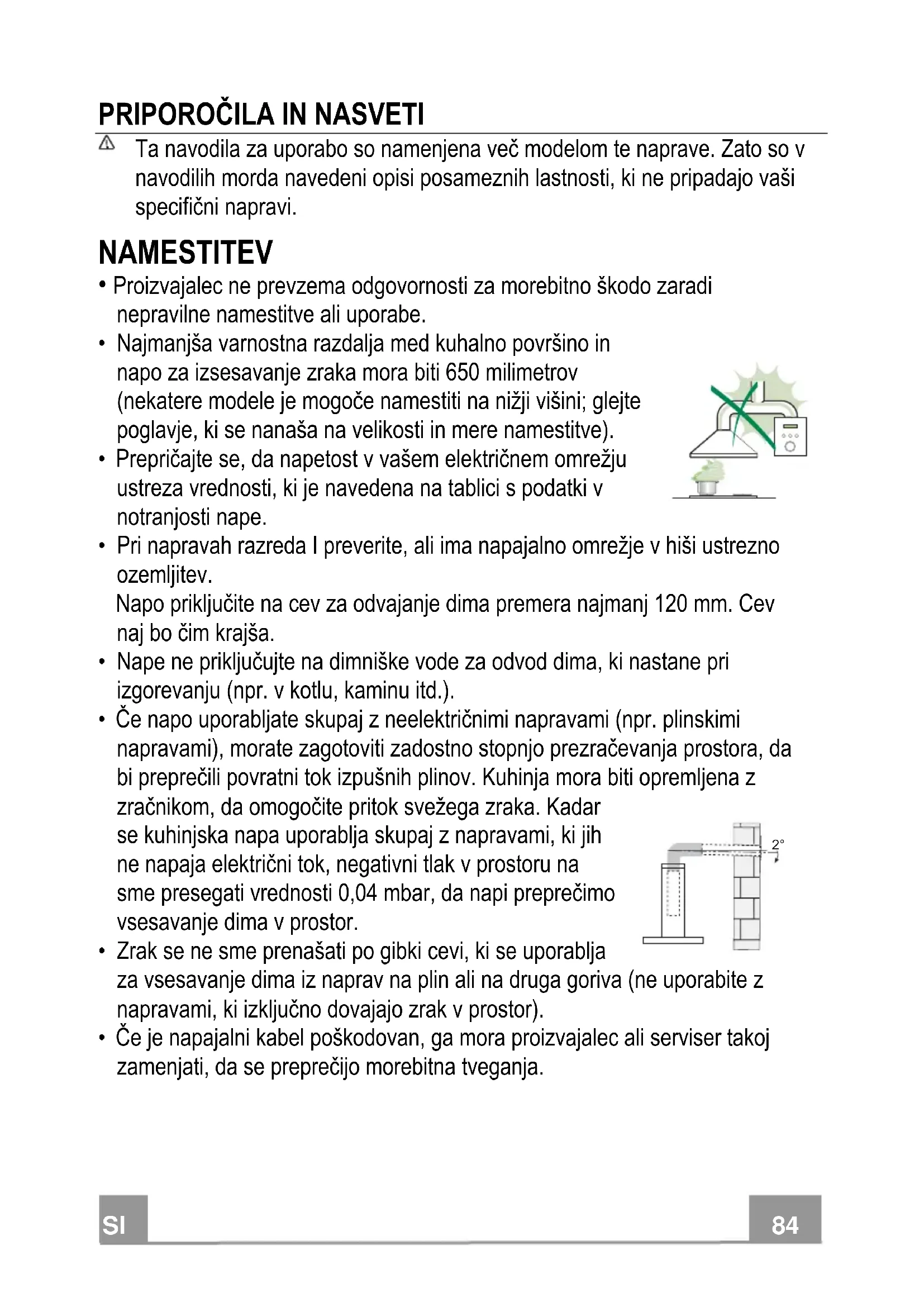

NAMESTITEV

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
- Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti na nižji višini; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
- Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
- Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.

Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.

• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).
• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kuhinja mora biti opremljena z

zračnikom, da omogočite pritok svežega zraka. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru na sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.

• Zrak se ne sme prenašati po gibki cevi, ki se uporablja za vsesavanje dima iz naprav na plin ali na druga goriva (ne uporabite z napravami, ki izključno dovajajo zrak v prostor).
• Če je napajalni kabel poškodovan, ga mora proizvajalec ali serviser takoj zamenjati, da se preprečijo morebitna tveganja.

• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila. Upoštevati morate vse predpise, ki zadevajo izpuste zraka.
• Uporabite samo najbolj ustrezne vijake in dele za napo.

Opozorilo: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

- Napo priključite na napajalno omrežje z bipolarnim stikalom z najmanj trimilimetrsko razdaljo med kontakti.

UPORABA

• Napa je namenjena izključno uporabi v gospodinjstvu za odstranjevanje kuhinjskih vonjav.
• Nape nikoli ne uporabljajte v namene, za katere ni bila načrtovana.
• Med delovanjem nape pod njo ne sme biti visokega plamena.
• Intenzivnost plamena nastavite tako, da je usmerjen samo v dno posode in se ne dviga ob njenih straneh.
• Friteze je treba med uporabo skrbno nadzirati: pregreto olje lahko zagori.
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z

nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen će so pod nadzorom odgovornih oseb.

- Naprave ne smejo uporabljati otroci in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razen će jih pri tem ne vodi in pozorno nadzoruje oseba, ki je odgovorna za njihovo varnost.

- “POZOR: dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

VZDRŽEVANJE

• Pred čiščenjem ali vzdrževanjem napravo vedno ugasnite ali izključite iz napajalnega omrežja.
• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara).
• Filtre za maščobe je treba čistiti po vsakih 2 mesecih delovanja nape oziroma še pogosteje pri intenzivnejši uporabi nape, operete pa jih lahko v pomivalnem stroju.
• Filtra na aktivno oglje ni mogoče oprati in ni obnovljiv; treba ga je zamenjati po približno vsakih 4 mesecih delovanja, pri intenzivnejši uporabi nape pa tudi pogosteje.
• “Če čiščenje ni opravljeno v skladu z navodili, lahko pride do požara.”
• Napo očistite z vlažno krpo in nevtralnim tekočim detergentom.

Simbol — na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

Dimenzije

1 1 Ogrodje nape je opremljeno z: ukaznimi gumbi, osvetlitvijo, sklopom ventilatorja, filtri

2 1 Teleskopski dimnik, ki ga sestavljata:

2.1 1 Zgornji dimnik

2.2 1 Spodnji dimnik

14.1 2 Podaljšek spojnika odprtine za zrak

15 1 Spojnik odprtine za zrak

Ref. Kol. Namestitveni deli

7.1 1 Kovinski nosilec za pritrjevanje nape

7.2.1 2 Kovinski nosilci za pritrjevanje zgornjega dimnika

7.3 1 Kovinski nosilec za podporo spojnika

11 6 Vložki

12a 6 Vijaki 4,2 x 44,4

12c 6 Vijaki 2,9 x 6,5

12e 2 Vijaki 2,9 x 9,5

1 Navodila za uporabo

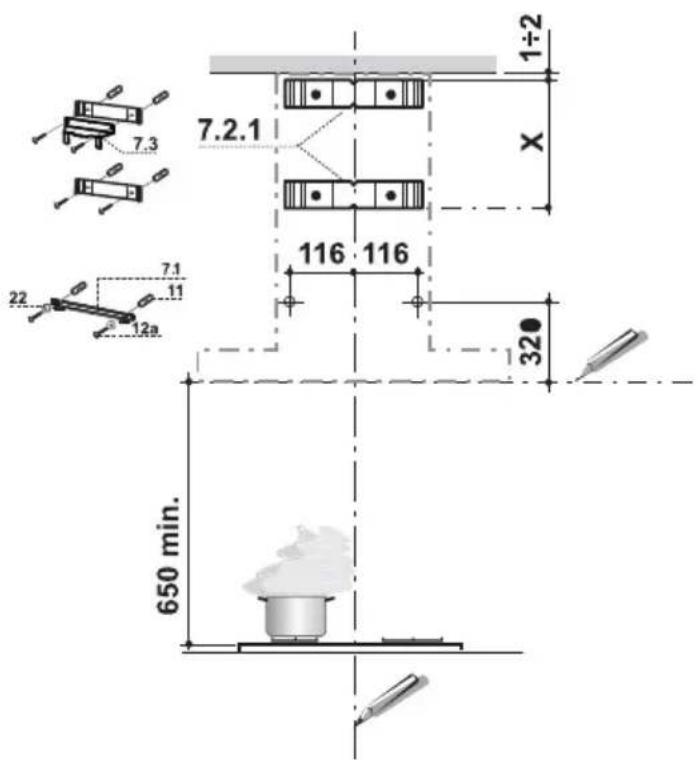

Preluknjanje stene in pritrditev klinov

Na steni začrtajte:

- navpično črto do stropa ali zgornjega roba, ki bo potekala po sredini predela, kjer bo montirana napa;

- vodoravno črto najmanj: najmanj 650 mm nad kuhalno površino.

- Klin 7.2.1 položite na razdaljo 1–2 mm od stropa ali od zgornjega roba, kakor prikazuje slika, in njegovo sredino (vreze) naravnajte na navpično črto.

- Označite središča lukenj nosilca.

- Nosilec 7.2.1 namestite, kot je navedeno, X mm pod prvim nosilcem (X = višina dobavljenega zgornjega kamina), tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.

- Označite središča lukenj nosilca.

- Označite referenčno točko 116 mm od navpične referenčne črte in 320 mm nad vodoravno referenčno črto, kakor prikazuje slika.

- Enako ponovite tudi na drugi strani.

- Izvrtaite luknio premera ø 8 mm na označenih točkah.

• V luknje vstavite vložke 11.

- Pritrdite spodnji kovinski nosilec 7.2.1, tako da uporabite priložene vijake 12a (4,2 x 44,4).

- Pritrdite skupaj zgornji kovinski nosilec 7.2.1 s podpornim kovinskim nosilcem spojnika 7.3, tako da uporabite dva priložena vijaka 12a (4.2 x 44.4).

- Privijte kovinski nosilec 7.1 za pritrjevanje ogrodja nape z 2 vijakoma 12a (4,2 x 44,4) in priloženimi podložkami 22 ter preverite poravnavo.

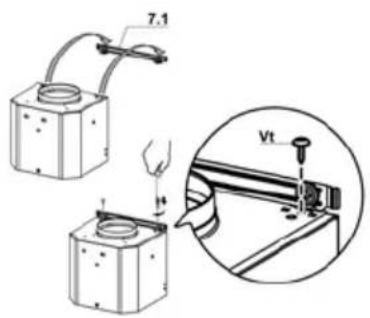

Namestitev s kovinskim nosilcem

• Ogrodje nape namestite na že nameščeni kovinski nosilec 7.1.
• Ogrodje nape privijte do konca na kovinski nosilec z 2 vijakoma 12t.

Priključitev

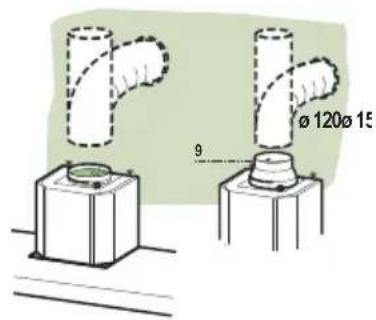

IZHOD ZA ZRAK, MODEL ZA IZSESAVANJE

Za namestitev modela za izsesavanje priključite napo na odvodne cevi, tako da namestite trdo ali upogljivo cev ø 150 ali 120 mm, po izbiri.

• Če namestite cev ø 120 mm, vstavite redukcijsko prirobnico 9 na odprtino nape.
• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material ni priložen.
• Odstranite morebitne filtre z aktivnim ogljem.

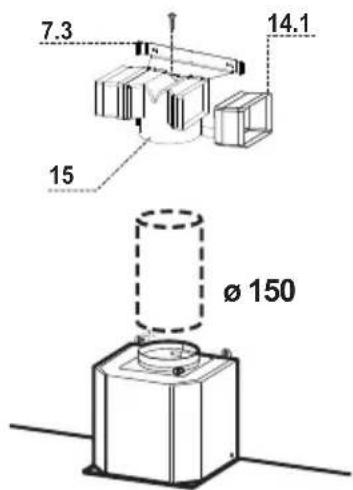

ODPRTINA ZA ZRAK MODELA ZA FILTRIRANJE ZRAKA

• S strani priključite podaljšek priključka 14.1 na podaljšek 15.
• Vstavite priključek 15 v podporni klin 7.3 in ga pritrdite z vijakom.
• Preverite, da odprtina podaljškov priključka 14.1 ustreza odprtinici dimnika z vodoravne in navpične strani.
• Povežite priključek 15 z izhodom ogrodja nape s pomočjo trde ali upogljive cevi ø150 mm (cev naj izbere oseba, ki montira napo).
• Prepričajte se, da je priložen filter z aktivnim ogljem.

ELEKTRIČNA PRIKLJUČITEV

- Napo priključite na napajalno mrežo, tako da postavite bipolarno stikalo, pri čemer naj bo odprtina spojev najmanj 3 mm.

- Odstranite protimaščobne filtre (glej razdelek “Vzdrževanje”) in se prepričajte, da je konektor napajalnega kabla pravilno vstavljen v vtičnico aspiratorja

• Na rahlo razširite stranska robnika, namestite ju na kline 7.2.1 in jih ponovno zaprite do konca.
  • S strani ju pritrdite na kline s 4 priloženimi vijaki 12c (2,9 x 9,5).
• Preverite, da je odprtina podaljškov priključka ustreza odprtinicam dimnika.

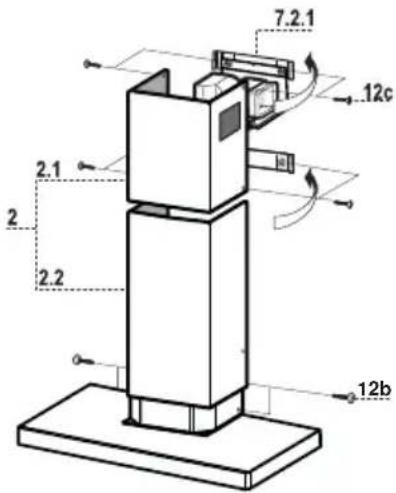

Spodnji dimnik

• Na rahlo razširite stranska robnika dimnika, namestite ju med zgornijim dimnikom in steno in ju ponovno zaprite do konca.
• S strani pritrdite spodnji del nape z 2 priloženima vijakoma 12c (2,9 x 9,5).

L Žarnice Prižgite in ugasnite osvetljavo.

S	Kontrolna lučka		Kontrolna lučka za vklop motorja.
V1	Motor	Vključite in izključite motor za izsesavanje z minimalno hitrostjo, ki omogoča zelo tiho in konstantno menjavanje zraka, kadar je v prostoru malo pa-re.
V2	Hitrost	Srednja hitrost v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med količino prečiščenega zraka in glasnostjo nape optimalno.
V3	Hitrost	Največja hitrost je primerna, kadar pri kuhanju več časa nastaja velika količina pare.

Protimaščobni filtri

ČIŠČENJE KOVINSKIH SAMONOSILNIH PROTIMAŠČOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 me-seca pri normalni uporabi ali pogosteje pri večji uporabi.
• Snemite vsak filter posebej, tako da ga potisnete nazaj proti sistemu in hkrati navzdol.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, preden jih ponovno namestite.
• Filtre namestite tako, da bo ročica vidna in obrnjena proti zunanji strani.

Filter za prečiščevanje zraka (model za filtriranje zraka)

MENJAVA FILTROV Z AKTIVNIM OGLJEM

• Filtra z aktivnim ogljem se ne sme čistiti ali ponovno uporabiti, temveč ga je treba zamenjati vsaj vsake 4 mesece, pri večji uporabi nape pa tudi pogosteje.
• Snemite kovinske protimaščobne filtre.
• Odstranite zamašeni filter z aktivnim ogljem, tako da ga sna-mete z nastavkov.
• Namestite nov filter, tako da ga vstavite v nastavke.
• Ponovno namestite kovinske protimaščobne filtre.

• Snemite kovinske protimaščobne filtre.

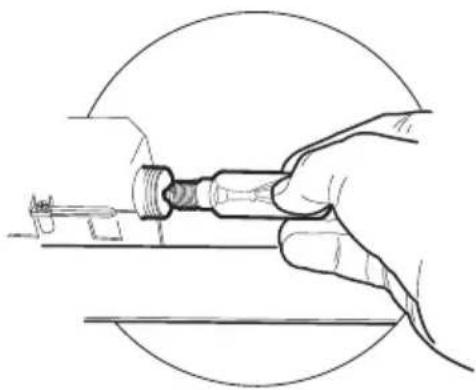

• Odvijte žarnice in jih zamenjajte z novimi, ki morajo imeti enake lastnosti kot prejšnje.
• Ponovno namestite kovinske protimaščobne filtre.
