5DB66251 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Marke	Blaupunkt
Modell	5DB66251
Produkttyp	Dunstabzugshaube
Installationsversion	Abluft (saugend) oder Umluft (filternd)
Mindestabstand zum Kochfeld	650 mm
Anzahl Motorstufen	3 (V1 langsam, V2 mittel, V3 schnell)
Beleuchtung	Halogenlampe 28 W
Luftauslassdurchmesser	150 oder 120 mm (Reduzierstück mitgeliefert)
Fettfilter	Selbsttragende Metallfilter, spülmaschinengeeignet
Aktivkohlefilter	Einweg, nicht waschbar, alle 4 Monate ersetzen
Höhe Teleskopschornstein	Verstellbar von 598 bis 1198 mm
Stromversorgung	230 V / 50 Hz (laut Typenschild)
Isolationsklasse	Klasse I (Erdung erforderlich)
Motorleistung	Nicht angegeben (Schätzung 200-300 W)
Geräuschpegel	Nicht angegeben
Hauptmaterial	Edelstahl oder lackiert (nicht spezifiziert)
Abmessungen (B x T x H min.-max.)	598-698-760-898-1198 mm (Breite) x 470 mm (Tiefe) x 70-260 mm (Haube) + Schornstein
Gewicht	Ca. 12-15 kg (Schätzung)
Wartung der Fettfilter	Alle 2 Monate, Spülmaschinenreinigung
Austausch Kohlefilter	Alle 4 Monate (normaler Gebrauch)
Kindersicherheit	Nicht für Kinder unter 8 Jahren ohne Aufsicht
Bedienung	Drucktasten (L, S, V1, V2, V3)
Bedienungsanleitung verfügbar	Französisch, Deutsch, Englisch, Spanisch, Italienisch, Niederländisch, Slowenisch, Serbisch, Schwedisch

Häufig gestellte Fragen - 5DB66251 BLAUPUNKT

Wie hoch ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt 650 mm. Einige Modelle können in geringerer Höhe installiert werden, beachten Sie bitte den Abschnitt zur Installation für weitere Details.

Wie reinige ich die Fettfilter?

Die selbsttragenden Metallfettfilter sollten etwa alle 2 Monate gereinigt werden. Sie sind spülmaschinengeeignet. Zum Entfernen drücken Sie sie nach hinten und ziehen sie nach unten. Vor dem Wiedereinsetzen trocknen lassen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss etwa alle 4 Monate Betriebszeit oder bei starker Nutzung häufiger ersetzt werden. Zum Wechseln entfernen Sie zuerst die Metallfettfilter und dann den gebrauchten Kohlefilter an den Haken.

Kann ich die Dunstabzugshaube im Umluftbetrieb (filternd) installieren?

Ja, die Haube kann im Umluftbetrieb verwendet werden. Verwenden Sie in diesem Fall das mitgelieferte Verbindungsstück (Teile 14.1 und 15), um die Luft durch den Schornstein zu führen, und stellen Sie sicher, dass die Aktivkohlefilter eingesetzt sind. Im Abluftbetrieb schließen Sie die Haube an einen externen Abluftkanal an.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Entfernen Sie zuerst die Metallfettfilter. Die Lampe ist eine Halogenlampe 28 W. Schrauben Sie die alte aus und ersetzen Sie sie durch eine identische Lampe. Setzen Sie die Filter wieder ein.

Welche Art von elektrischer Verkabelung ist erforderlich?

Die Haube muss über einen bipolaren Schalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz angeschlossen werden. Die Installation muss geerdet sein (Klasse I). Bei beschädigtem Kabel lassen Sie es von einem Fachmann ersetzen.

Kann die Dunstabzugshaube über einem Gasherd verwendet werden?

Ja, aber halten Sie den Mindestabstand von 650 mm (oder mehr, falls vom Hersteller des Herdes angegeben) ein. Sorgen Sie für ausreichende Belüftung des Raumes, um Rückströmungen von Abgasen zu vermeiden. Der Unterdruck darf 0,04 mbar nicht überschreiten.

Welche Komponenten werden mit der Dunstabzugshaube geliefert?

Die Dunstabzugshaube wird mit dem Haubenkörper, einem Teleskopschornstein (oberer und unterer Kanal), einem Reduzierstück Ø150-120 mm, Anschlussverlängerungen, einem Luftauslassanschluss, Befestigungsschellen, Schrauben, Dübeln und Unterlegscheiben sowie der Bedienungsanleitung geliefert.

Wie installiere ich den Teleskopschornstein?

Weiten Sie die Seitenränder des oberen Kanals leicht und hängen Sie ihn an den an der Wand befestigten Schellen ein. Schließen Sie ihn bis zum Anschlag. Befestigen Sie ihn seitlich mit den mitgelieferten Schrauben. Weiten Sie dann den unteren Kanal, hängen Sie ihn zwischen oberen Kanal und Wand und befestigen Sie ihn am Haubenkörper.

Was tun, wenn die Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie zuerst, ob das Gerät angeschlossen ist und der bipolare Schalter in der Position 'Ein' ist. Stellen Sie sicher, dass der Stecker des Stromkabels fest in der Buchse des Diffusors sitzt (Zugang über die Fettfilter). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG 5DB66251 BLAUPUNKT

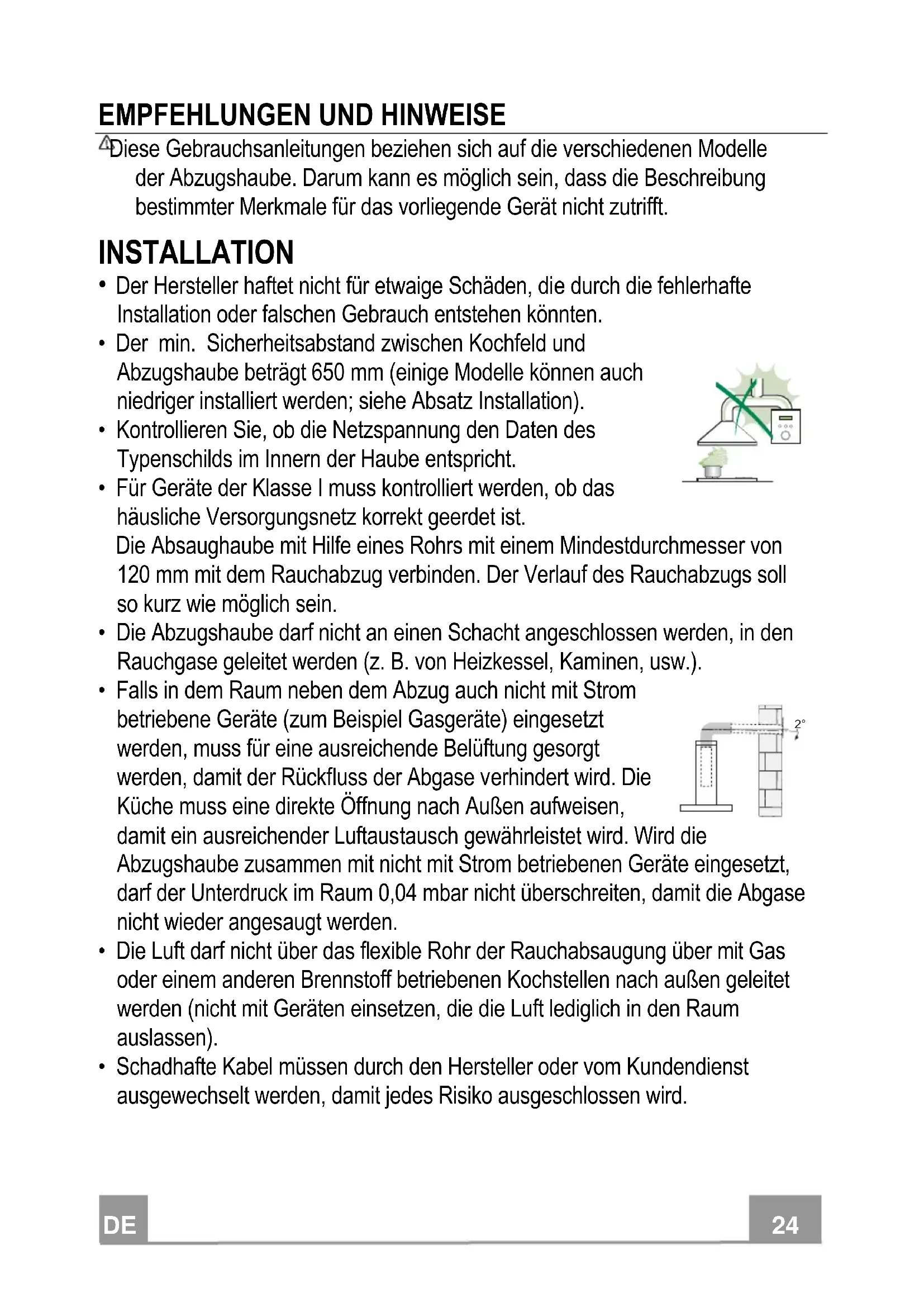

EMPFEHLUNGEN UND HINWEISE 24

CHARAKTERISTIKEN 27

MONTAGE 28

BEDIENUNG 31

WARTUNG 32

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 34

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die

Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. W

Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
  Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  • Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine offenen Flammen benutzen.
  • Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

- Auf keinen Fall unter der Haube flambieren: Brandgefahr.

- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten,

oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

- ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“.
  • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

Platzbedarf

Bez. Menge Produktkomponenten

1	1	Haubenkörper	komplett	mit:	Bedien
		Beleuchtung, Ventilatorgruppe, Filter
2	1	Teleskopkamin, bestehend aus:
2.1	1	Oberer	Kamin
2.2	1	Unterer	Kamin
9	1	Reduzierflansch ø 150-120 mm
14.1	2	Anschlussverlängerung	Luftauslass
15	1	Anschluss	Luftauslass
Bez.	Menge	Installationskomponenten
7.1	1	Befestigungswinkel	Haubenkörper
7.2.1	2	Befestigungswinkel	oberer	Kaminteil
7.3	1	Haltebügel	Anschluss
11	6	Dübel
12a	6	Schrauben 4,2 x 44,4
12c	6	Schrauben 2,9 x 6,5
12e	2	Schrauben 2,9 x 9,5
12t	2	Schrauben 3,5 x 9,5
22	2	Unterlegscheiben
	Menge	Unterlagen
	1	Betriebsanleitung

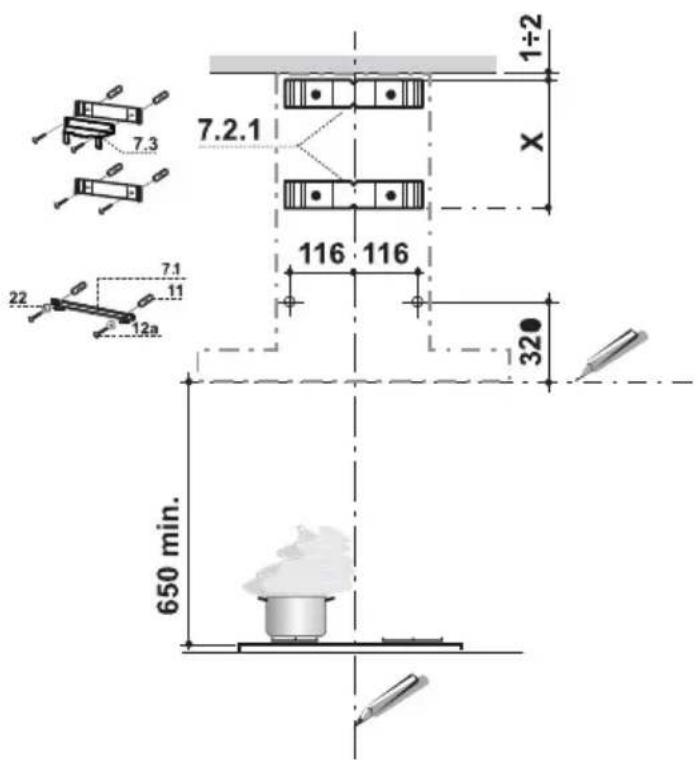

Bohren der Wand und Befestigung der Winkel

An der Wand folgendes anzeichnen:

• eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbereichs der Haube,
• eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche.
• Den Winkel 7.2.1 an 1-2 mm von der Decke oder von der oberen Kante anlegen, wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie gefluchtet wird.
  • Die Mitte der Löcher des Winkels markieren.
• Den Winkel 7.2.1 wie angegeben X mm unterhalb des ersten Winkels anlegen (X = Höhe des mitgelieferten oberen Kaminteils), wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie gefluchtet wird.
  • Die Mitte der Löcher des Winkels markieren.
• Wie angegeben 116 mm von der senkrechten Bezugslinie, und 320 mm oberhalb der waagrechten Bezugslinie einen Punkt markieren.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen.
  • Die markierten Punkte mit einem Bohrer ø 8 mm bohren.
  • Die Dübel 11 in die Bohrlöcher einsetzen.
• Den unteren Winkel 7.2.1 mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den oberen Winkel 7.2.1 und den Haltewinkel des Anschlusses 7.3 mit den beiden mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

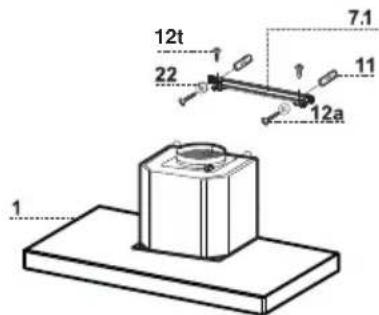

• Den Winkel 7.1 für die Befestigung des Haubenkörpers mit 2 Schrauben 12a (4,2 x 44,4) und den mitgelieferten Unterlegscheiben 22 festschrauben und die Nivellierung kontrollieren.

Installation mit Befestigungswinkel

• Den Haubenkörper an dem bereits montierten Winkel 7.1 einhaken.
• Den Haubenkörper mit den 2 Schrauben 12t definitiv an dem Winkel befestigen.

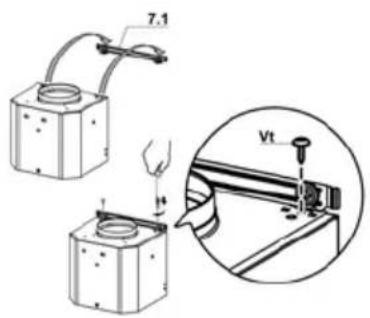

Anschluss im Abluftbetrieb

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

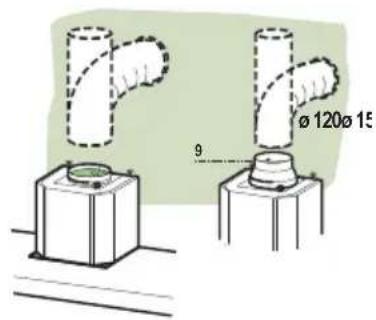

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Eventuell vorhandene Aktivkohlefilter entnehmen.

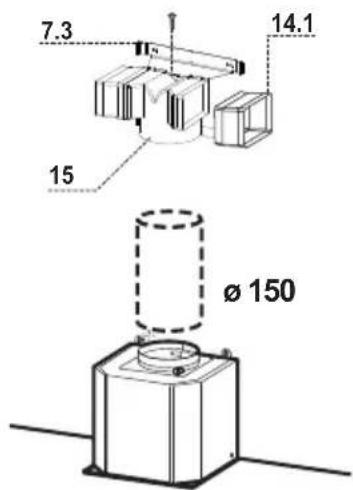

ANSCHLUSS DER UMLUFTVARIANTE

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
- Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
- Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstituten übereinstimmen.

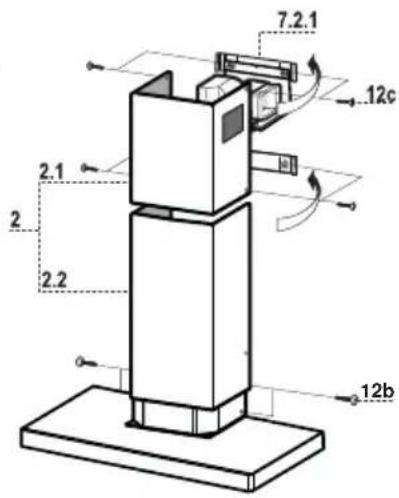

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

L	Beleucht.	Schaltet	die Beleuchtung ein und aus.
S	Led Betriebsanzeigelampe.
V1	Motor	Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
V2	Geschw.	Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
V3	Geschw.	Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
  • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.
  • Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  • Die Metallfettfilter wieder montieren.

• Die Metallfettfilter entfernen.

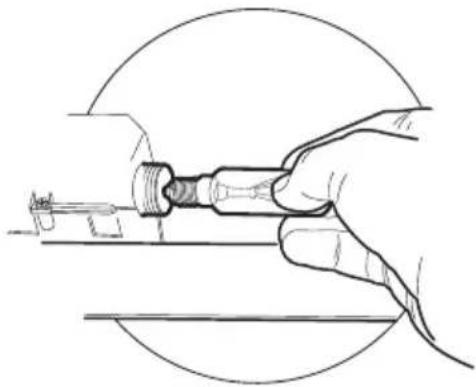

• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.

ELEKTRISCHE AANSLUITING

Skorsten, nedre sektion
