5DD 72557 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Blaupunkt
Model	5DD 72557
Namestitev	Vgradna v nosilni spuščeni strop (maks. debelina 20 mm), minimalna zunanja razdalja 120 mm
Napajanje	220-240 V, kabel dolžine 1250 mm, potreben diferenčni odklopnik 30 mA
Število hitrosti	4 (1 do 3 fiksne, 4. začasna 7 min)
Osvetlitev	LED (ni zamenljiva s strani uporabnika)
Daljinski upravljalnik	Da, s postopkom seznanjanja in spreminjanja kode
Samodejni izklop	4 ure po zadnjem dejanju
Način odvoda	Odsesovalni (cev ni priložena) ali filtrirni (ogljeni filter je opcijski)
Varnostna razdalja	65 cm (električno kuhanje) / 65 cm (plin ali mešano)
Filter proti maščobi	Kovinski, primeren za pomivalni stroj pri nizki temperaturi, mesečno čiščenje
Ogljeni filter	Ni pralen, zamenjava vsakih 6 mesecev
Dolžina napajalnega kabla	1250 mm
Indikator hitrosti	LED: zelena (1), oranžna (2), rdeča (3), utripajoča rdeča (4)
Zaščita	Priporočen diferenčni odklopnik 30 mA
Standardi	Skladno s CE, direktiva WEEE
Popravljivost	LED luči ni mogoče zamenjati s strani uporabnika, kontaktirajte servis

Pogosto zastavljena vprašanja - 5DD 72557 BLAUPUNKT

Kako namestiti napo 5DD 72557?

Namestite v nosilni spuščeni strop z maks. debelino 20 mm, minimalna razdalja 120 mm med zunanjimi pritrditvami. Preverite, ali konstrukcija prenaša težo. Upoštevajte varnostno razdaljo 65 cm (električno kuhanje) ali 65 cm (plin/mešano). Priključite na vtičnico z diferenčnim odklopnikom 30 mA.

Kako očistiti filtre proti maščobi?

Čistite enkrat mesečno z neagresivnim detergentom, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim programom. Možno je razbarvanje, vendar ne vpliva na učinkovitost.

Kdaj zamenjati ogljeni filter?

Vsakih 6 mesecev pri običajni uporabi. Ni pralen niti reciklabilen.

Kako uporabljati daljinski upravljalnik?

Seznanite daljinski upravljalnik tako, da prekinete nato ponovno vzpostavite napajanje, nato v 5 sekundah pritisnite gumba za luč in motor. Počakajte 10 sekund. Možen je postopek spreminjanja kode.

Kaj storiti, če napa ne odziva več?

Preverite napajanje. Če daljinski upravljalnik ne deluje, ponovite postopek seznanjanja. Če težava vztraja, kontaktirajte servis.

Kako nastaviti hitrost odsesavanja?

Uporabite tipki +/- motor. LED prikazuje hitrost: zelena (1), oranžna (2), rdeča (3), utripajoča rdeča (4). 4. hitrost je začasna 7 minut, nato se vrne na prejšnjo.

Ali lahko uporabljam napo brez zunanjega odvoda?

Da, v filtrirni različici z ogljenim filtrom (ni priložen). Dimi se reciklirajo in odvajajo skozi zgornjo rešetko.

Kako izklopiti napo?

Pritisnite tipko On/Off motor. Napa se samodejno izklopi po 4 urah brez uporabe.

Kakšna je garancija?

Navodila ne določajo trajanja. Posvetujte se s prodajalcem ali servisom Blaupunkt.

Ali so LED luči zamenljive?

Ne, v primeru okvare kontaktirajte tehnično podporo za zamenjavo celotne skupine.

NAVODILA ZA UPORABO 5DD 72557 BLAUPUNKT

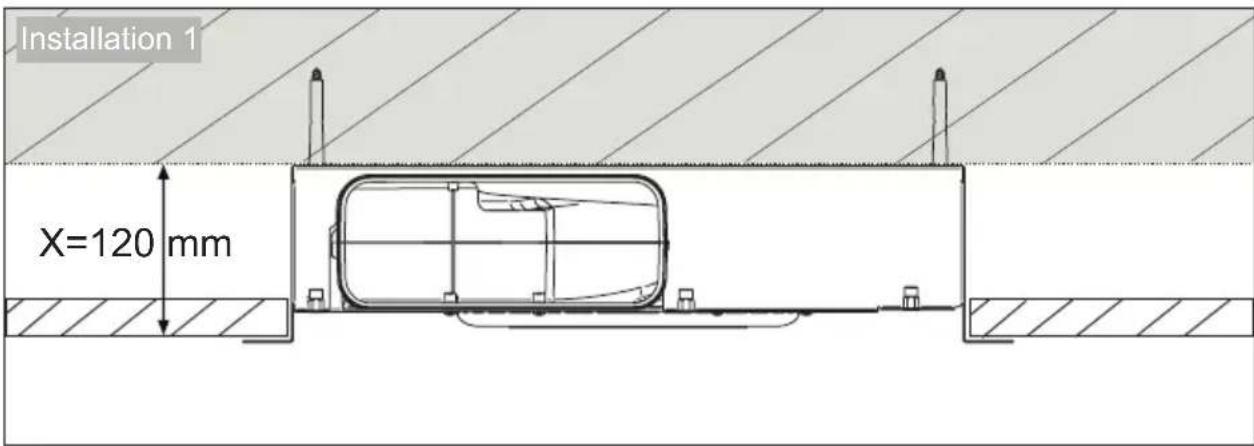

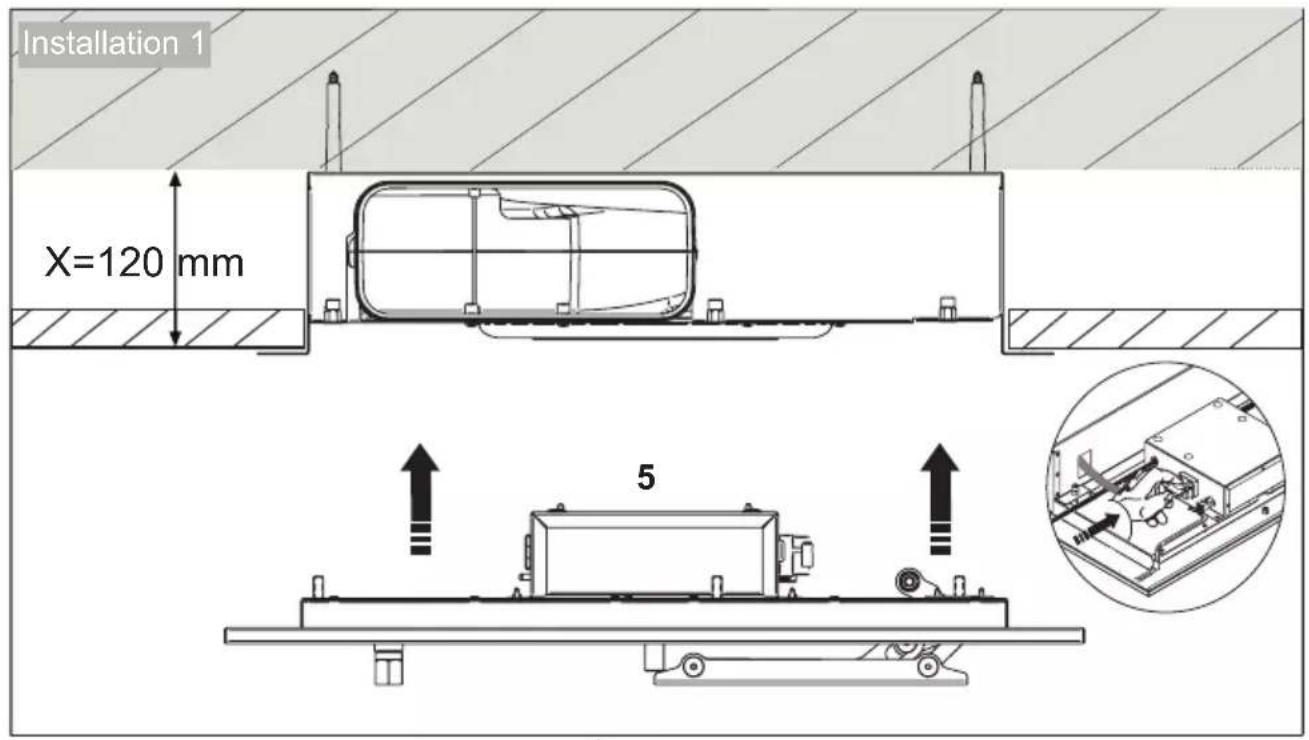

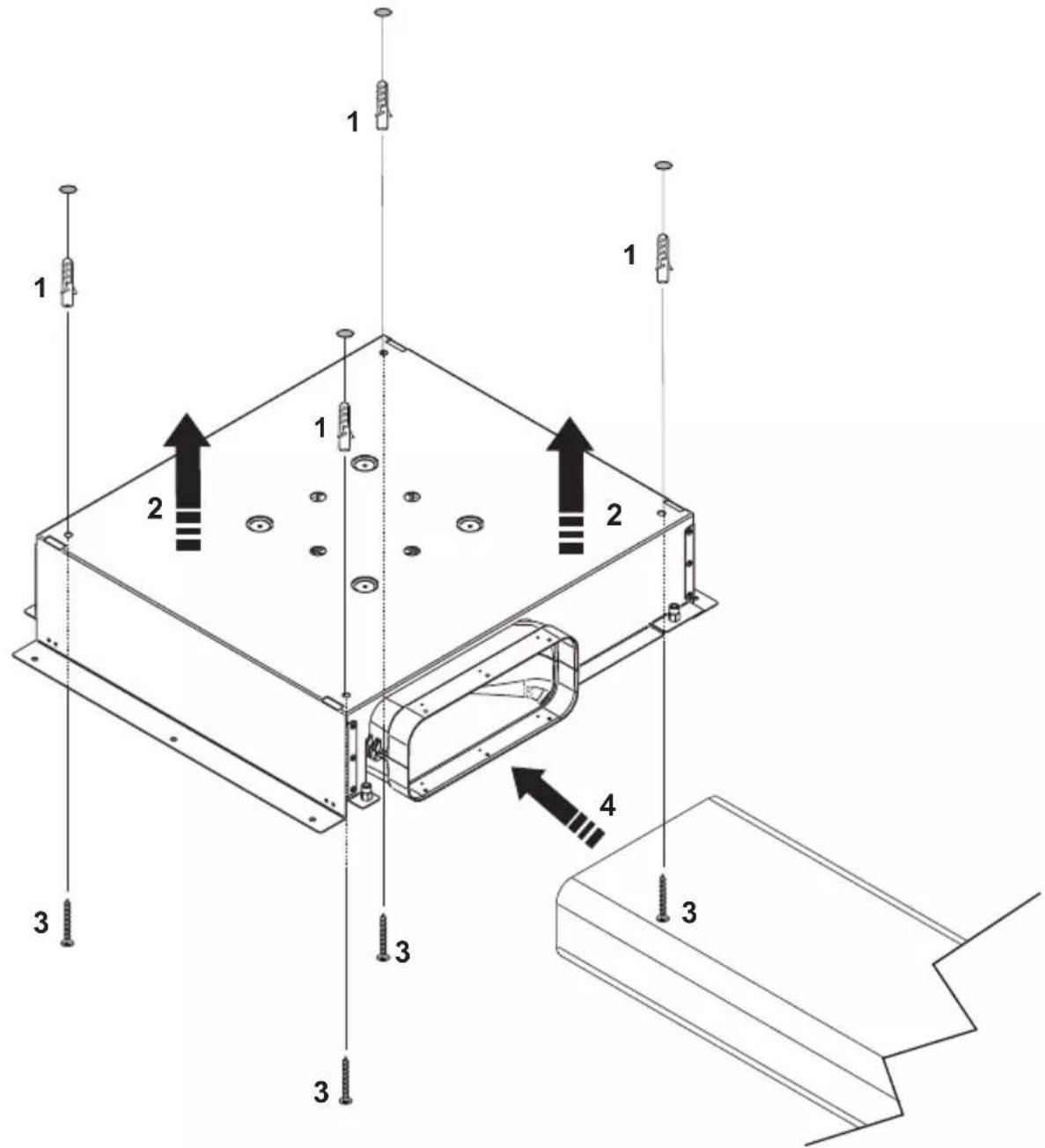

Namestitev 1: stropna pritrdišca / nosilna konstrukcija (A);
- estetski lažni strop (B) z največjo debelino 20 mm
- zunanja / zunanja razdalja (X) 120 mm.
POZOR: Pred namestitvijo skrbn preverite, ali lahko konstrukcija (A) podpira tezo izdelka.

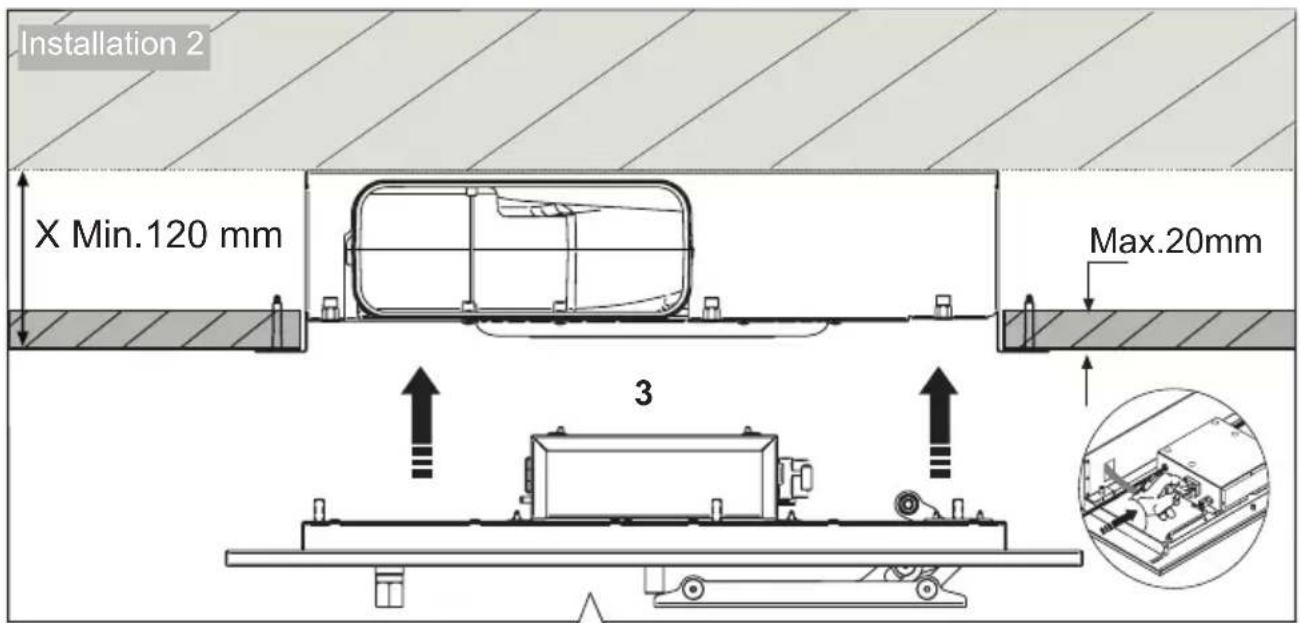

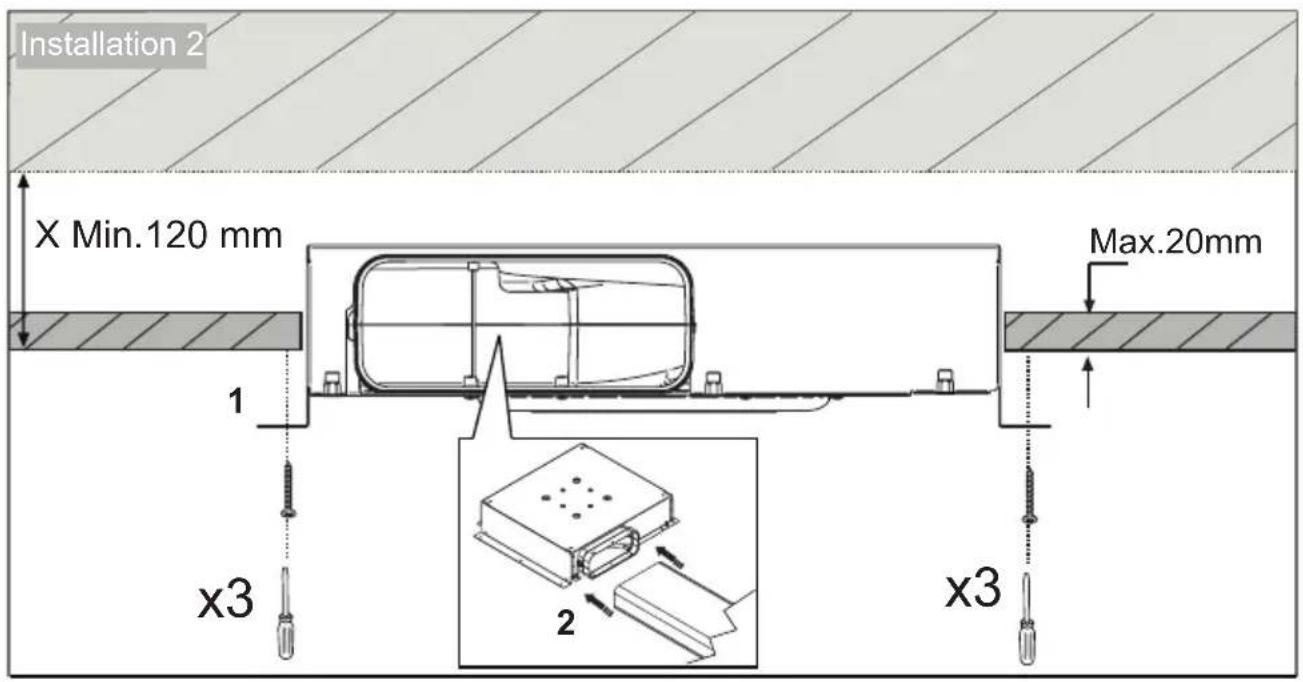

Namestitev 2: sidranje na nosilni lažni strop (B);

• Največja debelina 20 mm
• Najmanjsa zunanja / zunanja razdalja (X) 120 mm.

POZOR: Pred namestitvijo skrbno preverite, ali lahko konstrukcija (B) podpira tezo izdelka.

Warning

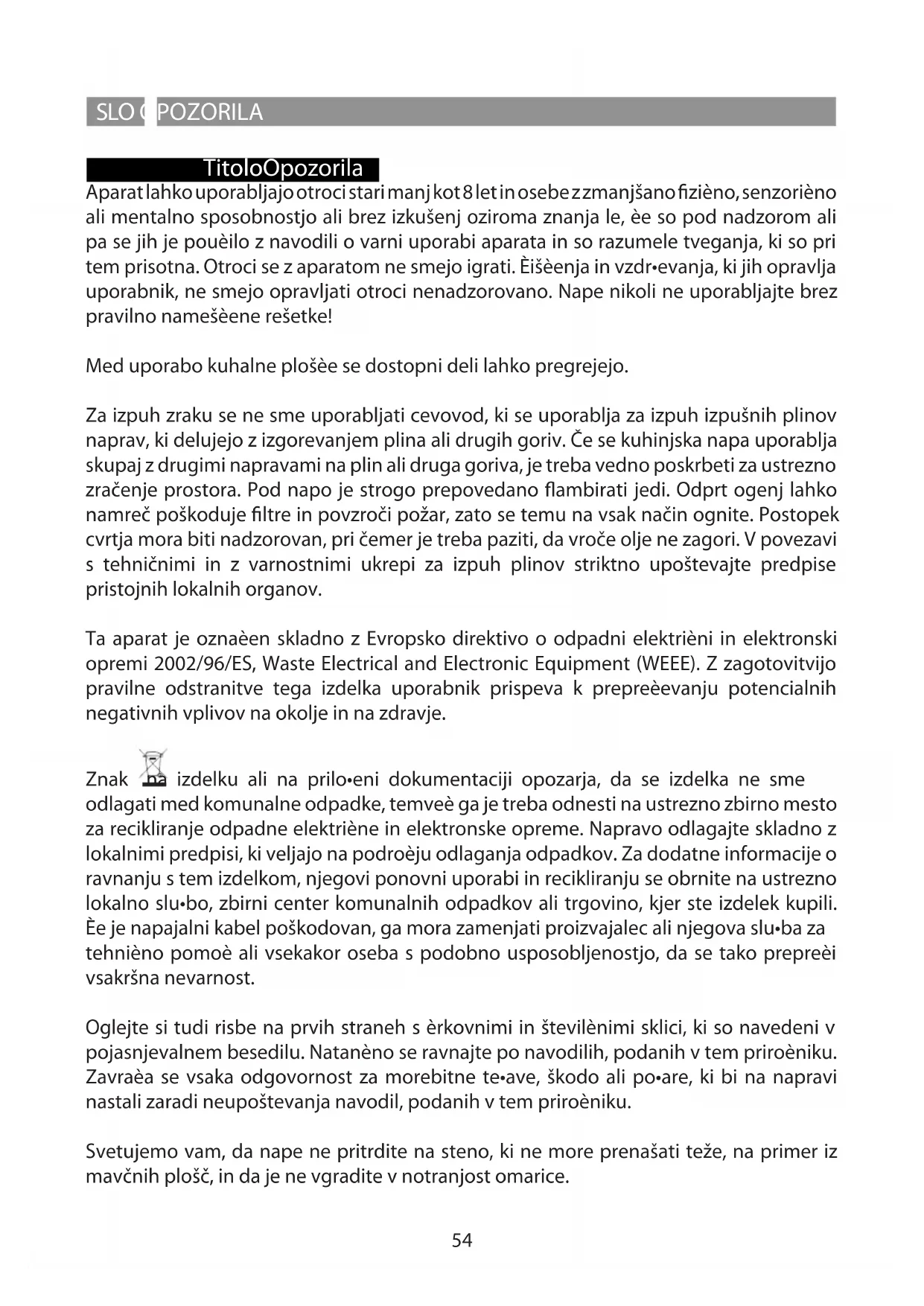

Aparatlahko uporabljajo otroci stari manj kot 8 letin osebezzmanjsano fizieno, senzorieno ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, ee so pod nadzorom ali pa se jih je poueilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. Otroci se z aparatom ne smejo igrati. Eiseenja in vzdri·evanja, ki jih opravlja uporabnik, ne smejo opravljati otroci nenadzorovano. Nape nikoli ne uporabljajte brez pravilno namešeene resetke!

Med uporabo kuhalne plosee se dostopni deli lahko pregrejejo.

Za izpuh zraku se ne sme uporabljati cevovod, ki se uporablja za izpuh izpušnih plinov naprav, ki delujejo z izgorevanjem plina ali drugih goriv. Če se kuhinjska napa uporablja skupaj z drugimi napravami na plin ali druga goriva, je treba vedno poskrbeti za ustrezno zračenje prostora. Pod napo je strogo prepovedano flambirati Jedi. Odprt ogenj lahko namreć poškoduje filtrne in povzroči požar, zato se temu na vsak način ognite. Postopek cvrtja mora biti nadzorovan, pri Čemer je treba paziti, da vroče olje ne zagori. V povezavi s tehnčnimi in z varnostnimi ukrepi za izpuh plinov striktno upostevajte predpise pristojnih lokalnih organov.

Ta aparat je oznaëen skladno z Evropsko direktivo o opadni elektrioni in elektronski opremi 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Z zagotovitvijo pravilne odstranitve tega izdelka uporabnik prispeva k prepreëevanju potencialnih negativnih vplivov na okolje in na zdravje.

Znak na izdelku ali na prilo-eni dokumentaci ji opozjara, da se izdelka ne sme odlagati med komunalne odpadke, temvee ga je treba odnesti na ustrezno zbirno mesto za recikliranje odpadne elektriene in elektronske opreme. Napravo odlagajte skladno za lokalnimi predpisi, ki veljajo na podroeju odlaganja odpadkov. Za dodatne informacije o ravnanju s tem izdelkom, njegovi ponovni uporabi in recikliranju se obrnite na ustrezno lokalno slu-bo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Ee je napajalni kabel poskodovan, ga mora zamenjati proizvajalec ali njegova slu-ba za tehnieno pomoë ali vsekakor oseba s podobno usposobljenostjo, da se takо prepreëi vsakrsna nevarnost.

Oglejte si tudi risbe na prvih straneh s erkovnimi in stevilenimi sklici, ki so navedeni v pojasnjevalnem besedilu. Nataneno se ravnajte po navodilih, podanih v tem priroeniku. Zavraea se vsaka odgovornost za morebitne te-ave, skodo ali po-are, ki bi na napravi nestali zaradi neupoštevanja navodil, podanih v tem priroeniku.

Svetujemo vam, da nape ne pritrdite na steno, ki ne more prenašati teže, na primer iz mavčnih plošć, in da je ne vgradite v notranjost omarice.

Napa mora biti oddaljena majmanj 65 cm od kuhalne plošće pri elektricnih štedilnikih in majmanj 75 cm pri plinskih ali mešanih štedilnikih. Č je v navodilih za namestitev plinske kuhalne plošć enavedena veačj razdalja, je slednjo treba upostevati.

Napa ima zgornji izhod zraka B za zunanje odvajanje dimnih plinov (odzračevalna različica A- odvodna cev ni prilozena). Če dimnih plinov in hlapov, ki nastajajo pri kuhanju, ni mogoce odvajati navzven, lahko napo uporabite v obtočni različici F, takao da namestite filter z aktivnim ogljem F, takao se dimni plini in hlapi reciklirajo skozi zgornjo rešetko G.

V blizini nape se mora nahajati vtičnica za priklop na elektricno omrežje, napeljava pa mora opremljena z 30mA diferencialom. Omrežna napetost mora biti enaka napetosti, ki je navedena na oznaki z lastnostmi, ki se nahaja v notranjosti nape. Napa ima 1250mm elektricni kabel z vtičem ali brez njega. Če je na kablu vtič, ga priklopite v vtičnico, ki ustreza veljavni zakonodaji in se nahaja na dostopnem mestu. Če na kablu ni vtiča (neposredna povezava na omrežje), napo povežite na elektricno omrežje skladno s pravili za priklop naprave, ki zagotavlja večpolarni izklop iz omrežja. Pri tem je treba zagotoviti razdaljo za odpiranje kontaktov, ki omogoča popoln odklop v razmerah prenapetostne kategorije III.

Ko kuhalna plošča deluje, mora biti napa vedno vklopljena vsaj s prvo hitrostjo.

Merjenje zmogljivosti izdelka opravljeno v skladu uredbo (EU) st. 65/2014 - sklic: IEC 61591

Največjo zmogljivost se doseže s postavitvijo premićnih plošć, Če so prisotre, v odprti položaj.

Trado

1: + motor
2:On/Off motor
3:-motor
4:On/Offlight
5:Led

Opombe: led lucka na napi prikazuje razlnehitrosti: zelena 1. hitrost, oranzna 2. hitrost, rdeca 3. hitrost in utripajoca rdeca 4. hitrost.

^nV primeru zamenjave elektronskega daljinskega upravljalnika, morate napo uskladiti s frekvenco novega daljinskega upravljalnika, in sicer na naslednji način:

Postopek združitve:

1. Prekinite napajanje nape
2. Vzpostavite napajanje nape
3. V prvih 5 sekundh pritisnite gumb za osvetljavo in ga sprostite, ko se luci prižgejo (kontrolnik morate vklopiti z gumbom 3)
4. V petih sekundah pritisnite in spet sprostite gumb za motor

Zdaj počakajte približno 10 sekund - po preteku tega Časa lahko napo normalno uporabljate.

Opomba: 4 ure po zadnjem pritisku katerega od gumbov se napa samodejno izklopi.

V primeru motenj zaradi drugih oddajnikov frekvenc v blizini je potrebno opraviti postopek za menjav oke.

Če morate zamenjati daljinski upravljalnik, je potrebno elektroniko ponastaviti na frekvence novega oddajnika s postopkom združitve.

Postopek izdelave nove kode daljinskega upravljalnika.

Daljinski upravljalnik ima ob nakupu tovarniško nastavljene kode. Če Želite izdelati novo nakljuco noko, opravite naslednji postopek: istorcasno vsaj 10 sekund dolgo pritiskajte gumba plus in minus; ko se prižge led dioda, v roku treh sekund še enkrat pritsnite oba gumba. Led dioda trikat utripne, kar pomeni, da je postopek končan. Po sprembi kode daljinskega upravljalnika boste morali ponoviti postopek združitve.

Opombe: po preteku 4 ur od zadnjega dotika katere od tipk se napa avtomatsko izklopi.

Na vseh napah zzmogljivostjo nad 650 m3/h je največja hitrost Časovno omejena; trajanje slednje je 7 minut, po tem Času se samodejno vrne na zadnjo hitrost, ki ni Časovno omejena.

Vzdr·evanje

Pred vsakrsnim vzdrrzevalnim posegom na napi, izkljucite njeno elektricno napajanje.

Cischenje

Napo je potrebno redno Čistiti, tako notranjost (razen obmoćja za masćobnimi filtri) kot tudi zunanjost. Za Čišćenje uporabljajte krpo, navlaženo z denaturiranim alkoholom ali nevtralnimi tekovičimi Čistili. Izogibajte se uporabi Čistil z abrazivi.

Pozor

Neupostevanje pravil za ciscenje nape in zamenjavo ter ciscenje filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporocenim navodilom.

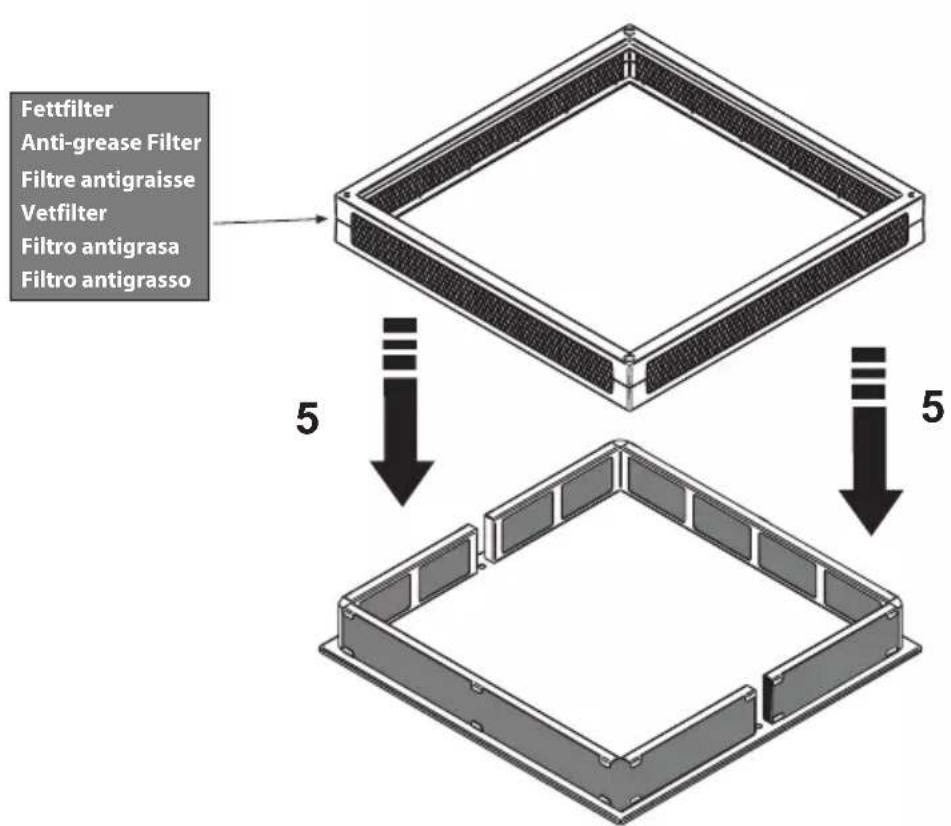

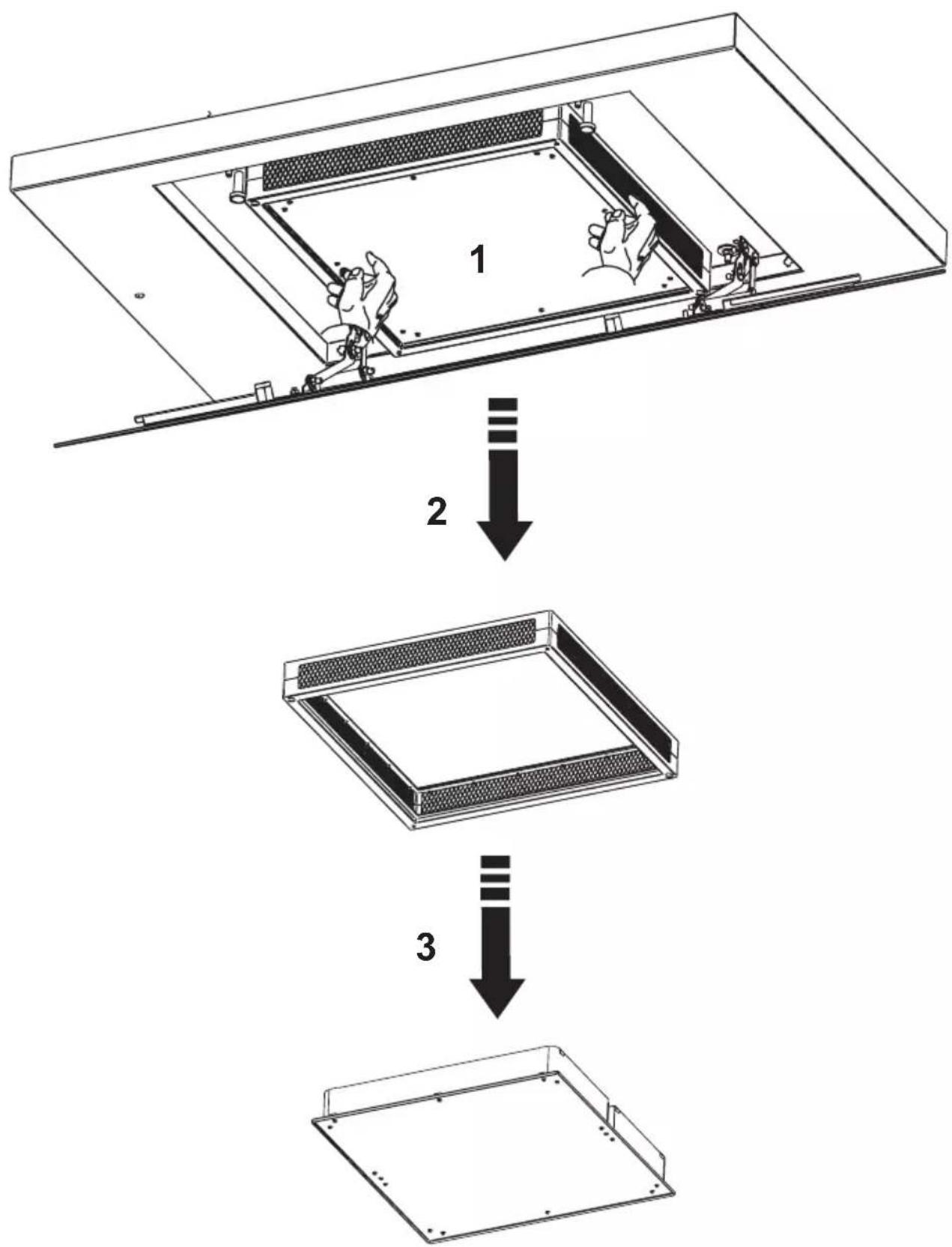

Maschobni filter

očistiti ga je treba enkrat mesećno z ne agresivnimi Čistilnimi sredstvi, roćno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se kovinski mašćobni filter lahko pomotni, njegove filtrirne značilnosti pa se nikakor ne spremenijo.

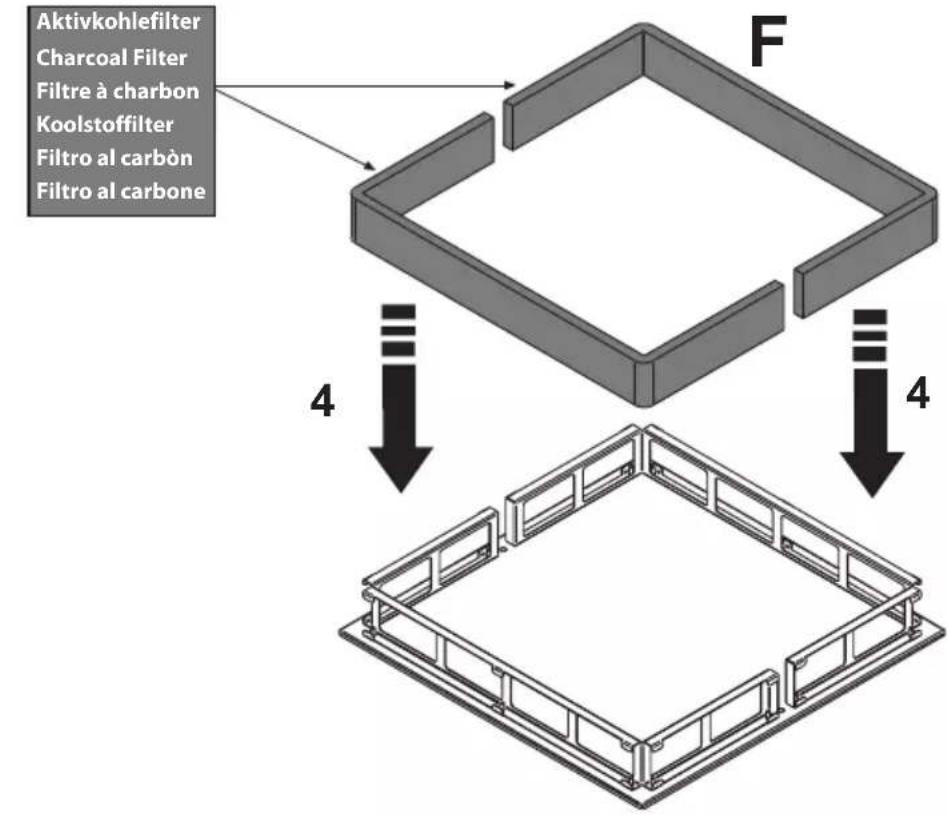

Ogljeni filter (samo za obtočno razlicico)

Filter z aktivnim ogljem F ni ne pralen ne obnovljiv. Ogljeni filter je treba zamenjati vsakih 6 mesecev. Zadržuje neprijjetne vonjave, ki nastajajo pri kuhanju.

LED SVETILA

V primeru nedelovanja svetilnega sklopa so obrnite na sluzbo za tehnicno pomoč, da vam celoten sklop zamenjajo.

Manjši vpliv na okolje:

Zamanjso porabo kuhinjske nape je priporočljivo, da vedno uporabljate najnižjo hitrost odzračevanja med tistimi, ki ustrezajo intenszivnosti kuhanja, da naprave ne pustite vključene več kot 15 minut po končanem kuhanju ter da vedno izklopite osvetljavo na napi, če se med kuhanjem oddaljite od kuhalne povrsine.
