5DD 72557 - Kuchyňská digestoř BLAUPUNKT - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Blaupunkt
Model	5DD 72557
Instalace	Vestavěný do podhledu (max. tloušťka 20 mm), minimální vnější vzdálenost 120 mm
Elektrické napájení	220-240 V, kabel 1250 mm, vyžadován proudový chránič 30 mA
Počet rychlostí	4 (1 až 3 pevné, 4. časově omezená 7 min)
Osvětlení	LED (uživatel nemůže vyměnit)
Dálkové ovládání	Ano, s postupem párování a změnou kódu
Automatické vypnutí	4 hodiny po poslední akci
Režim odvodu	Odsávání (trubka není součástí) nebo recirkulace (uhlíkový filtr volitelný)
Bezpečnostní vzdálenost	65 cm (elektrický sporák) / 65 cm (plynový nebo kombinovaný)
Tukový filtr	Kovový, omyvatelný v myčce nádobí při nízké teplotě, měsíční čištění
Uhlíkový filtr	Nelze prát, výměna každých 6 měsíců
Délka napájecího kabelu	1250 mm
Indikátor rychlosti	LED: zelená (1), oranžová (2), červená (3), blikající červená (4)
Ochrana	Doporučen proudový chránič 30 mA
Normy	Shoda CE, směrnice WEEE
Opravitelnost	LED žárovky uživatel nemůže vyměnit, kontaktujte servis

Často kladené otázky - 5DD 72557 BLAUPUNKT

Jak nainstalovat odsavač 5DD 72557?

Nainstalujte do podhledu o max. tloušťce 20 mm, min. vzdálenost 120 mm mezi vnějšími upevňovacími body. Zkontrolujte, zda konstrukce unese váhu. Dodržujte bezpečnostní vzdálenost 65 cm (elektrický sporák) nebo 65 cm (plynový/kombinovaný). Připojte do zásuvky s proudovým chráničem 30 mA.

Jak čistit tukové filtry?

Čistěte jednou měsíčně neagresivním detergentem, ručně nebo v myčce nádobí na nízkou teplotu krátký cyklus. Odbarvení je možné, ale neovlivňuje účinnost.

Kdy vyměnit uhlíkový filtr?

Každých 6 měsíců při běžném používání. Není pratelný ani recyklovatelný.

Jak používat dálkové ovládání?

Spárujte dálkové ovládání vypnutím a opětovným zapnutím napájení, poté stiskněte tlačítka světla a motoru do 5 sekund. Počkejte 10 sekund. Je možný postup změny kódu.

Co dělat, když odsavač nereaguje?

Zkontrolujte napájení. Pokud dálkové ovládání nefunguje, proveďte znovu postup párování. Pokud problém přetrvává, kontaktujte servis.

Jak nastavit rychlost odsávání?

Použijte tlačítka +/- motoru. LED indikuje rychlost: zelená (1), oranžová (2), červená (3), blikající červená (4). 4. rychlost je časově omezena na 7 minut, poté se vrátí na předchozí.

Mohu používat odsavač bez venkovního odvodu?

Ano, v recirkulační verzi s aktivním uhlíkovým filtrem (není součástí). Kouř je recyklován a odváděn horní mřížkou.

Jak vypnout odsavač?

Stiskněte tlačítko On/Off motoru. Odsavač se automaticky vypne po 4 hodinách bez použití.

Jaká je záruka?

Návod neuvádí dobu. Obraťte se na prodejce nebo servis Blaupunkt.

Jsou LED žárovky vyměnitelné?

Ne, v případě poruchy kontaktujte technickou podporu pro výměnu celé jednotky.

NÁVOD K OBSLUZE 5DD 72557 BLAUPUNKT

POZOR: prd instalaci peclive zkontrolujte, zda struktura (A) je schopna nest hmotnost produktu.

Instalace 2: kotveník nosnému falešnému stropu (B);

-maximalntloustka 20mm
-minimalni vnejsi / vnejsi vzdalenost (X) 120 mm.

POZOR: prd instalaci peclive zkontrolujte, zda struktura (B) je schopna nest hmotnost produktu.

SLO

Digestor musi byt vždy zapnuty aspon na prvej rychlosti, ked'je zapnutá varná doska.

Vykonové skúšky produktu vykonané v sulade s Nariadením (EU) Č. 65/2014 - Ref.: IEC 61591

Poznámka: kontrlka LED na digestore udáva Jednotlivé rychlosti: zelená 1. rychlost, oranžová 2. rychlost, Červěna 3. rychlost ablinkajúca Červěna 4. rychlost.

Ak potrebujete zmenit ovladac, elektronika bude naladená na frekvenciu nového dialkového ovladania podla poukynov pre nastavenie.

Vsetky odvadzače dymu s kapacitami viac ako 650 m3/h majú posledné rychlost načasovanú; tato trva 7 minut, po ich uplynuti sa automatický vrátí k posledné nenačasovanej rychlosti.

Udrzba

Skorako sa zaćina akákolvek udrzba, odpojit odsavoč pary z elektrického vedenia.

Cistenie

Musí byt Čistený jederkrát za mesiac nedráždivými Čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom. Umývaním v umývačke, protitukový kovový filter saMZe odfarbit, ale jeho filtračná charakteristika sa tám vôbec nezmeni.

Uholnyfilter (len pre filtracn zuverziu)

V pripe nefunkcnosti osvetlovacej Jednotky led kontaktujte sluzbu technickej pomoci za ucelem vymeny celej Jednotky.

Zniżenie dopadu na zivotné prostredie:

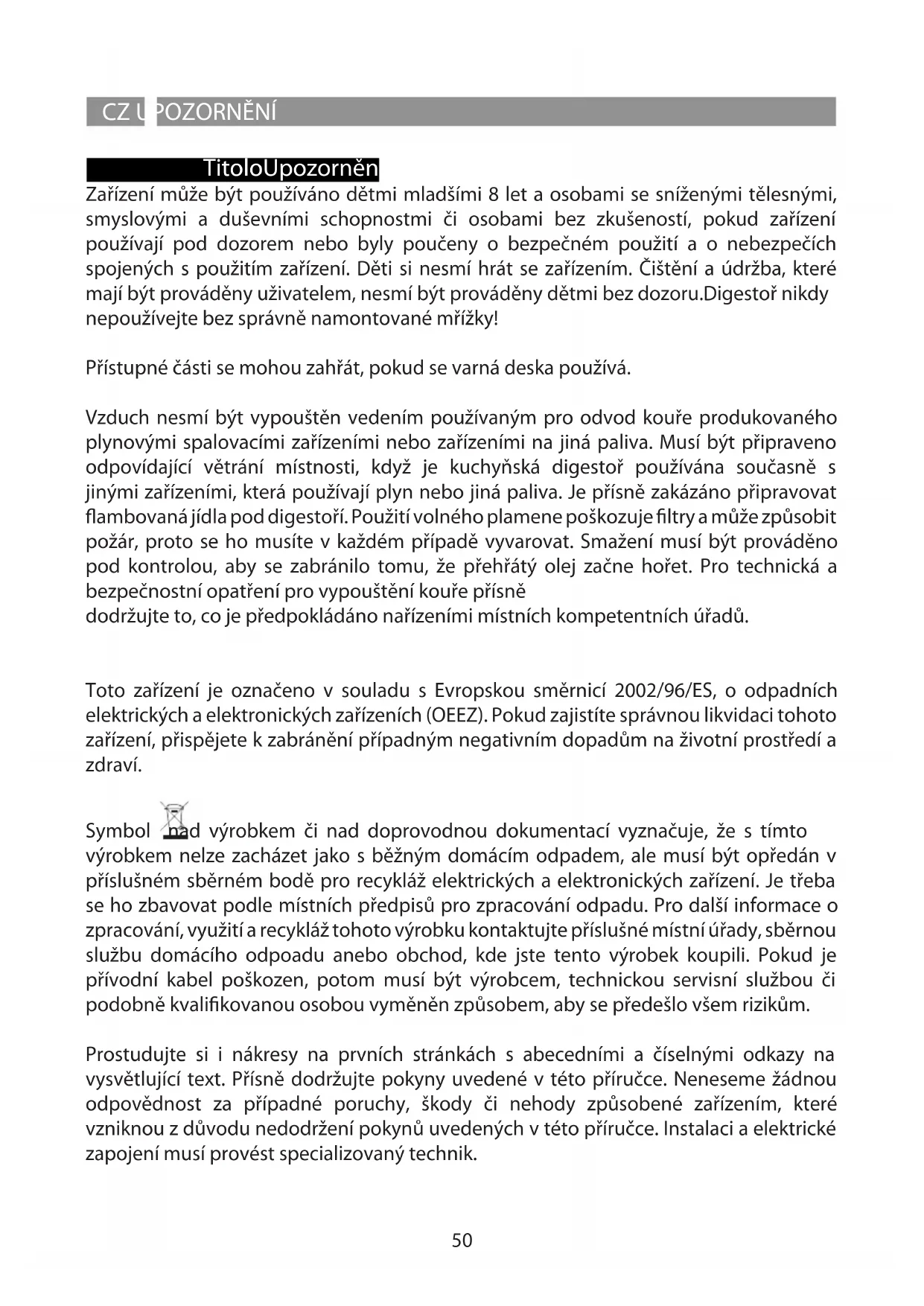

Zařizení můze byt používano dětmi mladšimi 8 let a osobami se snízenými tělesnými, smyslovými a duševním schopnostmi āc osobami bez zkušeností,Pokud zařizení používaj pod dozorem nebo byly poučeny o bezpečném použitá o nebezpecích spojenych s použitím zařizení. Děti si nesmí hrát se zařizením. Čistěné a udrzba, které mají byt prováděny uživatelem, nesmí byt prováděny dětmí bez dozoru.Digestoř nikdy nepoužívejte bez správně namontované mřížky!

Pristupné Časti se mohou zahrát,Pokud se varná deska používa.

Vzduch nesmi byt vypousten vedenim použivanym pro odvod koure produktovaneho plynovymi spalovacimi zařizenimi nebo zařizenimi na jina paliva. Musi byt pripraveno odpovidajici vetrani mistnosti, kdyz je kuchynska digestor použivana soucasne s jinymi zařizenimi, ktera použivaji plyn nebo jina paliva. Je prisné zakazano pripravovat flambovaná jidla pod digestori. Použiti volného plamene poskoju filtry a muže zpʊsobit požár, proto se ho musite v kaźdem pripadé vyvarovat. Smazeni musi byt provadeno pod kontrolou, aby se zabrano litomu, ze prehrátý olej začne hořet. Pro technická a bezpečnostní opatrěné pro vypoustěné koure prisné

dodržujte to, co je predpokládáno nažizeními mistroh kompetentnich uradú.

Toto zařizení je označeno v souladu s Evropskou směrnici 2002/96/ES, o odpadních elektrických a elektronických zařizeních (OEEZ). Pokud zajistěte správnou likvidaci tohoto zařizení, prispějete k zabránění prípadném negativném dopadům naživotné prostředí a zdraví.

Symbol nad vyrobkem cis nad doprovodnou Dokumentaci vyznačuje, ze s tímtovyrobkem nelze zacházet jako s beznám domácim opadem, ale musí byt opredán vpríslušném sberném bodě pro recykláž elektrických a elektronických zařizení. Je třeba se ho zbavovat podle mistrichů predpisù pro zpracovány odpadu. Pro dalí informace o zpracovány, vyuzitiá recykláž tohoto vyrobku kontaktujte príslušné mistrí urady, sběrnou službu domácího odpoadu anebo obchod, kde jste tento vyrobek koupili. Pokud je privodníkabel poskozen, potom musí byt vyrobcem, technickou servísné službou cis podobné kvalifikovanou osobou vyměnén způsobem, aby se predešlo věsem rizikům.

Prostudujte si i nakresy na prvnich strankach s abecednimi a ciselnymi odkazy na vysvětlujíci text. Prísně dodržujte poudy uvedené v teto přiruce. Neneseme zhádnou odpovednost za pripadné poruchy, škody āi nehody zpúsobene zařizením, které vzniknou z důvodu nedodrženi poudy uvedenych v teto přiruce. Instalaci a elektrické zapojeni musí provest specializovaný technik.

Doporucjeme desku neupevnovat na zed's omezenou nosnosti, napr. na sadrokarton, a neinstalovat ho do karavanu.

Digestor musi mit minimálni vzdálenost 65cm od varné plochy v pripadé elektrickych sporákù a 65 cm v pripadé sporákù plynovych Či smíšenych. V pripadé, ze námod k montázi varného zařizení na plyn stanovi větsí vzdálenost, je třeba to mit na zřeteli.

Digestor je vybaven hornim vyvodem vzduchu B pro odvod dymu navenek (Odsavac verze A - vyvodova hadice neni soucasti vybaveni). V priade, ze neni mozné vyvadet dmya pary zpusobené varetenm navenek, je mozné pouzit digestor ve filtrujici verzi F a montovat pri tom 1 filtr s aktivniimi uhlyk F, dmya pary jsou opet uvadeny do obehu hornim mrizkou G.

Ujistete se, ze v blízkosti digestore není pristupový bod k siti elektrického napájení a ze Rozvod je vybaven diferencialem 30 mA. Napěti sítě musí opodvidat napěti uvedenému na etikete s charakteristikami umistěné uvnitř digestоř. Digestor je vybaven elektrickým kabelem dlouhým 1250 mm s zástrčkou nebo bez ní:Pokud je vybaven zástrčkou zapojte digestor do pristupné zásuvky opodvidají platnám predpisùm,Pokud není vybaven (príme pripojení do sítě), zapojte k siti v souladu s pravidly pro instalaci zařizení, které zajištuje omnipolarníní opdojení ze sítě, se vzdáleností otvorů kontaktú, ktera umozžnuje celkové opdojení v podminkach kategorie pretěti III.

Pokud je varná deska v provozu, musí byt digestor vždy zapnutá nejméně na nejnižsí rychlostní stupeř.

Zkoušky Účinnosti vyrobku, provedené v souladu s nažirením (EU) Č. 65/2014 - Ref: IEC 61591

Maximánlí učinnosti vyrobku lze dosáhnout umistěním prípadnéch pohyblivych panelu do otevřné polohy.

FUNGOVÁNÍCZ

Tnato

1: + motor
2:On/Off motor
3:-motor
4:On/Offlight

5:Led

Poznámky: kontrolka na digestoři uzazuje Jednotlivé rychlosti: zelená 1. rychlost, oranžová 2. rychlost, Červěna 3. rychlost a světělkujíci Červěna 4. rychlost.

V pôipadi yminy dalkovo h ovladae e musi byt elektronický systém znovu seóizen na kmitoëet nového dalkovo h ovladae následujícím zpùsobem:

Procedura prijeti

1. Odpojte napajeni plastě
2. Znovu zapojte napajen plastě
3. Do prvnich 5 sekund stisknete tlacitko svetel a uvolne te po te, co se svetla rozsvitila (ovladac musi byt zapnuty pomoci tlacitka 3)
4. Do 5 sekund stiskněte tlacítko motoru a uvolněte je

V toto okamziku je nutné vyčkat asi 10 sekund - poté normálne použijte plást.

Poznámky: po 4 hodinách od posledniho spustěné tlacitka se plast automaticky vypne.
v priadé, ze se vysktnou interference s jiným blízkým radiovým rizením provedte proceduru změny kódu.

V pripadé, ze je nutné zmenit dalkové ovladání, elektroniku je nutné nastavit na frekvenci nového dalkového ovladánís procedurou prijetí.

Procedura generovani nového kódu dalkového ovládání.

Rádiove rizení je dodávano s predem definovanymi kódy. Pokud požadujete nové generoványí kódu random je třeba provest nasledujici proceduru: stisknéte současné obě tlacítka zhruba po dobu alespón 10 sekund, kontrolka led se rozsvítí, nasledné stisknéte znovu obě tlacítka (do 3 sekund). Tři zabliknutí kontrolky led udávají, ze operace byla dokoněna. Po změné kódu dálkového ovladání je nutné znovu provest proceduru prijetí.

FUNGOVÁNÍCZ

Poznámky: po 4 hodinách od posledniho stisknutí"Justnoho z tlačiték se digesto' automaticky vypne.

Vsechny odsavae par o vykonu vyssim ne6 650 m3/h majnacasovanou posledn rychlost; tato rychlost trva 7 minut, po uplynutikterych se automaticky znovu nastavi posledni nenacasovaná rychlost.

Udrzba

Před jakoukoliv udrzbarskou prací odpojte digestor z elektrické sítě.

Cisteni

Desku je tbreba ccasto cistit, a to jak vnitrek (svyjimkou oblasti za filtrem tuku), tak zvenci. Pro ciisteni pouzivejte hadrik navlhceny v denaturovanem alkoholu nebo neutralnich tekutych cisticich prostredcich. Nepouzivejte vyrobky obsahujici abraziva.

Pozor

Nedodrženi pravidel Čišěni digestoře a výměny a Čišěné filtrů sebou nese nebezpečí požáru. Doporučujeme tedy, abyste navod presné dodržovali.

Filtr proti mastnotám

musi byt ciisten Jednou meseinne, neagresivniimi cisticimi prostredky, rucnene anebo v mycce nadobi pracujici o nizke teplote a kratkym cyklem. Pri myti v mycce nadobi muze kovovy filtr proti mastnotam nabyt matoveho vzhledu, ale tim se jeho filtrujici charakteristikny nikterak nemeni.

Filtr suhlikem (pouze u filtrujici verze)

Filtr s aktivnim uhlikem F se nesmi myt ani regenerovat. Filtr s uhlikem musi byt vymechnovan Jednou za 6 měsiců. Zadržuje neprijemné pachy vyplývajíc z vařeni.

Vymena svitidel

Pozor! Nedotykejte se horkych svitidel.

LED LAMPY

V pripadé poruchy fungování sekce led osvětlení se obratte na službu technické pomoci za učelem výměny celé sekce.

Snizeni dopadu na zivotni prostredi:

Pro snizeni spotreby domacho spotbreic doporučujeme vždy použivat tu nejnižs z rychlosti odsavani odpovidajcich aktuálímu typu vařeni, nikdy nenechávat zařizení zapnute déle než 15 minut po vypnuti horáků a pri opustěné prostoru vařeni vždy vypínat světla.

TitoloOpozorila
