1 Pojasnilo znakov 187
2 Podatki o proizvodu 187
2.1 Podatki o proizvajalcu 187
2.2 Informaciono akumulatorski bateriji 187
2.3 Oznaka stroja 187
2.4 Tehnični podatki 188
2.5 Emisije 189
2.6 Dobavni obseg 189
2.7 Varnostna oprema 190
2.8 Namenska uporaba 190
2.9 Preostalo tveganje 190
3 Varnostni napotki 190
4 Opremljanje / nastavitev 193
4.1 Polnjenje akumulatorja 193
4.2 Vstavljanje akumulatorja 193
4.3 Odstranitev akumulatorja 193
4.4 Sesanje ostruzkov 193
4.5 Izbira lista zage 194
4.6 Zamenjava listaŽage 194
4.7 Zagozda reze 194
5 Obratovanje 194
5.1 Prevzem v obratovanje 194
5.2 Vklop in izklop 194
5.3 Luč. 195
5.4 Nastavitev globine reza 195
5.5 Nastavitev za poševne reze 195
5.6 Potopni rezi 195
5.7 Zaganje po zarisu 196
5.8 Zaganje z vzporednim omejevalnikom 196
5.9 Delospodnjim prijemalmim omejevalom 196
6 Vzdrzevanje in servisiranje 196
6.1 Skladischenje 196
6.2 Transport 196
6.3 Odstranitev akumulatorjev/baterij v odpad 196
7 Odpravamotenj 197
8 Poseben pribor 199
9 Risba razstavljenega stanja in beznam nadomestnih delov 199

1 Pojasnilo znakov

Ta symbolism stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poskodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism oznacuje nasvete za uporabnika in druge koristne informacione.

2 Podatki o proizvodu

K 65 18M bl: st. art. 91D801, 91D802, 91D803, 91D821

KSS60 18M bl: st. art. 91D901, 91D902, 91D903, 91D921

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49 (0)7423/812-218, E-posta [e-mail]

2.2 Informacije o akumulatorski bateriji

Izjava o skladnosti za akumulatorske baterije najdete na naši domaci strani www.mafell.com v razdelku noge pod Pravno, Izjava o skladnosti.

2.3 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici ozmogljivosti.

CE znak za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za drzave EU

Elektricnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna elektrichna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Preberite navodila za uporabo. To zmanjsuje tveganje za telesne poskodbe.

Akumulator zašcitite pred vročino, močnim sončnim sevanjem,ognejem, zmrzaljo, vodo in vlago.

Akumulatorske pakete zašcitite pred vlago!

Akumulatorske pakete zašcitite pred ognjem!

Obstaja nevarmost eksplozije!

Cordless Alliance System (=CAS) je akumulatorski system, ki povezuje vec proizvajalcev. Nadaljnje informacije prejmete na splletiscu www.cordless-alliance-system.com

2.4 Tehnicni podatki

K 65 18M bl

Vrsta motorja	brezkrtačni
Obratovalna napetost	18 V DC
Število v praznem teku	2450 – 5450 min-1
Globina reza 0° /30° /45°	67 / 62 / 53 mm
Zasučni sklop zaŽaganje	0° – 45°
Premer listaŽage maks./min.	185 / 172 mm
Debelina nosilnegatela starzage	1,2 mm
Rezalna širina orodja	1,8 mm
Izvirtina za pritrditev listažage	20 mm
Premer nastavka za odsesavanje	35 mm
Teža z akumulatorjem (brez vzporednega	4,4 kg
omejevalnika)
Dimenzije (Š x D x V)	246 x 339 x 267 mm

KSS60 18M bI

Vrsta motorja	brezkrtačni
Obratovalna napetost	18 V DC
Število v praznem teku	2450 – 5450 min-1
Globina reza 0° /30° /45°	67 / 62 / 53 mm
Zasucišni sklop zaŽaganje	0° – 45°
Premer listaŽage maks./min.	185 / 172 mm
Debelina nosilnega telesa listaŽage	1,2 mm
Rezalna širina orodja	1,8 mm
Izvrtna za pritrditev listaŽage	20 mm
Premer nastavka za odsesavanje	35 mm
Teža z akumulatorjem (brez vzporednega omejevalnika)	4,4 kg
Dimenzije (Ś x D x V)	246 x 339 x 267 mm
kot čelilni system zaŽaganje
Globina reza 0° /30° /45°	61 / 56 / 47 mm
Dolžina reza pri debelini obdelovanca 12/49,5 mm	470/400 mm
Teža s systemom vodil in akumulatorjem	5,8 kg
Dimenzije vlkj. s systemom vodil (ŚxDxV)	260 x 769 x 277 mm

2.5 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoce uporabiti za primerjavo elektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcitio za sluh, tudi Če elektricno orodje deluje brez obretenitve!

2.5.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

Ročna krožna Žaga K 65 18M bl kompletna, sestavni deli:

1 list krozne zage iz karbidne trdine 185 mm, 16 zob
1 zagozda reze (debelina 1,5 mm)
1 upravljalno orodje v držalu na stroju
1 navodila za uporabo
1 knjižica "Varnostni napotki"
1 transportni zaboj
1 vzporedni omejevalnik
1 vreča za ostruzke
1 polnilnik APS M pri št. art. 91D801, 91D821
2 akumulatorja 18 M 99 LiHD pri št. art. 91D801, 91D821

Čeilni system zaŽaganje KSS60 18M kompleten, vsebuje:

1 list krozne zage iz karbidne trdine 185 mm, 32 zob
1 zagozda reze (debelina 1,5 mm)
1 upravljalno orodje v drzalu na stroju
1 navodila za uporabo
1 knjizica "Varnostni napotki"
1 transportni zaboj
1 vzporedni omejevalnik
1 vreča za ostržke

1 polnilnik APS M pri st. art. 91D901, 91D921
2 akumulatorja 18 M 99 LiHD pri st. art. 91D901, 91D921

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogociti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poskodbe. Ne uporabljajte stroja z manjkajocimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji fiksiran zašcitniPokrov
• spodnji premični zašcitniPokrov
• velika osnovna plošča
• ročaji
• Zagozda reze
• stikalna priprava in elektrichna zavora
• sesalni nastavek

2.8 Namenska uporaba

K65 18M bl / KSS60 18M bl je primerna izključno za vzdolžno in prečno Žaganje masivnega lesa.

Prav takolahko obdelujete ploscnimaterial, kot so iverne plosce, panelke in srednje debele vezane plosce. Uporablajte le liste zage, ki jih dovoljupe podj. Mafell po EN 847-1 v navenenem območju

Možna je tudi uporaba izolacijskih materialov iz lesnih vlaken.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za skodo, ki je posledica drugacne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

Uporablajte le listeŽage z označenim stev. vrtljajev, ki ustreza ali je visje od stev. vrtljajev, ki je navedeno na elektricnem orodju.

Uporablajte samo originalne akumulatorske pakete in dodatno opremo Mafell/CAS.

Aumulatorske baterije z oznako CAS so 100% združljive z napravami CAS (Cordless Alliance System).

2.9 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih dolovi ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik listaŽage v območju zagonske odprtine pod osnovno plošćo.
• Dotik dela lista zage, ki med rezanjem strli pod obdelovancem.
• Dotik vrtljivih delov od strani: listŽage, nateznai prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, ce se obdelovanec zatakne.
• Prelom in izmet listaŽage ali delov listaŽage.
• Ko akumulator ni odstranjen, lahko pride do nehotenega vklopa.
• Ogrožanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevamega lesnegaprahu prdaljsem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upostevajte sledeče varnostne napotke in varnostna dolocila, ki veljao v državi uporabe! Preberite tudi varnostne napotke v prilozeni knjižici 070500 «Varnostni napotki « (v skladu s standardom 62841-1).

Splošni napokit:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.

• Nikoli ne delajte brez zašcitne opreme, ki je predpisana za dolocen delovni postopek, in na stroju nikoli ne spreminjaje nicesar, kar lahko vpliva na varnost.

• Preverite, da se na obdelovancu ne nahajajo tujki.
  Ne režite v kovinske dele, nth. Žeblje.
• Zago in akumulatorje zašcitite pred vlago!
• Akumulatorjev ne mečite v ogenji!
• Ne uporabljajte poskodovanih ali deformiranih akumulatorjev!
• Akumulatorjev ne odpirajte!
• Stikov akumulatorjev se ne smete dotikati ali jih katko vezati!
• Iz poskodovanih litij-ionskih akumulatorjev lahko izteka rahlo kisla, gorljiva tekocina! Če iz akumulatorja izteče tekocina in pride v stik s kožo, takoj izperite z obilico vode. Če tekocina iz akumulatorje pride v oči, jih izperite s Čisto vodo in takoj poščite zdravniško pomoč!
• Preden izvedete kakrsne koli nastavitve, zamenjavo orodja, servisiranje ali ciscenje, akumulatorje odstranite iz stroja.
• Prepričajte se, da je stroj pri vstavljanju akumulatorjev izklopljen.
• Čežago odložite, transportirate ali skladišcite breznadzora, odstranite akumulator.

Prepovedana je uporaba:

• listov Žage, ki so počeni ali imajo spremenjeno obliko.
• listov Žage iz visoko legiranega hitroreznega jakla (HSS listi Žage).
• topih listov Žage zaradi prevelike obrenitve motorja.
• listov Žage, ki so debelejši od zagozde reze ali katerih rezalna širina (razpor) je manjsa od debeline zagozde reze.
• listov Žage, ki niso primerni za stevilo vrtljajev lista Žage v praznem teku.
• Brusilni koluti

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcitio za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

Postopek zaganja

Nevarnost

• Z rokami ne posegajte v območje Žaganja in se ne dotikajte lista Žage. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če Žago držite z obema rokama, ju list Žage ne more poskodovati.
• Ne posegaje pod obdelovanec. Pod obdelovancem vas zašcitniPokrov ne more zašcititi pred listomŽage.
• Globino reza prilagodite debelini obdelovanca. Viden mora biti za manj kot eno polno visino zoba pod obdelovancem.
• Obdelovanca zaŽaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je:no zmanjsate nearnost telesnega stika, zatikanja listaŽage ali izgubo kontrole.
• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite elektricne vodnike ali lastni prikljucni vodnik, elektricno orodje drzite za izolirane rocaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli elektricnega orodja pod napetostjo, kar privede do elektricnega udara.
• Pri vzdolznem rezanje vedno uporabljaje omejevalnik ali ravno robnovodilo. To izboljsa natančnost rezanja in zmanjsa možnost zatikanja listaŽage.
• Vedno uporablijaje listeŽage pravilne velikosti in s primerno izvirtino za pritrditev (npr. zvezdasto ali okroglo). ListiŽage, ki niso primerni za montažne deleŽage, ne krozijo pravilno in privedejo do izgube kontrole.
• Nikoli ne uporabljajte poskodovanih ali napacnih podložk ali vijakov listaŽage. Podložke in vijaki listaŽage sozasnovani posebej za optimalnozmogljivost in obratovalno zanesljivost vaseŽage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listaŽage, ki privede do tega, da seŽaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.

• Ce se list zage zatakne ali zagozdi v zapirajoči se reži zage, se blokira in sila motorja jo udari proti upravljalinemu osebju.

• Ce se list zage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista zage zataknejo v povrsino lesa, kar povzroci, da se list zage premakne iz rezalne reze in zaga odskoci proti upravljalnemu osebju.

Udarec nazaj je posledica napacne ali neustrezne uporabe zage. Prepreci se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Zagočvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listuŽage, vaše telo se ne sme nikoli nahajati v liniji z listomŽage. Pri udarcu nazaj lahko krožnaŽaga skovi nazaj, vendar lahko upravljalno osebje s primernimipreventivnimi ukrepi obvlada silo udarca nazaj.
• Ce se list zage zatakne ali pa prekinete delo, zago izklopite in jo držite pri miru v obdelovancu, dokler se list zage povsem na ustavi. Nikoli ne skušajte odstraniti zage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list zage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista zage.
• Če Želite zagnati Žago, ki je še zataknjena v obdelovancu, list Žage centrirajte v reži Žage in se prepričajte, da zobci Žage niso zataknjeni v obdelovancu. Če se list Žage zatakne, se lahko premakne iz obdelovanca in povzroči udarec nazaj, ko Žago znova zaženete.
• Velike plošće podprite, da preprečite tveganje udarca nazaj zaradi zataknjena图表žage. Velike plošće se lahko pod veliko lastno težo upogibajo. Plošće morajo biti na obeh straneh podprte, takov blizini režeŽage, kot tud na robu.

• Ne uporabljaje topih ali poskodovanih listov zage. Listi zage s topimi ali napačno usmerjenimi zobci povzroćijo zaradi preozke reze vec trenja, zatikanje lista zage in udarec nazaj.
  Pred zaganjem pritegnite nastavitve globine in kota reza. Ce se med zaganjem nastavitve spremenijo, se lahko list zage zatakne in pride do udarca nazaj.

• Se posebej bodite previdni pri zaganju v obstojće stene ali druga slabo vidna območja. ListŽage se lahko pri prodiranju v zakrite objekte blokira in povzroci udarec nazaj.

Funkcija spodnega zašcitnegaPokrova

Pred vsako uporabo preverite, ali se spodnji zašcitniPokrov brezhibno zapira.Žage ne smete uporabiti,Če spodnji zašcitniPokrov ni prosto glibljiv in se ne zapre takoj. Spodnjega zašcitnegapokrova nikoli ne zataknite ali privežite v odprtem položaju.ČeŽaga po nasreči pade na tla,se lahko spodnji zašcitniPokrov ukrivi. ZašcitniPokrov odprite z ročico za predvipotecg in se prepričajte,da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne listaŽage ne drugih delov.
- Preverite delovanje vzmeti za spodnji zašcitniPokrov. Če spodnji zašcitniPokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje Žage. Poškodovani deli, lepljive obloge ali nabrani ostruzki omejujejo nemoteno funkcijo spodnjega zašcitnegaPokrova.
- Spodnji zašcitniPokrov ročno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zašcitniPokrov odprte z ročico za predvipoteg in jo spustite, kakor hitro listŽage prodre v obdelovanec. Pri vseh drugih delih zŽago mora spodnji zašcitniPokrov delovati avtomatsko.
- Zage ne odlagaje na delovno mizo ali na tla, ce spodnji zašcitniPokrov ne prekriva listaŽage. Nezavarovan, iztekajoc listŽage premikaŽago v nasprotni smeri rezanja in reze, kar mu stoji na poti. Pri tem upostevajtecas iztekanja listaŽage.

Funkcija zagozde reze

• Uporabite list zage, ki se prilega zagozdi reze. Da zagozda reze deluje, mora biti osnovni list zage tanjsi od zagozde reze in sirina zob vecja od debeline zagozde reze.

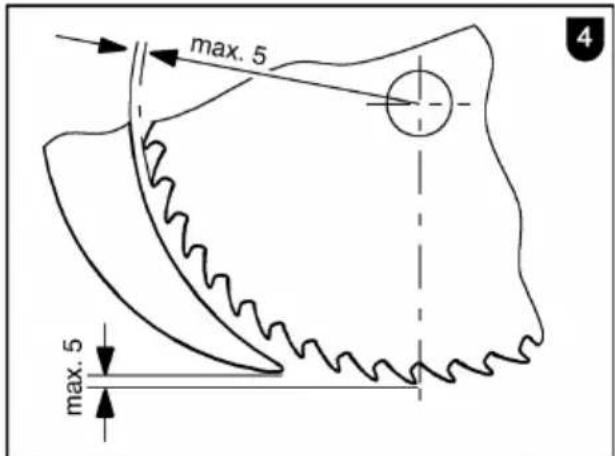

• Zagozdo reze justirajte, kot je opisano v navodilih za uporabo. Napačni razmiki, pozicija in usmerjenost so lahko vzrok za to, da zagozda reze ne more učinkovito prepreci t udarca nazaj.
• Vedno uporabite zagozdo reze, razen pri "potopnih rezih". Po potopnem rezu ponovno montirajte zagozdo reze. Zagozda reze je pri potopnih rezih moteča in lahko povzroči udarec

nazaj. Ta razdelek velja le za ročne krožne Žage brez zagozde Flipp.

• Da zagozda reze lahko učinkuje, se mora nahajati v režiŽage. Pri kratkih rezih zagozda reze ne prepreci udarca nazaj.
• Zage ne uporabljajte, ce je zagozda reze ukrivljena. Ze majhma motnja lahko upochasni zapiranje zašcitnegaPokrova.

Napotki za servisiranje in vzdhravanje:

• Pomemben varnostni faktor predstavlja redno ciscenje stroja, predvsem priprav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Nevarnost telesnih poškodb pri zamenjaviŽaginega lista! Pri zamenjaviŽaginega lista obstaja nevarnost telesnih poškodb zaradi dotika ostrih zoBŽaginega lista. Nosite zašcitne rokavice. Pri zamenjaviŽaginega lista bodite previdni.

4 Opremljanje / nastavitev

4.1 Polnjenje akumulatorja

Preverite, ali se nazivna napetost akumulatorja ujema s podatkom naŽagi.

Akumulator in polnilnik sta med seboj usklajena. Za polnjenje uporabljaje le polnilnike MAFELL - APS 18. Pri novi zagi najprej napolnite akumulator.

Prevzem polnilnika APS 18 v obratovanje in postopek polnjena glejte v priloženem navodilu "APS 18 Akku - Power - Station".

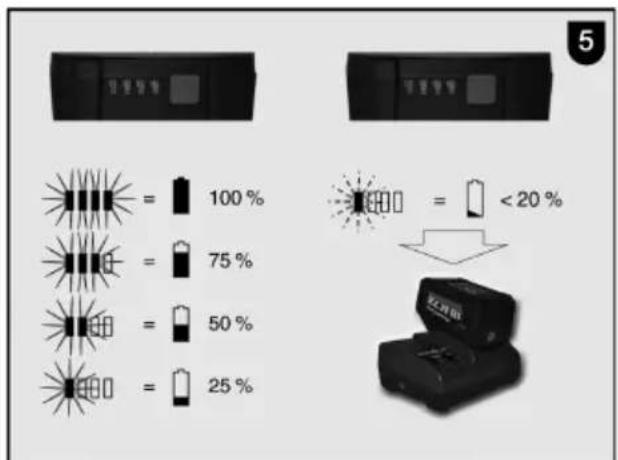

Akumulator je opremljen z nadzornikom temperature. Ta zagotavlja, da se akumulator polni le v temperaturnem območju med 0^ in 50^ . S tem se doseze dolgaŽivljenska doba akumulatorja.

Bistveno skrajsan obratovalniCASkaze na to, da je akumulator izrabljen in ga je treba nadomestiti.

Nevarnost

Nevarnost eksplozije

Akumulator zašcitite pred vroćino, ognjem in vlago.

Akumulatorja ne odlagajte na ogrevalna telesa in ga ne izpostavlajte dalj chasa mochnemu soncnemu sevanju. Temperature nad 50^ poskodujejo

akumulator. Ogret akumulator se mora pred polnjenjem ohladiti.

Optimalna temperatura shranjevanja je med 10^ in 30^ .

Akumulatorja ne odpirajte in ga zavarujte pred udarci. Akumulator hranite na suhem mestu, brez nevarnosti zmrzali.

Nevarnost

Če akumulator hranite izven polnilnika, prekrijte kontakte akumulatorja. Pri kratkem stiku zaradi kovinskih premostitev obstaja nevarnost požara in eksplozije.

Upostevajte napotke glede varstva okolja.

4.2 Vstavljanje akumulatorja

Napoljen akumulator potisnite v vodilo ob ročaju, da občutno zaskovi.

Pred uporabo se prepričajte, da akumulator dobro naseda vŽago.

4.3 Odstranitev akumulatorja

S pritiskom na zaskočko 21 (sl. 2) akumulator deblokirajte in ga izvlecite iz vodila.

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati majmanj 20 m/s.

Notranji premer sesalnega nastavka 1 (sl. 3) znaša 35 mm.

Za kratko delo, pri katerem nastaja majhma količina prahu, se lahko uporabi vreča za ostruzke kot lastno odsesavanje.

4.5 Izbira listaŽage

Za doseganje要做 kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledecegaseznama:

Rezanje mehkega in trdega lesa specialno vzdolznno na smer vlaken:

• list krozne zage HM 0 185 x 1,8 x 20 mm, 16 zob

Rezanje mehkega in trdega lesa specialno precnono na smer vlaken:

• list krozne zage HM 0 185 x 1,8 x 20 mm, 32 zoB

4.6 Zamenjava listaŽage

Nevarnost

Pri vseh servisnih delih izvlecite akumulator.

Nevarnost telesnih poškodb tudi, koŽagin list miruje. Nosite zašcitne rokavice!

• Pritisnite gumb 2 (sl. 2) in blokirni vzvod 3 (sl. 2) povlecite navzgor. Tako je gred zage aretirana in pretični vzvod blokiran.
  S sestrobim izvijačem 4 (držalo sl. 3) popustite vijak prirobnice 5 (sl. 3) v nasprotni smeri urnega kazalca. Zdaj snemite vijak in sprednjo natezno prirobnico 6 (sl. 3).
• Po odprtju premičnega zašcitnegaPokrova lahko odstranite list zage.
• Na nateznih prirobnicah ne sme biti oprijetih delov.
• Pri vstavljanju listaŽage pazite na smer vrtenja.
• Nato nataknite natezno prirobnico, vstavite vijak prirobnice in ga pritegnite z obračanjem v smeri urnega kazalca.

4.7 Zagozda reze

Nevarnost

Pri vseh servisnih delih izvlecite akumulator.

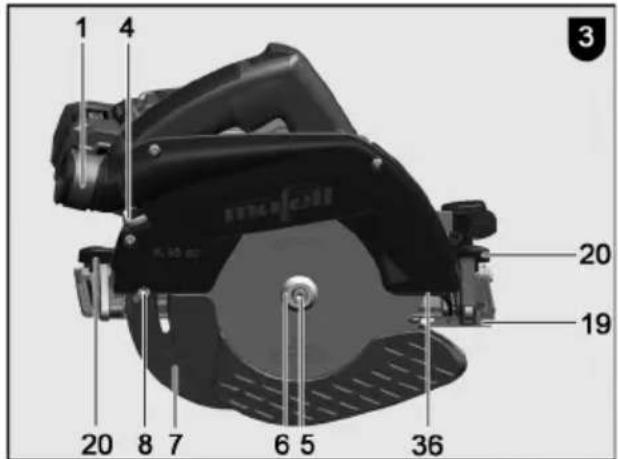

Zagozda reze 7 (sl. 3) prepreci zatikanje listaŽage pri vzdolznem rezanju. Pravilen razmik do listaŽage je prikazan na (sl. 4).

• Za nastavitev vijak 8 (sl. 3) popustite s prilożenim šestrobim izvjacem 4 (sl. 3).
• Zagozdo reže nastavite tak, da jo premikate v njeni vzdolžni reži in nato znova pritegne tujak.

5 Obratovanje

Med delovanjem lahko pod ustreznimi pogoji - predvsem pri suhem zraku, materialih kot so npr. prevlečeni materiali plošć in brez antistaticne sesalne gibke cevi - prek upravljacva pride do elektrostaticne razelektritve.

Aktivira se zašcitna funkcjaja elektronike in stroj preide v varno stanje. Stroj se samodejno izklopi.

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblascene za delo na stroju, pri cemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

5.2 Vklop in izklop

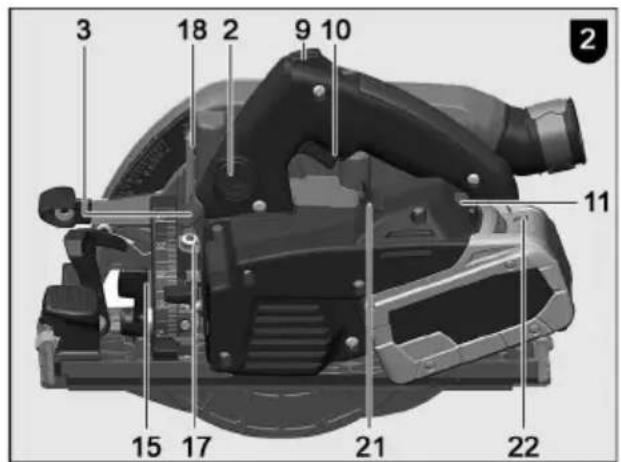

Vklop: blokado vklopa 9 (sl. 2) za deblokiranje pritisnite naprej. Nato pri pritisnjeni blokadi vklopa pritisnite na pritisno stikalo 10 (sl. 2).

Ker gre za stikalo brez aretirnega mehanizma,Žaga teče le tak Dolgo, dokler pritiskate na pritisno stikalo.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obretenitvi regulira stevilo vrtljajeva nafisno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobremenitvi, tj. list zage se ustavi.

V tem primeru zago izklopite. Nato jo znova vklopite in zagajte naprej z znižano potisno hitrostjo.

Segrevanje stroja vodi do hitrejsega izklopa zaradi preobrenitve.

T vrtljivim stikalom 11 (sl. 2) lahko stevilo vrtljajev lista zage nastavite med 2450 in 5450min^-1 .

stopnja	število vrtljajev min	-1
1	2450
2	3050
3		3650
4		4250
5	4850
6	5450

Skupine materiala

• PVC, pleksi, PA

stopnja:1-6

• trd les, mehek les, slojni les

stopnja:3-6

• Izklop: Za izklop spustite pritisno stikalo 10 (sl. 2). Z vgrajeno avtomatsko zavoro jeČas izteka listaŽage omejen na pribl. 1 - 2 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno krožno Žago zavaruje pred nehotenim vklopom.

5.3 Luc

Elektricno orodje je opremljeno z svetlobnim modulom 36 (sl. 3).

Svetlobni modul se ob vklopuŽage oskrbuje dolocen cs in je nato pripravljen za obratovanje.

V obratovalni pripravljenosti svetlobni modul ob premikuŽage avtomatsko pržge luc ter jo pri daljsem mirovanjuugasne.

5.4 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 0 in 66 mm.

V ta namen postopajte na sledeč način:

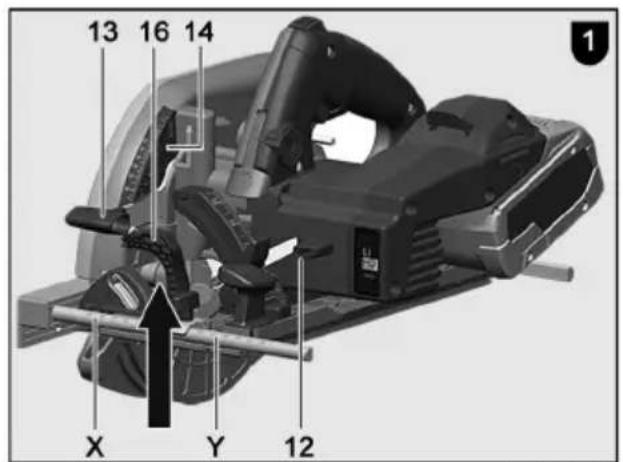

• Popustite zatično ročico 12 (sl. 1).
  S potopno rocico 13 (sl. 1) nastavite globino reza.
• Nastavljeno globino lahko odčitate na lestvici 14 (sl. 1). Kot kazalec pri tem služi poševen rob pogrezne ročice.
• Ponovno pritegnite zaticno rocico 12 (sl. 1).

Globino reza vedno nastavite pribl. 2 do 5mm vec, kot je debelina materiala, ki se reze.

5.5 Nastavitev za poševne reze

Sklop za zaganje lahko za posevni reze nastavite na vsak poljuben kot od 0^ do 45^ .

• Za poševno lego Žago namestite v izhodiščni položaj in jo podprite takto, da lahko zavrtite sklop za Žaganje.
• Popustite ročico 15 (sl. 2).
  V skladu z lestvico na zaucnem segmentu nastavite kot.
  Nato pritegnite rocico 15 (sl. 2).

5.6 Potopni rezi

Nevarnost

Nevarnost udarca nazaj pri potopnih rezih! Pred potopom prislonite stroj z zadnjim robom osnovne plošće na omejevalnik, ki je pritjen na obdelovanec. Pri potopu stroj Čvrsto držite za ročaj in ga rahlo potikajte naprej!

• Popustite zaticno rocico 12 (sl. 1) in s pogrezno rocico 13 (sl. 1) stroj postavite v najvisji položaj.
• Z vzvodom 16 (sl. 1) popolnama odprete premicni zašcitniPokrov, tak da lahko stroj namestite na obdelovanec. List se zdaj nahaja prosto nad materialom in se lahko izravna za zaris.
• Vklopite stroj in potopno rocico 13 (sl. 1) pritisnite navzdol. Tako se list zage navpično pogrezne v obdelovanec. Pri tem odčitajte potopno globino na lestvici 14 (sl. 1). Zagozda reže se med potopnim postopkom premakne navzgor. Kakor hitro se pri premiku stroja napraj reža za listom zage sprosti, se zagozda reže premakne nazaj v normalno lego.

Pri ponavljaoch potopnih rezih z enako globino lahko potopno globino predhodno nastavite.

V ta namen postopajte na sledeč način:

Stroj nastavite na zeeleno globino reza.
- Odpritewivojni vijak 17 (sl.2) in omejevalni drog 18 (sl.2) postavite navzdol do konca.
Znova pritegnite privojni vijak. Po koncanem potopnem rezanj omejevalno palico postavite v zgornjo pozicijo.

5.7 Zaganje po zarisu

Premicni kazalec zarisa 19 (sl. 3) se tudi pri poševnih rezih avtomatsko prilagodi. Zarisni rob ustreza notranji strani listaŽage. Za poševne reze lahko zaris vidite skozi odprtino na levi strani zgornjega zašcitnegaPokrova (pušcica, sl. 1).

• Zagočvsto držite za ročaje in jo s sprednjim delom osnovne plošće namestite na obdelovanec.
• Ročno krožno Žago vklopite (glejte poglavje 5.2) in jo enakomerno potiskajte v smeri rezanja.
• Po končanem rezanju Žago izklopite tak, da spustite pritisno stikalo 10 (sl. 2).

5.8 Zaganje z vzporednim omejevalnikom

Vzporedni omejevalnik služi za zaganje vzporedno z ze obstojecim robom. Pri tem se lahko omejevalnik namesti na zago takao desno kot tudi levo. Pri tem znaša območje rezanja na desni strani 33 - 130 mm (kazalec za odčitanje "X" sl. 1), na levi strani pa 163 - 300 mm (rob za odčitanje na robu kazalca "Y" sl. 1).
- Rezalno širino lahko po sprostitvi krilatih vijakov 20 (sl. 3) nastavite, tak do ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnefte.

Poleg tega se lahko vzporedni omejevalnik z enostavnim aberrom (vodilna ploskev za rob obdelovanca kaze navzgor) uporabi tudi kot dvojna opora za boljse vodenje rocne krozne zag. Zdaj lahko zago vodite vzdolžvodila, pritjenega na obdelovanec.

5.9 Delospodnjim prijemalmim omejevalom

Spodnji prijemalni omejevalnik služi za delo vzporedno z ze obstojecim robom. Pri tem se lahko omejevalnik namesti na zago takao desno kot tudi levo. Pri tem obmocje rezanja na desni strani znaša pribl. 12-40 mm, na levi strani pa pribl. 30 - 210mm

• Rezalno širino lahko po sprostitvi krilatih vijakov 20 (sl. 3) nastavite, tak do ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnete

6 Vzdrževanje in servisiranje

Nevarnost

Pri vseh servisnih delih izvlecite akumulator.

MAFELL stroji so zasnovani za obratovanje z malovzdrževanja.

Vstavljeni kroglicni lezaji so namazani za celotno ziviljensko dobo. Po daljsem casu obratovanja priporocamo, da stroj oddate v pregled pooblascenem MAFELL servisu.

Za vsa mazalna mesta uporabite le nase specialno mazivo, naroc. st. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje Časa, ga skrbn očistite. Napršite gole kovinske dele s sredstvom proti rji.

6.2 Transport

Za priložene litij-ionske baterije veljao zahteve zakonodaje o nevarne blagu. Akumulatorje lahko uporabnik brez nadalnjih omejitev prevaza po cesti.

Pri posiljanju s strani tretjih oseb (npr. letalski prevoz ali špedicija) je treba upoševati posebne zahteve za pakiranje in označevanje. Pri pripravi paketa se je treba posvetovati s strokovnjakom za nevarno blago.

Akumulatorje posljite le, ce je ohisi je neposkodovano. Odpnte kontakte zalepite in akumulator zapakirajte tako, da se v embalazi ne premika.

Upostevajte tudi morebitne nadaljinje nacionalne predpise.

6.3 Odstranitev akumulatorjev/baterij v odpad

Elektrica orodja, akumulatorje, dodatno opremo in embalazo je treba recikirati na okolju prijazen naacin.

Elektricega orodja in akumulatorjev/baterij ne odvrzite v gospodinjske opadke!

Le za države EU:

V skladu z evropsko direktivo 2002/96/ES je treba elektricna orodja, ki niso več uporabna, in v skladu z evropsko direktivo 2006/66/ES okvarjene ali izrabljene akumulatorje/baterije zbirati ločeno in reciklirati na okolju prijazen način.

Akumulatorje/baterije, ki niso več uporabne, zavrzite neposredno v:

Nemčija

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Nemčija

Akumulatorji/baterije:

Litij-ionske:

Upostevajte napotke v razdelku
»Transport«, stran 196.

Pridržujemo si pravico do spremb.

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojeci h motenj vedno zahteva veliko pozornost in previdnost. Pred tem izvolecite akumulator!

V nadaljevanju so navedene najpogostejse motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Žage ni možno vklopiti	Akumulator je prazen	Napolnite akumulator
	Akumulator ni zaskočen v končnem položaju	Akumulator pritsnite, da popolnama zaskovi
Akumulator skoraj prazen, LED lučka na akumulatorju utripa.	Elektronika varuje akumulator pred globoko izpraznitvjo.	Preverite, pritsnite tipko 22 (sl. 2 + 5).Če sveti le še ena LED lučka, napolnite akumulator.
Preobremenitev, Žaga se izklopi.	Zaradi daljše obretenitve se je Žaga ali akumulator pregrel.Oglasi se opozorilni signal (pisk).Dokler se Žaga ali akumulator ne ohladita, boste ob vsakem ponovnem poskusu vklopa ponovno slišali pisk.	Pustite, da se Žaga in akumulator ohladita.Akumulator lahko v polnilniku z zračnim hlajenjem hitreje ohladite.Zago lahko z drugim akumulator v praznem teku prav takо hitreje ohladite.
Žaga se v primeru nenadega povečanja obretenitve izklopi.	Z nenadnim porastom obretenitve skokovito poraste tudi potreben elektrčni tok Žage.Oglasi se opozorilni signal (pisk).Ta porast, ki se lahko pojavni nenadni blokadi ali udarcu nazaj, se meri in spreži izklop.	Žago izklopite takо, da spustite pritsisko stikalo.Nato jo lahko znova vklopite in normalno delate naprej.Skušajte preprečiti ponovno blokiranje.
Motnja Vzrok Odprava
Stroj se med delovanjem izklopi	Elektrostatica naelektritev. Aktivira se zašcitna funkcjia elektronike in stroj preide v varno stanje. Stroj se izklopi.	Uporabite antistatično sesalno gibko cev
List Žage se pri potiskanju naprej zatika	Premočan potisk naprej	Zmanjšajte potisno hitrost
	Top list Žage Takoj spustite stika	O. Žago odstranite iz obdelovanca in zamenjalte list Žage
	Napetost v obdelovancu	S pomočjo klna razširite zarezo
	Slabo vodenje Žage	Uporabite vzporedni omejevalnik
	Neravna povrsina obdelovanca	Naravnajte povrsino
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimeren ali top list Žage	Zamenjalte list Žage
Zamašen izmet ostržkov	Preveč vlăzen les	Očistite izmet ostržkov Uporaba suhega lesa
	Dolgo rezanje brez odsesavanja	Žago priklopite na eksterno sesalno napravo, nthr. mali odpraševalnik
Nenaden pojav dima iz ohišja motorja	Preobremenitev strojne elektronike	Prekinite dovajanje energije, tak da odstranite akumulatorski paket. Nastajanje dima se prekine. Akumulatorja ne vstavljaje več! Preprečite vdirhavanje dima!
Žagin list vibrira v obdelovancu	Žagin list ni pravilno naravnan	Zategnite Žagin list
	Obdelovanec ni pritryn Obdelovanec pritrdite z vpenjali
Spodnji premični zašcitniPokrov se ne zapira ali pa se zapira le počasi	Ostružki in kosi lesa v spodnjem premičnem zašcitnemPokrovu	Odstranite ostružke in kose lesa

8 Poseben pribor

• list zage-HM 185 x 1,8 x 20, 16 zob (vzdolznirez) naroč. Št. 092494
• list zage-HM 185 x 1,8 x 20, 32 zoB (precni rez) naroc. st. 092493
• vodilo F80, dolžina 800 mm naroc. st. 204380
• vodilo F110, dolžina 1100 mm naroč. st. 204381
• vodilo F160, dolžina 1600 mm naroc. st. 204365
• vodilo F210, dolžina 2100 mm naroč. st. 204382
• vodilo F310, dolžina 3100 mm naroč. Št. 204383
• vodilni mehanizem M naroc. st. 208170
• vodilni mehanizem ML naroč. Št. 204378
• kotni omejevalnik F-WA naroč. Št. 205357

• Pribor za vodilo:

• primež F-SZ180MM (2 kosa) naroc. st. 207770

• povezovalni kos F-VS naroč. Št. 204363

• torba z vodili TZ-FST1600 naroc. st. 095257

• komplet torbe z vodili F80/160 s kotnim omejevalnikom vsebuje: F80 + F160 naroč. st. 209592 + povezovalni kos + kotni omejevalnik + 2 primeža + torpedo z vodili

• komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos + 2 naroc. st. 209591 primeza + turbo z vodili
• spodnje prijemalno omejevalo UA naroč. Št. 206073
• Sesalno-vpenjalni systemd Aerofix F-AF 1 vsebuje: 1,3 m tirnico, adapter za naroc. st. 204770 zgoraj in spodaj, fleksibilna cev
• Akku-PowerStation APS M naroč. Št. 094492
• Akku-PowerStation APS M GB naroc. st. 094493
• Akumulator - PowerTank 18 M 99 LiHD naroč. Št. 094503
• Akumulator - PowerTank 18 M 144 LiHD naroč. Št. 094498
• Power komplet 2: 2x 18 M 99 LiHD + APS M naroč. Št. 209599
• Power komplet 3: 2x 18 M 144 LiHD + APS M+ naroč. Št. 209598
• Fleksibilna cev FXS-L, dolžina 3,2 m naroč. st. 205276
• KončniPokrovi zap.F-EK naroc. st. 205400
• Oprijemni profil zap. F-HP 6.8M naroč. Št. 204376
• Zašcita pred pretrgom zaradi ostruzkov zap. F-SS 3,4M naroč. Št. 204375
• Vreča za ostružke naroc. st. 206921

9 Risba razstavljenega stanja inseznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši splletni strani: www.mafell.com

Slovenčina

Obsah

1 Vysvetlenie znakov 201
2 Udaje o vyrobku 201
2.1 Udaje o vyrobcovi 201
2.2 Udaje o akumulatore 201
2.3 Oznacenie stroja 201
2.4 Technické udaje 202
2.5 Emisie 203
2.6 Obsah dodávky 203
2.7 Bezpečnostné zariadenia 204
2.8 Pouzivanie podla predpisov 204
2.9 Ostatné riziká 204
3 Bezpečnostné poukyny 204
4 Zmena vybavy / nastavenie 207
4.1 Nabitie batie 207
4.2 Vlozenie baterie 207
4.3 Odstranenie baterie 208
4.4 Odsávanie triesok 208
4.5 Volba pilového listu 208
4.6 Vymena pilového listu 208
4.7 Klin na stiepanie dreva 208
5 Prevadzka 208
5.1 Spustenie do prevadzky 209
5.2 Zapnutie a vypnutie 209
5.3 Svetlo 209
5.4 Nastavenie hibky rezu 209
5.5 Nastavenie pre šikmé rezy 209
5.6 Ponorné rezy 210
5.7 Pilenie podla narysu 210
5.8 Pilenie's parallelnou zarazkou 210
5.9 Prace so zarazkou uchopenia 210
6 Udrzba a opravy 210
6.1 Uskladnenie 211
6.2 Preprava 211
6.3 Likvidácia akumulátorov/batérii 211
7 Odstrańovanie poruch 212
8 Zvlastne prisluensstvo 213
9 Explozivny vykres a zoznam nahradnych dielov 214

1 Vysvetlenie znakov

Tento symbol sa nachadza na vsetkych miestach, kde najdete informacia o vasej bezpečnosti.

Pri nedodržiavaní možu byt'nasledkom velmi tăké zranenia.

Tento symbol oznacuje moznu skodlivu situaciu.
