NAVODILA ZA UPORABO T1595.6 HDA SOLO

5.5 Nožni hidrostatični menjalnik (04, 05) 139

7.5.2 Vožnja z nožnim hidrostatičnim

8.2 Čiščenje ohišja, motorja in menjalni-

ka........................................................145

8.3 Čiščenje izmetalnega kanala (18) ......145

12.1 Prikaz napak na zaslonu in odpravlja-

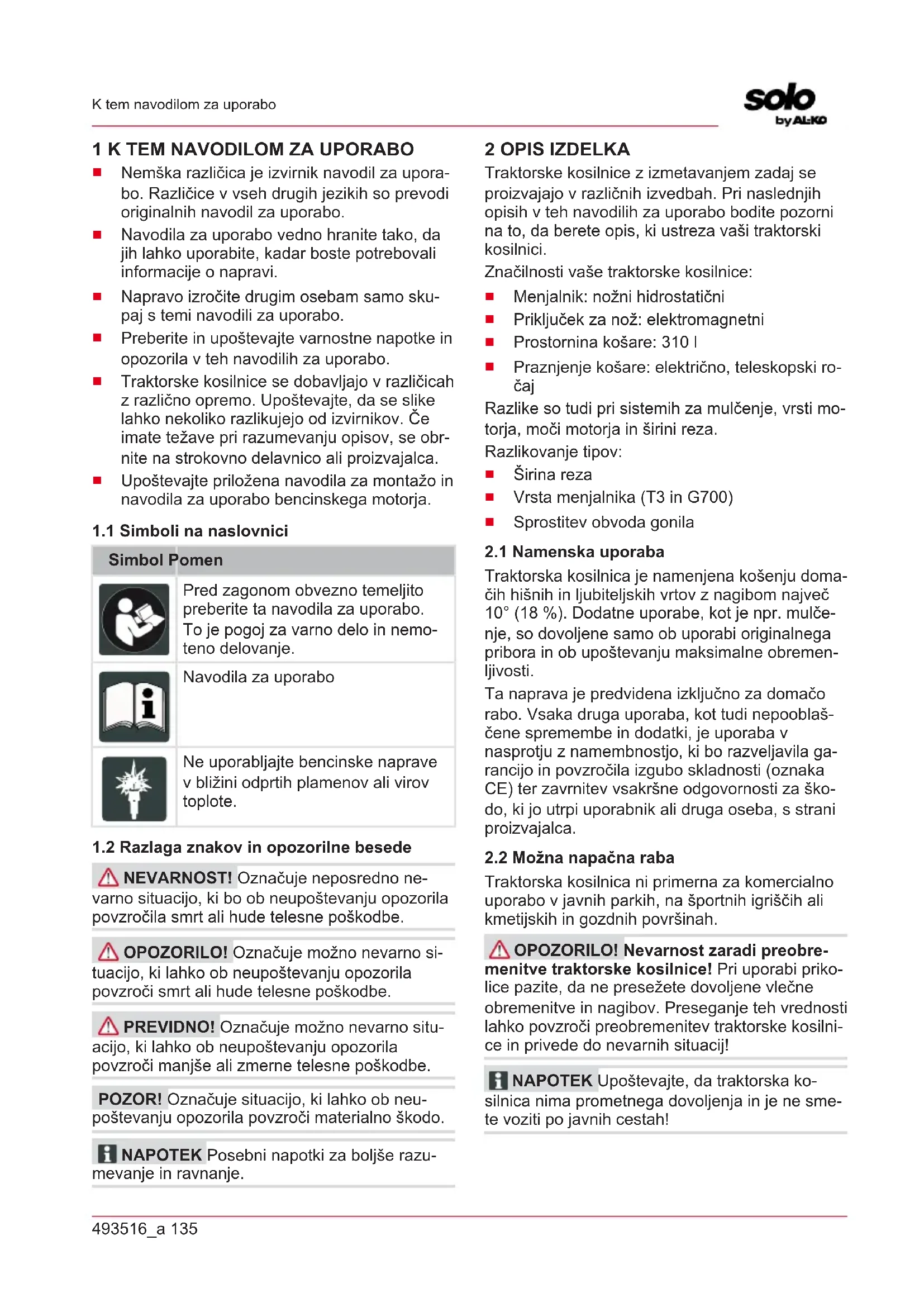

Nemška različica je izvirnik navodil za upora- bo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.

Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

Traktorske kosilnice se dobavljajo v različicah z različno opremo. Upoštevajte, da se slike lahko nekoliko razlikujejo od izvirnikov. Če imate težave pri razumevanju opisov, se obr- nite na strokovno delavnico ali proizvajalca.

Upoštevajte priložena navodila za montažo in navodila za uporabo bencinskega motorja.

NEVARNOST! Označuje neposredno ne- varno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe. OPOZORILO! Označuje možno nevarno si- tuacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe. PREVIDNO! Označuje možno nevarno situ- acijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe. POZOR! Označuje situacijo, ki lahko ob neu- poštevanju opozorila povzroči materialno škodo. NAPOTEK Posebni napotki za boljše razu- mevanje in ravnanje. 2 OPIS IZDELKA Traktorske kosilnice z izmetavanjem zadaj se proizvajajo v različnih izvedbah. Pri naslednjih opisih v teh navodilih za uporabo bodite pozorni na to, da berete opis, ki ustreza vaši traktorski kosilnici. Značilnosti vaše traktorske kosilnice:

Menjalnik: nožni hidrostatični

Priključek za nož: elektromagnetni

Praznjenje košare: električno, teleskopski ro- čaj Razlike so tudi pri sistemih za mulčenje, vrsti mo- torja, moči motorja in širini reza. Razlikovanje tipov:

Traktorska kosilnica je namenjena košenju doma- čih hišnih in ljubiteljskih vrtov z nagibom največ 10° (18%). Dodatne uporabe, kot je npr. mulče- nje, so dovoljene samo ob uporabi originalnega pribora in ob upoštevanju maksimalne obremen- ljivosti. Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaš- čene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila ga- rancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za ško- do, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

2.2 Možna napačna raba

Traktorska kosilnica ni primerna za komercialno uporabo v javnih parkih, na športnih igriščih ali kmetijskih in gozdnih površinah. OPOZORILO! Nevarnost zaradi preobre- menitve traktorske kosilnice! Pri uporabi priko- lice pazite, da ne presežete dovoljene vlečne obremenitve in nagibov. Preseganje teh vrednosti lahko povzroči preobremenitev traktorske kosilni- ce in privede do nevarnih situacij! NAPOTEK Upoštevajte, da traktorska ko- silnica nima prometnega dovoljenja in je ne sme- te voziti po javnih cestah!SI 136 493516_a Varnostni napotki

2.3 Simboli na napravi

Pred zagonom preberite navodila za uporabo! Med košnjo se morajo druge ose- be, zlasti otroci in živali, umakniti iz delovnega območja. Pred vzdrževalnimi deli in popra- vili izvlecite ključ za vžig! Pozor – nevarnost! Z rokami in nogami ne segajte v bližino rezil! Ne vozite na nagibih več kot 10° (18%)! Nevarnost: Ne vstopajte! Nevarnost opeklin zaradi vročih površin!

2.4 Varnostne naprave in zaščita

OPOZORILO! Nevarnost zaradi odstra- njenih ali spremenjenih zaščitnih naprav! Vsakršna uporaba z odstranjenimi ali spremenje- nimi zaščitnimi napravami je prepovedana. Okvarjene zaščitne naprave je treba takoj popra- viti ali zamenjati! Med zaščitnimi napravami so predvsem:

Kontaktno stikalo za sedež

Otroci in druge osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo upo- rabljati.

Upoštevajte lokalne predpise o minimalni sta- rosti upravljavca.

Poučite otroke in mladostnike, da se ne igrajo z napravo.

Poskrbite, da v območju nevarnosti ne bo drugih oseb.

Uporabnik je odgovoren za nesreče drugih oseb in njihove lastnine.

Ne kosite med nevihto. Ni zaščite pred uda- rom strele.

Ne kosite na nagibih več kot 10° (18%).

Vedno rahljajte prečno na pobočje.

Upoštevajte krajevne komunalno dovoljene čase uporabe.

Traktorska kosilnica lahko zaradi lastne teže povzroči hude telesne poškodbe. Pri nalaga- nju in razkladanju traktorske kosilnice za transport v vozilu ali prikolici bodite posebno previdni.

Ne uporabljajte traktorske kosilnice v slabo prezračevanih delovnih območjih (npr. v ga- raži). Izpusti vsebujejo strupeni ogljikov mo- noksid in druge škodljive snovi.

4 RAZPAKIRANJE IN MONTAŽA

TRAKTORJA Pri razpakiranju in montaži traktorja upoštevajte priložena navodila za montažo. NAPOTEK Upoštevajte tudi priložena na- vodila za uporabo bencinskega motorja. OPOZORILO! Nevarnost zaradi nepopol- ne montaže! Traktorske kosilnice ne smete upo- rabljati, dokler ni popolnoma montirana! Opravite vsa montažna dela, opisana v navodilih za mon- tažo. V primeru nejasnosti se s strokovnjakom posvetujte o pravilni izvedbi montaže! Preverite, ali so vse varnostne in zaščitne naprave montira- ne in delujoče! 5 UPRAVLJALNI ELEMENTI V nadaljevanju so opisani upravljalni elementi traktorske kosilnice z izmetavanjem zadaj. Bodite pozorni na to, da berete opis, ki ustreza vaši trak- torski kosilnici.

5.1 Standardna armaturna plošča (02)

V nadaljevanju so pojasnjeni elementi standar- dne armaturne plošče. Regulacija števila vrtljajev motorja NAPOTEK Upoštevajte, da aktiviranje re- gulatorja med vožnjo vpliva na hitrost! Regulator z vgrajeno loputo za zagon: Če premaknete regulator (02/2), se število vrtlja- jev motorja poveča ali zmanjša. V najvišjem polo- žaju se vklopi loputa za zagon. Vklop lopute za zagon: Regulator potisni- te popolnoma navzgor do oznake lopute za zagon. Ta položaj uporabljajte izključ- no za zagon motorja. Napotek: Nekatere različice traktorjev imajo ločen gumb za loputo za zagon (02/1) na armaturi. V tem primeru je treba tega sočasno povleči ob zagonu traktorja. Ko se motor zažene, gumb počasi znova potisnite nazaj! Košnja: V tem položaju motor deluje z največjim številom vrtljajev. Prazen tek: V tem položaju motor deluje z najmanjšim številom vrtljajev. Ključavnica za vžig (02/4) Položaj Namen 0 Izklopi motor. Ključ za vžig lahko odstranite. I Vklopi žaromete. Po zagonu motorja se žarometi vklo- pijo v tem položaju. II To je delovni položaj, ko motor delu- je. III To je položaj za zagon motorja. Takoj ko je motor zagnan, spustite ključ. Nato se vrne v delovni položaj II.

5.2 Armaturna plošča z zaslonom (03)

Napetost baterije Napotek: Če ključ za vžig ostane v ključavnici v položaju »I«, se štetje skupnih ur obratovanja nadaljuje. 03/13 Ponastavitev dnevnih ur obratovanja na »0«. Napotek: Na »0« lahko ponastavite samo dnevne ure obratova- nja, skupnih ur pa ne.

pri okvari ali izpraznitvi baterije zaganjalnika.

Kabelski vod med motorjem in baterijo je prekinjen.

Varovalka je okvarjena (15 A – modra).

Generator na motorju je v okvari.

pri izpraznjeni bateriji zaganjalnika. Napotek: Če sveti ta prikaz, poiščite servisno delavnico! 03/3 ko je košara za travo polna. Izpraznite košaro za travo. 03/4 ko je kosilna naprava vklopljena. 03/6 ko je kosilna naprava sproščena za vzvratno vožnjo. 03/7 pri dvignjeni košari za travo ali če košara ni pravilno zaprta.493516_a 139 Zagon Polo- žaj Oznaka Prikaz sveti: 03/8 pri vklopljenih žarometih. 03/9 ko je zavora aktivirana ali blokirana. 03/10 ko je količina goriva v rezervoarju le še približno 1,5litra. 03/11 če raven olja ne dosega določene ravni. 03/12 če voznik traktorja sestopi pri:

delujočem motorju (zavora je blokirana)

(04) Traktorske kosilnice so opremljene s hidrostatič- nim menjalnikom. Nekateri modeli so opremljeni s tempomatom. Za vožnjo naprej in vzvratno vožnjo sta na desni strani vgrajena dva ločena pedala. Smer vo- žnje Opis Naprej Če želite voziti naprej, pritisnite des- ni pedal (04/2). Vzvratno Če želite voziti vzvratno, pritisnite levi pedal (04/1). Napotek: Če je pritisnjen samo pe- dal za vzvratno vožnjo, se kosilna naprava izklopi. Košnja pri vožnji vzvratno: glejte Poglavje 7.5.5 "Košnja s traktorsko kosilnico", stran143.

5.5 Nožni hidrostatični menjalnik (04, 05)

Nastavitev višine reza Kosilno napravo traktorja je z ročico (06/2) desno od voznikovega sedeža mogoče prestaviti v raz- lične višinske stopnje.

1. Premaknite nastavitveno ročico (06/2) v žele-

ni smeri. Premik ročice navzdol pomeni manj- šo višino reza, premik ročice navzgor pomeni večjo višino reza. Vklop kosilne naprave Električni vklop: V območju armaturne plošče je stikalo (02/5). Z njim vklopite kosilno napravo (tj. položaj »1«). 6 ZAGON OPOZORILO! Nevarnost zaradi nepopol- ne montaže! Traktorske kosilnice ne smete upo- rabljati, dokler ni popolnoma montirana! OpraviteSI 140 493516_a Zagon vsa montažna dela, opisana v navodilih za mon- tažo. V primeru nejasnosti se s strokovnjakom posvetujte o pravilni izvedbi montaže! Preverite, ali so vse varnostne in zaščitne naprave montira- ne in delujoče!

6.1 Preverjanje kosilne naprave

Pred uporabo obvezno preglejte, ali so rezalna orodja, pritrdilni vijaki in celotna rezalna enota ob- rabljeni ali poškodovani. Za preprečevanje nerav- notežja je treba obrabljene ali poškodovane nože zamenjati z novimi.

OPOZORILO! Nevarnosti pri delu z gori- vom! Gorivo je močno vnetljivo. Rezervoar za gorivo polnite samo na prostem! Ne kadite! Ne točite, ko motor deluje ali je vroč! Za točenje uporabljajte primeren lijak ali polnilno cev, da se gorivo ne razlije na motor, ohišje ali zemljo. Iz varnostnih razlogov je treba pokrov rezervoarja za bencin in druge priključke rezervoarja v prime- ru poškodb zamenjati. V primeru prelivanja goriva motorja ne smete zagnati. Traktor morate umakniti z mesta, one- snaženega z gorivom, razlito gorivo pa vpiti oz. obrisati s krpo s tal, z motorja in ohišja. Izogibajte se vsakršnemu poskusu zagona, dok- ler ostanki goriva ne izhlapijo. Gorivo hranite izključno v za to predvidenih poso- dah. Uporabljajte neosvinčen bencin, min. z oktanskim številom 91. Polnjenje rezervoarja

1. Po potrebi izklopite motor in zaradi varnosti

izvlecite ključ za vžig.

Traktorske kosilnice se dobavljajo s košaro za travo. Upoštevajte, da se slike lahko nekoliko raz- likujejo od izvirnikov. Nastavitev javljalnika ravni napolnjenosti košare za travo Javljalnik ravni napolnjenosti prek troblje sporoči, kdaj je treba košaro za travo izprazniti. Javljalnik ravni napolnjenosti je mogoče nastaviti v 6 položajev glede na stanje rezanega materia- la. Pri suhem rezanem materialu potisnite javljal- nik ravni napolnjenosti v manjše položaje. Pri mo- krem ali vlažnem rezanem materialu nastavite javljalnik ravni napolnjenosti v daljše položaje. To vpliva na polnjenje košare za travo.

1. Izklopite motor (glejte Poglavje 7.4 "Zagon in

zaustavitev motorja", stran142).

1. Držite košaro za travo z eno roko na ročaju

košare (11/1) in z drugo roko na držalni odpr- tini na zadnji strani (11/2).

vo naprej (12), da se sprednji del košare za travo zaskoči.

4. Nato znova zasukajte košaro za travo

navzdol (13/a).493516_a 141 Upravljanje traktorja

6.6 Preverjanje varnostnih naprav

Kontaktno stikalo zavore zagotavlja, da motorja ni mogoče zagnati, če zavora ni aktivirana.

1. Motor je izklopljen.

2. Usedite se na voznikov sedež.

4. Poskusite zagnati motor (ključ za vžig v polo-

2. Usedite se na voznikov sedež.

5. Poskusite zagnati motor (ključ za vžig v polo-

sedeža Kontaktno stikalo sedeža zagotavlja, da se motor izklopi, takoj ko pri vklopljeni kosilni napravi na voznikovem sedežu nihče več ne sedi.

1. Usedite se na voznikov sedež.

večjim številom vrtljajev.

1. Usedite se na voznikov sedež.

večjim številom vrtljajev.

sprožite stikalo za odpiranje. NAPOTEK Motor se mora izklopiti!

3. Usedite se na voznikov sedež.

Med košnjo vedno nosite trdne čevlje in dol- ge hlače. Nikoli ne kosite bosi ali v odprtih sandalih.

Temeljito preverite teren, na katerem boste uporabili traktorsko kosilnico. Odstranite vse kamne, palice, žice, kosti in druge tujke, ki biSI 142 493516_a Upravljanje traktorja jih kosilna naprava lahko zagrabila in odvrgla. Na tujke bodite pozorni tudi med košnjo.

Opravite vsa dela, opisana v napotkih za za- gon. To še posebej velja za preverjanje var- nostnih naprav.

Za vlečenje bremen uporabljajte samo priklop! Ne prekoračite podprte obremenitve.

OPOZORILO! Nevarnost zaradi neustre- znega pribora ali napačne uporabe pribora! Vedno uporabljajte samo originalni pribor proi- zvajalca traktorja! Upoštevajte predpise za upora- bo v vsakokrat priloženih navodilih za uporabo! Uporaba neodobrenega pribora ali napačna upo- raba pribora lahko povzroči velike nevarnosti za upravljavca in druge osebe. Lahko pride do preo- bremenitve traktorske kosilnice. To lahko povzro- či hude nesreče.

7.3 Potiskanje traktorske kosilnice (15, 16)

PREVIDNO! Nevarnost pri potiskanju na nagibu! Traktorsko kosilnico potiskajte samo po vodoravnih površinah! Na nagibih se lahko trak- torska kosilnica nenadzorovano odpelje navzdol. Pri nožnem hidrostatičnem menjalniku Obvodna ročica (15/1) je v ohišju zadnjega des- nega kolesa. Odklepanje obvoda pri gonilu T3 (tip: T15, T16, T18):

ð Traktor sedaj lahko potiskate.

7.4 Zagon in zaustavitev motorja

1. Sedite na voznikov sedež.

motorja v zgornji položaj. Odvisno od različi- ce opreme je tam oznaka za loputo za zagon. Če ni, povlecite ločen gumb za loputo za za- gon (02/1).

5. Vstavite ključ za vžig v ključavnico za vžig

7. Nato spustite ključ za vžig, ki samodejno sko-

torja v položaj za prazni tek.

5. Izvlecite ključ za vžig.

OPOZORILO! Nevarnost zaradi vročega motorja! Pri zaustavitvi motorja poskrbite, da vroči deli motorja (npr. zvočna izolacija) ne more- jo vžgati predmetov ali materialov v bližini!

7.5 Vožnja s traktorjem

OPOZORILO! Nevarnost zaradi neprila- gojene hitrosti! Zlasti na začetku vozite počasi, da se privadite na način vožnje in zaviranje trak- torja! Pred vsako spremembo hitrosti je treba hit- rost vožnje zmanjšati, da ima voznik v vsakem trenutku nadzor nad obnašanjem traktorske kosil- nice in da se le-ta pri tem ne more prekucniti! Traktor je opremljen z nožnim hidrostatičnim me- njalnikom.

30sekund, da se optimizira viskoznost olja menjalnika. Nato lahko vozite traktor. Kosilno napravo vklopite šele po nekajminutnem de- lovanju motorja.

7.5.2 Vožnja z nožnim hidrostatičnim

2. Nastavite kosilno napravo na največjo višino

7. Za zaustavitev sprostite stopalko in pritisnite

zavorni pedal (05/1). NAPOTEK Vsakič ko zapustite traktor, vedno aktivirajte blokirno ročico pri pritisnjenem zavornem pedalu, da se traktor ne odpelje!

7.5.3 Vožnja s tempomatom

NAPOTEK Tempomat je mogoče vklopiti samo pri vožnji naprej. Če sprožite zavoro, se tempomat samodejno izklopi. Vklop/izklop tempomata:

OPOZORILO! Nevarnost zaradi napak pri vožnji na nagibih! Pri vožnji na nagibih morate biti posebno previdni! Ni »varnega« nagiba. V ta namen upoštevajte zlasti naslednje napotke za varnost! Če se hočejo kolesa obrniti ali če se vo- zilo pri vožnji na nagibu zagozdi, odklopite kosil- no napravo in priklopne naprave. Nato zapustite nagib s počasno vožnjo naravnost! Če je posoda za travo polna, se poveča nevarnost, da se trak- torska kosilnica zaradi teže prekucne!

Ne vozite na nagibih več kot 10° (18%). Pri- mer: to ustreza 18 cm višinske razlike na me- ter dolžine.

Vzdržujte majhno hitrost vožnje.

Za čisto košnjo je treba hitrost vožnje prilagoditi lastnostim trave. Pri košnji izberite največ 2/3 ma- ksimalne možne hitrosti vožnje na pedalu. Maksi- malna hitrost traktorja je prilagojena izključno za vožnjo brez vklopljene kosilne naprave. Običajna višina reza je 4–5 cm. To ustreza 2.ali3. zarezi višinske nastavitve (06/2). Pri vla- žni in mokri travi kosite z višjo nastavitvijo višine reza. Pri zelo visoki travi je primerna košnja v dveh sto- pnjah. Pri prvem prehodu nastavite kosilno na- pravo na maksimalno višino reza. Pri drugem prehodu lahko nato nastavite želeno višino.

jev motorja v delovni položaj.

3. Nastavite kosilno napravo na največjo višino

7.5.5.2 Košnja pri vožnji vzvratno

NAPOTEK Če je pritisnjen samo pogonski pedal za vzvratno vožnjo, se kosilna naprava izklopi.

1. Pritisnite tipko »Košnja vzvratno« ( 02/6) in v

5 sekundah še pedal (04/1) za vzvratno vo- žnjo. OPOZORILO! Nevarnost nesreče pri vzvratni košnji! Pri vzvratni košnji upoštevajte zadajšnje okolje! Med vzvratno vožnjo kosite sa- mo, če je to res nujno!SI 144 493516_a Čiščenje traktorske kosilnice

7.5.5.3 Izklop kosilne naprave

OPOZORILO! Nevarnost zaradi delovanja nožev po izklopu! Vrteči se/zaustavljajoči se re- zalni noži lahko porežejo roke in noge! Z rokami in nogami zato ne segajte v bližino rezil!

1. Vklopite kosilno napravo, ko je klecno stikalo

izklopljeno (02/5, položaj »0«). Kosilno napravo je mogoče izklopiti med mirova- njem in med vožnjo traktorja. OPOZORILO! Nevarnost telesnih po- škodb zaradi odmetavanja predmetov! Pri pre- hajanju prek prodnatih ali gramoznih površin lah- ko kosilna naprava povleče predmete in jih nato izvrže.

NAPOTEK Ko je košara za travo polna, se sproži zvočni signal. Najkasneje takrat je treba košaro izprazniti. Odvisno od različice opreme ima vaša traktorska kosilnica električno praznjenje košare za travo ali ročno praznjenje košare za travo s sprožilnim ro- čajem. Za vse vrste košar velja:

Praznjenje košare za travo je mogoče opravi- ti z voznikovega sedeža.

Če se pri vklopljeni kosilni napravi košara za travo preklopi navzgor oz. obesi, se motor izklopi.

na levi strani voznikovega sedeža.

2. Za zapiranje košare za travo znova pritisnite

klecno stikalo. Praznjenje košare za travo s sprožilnim ročajem

1. Izvlecite sprožilni ročaj iz košare za travo (17/

Upoštevajte, da trava ob različnih časih različno raste. Priporočena vrednost ob začetku pomladi je kratek interval košnje. Interval košnje podalj- šajte, ko se hitrost rasti trave med letom zmanjša. Če trave nekaj časa ni mogoče kositi, najprej nastavite večjo višino reza in nato dva dni kasne- je znova pokosite z manjšo višino reza.

7.5.5.7 Košnja visoke trave

Če trava zrase višja kot običajno ali če je preveč vlažna, jo pokosite z nastavljeno večjo višino re- za. Nato znova pokosite z običajno nižjo nastavi- tvijo.

7.5.5.8 Vzdrževanje noža

Skozi celotno sezono košnje skrbite, da je nož oster, da preprečite obrabo in trganje travnih bilk. Raztrgane travne bilke na robovih porjavijo. S tem se zmanjša rast in trava postane dovzetnejša za bolezni.

Za zamenjavo noža uporabljajte samo origi- nalni nadomestni nož.

8 ČIŠČENJE TRAKTORSKE KOSILNICE

Za optimalno delovanje in dolgo življenjsko dobo je treba traktorsko kosilnico redno čistiti. Po vsaki uporabi odstranite umazanijo s traktor- ske kosilnice. Za čiščenje ne uporabljajte visokotlačnega čistil- nika. Vodni curek visokotlačnega čistilnika ali vrtne cevi lahko povzroči poškodbe električne opreme ali ležajev. Zlasti pazite, da motor, menjalnik in obračalni va- lji ter vsa električna oprema ne pridejo v stik z vo- do.493516_a 145 Vzdrževanje OPOZORILO! Nevarnosti pri čiščenju! Pri vseh čistilnih delih velja:

Po čiščenju je treba znova montirati zaščitne naprave, ki so bile zaradi čiščenja odstranje- ne.

NEVARNOST OPEKLIN: Traktorsko kosilni- co očistite šele, ko se ohladi. Motor, menjal- nik in zvočna izolacija so zelo vroči!

NEVARNOST UREZNIN: Pri delih na rezal- nem orodju pazite na oster nož. Pri kosilnih napravah z več rezalnimi orodji lahko premik enega rezalnega orodja povzroči premik dru- gega!

šara za travo zaprta.

8.2 Čiščenje ohišja, motorja in menjalnika

POZOR! Okvara električnega sistema zara- di vdora vode! Pri čiščenju traktorja z vodo pazi- te, da voda ne vdre v električni sistem! Motorja in ležajnih mest (kolesa, menjalnik, ležaje nožev) ne pršite z vodo in ne perite z visokotlač- nim čistilnikom. Vdor vode v sistem vžiga, uplinjač in filter za zrak lahko povzroči motnje. Voda na ležajnih mestih lahko povzroči izgubo maziv in posledično uniče- nje ležajev. Za odstranitev umazanije in ostankov trave upo- rabite krpo, ročno krtačo, krtačo na dolgem roča- ju ali podoben pripomoček.

8.3 Čiščenje izmetalnega kanala (18)

Z rednim čiščenjem se zagotovi gladko delovanje višinske nastavitve reza. Izmetalni kanal je sestavljen iz dveh delov, ki sta potisnjena drug v drugega. Spodnji del je trdno vpet v ohišje kosilne naprave. Zgornji del je mo- goče izvleči za potrebe čiščenja.

9 VZDRŽEVANJE OPOZORILO! Nevarnosti pri vzdrževanju! Pri vseh vzdrževalnih delih velja:

Po vzdrževanju je treba znova montirati za- ščitne naprave, ki so bile zaradi vzdrževanja odstranjene.

NEVARNOST OPEKLIN: Na traktorski kosil- nici delajte šele, ko se ohladi. Motor, menjal- nik in zvočna izolacija so zelo vroči!

NEVARNOST UREZNIN: Pri delih na rezal- nem orodju pazite na oster nož. Pri kosilnih napravah z več rezalnimi orodji lahko premik enega rezalnega orodja povzroči premik dru- gega rezalnega orodja.

V primeru nejasnosti vedno poiščite strokov- no delavnico ali se obrnite na proizvajalca.

9.1 Načrt vzdrževanja

Naslednja dela lahko uporabnik opravi sam. Vsa običajna vzdrževalna dela, servisiranje in popra- vila mora opraviti pooblaščena servisna delavni- ca.SI 146 493516_a Vzdrževanje NAPOTEK Pri večji obremenitvi in višjih temperaturah bodo morda potrebni krajši intervali vzdrževanja od navedenih v zgornji tabeli. Upoštevajte tudi priporočeno letno mazanje v skladu z načrtom mazanja. Dejavnost Pred vsa- ko upora-

Po vsaki uporabi Po prvih 5 urah Vsakih 25ur de- lovanja Vsakih 50ur de- lovanja Pred vsa- kim skla- dišče- njem Preverjanje stanja motorne- ga olja

X X Čiščenje filtra za zrak

Preverjanje vžigalne svečke

Preverjanje zavor (preizku- sno zaviranje na ravni stezi)

Čiščenje traktorske kosilnice X Čiščenje mrežice na zajemu zraka za motor

Odstranjevanje ostankov tra- ve in košnje z menjalnika X X )* Glejte navodila za uporabo proizvajalca motorja.

Za zagotavljanje gladkega delovanja premikajo- čih se delov priporočamo, da najmanj enkrat le- tno namažete naslednja mesta. Pred mazanjem ali pršenjem s krpo očistite vsa mesta za mazanje. Ne uporabljajte vode, da pre- prečite korozijo. Mesta mazanja:

Z oljem v razpršilu popršite ležaj sprednje osi na ogrodju (21/1).

Namažite valjčni ležaj in pesto na sprednji in zadnji osi (23/20) z večnamensko mastjo. NAPOTEK Sprednja in zadnja kolesa je treba za mazanje osi in ležajev demontirati.

Obračalna in ležajna mesta: mazanje vseh premičnih se vrtljivih in ležajnih mest.

Menjava koles se lahko opravi samo na vodorav- ni in trdni podlagi.

torsko kosilnico (npr. s škarjasto dvižno plo- ščadjo) na tisti strani, na kateri želite zame-493516_a 147 Vzdrževanje njati kolo. Traktor dvignite tako visoko, da se lahko kolo, ki ga zamenjujete, prosto vrti. Pozor! Nevarnost poškodb naprave. Pri dviganju pazite, da ne ukrivite elementov traktorja. Dvižno opremo postavite samo na stabilne kovinske dele.

5. Zavarujte traktorsko kosilnico na nosilnem

elementu podvozja s stabilno podlago (npr. tramom) tako, da ne more pasti, tudi če dvižna oprema zdrsne ali se prekucne.

6. Snemite zaščitno kapo (19/1).

7. Z izvijačem odmaknite varovalno podložko

10. Pred ponovno montažo očistite os in odprtino

Če morate v ta namen uporabiti klešče, pazi- te, da z njimi ne poškodujete osi.

14. Nataknite zaščitno kapo na os.

V obsegu dobave traktorske kosilnice ni polnilni- ka za polnjenje akumulatorskega zaganjalnika. Za podroben opis akumulatorja glejte Akumula- torska omarica. Akumulatorski zaganjalnik je pod pokrovom motorja. Akumulatorski zaganjalnik je napolnjen tovarni- ško. Varnostni napotki OPOZORILO! Nevarnost zaradi nepravil- nega ravnanja z akumulatorskim zaganjalni- kom! Za preprečitev nevarnosti, do katere lahko pride zaradi nepravilnega ravnanja z baterijo, upoštevajte naslednje točke!

Akumulatorskega zaganjalnika ne smete hra- niti v neposredni bližini odprtega ognja, seži- gati ali odlagati na vročini. Pri tem lahko pride do eksplozije.

Akumulatorski zaganjalnik čez zimo hranite na hladnem, suhem mestu (10–15°C). Pri skladiščenju se izogibajte temperaturam pod lediščem.

Akumulatorski zaganjalnik ne sme ostati izpraznjen daljše obdobje. Če akumulator- skega zaganjalnika dlje časa niste uporablja- li, ga je treba z ustreznim polnilnikom napol- niti.

Ne uničite akumulatorskega zaganjalnika. Elektrolit (žveplena kislina) povzroča opekline na koži in oblačilih – takoj izperite z obilo vo- de.

Akumulatorski zaganjalnik vzdržujte čist. Sa- mo obrišite ga s suho krpo. V ta namen ne uporabljajte vode, benzena, razredčil ali po- dobnih sredstev!

Vzdržuje priključne kontakte čiste in jih na- mažite s kontaktno mastjo.

Pred skladiščenjem za zimski počitek.

Pri daljših obdobjih mirovanja naprave (več kot 3 mesece). OPOZORILO! Nevarnost zaradi napačne- ga polnjenja akumulatorskega zaganjalnika! Polnilni tok polnilnika ne sme preseči 5A in pol- nilna napetost je lahko največ 14,4V. Pri višji pol- nilni napetosti obstaja nevarnost eksplozije aku- mulatorskega zaganjalnika! Pri delih na bateriji vedno izvlecite ključ za vžig. Priporočamo, da ta akumulator zaganjalnika, ki ne zahteva vzdrževanja in je neprepusten za pli- ne, polnite z namenskim polnilnikom (dobavljiv pri prodajalcu). Pred polnjenjem akumulatorskega zaganjalnika upoštevajte navodila za uporabo proizvajalca pol- nilnika. PREVIDNO! Nevarnost kratkega stika! Da se prepreči kratki stik, vedno najprej odklopite mi- nus kabel (-) z akumulatorja in ga zadnjega zno- va priklopite! Pri delih na akumulatorju vedno izvlecite ključ za vžig!

3. Povežite sponke polnilnika s priključnimi kon-

6. Izpnite natezno vzmet na kosilni napravi (36).

se lahko klinasti jermen izvleče (28).

dom na valje in pazite na vodenje in lego kli- nastega jermena. 10 TRANSPORT Pri transportu traktorske kosilnice s transportnimi napravami (npr. s prikolico za osebno vozilo) je treba kosilno napravo podložiti, da se razbremeni vpetje kosilne naprave. Pri transportu pazite na ustrezno nosilnost tran- sportnega sredstva in ustrezno zavarovanje trak- torske kosilnice. 11 SKLADIŠČENJE Traktorsko kosilnico je treba zaščititi pred vre- menskimi vplivi, zlasti vlago, dežjem in daljšo iz- postavljenostjo neposredni sončni svetlobi. Traktorske kosilnice nikoli ne shranjujte z gori- vom v rezervoarju v stavbi, v kateri bi morebitni hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami. Traktorsko kosilnico odložite samo v pro- storu, ki je primeren za parkiranje motornih vozil. Traktorske kosilnice pri daljšem skladiščenju, npr. prezimovanju, ne puščajte s polnim rezervoarjem za gorivo. Gorivo lahko izhlapi. Pred dolgotrajnim skladiščenjem je treba gorivo izčrpati iz rezervoarja in uplinjača, da se prepreči oblaganje in s tem težave pri zagonu. Glede tega se posvetujte s svojo servisno delavnico.

12 POMOČ PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se pred- meti lahko povzročijo telesne poškodbe.

1. prehod: maks. višina reza.

2. prehod: želena višina reza.

Tkaninasta vreča je zamašena – ne prepušča zraka. Očistite tkaninasto vrečo. Izmetalni kanal/pokrov kosilnice je umazan. Očistite izmetalni kanal/pokrov kosilnice. Indikator ravni napol- njenosti se ne odziva. Na ročici indikatorja ravni napol- njenosti so ostanki košnje. Odstranite ostanke košnje z ročice indi- katorja ravni napolnjenosti. Nato preve- rite, ali je delovanje nemoteno. Vozni pogon, zavora, sklopka in kosilna na- prava Pregled naj obvezno opravi izključno servisna delavnica!

12.1 Prikaz napak na zaslonu in odpravljanje

2. Večkrat odprite in zaprite košaro

Zagonski rele Elektronika zaznava nepra- vilno stanje izhoda za- gonskega releja.

Magnetni ventil Elektronika motorja zazna- va nepravilno stanje izhoda magnetnega ventila motor- ja.

Vžigalna tuljava Elektronika zaznava nepra- vilno stanje izhoda vžigalne tuljave.

so ta navodila za uporabo upoštevana,

je bila naprava strokovno uporabljena,

so bili izvedeni samovoljni poskusi popravila,

so bile izvedene samovoljne tehnične spre- membe,

naprava ni bila uporabljena v skladu z name- nom uporabe. Garancija ne velja za:

poškodbe laka, ki so posledica normalne uporabe,

Motorji z notranjim izgorevanjem (za te veljajo garancijska določila posameznih proizvajalcev mo- torja) Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.493516_a 153 Prijevod originalnih uputa za uporabu

motor radi (kočnica je blokirana)
