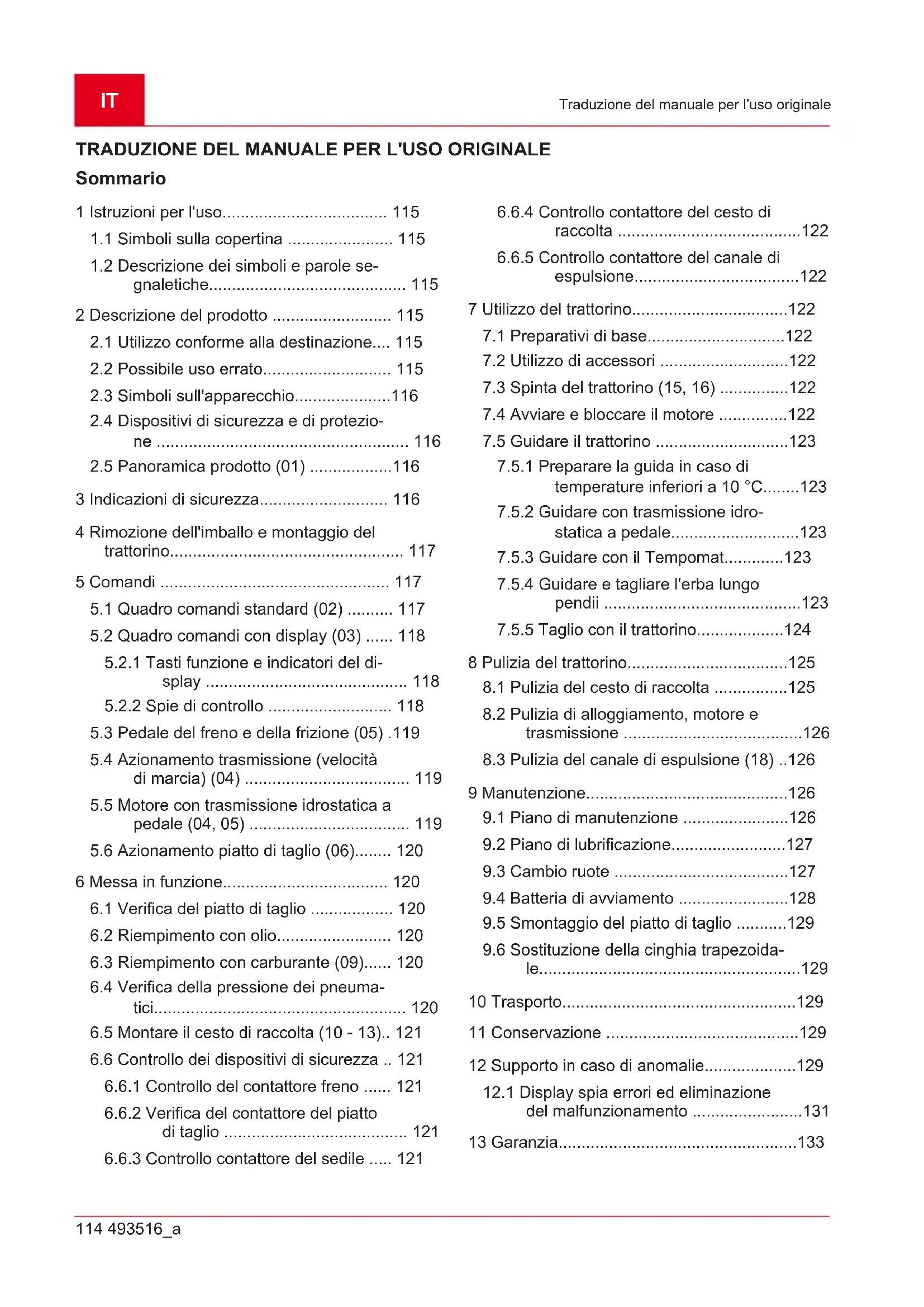

MANUALE UTENTE T1595.6 HDA SOLO

1.2 Descrizione dei simboli e parole se-

gnaletiche........................................... 115 2 Descrizione del prodotto .......................... 115

2.1 Utilizzo conforme alla destinazione.... 115

2.2 Possibile uso errato............................ 115

2.3 Simboli sull'apparecchio.....................116

2.4 Dispositivi di sicurezza e di protezio-

5.2.1 Tasti funzione e indicatori del di-

5.3 Pedale del freno e della frizione (05) .119

5.4 Azionamento trasmissione (velocità

di marcia) (04) .................................... 119

5.5 Motore con trasmissione idrostatica a

pedale (04, 05) ................................... 119

5.6 Azionamento piatto di taglio (06)........ 120

6 Messa in funzione.................................... 120

6.1 Verifica del piatto di taglio .................. 120

6.4 Verifica della pressione dei pneuma-

tici....................................................... 120

6.5 Montare il cesto di raccolta (10 - 13).. 121

6.6 Controllo dei dispositivi di sicurezza .. 121

6.6.1 Controllo del contattore freno ...... 121

6.6.2 Verifica del contattore del piatto

di taglio ........................................ 121

6.6.3 Controllo contattore del sedile ..... 121

6.6.4 Controllo contattore del cesto di

raccolta ........................................122

6.6.5 Controllo contattore del canale di

7.4 Avviare e bloccare il motore ...............122

7.5 Guidare il trattorino .............................123

7.5.1 Preparare la guida in caso di

temperature inferiori a 10°C........123

7.5.2 Guidare con trasmissione idro-

7.5.4 Guidare e tagliare l'erba lungo

pendii ...........................................123

7.5.5 Taglio con il trattorino...................124

8 Pulizia del trattorino...................................125

8.1 Pulizia del cesto di raccolta ................125

8.2 Pulizia di alloggiamento, motore e

trasmissione .......................................126

8.3 Pulizia del canale di espulsione (18) ..126

9 Manutenzione............................................126

9.1 Piano di manutenzione .......................126

9.2 Piano di lubrificazione.........................127

9.3 Cambio ruote ......................................127

9.4 Batteria di avviamento ........................128

9.5 Smontaggio del piatto di taglio ...........129

9.6 Sostituzione della cinghia trapezoida-

le p. 129
10 Trasporto p. 129
11 Conservazione p. 129
12 Supporto in caso di anomalie p. 129

12.1 Display spia errori ed eliminazione

Le istruzioni per l'uso originali sono quelle in tedesco. Tutte le altri varianti linguistiche so- no traduzioni delle istruzioni per l'uso origina- li.

Conservare le presenti istruzioni per l'uso in maniera da potervi leggere, qualora si ren- desse necessaria, un'informazione a proposi- to dell'apparecchio.

Consegnare l'apparecchio ad altre persone solo insieme alle presenti istruzioni per l'uso.

Attenersi alle indicazioni di sicurezza e alle avvertenze contenute nelle presenti istruzioni per l'uso.

I trattorini vengono consegnati con diverse varianti di allestimento. Tenere presente che le immagini possono discostarsi leggermente dall'originale. Se si dovessero avere difficoltà a capire le descrizioni, rivolgersi a un'officina specializzata o al costruttore.

Attenersi alle istruzioni di montaggio accluse e alle istruzioni per l'uso del motore a benzi- na.

1.1 Simboli sulla copertina

Simbolo Significato Prima della messa in funzione, leg- gere attentamente queste istruzioni per l'uso. È il presupposto per lavo- rare in modo sicuro e per una ge- stione regolare. Istruzioni per l'uso Non utilizzare l’apparecchio a ben- zina in prossimità di fiamme libere o fonti di calore.

1.2 Descrizione dei simboli e parole

segnaletiche PERICOLO! Mostra una situazione perico- losa imminente che ha come conseguenza la morte o una seria lesione se non viene evitata. ATTENZIONE! Mostra una situazione po- tenzialmente pericolosa che, se non viene evita- ta, ha come conseguenza la morte o una seria le- sione. CAUTELA! Mostra una situazione poten- zialmente pericolosa che, se non viene evitata, ha come conseguenza una leggera o media le- sione. ATTENZIONE! Mostra una situazione che, se non viene evitata, potrebbe avere come conse- guenza dei danni materiali. AVVISO Indicazioni speciali volte a miglio- rare la comprensione e l'uso.

2 DESCRIZIONE DEL PRODOTTO

I trattorini con scarico posteriore vengono prodotti in versioni differenti. Nell'ambito delle descrizioni contenute in queste istruzioni per l'uso, accertarsi di fare riferimento alla descrizione specifica per il proprio trattorino. Caratteristiche del trattorino:

Trasmissione: pedale idrostatico

Accoppiamento lame: elettromagnetico

Capacità cesto di raccolta: 310 l

Svuotamento cesto: elettrico, leva telescopi-

Esiste inoltre una differenza tra sistemi mulching, tipo di motore, potenza del motore e larghezza di taglio. Differenze di tipologia:

Tipo di trasmissione (T3 e G700)

Sbloccaggio bypass trasmissione

2.1 Utilizzo conforme alla destinazione

Il trattorino è destinato a tosare giardini privati di abitazioni e amatoriali con una pendenza max. di 10° (18%). Ulteriori utilizzi, come ad esempio la pacciamatura, sono consentiti solo con l'utilizzo di accessori originali e nel rispetto dei valori mas- simi del carico. Questo apparecchio è progettato esclusivamente per l’utilizzo in ambiente privato. Ogni altro utiliz- zo e modifica o installazione verranno considerati estranei alla destinazione d'uso e avranno come conseguenza la decadenza della garanzia, oltre alla perdita della conformità (marchio CE) e al ri- fiuto da parte del costruttore di qualsiasi respon- sabilità rispetto a danni all'utente o a terzi.

2.2 Possibile uso errato

Il trattorino non è stato concepito per l'uso com- merciale all'interno di parchi pubblici, impianti sportivi, attività agricole o forestali.IT 116 493516_a Indicazioni di sicurezza ATTENZIONE! Pericolo da sovraccarico del trattorino! Utilizzando il rimorchio prestare particolare attenzione a non superare i valori di carico trainato e di salita/discesa consentiti. Un superamento può sollecitare eccessivamente le prestazioni dei freni e portare a situazioni perico- lose! AVVISO Ricordare che il trattorino non è in possesso dell'autorizzazione alla circolazione su strada e quindi non può essere utilizzato sulle pubbliche vie!

2.3 Simboli sull'apparecchio

Prima della messa in funzione leggere il libretto di istruzioni per l'uso! Durante lo sfalcio tenere lontane le altre persone dalla zona di la- voro, in particolare bambini o ani- mali. Prima di interventi di manutenzio- ne e riparazione sfilare la chiave di accensione! Attenzione, pericolo! Non avvici- nare mani e piedi all'apparato di taglio! Non percorrere pendenze supe- riori a 10° (18%)! Pericolo: non accedere qui! Pericolo di ustione dovuto a su- perfici molto calde!

2.4 Dispositivi di sicurezza e di protezione

ATTENZIONE! Pericolo, non rimuovere o manipolare i dispositivi di protezione! È proibi- to qualsiasi tipo di utilizzo con dispositivi di prote- zione rimossi o manipolati. I dispositivi di prote- zione guasti devono essere immediatamente ri- parati o sostituiti! Tra i dispositivi di protezione rientrano soprattut- to:

contattore piatto di taglio

contattore cesto di raccolta

Coperchi piatto di taglio

contattore canale di espulsione

2.5 Panoramica prodotto (01)

N. componente 1 Volante 2 Quadro comandi 3 Pedale del freno 4 Cofano motore 5 Azionamento trasmissione, indietro 6 Azionamento trasmissione, avanti 7 Piatto di taglio 8 Regolazione altezza taglio 9 Bypass motore 10 Sensore cesto di raccolta 11 Azionamento cesto 12 Cesto di raccolta 13 Sedile di guida 14 Azionamento cesto elettrico* 15 Leva di stazionamento sul pedale del freno 16 Leva Tempomat*

L'esecuzione varia e dipende dal modello

3 INDICAZIONI DI SICUREZZA

È vietato l'uso dell'apparecchio ai bambini o ad altre persone che non conoscono il ma- nuale d'uso.493516_a 117 Rimozione dell'imballo e montaggio del trattorino

Attenersi alle disposizioni locali sull'età mini- ma della persona addetta all'uso.

Proibire a bambini e ragazzi di giocare con la macchina.

Tagliare l'erba solo in presenza di luce diurna o di una buona illuminazione artificiale.

Tenere terzi lontani dalla zona di pericolo.

L'utilizzatore è responsabile di incidenti che coinvolgano altre persone e oggetti di loro proprietà.

Utilizzare solo ricambi e accessori originali.

Le riparazioni sull'apparecchio devono esse- re svolte dal produttore o dal suo centro di assistenza clienti.

Indossare una protezione auricolare.

Il trattorino non dispone dell'autorizzazione alla circolazione quindi non può accedere a vie o strade pubbliche.

Non tosare l'erba in caso di maltempo. Non è presente una protezione da fulmini.

Non è consentito portare passeggeri sulla macchina.

Non tosare l'erba lungo pendii con un'inclina- zione superiore a 10° (18%)

In caso di assunzione di alcol, medicinali che compromettono i riflessi o di droghe non è consentito lavorare con il trattorino e/o con un accessorio ad esso collegato.

Tosare l'erba sempre in senso trasversale al- la pendenza.

Attenersi agli orari di esercizio locali consen- titi dal comune.

Il trattorino può causare gravi infortuni a cau- sa del proprio peso. Procedure con particola- re cautela durante il carico e lo scarico del trattorino per il trasporto su un veicolo.

Questo trattorino non può essere trainato. Per il trasporto sulla pubblica via utilizzare un veicolo adatto.

Non utilizzare il trattorino in zone di lavoro con scarsa ventilazione (es. garage). I gas di scarico contengono monossido di carbonio velenoso e altre sostanze nocive.

4 RIMOZIONE DELL'IMBALLO E

MONTAGGIO DEL TRATTORINO

Per la rimozione dell'imballo e il montaggio del trattorino attenersi alle istruzioni di montaggio ac- cluse. AVVISO Attenersi anche alle istruzioni per l'uso accluse del motore a benzina. ATTENZIONE! Pericolo dovuto a montag- gio incompleto! Il trattorino non deve essere uti- lizzato prima di essere stato completamente montato! Svolgere tutti i lavori descritti nelle rela- tive istruzioni di montaggio. In caso di dubbi chie- dere a un tecnico se il montaggio è stato realiz- zato correttamente! Verificare che tutti i dispositi- vi di sicurezza e di protezione siano presenti e funzionanti! 5 COMANDI Di seguito vengono descritti i comandi del trattori- no con scarico posteriore. Attenzione a leggere la descrizione relativa al proprio trattorino specifico.

5.1 Quadro comandi standard (02)

Di seguito vengono illustrati gli elementi del qua- dro comandi standard. Regolazione del numero di giri motore AVVISO Tenere presente che l'aziona- mento del regolatore influenza la velocità durante la marcia! Nel caso di regolatore con choke integrato: Far scorrere il regolatore (02/2) per aumentare o diminuire il numero di giri motore. Attivare il choke nella posizione superiore. Inserimento del choke: spingere il regola- tore completamente verso l'alto verso la tacca del choke. Utilizzare questa posi- zione esclusivamente per avviare il moto- re. Nota: Alcune varianti di trattorino dispon- gono di un pulsante choke separato (02/1) sul quadro comandi. All'avviamen- to del trattorino deve quindi essere azio- nato anche questo elemento. Quando il motore parte, spingere di nuovo indietro il pulsante lentamente! Modalità di taglio: in questa posizione il motore funziona al numero di giri massi- mo. Minimo: in questa posizione il motore fun- ziona al numero di giri più basso.IT 118 493516_a Comandi Accensione (02/4) Posizio-

Funzione 0 Motore spento. La chiave di accensione può essere sfilata. I Fari accesi. Dopo l'avviamento del motore in questa posizione vengono accesi i fari. Posizio-

Funzione II Posizione d'esercizio, quando il mo- tore è in funzione. III Posizione di accensione per avviare il motore. Non appena il motore parte, rilasciare la chiave, che si riporterà automatica- mente nella posizione d'esercizio II.

5.2 Quadro comandi con display (03)

Se il trattorino dispone di un display oltre al qua- dro comandi standard leggere questo capitolo.

5.2.1 Tasti funzione e indicatori del display

Pos. Denominazione Funzione 03/2 Nel display vengono visualizzate:

le ore d'esercizio giornaliere (visualizzazione con una posizio- ne decimale) Nota: Le ore d'esercizio giornaliere vengono visualizzate con il sistema decimale (1,5 h = 1 h 30min.). oppure

ore d'esercizio complessive (visualizzazione senza decimali) Nota: Il conteggio delle ore d'esercizio complessive inizia non appena la chiave di accensione viene girata in posizione I. 03/5 Per commutare la visualizzazione a display:

Ore d'esercizio complessive

Ore d'esercizio giornaliere

Tensione della batteria Nota: Se la chiave rimane nel blocchetto di accensione in posizio- ne "I", il conteggio delle ore d'esercizio complessive prosegue. 03/13 Reset delle ore d'esercizio giornaliere su "0". Nota: È possibile resettare su "0" solo le ore d'esercizio giornalie- re, non le ore d'esercizio complessive.

5.2.2 Spie di controllo

Pos. Denominazione La spia si accende: 03/1

batteria di avviamento guasta o profondamente scarica

linea di alimentazione motore-batteria interrotta

dinamo motore guasta

A motore fermo in caso di:

batteria di avviamento profondamente scarica. Nota: Se si accende questa spia recarsi presso un'officina specia- lizzata!493516_a 119 Comandi Pos. Denominazione La spia si accende: 03/3 se il cesto di raccolta è pieno Svuotare il cesto di raccolta! 03/4 se il piatto di taglio è inserito. 03/6 se il piatto di taglio è stato sbloccato per la retromarcia 03/7 se è stato rimosso il cesto di raccolta o se non è stato collegato secondo in base alle istruzioni. 03/8 nel caso in cui vengano accesi i fari. 03/9 se il freno viene azionato o in caso di freno bloccato. 03/10 se nel serbatoio è rimasta solo una quantità di carburante di ca. 1,5 litri. 03/11 se il livello dell'olio è inferiore a un determinato valore 03/12 se il guidatore è sceso dal trattorino:

motore in funzione (il freno è bloccato)

5.3 Pedale del freno e della frizione (05)

Freno: se si preme completamente il pedale del freno (05/1) si aziona il freno sulla tra- smissione e il trattorino frena.

Freno di stazionamento: se con il pedale del freno premuto (05/1) si tira verso l'alto la leva di arresto (05/2), il freno viene bloccato. Premendo nuovamente il pedale del freno, il freno viene sbloccato.

5.4 Azionamento trasmissione (velocità di

marcia) (04) I trattorini sono dotati di una trasmissione idrosta- tica a pedale. Alcuni modelli sono dotati di Tempomat. Per la marcia in avanti e la retromarcia sono pre- visti due pedali separati sul lato destro. Direzio- ne di marcia Descrizione Avanti Azionare il pedale destro (04/2) per spostarsi in avanti. Retro- marcia Azionare il pedale sinistro per spo- starsi indietro (04/1). Nota: Se viene azionato solo il pe- dale per la retromarcia il piatto di ta- glio viene disattivato. Modalità di taglio a marcia indietro: vedere capitolo 7.5.5 "Taglio con il trattorino", pagina124.

5.5 Motore con trasmissione idrostatica a

pedale (04, 05) La trasmissione idrostatica a pedale viene azio- nata per mezzo di due pedali (04/1 e 04/2).IT 120 493516_a Messa in funzione Per partire a motore acceso rilasciare prima il freno di stazionamento (05/2) e quindi azionare il pedale (04/2) per spostarsi in avanti o il pedale (04/1) per la retromarcia. Più si preme il pedale, più velocemente si marcia nella direzione sele- zionata. Marcia avanti: premere sul lato destro del peda- le esterno (04/2). Marcia indietro: premere sul lato destro del pe- dale interno (04/1).

5.6 Azionamento piatto di taglio (06)

Impostare l'altezza di taglio L'altezza del piatto di taglio del trattorino con una leva (06/2) a destra accanto al sedile di guida può essere regolata a più livelli.

1. Spostare la leva di regolazione (06/2) nella

direzione desiderata. Leva verso il basso si- gnifica altezza di taglio bassa, leva verso l'al- to invece aumenta l'altezza di taglio. Inserimento del piatto di taglio Inserimento elettrico: nella zona del quadro co- mandi si trova un interruttore (02/5). Serve ad at- tivare il piatto di taglio (ovvero posizione “1”).

ATTENZIONE! Pericolo dovuto a montag- gio incompleto! Il trattorino non deve essere uti- lizzato prima di essere stato completamente montato! Svolgere tutti i lavori descritti nelle rela- tive istruzioni di montaggio. In caso di dubbi chie- dere a un tecnico se il montaggio è stato realiz- zato correttamente! Verificare che tutti i dispositi- vi di sicurezza e di protezione siano presenti e funzionanti!

6.1 Verifica del piatto di taglio

Prima dell'uso è sempre necessario controllare visivamente se l'attrezzo di taglio, i bulloni di fis- saggio e l'intero gruppo di taglio sono usurati o danneggiati. Per evitare uno sbilanciamento è necessario sostituire lame usurate o danneggiate con ricambi nuovi.

6.2 Riempimento con olio

Prima della prima messa in funzione è necessa- rio riempire d'olio il motore. Si prega di attenersi alle istruzioni del costruttore del motore. Ricorda- re, inoltre, che il livello dell'olio deve essere con- trollato ad intervalli regolari ed eventualmente è necessario rabboccare.

6.3 Riempimento con carburante (09)

ATTENZIONE! Pericolo nella manipola- zione di carburante! Il carburante è altamente infiammabile. Riempire il serbatoio del carburante solo all'aperto! Non fumare! Non fare rifornimento a motore acceso o molto caldo! Per fare rifornimento utilizzare un imbuto adatto oppure un tubo di riempimento in modo da non versare carburante sul motore, sull'alloggiamento o al suolo. Per ragioni di sicurezza in caso di danneggia- mento il tappo del serbatoio del carburante ed e- ventuali altre chiusure del serbatoio devono es- sere sostituiti. Qualora sia fuoriuscito del carburante il motore non deve essere avviato. Il trattorino deve essere rimosso dal luogo sporco di carburante ed il car- burante versato deve essere aspirato o rimosso dal pavimento, dal motore e dall'alloggiamento con un panno. Qualsiasi tentativo di avviamento è da evitare fi- no a che i vapori di carburante non saranno com- pletamente dissolti. Conservare il carburante solo nei contenitori ap- positamente previsti. Utilizzare la benzina senza piombo, min. ROZ 91. Riempimento del serbatoio

1. Eventualmente spegnere il motore e per sicu-

rezza sfilare la chiave di accensione.

2. Attendere fino a che il motore si è raffreddato

un poco (pericolo di esplosione a causa di carburante incendiato!).

3. Premere sul coperchio del tappo del serbato-

4. Orientare il coperchio del tappo del serbatoio

verso l'alto (09/1). Il coperchio del tappo del serbatoio (09/1) viene sbloccato.

5. Aprire il tappo del serbatoio (09/2) e riempire

con carburante. Avviso:Evitare di riempire eccessivamente il serbatoio del carburante!

6. Chiudere il tappo del serbatoio (09/2).

7. Chiudere il coperchio del tappo del serbatoio

(09/1) in modo che scatti.

6.4 Verifica della pressione dei pneumatici

Controllare la pressione dei pneumatici a in- tervalli regolari.

Leggere la pressione necessaria riportata sui pneumatici (raccomandazione 1 bar).493516_a 121 Messa in funzione AVVISO 1PSI = 0,07bar. Con una pompa a pedale commerciale è possibi- le controllare la pressione dei pneumatici e rab- boccare l'aria.

6.5 Montare il cesto di raccolta (10 - 13)

I trattorini vengono consegnati con il cesto di rac- colta. Tenere presente che le immagini possono discostarsi leggermente dall'originale. Regolazione indicatore di livello cesto di raccolta Il segnalatore di livello indica attraverso una sire- na quando è necessario svuotare il cesto di rac- colta. L'indicatore di livello può essere regolato al tipo di materiale da tagliare in 6 posizioni. Per i mate- riali secchi, spostare l'indicatore di livello nelle posizioni più basse. Se il materiale è bagnato o umido, regolare l'indicatore di livello su passi più lunghi. Ciò influenzerà il riempimento del cesto di raccolta.

1. Arrestare il motore (vedere capitolo 7.4 "Av-

viare e bloccare il motore", pagina122).

2. Smontare il cesto di raccolta (vedere capitolo

8.1 "Pulizia del cesto di raccolta", pagi-

3. Regolare l'indicatore di livello (10/1) sul ma-

teriali da tagliare (10/a) fino a quando non si blocca in posizione.

4. Riagganciare il cesto di raccolta.

Aggancio del cesto di raccolta

1. Trattenere il cesto di raccolta con una mano

per la maniglia (11/1) e con l'altra mano per l'apposita apertura sul retro (11/2).

2. Appoggiare il cesto di raccolta in modo sim-

metrico sulla guida (11/3).

3. Con l'altra mano ribaltare il cesto di raccolta

leggermente in avanti (12), in modo che la parte anteriore del cesto di raccolta scatti.

4. Ora orientare il cesto di raccolta nuovamente

verso il basso (13/a).

5. Verificare il corretto posizionamento del cesto

6.6 Controllo dei dispositivi di sicurezza

I dispositivi di sicurezza devono essere controllati prima di qualsiasi avviamento del trattorino. ATTENZIONE! Pericolo durante il con- trollo dei dispositivi di sicurezza! I controlli sui dispositivi di sicurezza possono essere svolti solo dal sedile di guida e quando non si trattengono nelle vicinanze altre persone o animali! Svolgere tutte le prove su un fondo piano, in mo- do che il trattorino non possa spostarsi inavverti- tamente.

6.6.1 Controllo del contattore freno

Il contattore freno assicura che il motore non pos- sa essere avviato quando il freno non viene azio- nato.

1. Il motore è spento.

2. Prendere posto sul sedile di guida.

3. Rilasciare il freno di stazionamento azionan-

do il pedale del freno (05/1).

4. Cercare di avviare il motore (chiave di accen-

sione in posizione III). AVVISO Non avviare il motore!

6.6.2 Verifica del contattore del piatto di

taglio Il contattore del piatto di taglio assicura che il mo- tore non venga avviato quando il piatto di taglio è attivo.

1. Il motore è spento.

2. Prendere posto sul sedile di guida.

3. Premere il pedale del freno (05/1) e azionare

il freno di stazionamento (05/2).

4. Inserire il piatto di taglio (02/5, Posizione “1”).

5. Cercare di avviare il motore (chiave di accen-

sione in posizione III). AVVISO Non avviare il motore!

6.6.3 Controllo contattore del sedile

Il contattore del sedile assicura che il motore si spenga non appena, con il piatto di taglio acceso, il sedile di guida non risulta più occupato.

1. Prendere posto sul sedile di guida.

2. Premere il pedale del freno (05/1) e azionare

il freno di stazionamento (05/2).

3. Avviare il motore e lasciarlo in funzione al nu-

mero massimo di giri.

4. Inserire il piatto di taglio (02/5, Posizione “1”).

5. Scaricare il sedile alzandosi in piedi (ma sen-

za smontare dal trattorino!). AVVISO Il motore deve spegnersi!IT 122 493516_a Utilizzo del trattorino

6.6.4 Controllo contattore del cesto di

raccolta Il contattore del cesto di raccolta assicura che il motore si spenga qualora il cesto di raccolta non risulti agganciato correttamente mentre il piatto di taglio è in funzione.

1. Prendere posto sul sedile di guida.

2. Premere il pedale del freno (05/1) e azionare

il freno di stazionamento (05/2).

3. Avviare il motore e lasciarlo in funzione al nu-

mero massimo di giri.

4. Inserire il piatto di taglio (02/5, Posizione “1”).

5. Sollevare leggermente il cesto di raccolta

vuoto o azionare l'interruttore di apertura. AVVISO Il motore deve spegnersi!

6.6.5 Controllo contattore del canale di

espulsione Il contattore del canale di espulsione assicura che il trattorino non possa essere acceso quando il canale di espulsione è smontato.

1. Rimuovere il cesto di raccolta.

2. Rimuovere il canale di espulsione (18/2).

3. Prendere posto sul sedile di guida.

4. Premere il pedale del freno (05/1) e azionare

il freno di stazionamento (05/2).

5. Avviare il motore.

AVVISO Non avviare il motore!

7 UTILIZZO DEL TRATTORINO

ATTENZIONE! Una conoscenza insuffi- ciente del trattorino può essere fonte di peri- colo! Leggere attentamente le istruzioni d'uso prima di avviare la macchina! Prestare particolare attenzione alle indicazioni di sicurezza! Svolgere tutti i lavori di montaggio e tutti i lavori per la mes- sa in funzione in modo scrupoloso. In caso di dubbio rivolgersi al costruttore!

7.1 Preparativi di base

Durante il taglio indossare sempre calzature resistenti e pantaloni lunghi. Non tagliare mai l'erba a piedi nudi o con sandali aperti.

Ispezionare completamente il terreno su cui viene utilizzato il trattorino. Rimuovere pietre, bastoni, fili metallici, ossa e altri corpi estra- nei che potrebbero essere catturati ed espul- si ad alta velocità. Prestare attenzione ai cor- pi estranei anche durante il taglio.

Svolgere tutti i lavori descritti nella messa in funzione. Questo vale in particolare per il controllo dei dispositivi di sicurezza.

Per trainare carichi utilizzare esclusivamente il dispositivo di rimorchio! Non superare il ca- rico verticale.

Non è consentito trasportare oggetti sul trat- torino!

7.2 Utilizzo di accessori

ATTENZIONE! Pericolo da utilizzo di ac- cessori errati o errato utilizzo degli accessori! Utilizzare sempre solo accessori originali del pro- duttore del trattore! Attenersi alle direttive per l'u- so contenute nelle istruzioni di volta in volta ac- cluse! Mediante l'uso di accessori non consentiti o un u- tilizzo errato degli accessori si possono verificare gravi pericoli per l'utente o per terzi. Il trattorino potrebbe venire sovraccaricato. Questo può com- portare gravi infortuni.

7.3 Spinta del trattorino (15, 16)

CAUTELA! Spingere il trattorino lungo piani inclinati può essere fonte di pericolo! Spingere il trattorino solo su superfici piane! Su piani inclinati il trattorino potrebbe rotolare a valle in modo incontrollato. In caso di trasmissione idrostatica La leva di bypass (15/1) si trova nel passaruota destro posteriore. Sbloccaggio bypass con trasmissione T3 (tipo: T15, T16, T18):

1. Sfilare la leva di bypass (15/1) e agganciarla

2. Rilasciare il freno.

ð Il trattorino ora può essere spinto. Sbloccaggio bypass per trasmissione G700 (tipo: T20, T23):

1. Inserire la leva di bypass (15/1) e agganciarla

2. Rilasciare il freno.

ð Il trattorino ora può essere spinto.

7.4 Avviare e bloccare il motore

Avviamento del motore

1. Prendere posto sul sedile di guida.

2. Premere completamente il pedale del freno

(05/1) sul lato sinistro e bloccarlo con la leva di stazionamento (05/2).493516_a 123 Utilizzo del trattorino

3. Accertarsi che il piatto di taglio NON sia inse-

rito. Per questo verificare la posizione dell'in- terruttore oscillante (02/5, posizione “0”).

4. Spostare il regolatore (02/2) per il numero di

giri motore sull'arresto superiore. A seconda della variante di allestimento qui è posiziona- ta la tacca del choke. In caso contrario, azio- nare l'apposito pulsante choke (02/1).

5. Inserire la relativa chiave nel blocchetto di

6. Ruotare la chiave di accensione in posizione

"III" e trattenerla fino a che il motore parte. Avviso:Per proteggere la batteria ciascun tentativo di avviamento non dovrebbe durare più di 5 secondi circa.

7. Quindi rilasciare la chiave di accensione, che

torna automaticamente in posizione "II".

8. Muovere il regolatore (02/2) per il numero di

giri motore in posizione di esercizio. Nel caso di una variante di allestimento con pulsante choke, premere nuovamente quest'ultimo (02/1). Spegnimento motore

1. Disattivare il piatto di taglio (02/5).

2. Impostare il regolatore (02/2) per il numero di

giri motore sul minimo.

3. Premere il pedale del freno (05/1) e bloccarlo

con la leva di arresto (05/2).

4. Ruotare la chiave di accensione (02/4) in po-

5. Sfilare la chiave di accensione.

ATTENZIONE! Pericolo, motore molto caldo! Nel fermare il motore prestare attenzione che le parti molto calde (ad es. marmitta) non in- cendino oggetti o materiali presenti nelle vicinan- ze!

7.5 Guidare il trattorino

ATTENZIONE! Pericolo in caso di veloci- tà non idonea! In particolare all'inizio viaggiare a bassa velocità per abituarsi al comportamento di marcia e frenatura del trattorino! Prima di ogni variazione di direzione è necessario ridurre la ve- locità di marcia in modo che il guidatore possa sempre mantenere il controllo sul trattorino e che questo non possa ribaltarsi! Il trattorino viene azionato attraverso una trasmis- sione idrostatica a pedale.

7.5.1 Preparare la guida in caso di

temperature inferiori a 10°C

1. Accertarsi che il piatto di taglio NON sia inse-

rito. A tal fine verificare l'interruttore oscillante (02/5, posizione “0”).

2. Avviare il motore e lasciarlo scaldare per ca.

30 secondi per ottimizzare la viscosità dell'o- lio motore. Successivamente è possibile par- tire con il trattorino. Il piatto di taglio dovrebbe venire inserito solo dopo che il motore si trovi in funzione da alcuni minuti.

7.5.2 Guidare con trasmissione idrostatica

1. Premere il pedale del freno (05/1) e bloccarlo

con la leva di arresto (05/2).

2. Portare il piatto di taglio alla massima altezza

3. Avviare il motore.

4. Azionare il freno (05/1).

5. Premere lentamente il pedale per la direzione

di marcia desiderata:

Avanti: Pedale (04/2)

6. Più si preme il pedale, più velocemente il trat-

torino si muove nella direzione selezionata.

7. Per fermarsi rilasciare il pedale e premere il

pedale del freno (05/1). AVVISO Quando si smonta dal trattorino azionare sempre il freno di stazionamento con il pedale del freno premuto, in modo che il trattori- no non possa allontanarsi!

7.5.3 Guidare con il Tempomat

AVVISO Il Tempomat può essere attivato solo a marcia in avanti. Azionando il freno il Tem- pomat viene automaticamente disattivato. Attivazione/Disattivazione del Tempomat:

Orientare la leva (02/3) verso l'alto. Il Tempomat viene inserito.

Orientare la leva (02/3) verso il basso. Il Tempomat viene disinserito.

7.5.4 Guidare e tagliare l'erba lungo pendii

ATTENZIONE! Errori mentre si guida lun- go pendii possono essere pericolosi! Mentre si percorrono pendii occorre prestare particolare attenzione! Non esistono pendii "sicuri". In merito prestare particolare attenzione alle seguenti indi- cazioni di sicurezza! Se le ruote dovessero girare a vuoto o se, mentre percorre una salita, il veico-IT 124 493516_a Utilizzo del trattorino lo dovesse rimanere bloccato, scollegare il piatto di taglio e gli accessori montati. Quindi abbando- nare il pendio con marcia avanti lenta e rettilinea! Il cesto di raccolta pieno aumenta il rischio di ri- baltamento del trattorino a causa del peso!

Non percorrere pendii con un'inclinazione su- periore a 10° (18%). Esempio: corrisponde a una differenza di altezza di 18 cm su un me- tro di lunghezza.

Non guidare a strappi.

Non frenare a strappi.

Tenere bassa la velocità di marcia.

Viaggiare in senso trasversale al pendio.

Non accelerare in modo intenso.

Non sterzare a strappi.

7.5.5 Taglio con il trattorino

Per ottenere un risultato di taglio pulito è neces- sario adeguare la velocità di marcia alle condizio- ni del prato. Per il taglio selezionare con il pedale al massimo 2/3 della possibile velocità di marcia. La velocità massima del trattorino è destinata e- sclusivamente alla modalità di marcia senza piat- to di taglio inserito. Nei casi normali l'altezza di taglio corrisponde 4-5 cm. Questo corrisponde alla 2a o 3a tacca della regolazione altezza (06/2). In caso di erba umida o bagnata, tagliare utilizzando l'altezza superiore. In presenza di erba molto alta è utile tagliare in due passaggi. Durante il primo passaggio impo- stare il piatto di taglio all'altezza massima. Al se- condo passaggio potete quindi regolare sull'altez- za desiderata.

7.5.5.1 Inserimento del piatto di taglio

AVVISO Il piatto di taglio può essere inse- rito solo quando il motore si è già riscaldato per circa un minuto! Inserire il piatto di taglio quando il trattorino non si trova nell'erba alta.

1. Avviare il motore.

2. Muovere il regolatore (02/2) per il numero di

giri motore in posizione di esercizio.

3. Portare il piatto di taglio alla massima altezza

4. Attivare il piatto di taglio con l'interruttore o-

scillante (02/5, posizione "1").

5. Con la leva manuale impostare l'altezza di ta-

glio desiderata (06/2).

6. Partire con il trattorino.

7.5.5.2 Taglio in retromarcia

AVVISO Se viene azionato solo il pedale per la retromarcia il piatto di taglio viene disattiva- to.

1. Azionare il tasto "Taglio in retromarcia" (02/6)

ed entro 5 sec. il pedale (04/1) per la retro- marcia. ATTENZIONE! Pericolo di incidente du- rante il taglio in retromarcia! Durante il taglio in retromarcia attenzione allo spazio dietro la mac- china! Tagliare in retromarcia solo se necessario!

7.5.5.3 Disattivazione del piatto di taglio

ATTENZIONE! Pericolo da inerzia della lama! La lama rotante/in moto inerziale può ta- gliare mani e piedi! Pertanto, tenere mani e piedi lontano dagli utensili di taglio!

1. Spegnere il piatto di taglio con l'interruttore o-

scillante (02/5, posizione “0”). Il piatto di taglio può essere disattivato sia da fer- mo che anche mentre il trattorino è in marcia. ATTENZIONE! Pericolo di infortunio da oggetti vaganti! Quando si attraversano superfi- ci di ghiaia e con ciottoli, possono entrare oggetti nel piatto di taglio e poi essere lanciati.

Spegnere sempre il piatto di taglio quando si passa su superfici non erbose.

7.5.5.4 Svuotamento cesto di raccolta

AVVISO Quando il cesto di raccolta è pie- no si attiva un segnale acustico. È il momento di svuotare il cesto. A seconda della variante di dotazione il trattorino dispone di uno svuotamento del cesto ad aziona- mento elettrico o di un cesto di raccolta ad azio- namento manuale con apposita leva. Per tutti i tipi di cesto vale quanto segue:

lo svuotamento del cesto di raccolta può es- sere effettuato dal sedile di guida.

Se con il piatto di taglio inserito viene ribalta- to o sganciato il cesto di raccolta il motore si spegne.

Se il cesto di raccolta non è scattato corretta- mente il piatto di taglio non può essere attiva- to.493516_a 125 Pulizia del trattorino Svuotamento del cesto ad azionamento elettrico

1. Per lo svuotamento azionare l'interruttore o-

scillante (07/1) sul lato sinistro del sedile di guida.

2. Per chiudere il cesto di raccolta azionare

nuovamente l'interruttore oscillante. Svuotamento del cesto di raccolta con leva di azionamento

1. Sfilare la leva di azionamento dal cesto di

2. Premere la leva nel senso di marcia in modo

che il cesto di raccolta si apra (17/b).

3. Muovere il cesto di raccolta con la leva verso

il retro fino a che il cesto scatta.

7.5.5.5 Pacciamatura

Per un risultato ottimale della pacciamatura è ne- cessario tagliare il prato regolarmente (ca. 1-2 volte a settimana). Tagliare 1/3 dell'altezza dell'erba (ad es. se l'altezza dell'erba è 6cm, ta- gliare 2cm). In questo modo l'erba tagliata viene mescolata in modo pulito nel prato.

7.5.5.6 Intervallo di taglio dell'erba

Si tenga presente che l'erba cresce in modo di- verso a seconda della stagione. All'inizio della primavera si consiglia di scegliere un intervallo di taglio più breve. Aumentare l'intervallo di taglio quando la velocità di crescita dell'erba nel corso dell'anno si riduce. Se per un periodo piuttosto lungo non è stato possibile tagliare l'erba, dapprima scegliere una regolazione dell'altezza di taglio superiore e quin- di dopo un paio di giorni ripetere il taglio con una regolazione dell'altezza inferiore.

7.5.5.7 Taglio di erba alta

Se l'erba è cresciuta più del normale oppure è u- mida, effettuare il taglio sempre con una regola- zione della lunghezza superiore. Successivamen- te tagliare l'erba con la regolazione normale (infe- riore).

7.5.5.8 Manutenzione delle lame

Durante l'intera stagione di taglio assicurarsi di mantenere affilate le lame per evitare di strappa- re e lacerare i fili d'erba. I fili d'erba strappati di- ventano marroni sul bordo. In questo modo la crescita si riduce e cresce la predisposizione dell'erba a patologie.

Dopo ogni utilizzo verificare che la lama sia affilata e non presenti segni di usura o dan- neggiamento! Se necessario rivolgersi a un'officina di assistenza.

Per sostituire la lama utilizzare solo ricambi originali.

8 PULIZIA DEL TRATTORINO

Per un funzionamento ottimale e una lunga vita utile è necessario pulire regolarmente il trattorino. Dopo ogni utilizzo pulire il trattorino dalla sporci- zia aderente. Per la pulizia non utilizzare pulitori ad alta pres- sione. Il getto d'acqua di un pulitore ad alta pres- sione o di un tubo da giardino può causare dan- neggiamenti all'impianto elettrico o ai cuscinetti. Accertarsi che in particolare motore, trasmissione e rulli di rinvio, unitamente all'impianto elettrico completo, non entrino in contatto con acqua. ATTENZIONE! Pericoli durante la pulizia! Per tutti i lavori di pulizia vale quanto segue:

spegnere il motore e sfilare la chiave di ac- censione.

Sfilare la/le candele di accensione.

I dispositivi di protezione rimossi per la puli- zia dopo devono essere rimontati.

PERICOLO DI USTIONE: pulire il trattorino solo una volta che si sia raffreddato. Motore, trasmissione e marmitta sono molto caldi!

PERICOLO DI TAGLIO: In caso di lavori su- gli utensili di taglio prestare attenzione alle la- me affilate. Nel caso di utensili di taglio a più taglienti il movimento di uno di loro può indur- re il movimento in un altro!

8.1 Pulizia del cesto di raccolta

Per compiere questa operazione rimuovere il ce- sto di raccolta e spruzzarlo all'interno e all'ester- no con un tubo flessibile dell'acqua. Sporcizia for- temente aderente deve essere raschiata con cautela, ad esempio con una spazzola. In parti- colare nel caso di cesti di raccolta con rivesti- mento in tessuto assicurarsi di non danneggiare il rivestimento. AVVISO Prima della pulizia svuotare il ce- sto di raccolta come descritto. Se pieno, il cesto di raccolta è troppo pesante per poter essere ri- mosso in sicurezza. Rimozione di un cesto di raccolta

1. Fermare il motore.

2. Sollevare leggermente il cesto di raccolta.

3. Rimuovere il cesto di raccolta verso l'alto.IT

126 493516_a Manutenzione Rimozione di un cesto di raccolta con azionamento elettrico

1. Fermare il motore.

2. Assicurarsi che il cesto di raccolta ad aziona-

mento elettrico sia chiuso.

3. Sollevare il cesto di raccolta (ca. 30°).

4. Rimuovere il cesto di raccolta verso l'alto.

8.2 Pulizia di alloggiamento, motore e

trasmissione ATTENZIONE! Danneggiamento dell'im- pianto elettrico dovuto a infiltrazioni di acqua! Durante la pulizia del trattorino con acqua assicu- rarsi che non si verifichino infiltrazioni nell'impian- to elettrico! Non spruzzare il motore e tutti i punti dotati di cu- scinetti (ruote, trasmissione, supporto lame) con acqua o con un apparecchio per la pulizia ad alta pressione. Infiltrazioni di acqua nell'impianto di accensione, nel carburatore e nel filtro dell'aria possono cau- sare disturbi. Acqua nei punti dotati di cuscinetti possono portare alla perdita della lubrificazione e quindi alla distruzione dei cuscinetti. Per rimuovere sporcizia e residui di erba utilizza- re un panno, una scopa a mano, un pennello a setole lunghe o simili.

8.3 Pulizia del canale di espulsione (18)

Mediante una pulizia regolare viene garantita la funzionalità della regolazione dell'altezza di ta- glio. Il canale di espulsione è costituito da due ele- menti inseriti uno nell'altro. La parte inferiore si incastra saldamente nel corpo di taglio. La parte superiore può essere sfilata per la pulizia.

1. Rimuovere il cesto di raccolta.

2. Rimuovere le viti (18/1) a sinistra e a destra

sul canale di espulsione (18/2).

3. Sfilare il canale di espulsione indietro attra-

verso la parete posteriore.

4. Pulire a fondo il canale di espulsione superio-

5. Inserire il canale di espulsione nella parete

posteriore. Nel far questo accertarsi che la parte superiore e inferiore vengano unite in modo pulito.

6. Avvitarlo con entrambe le viti di fissaggio.

7. Montare il cesto di raccolta.

9 MANUTENZIONE ATTENZIONE! Pericoli durante la manu- tenzione! Per tutti i lavori di manutenzione vale quanto segue:

spegnere il motore e sfilare la chiave di ac- censione.

Sfilare la/le candele di accensione.

I dispositivi di protezione rimossi per la ma- nutenzione dopo devono essere rimontati.

PERICOLO DI USTIONE: Lavorare sul tratto- rino solo una volta che si sia raffreddato. Mo- tore, trasmissione e marmitta sono molto cal- di!

PERICOLO DI TAGLIO: In caso di lavori su- gli utensili di taglio prestare attenzione alle la- me affilate. Nel caso di utensili di taglio a più taglienti, il movimento di uno di loro può in- durre il movimento in un altro!

In caso di sostituzione di componenti, utiliz- zare solo parti originali.

In caso di dubbi visitare un'officina specializ- zata oppure contattare il costruttore.

9.1 Piano di manutenzione

I seguenti lavori possono essere effettuati perso- nalmente dall'utente. Tutti gli altri lavori di manu- tenzione, assistenza e riparazione devono essere svolti da un'officina d'assistenza autorizzata. AVVISO In caso di sollecitazione piuttosto intensa e alle alte temperature possono rendersi necessari intervalli inferiori a quanto indicato nel- la tabella di cui sopra. Si prega di attenersi inoltre agli interventi di lubri- ficazione annuali raccomandati secondo il piano. Attività Prima di ogni uti- lizzo Dopo o- gni utiliz-

Dopo le prime 5 ore Ogni 25 ore d'e- sercizio Ogni 50 ore d'e- sercizio Prima di ogni ri- messag- gio Verificare il livello dell'olio

Sostituire l'olio motore

X X493516_a 127 Manutenzione Attività Prima di ogni uti- lizzo Dopo o- gni utiliz-

Dopo le prime 5 ore Ogni 25 ore d'e- sercizio Ogni 50 ore d'e- sercizio Prima di ogni ri- messag- gio Pulizia del filtro dell'aria

Sostituire il filtro dell'aria

Verificare le candele d'ac- censione

Verificare il freno (frenatura di prova su tratto rettilineo)

Verificare pressione pneu- matici

Verificare lame X Verificare che non ci siano componenti allentati X X Verificare cinghie trapezoida- li (controllo visivo)

Pulizia del trattorino X Pulire la griglia del filtro d'a- spirazione sul motore

Pulire la trasmissione da re- sidui d'erba e di sfalcio X X )* vedere il manuale d'uso del costruttore del mo- tore

9.2 Piano di lubrificazione

Per garantire la funzionalità delle parti mobili con- sigliamo di ripassare con cadenza almeno an- nuale i seguenti punti. Pulire tutti i punti interessanti con un panno prima di lubrificare oppure spruzzare. Non utilizzare ac- qua per evitare eventuale corrosione. Punti di lubrificazione:

Lubrificare i nippli sul fianco dell'asse a de- stra e a sinistra (21) con del grasso universa- le.

Spruzzare con olio spray il supporto dell'asse anteriore sul telaio (21/1).

Lubrificare cremagliera e pignone dell'ingra- naggio dello sterzo (22) con grasso universa- le.

Lubrificare cuscinetti a rulli e mozzo sull'asse anteriore e posteriore (23 / 20) con grasso u- niversale. AVVISO Le ruote anteriori e posteriori de- vono essere smontate per poter lubrificare gli as- si e i cuscinetti.

Giunti rotanti e cuscinetti: Lubrificazione di tutti i giunti rotanti e i cuscinetti.

Il cambio delle ruote può essere svolto solo su un sostrato piano e solido.

1. Bloccare il trattorino e sfilare la chiave di ac-

2. Premere a fondo il pedale del freno (05/1) e

bloccarlo con la leva di arresto (05/2).

3. Assicurare il trattorino con dei cunei per im-

pedire che si sposti. Collocare i cunei sotto il lato che non viene sollevato.

4. Sollevare il trattorino con un dispositivo di

sollevamento adatto (ad es. martinetto) sul lato in cui deve essere sostituita la ruota. Sol- levare il trattorino il tanto necessario perché la ruota da sostituire possa girare liberamen- te. Attenzione! Rischio di danni alle apparec- chiature.IT 128 493516_a Manutenzione Durante il sollevamento accertarsi di non pie- gare nessun elemento del trattorino. Utilizza- re il martinetto solo su componenti metallici robusti.

5. Puntellare il trattorino contro un elemento

portante del telaio con un supporto stabile (ad es. ceppo di legno) in modo che non pos- sa abbassarsi neppure in caso di scivola- mento o ribaltamento del martinetto.

6. Sfilare il cappuccio protettivo (19/1).

7. Premere la rondella di sicurezza (19/2) con

un cacciavite. Accertarsi che non vada persa.

8. Sfilare la rondella (19/3).

9. Sfilare la ruota dall'asse.

Avviso:Sfilando le ruote posteriori dall'asse non perdere le chiavette!

10. Prima di rimontare il tutto pulire l'asse e il fo-

ro della ruota e lubrificare entrambi con gras- so universale.

11. Inserire la ruota sull'asse.

Avviso:Nell'inserire le ruote posteriori le go- le delle chiavette e della ruota posteriore de- vono coincidere in modo da poter inserire le chiavette senza sforzare.

12. Inserire la rosetta sull'asse.

13. Premere la rondella di sicurezza nella gola

sull'asse. Se per questo si utilizza eventual- mente una pinza, accertarsi di non danneg- giare l'asse.

14. Inserire il cappuccio protettivo sull'asse.

15. Rimuovere la rondella di sicurezza e lasciare

scendere cautamente il trattorino a terra con il dispositivo di sollevamento.

9.4 Batteria di avviamento

La dotazione del trattorino non include un carica- tore per la batteria di avviamento. Denominazione precisa batteria: vedere scatola batteria. La batteria di avviamento si trova sotto il cofano motore. Essenzialmente la batteria di avviamento viene caricata in fabbrica. Indicazioni di sicurezza ATTENZIONE! Pericolo di manipolazione errata della batteria di avviamento! Per evitare pericoli che possono derivare da una manipola- zione errata della batteria si prega di attenersi ai seguenti punti!

La batteria di avviamento non deve mai esse- re riposta nelle dirette vicinanze di fiamme a- perte, incendiata o collocata su riscaldamen- ti. Pericolo di esplosione.

Conservare la batteria di avviamento per l'im- magazzinaggio invernale in un locale fresco e asciutto (10 - 15°C). Evitare temperature di immagazzinaggio inferiori al punto di conge- lamento.

Non lasciare la batteria di avviamento scarica per un periodo di tempo prolungato. Se la batteria di avviamento non è stata utilizzata per un periodo prolungato, deve venire cari- cata con un caricatore idoneo.

Non distruggere la batteria di avviamento. L'elettrolita (acido solforico) causa corrosione della pelle e dei vestiti - risciacquare imme- diatamente con molta acqua.

Tenere pulita la batteria di avviamento. Pas- sare solo con un panno asciutto. Non utilizza- re acqua, benzina, diluente o simili!

Tenere pulito il polo di collegamento e ingras- sare con grasso specifico.

Non mettere il polo di collegamento in corto- circuito. Caricamento della batteria di avviamento Il caricamento è necessario:

prima del rimessaggio per la pausa invernale;

in caso di periodo di fermo prolungato della macchina (superiore a 3 mesi). ATTENZIONE! Pericolo dovuto a carica- mento errato della batteria di avviamento! La corrente di carica del caricatore non deve supe- rare 5A e la tensione deve corrispondere al max. a 14,4V. In caso di tensione di carica superiore c'è il pericolo di esplosione della batteria di avvia- mento! In caso di lavoro sulla batteria sfilare sempre la chiave di accensione. Si consiglia di caricare la batteria di avviamento esente da manutenzione e a tenuta di gas con un apposito caricatore (da acquistare presso il riven- ditore specializzato). Prima di caricare la batteria di avviamento atte- nersi alle istruzioni per l'uso del costruttore del caricatore. CAUTELA! Pericolo di cortocircuito! Per evitare un cortocircuito scollegare sempre il cavo negativo (-) per primo e ricollegarlo sempre per ultimo alla batteria! In caso di lavoro sulla batteria sfilare sempre la chiave di accensione!

1. Sfilare la chiave di accensione (02/4).

2. Aprire il cofano motore.493516_a 129

3. Collegare i morsetti del caricatore ai poli di

collegamento della batteria. AVVISO Attenzione alla polarità:

morsetto rosso = polo positivo (+)

4. Collegare il caricatore alla rete di corrente e

9.5 Smontaggio del piatto di taglio

Per l'uso del trattore per il servizio invernale e per la sostituzione della cinghia trapezoidale è ne- cessario smontare il piatto di taglio.

1. Sterzare il volante completamente verso sini-

2. Rimuovere il cesto di raccolta (33).

3. Smontare il canale di espulsione (18).

4. Allentare la vite cilindrica (34) del supporto

pozzetto di 5- 6 giri.

5. Abbassare il piatto di taglio sulla regolazione

6. Sganciare la molla di trazione del piatto di ta-

7. Riportare il piatto di taglio completamente

8. Sganciare il canale cinghia trapezoidale (38).

9. Sganciare la cinghia trapezoidale dalla puleg-

gia del motore (39).

10. Riabbassare il piatto di taglio alla regolazione

11. Rimuovere i 4 perni di sicurezza sulle staffe

di arresto del piatto di taglio (41).

12. Sfilare la staffa di arresto attraverso i perni

9.6 Sostituzione della cinghia trapezoidale

1. Allentare 6 dadi di sicurezza (24).

2. Sganciare il canale cinghia trapezoidale (25).

3. Sganciare e rimuovere la copertura destra

del piatto di taglio (26).

4. Sganciare e rimuovere la copertura sinistra

del piatto di taglio (27).

5. Allentare leggermente la vite sul rullo tendito-

re fino a che è possibile sfilare la cinghia tra- pezoidale (28).

6. Rimuovere la cinghia trapezoidale.

AVVISO La guida e la posizione della cin- ghia trapezoidale sono diverse a seconda della ti- pologia. Attenzione all'adesivo di avvertenza sul piatto di taglio. Inserimento di una nuova cinghia trapezoidale

1. Collocare la cinghia trapezoidale attorno al

rullo tenditore leggermente allentato e riavvi- tarlo (30 / 31).

2. Collocare la cinghia trapezoidale in base alla

sequenza attorno ai rulli e prestare attenzio- ne alla corsa e alla posizione della cinghia. 10 TRASPORTO Per il trasporto del trattorino con una macchina (ad es. rimorchio per auto), il piatto di taglio deve essere spessorato per non sovraccaricarne la so- spensione. Durante il trasporto assicurarsi che la capacità di carico del mezzo di trasporto sia sufficiente e di mettere sufficientemente in sicurezza il trattorino. 11 CONSERVAZIONE Il trattorino deve essere conservato al riparo dagli influssi atmosferici, in particolare umidità, pioggia o un irraggiamento solare diretto prolungato. Non rimessare mai il trattorino con carburante nel serbatoio all'interno di un edificio in cui i vapori del carburante possono entrare in contatto con fiamme aperte o scintille. Collocare il trattorino solo in locali indicati per il rimessaggio di veicoli a motore. In caso di rimessaggio prolungato, come durante il periodo invernale, possibilmente non lasciare il trattorino con il serbatoio di carburante pieno. Il carburante può evaporare. In caso di rimessaggio prolungato il carburante dovrebbe essere scaricato dal serbatoio e dal carburatore per prevenire depositi e in questo modo difficoltà d'accensione. In merito informarsi presso la propria officina specializzata.

12 SUPPORTO IN CASO DI ANOMALIE

CAUTELA! Pericolo di infortunio! Le parti taglienti e in movimento possono provocare lesio- ni.

Durante i lavori di manutenzione, cura e puli- zia indossare sempre guanti protettivi! AVVISO In caso di guasti che non sono e- lencati in questa tabella o che non si è in grado di eliminare personalmente, rivolgersi al nostro ser- vizio clienti.IT 130 493516_a Supporto in caso di anomalie Anomalia Causa Eliminazione Il motore non parte. Carenza di carburante. Riempire il serbatoio, verificare lo sfiato serbatoio, verificare il filtro del carburan- te. Carburante sporco di cattiva qualità, carburante vecchio nel serbatoio. Utilizzare sempre carburante nuovo da contenitori puliti; pulire il carburatore (of- ficina del servizio assistenza). Filtro dell'aria sporco. Pulire il filtro dell'aria (vedere istruzioni d'uso del costruttore del motore). Scintilla d'accensione assente. Pulire la candela di accensione, evtl. in- serirne una nuova; controllare cavo di accensione, controllare impianto di ac- censione (officina del servizio assisten- za). Troppo carburante nella camera di combustione a causa di ripetu- ti tentativi di avviamento. Svitare e asciugare la candela di accen- sione. Lo starter non funzio- na. Batteria di avviamento vuota o debole. Caricare la batteria di avviamento. Interruttore di sicurezza del sedi- le di guida non in funzione. Prendere posto correttamente sul sedile di guida, interruttore guasto. Interruttore di sicurezza del pe- dale del freno non in funzione. Premere completamente il pedale del freno. Piatto di taglio inserito. Disattivare piatto di taglio. Fusibile sul cavo (+) della batte- ria di avviamento. Verificare il fusibile ed eventualmente sostituirlo. La potenza motore si affievolisce. Erba troppo alta o troppo umida. Correggere l'altezza di taglio; creare spazio per il piatto di taglio facendo una breve retromarcia. Canale di espulsione/piatto di ta- glio intasati. Fermare il motore e sfilare la chiave di accensione! Pulire canale di espulsione/piatto di ta- glio intasati. Filtro dell'aria sporco. Pulire il filtro dell'aria (vedere istruzioni d'uso del costruttore del motore). La regolazione del carburatore non è corretta. Far controllare l'impostazione (officina del servizio assistenza). Lama fortemente usurata. Sostituire la lama (officina del servizio assistenza). Velocità di marcia troppo eleva- ta. Ridurre la velocità di marcia. Il trattorino vibra in- tensamente. Il piatto di taglio è danneggiato. Controllare il piatto di taglio (officina del servizio assistenza).493516_a 131 Supporto in caso di anomalie Anomalia Causa Eliminazione Il trattorino non parte. In caso di trasmissione idrostati- ca: niente trazione. Commutare la leva di bypass sulla posizio- ne d'esercizio (vedere capitolo 7.3 "Spinta del trattorino (15, 16)", pagina122). Taglio non pulito. Lama usurata, non affilata. Sostituzione o molatura lama. Una volta affilata, equilibrare la lama (officina del servizio assistenza)! Altezza di taglio errata. Correggere l'altezza di taglio. Numero di giri motore troppo basso. Regolare il numero di giri motore massi- mo. Velocità di marcia troppo eleva- ta. Ridurre la velocità di marcia. Pressione pneumatici differente sulle ruote. Pompare alla giusta pressione pneuma- tica. Leggere la corretta pressione sui pneumatici. Il cesto di raccolta non si riempie. Altezza di taglio regolata troppo bassa. Correggere l'altezza di taglio. L'erba è umida - è troppo pesan- te per essere trasportata dalla corrente d'aria. Cambiare orario per il taglio, attendere che il prato si asciughi. Lama fortemente usurata. Sostituire lama. (Servizio officina clienti) Erba troppo alta. Tagliare l'erba in due passaggi:

1. Passaggio: altezza di taglio max.

2. Passaggio: altezza di taglio desi-

derata. Sacco in tessuto intasato – non passa aria. Pulire il sacco in tessuto. Canale di espulsione piatto di ta- glio sporco. Pulire canale di espulsione/piatto di ta- glio intasati. La spia di riempimen- to non scatta. Residui di sfalcio sulla leva della spia di riempimento. Rimuovere i residui di sfalcio sulla leva della spia di riempimento. Successiva- mente verificare la mobilità. Trazione, freno, frizio- ne e piatto di taglio. Far controllare esclusivamente da un'of- ficina di assistenza alla clientela!

12.1 Display spia errori ed eliminazione del malfunzionamento

Visualiz- zazione Malfunziona- menti Descrizione del malfun- zionamento Eliminazione del malfunzionamento Err 01 Interruttore se- dile L'elettronica riconosce uno stato non valido dell'inter- ruttore sedile.
