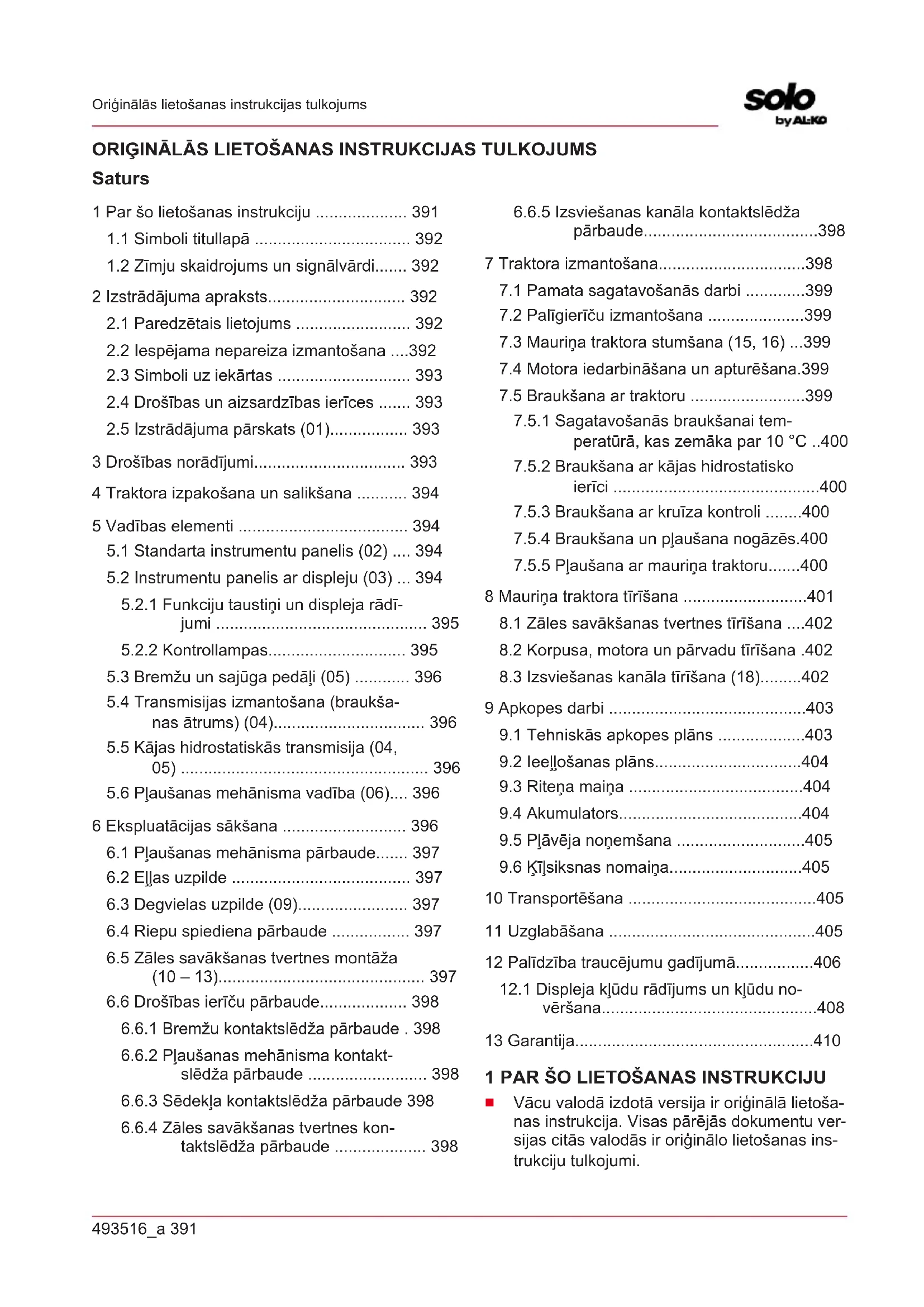

LIETOŠANAS INSTRUKCIJA T1595.6 HDA SOLO

1.2 Zīmju skaidrojums un signālvārdi....... 392

2 Izstrādājuma apraksts.............................. 392

2.1 Paredzētais lietojums ......................... 392

2.2 Iespējama nepareiza izmantošana ....392

2.3 Simboli uz iekārtas ............................. 393

2.4 Drošības un aizsardzības ierīces ....... 393

2.5 Izstrādājuma pārskats (01)................. 393

5.4 Transmisijas izmantošana (braukša-

nas ātrums) (04)................................. 396

5.5 Kājas hidrostatiskās transmisija (04,

05) ...................................................... 396

5.6 Pļaušanas mehānisma vadība (06).... 396

6 Ekspluatācijas sākšana ........................... 396

6.1 Pļaušanas mehānisma pārbaude....... 397

6.5 Zāles savākšanas tvertnes montāža

(10 – 13)............................................. 397

6.6 Drošības ierīču pārbaude................... 398

6.6.1 Bremžu kontaktslēdža pārbaude . 398

6.6.2 Pļaušanas mehānisma kontakt-

slēdža pārbaude .......................... 398

6.6.3 Sēdekļa kontaktslēdža pārbaude 398

6.6.4 Zāles savākšanas tvertnes kon-

taktslēdža pārbaude .................... 398

6.6.5 Izsviešanas kanāla kontaktslēdža

7.2 Palīgierīču izmantošana .....................399

7.3 Mauriņa traktora stumšana (15,16) ...399

7.4 Motora iedarbināšana un apturēšana.399

7.5 Braukšana ar traktoru .........................399

7.5.1 Sagatavošanās braukšanai tem-

peratūrā, kas zemāka par 10°C ..400

7.5.2 Braukšana ar kājas hidrostatisko

7.5.4 Braukšana un pļaušana nogāzēs.400

7.5.5 Pļaušana ar mauriņa traktoru.......400

8 Mauriņa traktora tīrīšana ...........................401

8.1 Zāles savākšanas tvertnes tīrīšana ....402

8.2 Korpusa, motora un pārvadu tīrīšana .402

8.3 Izsviešanas kanāla tīrīšana (18).........402

9 Apkopes darbi ...........................................403

9.1 Tehniskās apkopes plāns ...................403

9.5 Pļāvēja noņemšana ............................405

9.6 Ķīļsiksnas nomaiņa.............................405

10 Transportēšana .........................................405 11 Uzglabāšana .............................................405 12 Palīdzība traucējumu gadījumā.................406

12.1 Displeja kļūdu rādījums un kļūdu no-

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.LV 392 493516_a Izstrādājuma apraksts

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

Mauriņa traktori tiek piegādāti vairākās atšķi- rīgās komplektācijās. Lūdzu, ņemiet vērā, ka attēls var nedaudz atšķirties no oriģināla. Ja Jums rodas grūtības saprast aprakstus, tad, lūdzu, sazinieties ar specializētu darbnīcu vai ar ražotāju.

Ievērojiet komplektācijā iekļautajā benzīna motora montāžas instrukcijā un lietošanas instrukcijā sniegtos norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāci- ju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas. BRĪDINĀJUMS! Norāda uz potenciāli bīsta- mu situāciju, kuras rezultātā, ja vien no tās neiz- vairīsieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu si- tuāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks. NORĀDĪJUMS Īpaši norādījumi labākai iz- pratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Tiek ražoti dažādu modifikāciju mauriņa traktori ar aizmugurējo izlādi. Ņemiet to vērā, lasot ap- rakstus šajā lietošanas instrukcijā, lai rakstītais attiektos uz Jūsu mauriņa traktoru. Jūsu mauriņa traktora raksturlielumi:

Asmeņu sakabe: elektromagnētiska

Tvertnes izmēri: 310 l

Tvertnes iztukšošana: elektriska, teleskopis- kā roka Papildus iespējamas arī mulčēšanas sistēmas, motora tipa, motora jaudas un pļaušanas platuma atšķirības. Tipu atšķirības:

Transmisijas veids (T3 un G700)

Transmisijas apvada atbloķēšana

2.1 Paredzētais lietojums

Mauriņa traktors ir paredzēts privātai mājsaimnie- cībai vai dārzkopībai, kuras maksimālais pieļauja- mais slīpums ir 10° (18%). Papildierīču, piemē- ram, mulčētāju izmantošana ir pieļaujama tikai iz- mantojot oriģinālās rezerves daļas un ievērojot maksimālo pieļaujamo svaru. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei.

2.2 Iespējama nepareiza izmantošana

Mauriņa traktors nav paredzēts komerciālai iz- mantošanai atklātos parkos, sporta laukumos, lauksaimniecībā un mežsaimniecībā. BRĪDINĀJUMS! Mauriņa traktora pārkrau- šana var būt bīstama! Izmantojot piekabi, pie- vērsiet pastiprinātu uzmanību tam, lai netiktu pār- sniegts pieļaujamais svars, kā arī kāpumi un kri- tumi. Pārkraušanas gadījumā var neizturēt mauri- ņa traktora bremzes un tas var radīt bīstamas si- tuācijas!493516_a 393 Drošības norādījumi NORĀDĪJUMS Ņemiet vērā to, ka mauriņa traktors nedrīkst pārvietoties pa ielu, tādēļ to nav atļauts izmantot uz sabiedriskiem ceļiem.

2.3 Simboli uz iekārtas

Pirms lietošanas sākšanas izla- siet ekspluatācijas instrukciju. Pļaušanas laikā turēt atstatus ci- tas personas, it īpaši bērnus un dzīvniekus. Pirms tehniskā apkopes un re- monta darbu veikšanas, izņemiet aizdedzes atslēgu! Uzmanību! Risks! Sargiet rokas un kājas no saskares ar griezēj- mehānismu! Nebraukt nogāzēs, kas pārsniedz 10° (18%)! Bīstami: Šeit nestaigāt! Apdedzināšanās risks uz kar- stām virsmām!

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Demontētas vai modificē- tas drošības ietaises ir bīstamas! Aizliegts iz- mantot ar demontētām vai modificētām drošības ietaisēm. Nekavējoties jāsalabo vai jānomaina defektīvas drošības ietaises! Pie drošības ietaisēm tiek pieskaitītas:

Bremžu kontaktslēdzis

Pļaušanas mehānisma kontaktslēdzis

Zāles savākšanas tvertnes kontaktslēdzis

Sēdekļa kontaktslēdzis

Pļaušanas mehānisma pārsegi

Izvades kanāla kontaktslēdzis

2.5 Izstrādājuma pārskats (01)

Nr. Detaļa 1 Stūres rats 2 Instrumentu panelis 3 Bremžu pedālis 4 Motora pārsegs 5 Atpakaļgaitas transmisija 6 Priekšējā transmisija 7 Pļaušanas mehānisms 8 Pļaušanas augstuma regulators 9 Transmisijas apvads 10 Zāles savākšanas tvertnes uzpildes sensors 11 Tvertnes vadība 12 Zāles savākšanas tvertne 13 Vadītāja sēdeklis 14 Elektroniska tvertnes vadība* 15 Bremžu pedāļa blokators 16 Kruīza kontroles svira*

Atkarībā no modeļa un modifikācijas

Ierīci nedrīkst lietot bērni un personas, kas nepārzina lietošanas instrukciju.

Ņemiet vērā vietējos normatīvos aktus par lietotāju minimālo vecumu.

Jāpārliecina mazi bērni un jaunieši, lai tie ar iekārtu nespēlētos.

Pļaut drīkst tikai dienas gaismā vai ja ir no- drošināts labs apgaismojums.

Neļaujiet bīstamajā zonā atrasties nepiedero- šām personām.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Izmantojiet tikai oriģinālās rezerves daļas un piederumus.

Ierīces remontu drīkst veikt tikai ražotāja klientu apkalpošanas punktos.LV 394 493516_a Traktora izpakošana un salikšana

Valkājiet dzirdes aizsarglīdzekļus.

Mauriņa traktors nav piemērots dalībai ceļu satiksmē un to nedrīkst izmantot uz ceļiem un ielām.

Nepļaujiet pērkona laikā. Traktoram nav aiz- sardzības pret zibens spērienu.

Ar ierīci aizliegts pārvadāt pasažierus.

Nepļaujiet nogāzēs, kas pārsniedz 10° (18%).

Pēc alkohola, narkotiku vai reakciju ietekmē- jošu medikamentu lietošanas ir aizliegts iz- mantot mauriņa traktoru un/vai strādāt ar kā- du no tam piestiprinātajām papildierīcēm.

Vienmēr jāpļauj pret kalnu.

Ievērojiet vietējo, pašvaldības noteikto darba laiku.

Mauriņa traktors var radīt smagus ievainoju- mus ar savu svaru vien. Ievērojiet piesardzī- bu, iekraujot un izkraujot mauriņa traktoru uz transporta līdzekļa transportēšanai.

Šo mauriņa traktoru nedrīkst vilkt. Izmantojiet piemērotu transporta līdzekli, lai pārvietotu pa sabiedriskajiem ceļiem.

Mauriņa traktoru nedrīkst darbināt slikti vēdi- nāmās darba zonās (piemēram, garāžā). At- gāzes satur indīgo oglekļa monoksīdu, kā arī citas indīgas vielas.

4 TRAKTORA IZPAKOŠANA UN

SALIKŠANA Traktora izpakošanā un salikšanā ievērojiet pie- vienoto salikšanas instrukciju. NORĀDĪJUMS Ievērojiet arī benzīna mo- tora komplektācijā iekļautajā lietošanas instrukci- jā sniegtos norādījumus. BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salik- šanas instrukcijā aprakstītos montāžas darbus. Pirms izmantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pareizi! Pār- baudiet, vai visas drošībai un aizsardzībai pare- dzētās ierīces ir uzstādītas un tās būtu darba kār- tībā!

Šajā sadaļā tiks aprakstīti mauriņa traktora ar aiz- mugurējo izlādi vadības elementi. Pievērsiet uz- manību tam, lai Jūs iepazītos ar uz Jūsu mauriņa traktoru attiecināmo aprakstu.

5.1 Standarta instrumentu panelis (02)

Šeit tiks paskaidroti standarta instrumentu paneļa elementi. Dzinēja apgriezienu skaita regulēšana NORĀDĪJUMS Ņemiet vērā, ka šīs sviras izmantošana braukšanas režīmā ietekmē kustī- bas ātrumu! Regulatoram ar integrētu droseli: Pārvietojot regulatoru (02/2), tiek paaugstināts un samazināts motora apgriezienu skaits. Augšējā stāvoklī tiek pieslēgta drosele. Droseles aktivizēšana: Nolaist sviru līdz pašai lejai, līdz pat droseles zīmei. Šī po- zīcija ir paredzēta tikai un vienīgi motora iedarbināšanai. Norādījums. Atsevišķiem traktoru mode- ļiem pie instrumentu paneļa ir atsevišķs droseles slēdzis (02/1). To ir jānospiež, iedarbinot traktoru. Tad, kad motors strā- dā, slēdzi ir lēnām jāatlaiž! Pļaušanas režīms: Šajā stāvoklī motors griežas ar maksimālo apgriezienu skaitu. Tukšgaita: Šajā stāvoklī motors griežas ar minimālo apgriezienu skaitu. Aizdedzes atslēga (02/4) Stāvok- lis Darbība 0 Izslēgts motors. Var izņemt aizdedzes atslēgu. I Ieslēgti priekšējie lukturi. Pēc motora ieslēgšanas šajā stāvok- lī, ieslēdzas priekšējie lukturi. II Darba režīms, kad motors darbojas. III Starta pozīcija motora iedarbināša- nai. Atlaidiet atslēgu, tiklīdz motors sāk darboties. Tad tā atgriežas atpakaļ uz darba režīmu II.

5.2 Instrumentu panelis ar displeju (03)

Izlasiet šo nodaļu, ja Jūsu mauriņa traktoram virs standarta instrumentu paneļa ir displejs.493516_a 395 Vadības elementi

Apzīmējums Darbība 03/2 Displejā redzams:

Dienas darba stundas (attēlotas ar vienu skaitli aiz komata) Norādījums: Dienas darba stundas tiks attēlotas decimālajā sistēmā (1,5 h = 1 h 30min). vai

Kopējās darba stundas (attēlotas bez skaitļiem aiz komata). Norādījums: Kopējo darba stundu uzskaite sākas ar to brīdi, kad aizdedzes atslēga tiek ielikta pozīcijā I. 03/5 Lai mainītu displeja rādījumus:

Kopējās darba stundas

Baterijas spriegums Norādījums. Kopējo darba stundu skaits pieaug tikmēr, kamēr vien aizdedzes atslēga atrodas aizdedzē pozīcijā "I". 03/13 Dienas darba stundu atiestatīšana uz "0". Norādījums. Uz "0" ir iespējams atiestatīt dienas darba stundas, bet to nav iespējams izdarīt ar kopējām darba stundām.

Apzīmējums Indikators iedegas: 03/1

ja ir bojāta vai nepietiekami uzlādēta startera baterija.

Bojāts kabeļu savienojums starp motoru un akumulatoru.

Bojāti drošinātāji (15 A - zils).

Bojāta dinamomašīna pie motora.

Kad motors ir izslēgts:

ja ir bojāta vai nepietiekami uzlādēta startera baterija. Norādījums. Ja iedegas šis taustiņš, meklējiet specializētu re- monta darbnīcu! 03/3 tad, kad ir piepildījusies zāles savākšanas tvertne Iztukšojiet zāles savākšanas tvertni! 03/4 tad, kad ir ieslēgts pļāvējs. 03/6 tad, kad pļaušana tiek pārtraukta, lai varētu braukt atpakaļgaitā. 03/7 tad, kad ir noņemta vai nepareizi aizvērta zāles savākšanas tvert- ne.LV 396 493516_a Ekspluatācijas sākšana Pozīci-

Apzīmējums Indikators iedegas: 03/8 pie ieslēgtiem priekšējās gaismas lukturiem. 03/9 tad, kad tiek izmantotas bremzes vai arī tās ir saslēgušās. 03/10 tad degvielas daudzums degvielas tvertnē ir tikai aptuveni 1,5 l. 03/11 tad, ja eļļas līmenis ir zemāks par noteikto. 03/12 tad, ja traktora vadītājs no tā nokāpj pie:

ieslēgta motora (bremzes ir bloķētas)

Bremzes Pilnībā nospiežot bremžu pedāli (05/1), tiks iedarbinātas iekārtas bremzes un traktors apstāsies.

Stāvbremze Ja ar nospiestu bremžu pedāli (05/1) tiek parauta uz augšu stāvbremze (05/2), tad bremzes tiek nofiksētas. Bremzes tiks atbloķētas, vēlreiz nospiežot bremžu pe- dāli.

5.4 Transmisijas izmantošana (braukšanas

ātrums) (04) Mauriņa traktori ir aprīkoti ar kājas hidrostatisko ierīci. Atsevišķi modeļi ir aprīkoti ar kruīza kontroli. Braukšanai uz priekšu un atpakaļ labajā pusē ir uzstādīti divi atsevišķi pedāļi. Braukša- nas vir- ziens Apraksts Uz priek-

Lai brauktu uz priekšu, nospiediet labās puses pedāli (04/2). Atpakaļ- gaita Lai brauktu atpakaļgaitā, nospiediet kreisās puses pedāli (04/1). Norādījums. Pļāvējs ir ieslēgts tikai tad, ja ir nospiests pedālis, kas re- gulē kustību uz priekšu. Pļaušana braucot atpakaļgaitā: ska- tīt Nodaļa 7.5.5 "Pļaušana ar mauri- ņa traktoru", lappuse400.

5.5 Kājas hidrostatiskās transmisija (04, 05)

Kājas hidrostatisko ierīci darbina ar divu pedāļu (04/1 un 04/2) palīdzību. Lai sāktu braukt, vispirms atlaidiet stāvbremzi (05/2) un pēc tam nospiediet turpgaitas (04/2) vai atpakaļgaitas (04/1) pedāli. Jo stiprāk tiek no- spiests pedālis, jo ātrāk Jūs brauksiet attiecīgajā virzienā. Braukšana uz priekšu Nospiediet uz labās pu- ses ārējā pedāļa (04/2). Braukšana atpakaļgaitā Nospiediet uz labās pu- ses iekšējā pedāļa (04/1).

5.6 Pļaušanas mehānisma vadība (06)

Pļaušanas augstuma iestatīšana Traktora pļāvēja augstumu var iestatīt ar zem va- dītāja krēsla labajā pusē esošās sviras (06/2) pa- līdzību vairākās pakāpēs.

1. Pārvietojiet sviru (06/2) vēlamajā virzienā.

Slēdzis uz leju nozīmē zemāku pļaušanas augstumu, savukārt slēdzis uz augšu nozīmē augstāku. Pļāvēja ieslēgšana Elektriskā ieslēgšana: Uz instrumentu paneļa at- rodas slēdzis (02/5). Ar to jūs ieslēdzat pļāvēju (t.

BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salik-493516_a 397 Ekspluatācijas sākšana šanas instrukcijā aprakstītos montāžas darbus. Pirms izmantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pareizi! Pār- baudiet, vai visas drošībai un aizsardzībai pare- dzētās ierīces ir uzstādītas un tās būtu darba kār- tībā!

6.1 Pļaušanas mehānisma pārbaude

Pirms izmantošanas vienmēr ir ar acīm jāpārbau- da, vai griezējmehānisma stiprinājuma skrūves un citi griešanas piederumi nav nolietojušies vai bojāti. Lai izvairītos no līdzsvara izjaukšanas, bo- jātie vai nodilušie griezējasmeņi ir jāaizstāj ar jau- niem.

Pirms pirmreizējās izmantošanas motoru ir jāuz- pilda ar eļļu. Lūdzu, sekojiet motora ražotāja ins- trukcijai. Ņemiet vērā to, ka eļļas līmeni ir regulāri jāpārbauda un jāseko tam līdzi.

6.3 Degvielas uzpilde (09)

BRĪDINĀJUMS! Darbs ar degvielu ir bīs- tami. Degviela ir ļoti viegli uzliesmojoša! Degvie- las tvertnes uzpildīšanu drīkst veikt tikai ārpus telpām. Nesmēķēt! Neuzpildīt tad, ja motors strā- dā vai ir karsts! Degvielas uzpildei izmantojiet piemērotu piltuvi vai uzpildes cauruli, lai degviela nenokļūtu uz mo- tora, tā pārvalka vai zemes. Drošības apsvērumu dēļ, degvielas tvertnes vāci- ņu un citu tvertņu vāciņus ir jānomaina bojājumu gadījumā. Motoru nedrīkst iedarbināt, ja ir izlijusi degviela. Traktoru ir jāaizvāc no vietas, kur ir izlijusi deg- viela un tad izlijusī degviela ir jāsavāc ar drānas gabalu no grīdas, motora un tā apvalka. Jānovērš jebkurš iedarbināšanas mēģinājums, pirms pilnībā ir izgarojuši degvielas tvaiki. Glabājiet degvielu vienīgi tam paredzētajos kon- teineros. Izmantojiet bezsvina benzīnu, kura oktānskaitlis ir vismaz RON 91. Tvertnes uzpilde

1. Jebkurā gadījumā, apturiet motoru un, drošī-

bas apsvērumu dēļ, izņemiet aizdedzes at- slēgu.

2. Pagaidiet, līdz motors ir nedaudz atdzisis (Ie-

spējama izlijušās degvielas aizdegšanās!).

3. Uzspiediet uz tvertnes vāciņa aizsarga

4. Pagrieziet tvertnes vāciņa aizsarga (09/1) vir-

zienā uz augšu. Tvertnes vāciņa aizsargs (09/1) ir atbloķēts.

5. Atveriet tvertnes vāciņu (09/2) un uzpildiet

degvielu. Norādījums:Izvairieties no degvielas tvert- nes pārpildīšanas!

6. Aizveriet tvertnes vāciņu (09/2).

7. Aizveriet tvertnes vāciņa aizsargu (09/1), lai

Regulāri pārbaudiet spiedienu riepās.

Ievērojiet, lai riepās būtu atbilstošs spiediens (ieteicams 1 bar). NORĀDĪJUMS 1PSI = 0,07bar Riepu spiedienu ir iespējams kontrolēt ar stan- darta kājas pumpi, kā arī veikt gaisa uzpildi.

6.5 Zāles savākšanas tvertnes montāža (10

– 13) Mauriņa traktors tiek piegādāts ar zāles savākša- nas tvertni. Lūdzu, ņemiet vērā, ka attēls var ne- daudz atšķirties no oriģināla. Zāles savākšanas tvertnes uzpildes indikatora iestatīšana Uzpildes indikators ar skaņas signālu paziņo, ka ir nepieciešams iztīrīt zāles savākšanas tvertni. Uzpildes indikatoru atbilstoši pļaujamā materiāla īpašībām iespējams iestatīt 6 pozīcijās. Ar sausu pļaujamo materiālu pārvietojiet uzpildes indikato- ru mazākajās pozīcijās. Ar mitru pļaujamo mate- riālu iestatiet uzpildes indikatoru garākā pozīcijā. Šādi tiek ietekmēta zāles savākšanas tvertnes uzpilde.

1. Izslēdziet motoru (skatīt Nodaļa 7.4 "Motora

iedarbināšana un apturēšana", lappuse399).

2. Noņemiet zāles savākšanas kasti (skatīt No-

daļa 8.1 "Zāles savākšanas tvertnes tīrīša- na", lappuse402).

3. Iestatiet uzpildes indikatoru (10/1) atbilstoši

pļaujamajam materiālam (10/a), līdz tas nofiksējas vēlamajā pozīcijā.

4. Iekariet atpakaļ zāles savākšanas tvertni.

Zāles uztveršanas kastes pievienošana

1. Turiet zāles savākšanas tvertni ar vienu roku

pie tvertnes rāmja (11/1) un ar otru roku pie aizmugurējās atveres (11/2).

2. Ielieciet zāles savākšanas tvertni simetriski

uz vadotnes (11/3).LV 398 493516_a Traktora izmantošana

3. Viegli nolieciet zāles savākšanas tvertni uz

priekšu (12), lai tās priekšējā daļa tiktu nofik- sēta.

4. Nolieciet zāles savākšanas tvertni atkal uz le-

5. Pārbaudiet, vai zāles savākšanas tvertne ir

6.6 Drošības ierīču pārbaude

Drošības ierīces ir jāpārbauda pirms katras mau- riņa traktora ieslēgšanas reizes. BRĪDINĀJUMS! Uzmanieties, veicot dro- šības ietaišu pārbaudi! Drošības ietaišu pār- baudi drīkst veikt tikai no vadītāja vietas, kad tu- vumā nav nevienas citas personas vai dzīvnieki! Veiciet visas pārbaudes uz līdzenas virsmas, lai mauriņa traktors nevarētu ripot.

6.6.1 Bremžu kontaktslēdža pārbaude

Bremžu kontaktslēdzis nodrošina, ka motoru ne- var ieslēgt tikmēr, kamēr nav nospiestas brem- zes.

1. Motors ir izslēgts.

2. Apsēdieties vadītāja sēdeklī.

3. Atlaidiet stāvbremzi, nospiežot uz bremžu pe-

4. Centieties ieslēgt motoru (aizdedzes atslēga

pozīcijā III). NORĀDĪJUMS Motoru aizliegts iedarbināt!

6.6.2 Pļaušanas mehānisma kontaktslēdža

pārbaude Pļaušanas mehānisma kontaktslēdzis nodrošina, lai motoru nevarētu iedarbināt, ja ir aktivizēts pļā- vējs.

1. Motors ir izslēgts.

2. Apsēdieties vadītāja sēdeklī.

3. Atlaidiet bremžu pedāli (05/1) un aktivizējiet

4. Ieslēdziet pļāvēju (02/5, pozīcija "1").

5. Centieties ieslēgt motoru (aizdedzes atslēga

pozīcijā III). NORĀDĪJUMS Motoru aizliegts iedarbināt!

6.6.3 Sēdekļa kontaktslēdža pārbaude

Sēdekļa kontaktslēdzis nodrošina, ka motors tiek izslēgts, tiklīdz, ieslēgta zāles pļāvēja gadījumā, vadītāja sēdeklis ir tukšs.

1. Apsēdieties vadītāja sēdeklī.

2. Atlaidiet bremžu pedāli (05/1) un aktivizējiet

4. Ieslēdziet pļāvēju (02/5, pozīcija "1").

5. Samaziniet spiedienu uz sēdekli pieceļoties

(nekāpiet ārā!). NORĀDĪJUMS Motoram ir jāizslēdzas!

6.6.4 Zāles savākšanas tvertnes

kontaktslēdža pārbaude Zāles savākšanas tvertnes kontaktslēdzis nodro- šina, lai motors pārstātu darboties, ja, pie ieslēgta zāles pļāvēja, zāles savākšanas tvertne ir uzstā- dīta nepareizi.

1. Apsēdieties vadītāja sēdeklī.

2. Atlaidiet bremžu pedāli (05/1) un aktivizējiet

4. Ieslēdziet pļāvēju (02/5, pozīcija "1").

5. Nedaudz paceliet tukšo zāles savākšanas

tvertni vai arī pakustiniet atvēršanas slēdzi. NORĀDĪJUMS Motoram ir jāizslēdzas!

6.6.5 Izsviešanas kanāla kontaktslēdža

pārbaude Izsviešanas kanāla kontaktslēdzis paredzēts dro- šībai, lai mauriņa traktoru nevarētu iedarbināt, kad ir noņemts izsviešanas kanāls.

1. Noņemiet zāles savākšanas tvertni.

2. Izsviešanas kanāla (18/2) noņemšana.

3. Apsēdieties vadītāja sēdeklī.

4. Atlaidiet bremžu pedāli (05/1) un aktivizējiet

NORĀDĪJUMS Motoru aizliegts iedarbināt!

7 TRAKTORA IZMANTOŠANA

BRĪDINĀJUMS! Nepietiekama mauriņa traktora pārzināšana ir bīstama! Pirms eks- pluatācijas uzsākšanas, izlasiet lietošanas ins- trukciju! Ievērojiet visus drošības padomus! Pirms nodošana ekspluatācijā, veiciet visus salikšanas un citus darbus. Šaubu gadījumā, vērsieties pie piegādātāja!493516_a 399 Traktora izmantošana

7.1 Pamata sagatavošanās darbi

Pļaušanas laikā vienmēr valkājiet slēgtus apavus un garās bikses. Nekad nepļaujiet ar kailām kājām vai atvērtām sandalēm.

Pilnībā pārbaudiet platību, kurā plānojat iz- mantot mauriņa traktoru. Noņemiet visus ak- meņus, stieples, kaulus un citus svešķerme- ņus, kurus iespējams aizķert un aizmest. Meklējiet svešķermeņus arī pļaušanas laikā.

Veiciet visus darbus, kas nepieciešami, lai varētu nodot iekārtu ekspluatācijā. Īpaši tas attiecas uz drošības ietaišu pārbaudi.

Vilkšanai izmantojiet tikai cilpu! Nepārsniegt pieļaujamo svaru.

Priekšmetu pārvadāšana ar mauriņa traktoru ir aizliegta!

7.2 Palīgierīču izmantošana

BRĪDINĀJUMS! Nepareizo palīgierīču iz- mantošana vai to nepareizs lietojums ir bīs- tams! Izmantojiet vienīgi traktora ražotāja oriģi- nālās palīgierīces! Ievērojiet pievienotajā lietoša- nas instrukcijā aprakstītos izmantošanas nosacī- jumus! Neatļautu palīgierīču izmantošana vai to neparei- za izmantošana var radīt kaitējumu lietotājam un trešajām personām. Mauriņa traktors var tikt pār- krauts. Tas var radīt smagus nelaimes gadīju- mus.

7.3 Mauriņa traktora stumšana (15,16)

ESIET PIESARDZĪGI! Stumšana pa slīpu- mu ir bīstama! Stumiet mauriņa traktoru tikai pa horizontālu virsmu! Slīpumā mauriņa traktors var nekontrolēti ripot. Ar hidrostatisko transmisiju Apvada svira (15/1) atrodas labās puses riteņa arkas lejas daļā. Paralēlā kontūra regulēšana T3 pārvadiem (tips: T15, T16, T18):

1. Izvelciet un virzienā uz augšu iekariniet apva-

ð Tagad mauriņa traktoru ir iespējams pastumt. Paralēlā kontūra regulēšana G700 pārvadiem (Tips: T20, T23):

1. Iebīdiet un virzienā uz augšu iekariniet apva-

ð Tagad mauriņa traktoru ir iespējams pastumt.

7.4 Motora iedarbināšana un apturēšana

Motora iedarbināšana

1. Iesēdieties vadītāja vietā.

2. Nospiediet bremžu pedāli (05/1) kreisajā pu-

sē līdz galam un nobloķējiet to ar stāvbremzi (05/2).

3. Pārliecinieties, vai pļaušanas mehānisms

NAV ieslēgts. Lai to izdarītu, pārbaudiet slē- dzi (02/5, pozīcija “0”).

4. Virziet regulatoru (02/2), lai palielinātu motora

darba apgriezienus. Atkarībā no pļāvēja mo- deļa, atrodiet droseles apzīmējumu. Ja nav atrodams, pavelciet atsevišķo droseles slēdzi (02/1).

5. Ievietojiet aizdedzes atslēgu aizdedzē (02/4).

6. Pagrieziet aizdedzes atslēgu pozīcijā „III” un

turiet to tik ilgi, līdz motors sāk darboties. Norādījums:Lai taupītu akumulatoru, iedar- bināšanas mēģinājums nedrīkst būt garāks par aptuveni 5sekundēm.

7. Atlaidiet aizdedzes atslēgu un tā automātiski

nostājas II pozīcijā.

8. Virziet regulatoru (02/2), lai iestatītu motora

darba apgriezienus. Ar droseles slēdzi aprī- kotajiem modeļiem, ir nepieciešams to no- spiest vēlreiz (02/1). Izslēdziet motoru

1. Izslēdziet pļāvēju (02/5).

4. Pagrieziet aizdedzes atslēgu (02/4) pozīcijā

5. Izņemiet aizdedzes atslēgu.

BRĪDINĀJUMS! Uzmanieties no karsta motora! Uzmanieties, lai noslāpējot karstu moto- ra daļu (piem., skaņas slāpētājs), tuvumā, neat- rastos viegli uzliesmojoši priekšmeti vai materiāli!

7.5 Braukšana ar traktoru

BRĪDINĀJUMS! Nepareizs ātrums ir bīs- tams! Brauciet lēnām, sevišķi sākumā, lai pieras- tu pie traktora vadīšanas un bremzēšanas! Pirms katras virziena maiņas ir jāsamazina braukšanas ātrums, lai vadītājam vienmēr būtu pilna kontrole pār mauriņa traktoru un, lai tas nevarētu apgāz- ties!LV 400 493516_a Traktora izmantošana Jūsu traktors būs aprīkots ar kājas hidrostatisko ierīci.

7.5.1 Sagatavošanās braukšanai

temperatūrā, kas zemāka par 10°C

1. Pārliecinieties, vai pļaušanas mehānisms

NAV ieslēgts. Lai to izdarītu, pārbaudiet slē- dzi (02/5, pozīcija “0”).

2. Iedarbiniet motoru un ļaujiet tam darboties

aptuveni 30sekundes, līdz eļļai ir darba režī- mam optimāla eļļas viskozitāte. Pēc tam Jūs varat braukt ar traktoru. Pļāvēju drīkst ieslēgt tikai pēc tam, kad motors ir darbināts dažas minūtes.

7.5.2 Braukšana ar kājas hidrostatisko ierīci

2. Iestatiet pļaušanas mehānismam augstāko

pļaušanas augstumu (06/2).

5. Lēnām spiediet uz vēlamā braukšanas virzie-

Uz priekšu: Pedālis (04/2)

Atpakaļ: Pedālis (04/1)

6. Jo stiprāk tiek nospiests pedālis, jo ātrāk trak-

tors pārvietojas attiecīgajā virzienā.

7. Lai apstātos, atlaidiet pedāli un nospiediet

bremžu pedāli (05/1). NORĀDĪJUMS Traktoru atstājot, vienmēr nofiksējiet to ar stāvbremzi pie ieslēgta bremžu pedāļa, lai traktors nevarētu aizripot.

7.5.3 Braukšana ar kruīza kontroli

NORĀDĪJUMS Kruīza kontroli ir iespējams ieslēgt tikai braucot uz priekšu. Nospiežot brem- zes, kruīza kontrole automātiski atslēdzas. Kruīza kontroles ieslēgšana/izslēgšana:

Pārvietojiet sviru (02/3) uz augšu. Kruīza kontrole ir ieslēgta.

7.5.4 Braukšana un pļaušana nogāzēs

BRĪDINĀJUMS! Nepareiza braukšana pa nogāzēm ir bīstama! Braucot pa nogāzēm ir jā- būt īpaši uzmanīgiem! Nav "drošu" nogāžu. Ievē- rojiet sekojošos drošības padomus! Tad, ja riteņi griežas tukšgaitā vai arī iekārta apstājas, braucot nogāzē, ir jāatslēdz pļāvējs un papildierīces. Pēc tam jāturpina lēnām braukt uz priekšu un jāatstāj nogāze! Pilna zāles savākšanas tvertne paaugsti- na mauriņa traktora apgāšanās iespēju.

Nebrauciet nogāzēs, kas pārsniedz 10° (18%). Piemēram: tas nozīmē, ka augstumu starpība metrā ir 18 cm.

Nebrauciet saraustīti.

Nebremzējiet saraustīti.

Ieturiet mazu braukšanas ātrumu.

Nebrauciet šķērsām pāri nelīdzenumiem.

Strauji nepalieliniet braukšanas ātrumu.

7.5.5 Pļaušana ar mauriņa traktoru

Lai pļāvums būtu līdzens, braukšanas ātrums ir atkarīgs no virsmas īpatnībām. Pļaujiet ar maksi- mums 2/3 no iespējamā braukšanas ātruma. Maksimālais traktora ātrums ir paredzēts tikai un vienīgi braukšanai ar izslēgtu pļāvēju. Normālā situācijā pļaušanas augstums ir 4 - 5 cm. Tas atbilst 2 vai 3. Pļaušanas augstuma re- gulators (06/2). Mitru vai slapju zāli pļauj, iestatot augstāku pļaušanas augstumu. Ļoti garu zāli ieteicams pļaut divās reizēs. Pirma- jā reizē iestatiet pļaušanas mehānismu maksimā- lajā pļaušanas augstumā. Otrajā reizē varat to iestatīt Jums vēlamajā augstumā.

7.5.5.1 Pļaušanas mehānisma ieslēgšana

NORĀDĪJUMS Pļāvēju drīkst ieslēgt tikai tad, kad motors ir strādājis jau aptuveni minūti! Pļāvēja ieslēgšanas brīdī mauriņa traktors ne- drīkst atrasties garā zālē.

3. Iestatiet pļaušanas mehānismam augstāko

pļaušanas augstumu (06/2).

4. Ieslēdziet pļaušanas mehānismu ar slēdzi

6. Turpiniet braukt ar mauriņa traktoru.

7.5.5.2 Pļaušana braucot atpakaļgaitā

NORĀDĪJUMS Tad, kad tiek izmantots pe- dālis braukšanai atpakaļgaitā, pļāvējs izslēdzas.

1. Nospiediet taustiņu "Pļaušana atpakaļgai-

tā" (02/6) un aptuveni pēc 5 sekundēm atpa- kaļgaitas pedāli (04/1).493516_a 401 Mauriņa traktora tīrīšana BRĪDINĀJUMS! Nelaimes gadījumu risks, pļaujot atpakaļgaitā! Pļaujot, braucot atpakaļ- gaitā, pievērsiet uzmanību aizmugurē notiekoša- jam! Pļaujiet, braucot atpakaļgaitā, tikai tad, kad tas ir nepieciešams!

7.5.5.3 Pļaušanas mehānisma izslēgšana

BRĪDINĀJUMS! Rotējošie griezējasmeņi ir bīstami! Rotējošs/nobīdījies griezējasmenis var sagriezt rokas vai kājas! Tādēļ rokas un kājas ir jātur atstatu no griezējmehānisma!

1. Ieslēdziet pļaušanas mehānismu ar slēdzi

(02/5, pozīcija „0”). Zāles pļāvējs var tikt izslēgts arī tad, ja traktors turpina braukšanu. BRĪDINĀJUMS! No izsviestiem priekšme- tiem gūtu traumu risks! Šķērsojot virsmas ar grants un šķembu segumu, objekti no tā virsmas var tikt ierauti pļaušanas mehānismā un pēc tam tikt izsviesti.

Vienmēr izslēdziet pļāvēju, ja braucat pār virsmu, kas nav zāle.

7.5.5.4 Zāles savākšanas tvertnes

iztukšošana NORĀDĪJUMS Tad, kad zāles savākšanas tvertne ir pilna, atskan skaņas signāls. Šis ir pē- dējais laiks tvertni iztukšot. Atkarībā no Jūsu mauriņa traktora modifikācijas, tam var būt vai nu elektronisks vai manuāls zāles savākšanas tvertnes iztukšošanas mehānisms ar kontroles sviru. Visu tipu tvertnes:

Zāles savākšanas tvertnes iztukšošanu ir ie- spējams veikt no vadītāja krēsla.

Ja netiek pārtraukta pļaušana, zāles savāk- šanas tvertne var pārpildīties un noslāpt mo- tors.

Pļaušanas mehānismu nav iespējams ieslēgt, ja zāles savākšanas tvertne nav kārtī- gi piestiprināta. Elektroniskās zāles savākšanas tvertnes iztukšošana

1. Lai iztukšotu, jānospiež slēdzis (07/1) vadītā-

2. Lai aizvērtu zāles savākšanas tvertni, atkār-

toti jānospiež slēdzis. Zāles savākšanas tvertnes ar sviru iztukšošana

1. Pavelciet zāles savākšanas tvertnes sviru

2. Lai atvērtu zāles savākšanas tvertni, piespie-

diet sviru braukšanas virzienā (17/b).

3. Velciet zāles savākšanas tvertni ar sviru at-

pakaļ, līdz tā nofiksējas savā vietā.

Lai nodrošinātu optimālu mulčēšanas rezultātu, mauriņš ir jāpļauj regulāri (aptuveni 1 – 2reizes nedēļā). Katru reizi nogrieziet 1/3 no zāles aug- stuma (piemēram, ja mauriņa zāle ir 6cm augsta, nogrieziet ne vairāk kā 2cm). Tādējādi nogrieztā zāle tiek nevainojami iestrādāta esošajā mauriņā.

7.5.5.6 Pļaušanas intervāls

Ņemiet vērā, ka dažādos gadalaikos zāle aug at- šķirīgi. Pavasara sākumā ieteicams izvēlēties īsāku pļaušanas intervālu. Pagariniet pļaušanas intervālu, jo pļaušanas sezonai ritot, zāles augša- nas ātrums samazināsies. Ja mauriņš ilgāku laiku nav ticis pļauts, vispirms izvēlieties augstāku griešanas augstuma iestatī- jumu un pēc tam divas dienas vēlāk pļaujiet at- kārtoti ar zemāku griešanas augstuma iestatīju- mu.

7.5.5.7 Garas zāles pļaušana

Ja zāle ir garāka nekā parasti vai ja zāle ir pārāk mitra, pļaujiet mauriņu ar augstāku griešanas augstuma iestatījumu. Pēc tam vēlreiz nopļaujiet mauriņu ar zemāku, standarta izvēlēto iestatīju- mu.

7.5.5.8 Griešanas nažu apkope

Visas pļaušanas sezonas laikā rūpējieties par to, lai griešanas nazis būtu ass, citādi var tikt izrauti un traumēti zāles stiebri. Saplēstu zāles stiebru sāni kļūst brūni. Tādējādi tiek pasliktināta zāles augšana, kā arī tiek paaugstināta zāles uzņēmī- ba pret slimībām.

Pēc katras lietošanas reizes pārbaudiet, vai griešanas nazis ir ass un vai tam nav nodilu- ma vai bojājuma pazīmes! Ja nepieciešams, vērsieties servisa uzņēmumā.

Nomainot nazi izmantojiet tikai oriģinālos re- zerves nažus.

8 MAURIŅA TRAKTORA TĪRĪŠANA

Mauriņa traktoru ir regulāri jātīra, lai panāktu tā optimālu funkcionēšanu un ilgu darba mūžu.LV 402 493516_a Mauriņa traktora tīrīšana Pēc katras izmantošanas reizes iztīriet mauriņa traktoru no netīrumiem. Tīrīšanai neizmantojiet augstspiediena mazgāša- nu. Augstspiediena mazgātāja vai dārza šļūtenes ūdens strūkla var radīt elektronikas bojājumus vai īssavienojumu. Uzmanieties, lai, jo sevišķi, motors, pārvadi un gultņi, kā arī visa elektronikas sistēma nenonāktu saskarsmē ar ūdeni. BRĪDINĀJUMS! Uzmanieties tīrīšanas lai- kā! Visu tīrīšanas darbu laikā:

Uz tīrīšanas laiku noņemtās drošības ietaises ir pēc tīrīšanas atkal jāuzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Tīriet mauri- ņa traktoru tikai tad, kad tas ir atdzisis. Mo- tors, pārvadi un skaņas slāpētājs ir ļoti karsti!

SAGRIEŠANĀS RISKS: Strādājot ar griezēj- mehānismiem, uzmanieties no asajiem as- meņiem. Vairākasmeņu pļaujmašīnās viena griezējmehānisma kustība var izraisīt visu pārējo izkustēšanos!

8.1 Zāles savākšanas tvertnes tīrīšana

Noņemiet zāles savākšanas tvertni un izskalojiet to no iekšpuses un ārpuses ar ūdeni. Pielipušus netīrumus ir uzmanīgi jānokasa, piemēram, ar suku. Zāles savākšanas tvertņu ar auduma pār- segumu gadījumā ir jābūt īpaši uzmanīgiem, lai nesabojātu audumu. NORĀDĪJUMS Pirms tīrīšanas, iztukšojiet zāles savākšanas tvertni, kā norādīts aprakstā. Pilna zāles savākšanas tvertne ir pārāk smaga, lai to droši varētu paņemt. Zāles savākšanas tvertnes noņemšana

1. Izslēdziet motoru.

2. Paceliet zāles savākšanas tvertni nedaudz uz

3. Noņemiet zāles savākšanas tvertni virzienā

uz leju. Elektroniski vadītās zāles savākšanas tvertnes noņemšana

1. Izslēdziet motoru.

2. Pārliecinieties, ka elektroniski vadītā zāles

savākšanas tvertne ir aizvērta.

3. Paceliet zāles savākšanas tvertni uz augšu

4. Noņemiet zāles savākšanas tvertni virzienā

8.2 Korpusa, motora un pārvadu tīrīšana

UZMANĪBU! Elektroniskajās sistēmās iekļu- vis ūdens var radīt bojājumus! Mazgājot trakto- ru ar ūdeni uzmanieties, lai ūdens nenokļūtu elektroniskajās sistēmās! Nemazgājiet motoru un visus galvenos mezglus (riteņus, transmisijas, asmeņu novietne) ar ūdeni vai augstspiediena tīrītāju. Ūdens iekļūšana aizdedzē, karburatorā vai gaisa filtrā var radīt darbības traucējumus. Ūdens iekļū- šana gultņos var noskalot smērvielas un tādējādi radīt gultņu bojājumus. Dubļus un zāli noņemiet ar drānas gabalu, rokas slotiņu, birsti garā kātā vai ko tamlīdzīgu.

8.3 Izsviešanas kanāla tīrīšana (18)

Regulāra tīrīšana nodrošina pļaušanas augstuma iestatījumu gaitas laidenumu. Izsviešanas kanāls sastāv no divām savienotām daļām. Apakšējā daļa ir cieši piestiprināta pie pļā- vēja korpusa. Augšējo daļu ir iespējams noņemt, lai to iztīrītu.

1. Noņemiet zāles savākšanas tvertni.

2. Izskrūvējiet skrūves (18/1) no izsviešanas ka-

nāla kreisās un labās puses (18/2).

3. Izvelciet izvadi ārā gar aizmugurējo sienu.

4. Kārtīgi iztīriet izsviešanas kanāla augšējo un

5. Iespraudiet izvadu aizmugurējā sienā. Pārlie-

cinieties, vai augšējā un apakšējā sadaļa cie- ši pieguļ.

6. Ieskrūvējiet vietā abas fiksatora skrūves.

7. Zāles savākšanas tvertnes montāža.493516_a 403

Apkopes darbi 9 APKOPES DARBI BRĪDINĀJUMS! Uzmanieties apkopes dar- bu veikšanas laikā! Visu apkopes darbu laikā:

Apturiet motoru un izņemiet aizdedzes atslēgu.

Uz apkopes laiku noņemtās drošības ietai- ses, pēc apkopes darbu pabeigšanas ir atkal jāuzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Strādājiet ar mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir ļoti karsti!

Detaļu nomaiņai izmantojiet tikai oriģinālās rezerves daļas.

Šaubu gadījumā vienmēr sazinieties ar spe- ciālistu vai ražotāju.

9.1 Tehniskās apkopes plāns

Šos darbus var paveikt pats lietotājs. Visi tehnis- kās apkopes, servisa un remonta darbi ir veicami tikai pilnvarotā servisa centrā. NORĀDĪJUMS Intensīvas izmantošanas un augstas temperatūras apstākļu gadījumā, teh- niskās apkopes intervāli var būt mazāki par tabu- lā norādītajiem. Lūdzu ievērojiet, ka, saskaņā ar ieeļļošanas plā- nu, ieeļļošanu ir vēlams veikt katru gadu. Darbība Pirms katras lie- tošanas reizes Pēc kat- ras lieto- šanas reizes Pēc pir- majām 5 stundām Pēc kat- rām 25 darba stundām Pēc kat- rām 50 darba stundām Pirms kat- ras uzgla- bāšanas reizes Jāpārbauda eļļas līmenis motorā

Jānomaina motora eļļa

X X Gaisa filtra tīrīšana

Jāpārbauda aizdedzes sve- ces

Jāpārbauda bremzes (brem- zēšanas mēģinājums taisnā līnijā)

Jāpārbauda spiediens riepās X Pārbaudiet pļaušanas asme-

Jāpārbauda vai detaļas nav vaļīgas X X Jāpārbauda ķīļsiksna (vizu- ālā kontrole)

Jāiztīra mauriņa traktors X Jāiztīra gaisa ieplūdes atve- res motorā

Jāiztīra transmisija no zāles atgriezumiem X X )* skatīt motora ražotāja lietošanas instrukcijuLV 404 493516_a Apkopes darbi

9.2 Ieeļļošanas plāns

Lai nodrošinātu līganu kustīgo detaļu kustību, vis- maz reizi gadā ir jāveic šo detaļu ieeļļošana. Pirms ieeļļošanas nomazgājiet vai arī noslaukiet ar lupatu visas ieeļļojamās detaļas. Neizmantojiet ūdeni, lai izvairītos no rūsas veidošanās. Ieeļļošanas vietas:

Ieeļļojiet ar daudzfunkcionālo eļļu ass pirks- tus kreisajā un labajā pusē (21).

Uzsmidziniet priekšējai asij pie rāmja (21/1) aerosola tipa eļļu.

Ieziest stūres mehānisma (22) zobratus un zāģa segmentus ar daudzfunkcionālo smēr- vielu.

Ieziest priekšējās un aizmugurējās ass (23 /

20) rullīšu gultņus un rumbas ar daudzfunk-

cionālo smērvielu. NORĀDĪJUMS Lai ieziestu asis un gultņus ir jānoņem priekšējie un aizmugurējie riteņi.

Rotējošās detaļas un gultņi: jāieeļļo visas kustīgās rotējošās detaļas un gultņi.

Riteņa maiņu drīkst veikt, tikai atrodoties uz hori- zontāla un stingra pamata.

1. Apturiet mauriņa traktoru un izņemiet aizde-

2. Pilnībā nospiediet bremžu pedāli (05/1) un

nobloķējiet to ar stāvbremzes sviru (05/2).

3. Nodrošiniet mauriņa traktoru pret ripošanu ar

ķīļiem. Nolieciet ķīļus tajā pusē, kas netiks pacelta.

4. Lai varētu nomainīt riteni, paceliet mauriņa

traktoru vienā pusē ar piemērotu pacēlāju (piemēram, domkratu). Paceliet traktoru tik daudz, lai nomaināmais ritenis brīvi grieztos. Uzmanību! Pastāv ierīces bojājumu risks. Uzmanieties, lai pacelšanas laikā nesaliektu nevienu traktora detaļu. Atspiediet pacēlāju tikai pret stabilām metāla detaļām.

5. Nostipriniet mauriņa traktoru aiz korpusa ne-

sošā elementa ar stabiliem paliktņiem (pie- mēram, koka klucīšiem), lai tas nevarētu slī- dēt vai nolaisties zemāk.

6. Noņemiet drošības uzmavu (19/1).

7. Ar skrūvgriezi izņemiet sprostpaplāksni

(19/2). Pārliecinieties, vai tā netiks pazaudē- ta.

Norādījums:Noņemot aizmugurējo riteni ne- drīkst pazaudēt sprūdtapu!

10. Pirms samontēšanas, notīriet asi un riteņa

caurumus un ieziediet abus ar daudzfunkcio- nālo smērvielu.

11. Uzlieciet riteni uz ass.

Norādījums:Uzliekot aizmugures riteni, sprūdtapas un aizmugurējā riteņa atvere ir jā- savieto tā, lai tās būtu viena pret otru, un brīvi varētu ievietot sprūdtapu.

12. Uzlieciet starplikas paplāksnes uz ass.

13. Iespiediet sprostpaplāksni ass gropē. Ja Jūs

izmantojat knaibles, uzmanieties, lai ar knaiblēm nesabojātu asi.

14. Uzlieciet drošības uzmavu uz ass.

Mauriņa traktorā nav nevienas ierīces, kas veiktu akumulatora uzlādi. Precīza baterijas specifikācija: skatīt bateriju kas- ti. Akumulators atrodas zem motora pārsega. Pamatā startera akumulators ir uzlādēts jau rūp- nīcā. Drošības norādījumi BRĪDINĀJUMS! Nepareiza apiešanās ar akumulatoru ir bīstama! Lai izvairītos no riska, kas var rasties nepareizi rīkojoties ar akumulato- ru, lūdzu ievērojiet šādus nosacījumus!

Startera akumulators nedrīkst atrasties atklātas liesmas tuvumā, to nedrīkst dedzināt un novietot sildītāju tuvumā. Pastāv eksplozijas risks.

Ziemā uzglabājiet startera akumulatoru vēsā, sausā telpā (10 - 15°C). Uzglabāšanas laikā jāizvairās no sasaluma temperatūras.

Neatstājiet startera akumulatoru ilgstoši ne- uzlādētu. Tad, kad startera akumulators ilgā- ku laiku netiek lietots, to vajadzētu uzlādēt, izmantojot piemērotu uzlādes ierīci.

Nebojāt startera akumulatoru. Elektrolīts (sēr- skābe) ir kodīgi ādai un apģērbam – nekavē- joties mazgāt ar lielu ūdens daudzumu.

Turiet startera akumulatoru tīru. Tikai noslau- kiet ar sausu drānu. Neizmantot ūdeni, benzī- nu, šķīdinātāju vai ko tamlīdzīgu!

Uzturēt pieslēgvietas tīras un ieeļļot tās ar akumulatoru polu smērvielu.

Nesaslēgt pretējos polus.493516_a 405 Transportēšana Akumulatora uzlāde Uzlāde ir nepieciešama:

Pirms uzglabāšanas ziemā.

Pirms ilgstošas ierīces dīkstāves (ilgākas par 3 mēnešiem). BRĪDINĀJUMS! Nepareiza akumulatora uzlāde ir bīstama! Uzlādēšanas ierīces lādēša- nas strāvas stiprums nedrīkst pārsniegt 5A un lā- dēšanas spriegums nedrīkst pārsniegt 14,4V. Augstāka sprieguma gadījumā pastāv akumulato- ra eksplozijas risks! Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas. Mēs iesakām šo noslēgto akumulatoru, kuram nav nepieciešama apkope, uzlādēt ar īpaši pie- mērotu uzlādes ierīci (pieejama pie jūsu izplatītā- ja). Pirms akumulatora uzlādes, iepazīstieties ar uz- lādes ierīces ražotāja lietošanas instrukciju. ESIET PIESARDZĪGI! Īssavienojuma risks! Lai izvairītos no īssavienojuma, vienmēr pirmo atvienojiet un pēdējo pievienojiet negatīvo (-) strāvas kabeli. Ar bateriju strādājiet tikai pie iz- ņemtas aizdedzes atslēgas!

1. Izņemiet aizdedzes atslēgu (02/4).

2. Atveriet motora pārsegu.

3. Pievienojiet uzlādes ierīces pieslēgus pie ba-

terijas polu pieslēgvietām. NORĀDĪJUMS Ievērojiet polaritāti:

Melnais pieslēgs = negatīvais pols (-)

4. Pieslēdziet uzlādes ierīci strāvas padevei un

9.5 Pļāvēja noņemšana

Pļāvēju ir jānoņem, lai varētu izmantot traktoru ziemas darbos, kā arī lai nomainītu ķīļsiksnu.

1. Stūres rats pagriezt pa kreisi līdz galam (32).

2. Noņemt zāles savākšanas tvertni (33).

3. Noņemt izvadi (18).

4. Atlaist vaļīgāk ietvara cilindrisko skrūvi (34)

par 5 - 6 apgriezieniem.

5. Nolaist pļāvēju uz zemāko iestatījumu (35).

6. Noņemt pļāvēja atsperi (36).

7. Atkal iestatīt pļāvēju uz augšējo iestatījumu

8. Atāķēt ķīļsiksnas kanālu (38).

10. Atkal nolaist pļāvēju uz zemāko iestatījumu

11. Noņemt četras sprostpaplāksnes no pļāvēja

turēšanas lokiem (41).

12. Novelciet turēšanas loku pār skrūvēm (41).

9.6 Ķīļsiksnas nomaiņa

1. Atskrūvēt 6 drošināšanas uzgriežņus (24).

2. Atāķēt ķīļsiksnas kanālu (25).

Atāķēt un noņemt pļāvēja labo apšuvumu (26).

4. Atāķēt un noņemt pļāvēja kreiso apšuvumu

Nedaudz palaist vaļīgāk spriegotājveltnīša skrūves, līdz ir iespējams izņemt ķīļsiksnu (28).

6. Noņemt ķīļsiksnu.

NORĀDĪJUMS Ķīļsiksnas vadotnes un stāvoklis ir atkarīgs no tās tipa. Ņemiet vērā uz pļāvēja esošās informatīvās uzlīmes. Jaunas ķīļsiksnas uzlikšana

1. Uzlieciet ķīļsiksnu uz nedaudz atskrūvētā

spriegotājveltnīša un atkal to pieskrūvējiet (30 / 31).

2. Uzlieciet ķīļsiksnu secīgi uz veltnīšiem un ie-

vērojiet ķīļsiksnas vadotnes un stāvokli. 10 TRANSPORTĒŠANA Pārvietojot transporta traktoru ar transportu (pie- mēram, automašīnas piekabi), ir jāievēro, lai tiktu nodrošināta pļāvēja amortizācija. Transportēšanas laikā ņemiet vērā transporta lī- dzekļa vilktspēju un mauriņa traktoram nepiecie- šamos stiprinājumus. 11 UZGLABĀŠANA Mauriņa traktoru ir jāsargā no laikapstākļiem, se- višķi no mitruma, lietus un ilgstošas atrašanās saulē. Nekad neuzglabājiet mauriņa traktoru ar pilnu degvielas tvertni telpās, kurās degvielas izgaroju- mi var nonākt saskarē ar atklātu liesmu vai dzirk- stelēm. Novietojiet mauriņa traktoru tikai automa- šīnu uzglabāšanai piemērotās telpās. Ja vien tas ir iespējams, novietojiet mauriņa trak- toru uzglabāšanai ziemā ar tukšu degvielas tvert- ni. Degviela var izgarot. Pirms ilgtermiņa uzglabāšanas no degvielas tvertnes un karburatora ir jāatsūknē degviela, lai izvairītos no tās nogulsnēšanās un vēlākiem sa- režģījumiem ar iedarbināšanu. Sazinieties ar sa- vu specializēto darbnīcu.LV 406 493516_a Palīdzība traucējumu gadījumā 12 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus! NORĀDĪJUMS Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motoru nevar iedarbi- nāt. Trūkst degvielas. Uzpildīt degvielas tvertni, pārbaudīt gai- sa padevi degvielas tvertnē, pārbaudīt degvielas filtru. Slikta, netīra degviela, tvertnē ir veca degviela. Vienmēr izmantojiet svaigu degvielu no tīriem konteineriem; iztīrīt karburatoru (klientu apkalpošanas dienesta darbnī- ca). Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nav dzirksteles. Notīrīt aizdedzes sveces, iespējams, ie- likt jaunas, pārbaudīt aizdedzes kabeli, pārbaudīt aizdedzes bloku (klientu ap- kalpošanas dienesta darbnīca). Pēc vairākkārtējiem mēģināju- miem iedarbināt motoru, motora telpā ir pārāk daudz degvielas. Izņemiet un izžāvējiet aizdedzes sveci. Nestrādā palaidējs. Tukšs vai vājš akumulators. Uzlādējiet akumulatoru. Nestrādā vadītāja sēdekļa drošī- bas slēdzis. Kārtīgi apsēsties vadītāja vietā; slēdža defekts. Nestrādā bremžu pedāļa drošī- bas slēdzis. Nospiest bremžu pedāli līdz galam. Pieslēgts pļaušanas mehānisms. Izslēdziet pļaušanas mehānismu. Veiciet akumulatora (+) kabeļa izolāciju. Pārbaudiet izolāciju, ja nepieciešams, nomainiet. Samazināta motora jauda. Pārāk gara vai īsa zāle. Noregulējiet pļaušanas augstumu; atbrī- vojiet pļaušanas mehānismu, pabraucot nedaudz atpakaļ. Aizdambējies izvades kanāls/ pļāvējs. Apturēt motoru un izņemt aizdedzes at- slēgu! Iztīrīt izvades kanālu/pļāvēju. Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nepareizi karburatora iestatījumi. Lūdziet pārbaudīt iestatījumus (klientu apkalpošanas dienesta darbnīca). Ļoti nolietots asmens. Nomainiet asmeni (klientu apkalpoša- nas dienesta darbnīca). Pārāk liels braukšanas ātrums. Samazināt braukšanas ātrumu.493516_a 407 Palīdzība traucējumu gadījumā Problēma Iemesls Novēršana Mauriņa traktors stipri vibrē. Pļaušanas mehānisms ir bojāts. Pārbaudiet pļaušanas mehānismu (klientu apkalpošanas dienesta darbnī- ca). Mauriņa traktors ne- brauc. Modelim ar hidrostatisko trans- misiju: nav piedziņas. Pārslēdziet apvada sviru darba režīmā (skatīt Nodaļa 7.3 "Mauriņa traktora stumšana (15,16)", lappuse399). Nevienmērīgs grie- zums. Nolietots, truls asmens. Nomainīt vai uzasināt asmeni. Līdzsva- rojiet nodilušus asmeņus (klientu apkal- pošanas dienesta darbnīca)! Nepareizais pļaušanas augstums. Izlabot pļaušanas augstumu. Pārāk mazs motora apgriezienu skaits. Izvēlēties maksimālo motora apgriezie- nu skaitu. Pārāk liels braukšanas ātrums. Samazināt braukšanas ātrumu. Riteņos atšķiras riepu spiediens. Palielināt gaisa spiedienu līdz pareiza- jam. Izlabot, lai iegūtu riepās pareizo spiedienu. Neder zāles savākša- nas tvertne. Pļaušanas augstums uzstādīts par zemu. Izlabot pļaušanas augstumu. Zāle ir par mitru, tā ir par smagu, lai to pārvietotu ar gaisa plūsmu. Atlikt pļaušanu, līdz zāle ir izžuvusi. Ļoti nolietots asmens. Nomainīt asmeni. (klientu apkalpošanas dienesta darbnīcā) Pārāk augsts mauriņš. Mauriņu pļaujiet 2reizes.

2. Pļaušanas reize: vēlamais pļau-

šanas augstums Aizsērējis auduma tvertne— nav gaisa plūsmas. Iztīrīt auduma tvertni. Netīrs izvades kanāls/pļāvējs. Iztīrīt izvades kanālu/pļāvēju. Nestrādā uzpildes in- dikators. Zāles atgriezumi uzpildes rādītā- ja svirā. Iztīriet zāles atgriezumus no uzpildes rā- dītāja sviras. Pēc tam pārbaudiet, vai mehānisms darbojas brīvi. Transmisija, bremzes, sakabe un pļaušanas mehānisms. Drīkst pārbaudīt tikai klientu apkalpoša- nas centrā!LV 408 493516_a Palīdzība traucējumu gadījumā

12.1 Displeja kļūdu rādījums un kļūdu novēršana

Rādījums Kļūda Kļūdas apraksts Kļūdas novēršana Err 01 Sēdekļa slēdzis Elektronika konstatē nepa- reizu sēdekļa slēdža stā- vokli.
