KORISNIČKI PRIRUČNIK T1595.6 HDA SOLO

5.4 Upravljanje menjalnika (hitrost vo-

2. Prepričajte se, da je električno upravljana ko-

(19/2). Pazite, da se ne izgubi.

2. Demontirajte in znova montirajte iz-

Uputite djecu i mlade da se ne igraju ovim uređajem.

Korisnik je odgovoran za nesreće drugih oso- ba i njihovu imovinu.

Nemojte kositi po nevremenu. Nema zaštite od udara groma.

je ručicom za blokadu (05/2).

je ručicom za blokadu (05/2).

Nemojte voziti naglim kretnjama.

Nikada nemojte voziti poprečno prema padi- ni.

nje trave bude zatvorena.

za izbacivanje (18/2).

zaglavite je ručicom za blokadu (05/2).

samovoljnih pokušaja popravaka

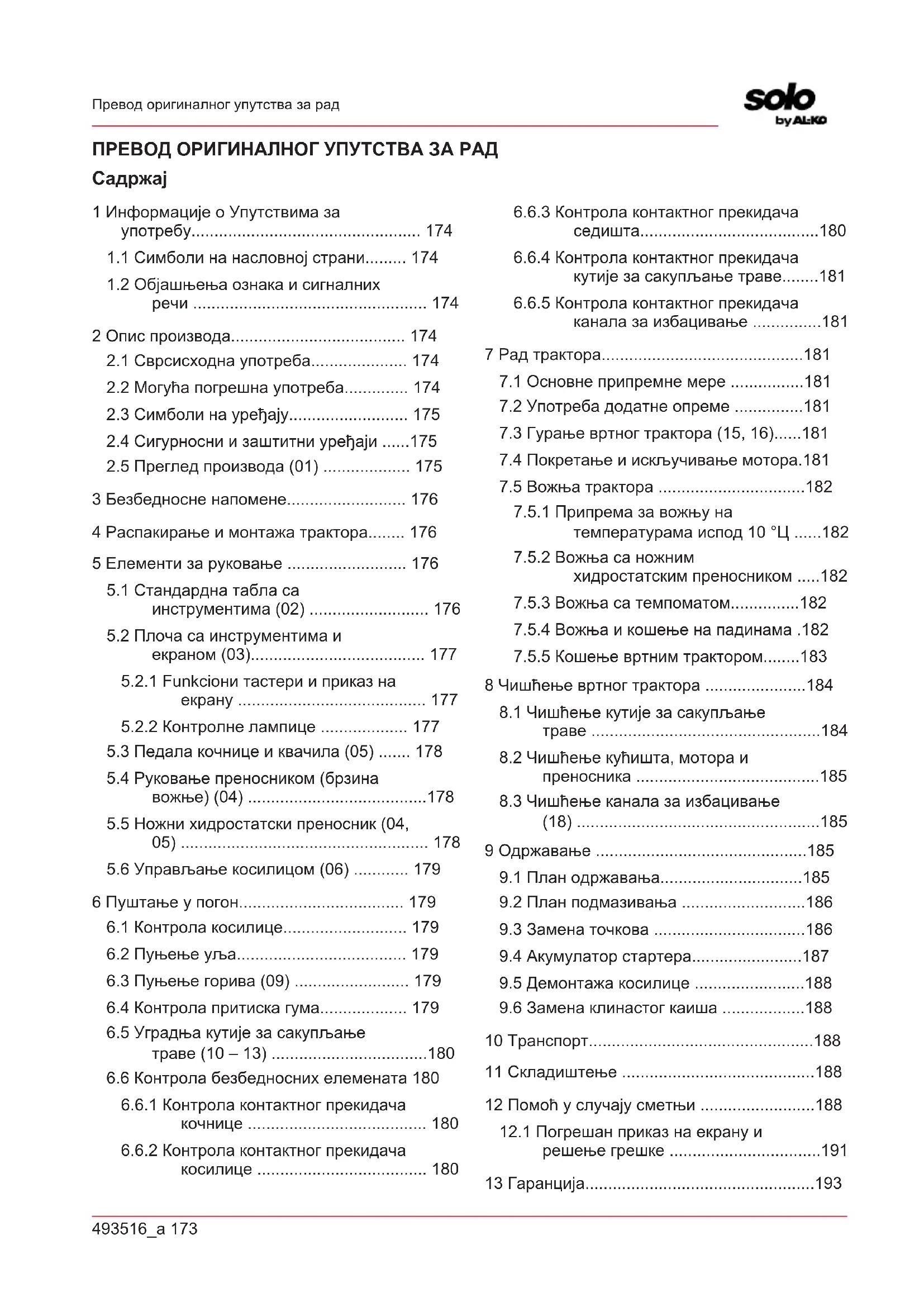

1 Информације о Упутствима за употребу.................................................. 174

1.1 Симболи на насловној страни......... 174

1.2 Објашњења ознака и сигналних

2.3 Симболи на уређају.......................... 175

2.4 Сигурносни и заштитни уређаји ......175

2.5 Преглед производа (01) ................... 175

3 Безбедносне напомене.......................... 176 4 Распакирање и монтажа трактора........ 176 5 Елементи за руковање .......................... 176

5.4 Руковање преносником (брзина

5.6 Управљање косилицом (06) ............ 179

6 Пуштање у погон.................................... 179

6.3 Пуњење горива (09) ......................... 179

6.4 Контрола притиска гума................... 179

6.5 Уградња кутије за сакупљање

6.6.1 Контрола контактног прекидача

кочнице ....................................... 180

6.6.2 Контрола контактног прекидача

косилице ..................................... 180

6.6.3 Контрола контактног прекидача

седишта.......................................180

6.6.4 Контрола контактног прекидача

кутије за сакупљање траве........181

6.6.5 Контрола контактног прекидача

канала за избацивање ...............181 7 Рад трактора............................................181

7.3 Гурање вртног трактора (15, 16)......181

7.4 Покретање и искључивање мотора.181

7.5.2 Вожња са ножним

хидростатским преносником .....182

7.5.3 Вожња са темпоматом...............182

7.5.4 Вожња и кошење на падинама .182

7.5.5 Кошење вртним трактором........183

8 Чишћење вртног трактора ......................184

8.1 Чишћење кутије за сакупљање

траве ..................................................184

8.2 Чишћење кућишта, мотора и

преносника ........................................185

8.3 Чишћење канала за избацивање

9.2 План подмазивања ...........................186

10 Транспорт.................................................188 11 Складиштење ..........................................188 12 Помоћ у случају сметњи .........................188

12.1 Погрешан приказ на екрану и

решење грешке .................................191 13 Гаранција..................................................193RS 174 493516_a Информације о Упутствима за употребу 1 ИНФОРМАЦИЈЕ О УПУТСТВИМА ЗА

Код немачке верзије се ради о оригиналном упутству за употребу. Верзије на свим осталим језицима су преводи оригиналног упутства за

Ова упутства за употребу држите на лако доступном месту да би вам увек била при руци када будете требали одређене информације о уређају.

Уређај предајте новом власнику само са Упутством за употребу.

Прочитајте и следите све безбедносне напомене и упозорења из ових Упутства за употребу.

Вртни трактори се испоручују у различитим варијантама опреме. Имајте на уму да се слике могу мало разликовати од оригинала. У случају проблема са описима, обратите се стручној радиони или произвођачу.

Поштујте приложена упутства за монтажу и упутства за употребу бензинског мотора.

1.1 Симболи на насловној страни

Симбол Значење Пре првог коришћења обавезно пажљиво прочитајте ова Упутства за употребу. То је услов за безбедан рад и неометано

Упутство за употребу Бензинским уређајем немојте радити у близини отвореног пламена или извора топлоте.

1.2 Објашњења ознака и сигналних речи

ОПАСНОСТ! Указује на непосредну опасност која ће – ако се не избегне – изазвати смрт или тешку повреду. УПОЗОРЕЊЕ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати смрт или тешку повреду. ОПРЕЗ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати мале или блаже повреде. ПАЖЊА! Указује на ситуацију која би – ако се не избјегне – могла проузроковати материјалну штету. НАПОМЕНА Посебне напомене за боље разумевање и руковање. 2 ОПИС ПРОИЗВОДА Вртни трактори са задњим избацивачем производе се у различитим варијантама. Код следећих описа у овим Упутствима за употребу прочитајте опис који се односи на ваш вртни трактор. Карактеристике овог вртног трактора:

Волумен кутије: 310 l

Пражњење кутије: електрично, телескопска полуга Такође постоје разлике код система малчирања, типа мотора, снаге мотора и ширине реза. Типске разлике:

Врста преносника (Т3 и G700)

Деблокада премосника преносника

2.1 Сврсисходна употреба

Вртни трактор је предвиђен за кошење приватних кућних и хоби вртова макс. нагиба падине 10° (18%). Додатне употребе, нпр. малчирање, дозвољене су само уз употребу оригиналног прибора и поштивање максималних вредности оптерећења. Овај уређај је предвиђен искључиво за приватну употребу. Сваки другачији начин коришћења, као и недозвољене преправке или доградње се сматра ненаменском употребом и доводи до престанка важења гаранције те до губитка усклађености (CE ознака) и до одбијања сваке одговорности произвођача у односу на штету корисника или трећих лица.

2.2 Могућа погрешна употреба

Вртни трактор није предвиђен за професионалну примену у јавним парковима,493516_a 175 Опис производа на спортским теренима, као ни у пољопривреди ни шумарству. УПОЗОРЕЊЕ! Опасности код преоптерећења вртног трактора! Код употребе приколице посебно пазите на то да не прекорачите дозвољена оптерећења и нагибе узбрдице/низбрдице. Прекорачење може превише оптеретити кочну снагу вртног трактора и изазвати опасне ситуације! НАПОМЕНА Имајте на уму да вртни трактор нема дозволу за јавни саобраћај и због тога се не смије возити на јавним прометницама!

2.3 Симболи на уређају

Прочитајте упутство за употребу пре пуштања у рад! Током кошења се други људи, а посебно деца, и животиње не смеју приближавати радном

Извуците контактни кључ пре радова одржавања и поправки! Пажња опасност! Држите руке и ноге даље од механизма за

Немојте возити на падинама нагиба преко 10° (18 %)! Опасност: Немојте овде

Опасност од опеклина на врућим површинама!

2.4 Сигурносни и заштитни уређаји

УПОЗОРЕЊЕ! Опасност од уклоњених или модификованих заштитних елемената! Забрањен је сваки рад са уклоњеним или модификованим заштитним елементима. Неисправни заштитни елементи сместа се морају поправити или заменити! Најважнији заштитни елементи:

Контактни прекидач кочнице

Контактни прекидач кутије за сакупљање

Контактни прекидач канала за избацивање

2.5 Преглед производа (01)

Бр. Саставни део 1 Управљач 2 Табла са инструментима 3 Педала кочнице 4 Поклопац моторног простора 5 Активација преносника према

6 Активација преносника према

7 Косилица 8 Промена висине реза 9 Премосник преносника 10 Сензор кутије за сакупљање

11 Активирање кутије 12 Кутија за сакупљање 13 Седиште возача 14 Електрично активирање кутије* 15 Ручица за блокаду педале

• Изведба варира у зависности од моделаRS 176 493516_a Безбедносне напомене 3 БЕЗБЕДНОСНЕ НАПОМЕНЕ

Деца и друга лица која нису упозната са упутством за руковање не смеју користити

Обратите пажњу на локалне прописе у вези са минималном старошћу руковаоца.

Упутите децу и младе да се не играју овим

Удаљите друга лица из подручја опасности.

Корисник сноси одговорност за незгоде повезане са другим особама и њиховом

Употребљавајте само оригналне резервне делове и прибор.

Оправке на уређају смеју да изводе произвођач одн. нека од његових сервисних радионица.

Забрањено је превозити људе овим

Након конзумације алкохола и лекова који би могли да ограниче способност реаговања или дрога, забрањен је рад вртним трактором и/или додатном опремом која је на њему причвршћена.

Вртни трактор својом тежином може да проузрочи тешке повреде. Опрезно обављајте утовар и истовар вртног трактора код његовог транспорта у возилу или на приколици.

Вртни трактор немојте користити у слабо проветреним радним подручјима (нпр. гаражи). Издувни гасови садрже отрован угљен-моноксид и друге отровне супстанције. 4 РАСПАКИРАЊЕ И МОНТАЖА

Код распакирања и монтаже трактора следите приложена упутства за монтажу. НАПОМЕНА Следите и приложена Упутства за употребу бензинског мотора. УПОЗОРЕЊЕ! Опасност због непотпуне монтаже! Вртни трактор сме се погонити само у комплетно монтираном стању! Извршите све радове монтаже описане у упутствима за монтажу. У случају двојбе, пре пуштања у рад питајте стручњака да ли је монтажа исправно обављена! Проверите присутност и функционалност свих безбедносних и заштитних елемената! 5 ЕЛЕМЕНТИ ЗА РУКОВАЊЕ У наставку су описани контролни елементи вртних трактора са задњим избацивачем. Обавезно прочитајте опис који се односи на ваш вртни трактор.

5.1 Стандардна табла са инструментима

(02) У наставку се објашњавају елементи стандардне табле са инструментима. Регулација броја обртаја мотора НАПОМЕНА Узмите у обзир то да активација регулатора током вожње утиче на

Код регулатора са уграђеним чоком: Померањем регулатора (02/2) повећава се и смањује број обртаја мотора. У крајњем горњем положају се активира чок. Укључивање чока: Гурните регулатор горе до краја до знака чока. Примените ову позицију само за покретања

Напомена: Неке варијанте трактора имају специјално дугме чока (02/1) на табли са инструментима. Њега треба код покретања трактора додатно повући. Ако мотор ради, полако стисните дугме назад! Погон за кошњу: У овој позицији мотор ради на максималном броју обртаја. Празни ход: У овој позицији мотор ради на минималном броју обртаја.493516_a 177 Елементи за руковање Контактна брава (02/4)

0 Мотор искључен. Може се извући контактни кључ. I Фарови су укључени. Након покретања мотора у тој позицији се укључују фарови. II Радна позиција током рада

III Позиција покретања код активације мотора. Чим се мотор покрене, пустите кључ. Након тога се враћа у радну позицију II.

5.2 Плоча са инструментима и екраном

(03) Прочитајте ово поглавље ако вртни трактор има екран изнад стандардне плоче са инструментима.

5.2.1 Funkciони тастери и приказ на екрану

Пол. Ознака Рад 03/2 На екрану је приказано следеће:

Дневни радни часови (приказ са зарезом) Напомена: Дневни радни часови су приказани децималним системом (1,5х = 1х 30мин).

Укупни радни часови (приказ без зареза) Напомена: Укупни радни часови броје се чим се контактни кључ пребаци у положај I. 03/5 За промену приказа на екрану:

Напон акумулатора Напомена: Ако контактни кључ остане у контактној брави у положају "I", укупни радни часови ће се наставити бројати. 03/13 Ресетовање дневних радних часова на "0". Напомена: Могу се ресетовати само дневни радни часови на "0" , а не укупни радни часови.

5.2.2 Контролне лампице

код дефектног или дубински испражњеног акумулатора стартера.

Прекид доводног кабла мотора – акумулатора.

код дубински испражњеног акумулатора стартера. Напомена: Код активирања овог индикатора идите у специјализовану радиону!RS 178 493516_a Елементи за руковање Пол. Ознака Индикатор светли: 03/3 када је кутија за сакупљање траве напуњена. Испразните кутију за сакупљање траве! 03/4 када је активирана косилица. 03/6 када је косилица откључана за вожњу унатраг. 03/7 код извађене кутије за сакупљање траве или када није прописно затворена. 03/8 код укључених рефлектора. 03/9 када је кочница активирана и код блокиране кочнице. 03/10 када је у резервоару остало још само отприлике 1,5 л горива. 03/11 када ниво уља није достигао предвиђени ниво. 03/12 када возач сиђе са трактора док:

мотор ради (кочница је блокирана)

Паркирна кочница: Ако код стиснуте педале кочнице (05/1) повучете ручицу за блокаду (05/2) према горе, кочница ће се блокирати. Новим стискањем педале кочнице отпушта се кочница.

5.4 Руковање преносником (брзина

вожње) (04) Вртни трактори су опремљени ножним хидростатским преносником. Неки модели су опремљени темпоматом. Код вожње према напред и назад на десној страни се налазе две посебне педале.

Напред Стисните десну педалу (04/2) за вожњу према напред. Назад Стисните леву педалу (04/1) за вожњу према назад. Напомена: Ако се стисне само педала за вожњу према назад, косилица ће се искључити. Погон за кошњу код вожње према назад: види Поглавље 7.5.5 "Кошење вртним трактором", страна183.

5.5 Ножни хидростатски преносник (04,

05) Ножни хидростатски преносник се укључује уз помоћ две педале (04/1 и 04/2).493516_a 179 Пуштање у погон Код покретања током рада мотора прво отпустите паркирну кочницу (05/2) и затим стисните педалу (04/2) за вожњу према напред или педалу (04/1) за вожњу према назад. Што више стиснете педалу, то ћете брже возити у одабраном смеру. Вожња према напред: Стисните на десној страни спољну педалу (04/2). Вожња према назад: Стисните на десној страни унутрашњу педалу (04/1).

5.6 Управљање косилицом (06)

Подешавање висине реза Косилица трактора може се подизати или спуштати ручицом (06/2) десно поред седишта возача на више нивоа.

1. Ручицу за промену висине (06/2)

помакните у жељеном смеру. Ручица окренута доле значи нижи рез, а ручица окренута горе виши рез. Укључивање косилице Електрично укључивање: У подручју плоче са инструментима налази се прекидач (02/5). Њиме укључите косилицу (положај "1"). 6 ПУШТАЊЕ У ПОГОН УПОЗОРЕЊЕ! Опасност због непотпуне монтаже! Вртни трактор сме се погонити само у комплетно монтираном стању! Извршите све радове монтаже описане у упутствима за монтажу. У случају двојбе, пре пуштања у рад питајте стручњака да ли је монтажа исправно обављена! Проверите присутност и функционалност свих безбедносних и заштитних елемената!

6.1 Контрола косилице

Пре употребе увек се визуелном контролом мора проверити да ли су алат за сечење, причврсне чивије и комплетна јединица за сечење истрошени или оштећени. Да би се избегла нецентрираност, истрошене или оштећене ножеве треба заменити новима.

Пре првог пуштања у рад, мотор мора бити напуњен уљем. Код тог корака следите упутства произвођача мотора. Пазите да се редовно проверава ниво уља, а по потреби га треба надопунити.

6.3 Пуњење горива (09)

УПОЗОРЕЊЕ! Опасности код руковања горивом! Гориво је веома запаљиво. Резервоар горива пуните само на отвореном! Забрањено пушење! Немојте пунити док мотор ради или је врућ! За точење користите прикладан левак или цев за уливање да не би дошло до цурења по мотору, кућишту или тлу. Из безбедносних разлога се у случају оштећења морају заменити оштећени затварач резервоара горива и други затварачи резервоара. Ако се гориво прелије, мотор се не сме покретати. Трактор треба уклонити са места контаминираног горивом, а проливено гориво мора се крпом покупити и обрисати са тла, мотора и кућишта. Треба да се избегава сваки покушај покретања док паре горива не исхлапе. Гориво чувајте само у резервоарима предвиђенима за ту намену. Употребите безоловни бензин, мин. РОЗ 91. Пуњење резервоара

1. По потреби искључите мотор и због

безбедности извуците контактни кључ.

2. Сачекајте да се мотор мало охлади

(опасност од експлозије запаљеног

резервоара (09/1) према горе. Деблокира се поклопац за затварање резервоара (09/1).

5. Отворите затварач резервоара (09/2) и

наточите гориво. Напомена:Избегните прекомерно пуњење резервоара горива!

6. Затворите затварач резервоара (09/2).

7. Затворите поклопац за затварање

Редовно проверавајте притисак гума.

Прочитајте предвиђени притисак гума на гумама (препорука: 1бар). НАПОМЕНА 1ПСИ = 0,07бар.RS 180 493516_a Пуштање у погон Стандардном ножном пумпом ваздуха може да се провери притисак гума и напумпа

6.5 Уградња кутије за сакупљање траве

(10 – 13) Вртни трактори се испоручују са кутијом за сакупљање траве. Имајте на уму да се слике могу мало разликовати од оригинала. Подешавање детектора нивоа напуњености кутије за сакупљање траве Детектор нивоа напуњености преко сирене јавља када се мора испразнити кутију за сакупљање траве. Детектор нивоа напуњености може се подесити према структури кошеног материјала у 6 положаја. Код сувог кошеног материјала гурните детектор нивоа напуњености у ниже положаје. Код мокрог или влажног кошеног материјала подесите дужи детектор нивоа напуњености. Тако се утиче на пуњење кутије за сакупљање материјала.

1. Искључите мотор (види Поглавље 7.4

"Покретање и искључивање мотора", страна181).

2. Скините кутију за сакупљање траве (види

Поглавље 8.1 "Чишћење кутије за сакупљање траве", страна184).

3. Детектор нивоа напуњености (10/1)

прилагодите кошеном материјалу (10/а) док се не углави у жељеном положају.

4. Поново обесите кутију за сакупљање

Обесите кутију за сакупљање траве

1. Кутију за сакупљање траве држите једном

руком на ручки кутије (11/1), а другом за придржни отвор на задњој страни (11/2).

2. Положите кутију за сакупљање траве

симетрично на вођицу (11/3).

3. Нагните кутију за сакупљање траве једном

руком благо према напред (12) да би се углавио предњи део кутије за сакупљање

4. Сада закрените кутију за сакупљање

траве поново према доле (13/а).

5. Проверите правилно налегање кутије за

Безбедносни елементи морају се проверити пре сваког покретања вртног трактора. УПОЗОРЕЊЕ! Опасност код провере безбедносних елемената! Безбедносни елементи смеју да се користе само са седишта возача и када у близини нема других људи ни животиња! Све контроле извршите на равној подлози да се вртни трактор не би изненада померио.

6.6.1 Контрола контактног прекидача

Прекидач контакта кочнице спречава покретање мотора ако се не стисне кочница.

1. Мотор је искључен.

4. Покушајте да покренете мотор (контактни

кључ је у позицији III). НАПОМЕНА Мотор се не сме покретати!

6.6.2 Контрола контактног прекидача

Контактни прекидач косилице спречава покретање мотора када је косилица укључена.

1. Мотор је искључен.

активирајте паркирну кочницу (05/2).

4. Укључите косилицу (02/5, положај "1").

5. Покушајте да покренете мотор (контактни

кључ је у позицији III). НАПОМЕНА Мотор се не сме покретати!

6.6.3 Контрола контактног прекидача

Контактни прекидач седишта омогућава искључивање мотора ако код укључене косилице седиште возача буде празно.

активирајте паркирну кочницу (05/2).

3. Покрените мотор и побрините се да ради

на максималном броју обртаја.

4. Укључите косилицу (02/5, положај "1").

5. Растеретите седиште тако да устанете

(немојте силазити са њега!). НАПОМЕНА Мотор се мора искључити!493516_a 181 Рад трактора

6.6.4 Контрола контактног прекидача

кутије за сакупљање траве Контактни прекидач кутије за сакупљање траве омогућава искључивање мотора чим кутија за сакупљање траве не буде исправно обешена код укључене косилице.

активирајте паркирну кочницу (05/2).

3. Покрените мотор и побрините се да ради

на максималном броју обртаја.

4. Укључите косилицу (02/5, положај "1").

5. Лагано подигните празну кутију за

сакупљање траве или користите прекидач за отварање. НАПОМЕНА Мотор се мора искључити!

6.6.5 Контрола контактног прекидача

канала за избацивање Контактни прекидач канала за избацивање омогућава да се вртни трактор не може покренути када је демонтиран канал за избацивање.

1. Скините кутију за сакупљање траве.

2. Уклоните канал за избацивање (18/2).

активирајте паркирну кочницу (05/2).

НАПОМЕНА Мотор се не сме покретати! 7 РАД ТРАКТОРА УПОЗОРЕЊЕ! Опасности због недовољног познавања вртног трактора! Пре почетка, пажљиво прочитајте Упутства за употребу! Посебно пазите на све безбедносне напомене! Савесно извршите све радове монтаже и кораке код пуштања у рад. У случају двојбе, контактирајте произвођача!

Током кошења увек носите чврсту обућу и дуге хлаче. Никада немојте косити боси ни у отвореним сандалама.

Проверите комплетан терен на ком се примењује вртни трактор. Уклоните комплетно камење, штапове, жице, кости и друга страна тела која би могла да буду захваћена и избачена. И током кошења треба пазити на стране предмете.

Извршите све радове описане у делу Пуштање у рад. То посебно важи за контролу безбедносних елемената.

Није дозвољен транспорт предмета вртним трактором!

7.2 Употреба додатне опреме

УПОЗОРЕЊЕ! Опасност због погрешне додатне опреме или њеног погрешног начина употребе! Увек користите само оригиналну опрему произвођача трактора! Узмите у обзир прописе о употреби из одговарајућих приложених упуттстава за

Употреба недозвољене опреме или погрешна употреба додатне опреме може да изазове озбиљне опасности за корисника и друге људе. Вртни трактор би се могао преоптеретити. То може узроковати несреће са тешким последицама.

7.3 Гурање вртног трактора (15, 16)

ОПРЕЗ! Опасност код гурања на косом терену! Вртни трактор гурајте само на хоризонталним површинама! На падинама би се вртни трактор могао неконтролисано кретати низбрдо. Код ножног хидростатског преносника Ручица премосника (15/1) се налази на задњем десном кућишту точка. Деблокада премосника код Т3-преносника (тип: T15, T16, T18):

1. Извуците ручицу премосника (15/1) и

обесите је према горе (16).

2. Отпустите кочницу.

ð Сада се вртни трактор може гурати. Деблокада премосника код Г700-преносника (тип: T20, T23):

1. Гурните ручицу премосника (15/1) и

закачите је према горе (16).

7.4 Покретање и искључивање мотора

2. До краја стисните педалу кочнице (05/1) на

левој страни и блокирајте је ручицом за блокаду (05/2).

3. Будите убеђени да косилица НИЈЕ

укључена. При том проверите позицију прегибног прекидача (02/5, положај „0“).

4. Помакните регулатор (02/2) броја обртаја

мотора до горњег граничника. Зависно од варијанте опреме тамо се налази знак чока. Ако га нема, повуците посебно дугме чока (02/1).

5. Ставите контактни кључ у контактну браву

6. Контактни кључ окрените у позицију „III“ и

тамо га задржите до покретања мотора. Напомена:Због заштите акумулатора стартера, покушај покретања не би смео да траје дуже од 5 секунди.

7. Затим пустите контактни кључ који ће се

аутоматски вратити у позицију „II“.

8. Пребаците регулатор (02/2) броја обртаја

мотора у радниу позицију. Код варијанте опреме са дугметом чока поново га утисните (02/1). Искључивање мотора

1. Искључите косилицу (02/5).

2. Пребаците регулатор (02/2) броја обртаја

мотора у позицију празног хода.

3. Стисните педалу кочнице (05/1) и

блокирајте је полугом за блокаду (05/2).

4. Контактни кључ (02/4) окрените у позицију

УПОЗОРЕЊЕ! Опасност од врућег мотора! Код искључивања мотора пазите на то да врући делови мотора (нпр. пригушник буке) не могу запалити околне предмете ни

УПОЗОРЕЊЕ! Опасност због неприлагођене брзине! Посебно на почетку возите споро да бисте се привикнули на начин вожње и кочења трактора! Пре сваке промене смера треба смањити брзину вожње тако да возач увек задржи контролу над вртним трактором и да се не може преврнути! Ваш трактор се погони преко ножног хидростатског преносника.

1. Будите убеђени да косилица НИЈЕ

укључена. При том проверите прегибни прекидач (02/5, положај „0“).

2. Покрените мотор и оставите га да ради

отприлике 30 секунди у топлом стању да би постигао оптималну вискозност уља преносника. Након тога можете возити трактор. Косилицу треба укључити тек након неколико минута рада мотора.

7.5.2 Вожња са ножним хидростатским

блокирајте је полугом за блокаду (05/2).

4. Активирајте кочницу (05/1).

5. Полако стисните педалу за жељени смер

6. Што даље стиснете педалу, то ће се

трактор брже кретати у одабраном смеру.

7. За заустављање отпустите педалу и

стисните педалу кочнице (05/1). НАПОМЕНА Пре сваког напуштања трактора активирајте ручицу за блокаду са стиснутом педалом кочнице да не би дошло померања трактора!

7.5.3 Вожња са темпоматом

НАПОМЕНА Темпомат може да се укључи само у вожњи према напред. Код активирања кочнице темпомат се аутоматски

Укључивање/искључивање темпомата:

Закрените ручицу (02/3) према горе. Темпомат се укључује.

Закрените ручицу (02/3) према доле. Темпомат се искључује.

7.5.4 Вожња и кошење на падинама

УПОЗОРЕЊЕ! Опасност код грешака током вожње на падинама! Код вожње на падинама захтева се посебна доза опреза! Ниједна падина није „безбедна“. У том случају се увек придржавајте следећих безбедносних напомена! Ако точкови проклижу или се493516_a 183 Рад трактора возило код пењања узбрдо заустави, одвојите косилицу и прикључке. Затим се спором вожњом уназад одржавајући раван смер спустите низ падину! Пуни кош за сакупљање траве својом тежином повећава опасност од превртања вртног трактора!

Немојте возити на падинама нагиба преко 10° (18%). Пример: то одговара висинској разлици од 18 цм по дужном метру.

Немојте возити са наглим кретњама.

Немојте нагло кочити.

Одржавајте ниску брзину вожње.

Немојте нагло убрзавати.

Избегавајте нагле потезе управљачем.

7.5.5 Кошење вртним трактором

Да бисте постигли прецизан резултат кошње, брзину вожње треба прилагодити условима на травњаку. Код кошења педалом задајте максимално 2/3 могуће брзине вожње. Максимална брзина трактора искључиво је предвиђена за погон вожње без укључене

У нормалном случају висина реза је 4 - 5 цм. То одговара 2. или 3. нивоу регулатора висине (06/2). Код влажне и мокре траве косите вишим подешењем реза. Код врло високе траве препоручљиво је косити у два циклуса. Код првог циклуса подесите косилицу на максималну висину реза. Затим код другог циклуса можете подесити жељену висину.

7.5.5.1 Укључивање косилице

НАПОМЕНА Косилица се сме укључити тек када је мотор радио приближно један минут у топлом стању! Код укључивања косилице вртни трактор се не сме налазити у високој трави.

мотора у радниу позицију.

4. Укључите косилицу прегибним

прекидачем(02/5, положај „1“).

5. Ручицом (06/2) подесите жељену висину

6. Примакните се вртним трактором.

7.5.5.2 Погон за кошњу код вожње према

НАПОМЕНА Ако стисните само педалу преносника за вожњу према назад, косилица ће се искључити.

УПОЗОРЕЊЕ! Опасност од несреће код кошње према назад! Пратите стражњи околни простор приликом кошње према назад! Косите према назад само када је то потребно!

7.5.5.3 Искључивање косилице

УПОЗОРЕЊЕ! Опасност код заустављања ножева! Ротирајући/излазећи нож може посећи руке и ноге! Држите руке и ноге даље од механизама за сечење!

1. Искључите косилицу прегибним

прекидачем(02/5, положај „0“). Косилица се може искључити током мировања и вожње трактора. УПОЗОРЕЊЕ! Опасност од повреде одбаченим предметима! Код прелажења површина са шљунком и шодером могу се повући предмети у покренуту косилицу и

Искључите косилицу увек када прелазите површине које нису травнате.

7.5.5.4 Пражњење кутије за сакупљање

НАПОМЕНА Када се кутија за сакупљање траве напуни, чује се звучни сигнал. Најкасније сад треба испразнити

Зависно од варијанте опреме, ваш вртни трактор је опремљен електричним пражњењем кутије за сакупљање траве или кутијом на ручно активирање за сакупљање траве са активационом ручицом. За све кутије за сакупљање траве важи

Пражњење кутије за сакупљање траве може се извести са седишта возача.

Ако се код активиране косилице отклопи или откачи кутија за сакупљање траве, мотор ће престати да ради.RS 184 493516_a Чишћење вртног трактора

Ако кутија за сакупљање траве није правилно углављена, косилица се неће моћи укључити. Пражњење електричне кутије за сакупљање траве

1. За пражњење употребите прегибни

2. За затварање кутије за сакупљање траве

поново употребите прегибни прекидач. Пражњење кутије за сакупљање траве активационом ручицом

1. Затим извуците активациону полугу из

кутије за сакупљање траве (17/а).

2. Стисните ручицу у смеру вожње да би се

отворила кутија за сакупљање траве (17/

3. Померите кутију за сакупљање траве

За оптималан резултат малчирања треба редовно косити траву (отприлике 1 до 2 пута седмично). У том случају одрежите 1/3 висине траве (нпр. траву висине 6цм покосите 2цм). Тако се покошена трава лако може користити са преосталом травом.

7.5.5.6 Интервал кошње

Узмите у обзир то да трава у различито доба расте различитом брзином. Препоручује се на почетку пролећа одабрати краћи интервал кошње. Повећајте интервал кошње ако брзина раста траве почне опадати током године. Ако се трава неко време није могла косити, прво одаберите подешење више висине реза и затим након два дана поново косите подешеном нижом висином реза.

7.5.5.7 Кошење високе траве

Косите подешењем више висине реза ако је трава нарасла преко стандардне висине или када је превлажна. Затим поново косите траву нижим, нормалним подешењем.

7.5.5.8 Одржавање ножева

Током целе сезоне кошења побрините се да су ножеви оштри да би се избегло откидање или дробљење стабљика траве. Откинуте стабљике траве на рубовима постају смеђе. То смањује раст и повећава осетљивост траве на разне болести.

Проверите ножеве након сваког резања и знака истрошености или оштећења! По потреби посетите сервисну радиону.

Код замене ножева користите само оригиналне резервне ножеве. 8 ЧИШЋЕЊЕ ВРТНОГ ТРАКТОРА За оптималну функцију и дуго трајање вртни трактор мора се редовно чистити. Након сваког рада очистите прљавштину накупљену на вртном трактору. За чишћење немојте користити перач високог притиска. Млаз воде перача високог притиска или вртног црева може да оштети електрику или лежајеве. Пазите на то да посебно мотор, преносник и скретни ваљци, као и комплетна електрика не дођу у контакт са водом. УПОЗОРЕЊЕ! Опасности код чишћења! Код свих радова чишћења важи

Извуците утикач(е) свећица.

Заштитни елементи уклоњени пре чишћења морају поново бити монтирани након чишћења.

ОПАСНОСТ ОД ОПЕКЛИНЕ: Вртни трактор чистите тек након што буде расхлађен. Мотор, преносни механизам и пригушивач буке су веома врући!

ОПАСНОСТ ОД ПОСЕКЛИНЕ: Код радова на алатима за сечење пазите на оштре ножеве. Код алата за кошење са више оштрица кретња алата за сечење може да изазове кретање другог алата за сечење!

8.1 Чишћење кутије за сакупљање траве

При том скините кутију за сакупљање траве и попрскајте је изнутра и споља цревом за воду. Тврдокорну прљавштину мора се опрезно састругати, на пример четком. Код кутије за сакупљање траве са платненом облогом посебно пазите на то да се не оштети платно. НАПОМЕНА Пре чишћења испразните кутију за сакупљање траве на описани начин. Пуна кутија за сакупљање траве је сувише тешка да би се могла безбедно скинути. Вађење кутије за сакупљање траве

1. Искључите мотор.493516_a 185

2. Лагано подигните кутију за сакупљање

3. Кутију за сакупљање траве извадите

према горе. Вађење електричне кутије за сакупљање

сакупљање траве буде затворена.

3. Лагано подигните кутију за сакупљање

4. Кутију за сакупљање траве извадите

8.2 Чишћење кућишта, мотора и

ПАЖЊА! Оштећења електричних инсталација продирућом водом! Код чишћења трактора водом пазите да вода не продре унутар електричних инсталација! Мотор и све лежајеве (котаче, преносник, лежај ножа) немојте прскати водом ни перачем високог притиска. Вода која продре унутар уређаја за паљење, карбуратора и филтер ваздуха може да изазове кварове. Вода унутар лежајева може да изазове губитак мазива и уништавање

За уклањање прљавштине и остатака траве користите крпу, метлицу, кист са дугом дршком или слично.

8.3 Чишћење канала за избацивање (18)

Редовно чишћење гарантује промену висине реза без икаквих проблема. Канал за избацивање се састоји од два међусобно увучена дела. Доњи део је чврсто углављен у кућиште склопа за кошњу. Горњи део може се извући код чишћења.

1. Уклоните кутију за сакупљање траве.

2. Уклоните вијке (18/1) лево и десно на

каналу за избацивање (18/2).

3. Извуците канал за избацивање кроз задњи

4. Темељито очистите горњи и доњи канал

5. Утакните канал за избацивање у утичницу.

При том пазите на то да се горњи и доњи део могу лако саставити.

6. Затегните га са оба причврсна вијка.

7. Монтирајте кутију за сакупљање траве.

9 ОДРЖАВАЊЕ УПОЗОРЕЊЕ! Опасности код сервисирања! Код свих радова сервисирања важи следеће:

Извуците утикач(е) свећица.

Заштитни елементи уклоњени пре сервисирања морају поново бити монтирани након сервисирања.

ОПАСНОСТ ОД ОПЕКЛИНЕ: Вртним трактором радите тек након што буде охлађен. Мотор, преносни механизам и пригушивач буке су веома врући!

ОПАСНОСТ ОД ПОСЕКЛИНЕ: Код радова на алатима за сечење пазите на оштре ножеве. Код алата за кошење са више оштрица кретња алата за сечење може да изазове кретњу другог алата за сечење.

Код замене делова допуштено је користити само оригиналне резервне

У случају двојбе увек затражите помоћ стручне радионе или контактирајте произвођача.

Следеће радове сме да изводи сам корисник. Све остале радове одржавања, сервисирања и поправке мора да изводи овлашћена сервисна радионица. НАПОМЕНА При јаком оптерећењу и високим температурама могу бити потребни краћи интервали одржавања него у горе наведеној табели. Такође следите препоручена, годишња подмазивања у складу са планом подмазивања.RS 186 493516_a

Проверити ниво моторног

Заменити моторно уље

X X Очистити филтер ваздуха

Заменити филтер ваздуха

Проверити кочницу (пробно кочење на равној дионици)

Чишћење вртног трактора X Очистити решетку за усис ваздуха на мотору

Очистити преносник од остатака траве и покошеног материјала X X )* види упутство за руковање од произвођача

9.2 План подмазивања

Да би се омогућио неометани ход помичних делова, препоручујемо подмазивање следећих тачака најмање једном годишње. Крпом очистите сва места која треба подмазати пре подмазивања или прскања. Не употребљавајте воду да не би настала

Попрскајте лежај предње осовине на оквиру (21/1) уљем за прскање.

Сегмент зуба и контролни зупчаник преносника управљача (22) подмажите вишенаменским мазивом.

Лежај ваљака и главчину предње и задње осовине (23/20) подмажите вишенаменским мазивом. НАПОМЕНА Пре подмазивања осовина и лежајева треба скинути предње и задње

Места обртања и лежајева: Подмазивање свих помичних места обртања и лежајева.

2. До краја стисните педалу кочнице (05/1) и

блокирајте је ручицом за блокаду (05/2).

3. Вртни трактор заштитите од

откотрљавања клиновима који се подмећу под точкове. Подметните клинове на страни која се неће подизати.

4. Вртни трактор подижите само прикладним

подизним алатом (нпр. маказастом дизалицом возила) на страни на којој треба заменити точак. Подигните трактор толико да се точак који треба заменити493516_a 187

може слободно обртати. Пажња! Опасност од оштећења уређаја. Код подизања пазите на то да не савијете ниједан елемент трактора. Подизни алат ставите само на стабилне металне делове.

5. Вртни трактор учврстите на носивом

елементу шасије користећи стабилну подлогу (нпр. дрвеном гредом) да се не би спустио ни код проклизавања ни нагињања подизног алата.

6. Скините заштитну капицу (19/1).

7. Изгурајте безбедносну плочицу (19/2)

9. Скините точак са осовине.

Напомена:Код скидања задњих точкова са осовине немојте изгубити заглавне

Напомена:Када желите поставити задње точкове, жлебови заглавних клинова и задњег точка морају бити један изнад другог да се заглавни клин може угурати без примене силе.

12. Натакните плочицу на осовину.

13. Утисните безбедносну плочицу у жлеб на

15. Уклоните безбедносну плочицу и пажљиво

У комплету испоруке вртног трактора нема пуњача акумулатора стартера. Тачна ознака акумулатора: види кутију акумулатора. Акумулатор стартера се налази испод поклопца моторног простора. У правилу је акумулатор стартера напуњен у

Безбедносне напомене УПОЗОРЕЊЕ! Опасност од погрешног руковања батеријом стартера! Да би се избегле опасности због погрешног руковања акумулатором, узмите у обзир следеће

Акумулатор стартера не сме се држати близу пламена, не сме се палити ни одлагати на уређаје за грејање. Постоји опасност од експлозије.

Акумулатор стартера током зиме складиштите у хладном и сувом простору (10 – 15°C). Код складишћења треба избегавати температуре испод тачке

Не остављајте акумулатор стартера ненапуњен дуже време. Ако акумулатор стартера није био коришћен дуже време, треба га напунити прикладним пуњачем.

Немојте уништити акумулатор стартера. Електролит (сумпорна киселина) изазива нагризања коже и одеће – сместа исперите обилном количином воде.

Одржавајте чистоћу акумулатора стартера. Обришите само сувом крпом. Немојте користити воду, бензин, разређивач ни слична средства!

Одржавајте чистоћу прикључних полова и намажите их мазивом за полове.

Немојте кратко спајати прикључне полове. Пуњење акумулатора стартера Пуњење је потребно:

Пре складишћења код зимске паузе.

Код дужег мировања уређаја (преко 3

УПОЗОРЕЊЕ! Опасност од погрешног пуњења акумулатора стартера! Струја пуњења пуњача не сме прелазити 5А, а напон пуњења сме износити највише 14,4В. Код вишег напона пуњења постоји опасност од експлозије акумулатора стартера! Током радова на стартеру увек извуците контактни

Препоручујемо да овај акумулатор стартера који не пропушта гас и не захтева одржавање напуните специјалним, прикладним пуњачем (доступно у специјализованој продаваоници). Пре пуњења акумулатора стартера следите упутства за употребу произвођача пуњача. ОПРЕЗ! Опасност од кратког споја! Да бисте избегли кратки спој, увек прво одвојите минус кабел (-) на акумулатору и као задњег га поново спојите! Током радова на стартеру увек извуците контактни кључ!

1. Извуците контактни кључ (02/4).

2. Отворите поклопац моторног простора.RS

3. Клеме пуњача спојите на прикључне

4. Спојите пуњач на електричну мрежу и

Код употребе трактора за уклањање снега и код замене клинастог каиша треба демонтирати косилицу.

1. Управљач окрените до краја на лево (32).

2. Уклоните кутију за сакупљање траве (33).

3. Демонтирајте канал за избацивање (18).

4. Отпустите цилиндарски вијак (34) држача

канала са 5 до 6 обртаја.

5. Спустите косилицу у најдубљу позицију

7. Косилицу поново ставите у крајњу горњу

9. Откачите клинасти каиш са ременице

клинастог каиша мотора (39).

10. Поново спустите косилицу у најдубљу

12. Скините придржну шипку преко чивија

клинасти каиш може извући (28).

6. Извадите клинасти каиш.

НАПОМЕНА Вођица и положај клинастог каиша разликују се зависно од типа. Уважите налепницу са упутством на косилици. Примена новог клинастог каиша

1. Положите клинасти каиш око мало

отпуштеног стезног ваљка и поново затегните стезни ваљак (30/31).

2. Положите клинасти каиш овим редом око

ваљка и пратите вођицу и положај клинастог каиша. 10 ТРАНСПОРТ Код транспорта вртног трактора транспортним уређајима (нпр. приколицом за лично возило), мора се подметнути косилица за растерећење овешења косилице. Код транспорта пазите на довољну носивост транспортног средства и прикладно учвршћење вртног трактора. 11 СКЛАДИШТЕЊЕ Вртни трактор треба држати на месту заштићеном од неповољних временских услова, посебно влаге и дугог директног излагања сунчевој радијацији. Вртни трактор никада не складиштите са горивом у резервоару унутар објекта, у ком може доћи до контакта пара горива и пламена или варница. Вртни трактор држите само у просторијама прикладнима за држање моторних возила. Избегавајте складиштити вртни трактор са пуним резервоаром горива на дуже време, нпр. током зиме. Гориво може испарити. Пре дуготрајног складишћења треба испустити гориво из резервоара и карбуратора да би се спречило таложење и због тога проблеми приликом покретања. За помоћ се обратите специјализованој радиони. 12 ПОМОЋ У СЛУЧАЈУ СМЕТЊИ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до

Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице! НАПОМЕНА Код сметњи које нису наведене у овој табели или које не можете да отклоните сами, се обратите нашој служби за кориснике.493516_a 189 Помоћ у случају сметњи Сметња Узрок Уклањање

Филтер за ваздух је запрљан. Очистите филтер ваздуха (види упутства за употребу од произвођача

Нема варнице паљења. Очистите свећицу, по потреби примените нову, проверите кабл паљења, проверите уређај за паљење (радиона сервисне службе). Због више покушаја покретања у простору сагоревања мотора има превише горива. Одврните свећицу и осушите је. Не функционише

Напуните акумулатор стартера. Безбедносни прекидач на седишту возача није у

До краја стисните педалу кочнице. Укључена је косилица. Искључите косилицу. Осигурач на полу (+) кабла акумулатора стартера. Проверите осигурач, по потреби га

Исправите висину реза; Омогућите слободан простор за косилицу кратким одмицањем према назад. Зачепљен канал за избацивање/плочу за кошење. Искључите мотор и извуците контактни кључ! Очистите канал за избацивање/плочу

Филтер за ваздух је запрљан. Очистите филтер ваздуха (види упутства за употребу од произвођача

Није исправно подешење карбуратора. Побрините се за проверу подешења (радиона сервисне службе). Ножеви су јако истрошени. Замените ножеве (радиона сервисне

Пребрза вожња. Смањите брзину вожње.RS 190 493516_a Помоћ у случају сметњи Сметња Узрок Уклањање Вртни трактор јако

Косилица је оштећена. Проверите косилицу (радиона сервисне службе). Вртни трактор се не

Код ножног хидростатског преносника: нема погона

Ручицу премосника пребаците у радну позицију (види Поглавље 7.3 "Гурање вртног трактора (15, 16)", страна181). Непрецизан рез. Ножеви су истрошени, тупи. Замените или избрусите ножеве. Центрирајте избрушене ножеве (радионица сервисне службе)! Погрешна висина реза. Коригујте висину сечења. Пренизак број обртаја мотора. Подесите максимални број обртаја

Надувајте до предвиђеног притиска ваздуха. На гумама проверите исправан притисак гума. Кутија за скупљање траве се не пуни. Подешена је сувише дубока висина реза. Коригујте висину сечења. Трава је сувише влажна и тешка да је преноси струја

Продужите време кошње док се травњак не осуши. Ножеви су јако истрошени. Замените ножеве. (Радиона Службе за кориснике) Трава је сувише висока. 2 пута покосите траву:

1. Пролаз: макс. висина реза

2. Пролаз: жељена висина реза.

Зачепљена платнена врећа – не пропушта ваздух. Очистите платнену врећу. Прљав канал за избацивање/ плоча за кошење. Очистите канал за избацивање/плочу

Остаци покошеног материјала на ручици индикатора напуњености. Уклоните остатке покошеног материјала са ручице индикатора напуњености. Затим проверите слободан ход. Погон вожње, кочница, преносник и косилица. Дати на проверу искључиво радиони сервисног одељења!493516_a 191 Помоћ у случају сметњи

Приказ Грешка Опис грешке Решење грешке Err 01 Прекидач

Електроника препознаје погрешно стање прекидача седишта.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Више пута оптеретите и

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 02 Прекидач

Електроника препознаје погрешно стање прекидача кочнице.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Више пута притисните педалу

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 03 Прекидач

Електроника препознаје погрешно стање прекидача косилице.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Више пута притисните прекидач

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 04 Прекидач

Електроника препознаје погрешно стање прекидача кутије.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Више пута отворите и затворите

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 05 Прекидач

Електроника препознаје погрешно стање прекидача преносника.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Више пута притисните педалу за

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељењеRS 192 493516_a Помоћ у случају сметњи Приказ Грешка Опис грешке Решење грешке Err 06 Контактни

Електроника препознаје погрешно стање прекидача канала за избацивање.

1. Искључите паљење и поново га

укључите (положај 2)**

2. Демонтирајте и поново

монтирајте канал за избацивање

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 07 Контактни

Електроника препознаје погрешно стање излаза

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 08 Релеј

Електроника препознаје погрешно стање излаза релеја покретања.

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 09 Магнетски

Електроника препознаје погрешно стање излаза магнетског вентила.

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 10 Завојница

Електроника препознаје погрешно стање излаза завојнице паљења.

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 11 Интерни напон

Електроника препознаје погрешно стање излаза интерног напона

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење Err 12 Надзор

Електроника препознаје погрешно стање надзора интерног напона

1. Искључите паљење и поново га

укључите (положај 1)

Самодијагностика, по потреби аутоматско брисање грешке*,

у противном контактирати сервисно одељење493516_a 193

Приказ Грешка Опис грешке Решење грешке *: При том екран остаје искључен отпр. 4 секунда. **: Брисање грешке притиском тастера R (03/13). 13 ГАРАНЦИЈА Евентуалне грешке у материјалу или производњи на уређају поправићемо за време законског рока застаре права на гаранцију за недостатке према сопственом избору поправљањем или заменом. Рок застаре одређује се према праву државе у којој је уређај купљен. Наша гарантна изјава важи само у случају:

примене ових Упутстава за употребу

сврсисходног коришћења

употребе оригиналних резервних делова Гаранција престаје да важи у случају:

самоиницијативних покушаја поправки

самоиницијативних техничких измена

ненаменског коришћења Гаранција не обухвата:

оштећења лака која се своде на нормално трошење

потрошне делове који су на картици резервних делова означени рамом xxxxxx (x)

Моторе са унутрашњим сагоревањем (овде важе посебне гарантне одредбе произвођача

Гарантни рок почиње да тече од датума куповине од стране првог крајњег корисника. Меродаван је датум на рачуну. Са овом изјавом о гаранцији и оригиналним рачуном обратите се продавцу или најближој овлашћеној сервисној радионици. Овом изјавом се не мењају законска права која купац има према продавцу у случају недостатака.PL 194 493516_a Tłumaczenie oryginalnej instrukcji obsługi

5.2.1 Функционални бутони и инди-

5.2.1 Функционални копчиња и

6.2 Полнење со масло
