BRUKSANVISNING T1595.6 HDA SOLO

malt omdrejningstal.

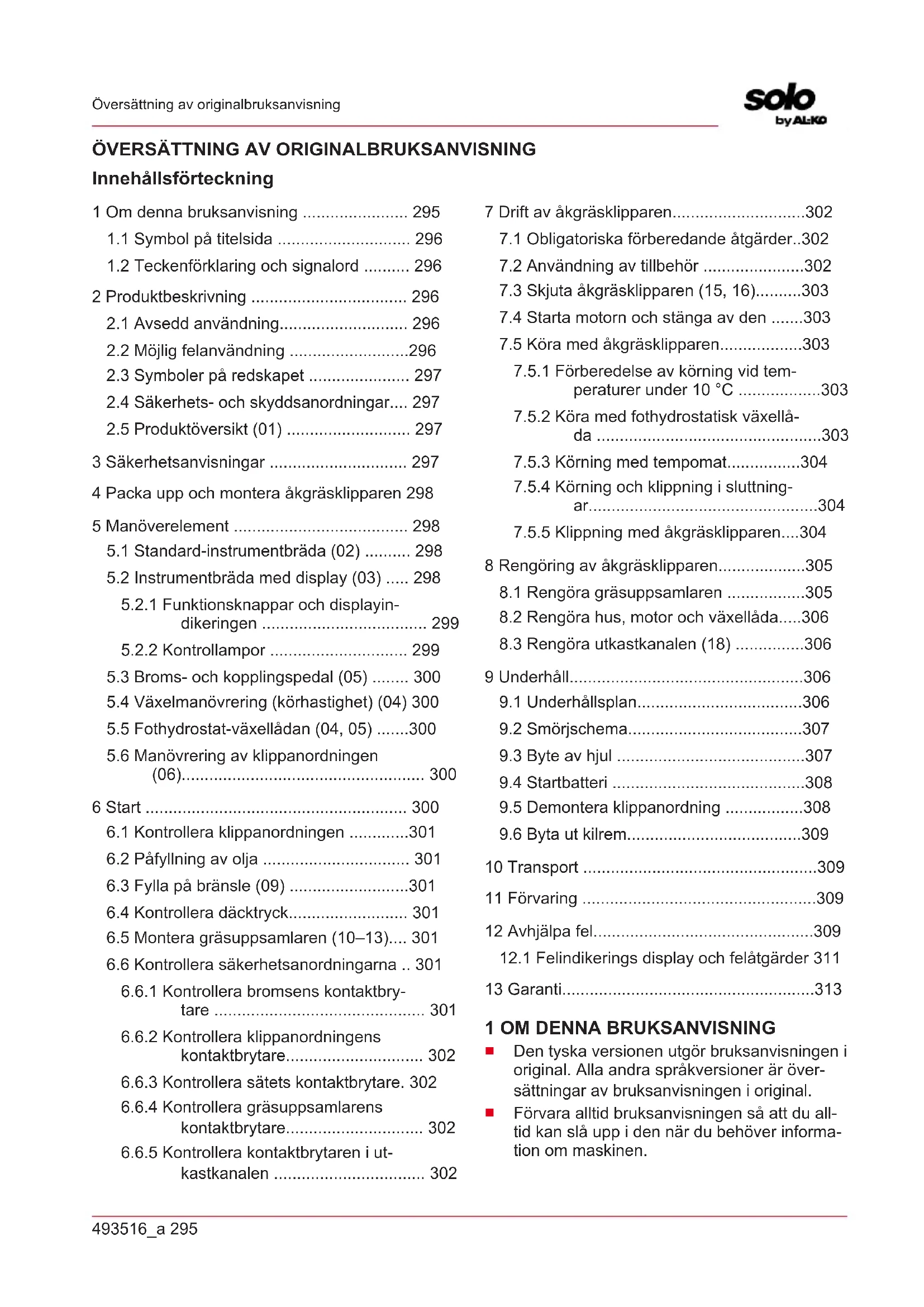

Innehållsförteckning 1 Om denna bruksanvisning ....................... 295

1.1 Symbol på titelsida ............................. 296

1.2 Teckenförklaring och signalord .......... 296

2.2 Möjlig felanvändning ..........................296

2.3 Symboler på redskapet ...................... 297

2.4 Säkerhets- och skyddsanordningar.... 297

2.5 Produktöversikt (01) ........................... 297

3 Säkerhetsanvisningar .............................. 297 4 Packa upp och montera åkgräsklipparen 298 5 Manöverelement ...................................... 298

5.2.1 Funktionsknappar och displayin-

5.3 Broms- och kopplingspedal (05) ........ 300

5.4 Växelmanövrering (körhastighet) (04) 300

5.5 Fothydrostat-växellådan (04, 05) .......300

5.6 Manövrering av klippanordningen

6.6 Kontrollera säkerhetsanordningarna .. 301

6.6.2 Kontrollera klippanordningens

7.1 Obligatoriska förberedande åtgärder..302

7.2 Användning av tillbehör ......................302

7.3 Skjuta åkgräsklipparen (15, 16)..........303

7.4 Starta motorn och stänga av den .......303

7.5 Köra med åkgräsklipparen..................303

7.5.1 Förberedelse av körning vid tem-

peraturer under 10°C ..................303

7.5.2 Köra med fothydrostatisk växellå-

7.5.4 Körning och klippning i sluttning-

ar..................................................304

7.5.5 Klippning med åkgräsklipparen....304

8.2 Rengöra hus, motor och växellåda.....306

12.1 Felindikerings display och felåtgärder 311

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen.SE 296 493516_a Produktbeskrivning

Lämna bara vidare maskinen till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

Åkgräsklipparna levereras i olika utrustnings- varianter. Observera att bilder kan avvika nå- got från originalet. Vänd dig till en fackverk- stad eller tillverkaren om du får några svårig- heter med att förstå beskrivningarna.

Följ instruktionerna i den medföljande monte- ringshandledningen och bensinmotorns bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning Använd inte bensinredskap i närhe- ten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Åkgräsklippare med bakutkast tillverkas i olika ut- föranden. Kontrollera alltid när du läser i denna bruksanvisning att du läser anvisningarna som gäller just din åkgräsklippare. Din åkgräsklippares egenskaper:

Uppsamlingsvolym: 310 l

Tömning av uppsamlaren: elektrisk, teleskop- spak Dessutom finns det varierande mulchsystem, mo- tortyper, motorprestanda och klippbredd. Typskillnader:

Växeltyp (T3 och G700)

2.1 Avsedd användning

Åkgräsklipparen är avsedd för klippning av priva- ta hem- och hobbyträdgårdar med max. 10° (18%) släntlutning. Övrig användning, som t.ex. mulching, är tillåten endast om originaltillbehör används och de maximala belastningsvärdena iakttas. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på använda- ren eller tredje part avvisas av tillverkaren.

2.2 Möjlig felanvändning

Åkgräsklipparen är inte avsedd för yrkesmässig användning i allmänna parker, på idrottsplatser eller inom jord- och skogsbruk. VARNING! Risker vid överbelastning av åkgräsklipparen! Var vid användning av ett släp noga med att inte överskrida de tillåtna draglas- terna och stigningarna/nedförsluten. Ett överskri- dande kan överbelasta åkgräsklipparens bromsar och leda till farliga situationer! ANMÄRKNING Observera att åkgräsklip- paren inte är godkänd för körning på allmän väg!493516_a 297 Säkerhetsanvisningar

2.3 Symboler på redskapet

Läs igenom bruksanvisningen innan du börjar använda redska- pet! Utomstående personer, särskilt barn och husdjur, ska hållas un- dan från arbetsområdet under klippningen. Ta ur tändningsnyckeln innan un- derhålls- eller reparationsarbeten påbörjas! Fara! Håll händer och fötter på avstånd från knivarna! Kör inte i sluttningar med mer än 10° (18%) lutning! Fara: Vistas inte här! Risk för brännskador från heta ytor!

2.4 Säkerhets- och skyddsanordningar

VARNING! Fara p.g.a. borttagna eller ma- nipulerade skyddsanordningar! All slags drift med borttagna eller manipulerade skyddsanord- ningar är förbjuden. Defekta skyddsanordningar måste omgående repareras eller bytas ut! Som skyddsanordningar räknas framför allt:

Kontaktbrytare klippanordning

Skyddskåpor klippanordning

2.5 Produktöversikt (01)

Nr. Komponent 1 Ratt 2 Instrumentbräda 3 Bromspedal 4 Motorhuv 5 Växelmanövrering bakåt 6 Växelmanövrering framåt 7 Klippanordning 8 Inställning av klipphöjd 9 Växelbypass 10 Sensor för gräsuppsamlare 11 Aktivering av uppsamlare 12 Gräsuppsamlare 13 Förarsäte 14 Elektrisk aktivering av uppsamlare* 15 Låsspak för bromspedal 16 Tempomatspak*

Utförandet varierar och är modellberoende 3 SÄKERHETSANVISNINGAR

Barn och andra personer som inte är förtrog- na med bruksanvisningen får inte använda maskinen.

Instruera barn och ungdomar att inte leka med maskinen.

Arbeta endast i dagsljus eller vid tillfredsstäl- lande konstgjord belysning.

Håll andra personer på avstånd från riskom- rådet.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Använd endast reservdelar och tillbehör i ori- ginalutförande.

Reparationer på maskinen måste göras av tillverkaren resp. av ett serviceställe som är godkänt av tillverkaren.

Bär hörselskydd.SE 298 493516_a Packa upp och montera åkgräsklipparen

Åkgräsklipparen har inget godkännande för vägtrafik och får inte framföras på allmänna vägar och gator.

Klipp inte vid åska. Inget skydd mot blixtned- slag.

Du får inte ta med några passagerare på åk- gräsklipparen.

Klipp inte i sluttningar som överstiger 10° (18%)

Efter intag av alkohol, droger eller läkemedel, som försämrar reaktionsförmågan, är det för- bjudet att arbeta med åkgräsklipparen och/el- ler med ett tillbehör som är fäst på denna.

Klipp alltid på tvären i förhållande till slutt- ningen.

Åkgräsklipparen kan genom sin egenvikt or- saka allvarliga kroppsskador. Särskild försik- tighet måste iakttas när åkgräsklipparen las- tas in eller ut för transport i ett fordon eller en släpvagn.

Denna åkgräsklippare får inte bogseras. För transport på allmän väg måste ett lämpligt fordon användas.

Kör inte åkgräsklipparen i bristfälligt vädrade arbetsområden (t.ex. garage). Avgaserna innehåller giftig kolmonoxid samt andra skad- liga ämnen.

4 PACKA UPP OCH MONTERA

ÅKGRÄSKLIPPAREN Beakta den medföljande monteringsanvisningen för uppackning och montering av gräsklipparen. ANMÄRKNING Följ även motortillverka- rens medlevererade bruksanvisning. VARNING! Faror p.g.a. ofullständig mon- tering! Åkgräsklipparen får inte användas förrän den är komplett monterad! Genomför alla monte- ringsarbeten som beskrivs i monteringsanvisning- en. Fråga i tveksamma fall en fackman om mon- teringen har utförts korrekt innan maskinen tas i bruk! Kontrollera alla säkerhets- och skyddsan- ordningar så att de finns och är funktionsdugliga! 5 MANÖVERELEMENT Nedan beskrivs manöverdonen på åkgräsklippa- ren med bakutkast. Kontrollera att du läser den passande beskrivningen till just din åkgräsklip- parmodell.

5.1 Standard-instrumentbräda (02)

I det följande förklaras elementen till den stan- dardmässiga instrumentbrädan. Reglering av motorvarvtalet ANMÄRKNING Tänk på att manövrering av regulatorn påverkar hastigheten under kör- ning! För regulator med integrerad choke: Man ökar eller reducerar motorvarvtalet genom att skjuta på reglaget (02/2). Choken tillkopplas i det översta läget. Koppla till choke: Skjut upp regulatorn helt till chokesymbolen. Använd detta lä- ge uteslutande för att starta motorn. Obs: Vissa gräsklipparvarianter förfogar över en separat chokeknapp (02/1) på in- strumentbrädan. Denna måste därutöver dras för att starta åkgräsklipparen. Skjut tillbaka knappen långsamt igen när mo- torn går! Klippning: I detta läge går motorn med maximalt varvtal. Tomgång: I detta läge går motorn med lägsta varvtal. Tändlås (02/4) Läge Funktion 0 Motorn avstängd. Tändningsnyckeln kan tas ur. I Strålkastare på. När motorn har startats kopplas strålkastarna in i detta läge. II Driftläge när motorn går. III Startläge för igångsättning av mo- torn. Släpp nyckeln så snart som motorn går. Den hoppar då tillbaka till driftlä- ge II.

5.2 Instrumentbräda med display (03)

Läs det här kapitlet om åkgräsklipparen har en display över standardinstrumentbrädan.493516_a 299 Manöverelement

Drifttimmar per dygn (visas med ett komma) Observera: Drifttimmarna per dygn visas enligt decimalsys- tem (1,5h = 1h 30min). eller

Totalt antal drifttimmar (visas utan komma) Observera: Det totala antalet drifttimmar börjar räknas så fort tändnyckeln vrids till läge I. 03/5 För att koppla om displayindikeringen:

Batterispänning Obs: Om tändnyckeln förblir i tändlåset i läget ”I” fortsätter det to- tala antalet drifttimmar räknas. 03/13 Återställning av drifttimmarna per dygn till ”0”. Obs: Det är endast möjligt att återställa drifttimmarna per dygn på ”0” , inte det totala antalet drifttimmar.

när motorn är igång:

vid defekt eller djupurladdat startbatteri.

Matarledningen för kabel motor – batteri är bruten.

Defekt säkring (15 A-blå).

vid stillastående motor:

vid djupurladdat startbatteri. Obs: Om den här indikeringen tänds ska man uppsöka en speci- alverkstad! 03/3 när gräsuppsamlaren är full. Töm gräsuppsamlaren! 03/4 när klippanordningen är tillkopplad. 03/6 när backning har aktiverats för klippanordningen. 03/7 vid borttagen gräsuppsamlare eller om den inte är korrekt stängd.SE 300 493516_a Start Pos. Beteckning Indikeringen lyser: 03/8 vid tillkopplade strålkastare. 03/9 när bromsen trycks ned och vid låst broms. 03/10 om det återstående bränslet inte är mer än ca 1,5 liter i tanken. 03/11 om oljenivån underskrider en viss nivå. 03/12 om traktorföraren stiger av traktorn vid:

igångsatt motor (bromsen är låst)

5.3 Broms- och kopplingspedal (05)

Broms: Om du trycker ned bromspedalen (05/1) helt och hållet aktiveras bromsen på växellådan och åkgräsklipparen bromsar in.

Parkeringsbroms: Om låsspaken (05/2) dras upp medan bromspedalen (05/1) är ned- tryckt spärras bromsen. Tryck ned bromspe- dalen igen för att lossa bromsen.

5.4 Växelmanövrering (körhastighet) (04)

Åkgräsklipparna är utrustade med en fothydrosta- tisk växellåda. Vissa modeller är utrustade med tempomat. För framåt- och bakåtkörning sitter två separata pedaler på höger sida. Körrikt- ning Beskrivning Framåt Tryck ned den högra pedalen (04/2) för att köra framåt. Bakåt Tryck ned den vänstra pedalen (04/1) för att köra bakåt. Obs: Om endast pedalen för back- ning trycks ned frånkopplas klippan- ordningen. Klippning under backning: se Kapi- tel 7.5.5 "Klippning med åkgräsklip- paren", sida304.

5.5 Fothydrostat-växellådan (04, 05)

Fothydrostat-växellådan manövreras med två pe- daler (04/1 och 04/2). För att starta lossar du först parkeringsbromsen (05/2) när motorn är på. Tryck därefter ned peda- len (04/2) för framåtkörning eller pedalen (04/1) för backning. Ju längre du trycker ned pedalen, desto snabbare kör du i vald riktning. Köra framåt: Tryck på den yttre pedalen (04/2) på höger sida. Köra bakåt: Tryck på den inre pedalen (04/1) på höger sida.

5.6 Manövrering av klippanordningen (06)

Ställa in klipphöjd Åkgräsklipparens klippanordning kan justeras i höjdled i flera steg med en spak (06/2) som befin- ner sig till höger om förarsätet.

1. Flytta inställningsspaken (06/2) till önskad

riktning. Spak nedåt betyder lägre klipphöjd, spak uppåt högre klipphöjd. Koppla till klippanordningen Elektrisk tillkoppling: Det finns en brytare vid in- strumentbrädan (02/5). Koppla till klippanordning- en (dvs. läge ”1”). 6 START VARNING! Faror p.g.a. ofullständig mon- tering! Åkgräsklipparen får inte användas förrän den är komplett monterad! Genomför alla monte- ringsarbeten som beskrivs i monteringsanvisning- en. Fråga i tveksamma fall en fackman om mon- teringen har utförts korrekt innan maskinen tas i bruk! Kontrollera alla säkerhets- och skyddsan- ordningar så att de finns och är funktionsdugliga!493516_a 301 Start

6.1 Kontrollera klippanordningen

Kontrollera alltid visuellt före användning att skär- verktyg, fästbultar och hela skärenheten inte är nött eller skadad. För att förhindra obalans måste nötta eller skadade knivar ersättas med nya.

6.2 Påfyllning av olja

Innan idrifttagningen skall motorn fyllas med olja. Iaktta för detta motortillverkarens anvisning. Tänk också på att oljenivån måste kontrolleras med jämna mellanrum och olja eventuellt fyllas på.

6.3 Fylla på bränsle (09)

VARNING! Faror vid hantering av bräns- le! Bränsle är mycket lättantändligt. Fyll på i bränsletanken bara utomhus! Rök inte! Tanka in- te då motorn går eller är het! Använd en lämplig tratt eller ett påfyllningsrör för tankning så att inget bränsle spills på motorn, hu- set eller marken. Av säkerhetsskäl ska bränsletanklocket och an- dra tanklock bytas ut vid skada. Om bränsle har runnit över får motorn inte star- tas. Flytta traktorn från det ställe där bränslet hälldes ut. Det uthällda bränslet skall sugas upp och torkas av från marken, motorn och kapsling- en med en trasa. Varje startförsök ska undvikas tills bränsleångor- na har avdunstat. Förvara bränslet endast i därför avsedda behålla- re. Använd blyfri bensin, min. 91oktan. Tankning

1. Stäng i förekommande fall av motorn och dra

för säkerhets skull ut tändningsnyckeln.

2. Vänta tills motorn har svalnat något (explo-

sionsrisk från antänt bränsle!).

5. Öppna tanklocket (09/2) och fyll på bränsle.

Anmärkning:Undvik att överfylla bränslebe- hållaren!

6. Stäng tanklocket (09/2).

7. Lås tanklocket (09/1) så att det hakar fast.

6.4 Kontrollera däcktryck

Kontrollera däcktrycket med jämna mellan- rum.

Läs av erforderligt däcktryck på däcken (re- kommendation 1bar). ANMÄRKNING 1PSI = 0,07bar. Med en vanlig fotpump kan däcktrycket kontroll- eras och luft fyllas på.

6.5 Montera gräsuppsamlaren (10–13)

Åkgräsklippare levereras med en gräsuppsamla- re. Observera att bilder kan avvika något från ori- ginalet. Ställa in nivåindikator för gräsuppsamlaren Nivåindikatorn indikerar med en akustisk signal när gräsuppsamlaren måste tömmas. Nivåindikatorn kan ställas in i 6 olika lägen bero- ende på gräsets beskaffenhet. Flytta nivåindika- torn till den mindre lägena vid torrt gräs. Ställ in nivåindikatorn längre vid vått eller fuktigt gräs. Detta påverkar fyllningen av gräsuppsamlaren.

1. Stäng av motorn (se Kapitel 7.4 "Starta mo-

torn och stänga av den", sida303).

3. Ställ in nivåindikatorn (10/1) på gräset (10/a)

tills den snäpper fast i önskat läge.

4. Sätt in gräsuppsamlaren igen.

Montering av gräsuppsamlare

1. Håll gräsuppsamlaren med en hand på hand-

taget (11/1) och den andra handen i hål- laröppningen på baksidan (11/2).

2. Lägg gräsuppsamlaren symmetriskt på styr-

3. Tippa gräsuppsamlaren lätt framåt med den

andra handen (12) så att den främre delen av gräsuppsamlaren snäpper in.

4. Sväng därefter ned gräsuppsamlaren (13/a).

5. Kontrollera att gräsuppsamlaren sitter kor-

6.6 Kontrollera säkerhetsanordningarna

Säkerhetsanordningarna ska kontrolleras varje gång innan åkgräsklipparen startas. VARNING! Fara vid kontroll av säkerhets- anordningarna! Säkerhetsanordningarna får en- dast manövreras från förarsitsen och bara när inga andra personer eller husdjur vistas i närhe- ten! Genomför alla kontroller på plan mark så att åk- gräsklipparen inte kan rulla iväg oavsiktligt.

6.6.1 Kontrollera bromsens kontaktbrytare

Bromsens kontaktbrytare säkerställer att motorn inte kan startas när bromsen inte aktiveras.SE 302 493516_a Drift av åkgräsklipparen

1. Motorn är avstängd.

2. Sitt ned på förarsätet.

3. Lossa parkeringsbromsen genom att trycka

ned bromspedalen (05/1).

4. Försök starta motorn (tändningsnyckeln till lä-

geIII). ANMÄRKNING Motorn får inte gå igång!

6.6.2 Kontrollera klippanordningens

kontaktbrytare Klippanordningens kontaktbrytare säkerställer att motorn inte går att starta medan klippanordning- en är aktiverad.

1. Motorn är avstängd.

2. Sitt ned på förarsätet.

3. Tryck ned bromspedalen (05/1) och lägg i

parkeringsbromsen (05/2).

4. Koppla till klippanordningen (02/5, läge ”1”).

5. Försök starta motorn (tändningsnyckeln till lä-

geIII). ANMÄRKNING Motorn får inte gå igång!

6.6.3 Kontrollera sätets kontaktbrytare

Sätets kontaktbrytare säkerställer att motorn stängs av om ingen person befinner sig i förarsä- tet medan klippanordningen har kopplats till.

1. Sitt ned på förarsätet.

2. Tryck ned bromspedalen (05/1) och lägg i

parkeringsbromsen (05/2).

3. Starta motorn och låt den gå med maximalt

4. Koppla till klippanordningen (02/5, läge ”1”).

5. Avlasta sätet genom att stå upp (kliv inte av!).

ANMÄRKNING Motorn måste stängas av!

6.6.4 Kontrollera gräsuppsamlarens

kontaktbrytare Gräsuppsamlarens kontaktbrytare säkerställer att motorn stängs av om gräsuppsamlaren inte är korrekt monterad medan klippanordningen har kopplats till.

1. Sitt ned på förarsätet.

2. Tryck ned bromspedalen (05/1) och lägg i

parkeringsbromsen (05/2).

3. Starta motorn och låt den gå med maximalt

4. Koppla till klippanordningen (02/5, läge ”1”).

5. Lyft upp den tomma gräsuppsamlaren en

aning eller tryck på öppningsknappen. ANMÄRKNING Motorn måste stängas av!

6.6.5 Kontrollera kontaktbrytaren i

utkastkanalen Kontaktbrytaren i utkastkanalen säkerställer att åkgräsklipparen inte kan startas om utkastkana- len har demonterats.

3. Sitt ned på förarsätet.

4. Tryck ned bromspedalen (05/1) och lägg i

ANMÄRKNING Motorn får inte gå igång!

7 DRIFT AV ÅKGRÄSKLIPPAREN

VARNING! Faror vid bristande kunskap om åkgräsklipparen! Läs igenom bruksanvis- ningen noga innan du startar! Iaktta särskilt alla säkerhetsanvisningar! Genomför samvetsgrant alla monteringsarbeten och alla arbeten för idrift- tagningen. Fråga tillverkaren i tveksamma fall!

7.1 Obligatoriska förberedande åtgärder

Bär alltid hårda skor och långbyxor under klippning. Klipp aldrig barfota eller med öpp- na sandaler.

Kontrollera hela den terräng på vilken åk- gräsklipparen ska användas. Ta bort stenar, pinnar, trådar, ben och andra främmande fö- remål som skulle kunna fångas in och slung- as iväg av åkgräsklipparen. Se upp för främ- mande föremål även under klippningen.

Genomför alla arbeten som beskrivs för idrift- tagningen. Detta gäller särskilt kontrollen av säkerhetsanordningarna.

Använd endast dragkroken för att dra laster! Överskrid inte kultrycket.

Transport av föremål är inte tillåtet med åk- gräsklipparen!

7.2 Användning av tillbehör

VARNING! Fara på grund av fel tillbehör eller felaktig användning av tillbehör! Använd bara originaltillbehör från gräsklippartillverkaren! Iaktta föreskrifterna för användning i respektive medföljande bruksanvisning! Vid användning av icke godkända tillbehör eller genom felaktig användning av tillbehör kan stora risker för användaren och tredje part uppstå. Åk-493516_a 303 Drift av åkgräsklipparen gräsklipparen kan överbelastas. Det kan leda till allvarliga olyckshändelser.

7.3 Skjuta åkgräsklipparen (15, 16)

OBSERVERA! Fara vid skjutning i lut- ningar! Skjut endast åkgräsklipparen på vågrätta ytor! I slänter kan åkgräsklipparen rulla ner okon- trollerat. Vid fothydrostat-drivning Bypasspaken (15/1) befinner sig i bakre höger hjulhus. Bypassupplåsning vid T3-växellåda (typ: T15, T16, T18):

1. Dra ut bypasspaken (15/1) och häng in den

ð Åkgräsklipparen kan nu skjutas fram. Bypassupplåsning vid G700-växellåda (typ: T20, T23):

1. Skjut in bypasspaken (15/1) och häng in den

ð Åkgräsklipparen kan nu skjutas fram.

7.4 Starta motorn och stänga av den

1. Sätt dig på förarsätet.

2. Tryck ned bromspedalen (05/1) på vänster si-

da helt och spärra den med låsspaken (05/2).

3. Kontrollera att klippanordningen INTE har

kopplats till. Kontrollera även vippströmbryta- rens läge (02/5, läge ”0”).

4. Flytta regulatorn (02/2) för motorvarvtal till

övre anslaget. Beroende på utrustningsvari- ant finns chokesymbolen där. Om inte, dra ut den separata chokeknappen (02/1).

5. Sätt in tändningsnyckeln i tändningslå-

6. Vrid tändningsnyckeln till läge”III” och håll

den där tills motorn går. Anmärkning:För att skona startmotorns bat- teri bör ett startförsök inte vara i mer än ca 5sekunder.

7. Släpp tändningsnyckeln, den hoppar automa-

tiskt tillbaka till läge”II”.

8. Flytta regulatorn (02/2) för motorvarvtal till

driftsläget. På en utrustningsvariant med cho- keknapp trycker du in den igen (02/1). Stäng av motorn

1. Koppla ifrån klippanordningen (02/5).

2. Ställ regulatorn (02/2) för motorvarvtal på

3. Tryck ned bromspedalen (05/1) och spärra

den med låsspaken (05/2).

4. Vrid tändningsnyckeln(02/4) till läge”0” .

5. Ta ur tändningsnyckeln.

VARNING! Fara p.g.a. het motor! Se när motorn stängs av till att heta motordelar (t.ex. ljuddämparen) inte kan antända några föremål el- ler material i närheten!

7.5 Köra med åkgräsklipparen

VARNING! Fara p.g.a. ej anpassad has- tighet! Kör framför allt i början långsamt för att vänja dig vid åkgräsklipparens kör- och bromse- genskaper! Inför varje riktningsändring ska kör- hastigheten sänkas så att föraren hela tiden be- håller kontrollen över åkgräsklipparen och så att denna inte heller kan välta! Din gräsklippare drivs av en fothydrostat-växellå- da.

7.5.1 Förberedelse av körning vid

temperaturer under 10°C

1. Kontrollera att klippanordningen INTE har

kopplats till. Kontrollera vippströmbrytaren (02/5, läge ”0”).

2. Starta motorn och låt den gå varm i ca 30

sekunder för att optimera växellådsoljans viskositet. Därefter kan du köra med åkgräs- klipparen. Klippanordningen bör inte kopplas till förrän motorn har gått i några minuter.

7.5.2 Köra med fothydrostatisk växellåda

1. Tryck ned bromspedalen (05/1) och spärra

den med låsspaken (05/2).

2. Ställ klippanordningen på den högsta klipp-

5. Tryck långsamt på fotpedalen för önskad fär-

6. Ju längre ned du trycker pedalen, desto

snabbare rör sig gräsklipparen i vald riktning.

7. För att stanna släpper du fotpedalen och

trycker ned bromspedalen (05/1).SE 304 493516_a Drift av åkgräsklipparen ANMÄRKNING Aktivera alltid låsspaken med bromspedalen nedtrampad när du lämnar gräsklipparen, så att gräsklipparen inte kan rulla iväg!

7.5.3 Körning med tempomat

ANMÄRKNING Det är endast möjligt att koppla in tempomaten vid framåtkörning. När man trycker ned bromsen stängs tempomaten automatiskt av. Slå på/stänga av tempomaten:

Sväng spaken (02/3) uppåt. Tempomaten slås på.

Sväng spaken (02/3) nedåt. Tempomaten stängs av.

7.5.4 Körning och klippning i sluttningar

VARNING! Fara p.g.a. misstag vid kör- ning i sluttningar! Vid körning i sluttningar krävs särskild försiktighet! Det finns ingen ”säker” slutt- ning. Iaktta särskilt följande säkerhetsanvisning- ar! Koppla ur klippanordningen och tillsatser om hjulen skulle slira eller om fordonet fastnar vid körning i en stigning. Lämna därefter sluttningen långsamt nedåt och i rak riktning! Om gräsupp- samlaren är full ökar risken för att åkgräsklippa- ren välter p.g.a. vikten!

Kör inte i sluttningar med mer än 10° (18%) lutning. Exempel: Det motsvarar en höjdskill- nad på 18 cm på en meters längd.

Starta inte ryckigt.

Bromsa inte ryckigt.

Håll en låg körhastighet.

Kör inte tvärs över sluttningen.

Accelerera inte kraftigt.

7.5.5 Klippning med åkgräsklipparen

För att ett prydligt klippresultat ska uppnås ska körhastigheten anpassas till gräsmattans förut- sättningar. Välj högst 2/3 av den möjliga körhas- tigheten med pedalen. Traktorns maximala has- tighet är endast avsedd för körning utan inkopp- lad klippanordningen. Normalt uppgår klipphöjden till 4–5cm. Det mot- svarar höjdinställningens 2:a eller 3:e nivå (06/2). Klipp med högre klipphöjd om gräset är fuktigt el- ler vått . Om gräset är mycket högt är det lämpligt att klip- pa i två omgångar. Ställ klippanordningen på maximal klipphöjd i den första omgången. I den andra omgången kan du sedan ställa in önskad höjd.

7.5.5.1 Koppla in klippanordningen

ANMÄRKNING Klippanordningen får inte tillkopplas förrän motorn har varmkörts i ca en mi- nut! När klippanordningen tillkopplas bör åkgräs- klipparen inte stå i högt gräs.

2. Flytta regulatorn (02/2) för motorvarvtal till

3. Ställ klippanordningen på den högsta klipp-

4. Koppla till klippanordningen med vippström-

brytaren (02/5, läge ”1”).

5. Ställ in önskad klipphöjd med handspaken

6. Starta åkgräsklipparen.

7.5.5.2 Klippning under bakåtkörning

ANMÄRKNING Om endast växelpedalen för backning trycks ner frånkopplas klippanord- ningen.

1. Aktivera knappen ”Bakåtklippning” (02/6) och

tryck ned pedalen (04/1) för backning inom 5sek. VARNING! Olycksrisk vid bakåtklippning! Ge akt på omgivningen bakåt vid bakåtklippning! Bakåtklippning endast om det är nödvändigt!

7.5.5.3 Koppla ifrån klippanordningen

VARNING! Fara från knivar som fortsät- ter att gå! En roterande/efterroterande kniv kan skada händer och fötter! Håll därför händer och fötter undan från skärverktygen!

1. Koppla bort klippanordningen med vippström-

brytaren (02/5, läge ”0”). Klippanordningen kan stängas av både när det står stilla och medan åkgräsklipparen körs. VARNING! Risk för personskador av fö- remål som slungas ut! När du korsar ytor med singel eller småsten finns det risk för att föremål kommer in i den löpande klippanordningen och därefter slungas ut.

Koppla alltid från klippanordningen om du ska korsa andra ytor än gräsmattor.493516_a 305 Rengöring av åkgräsklipparen

7.5.5.4 Tömma gräsuppsamlaren

ANMÄRKNING Om gräsuppsamlaren är fylld ljuder en akustisk signal. Senast nu ska box- en tömmas. Beroende på utrustningsvariant är åkgräsklippa- ren försedd med en tömningsfunktion för gräs- uppsamlaren, som aktiveras elektriskt, eller en gräsuppsamlare som aktiveras manuellt med en manöverspak. För alla typer av uppsamlare gäller:

Gräsuppsamlaren kan tömmas från förarsä- tet.

Om gräsuppsamlaren fälls upp eller tas ur medan klippanordningen har kopplats till stängs motorn av.

Om gräsuppsamlaren inte har snäppts in rätt kan klippanordningen inte kopplas till. Töm elektriskt manövrerade gräsuppsamlare

1. Aktivera vippströmbrytaren (07/1) på förarsä-

tets vänstra sida för att tömma.

2. Aktivera återigen vippströmbrytaren för att

stänga gräsuppsamlaren. Tömma gräsuppsamlaren med manöverspaken

1. Dra ut manöverspaken ur gräsuppsamlaren

2. Tryck spaken i färdriktningen så att gräsupp-

samlaren öppnas (17/b).

3. Förflytta gräsuppsamlaren bakåt med spaken

För ett optimalt mulchresultat bör gräsmattan klippas regelbundet (ca 1 till 2 gånger i veckan). Klipp då av 1/3 av gräshöjden (t.ex. 6cm gräs- höjd, klipp av 2cm). Därigenom infogas det av- klippta gräset bra i den resterande gräsmattan.

7.5.5.6 Klippningsintervall

Tänk på att gräs växer olika fort vid olika tider. Det är lämpligt att välja kortare klippningsintervall mellan klippningarna under början av våren. För- läng tidsintervallet i och med att gräsets tillväxt- hastighet avtar under årets gång. Om gräsmattan under en tid inte kunnat klippas väljer du först en högre klipphöjdsinställning och klipper två dagar senare igen med en lägre klipp- höjdsinställning.

7.5.5.7 Klippa högt gräs

Klipp gräsmatten med en högre klipphöjdsinställ- ning om gräset har vuxit högre än vanligt eller om det är för fuktigt. Klipp därefter gräsmattan en gång till med den lägre, normala inställningen.

7.5.5.8 Underhåll av skärkniven

Håll skärkniven vass under hela klippsäsongen för att undvika att grässtråna slits av och trasas sönder. Avslitna grässtrån blir bruna i kanterna. Därigenom reduceras tillväxten och gräsmattans mottaglighet för sjukdomar ökar.

Kontrollera skärknivens skärpa och titta efter tecken på nötning eller skador efter varje an- vändning! Uppsök serviceverkstäder vid be- hov.

Använd endast originalreservknivar när kni- varna byts ut.

ÅKGRÄSKLIPPAREN För en optimal funktion och en lång livslängd skall åkgräsklipparen rengöras regelbundet. Rengör åkgräsklipparen från vidhäftande smuts efter varje gång den använts. Använd ingen högtryckstvätt för rengöringen. Vattenstrålen från en högtryckstvätt eller träd- gårdsslang kan skada elsystemet eller lagren. Se till att i synnerhet motorn, växellådan och brytrullarna inte kommer i kontakt med vatten. VARNING! Faror vid rengöringen! För alla rengöringsarbeten gäller:

Stäng av motorn och ta ur tändningsnyckeln.

Dra av tändhatten/-hattarna.

Skyddsanordningar som avlägsnats för ren- göringen måste monteras igen efter rengö- ringen.

RISK FÖR BRÄNNSKADOR: Rengör åkgräs- klipparen först efter att den har svalnat. Mo- torn, växellådan och ljuddämparen är mycket heta!

RISK FÖR SKÄRSKADOR: Se upp för de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan ett skär- verktygs rörelse leda till att ett annat verktyg också rör sig!

8.1 Rengöra gräsuppsamlaren

Ta av gräsuppsamlaren och spola av den invän- digt och utvändigt med en vattenslang. Hårt sit- tande smuts måste skrapas av försiktigt, till ex- empel med en borste. Vid gräsuppsamlare med vävbeklädnad måste du vara försiktig så att vä- ven inte skadas.SE 306 493516_a Underhåll ANMÄRKNING Töm gräsuppsamlaren fö- re rengöringen enligt beskrivningen. En full gräs- uppsamlare är för tung för att kunna tas av sä- kert. Ta av en gräsuppsamlare

2. Lyft upp gräsuppsamlaren något.

3. Ta ut gräsuppsamlaren uppåt.

Ta bort en gräsuppsamlare som aktiveras elektriskt

2. Kontrollera att gräsuppsamlaren, som aktive-

ras elektriskt, är stängd.

3. Lyft upp gräsuppsamlaren (ca 30°).

4. Ta ut gräsuppsamlaren uppåt.

8.2 Rengöra hus, motor och växellåda

OBS! Skador på elsystemet från inträngan- de vatten! Var vid rengöring av gräsklipparen no- ga med att inget vatten tränger in i den elektriska anläggningen! Motorn och alla lagerställen (hjul, växellåda, kniv- lagring) får inte spolas av med vatten eller en högtryckstvätt. Vatten som tränger in i tändningen, förgasaren eller luftfiltret kan orsaka störningar. Vatten i la- gerställena kan leda till förlust av smörjning och därmed till att lagren förstörs. Använd för borttagning av smuts och gräsrester en trasa, handborste, pensel med långt skaft eller liknande.

8.3 Rengöra utkastkanalen (18)

Genom regelbunden rengöring säkerställs att klipphöjdsinställningen inte kärvar. Utkastkanalen består av två delar som har skju- tits in i varandra. Den undre delen är fast in- snäppt i gräsklipparens hus. Den övre delen kan dras ut inför rengöring.

1. Ta av gräsuppsamlaren.

2. Ta bort skruvarna (18/1) till vänster och hö-

ger från utkastkanalen (18/2).

3. Dra ut utkastkanalen bakåt genom bakväg-

4. Rengör den övre och den undre utkastkana-

5. Skjut in utkastkanalen i bakväggen. Se till att

den övre och den undre delen förs samman ordentligt.

6. Skruva fast den med båda fästskruvar.

7. Montera gräsuppsamlaren.

9 UNDERHÅLL VARNING! Faror vid underhållet! För alla underhållsarbeten gäller:

Stäng av motorn och ta ur tändningsnyckeln.

Dra av tändhatten/-hattarna.

Skyddsanordningar som avlägsnats för un- derhållet måste monteras igen efter under- hållet.

RISK FÖR BRÄNNSKADOR: Arbeta med åk- gräsklipparen först när den har svalnat. Mo- torn, växellådan och ljuddämparen är mycket heta!

Vid byte av delar får endast originalreservde- lar användas.

Uppsök i tveksamma fall en fackverkstad el- ler kontakta tillverkaren.

Följande arbeten får genomföras av användaren själv. Alla övriga underhålls-, service- och repara- tionsarbeten måste genomföras av en auktorise- rad serviceverkstad. ANMÄRKNING Vid kraftig påfrestning och vid höga temperaturer kan det bli nödvändigt med kortare underhållsintervaller än vad som anges i tabellen ovan. Iaktta därutöver de rekommenderade, årliga rundsmörjningarna enligt smörjschemat. Åtgärd Före var- je an- vändning Efter var- je an- vändning Efter de första 5timmarna Var 25:edrift- timme Var 50:edrift- timme Före var- je maga- sinering Kontrollera motoroljenivån

X X493516_a 307 Underhåll Åtgärd Före var- je an- vändning Efter var- je an- vändning Efter de första 5timmarna Var 25:edrift- timme Var 50:edrift- timme Före var- je maga- sinering Rengör luftfiltret

Kontrollera tändstiftet

Kontrollera bromsen (prov- bromsning på raksträcka)

Kontrollera däcktrycket X Kontrollera klippknivarna X Kontrollera om det finns lösa delar X X Kontrollera kilremmen (oku- lärbesiktning)

Rengör åkgräsklipparen X Rengör luftinsugsfiltret på motorn

Rengör växellådan från gräs- och klipprester X X )* se motortillverkarens bruksanvisning

För att säkerställa att de rörliga delarna går lätt rekommenderar vi att följande ställen eftersmörjs en gång per år. Rengör alla ställen som ska smörjas med en tra- sa före insmörjningen eller insprayningen. För undvikande av eventuell korrosion ska inget vat- ten användas. Smörjställen:

Smörj smörjnippeln på axeltappen till höger och vänster (21) med universalfett.

Smörj kuggsegmentet och styrspåret på styr- transmissionen (22) med universalfett.

Smörj rullagret och navet på fram- och bak- axeln (23/ 20) med universalfett. ANMÄRKNING Fram- och bakhjulen mås- te demonteras för insmörjning av axlar och lager.

Vrid- och lagerställen: Smörjning av alla rörli- ga vrid- och lagerställen.

Hjulen får endast bytas på ett vågrätt och stabilt underlag.

1. Stäng av åkgräsklipparen och dra ut tänd-

2. Tryck ned bromspedalen (05/1) helt och

spärra den med låsspaken (05/2).

3. Säkra åkgräsklipparen mot att rulla iväg med

underläggskilar. Lägg kilarna på den sida som inte lyfts.

4. Lyft åkgräsklipparen med ett lämpligt verktyg

(t.ex. saxdomkraft) på den sida på vilket hju- let ska bytas. Lyft gräsklipparen så pass att det hjul som ska bytas kan rotera fritt. Obs! Fara för skador på redskapet. Var noga med att inte böja några gräsklippa- relement när du lyfter. Sätt endast an lyftdo- net mot stabila metalldelar.

5. Säkra åkgräsklipparen i ett bärande chas-

sielement med ett stabilt underlag (t.ex. fyr- kantsvirke) så att den inte kan sänkas ned även om lyftdonet skulle glida eller tippa.

6. Dra av skyddskåpan (19/1).

7. Tryck av låsbrickan (19/2) med en skruvmej-

sel. Se till att du inte tappar den.

8. Dra av underläggsbrickan (19/3).

9. Dra av hjulet från axeln.

Anmärkning:Tappa inte passfjädern vid av- dragning av bakhjulen från axeln!SE 308 493516_a Underhåll

10. Rengör axeln och borrhålet i hjulet och fetta

in båda med universalfett innan tillbakamon- teringen.

11. Sätt på hjulet på axeln.

Anmärkning:När bakhjulen sätts på måste passfjäderns och bakhjulets spår stå över varandra så att passfjädern kan skjutas in ut- an våld.

12. Sätt underläggsbrickan på axeln.

13. Tryck säkringsskivan i spåret på axeln. Om

du eventuellt använder en tång för detta får du inte skada axeln med tången.

14. Sätt på skyddshättan på axeln.

15. Ta bort säkringsunderlaget och sänk försiktigt

ned gräsklipparen på marken med lyftdonet.

I leveransen av åkgräsklipparen ingår ingen lad- dare för startmotorns batteri. Se batterilådan angående den exakta batteribe- teckningen. Startbatteriet sitter under motorhu- ven. Startbatteriet är alltid laddat vid leverans från fa- brik. Säkerhetsanvisningar VARNING! Fara vid felaktig hantering av startbatteriet! Beakta följande punkter för att undvika faror som skulle kunna uppstå vid felak- tig hantering av batteriet!

Startbatteriet får inte förvaras i omedelbar närhet av eld eller brännas eller ställas på värmeelement. Det föreligger explosionsrisk.

Förvara startbatteriet för vinterförvaring i ett svalt och torrt utrymme (10–15°C). Tempe- raturer under fryspunkten bör undvikas vid magasineringen.

Lämna inte startbatteriet oladdat under långa tider. Om startbatteriet inte har använts under en längre tid bör det laddas upp med en lämplig laddare.

Förstör inte startbatteriet. Elektrolyten (sva- velsyra) orsakar frätskador på hud och kläder – tvätta genast av med rikligt med vatten.

Håll startmotorns batteri rent. Torka av en- dast med en torr trasa. Använd inte vatten, bensin, förtunningsmedel eller liknande!

Håll anslutningspolerna rena och fetta in dem med polfett.

Kortslut inte anslutningspolerna. Ladda startbatteriet Laddning krävs:

före magasineringen för vinteruppehållet.

Vid längre tids stillestånd för maskinen (läng- re än 3månader). VARNING! Fara p.g.a. felaktig uppladd- ning av startbatteriet! Laddarens laddström får inte överstiga 5A och laddspänningen får uppgå till högst 14,4V. Vid högre laddspänning finns risk för att startbatteriet exploderar! Ta alltid ur tändningsnyckeln vid arbeten på batteriet. Vi rekommenderar att detta underhållsfria och gastäta startbatteri laddas med särskild, för ända- målet avsedd laddare (finns i fackhandeln). Iaktta bruksanvisningen från laddarens tillverkare innan startbatteriet laddas. OBSERVERA! Risk för kortslutning! Dra alltid av minuskabeln (-) först från batteriet och anslut det sist för att undvika kortslutning! Ta all- tid ur tändningsnyckeln vid arbeten på batteriet!

1. Dra ur tändningsnyckeln (02/4).

2. Öppna motorhuven.

4. Anslut laddaren till elnätet och koppla in den.

9.5 Demontera klippanordning

Vid användning av gräsklipparen på vintern och vid byte av kilremmen måste klippanordningen demonteras.

1. Vrid ratten helt åt vänster (32).

5. Sänk klippanordningen till den lägsta inställ-

6. Haka ut dragfjädern vid klippanordningen

7. Ställ upp klippanordningen helt igen (37).

8. Haka ur kilremskanalen (38).

9. Haka ur kilremmen från motorns kilremskiva

10. Sänk åter klippanordningen till den lägsta in-

ställningen (40).493516_a 309 Transport

11. Avlägsna de 4låsstiften vid klippanordning-

ens hållbyglar (41).

12. Dra av hållbyglarna över bultarna (41).

1. Lossa på de 6 låsmuttrarna (24).

2. Haka ur kilremskanalen (25).

3. Häng av klippanordningens högra kåpa och

ta sedan av den (26).

4. Häng av klippanordningens vänstra kåpa och

ta sedan av den (27).

5. Lossa lätt på skruven på spännrullen tills det

är möjligt att veckla ut kilremmen (28).

ANMÄRKNING Kilremmens styrning och läge varierar vid olika typer. Beakta dekalen på klippanordningen. Sätta in en ny kilrem

1. Lägg kilremmen kring den lätt lossade spänn-

rullen och skruva sedan fast spännrullen (30 / 31).

2. Lägg kilremmen på rullarna i föreskriven ord-

ningsföljd. Beakta kilremmens styrning och läge. 10 TRANSPORT Vid transport av åkgräsklipparen med transport- don (t.ex. personbilssläp) måste klippanordning- en pallas upp så att klippanordningens upphäng- ning avlastas. Kontrollera innan transporten att transportmedlet har en tillräcklig bärlast och att åkgräsklipparen är lämpligt säkrad. 11 FÖRVARING Åkgräsklipparen ska ställas av skyddad mot vä- der och vind, särskilt fukt, regn och längre tids di- rekt solstrålning. Förvara aldrig åkgräsklipparen med bränsle i tan- ken inne i en byggnad där eventuellt bränsleång- or kan komma i beröring med öppen eld eller gnistor. Ställ endast av åkgräsklipparen i lokaler, som är lämplig för avställning av fordon. Ställ om möjligt inte av åkgräsklipparen med full bränsletank innan en längre tids förvaring. Bräns- let kan dunsta. Inför en långtidsmagasinering bör bränslet tappas ut ur tanken och förgasaren för att förebygga av- lagringar och därmed sammanhängande svårig- heter att starta. Konsultera din fackverkstad om detta.

OBSERVERA! Skaderisk. Vassa maskin- delar och delar i rörelse kan orsaka personska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn startar inte. Bränslebrist. Fyll på i tanken, kontrollera tankavluft- ningen, kontrollera bränslefiltret. Dåligt, förorenat bränsle; gam- malt bränsle i tanken. Använd alltid färskt bränsle från rena behållare; rengör förgasaren (kund- tjänstverkstad). Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning). Ingen tändgnista. Rengör tändstiftet, sätt ev. i ett nytt, kontrollera tändkabeln, kontrollera tänd- systemet (kundtjänstverkstad). För mycket bränsle i motorns brännkammare p.g.a. flera start- försök. Skruva ur tändstiftet och torka av det.SE 310 493516_a Avhjälpa fel Störning Orsak Åtgärd Startmotorn fungerar inte. Tomt eller svagt startbatteri. Ladda startbatteriet. Säkerhetsbrytaren på förarsätet ur funktion. Sitt ned korrekt på förarsätet; brytaren defekt. Säkerhetsbrytaren på bromspe- dalen ur funktion. Tryck ned bromspedalen helt. Klippanordningen har kopplats till. Koppla från klippanordningen. Säkring på startbatteriets pluska- bel (+). Kontrollera säkringen och byt ut den vid behov. Motoreffekten avtar. För högt eller för fuktigt gräs. Korrigera klipphöjden, skapa arbetsut- rymme för klippanordningen genom att köra tillbaka en kort bit. Utkastkanal/klippdäck igentäppt. Stäng av motorn och ta ur tändnings- nyckeln! Rengör utkastkanalen/klippdäcket. Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning). Inställningen av förgasaren stämmer inte. Låt kontrollera inställningen (kundtjänst- verkstad). Kniven kraftigt sliten. Byt ut kniven (kundtjänstverkstad). Körhastigheten för hög. Sänk körhastigheten. Åkgräsklipparen vi- brerar kraftigt. Klippanordningen är skadad. Kontrollera klippanordningen (kund- tjänstverkstad). Åkgräsklipparen kör inte iväg. Vid hydrostat-drivning: ingen kör- drivning. Ställ om bypasspaken till driftsläget (se Kapitel 7.3 "Skjuta åkgräsklipparen (15, 16)", sida303). Orent snitt. Kniven nött, slö. By kniv eller slipa den. Balansera knivar efter slipning (kundtjänstverkstad)! Fel klipphöjd. Korrigera klipphöjden. För lågt motorvarvtal. Ställ in maximalt motorvarvtal. Körhastigheten för hög. Sänk körhastigheten. Olika däcktryck mellan hjulen. Pumpa upp till rätt lufttryck. Läs av kor- rekt lufttryck på däcket. Gräsuppsamlaren fylls inte. Klipphöjden för lågt inställd. Korrigera klipphöjden. Gräset är fuktigt – för tungt för att transporteras av luftström- men. Skjut upp klippningen tills gräsytan har torkat. Kniven kraftigt sliten. Byt kniv. (Kundtjänstverkstad)493516_a 311 Avhjälpa fel Störning Orsak Åtgärd Gräsmattan för hög. Klippa gräsmattan 2ggr:

1:a omgången: max. klipphöjd

2:a omgången: önskad klipphöjd. Vävpåsen igentäppt – inget luft- genomsläpp. Rengör vävpåsen. Utkastkanalen/klippdäcket ned- smutsat. Rengör utkastkanalen/klippdäcket. Nivåindikatorn reage- rar inte. Gräsrester vid nivåindikatorarm. Ta bort gräsrester från nivåindikatorar- men. Kontrollera därefter att den går lätt. Drivenhet, broms, koppling och klippan- ordning. Låt endast en kundtjänstverkstad ge- nomföra kontrollerna!

12.1 Felindikerings display och felåtgärder

Visning Fel Felbeskrivning Felåtgärd Err 01 Sätesbrytare Med hjälp av elektroniken identifieras ett ogiltigt sä- tesbrytartillstånd.
