Vrsta izdelka	Akumulacijski električni bojler
Znamka	Tesy
Model	BelliSlimo Cloud 100
Nazivna prostornina	100 litrov (ocena po imenu modela)
Nazivna napetost	230 V ~ 50 Hz
Nazivna moč	2000 W (odvisno od modela)
Nazivni tlak	0,6 MPa
Notranja obloga	Steklasta emajl GC (ali nerjavno jeklo glede na različico)
Tip grelca	Opremljen z magnezijevo anodo
Nadzor	Elektronski z LCD zaslonom in tipkami na dotik
Programiranje	Tedenski (P1, P2, P3), načini ECO Smart, ECO Night, ECO Comfort
Posebne funkcije	Boost, Počitnice, Zaščita proti zmrzali, Zaklepanje (LOCK), orientacija zaslona
Povezljivost	Vgrajen Wi-Fi (Cloud)
Energijski razred	Visoka energetska učinkovitost (ECO Smart)
Varnost	Varnostni ventil, varnostni termostat, zaščita proti zmrzali, zaklepanje plošče
Vzdrževanje	Redno odstranjevanje vodnega kamna, priporočena zamenjava magnezijeve anode vsaki 2 leti
Namestitev	Stenska vertikalna ali horizontalna, hidravlični in električni priklop s strani usposobljenega strokovnjaka
Garancija	Glejte garancijski list, priložen napravi
Navodila na voljo v	Francoski, Angleški, Nemški, Španski, Italijanski itd. (20+ jezikov)

Pogosto zastavljena vprašanja - BelliSlimo Cloud 100 Tesy

Kako ponastaviti tovarniške nastavitve bojlerja BelliSlimo Cloud 100?

Če želite ponastaviti tovarniške nastavitve, napravo preklopite v način Stand by (pripravljenost) in pritisnite tipko Vklop/Izklop za 10 sekund. Vse lučke se bodo prižgale za potrditev ponastavitve.

Kako aktivirati Wi-Fi na bojlerju?

Prepričajte se, da je naprava v načinu Pripravljenost (izklopljena s tipko Vklop/Izklop). Hkrati pritisnite tipki 2 in 3 (ali 8+9 glede na navodila) za več kot 10 sekund. Ko je aktiviran, se na zaslonu prikaže simbol Wi-Fi.

Kaj pomeni koda napake Er1 na zaslonu?

Koda Er1 pomeni, da je spodnji senzor (senzor 1) odklopljen. Obrnite se na pooblaščeni servis za pregled in zamenjavo senzorja.

Kako programirati način Počitnice?

Pritisnite tipko Počitnice (simbol ☀️). S tipkama +/- nastavite število dni odsotnosti (največ 90), nato nastavite uro in želeno število tuširanj za vrnitev. Potrdite s tipko OK (ali tipko za potrditev). Naprava bo vzdrževala minimalno temperaturo in segrela vodo za vašo vrnitev.

Kako očistiti in odstraniti vodni kamen iz bojlerja?

Za čiščenje zunanjosti uporabite čisto in rahlo vlažno krpo. Izogibajte se abrazivnim izdelkom ali topilom. Za notranje odstranjevanje vodnega kamna je priporočljivo, da vsaki 2 leti pokličete pooblaščeni servis. Pri tem je treba zamenjati tudi magnezijevo anodo.

Kateri so različni načini ECO?

Načini ECO so: ECO SMART (učenje navad za prihranek), ECO NIGHT (prednostno ogrevanje ponoči) in ECO COMFORT (vzdrževanje udobja s prihranki). Uporabite tipko ECO za preklapljanje med temi načini.

Kako zakleniti nadzorno ploščo za preprečevanje posegov?

Hkrati pritisnite tipki 7 in 8 (glede na navodila: 7+8) za 5 sekund. Na zaslonu se prikaže simbol zaklepanja. Za odklepanje ponovite isto dejanje.

Čemu služi simbol tuširanja na zaslonu?

Simbol tuširanje prikazuje količino razpoložljive tople vode glede na programiranje. Če neprekinjeno sveti, je programirana količina dosežena. Če utripa, se voda segreva. Več utripajočih simbolov prikazuje število tuširanj v pripravi.

Kakšen je največji priporočeni tlak vode za namestitev?

Tlak vode med delovanjem ne sme preseči 0,6 MPa (6 barov). Če tlak presega to vrednost, namestite reduktor tlaka, da preprečite poškodbe.

Kako usmeriti zaslon za horizontalno namestitev?

V načinu Stand by (pripravljenost) držite pritisnjeni tipki 1 in 2 (ali kombinacijo, navedeno v navodilih) za 5 sekund. Zaslon preklopi med vertikalno in horizontalno orientacijo. Prepričajte se, da izberete pravi način za montažo.

NAVODILA ZA UPORABO BelliSlimo Cloud 100 Tesy

Pripojeni bojleruk vodovodu

2. Pripojeni bojleru k vodovodu

Fig. 5;

Vysvetleni oznaceni:

2. Opis panela za upravljanje uredaja

Oznake dugmeta i elementata:

1 - Sumb za odabir programa I aktiviranje programskih fungcija u programu "Tjedni programer"
2- Gumb za odabir dana u tjednu.
3 - Gumb za odabir SATA/razdobija u razlicitim nacinima rada
4 - Gumb slusalica" za odabir broja tuševa I aktiviranje načina rada „Ručno upravljanje"
5-LCDzaslon.
6 - Sumb za ukljucivanje / iskljucivanje uredaja - Stand by" nacin rada.
7 - Gumb za odabir načina rada ECO SMART, ECO NIGHT ili ECO COMFORT
8- Gumb za odabir fungkije"BOOST"
9- Smb za ukljucivanje / iskljucivanje načina rada "Odmor"

Mogue kombinacije:

7&8- "Zabucanje"panela
8 & 9 - Ukucivanje Iiskljucivanje Wi-Fi modula (Stand by nacin rada)
2 & 3 - Kopitane stanja trenutne celije.
1 & 2 - Orntacija zaslona od okomitog do vodoravnog polozaja

3. Ukljucivanje elektronskog upravljana ureda

Uključivanje se ostvaruje tipkom [P]i tome na zaslonu se prikaže režim u kojem ce raditi u skladu sa svojim simbolima opisani za svaki način rada u nastavku.
Isklučivanje elektronskog upravljanja se ostvaruje pritiskom na dugme

4. Postavke i upravljanje uredaja

Ukljucivanje i iskljucivanje Wi-Fi (ako model ima Wi-Fi).

Ukljucivanje iisključivanje Wi-Fi modula se ostvaruje istodobnim držanjem tipke

• za minimum 10 csekundi u rezimu stand-by tojest kada je uredaj isklucen tipkom Kada je Wi-Fi modul ukljucen nazaslonu se pojavluje symbol

Napomena: Ako se uredaj ne vrati na tvorničke postavke, to ce biti potrebno da se ponovno povezati s Wi-Fi uredajem.

© Postavljanedanautjednuisata

Topla voda za 2 tuša je spremina za uporabu. Treči je u procesu zagrijavanja, Krajnjí je cil imati toplu vodu s ekvivalentom količine za 3 tuširanja.

U način rada „Ručno upravljanje“ I način rada „BOOST“ na zaslonu se prikazuje timer koji uzima u obzir preostalo vrijeme dok se ne dostigne zadana količina tople vode.

1. Ta tehnicni opis in navodila za uporabo so namenjeni za to, da seseznanite izdelkom in pogoji za njego v pravilno namestitev in uporabo. Navodila so prav takao namenjena usposobljenim strokovjakom, ki bodo opravili montazo naprave ter demontazo in popravilo v primeru okvare.

2. Prosimo, upostevajte, da ravnanje po teh navodilih je predvsem v korist kupca, vendar da je skupaj s tem tudi garancijski pogoj, navenen na garancijskem listu, da bi lahko kupec uporabil garancijski servis brezplačno. Proizvajalec ne odgovarja za poskodbe naprave in za morebitne škode, nastale zaradi eksploatacije in/ali montaže, ki niso v skladu z navodili in instrukcjami v tem priročniku.

3. Elektricni grelnik vode ustreza zahtevam EN 60335-1 in EN 60335-2-21.

4. To napravo lahko otroci, starejš od 8 let, ljudje z zmanjsanimi fizicnimi in psihicnimi sposobnostmi ali ljudje brez izkusenj in znanja uporabljaco le pod nadzorom in po seznaniitvi z varnostnimi navodili za uporabo naprave ter samo, ce se zavedajo nevarnosti, ki se lahko povavijo.
5. Otroci se ne smejo igrati s to napravo.
6. Otroci ne smejo cistiti in vzdrrzevati te naprave.

A Opozorilo! Napačna montaža in prikljucitev naprave bodo povzroci nevarnost za zdravlje in Življenje uporabnikov in to lahko tudi povzroci teze in nadaljinje posledice za tiste, vklučno, vendar ne omejene na telesne poskodbe in/ali smrt. To lahko tudi povzroci poskodovanje njihovega premozenja in premozenja tretjih oseb /okvare in/ali unicjene/vklučno, vendar ne samo zaradi poplave, eksplozije in požara.

Montaža, priklucitev na vodovodno omreje in elektricno omreje, ter zagon naprave morajo opravljati samo elektrarji in tehniki, pooblaščeni za popravilo in montažo, ki so svjo usposobljenost pridobili na ozemlju države, v kateri se montira in zažene naprava, in v skladu z zakonskimi dolocili zadevne države.

Vsakrsne spremembe in prilagoditve na zgradbi in elektrcni napeljavi grelnika vode so prepovedane. V primeru ugotavljana takshin sprememb in prilagoditev se garancija naprave razveljavi. Spremembe in prilagoditve so vsi primeri odstranjevanja delov, ki jih je v napravo vgradil proizvajalec, vgradnja dodatnih delov in zamenjava delov z enakimi, ki pa niso odobreni od proizvajalca.

Namesitev

1. Grelnik vode lahko namestite samo v prostore, ki so primerno zašciteni pred požarom.
2. Ce boste grelnik namestili v kopalnico, ga morate namestiti takto, da ga ni mogoce poskropiti z vodo iz pipe ali prhe.
3. On je namejen za uporabo samo v zaprtih in ogrevanih prostorih, kjer ne pade temperatura pod 4^ in ni namenjen za nenehno uporabo v pretocnem rezimu.
4. Montaža na steno - naprava se montira s pomočjo vijakov M8, pritrjenih na ohišje, na nosilce, ki so vnaprej namešćeni in izravnani s steno. V kompletu so priloženi nosilni nosilci in vložki za stensko montažo.

Prikljucitev grelnika vode na vodovodno omrezej

1. Naprava je namenjena za oskrbo gospodinjstva s toplo vodo, katereqa vodovodno omrezie ima tlak manj kot 6 bar (0,6 MPa).
2. Obvezna je namestitev varnostega ventila, ki ste ga dobili z napravo. Varnostni ventil morate namesti na dotocno cev za mrzlo vodo, v skladu s pusci co na ohisju, ki kaze smer dotocne mrzle vode. Med varnostim ventilom in grelinkom ne sme biti namecena dodatna zaporna armatura. Izjema: Ce lokalni predpisi (pravila) zahtevajo uporabo drugega varnostega ventila ali druge naprave (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, majveci navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventil, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod oznacenom na tipski tablici naprave. V teh primeriH se ne sme uporablji vzvratni varnostni ventil, ki je bil dobavlien skupaj z napravo.
3. Vzvrtno-arnostni ventil in cevovod od njega do bojlerja morajo bita zašciteni pred zamrzovanjem. Ob dreniranju s cevom - prosti konec mora bita vedno odprt za ozracje (ne sme biti potopljen). Cev je treba tudi zašcititi pred zamrzovanjem.
4. Za varno delovanje grelnika vode je potrebno varnostni ventil redno cistiti in pregledovati, ce deluje normalno /ventil ne sme biti zamašen/, na obmocjih z vodo z veliko vsebnostjo vodnega kamna morate redno cistiti oblogo vodnega kamna. Ta storitev ne sodi med garancijskim vzdřevanjem.
5. Da bi prepreci i po skodbe uporabnika in tretjih oseb v primeru okvar na sintemu za oskrbo z vroco vodo, napravo morate namestiti v prostoru, ki ima talno hidrozolacijo in odtok v kanalizaciono.V nobenem primeru ne postavlajte pod napravo predmetov, ki niso odporni na vodo. Ce napravo namestite v prostoru brez hidrozolacije, morate pod napravo namestiti zacitno posodo z odtokom v kanalizaciono.
6. Ob eksploataciji - režim segrevanja vode - je obiciajno kapanje vode od drenažne luknej varnostega ventila. Obvezno je, da je omenjeni ventil odprt za ozračje. Za preprečitev skod so nujni ukrepi za odvoda ali zbiranje potekle koliçine vode.
7. V primeru da obstaja moznost da pade sobna temperatura pod 0^ , je bojler treba izprazniti.
   Ce zeilte izprazniti grelnik vode, najprej ga morate izključiti iz elektricnega omrežja. Prekinite pritok vode v napravo. Odprite ventil za topo vodo na mešalni bateriji. Odprite ventil 7 (sika 5) da iztočite vodo iz bojlerja. V primuru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vchodno cev, s tem da ga predhodno izključite iz vodovodnega omrežja.

Način proti zmrzovanju

1. Grelnika vode ne smete vklopi, cne niste prepričani, da je poln vode.
2. Pri prikljucitvi grelnika vode na elektricno omreije pazite na pravilno prikljucitev zacitnea vodnika (pri modelih brez kabla vtikacem).
3. Pri modelih brez elektricnegab Kabla, povezava mora biti stalna, brez vticnice. Tokovni krog mora biti zacitien varovalko in vgrajeno napravo, ki zagotavlja locevaje polov pri prenapetosti kategorije III.
4. Ce je napajalni kabel (pri modelih, ki ga imajo) poskodovan, nj ga zamenja pooblašcen serviser ali strokovno usposobljena oseba, da se takozognete nevarosti.
5. Pri grelnikh vode za vodoravno namestitev, izoloacija elektricnih kablov se ne sme dotikati prirobnice naprave (pod plasticiimPokrovom). Uporabite izolacijski obrocek, opdoren na temperaturo nad 90^
6. Ob segrevanju naprave se lahko sluša šum od piskanja (vretje vode). To je obicajno in ne pomeni okvare. Šum se pověćuje s Časom in razlog je nabrani apnenec. Da bi odstranili šum je potrebno počistiti napravo. Garancija ne vljucuje te storitve.

Spostovani kupci,

TESY-jeva ekipa vam prisncno cestita za vaš nov nakup. Upamo, da bo vaša nova naprava prinesla vec udobja v vaš dom.

II. TEHNICNE LASTNOSTI

1. Nazivna prostornina V, litri - gl. podatkovno tablico.
2. Nazivna napetost - gl. podatkovno tablico.
3. Nazivna moč - gl. podatkovno tablico.
4. Nazivni tlak - gl. podatkovno tablico

To ni pritiska vodovodnega omreza. To je pritisk, ki je povedan za napravo, in je povezan zahtevami varnostnih standardov.

1. Tip grelnika vode - akumulacijski vodni grenik zaprtega tipa s toplotno izolacijo.
2. Notranja obloga - pri modelih: GC - iz steklokeramike
3. Dnevna poraba elektriche energije - glej Prilogo I
4. Dolocen profil obretenite - glej Prilogo I
5. Kolicina meşanja tople in hladne vode pri 40^ V40 v litrih - glej Prilogo I
6. Maksimalna temperatura termostata - glej Prilogo I
7. Tovarnisko dolocene temperaturne nastavitve - glej Prilogo I
8. Energetska učinkovitost pri gretju vode - glej Prilogo I

III. OPIS IN PRINCIP DELOVANJA

Naprava sestoji iz telesa, prirobnice - spodaj /pri grenikih za navpično namestitev/ oz. ob strani /pri grenikih za vodoravno namestitev/, plastične kontrolne plošće in varmostnegā ventilila.

1. Korpus je sestavljen iz dveh jeklenih rezervaorjarv (rezervaarji za vodo) in ohisja (zunanji del) s toplotno izolacijo med njimi iz ekolosko ciste poliuretanske pene visoke gostote in dveh cevi na javozem G 1 / 2^ za dovod mrzte vode (z modrim obrockom) in za odvod vorce vode (z rdecem obrockom).

Notranji rezervaorji, odvisno od modela, so lahko dve vrsti:

• Iz crnega jekla s posebno oblogo iz steklokeramike oz. emajla.
• Iz nerjavecega jekla
• Na vsaki prirobnici so nameščeni elektrčni grenik in magnezijeva zaščita. Elektrčni grelec je namejen za segrevanje vode v kotlu in ga upravla termostat, ki samodejno vzdružuje stavljemo temperaturo. Naprava ima dve vgrajene enote (za vsak rezervoor za vodo) za zašćito pred pregrevanjem (termostat), ki iz vira napajanja izključujeo ustrezen grelec, ko temperatura vode doseze previsoke vrednosti.
• Varnostni ventil preprečuje popolno izpraznitev naprave v primuru prekinitve dotota mrzle vode iz vodovodnega omrežja. Ventil varuje napravo pred narascanjem tlaka v kotlu do vrednosti, ki je vecja od dovoljene vrednosti v načinu segrevanja (s povečanjem temperature tlak naršča), s tem da izpušca presežek skozi drenožno odprtino.

Varnostni ventil ne more scititi naprave, ce tlak vvodovodu preseze vrednost, ki je navedena na podatkovni tabici naprave.

IV. NAMESTITEV IN PRIKLJUCITEV

OPOZORILO! V PRIMERU NAPACNE MONTAZE IN PrikLJUCITVE NAPRAVE LAHKO PRIDE DO NEVARNOSTI IN RESNIH POSLEDIC Z ZDRAVLJE UPORABNIKOV IN TO LAHKO TUDI POVZROCI NUHOVO SMRT. TO LAHKO TUDI POVZROCI POSKODOVANJE TRETJIH OSEB IN NUHOVEGA PREMOZENJA ZARADI POPLAVE, EKSPLOZIJE, POZARA. Montaza, priklucitev na vodovdno omreje in prlikucitev na elektricno omreje mora opraviti pooblasceno strokovno osebie. Strokovno pooblačena oseba je oseba, ki ima ustrezne pristojnosti v skladu z zakonskimi dolocili zadevni drzave.

1. Namestitev

Priporocamo vam, da napravo namestite v blizino mesta, kjer boste uporabljali vroco vodo, tako boste zmanjsali toplotne izgube v vodovodnem omreju. Ce boste grelnik namestili v kopalnico, ga morate namestiti takto, da ga ni mogoce poskropiti z vodo iz pipe ali prhe.

Montaza na steno - naprava se montira s pomo矫o vijakov M8, pritragenih na ohise, na nosilce, ki so vnaprej namesceni in izravnani s steno. V kompletu so prilozeni nosilni nosilci in vlozki za stensko montazo.

Vertikalna instalacjska shema - slika 4.1

Opomba: začitna posoda ni prilozena in jo uporabnik mora izbrati.

2. Prikljucitev grelnika vode na vodovodno omrezej

SI.5 -navpicna Kjer: 1-dotočna cev; 2- varmostni ventil; 3- reducirni ventil (pri tlaku vodovoda vecot 0,7 MPa); 4- zaporna pipa; 5- lijak s priključkom na kanalizacijo; 6-cev; 7- pipa za praznjenje bojlerja

Pri prikljucitvi grelinika vode na vodovodno omrezejme mortate upostevati barvne oznake /obrocke/ na ceveh naprave: moder - za mrzlo vodo / dotok/, rdek - za vroco vodo /iztok/.

Obvezna je namestitev varnostega ventila, ki ste ga dobili napravo.

Varnostni ventil morate namestiti naDOTOCNo cev za mrzlo vodo, v skladu s

pušćico na ohišju, ki kaže smer dotočne mrzle vodeiti.

Izjema: Ce lokalni predpisi (pravila) zahtevajo uporabo drugega varnostnega ventila ali druge naprav (v skladu z EN 1487 in EN 1489), ga morate dodatno kupiti. Za naprav, ki so v skladu s standardom EN 1487, najveji navedeni delovni tlak mora biti 0,7 MPa. Za druge varostne ventile, pritisk njihovega kalibriranja mora bita za 0,1 MPa pod ozanacenom na tipski tablici naprav. V teh primerih se ne sm uporabljati vzvratni varostnii ventil, ki je bil dobavlen skupaj z napravo

Dodatni /stari/ varnostni ventili lahko povzrocijo okvaro, zato jih je potrebno odstraniti.

Se ne dovoljuje druga zaporna armatura med vzvratno-arnostnim ventilom (varnostna naprava) in napravo.

Varnostnega ventila ne smete namešcati na navoj, dalji od 10 mm, saj lakko pride do hude okvare na ventilu in je nevarno za va so napravo.

Vzvratno-varnostni ventil incevovod od nega do bojlerja morajo biti zašciteni pred zamrozjanovem. Ob dreniranju s cevom - prosti konec mora biti vedno za ostracje (ne sme biti potopljen). Cev je treba tudi zašcititi pred zamrozjanovem.

Zanapolnitev grelnika vode odpritepipo za dotok mrzle vode z vodovoda in pipo me salne baterije za vroco vodo. Po napolnitvi mora iz pipe za vroco vodo teci neprekinjen curek. Ze lahko zaprete pipo za vroco vodo.

Če Želite izprazniti grelnik vode, najprej ga morate izključiti iz elektricnega omrežja. Prekinite pritok vode v napravo. Odpritve ventil za topovo na mešalni bateriji. Odpritve ventil 7 (slika 5) da iztočite vodo iz bojlerja. V primuru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vchodno cev, s tem da ga predchodno izključite iz vodovodnega omreža

Pri odstraneni priruby je normalne to, ze vytecie pár litrov vody, ktore dostali vovodnej nadrži.

Pri vypustani vody sa musia urobit opatrenia, aby vytekajica voda nezapricinila skody.

V primeru, da tlak v vodovodni mrezi presega zgoraj omenjene vrednosti v1. odstavku, je treba montirati reducirni ventil, sicer se bojler ne bo uporabljal pravilno. Proizvajalec ne prevzema nikakrsnih odgovornosti, ki so posledica nepravilne uporabe naprave.

3. Prikljucitev grelnika vode na elektricno omrezej.

Preden prikljucite na elektricno omrezej prepričajte se, da je naprava polna vode.

3.1. Pri modelih, ki so opremljeni z napajalnim kablom z vtikačem, prikljucite tako, da vtaknete vtikač v vticnico.

Za izkljucitev iz elektricnega omreža potegnite vtika iz vticnice.

Vtičnica mora biti pravilno prikličena na ločeni tokokrog, opremljen z varovalko. Ona mora biti ozemljena.

3.2. Grelniki vode z elektricom kablom brez vticnice

Naprava mora biti povezana na posebni tokovni krog elektricne instalacije in zašcitena z varovalko, z doloceno moćjo elektricnega toka 16 A (moć 20 A > 3700 W). Povezava mora biti stalna, brez vtčnicice. Tokovni krog mora biti zašciteni z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov pri prenapetosti kategorije III.

Povezava prevodnikov elektricnega kabla naprave je naslednja:

• Prevodnik rjave barve - k faznemu prevodniku elektricne instalacije (L)
• Prevodnik modre barve - k nevtralnemu prevodniku elektricne instalacije (N)
• Prevodnik rumeno-zelene barve - k zašcitnemu prevodniku elektricne instalacije (1)

3.3. Grelniki vode brez elektricnega kabla

Naprava mora biti povezana na posebni tokovni krog elektricne instalacje in zašcitena z varovalko, z doloceno moćjo elektricnega toka 16 A (moć 20 A > 3700 W). Povezava se opravi s pomočju bakrenih enozilinih (trdih) prevodnikov - kabel 3 x 2,5 mm² za skupno moć 3000 W (kabel 3 x 4,0 mm² za moć > 3700W).

V elektricni krog, ki napaja napravo, mora biti vgrajena priprava za ločitev vseh polov v pogojih visoke napetosti kategorije III.

Za priključitev napajalnega kabla na grelinik vode morate odstraniti plastici nikPokrovček (Sl. 7.3).

Vezava vodnikov mora odgovarjati oznakam na objemkah, in sicer:

• fazni vodnik koznaki A ali A1 ali L ali L1,

• nevtralni vodnik k oznaki N (B ali B1 ali N1)

• Obvezno morale priključiti zašcitni vodnik na priključni vijak, oznacen z ozn

Po montazi namestite plastici nichiPokrov nazaj!

Razlage k SI.6:

T1, T2 - varnostni termostat; TR/EC - termostat/ elektronski bloc; S1,S2 - senzor; R1, R2 - grelec; F1, F2 - prirobnica; WI-Fi (ce je model s Wi-Fi).

SI

V. ANTIKOROZIJSKA ZASCIITA - MAGNEZIJEVA ANODA (PRI GRELNIKIH VODE Z OBLOGO IZ STEKLOKERAMIKE ALI EMAJLA)

Magnezijeva zašcitna anoda dodatno šciti notranjo povrsino kotla pred rjavem. Anoda je del, ki se obrabi, in ga je potrebno obcasno zamenjati. Glede na dologotrajno brezhibn dolevanje vaşa grelnika vode, proizvajalec priporoča redni pregled stanja magnezijeve anode s strani strokovno usposobljene osebe in po potrebi zamenjavo, to se lahko opraví med rednim vzdřevanjem naprave. Za zamenjavo se obrnite na pooblasčeni servis!

VI. UPORABA NAPRAVE

1. Vklop elektricega grelnika vode

Preden grenik vode prvic vklopite, se prepriacjte, da je pravilno priklopljen v elektricno omreje in napolnjen z vodo. Grenik se vklopi s pomojo naprave, vgrajene v instalacijo, opisano v tocki 3.3 odstavka IV., ali z vstavitvijo elektricnega klaba v tvičnico (Če je model s kablon).

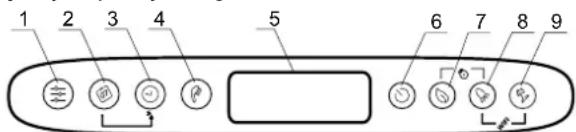

2. Opis upravljalne plošće grelnika vode

Oznaka gumbov in elementov:

1 - Gumb za izbiro programa in aktiviranje programskih fungcij v načinu delovanja „Tedenski programator"
2-Gumb za izbiro dneva v tednu.
3-umb za izbiro casa / obdobja v razlicnih načinih delovanja
4 - 6umb „prha“, za izbiro števila prh in vkljucitev načina „Ročno upravljanje" 5 - LCD zaslon.
6 - Gumb za vklop / izklop naprave - nacin delovanje „Stand by".
7 - Gumb za izbiro načina delovanja ECO SMART, ECO NIGHT ali ECO COMFORT
8- Gumb za izbiro fungkije "BOOST"
9- Gumb za vklop / izklop načina delovanja "Počitnice"
Možné kombinacíje:
7+8- "zahlepanje" plošče
8+9- Vkpali izklop modula Wi-Fi (na Cin delovanja „Stand by")
2 + 3 - Kopitanje stanja trenutne celice.
1 + 2 - Orfentacija zaslona iz vertikalnegav horizontalen pozaj

3. Vklop elektronskega upravljanja grelnika

E-upravljanje se vklopi z gumbom akrat se na prikazovalniku izpiše delovni režim in se pokažejo znaki, povezani tem režimom in opisani v nadaljevanju. E-upravljanje se izklopi pritiskom na gumb

4. Nastavitve in upravljanje grelnika vode

Vklop in izklop Wi-Fi (ce je model s Wi-Fi)

Wi-Fi napravo vklopite oz. izklopite tak, da hkrati zadrzite gumba + za najmanj 10 sekund, ko je grelnik v rezimu V pripravljenosti oz. je izklopljen z gumbom . Ko je Wi-Fi naprava vklopljena, se na prikazovalniku pojavznak

Opomba: ce vrne tgrelnik na tovarniske nestavitve, ga boste morali zoPET povezati z Wi-Fi napravo.

Nastavitve ure in dneva v tecnu

Delovni rezimi bodo delovali pravilno, ce boste najprej aktualizirali nastavitve za uro in dan v tecnu. Nastavitve se dolocajo v rezimu V pripravljenosti, tj. ko grelnik ni vklopljen. Zadrzite gumb i za nekaj sekund.

Zadrzite gumb polju za izbiro dneva v tednu, zaene utripati dan v tednu. S pomocjo gumb berite trenutni dan v tednu. Pritisnite gumb z potrdividev izbire. Prva dva stevka casovnika zaenejo utripati. S pomocjo gumb nastavite uro in potrdividez gumbom Bruga skupina znakov zaene utripati. Spet s pomocjo gumb nastavite minute in potrdividez gumbom

Orijentacija zaslona iz vertikalnega v horizontalen połozaj

Za prvilno delovanje programskih načinov pri vodoravni namestitvi aparata, je nujno, da izberete način delovanja za "horizontalne" modele (vodoravna usmeritevzaslona).

Če Želite preklopiti med horizontalimi in vertikalimi simboli in ostratno, morate pritisniti in držati dva gumba za sekund, ko je grelnik vode v načinu delovanja „Stand by".

Pozor! Vas TESY elektricni grelink vode je najvisjega energijskega razreda. Ta razred v nacinu ECO je zagotovljen le s privilno orientacionozaslona.

Rezim Rochno upravljanje

S pomocjo gumba (hko izberete naicn delovanja "Rochn upravljane".

Nazaslonu sta prikazana simbol n timer za odstevanje casa, ce je napravav naacinu ogrevanja ali v naclinu nestavitve ure, ce je naprava pripravljena zauporabo.

Ko vklopite roci naacin, se nazaslonu prikaze zadnje shranjeno prednastavljeno stevilo prh. Najveche stevilo prh, ki jih je mogoce izbrati, je odvisno od modela in je prikazano v tabeli 1.3.

Funkcija "proti zamrzovanju" je aktivna pri režimih Ročno upravljanje in Tedenski programator.

Zavklop fungcije "proti zamrzovanju" pritisnite gumb dokler se na zaslunu ne prikaze simbol.

S pritiskom na gumb hko izberete enega od treh vgrajenih tedenskih programskih načinov- P1, P2 ali P3.

Če Želite nastaviti program, ki ste ga izbrali, pritisnite in držite gumb začnete nastavlji.

Naprava vstopi v programski način za izbrani program. Na zaslonu utripa indicator programa (P1, P2 ali P3).

Korak 1 - Izbira dneva v tednu

S pomocjo gumba berite dan v tednu, za kateri boste spremenili program.

Korak 2 - Izbira ure

“pomeni, da je izbran nacin delovanja „proti zamrznitvi“, ki se na zaslunu prikaze s simbolom €.

S kombinacijo gumbov (lakko kopirate nastavitve (stevilo prh) od trenutne ure do naslednje ure.

Ce zeilite to narediti, morate pritisniti in drzati gumb s pritiskom na gumb Rastavite naslednjo uro (sosednjo celico), s kopiranjem izbranaega stevia prh.

Za vsako uro dneva v urnem grafikonu obstaja posebna celica. Vas vodijo spodaj navedene stevke.

Legenda oznak:

• Za vsako uro dneva v urnem grafikonu obstaja posebna celica. Vas vodijo spodaj navedene stevke

• ce je casovna celica prazna, naprava za ta cas nima naloge.

Spremembe se potrdijo z enkratnim pritiskom na gumb naprava zapusti nastavitveni naclin.

Če se z gumbi ne upravlja dolgo Časa, se spremembe samodejno zapomnijo (tudi Če niso bile potrjene).

Programski načini delovanja - P1 in P2

Za programa P1 in P2 lahko izberete dan v tednu, uro in potrebno kolićino vroce vode. Naprava izračuna, kdaj potrebno da se vklopi, da bo zagotovila Želeno kolićino v dolocenem Času.

Primer: Če je vroča voda nastavljena za sredo ob 18:00 za 3 osebe, bo naprava to kolićin zoadržala za doloceno Časovno obdobje in se bo izklopila.

Programski nacin-P3

Za program P3 lahko izberete dan v tednu, casovno obdobje delovanjanaprave in potrebno kolićino vroče vode. Naprava se vklopi in poskúša došeci nastavljeno stevilo prh.

Primer: Ce je vroca voda nastavljena za sredo ob 18:00 za 3 prhe, bo naprava za Cela segrevati vodo, dokler ne dozeze nastavljene 3 prhe.

Rezim Eco Smart

S pritiskom na gumb hako izbirate med tremi nacini delovanja:

ECO - ECO SMART

EC1 - ECO NIGHT (SMART algorithm s prednostnim ogrevanjem ponoči),

EC2 - ECO NIGHT (SMART algorithm s prednostnim ogrevanjem ponoči). Izbrani način je prikazan na zaslonu.

V načinih "ECO" grelnik vode ima svoj algorithm delovanja, da se bo zagotovilo stroškovno varčevanje z energojo, zato zmanji šujejo va racun za elektricno energijo, ampak ochrano maksimalno udobje med uporabo.

Pozor Vaš elektrčni grelink vode TESY je naprava majvisjega energetskega razreda. Energetski razrd je zagotovljen samo, kadar grelink vode deluje v

režimu ECO (Eco Smart), ki zagotavlja maksimalno varčevanje elektrîne energije.

Način dela: po izboru energa izmed treh programov Eco Smart si bo grelnik vode zapomnil vase navade in bo sam pripravil tedenski program, sčimer vam bo zagotovil potrebno količino vode tisti trenutek, ko jo potrebujete, hkrati pa bo varceval z elektricno energijo in zmanjsal vase racune za tok. Za ta način dela je potrebno doloceno obdobje samoucenja, ki traja teden dni, potem pa začne režim Eco Smart varčevati z energijo in upostevati vase navede, da ne bi motil vašega udobja. Grelnik vode ves ācas preucuje vase navede in se jim prisagaja.

Ce pogosto spreminjate svoje navade, bo grelnik tezko izdelal tocen algorithm, ki bi vam zagotavljal vase udobje in toplo vodo, ko jo potrebujete. V tem prirmu lahko, ce zeilite, da bi grelnik se naprej varceval z energijo, spritiskom na gumb 12 berete delovni rezim EC1 za vec udobja in hkrati za nekoliko manjse varcevanje z energijo. Izbira rezima EC1 je namenjena uporabnikom, ki nimajo stalnih navad in za katere bi bilo tezko pripraviti tocen tedenski urnik delovanja. Ce zeilite ustvariti najveje prihranke energije, lahko izberete nacin EC2. To je naclin SMART algorithm s prednostnim ogrevanjem cez noc.

Opomba: Če je napajané izklopljeno ali izkljuceno, naprava ohranja nastavitve do 12 ur. Z gumbom on/off lahko restartarate algorithm, pri Čemer bo naprava začela s samoucenjem od začetka.

Funkcija LOCK

Podaljsano istocasno drzanje gumbo "klen" nadzorno plosco in prek nje ni mogoce poslati nobene naloge. Ce je plosca zaklenjena, se nazaslonu prikaze symbol Ce pritisnete gumb zaklenjene plosce, vsi gumbi zaenejo svetiti, vendar naprava ne sprejema naloge, simbel utripa 3-krat, kar pomeni, da zahteva odklepanje. Ce zeilte znova odkleniti plosco, morate istocasno pritsniti in drzati gumbe za sekundi.

Funkcija Vacation (Počitnice)

Ce vas vec dni ne bo doma, lahko aktivirate rezim Počitnice, da bo grelnik vode vedel, kdaj se vrnete in vim zagotovil topo vodo.

Če zeilite vklopiti način delovanja "Počitnice", morate pritisniti gumb zašlounu se prikažejo „00" dni, stevke in symbol Čipajo. Če se število dni „00" ne spremeni, način "Počitnice" ni mogće aktivirati.

Ce zeilite vnesti vec dni, uporabite gumb denim dotikom gumba, se stevec poveca za eno. S pritiskom gumba se stevec samodejno poveca pri visji hitrosti. Najvecje stevilo dni, ki ga lahko vnesete, je 90. Simbol ripa se vedno. Druga dva parametra sta nestavljena kot tovarniske nestavitve: maksimalno stevilo prh ob 18:00 na zadnji dan pocitnic.

Ce zeilite spremeniti cas, v katerem zeilite zagotoviti zeeleno kolicino vroce vode, uporabite gumb ce zeilite spremeniti stevilo prh, uporabite gumb . Nastavljene parametre potrjujete s pritiskom na gumb katerim je vklucen naizin "Pocitnice". Na zaslunu simboleneha utripati in sveti neprekinjeno. Prikazej se stevilo pocitniiskih dni, stevilo prh in cas, v katerem je treba zagotoviti vroco vodo.

Izhod iz počitniškega načina brez spremembe se lahko izvede s pritiskom na ali če se noben gumb ne dotika dolgo Čsaka. Simbol Škriva.

Ce zeilite zapustiti nacin "Poitnic" pritisnite katerokoli od naslednjih gumbov - all Ce pritsnete gumb , medtenko je nacin "Poitnic" activiran, vstopite v nacin programiranja in stevilo dni in simbol cnejo znova utripati.

Opomba: Vneseno stevilo dni, ko vas ne bo doma, mora vključevati tudi dan vrnite.

Funkcija BOOST (pogreje vodo do maksimalne temperature in se ob dosegu le-te avtomatsko vrne v izbrani delovni rezim)

Ob aktiviranju funkcije BOOST bo grenik pogrel vodo do najvisije要考虑 temperature, ne da bi se pri tem spremenil algorithm delovanja v dolocenem rezimu. Ko grenik doseze najvisjo tempaturo, preide avtomaticno v prehodni delovni rezim. Funkcija BOOST je aktivna pri rezimih Eco Smart, Počitnice in Tedenski programator.

Čeželite vkljuciti funkcijo BOOST, zadržite gumba 3 sekunde.

Čeželite deaktivirati BOOST, ponovno pritisnite gumb

Funkcija VRNITEV TOVARNIISKIH NASTAVITEV

Če Želite vrniti tovarniske nestavitve, mora biti grenik vode v režimu V pripravljenosti. Zadržite gumb 2najmanj 10 sekund. Ta cas boste zaslišali prvi zvočni signal, ki je le test. Zasvetili bojo vsi znaki na upravljalni plošči. Držite gumba se naprej, dokler ne slišite drugega zvočnega signala, ki je znak, da se je grenik vode vrnil na tovarniske nestavitve.

Znak Royna prha

Simbol "Prha" je vam informacije o ze segreti količini vroce vode in dozeženi nastvljeni količini v različnih načinih delovanja. Količina vode na prho se izračuna na podlagi povprečnih evropskih standardov in morda ne sovpada z vašim osebnim udobjem.

Ko simból „Prha“ sveti ves ās, to pomeni, da je dozežena nastavljena količina vroče vode. Ko simból „Prha“ utripa, to pomeni, da je naprava v načinu ogrevanja. Ko vec kot ena „prha“ ni pripravljena, nenehno utripajo ena za drugo. Tako dobite informacije o nastavljeni količini vroče vode in količini, dozeženi ob dolocenem āsù.

Primer:

Pripravljena je za uporabo vroca voda za 2 prhe. Tretja prha je v postopku ogrevanja. Koncni cilje, da imate vroco vodo z kolicino potrebno za 3 prhe. V nacinu "Rocno upravljane" in v nacinu "BOOST" se na zaslonu prikaze timer, ki približno označuje preostali ās za doseo nestavljene kolicine vroce vode.

-Registrarane težave

Če je v napravi registrirana težava, se na plošči prikaže simbol začne utripati. Koda napake se prikaže na zaslonu. Seznam napak, ki se lahko pojavijo na zaslonu:

Koda napake	Vrsta napake
Er1 Senzor	- Spodnji senzor je prekinjen.
Er2 Senzor	- Kratek stik spodnejga senzorja.
Er3 Senzor	- Zgornji senzor je prekinjen.
Er4 Senzor	- Kratek stik zgornjega senzorja.
Er5 Senzor	- Spodnji senzor je prekinjen.
Er6 Senzor	- Zgornji senzor je prekinjen
Er7 Senzor	- Kratek stik spodnejga senzorja.
Er8 Senzor	- Kratek stik zgornjega senzorja.
Er9 Napaka	programske opreme
Er10 Grelnik	je vklopljen brez vode v napravi (H1)
Er11 Grelnik	je vklopljen brez vode v napravi (H2)

Opomba: ce se na prikazovalniku pojav znak katera izmed našteih napak, vas prosimo, da se povežete s pooblasčenim servisom! Pooblasčeni servisi so naštei v garancijski karti.

VII. REDNO VZDRZEVENJE

Pri normalni uporabi grelrika se zaradi visokih temperatur na grelcu nabira obloga apenca /tako imenovani vodni kamen/. To zmanjsa prenos toplete z grela na vodo. Temperatura na povrsini grela in okoli njega narašca. Je slišen značilen zvok /kot da bi voda vrela/. Termostat se začne bolj pogosto vklapljati in izklapljati. Lahko pa se „pomotoma" spreži tudi varnostni termostat. Zato vam proizvajalec priporoca preventative vzdřevanje vašega grelrika vode na vsake dve leti, ki njaiograpi prooblascen servis. Začitno vzdřevanje mora VKljučevati išćenje in pregled zašitne anode (pri grenikih vode z oblogo iz steklokerami), ki je po potrebi treba zamenjati. Vsakopreventivo vzdřevanje je potrebno vpisati v garancijski list in navesti datum preventivnega vzdřevanja, firmo izvajalca, ime serviserja, podpis.

Proizvajalec ne prevzema odgovornosti za posledice, do katerih je prislo zaradi neupostevanja teh navodil.

Navodila o varstvu okolja

Stare naprave vsebujejo koristne materiale in zaradi tega jih ne smemo odlagati skupaj s komunalnimi opadki! Prosimo Vasodelovati svojim aktivnim prispevkom k varstvu resursov in okolja in dati napravo v urejene zbirne centre (ce obstajajo).

1. Tento technicky popis a navod na pouzitie cieli oboznami't VAs s vyrobkom a podmienkami jeho spravnej montaze a prevadzky. Navod je urceny i pre sposobilich technikov, ktori uskutočni povodnú montaž pristroja, demontaž a aprvu v pripad poruchy.
2. Pamatajte, prosim, ze dodrziavaniePokynov v nasledujucom nadvode je predovsetkym v zaujime kupujuceho, ale zaroven je ajnedm zozaručnych podmienok, uvedenych v zaručnom liste, aby kupujuci mohol bezplatne vyuzivat zaručný servis. Vyrobca nezodpovedá za poruchy na spotrebici a pripadné poskodenia, sposobene prevadzkou a/ alebo instalaciou, ktorá nezodpovedáPokynom a instrukciám v tomto nadvode.
3. Tento elektricky bojler spiña poziadavky EN 60335-1, EN 60335-2-21.
4. Toto zariadenie je urcené na pouzitie detmi 8 a viac rocnymi, osoby so zniženymi fyzickymi schopnostami, alebo osoby bez skusenstá znalostí, ho mozu pouzivatlen pod dohladom alebo instrukciami a v sulade so zásadami bezpečnosti pri použivaní zariadenia, uvedomujuc si pripadné nebepečenstva, ktoré mozu vzniknút.
5. Deti by sa nemali hrat so zariadnim.
6. Cistenie a obsluha zariadenia by nemalo byt vykonávané detmi, ktoré nie su pod dohladom.

Pripojenie bojleru k vodovodu

2. Pripojenie bojleru k vodovodu
