Produkto tipas	Elektrinis akumuliacinis vandens šildytuvas
Prekės ženklas	Tesy
Modelis	BelliSlimo Cloud 100
Vardinė talpa	100 litrų (apskaičiuota pagal modelio pavadinimą)
Vardinė įtampa	230 V ~ 50 Hz
Vardinė galia	2000 W (pagal modelį)
Vardinis slėgis	0,6 MPa
Vidinė danga	GC emalis (arba nerūdijantis plienas, priklausomai nuo versijos)
Kaitinimo elemento tipas	Įrengtas magnio anodas
Valdymas	Elektroninis su LCD ekranu ir jutikliniais mygtukais
Programavimas	Savaitinis (P1, P2, P3), ECO Smart, ECO Night, ECO Comfort režimai
Specialios funkcijos	Boost, Atostogų, Apsauga nuo šalčio, Užraktas (LOCK), ekrano orientacija
Ryšys	Integruotas Wi-Fi (Cloud)
Energijos klasė	Aukštas energinis efektyvumas (ECO Smart)
Sauga	Apsauginis vožtuvas, apsauginis termostatas, apsauga nuo šalčio, skydelio užraktas
Priežiūra	Periodinis kalkių šalinimas, magnio anodo keitimas rekomenduojamas kas 2 metus
Montavimas	Vertikalus arba horizontalus montavimas ant sienos, hidraulinės ir elektros jungtis atlieka kvalifikuotas specialistas
Garantija	Žr. garantijos kortelę, pateiktą su įrenginiu
Naudojimo instrukcija galima	Prancūzų, anglų, vokiečių, ispanų, italų ir kt. (20+ kalbų)

Dažnai užduodami klausimai - BelliSlimo Cloud 100 Tesy

Kaip atkurti gamyklinius BelliSlimo Cloud 100 vandens šildytuvo nustatymus?

Norėdami atkurti gamyklinius nustatymus, įjunkite įrenginį į budėjimo režimą (Stand by) ir 10 sekundžių paspauskite mygtuką Įjungti / Išjungti. Visi indikatoriai užsidegs, patvirtindami atstatymą.

Kaip įjungti „Wi-Fi“ vandens šildytuve?

Įsitikinkite, kad įrenginys yra budėjimo režime (išjungtas mygtuku Įjungti / Išjungti). Vienu metu 10 sekundžių spauskite mygtukus 2 ir 3 (arba 8+9, pagal instrukciją). Įjungus ekrane pasirodys „Wi-Fi“ simbolis.

Ką reiškia ekrane rodomas klaidos kodas Er1?

Kodas Er1 rodo, kad apatinis jutiklis (1 jutiklis) atjungtas. Susisiekite su įgaliotuoju servisu, kad patikrintų ir pakeistų jutiklį.

Kaip suprogramuoti atostogų režimą?

Paspauskite mygtuką Atostogos (☀️ simbolis). Mygtukais +/- nustatykite nebuvimo dienų skaičių (max 90), tada nustatykite laiką ir norimą dušų skaičių grįžimui. Patvirtinkite mygtuku OK (arba patvirtinimo mygtuku). Įrenginys palaikys minimalią temperatūrą ir šildys vandenį jūsų grįžimui.

Kaip išvalyti ir nukalkinti vandens šildytuvą?

Išorėje valykite švaria, šiek tiek drėgna šluoste. Venkite abrazyvinių medžiagų ar tirpiklių. Vidaus kalkių šalinimui rekomenduojama kreiptis į įgaliotąjį servisą kas 2 metus. Taip pat tuo metu reikėtų pakeisti magnio anodą.

Kokie yra skirtingi ECO režimai?

ECO režimai yra: ECO SMART (mokosi jūsų įpročių, kad taupytų), ECO NIGHT (prioritetinis šildymas naktį) ir ECO COMFORT (išlaiko komfortą taupiai). Naudokite mygtuką ECO, kad perjungtumėte šiuos režimus.

Kaip užrakinti valdymo skydelį, kad būtų išvengta manipuliacijų?

Vienu metu 5 sekundes spauskite mygtukus 7 ir 8 (pagal instrukciją: 7+8). Ekrane pasirodys užrakto simbolis. Norėdami atrakinti, pakartokite tą patį veiksmą.

Kam skirtas ekrane rodomas „dušo“ simbolis?

Simbolis dušas rodo karšto vandens kiekį, atsižvelgiant į programavimą. Jei jis nuolat dega, užprogramuotas kiekis pasiektas. Jei mirksi, vanduo šildomas. Keli mirksintys simboliai rodo ruošiamų dušų skaičių.

Koks yra rekomenduojamas maksimalus vandens slėgis montavimui?

Vandens slėgis veikimo metu neturi viršyti 0,6 MPa (6 barų). Jei slėgis viršija šią vertę, sumontuokite slėgio reduktorių, kad išvengtumėte pažeidimų.

Kaip nustatyti ekrano orientaciją horizontaliam montavimui?

Budėjimo režime (Stand by) 5 sekundes laikykite nuspaustus mygtukus 1 ir 2 (arba derinį, nurodytą instrukcijoje). Ekranas persijungs tarp vertikalios ir horizontalios orientacijos. Įsitikinkite, kad pasirinkote tinkamą montavimo režimą.

NAUDOJIMO INSTRUKCIJA BelliSlimo Cloud 100 Tesy

LT ELEKTRINIS VANDENS SILDYUVAS 62-65 Naudojimo ir saugojimo instrukcija

LV ELEKTRISKAIS UDENS SILDITAJ6 66-69 Lietosanas un uzglabasanas instrukcija

EE ELEKTRILINE VEESOOJENDAJA 70-73 Paigaldus ja kasutusjuhend

GR HAEKTPIKO BEPMOEIONO 74-77 O6nyies xpns kai anoheuans

1. Si naudiojimo instrukcija paruosta siekiant supazindinti jus su produktu bei tinkamomis jo instaliavimo ir naudojimo salygomis. Sios instrukcijos taip pat skirmos ir kvalifikuotiems technikams, kurie atiks pirminj instaliavima, ardys ar remontuos prietaisa.
2. Prašo me atkreipti demesj, kad laikytis sios instrukcijos nurodymu visu pirma suinteresotas pirkejas, bet tuo pačiu tai yra viena iš garantijos salgyu, nurodytu garantijos korteléje, kad pirkëjas galétu hemokamai naudotis garantini aptarnavimu. Gamintojas neatsako uz jrenginio gedimus ir galimus nuostolius, kurie buvo padaryt eksploatuojanir/arba montuojanjrengjin ta peit, kaip nurodtya instrukcijoe..
3. Elektrinis sildytuvas atitinka standarto EN 60335-1, EN 60335-2-21 reikalavimus.
4. Sis jrenginys nera skirtas naudoti vaikams nuo 3 iki 8 metu bei zmonems su nepakankamais fiziniais, emociniais ar protiniais sugebjimais, arba zmonems, kurims truksta patirties ir ziniu, isskyrus atvejus, kai jie yra priizirimi ar instruktuoti del jrenginio saugaus naudojimo, ir supranta, koks pavojus gali kilti.
5. Vaikams negalima leisti zaisti su jrenginiu.
6. Vaikai, neprižiūrimi suaugusiuju, neturi valtyi ar prižiūreti jrenginio.

A Demesio! Neteisings prietaiso montavimas ir sujungimas gali jj padaryt pavojinga naudotoju sveikatai ir gyvybei, taip pat yra galimos sunkios ir igalaiaks pekmes naudotojamsjktantane tuk fizine negaliq ir/arba mirt. Taip pat, tai gali padaryt zala jtu turtui/sugadintir/ara sunaikinti jlrteciuysamenu turtui, jskaitanne tik uzsemiaopogimair qaisra.

montavima, priungima prie vandens tiekimo tinklo ir prijungima prie elektros maitinimo tinklo, ir eksploatavimo pradejima turi atitikti tiktai prietaiso remonto ir montavimo kualifikuoti elektrikai ir technikai, kurie igijo savo gebejimus valstybes teritorioje, kurioje atliekamas prietaiso montavimas ir paleidimas, laikantis teises aktuyuostomatis.

Bet kokie vandens sildtuvo konstrukcijos ar elektros grandines modifikavimai ar keitimai yra grietzai draudziami. Jei prietaiso patikrino metu nustatoma, kad jam atlikti kokie nors pakeitimai, prietaisui suteikiama garantija nebegalios.Modifikavimas ir pakeitimas reiskia, kad nuimti tam tikri prietaiso elementai, kuriuos j prietaaisq jmontavo gamintojas, jei prideti kokie nors papildomi elementai, jei kokios nors dalys pakeisto kitomis, gamintojo nerekomenduotomis dalimis.

MOHTAX

1. Vandens sildtuvas turi buti tvirtinamas tk patalpose, kurios yra pakankamai atsparios uqniai.
2. Jei prietaias montuojas vonioje, pasirinkta jo montavimo vieta turi buti tokia, kur ant prietaiso nebus purskiamas vanduo i du so ar vonios.
3. Jis yra skirtas eksploatuoti tik uždarose ir apšildomose patalpose, kuriuose temperatura nebūna Žemesné nei 4^ , negalima, kad nuolat veiktuy letu režimu.
4. Kai montuojamas ant sienos - prietaisas pakabinamas naudoant pritvirtintus prie korpso M8 varztus ir atramines plokstes, kurios yra ianksto jmontuotos ir niveliuotos ant sienos. Atramines plokstes ir montavimo kaišciai plokšciu tvirtinimui ant sienos yra jtraukti j prietaiso rinknj.

1. Prietaisas skirtas vandens pašildymui namuose, kur yra vamzdynai, kurić darbinis slegis yra Žemesnis nei 6 Bar (0,6 MPa).
2. Privalu sumontuoti pridedama apsaugini grizamaj voztuva. Jis turi buti montuojamas ant salto vandens padavimo vamzdioia, laikantis ant jo korpuso esancios rodyklcs, rodancios ateinancio vandens krypt. Papildomu ciaupu tarp apsauginio voztuvo ir vandens sildtuvo montuoti nereikia.
   Isimtis: jeigu vietos jstatymu normos reikalauja naudoti kita apsauginj voztuvara jrenginj (atitinkantj EN 1487 arba EN 1489), ji reikia jsigyti papildomai, Jrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slegis turi buti 0.7 MPa. Kitiems apsauginiams voztuvams, kurig slegis yra kalibruojamas, turi buti 0.1 MPa pazymeta jrenginio lenteleje. Tokiais atvejais atbulinis apsauginis voztuvas, atsiustas su jrenginiu, neturi buti naudojamas.
3. Apsauginis voztuvas ir vamzdis nuo jo iki sildytuvo turi buti apsaugoti nuo ušsalimo. Drenuojant su Žarna, jos laisvas galas turi buti visada atviras (neturi buti vandenyje). Žarna taip pat turi buti apsaugota nuo ušsalimo.
4. Kad uztikrintumete saugu vandens sildttuvo naudojima, apsauginis grztamasis voztuvas turi buti reguiarai valomas ir tikrinamas, kad tinkamai veiktu Voztuvas neturi buti uziskimses. Jei vanduo jusu regione yra su daug kalkiu, reguiarai reikia valyi voztuve susikaupusias kalkes. Sios paslaugos garantinio aptarnavimo centrairensuteikia.
5. Kad išvengtumete susizeidimo ir treciuju asmenu suzeidimo karsto vandens padavimo sistemas gedimo atveju, prietaisas turi buti montuojamas patalpose su grindine hidrozoliacija ir kanalizacijos drenažu. Jokiomis aplinkybémis nedekite po prietaisu jokiuj objektu, kurie nera atspar drégmei. Jei prietaisa montuojate patalpose be grindines hidrozoliacijos, tuomet po sildytuvu butina pastatyti apsaugine vonele su kanalizaciniu drenažu.
6. Eksploatacijos metu - (vandens sildymo rezimas) - yra normalu, jei vanduo laa ant apsauginio voztuv oisleidimo angos. Jis turi buti paliktas atviras. Reikia imtis priemoniu nuleisti arba surinkti isbegusj vandens kiekj, siekiant isvengti nuostoliu.
7. Esant tikimybei, kad patalpos temperatura nukris iki 0 oC, boileris turi buti isleistas.
   Jei norite istustinti vandens sildtuva, pirmiausia isjunkite ji iis elektros lizdo. Sustabdykite vandens padavimaj prietaais. Atsukite maiytuvo silto vandens kranq. Atsukite 7 krana (brez.5), kad is boilerio isteketuy vanduo. Jei instalacijoje tokio nera, boileris gali buti isleistas tiesiog is vandentiekio vamzdiz, kai pries tai bus atjungtas nuo vandentiekio.

Vandens sildtytuvo prijungimas prie elektros

1. Nejunkite vandens sildtuvo, kol nejsitikinote, kadjis pripilldytas vandens.
2. Jungiant vandens sildtytuva prie elektros grandines, reikia itin atidzai prijungti ir apsaugini laida.
3. Vandens sildtyuva be maitinimo laido - sujungimas turi buti nuolatinis - be sujungimo kistuku. Sroves grandis turi tureti saugiklj ir jmontuota jrengima, kuris uztikrina visu poliy atsijungima lI kategorijos aukstos jtampos salygomis.
4. Jei maitinimo laidas (jei sildytuvas jj turi) yra pazeidziamas, jj pakeisti turi techninio aptarnavimo centras arba atitinkama kvalifikacija turintis asmuo, kad butu isvengta rizikos.
5. Skirta vertikaii tvirtamiens vandens sildytuvams, elektros instalacijs maitinimo laidu izoliacija neturi liestis su jrenginio flansu (zonoje po plastmasiniu dangci). Izoliacija su atsparum didesnei nei 90^ temperaturai.
6. Irenginio sildymo metu gali pasigirsti svilpiantis garsas (vandens uzkaitimas). Tai yra normalu ir nerodo pazeidimu. Triuksma laikui begant stipreja, priezastis - kalcio drusku nuoseduy susidarymas. Kad triuksmas butu paalintas, reikia isvaltyi jrenginj. Si pslauga nejtraukta i garantinj aptarnavima.

Brangus pirkejau,

TESY komanda noretu pasveikinti jus jsigijus sj prietaisq. Tikimes, kad naujasis prietaisas atne daugiau komforto j jus namus.

II. TECHNINIAI DUOMENYS

1. Nominalus turis V, litrais - ziurekite duomeny lentele ant prietaiso
2. Nominali jtampa - ziurekite duomeny lentele ant prietaiso
3. Nominalus elektros sunaudojimas - ziurekite duomenu lentele ant prietaiso
4. Nominalus slegis - ziurekite duomeny lentele ant prietaiso

Tai nera vandentiekio tinklo slegis. Tai susije su jrenginiu ir saugumo standarty reikalavmais.

1. Vandens sildytuvo tipas - uždaro tipo akumuliacinis vandens sildytuvas su termini izoliacija
2. Vidiné danga - modeliams: GC - stiklo keramika
3. Elektros energijos suvartojimas per diena - ziureti Prieda
4. Paskelbtas apkrovos profilis - ziureti I prieda
   9.Sumaiisomo vandens kiekis esant temperaturai 40^ V40 litrais -ziuretiI prieda
5. Maksimali termostato temperatura - ziureti | prieda
6. Gamykoje nustaty temperaturos nustatymai - ziureti I prieda
7. Energetinis efektyvumas vandens sildymo metu - ziureti I prieda

III. APRAŠYMAS IR VEIKIMO PRINCIPAS

Prietaisaudaro korpulas,flansasapatinéjeprietaiso dalyje (vandens sildytuvams,kurie skirtiri vertikaliam montavimui)arba sone(vandens sildtytuvams, kurie skirtiri horizontaliam montavimui),apsauginio plastikinio skydelio ir apsauginio griztamojo voztuo.

1. Korpusa sudaro du plieninai bakai (vandens talpyklos) ir danga (isorinis apvalkalas) su silumos izolacija tarp ju is aplinkai svari didelio tankio poliuretano putu, taip pat dviej vamzdziu su sriegiu G ½" salto vandens padavimui (pazymetas melynu ziedu) ir karsto vandens isleidimui (pazymetas raudonu ziedu).

Vidinaii bakai, prikausomai nuo modelio, gali buti dvieju tipu:

• Pagamintas is piieno, apsaugotu nuo korozijos specialia stiklo keramikos danga.
• Pagamuntas is nerudijancio plieno
• Ant kiekvieno flanso yra jmontuotas elektrinis sildytuvas ir magnio apsauga. Elektrinis sildytuvas naudiojas vandens sildenafil rezervuare ir yra valdomas termostato, kuris automatiskai palaiko nustatyt temperatura. Prietaisas turi du jmontuotus Irenginius (kievienai vandens talpyklai), apsaugai nuo perkaitimo (termo jungiklius), kurie isjungia atitinkama sildytuv as maitinimo tinklo, kai vandens temperatura pasiekia per didele verte.
• Apsauginis grjztamasis voztuvas apsaugo nuo to, kad prietaias visai neistustetu tuo atveju, jei netiketai nutraukiamas salto vandens padavimas. Voztuvas apsaugo prietaa nuo slegio padidjeimo iki aukstesnio lygio nei leistinas kaitinimo metu (slegis didja didjeant temperaturai), isleisdamas slegio pertekliu per isleidimo anga

Apsauginis griztamasis voztuvas negoli apsaugoti prietaiso, jei vandentiekio slegis virsija leistinq slegi, nurodyta ant prietaiso.

IV. MONTAVIMAS IR JJUNGIMAS

DEMESIO! NETEISINGAS PRIETAISO MONTAVIMAS IR SUJJUNGIMAS GALI BUTI PAVOJINGAS NAUDOTOJAMS, PADARYTI SUNKIU PASEKMII SVEKATAI IR SUKELTI NET MIRTJ. TAIP PAT TAI GALI PADARYTI ZALA JU, BEI TRECICUU ASMENU TURTUI, IYYKUS UZSEMIMUI, SPROGIMUI, GAIRSUI. Montavimg, prijungimq pire vandens teikimo tinklo ir prijungimq prie elektrmos maitinimo tinklo turi atitikti kvalifikuoti specialistai. Kvalifikuotas technikas yra asmuo turintis atitinkamq kompetencijqa pagal atitinkamos valstybes nuostatus

1. Montavimas

Rekomenduojame prietaisa montuoti netoli tu vietu, kur reikalinga naudoti karsta vandenj, kad butu sumazintas karsoio pradimas perdavimo metu. Jei prietaisas montuojas vonioje, pasirinkta jo montavimo vieta turi buti tokia, kur ant prietaiso nebus purskiamas vanduo i du so ar vionios. Ka i mntuojas ant sienos - prietaisas pakabinamas naudojant pritvirtintus prie korpuso M8 varzhus ir atrames plokstes, kurios yra i s anksto jmontuotos ir niveliuotos ant sienos. Atramines plokstes ir montavimo kaisciai plokciu tvirtinimui ant sienos yra jtraukti j prietaiso rinknj.

Vertikalaus montavimo schema - 4.1 pav. Horizontalaus montavimo schema - 4.2 pav.

Kad isvengtumete susizeldimo ir treciujy asmenu suzeldimo karsto vandens padavimo sistemas gadimo atveju, prietaiasu turi buti montuojamas patalpose su grindine hidrozoliacija ir kanalizacijos drenazu. Jokiomis aplinybemis nedekite po prietaisu joku objektu, kurie nera atsparus dregmei. Jei prietaisa montuojate patalpose be grindines hidrozoliacijos, tuomet po sildytuvu butina pastatyi apsaugine vonele su kanalizaciniu drenazu.

Pastaba: komplekte nera apsauginés voneles, taigi jq naudotojas turi jsigyti atskirai.

2. Vandens sildenafil vamzdziu sujungimai

5 pav. - 1 - jejimo vamzdis; 2 - apsauginis voztuvas; 3 - redukcinis ventilis (kai spaudimas vandentiekye virsija 0,6 MPa); 4 - stabdymo voztuvas; 5 - piltuvelis prijungtas prie kanalizacijos; 6 - zarna; 7 - Boilerio isleidimo kranasJungdami vandens sildytuvprie vandentiekio, laikykites ant vamzdzi esanciu spalvotuyzmu: melyna - saltam (ateinanciam) vandenuii, raudona - siltam (iseinanciam) vandenuii.

Privalu sumontuoti pridedamapasauginj griztamajji voztuva. Jis turi buti montuojasamntalvandenspadavimovamzdzio,laikantis antjo korpuso esanciysradykles,rodancios aetianacionvandens krypt.Papildomcuiaupuarpart aspaauginio voztuviro vandens sildtytuvo montuoti nereikia.

Ismtis: jeigu vietos istatyumnormos reikalauja naudoti kitq apsaugini voztuvq arba jrenginj (atitinkanti EN 1487 arba EN 1489), jj reikia jsigti papildomai. Jrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slegis turi buti 0.7 MPa. Kitiemi apsauginiins voztuvams, kuriu slegis yra kalibruojamas, turi buti 0.1 MPa pazymeta jrenginio lenteleje. Tokiais atvejais atbulinis apsauginis voztuvas, atsiystas su jrenginiu, neturi buti naudojamas

Kitu (senu) voztuvu buvimas gali tapti prietaiso sugedimo priezastimi, taigi.
senus voztuvus butina isimi.

Negali buti naujojama jokia kita uzdaromoji armatura tarp apsauginio voztuvo (apsauginio jrengimo) ir frenginio.

Draudziama prijungti apsaugini grjztamaji voztuvq prie ilgesniy nei 10mm sriegiu, kadangi tokiu atveju voztuvas gali buti sugadintas ir kelti pavoju

prietaisui.

Apsauginis voztuvas ir vamzdis nuo jo iki sildtuvo turi buti apsaugoti nuo uzsalimo. Drenuojant su zarna, jos laisvas galas turi buti visada atviras (neturi andenyj). Zarna pat turi buti apsaugota nuo uzsalimo.

Norint pripildyti vandens sildytuva reikia atsukti vandentiekio salto vandens padavimo krana bei karsto vandens maiytyvuo krana. Po to, kai vandens rezervuaras pripildomas, i s vandens maiytuvo turi pradeti begti nuolatine vandens srove. Dabar galima užsukti karsto vandens krana.

Jei norite iustinti vandens sildytuva, pirmiausia isjunkite ji is elektros lizdo.
Sustabdykite vandens padavima j prietaa. Atsukite maiytuvo silto vandens kran. Atsukite 7 kran (brez. 5), kad i boilerio isteketu vanduo. Jei instalacijoje tokio nera, boileris gali buti isleistas tiesiog is vandentiekio vamzdio, kai priess tai bus atjungtas nuo vandentiekio

Isemus flansa, gali isbegtkeletas litru vandens, kuris gali buti likes rezervuare. Tai normalu. Reikia.

Reikia imtis priemoniu, kad isleidziant vandenj,jis nepakenktu greta esantiems daiktams.

Jeigu slegis vandentiekio tinkle virsija nurodyta I skyriije, butina jmontuoti slegio mazinimo voztuva, kitalp sildytuvas nebus eksploatuujamas taisyklingai. Gamintojas neprisima atsakomybés del joki problemu, kurios kyla netinkamai prietaisa naudojant.

3. Vandens sildtytuvo priungimas prie elektros.

PriesjungdamiPrietaisqielectroslizdjsitikinkite,kadjispripillydantasvandens.

3.1. Modelaii su maitinimo laidu ir kištuku, jjungiami i elektros lizda kištuku, Isjungiami - istraukiant kištuka is elektros lizdo.

Kontaktas turi buti taisy Klingai prijungtas prie atskiros elektros grandines su saugikliu. Jis turi buti jemintas.

3.2. Vandens sildytuvu komplekte yra maitinimo laidas be kištuko

Irenginys turi buti pajungtas prie elektros instalaciños atskiros elektros srovés grandies, turi buti jrengtas saugiklis su nominiala srove 16A (20A, kai galingumas > 3700W). Sujungmas turi buti nuolatinis - be sufungimo kištuku. Srovés grandis turi tureti saugiklj irjmontuota jrengima, kuris uztkrina visu poliu atsijungma lll kategorijos aukstos jtamos salygomis.

Irenginio maitinimo laidas turi buti pajungtas tokiu budu:

Laidas su ruda izoliacija - prie elektros instalaciños fazinio laidininko (L)
Laidas su mélyna izoliacija - prie elektrós instaliacijos neutraliojo laidininko (N)
Laidas su geltonai zalia izoliacija - prie elektros instaliacjos apsauginio laidininko (

3.3. Vandens sildtytuvai be maitinimo laldo

Irenginys turi buti prijungtas prie stacionarines elektros instalaciños atskiros srovés grandínes, turi buti rengtas saugiklis su nominiala srove 16A (20A, kai galingumas >3700W ). Prijungimas vykdomas varinias vieno laido (kietais) laidininkais - laidas 3× 2,5mm^2 , bendras galingumas 3000W (laidas 3× 4.0mm^2 , galingumas >3700W ).

Elektros grandine, aprupinanti elektra prietaisa, turi buti su jmontotu jtaisu, atskirianciu visus gnybtu polius per aukstos III kategorijos jtampos salygomis.

Norint atvesti elektrj sildytuvajreikia nuimti plastikin gaubtq(pav.7.3).

Pievienojotes galia laidai turétu imtis atbilstoti zenklinimo terminalu, kaip parodyta sub:

• fazés - pažyméti, A arba A1, arba L, arba L1.
  Neutralus - su nuoroda N (B arba B1, arba N1).
  Apsauginis jungiamas [sriegiamajungti, pazymeta simboliu 1

Po to, kai laidai sujungiami, uzddekite plastikin gaubt q atgal jo vietq!

Paaiskinimai pav.6:

T1,T2 -silumos jungiklis; TR/EC - termoregulatorius/ elektroniniu valdymu; S1,

S2 - jutiklis; R1, R2 - sildytuvas; F1, F2 - flansas (junge); Wi-Fi (jeigu modelyje yra Wi-Fi).

LT

V. NUO RUDZI APSAUGANTIS MAGNIO ANODAS (VANDENS SILDYTUVUOSE, KURIU REZERVUAIRI PADENGTI STIKLO KERAMIKOS DANGA)

Magnio anodas apsaugo vandens rezervuaru vidin pavirsi nuo korozijos.

Anodo naudojimo laikas yra iki penkiu metu. Anodas yra susidevintis elementas, kur laikas nuo laiko reikia pakeisti. Jei norite ilgai ir saugiai sildytuvnaudoti, regulariai tikrinkite magnio anodo bukle - geriausia, kad tai darytu kvalifikuotas technikas, ir keiskite anoda, kai tik reikia. Tai galima atlkiti prevencinio prietaiso techninio patikrinimo metu. Del anodo pakeitimo teiraukités techninés prieziuros centruose.

VI. NAUJOJIMAS

1. Elektrinio sildtuvo jungimas

Pries pirma karta jungiant jrenginjsitikinkite, kadjis taisy Klingai prijungtas prie elektros tinklo ir pripildytas vandens. Sildytuvas jjungiamas instaliuotu jrengimu, aprasytu V paragrafo 3.3. papunktyje, arba jjungiant ki stukaj lizda (jeigu modelye yra laidas su ki stuku).

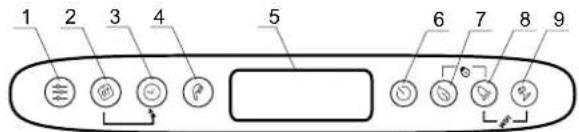

2. [Irenginio valdymo skydelio aprasymas

Mygtukir elementu zymejimas:

1 - Programos ir programavimo funkcjiu aktyvavimas „Savaites programavimo" rézime pasirinkimo mygtukas
2 - Savaites dienu pasirinkimo mygtukas.
3 - Yalandos / laikotarpio pasirinkimo mygtukas skirtinguose rezimuose
4 - Bsu skiaicaus ir „Rankinio valdymo" rezimo ijungimui - pasirinkimo mygtukas, Ragelis
5-LCD ekranas.
6 - Pietaiso jjungimo / isjungimo mygtukas - "Stand by" rézimas.
7 - ECO SMART, ECO NIGHT arba ECO COMFORT rézimo pasirinkimo mygtukas
8- Ronkcijos, BOOST"pasirinkimo mygtukas
9-Atostogu"rezimo jungimo /isjungimo mygtukas

Galimos kombinacijos:

7+8- skyfo "uzrakinimas"
8+9Modulio"Wi-Fi"（Standby"rezimas)jungimasirisjungimas
2+3- Dabartinés langio buesenos kopijavimas.
1+2-Ekno orientacija is vertikalios j horizontalia padetj.

3. Irrenginio elektroninio valdymo ijungimas

Irenginys jjungiamas mygtuku Tuo metu displetjupe pasirodo rezimas, kuriuo jis veiks, ir, priklausomai nuo jo, simboliai, kuriais zymimas kiekvienas rezimas zeniau.

Elektroninio valdymo ijsungimas atliekamas mygtuko spaudimu.

4. [reŋginio nustatymai ir valdymas

Wi-Fi ijungimas ir isjungimas (jeigu modelyje rya Wi-Fi)

Wi-Fi modulio jjungimas ir isjungimas atliekamas tuq pat metu paspaudziant mygtukus ⑦ + maiausiai 10 sekundziu stand-by rezimu, t.y., kai jrenginys yra isjungtas mygtuku Rai Wi-Fi modulis yra jjungtas, displjuje atsiranda simbolis

Pastaba: Jeigu jrenginys grzizinamas prie gamykliniu nustatymu, jis turi buti is naujo prijungtas prie Wi-Fi jrenginio.

Savaités dienos ir valandos nustatymas

Kad programos rezimai veiktu geral, butina nustatyti pageidaujama valanda ir savaites diena. Nustatymas vykdomas stand-by rezimu, t.y., kai jrenginys yra nejungtas.

Palaiky kite paspasta mytuka savaites pasirinkimo laukelyje pradeda mirkseti savaites diena. Naudoant mytuka pasirinkite si savaites diena. Paspauskite mytuka Kad patvirtintumete pasirinkima. Pirmiei du skaitmenys prada mirkseti. Mytuku nustatyke valanda ir patvirtinkite mytuku Antroji skaitmenu grupe prada mirkseti. Dar karta naudodamiesi mytuku nustatyke minutes ir patvirtinkite mytuku

Ekrano orientacija is vertikalios horizontalia padetj

Kad programinai rézimai veiktu teisingai, kai prietaisas montuojamas horizontalai, turite pasirinkti "horizontaliu" modeliu veikimo rézima (horizontali ekrano orientacija).

Noredami pereiti is horizontaliu vertikalius simbolius ir atvirksiai, turite paspausti ir laikyti 5 sekundes du mygtukus ± , katilas yra, Stand by" rezime.

Demesiol Jus TESI elektrinis vandens sildytuvas turi auksiauq energijos klase. Prietaloa klase EKO rezime garantuojama tik tuo atveju, jei teisingai nustatyta ekran orientacja.

。 Rankinio valdymo"rezimas

Mygtuku galtite pasirinkti "Rankinio valdymo" rezima. Ekrane pasirodo simbolis atgalines atskaitos laikmatis, kai prietaisas yra sildymo rezime arba laikrodis, kai prietaisas yra paruostas naudojimui.

Kai jjungiate rankin rézima, ekrane parodomas paskutinis issaugotas numatytu duşu skaicius. Didziausias duşu skaicius, kurj galima pasirinkti, priklauso nuo modelio ir parodytas 1.3 lenteleje.

Antifrizo"rezimas

Funkcija "antifrizo" yra aktyvi, kai nustatyas rezimas „Rankinio valdymo" in "Savaites programavimas".

Noredami ijungti, "antifrizo" funkija, spauskite mygtuka 8ol ekrane pasirodys simulis.

" Savaitinio programavimo" rezimas

Paspaudus mygtuka salite pasirinkti viena is triju integruotu savaites programiniy rezimy - P1, P2 arba P3.

Noredami nustaty ti pasirinkta programa, palaikykite nuspaude mygtuka kad prasidety nustatmai.

Prietaias jjungia pasirinktos programos programavimo rezima. Ekrane mirksi programos indicatorius (P1, P2 arba P3).

1veiksmas-savaitedesienospasirinkimas

Naudojant mygtuka pasirinkite savaites Wiena, kada pakeisite programa.

2veiksmas -Valandos pasirinkimas

Mygtuku pasirinkite norimā valanda.

3 veiksmas - karsto vandens pageidaujamo kiekio pasirinkimas

Mygtuku Pasirinkite du su skaiiu, nurodant reikiama karsto vandens kiekj pageidaujamai valandai. Galite pasirinkti pageidaujama *, 1, 2, ... du su skaiiu, slinkdami su mygtuku

"** reiskia, kad pasirinktas „nuo uzsalimo“ rezimas, kuris rodomas ekrane simboliu.

Naudojant mygtuku konbinacija, galite nukopijuoti nustatymus (duy skaici) is dabartines valandos j sekanci valanda.

Siam tikslui laiky kite nuspaude mygtuka kai paspausite mygtuka pereisite j sekancia valanda (gretimas langelis), kopijuoant pasirinkta duu skaiciu.

Valandu diagramoje, kiekvienai dienos valandai yra numatyas langelis. Tai Jums parodo apacioje pateikti skiaicai.

Zymejimas:

• kai laikrodzio langielis pilnas, tai karstas vanduo yra reikalingas siq valanda ir vanduo bus sildomas prikausomai nuo pasirinktu du sykaicius

• jkai laikrodzio langelis tuscias, prietaias siai valandai neturi uzduoties.
  Pakeitmai patvirtinami viena karta paspaudus mygtuka dada prietaisas
  iseis is nustatymo rezimo.

Tuo atveju, kai mygtukai buvo ilgai nenaudiojam, padaryti pakeitmai automatiskai prisimenami (net jei jie nebuvo pavvirtinti).

Programinai rézimal -P1ir P2

Programomis P1 ir P2 galite pasirinkti, kuria savaites diena, kelinta valanda, koks kiekis karsto vandens reikalingas. Prietaisas apskaicuoja, kada reikia jsjungti, kad nustatyta valanda patiektu reikiama kiekj karsto vandens.

Pavyzdys: Jei nustatyta, kad Treciadienj 18:00 val. turi buti karsto vanders 3 du'sams, tai prietaisas išlaikys sj kiekj tam tikrq laikotarpj ir po to issijungs.

Programinis rézimas -P3

Su P3 programa galite pasirinkti, kuria savaites diena, kiek laiko prietaisas turi buti jjungtas ir kokki kiekj karsto vandens turi patiekti. Prietaisas jsijungia ir bando pasiekti nustaty du su skaiiu.

Pavyzds: Jei nustatyta, kad Treciadienj 18:00 val. turi buti karsto vandens 3 duams, tai prietaisas prades sildyti vandenj siq valanda, kol pasieks 3 dusy nustatymq.

ECO SMART, ECO NIGHT ir ECO COMFORT rézimal

Paspaudus mygtuka galite pasirinkti tarp triju rezimu:

ECO-ECO SMART,
EC1 -ECO COMFORT (zemutine riba suteikia 2 duus, virutine riba generuoka ekonomiskuma),
EC2 - ECO NIGHT (SMART prioritetinis algorithmas, sildymas naktj). Pasirinktas rezimas rodomas ekrane.

ECO rézime elektriniai katilai daro savo darbo algorithmq, kuris uztkirina energijos sanaudu taupyma ir atitinkamai sumazina Jusu saskaita uż elektrós energija, bet islaiko maksimalu komforta naudoant.

A Demesiot Elektrinis Sildtytivas TESY, kurj isigijote, yra auksziausios energetines klases, Igrenginio klase garantuojama tik kai jrengnys veikia ECO rezimu "Eco smart", del to, kad zymiai suteupaom nauojaemasa energia.

Darbo principales: pasirinkus vieni is trij ^ 已 Eco smart"rezimu, jrenginys jsisavins jusu pageidavimus, ir pats nustatys savaites darbo programa, tokiu budu, kad jums butu pateiktas reikalingas vandens kiekis atitinkamu momentu, kai vanduo jums reikalingas, bet ir taip, kad energija butu taupoma, o saksaita uz elektra mazteu. Darbo primo istyrimui reikalingas apmokymo laikotarpis, kuris trunka viena savaite, po to rezimas "Eco smart" prada tauptyi energia, nepazeisdamas jusu komforto, apskaiciuoto remiantis jusu iprociu istyrimu. Irrenginys tes jusu pageidavimu stebebjima ir mokysis nuolat.

Tokio rezimo metu nejmanomas jusu dalyvavimas po to, kai rezimas pasirinktas. Jeigu jus daznai keci cate savo iprocius, Irenginys negali visiskai tiksliai nustatyti algoitmo, uztikinancio jusu komforta, ir garantouti silto vandens tiksliai tada, kaijis jums reikalingas. Siuo atveju, jeigu Irenginio darbas "Eco smart" rezimu jusu netenkina, neuztikrina jums reikalingo komforto, bet jus norite, kad Irenginys vis tiek rupintusi jusu ilaidomis, paspausdami mygtuka 105 galite pasirinkti darbo rezima EC1, kad padidetu komforto lygis - siuo rezimu taip pat generuojas energijos taupymas, nors ir mazesni laipsni. EC1 rezimo pasirinkimas skirtas vartojams su besikeicianciais iprociais, kurims sunku butu nustatyti tiksluy savatini darbo grafika.

Kad butu sutaupyta daugiausia energijos, galite pasirinkti EC2 rezima. Tai SMART algoitmo rezimas su prioritetiniu sildymu naktj.

Pastaba: Kai maitinimas sustoja arba yra ijsjungtas, prietaisas palaiko nustatymus iki 12 valandy. Tik mygtuku "on/off" Jus galite paleisti algoitmq is naujo, ir jrenginys pradés apmokymq is naujo.

-Funkcija "LOCK"

Jei llgai tuo paciu metu laikote paspaustus mygtukus, ta valdymo skydas "uzsirakina" ir per jj negalima siusti jokiu komandu. Jei valdymo skydas uzrakintas, tai ekrane pasirodo simbolis Jei mygtukas yra paspaudziamas, kai valdymo skydas yra uzrakintas, visi mygtukai sviecia, taciau prietaisas negauna komandu, simbolis sumirksi 3 kartus, bandoma atrakinti. Noredami is naujo atrakinti valdymo skyda, turite paspasti tuo paiciu metu mygtukus palkyti 2 sekundes.

Funkija, "Vacation" (Poilsis)

Jeigu planuojate isvykti is namu daigiau nei 1 dienai, galite aktyvuoti „Poilsio" rezima, kad el. sildytuvas „zinotu", kada grisite, ir uztkrintu jums silta vandenj.

Noredami jjungti, "Atostogu"rezima, turite paspusti mygtuka Ekrane pasirodo "00" dienu, o skaičiai ir simbolis irksi. Jei "00" dienu skaičius nebus pakeistas, "Atostogu"rezimas negali buti jjungtas.

Norint jvesti dienu skaiciu, naudokite mygtuka ienu paspaudimu skaitiklis padidinamas vienetu. Laikant paspausta mygtuka, skaitiklis automatiskai dideja didesniu greiciu. Didziasius dienu skaicius, kurj galima jvesti, yra 90. Simbolis dar mirksi. Kiti du parametrai nustatyti kaip gamykliniai nustatymai: maksimalus duu skaicius paskutine atostogu diena 18:00 val.

Noredami pakeisti valanda, kai reikia patiekti pageidaujama karsto vandens kiekj, naudokite mygtuka Noredami pakeisti duu skaiciu, naudokite mygtuka. Nustatyti parametrai patvirtinami paspaudus mygtuka su kuriuo suaktyvinamas "Atostogu" rezimas. Ekrane simbolis 1stoja mirkseti ir sviecia nuolat. Rodoma atostogu dienu skaicius, duu skaicius ir valanda, kada turi buti patiekiamas karstas vandum.

Iseiti is atostogu rezimo be pakeitimu galima padaryti, paspaudziant mygtuka arba, jei ilga laika neliesite nei vieno mygtuko. Simbolis ngsta.

Noredami iseiti is "Atostogu" rezimo, paspauskite bet kurj i siu mygtuk - , ba . Je paspausite mygtuka , kai "Atostogu" rezimas yra jungtas, jeinama j programavimo rezima ir tada dienu skaiciu ir simbolis prada di naujo mirkseti.

Pastaba: Jvesdami dieny skaiciu (savo nebuvimo laikotarji), jskaiciuokite ir dienq, kurq sugrjsite namno.

Funkcija "BOOST" (Vienkartinis pašildymas iki maksimalios temperatūros ir automatinis sugrijžimas prie jau pasirinkto darbo režimo)

Aktyvavus funkija BOOST, sildytuvas pašildys vandenji iki maksimalios jmanomos temperatūros, nekeičant atitinkamo darbo režimo algoitmo. Kai pasiekiama maksimali temperatūra, jrenginys pereina automatiskai prie ankstsnio darbo režimo. Funkcija BOOST yra aktyvi, kai nustatyas režimas „Eco smart", "Vacation" ir „Savaites programavimas".

Noredami ijungti BOOST, paspauskite ir palaikykite (apie 3 sekundes) mygtuka

Noredami isjungti BOOST, dar karta paspaskite mygtuka

Funkcija,GRJZIMAS PRIEGAMYKLINIUNUSTATYMU

Norint nustatyti fungcija, svarbu, kad sildtytivas butjungtas "Stand by" rezimu. Nustatymas atliekamas paspaudziant ir palaikant mygtuka naiausiai 10 sekundziu. Per sias 10 sekundziu jus jsziebs visi simboliai skydelyje, kuris simulizuoja, kad jrenginys grazintas priegamykliniu nustatymu.

Simbolis, Ausine "

Sibolis, Ragelis, iikia Jums informacija apie jau kaitinta karsto vandens kiekj ir ar yra pasiekatas nustatyas kiekis skirtinguose rezimuose. Vandens kiekis vienam duui yra apskaicuojamas pagal vidutinius Europos standartus ir gali neatiitki jusu asmeninio komforto.

Kai simbolis „Ragelis" nuolat šviecia, tai reiška, kad pasiektas nustatyas karstovandens kiekis. Kai simbolis „ragelis" mirksi, tai reiška, kad prietaisas yra sildymo rézime. Kai daigiau nei vienas „dujas" yra nepasiruoș, jie mirksi vienas po koto nuolat. Tokiu budu teikiama informacija apie nustatytarkestro vandens kiekj bei pasiekta kiekj bet kuriu mu.

Pavyzds:

Paruostas karstas vanduo 2 du su naudojimui. Treias dusas yra sildymo procese. Galutinis tiklas - tureti karsto vandens kiekj, atitinkantj 3 dusams.

"Rankinio valdymo" rézime ir "BOOST" rézime ekrane rodomas laikmatis, nurodontis apytiksli likusl laika, kol bus pasiektas nustatyto karsto vandens kiekis.

- Registruotos problemos

Jei yra użregistruota prietaiso problema, ant valdymo skydo pasirodo simbolis ir pradeda mirkseti.

Ekrane rodomu klaidu saraas:

Klaidos kodas	Klaidos pavadinimas
Er1 Jutiklis	1 - Apatinis jutiklis yra nutrauktas
Er2 Jutiklis	1 - Apatinis jutiklis yra trumpas
Er3 Jutiklis	1 - Virsutinis jutiklis yra nutrauktas
Er4 Jutiklis	1 - Virsutinis jutiklis yra trumpas
Er5 Jutiklis	2 - Apatinis jutiklis yra nutrauktas
Er6 Jutiklis	2 - Virsutinis jutiklis yra nutrauktas
Er7 Jutiklis	2 - Apatinis jutiklis yra trumpas
Er8 Jutiklis	2 - Virsutinis jutiklis yra trumpas
Er9 Programinés jrangos klaida
Er10 Sildytuvas jjungtas saucas (H1)
Er11 Sildytuvas jjungtas saucas (H2)

Pastaba: Jeigo atvaizduojarmas simbolis Xir viena i anksciau isvardintu klaidu, prasome susisiekti su autorizuotu servisu! Servisai isvardinti garantineje korteleje.

VII. PERIODINE PRIEZIURA

Normaliai sildytuvna naudojant, aukstos temperaturos poveikiu ant kaitinimo elemento susiformuoja kalkiu nuosedos. Tai silpina vandens pasikeitima tarp kaitinimo elemento ir vandsen. Kaitinimo elemento pavirsius temperatura vis labiau dideja. Termoregulatorius vis dazniau jsijungia ir issijungia. Taip pat gali nutiki taig, jog klaidingai bus aktyvuotas siluminis saugiklis. Del visu isvardintu priezasciu gamintojas rekomenduoja regulariai sildytuvpu prizireti: kas du metai sildytuvpa patikrinti turetu jgaliotote technines prieziuros centro darbuotojai. Reguliari prieziura reiskia, kad reikia regulariai valtyi ir tikrinti anodo saugiklj (vandens sildytuvams su stiklo keramine danga) ir pakeisti anoda, jei reikia.

Jrenginio valymui naudokite dregnä sluoste. Nenaudokite ambazyvini piemoniu arba valikliu, kuriu sudetye yra tirpikliu. Nepilkite vandens ant Jrenginio.

Gamintojas neprisiima atsakomybès déjokios Žalos, kylançios dél instrukciju nesilaikymo.

Nurodymai apiapsauga

Senai elektrinai jrengimi turi vertingas medziagas delto ne reikia mesti jie salsavos! Prasom apie aktyvia pagalba inas aplinkosoje ir gamtosoje istekeliaose apsaugoe ir istkliaose jrengima organizuotus i spirktus punktus.

1. Sis tehniskais apraks ts instrukcijas ir iepazistat jus ar boilerumu un nosacjumi par tas pareizu uzstadisanu un daribu.
   Instrukcija ir paredzeta sertificeti specialisti uzstadis sakotnejo vienibu, izjauktas remontets kludas gadijuma.
2. Ludzu nemiet vera, ka sis instrukcijas noradijumu ieverosana pirmam kartam ir pirceja intereses, bet reizem ar to ari viens no garantijas ieverosanas noteikumiem, kuri ir noraditi garantijas karte, lai pircejs varetu izmantot bezmaksas garantijas apkalposanu. Razotajs neatbild par icerces bojajumiem un iespejamiem zaudejumiem, kas var rasties ekspluatacijas un/val montazas rezultata, kas neatbilst so noradijumu noteikumiem un instrukcijam.
3. Elektriskā udens silditāja atbilst EN 60335-1, EN 60335-2-21.
4. Ši erice ir paredzeta izmantoşanai berniem, vecakiem par 8 gadiem un cilvekiem ar samazinatu jutigumu, samazinatam fiziskam un mentalam spejam, vai cilvekiem, kurim nav pieredze un zinaşanas, ja tie ir uzraudzibā vai tie ir attieci ni noinstruet i par drošibas pasakumiem un vini saprot par bistamibu, kas var rasties.
5. Berni niedrikst speléties ar ierici
6. lerices tirisana un kopsanu nedrikst veikt berni, kas nav pieauguso uzraudziba.

Uzmanibu! Nepareiza ierics monta z un pievienosana padaris to bistamu un ar smagam sekam lietotaja veselbai un dzivbai, un pat var novest lidz smagam un neatgriezeniskam sekam, tai skaita un ne tikai var izraisit invaliditiun un/vai navi. Tas var izraisit ari ipasnkei ipasuma jumus /bojajumus un vilto pilniglikvidaciju/, kari zaudejumus tresajam personam pec apudenoanas, spradziona un ungsumgreka un ne tikai. zia, pievienosa undensvadam um pievienosa elektriskas padeves tiklam, kari ndosana ekspluatacija ir jaizpilda taki tertificetiem tehnikiem, kuri irusi savas tiesibas taja valsts teritorija, kurve iceres monta zu un tas ndosanu ekspluatacija un ieverojt attiecgas valsts normativos aktus.

Aizliegtjebkadi grozijumi (reorganizaciu) struktura un agregata el. shemu. Pec atklasanas mineto droibas ierices samazinjas. Ka parmain am reorganizacijam nozime jebkur iznemsan ieejas elementu no raztaja, papildus componentu Agregatu uzstadisan, nomainu elementu ar lidzigam.

Montaža

1. Agregatu var uzstadit tikai telpas ar parasta uqunsdrosibas skiltavu nekaitigumu berniem.
2. Uzstadot vannas istabā tas jauzstādā vieta, kas nav skalošanās arūdeni no dušas vai dušas klausuli..
3. Tas ir paredzets lietosanai tikai slegtas un apkurinamas telpas, kuras temperatura nekrit zemak par 4^ un nav paredzets, lai stradatu nepartraukta carteces rezima.
4. Montáza pie sienas - ierice tiek uzkárta ar piemontetam korpusa skruvém M8 uz nesosajam skavam, kuras ir priekslaicigi montetas un niveletas pie sienas. Montázas nesosás skavas un dibeli ir iejauti erices nokomplektejuma.

Pieslęgums boileru pie udensvads

1. Vieniba ir izveidota, lai nodrošinatu karstā udens objektam, kam udens sistemas ar spiedenu lidz 6 bar (0,6 MPa).
2. Ir svarigi, ka uzstadianu atpakalplusmas varstu, kas tika iegadats tvertnes. To novieto pie ieejas auksto udeni saskaarna ar bultiu uz vina kermena, kas norada virzenu uz ienakosudens. Citu varsti atstumtibas un varstam starp icici.

Iznemums: ja vietjas regulas (normas) piepraizmantot citu droibas varstu vai iekartu (kas atbilst EN 1487 vai EN 1489), tad tas ir janoperk papildus. Iericei, kas atbilst EN 1487 maksimalam pazinotam darba spiedienam ir jabut 0,7 MPa. Citiem droibas varstiem, uz kuriem ir kalibrets spiediens, spiedienam ir jabut par 0,1 MPa zemakam par marketo uz ierices plaksnites. Sajos gadijumos atgriezeniskais droibas varsts, kas ir piegadats ar icici, nav jaizmanto.

1. Atgriezeniskajam drośbas vārstam un udens vadam lidz boilerim ir jabut aizsargātiem no sasalṣanas. Ja drene ar notekcauruli, tad tās brivajam galam vienmer ir jabut atvērtam uz atmōsferu (nedrikst but nogremdētam). Ari notekcaurulei ir jabut nodrośnātai pret sasalṣanu.
2. Par drošu ekspluataciju agregata, turp varstu regulari jatira un japarbauda neatkargi no to pareizas / neaizsedz ar specigu kalkmens udens regioniem jaztira no uzkratas kalkmens. Sis pakalpojums nav paklauta garantijas apkalposana.
3. Lai nebojatu lietotajiem un tresajam personam, ja daribas traucejumu sistma, lai nodrosinatu karstu udeni erices ir jauzstada telpas, kam gridas izolaciju un udenus kanalizacija. Nekadagijumnelieciet erici ar prieksmietiem, kas nav udensizturigs. Uzstadot erici telpas bez gridas izolacija ir vajadziga, lai nodrosinatu to vannu azplusana kanalizacija.
4. Eksplauetjot rezima - udens uzilsana - tas ir normali, ka pil udens no drosibas varsta drenazas atveruma. Tam jabut ari atvertam uz atmosferu. Ir javeic visi pasakumi, lai novaditu vai savaktu piloso udeni, lai izvairitos no zudumiem.
5. Istabas temperaturā var but zemāka par 0^ , udens silditājs ir sausais.

Ja jums ir atbrivotas tvertne ir nepieiesams, lai vispirms atvienojiet strvas padevi uz to. Pietura udens padevei uz so iekartu. Atver krnu uz karstadis sajauksanas krana. Atvert ventili 7 (Zim. 5), lai drenazas udens no tvertnes. Ja uzstadisana nav uzstadits, apkures aggregata var notecinat tie si no ieejas caurules, vispirms jaatvieno no elektritiks.

Elektrotiklam pieslęgums

lespejamaskombinacijas:

7+8- Papeia"aizslggsana"

8+9- W moduja ieslegsana un izlegsana (,Stand by" rezims)

2+3-TeKosakvadratina staivokla kopehana.

1+2- Displeja orientesana no vertikala uz horizontalostavokli.
