Vrsta izdelka	Brezžični udarni vijačnik
Znamka	Parkside
Model	PDSSAP 20Li B2
Nazivna napetost	20 V (enosmerni tok)
Prosti tek (3 stopnje)	0-660 / 0-1250 / 0-1550 min⁻¹
Frekvenca udarcev (3 stopnje)	0-500 / 0-1500 / 0-1900 min⁻¹
Maksimalni navor privijanja	1356 Nm (stopnja 3)
Maksimalni navor odvijanja	1898 Nm
Maksimalna kapaciteta vijačenja	M33
Držalo orodja	1/2" (12,7 mm)
Združljiva baterija	Litij-ionska 20 V, tip PAP 20 B3 (4 Ah, 80 Wh)
Združljiv polnilec	PLG 20 C3, vhod 230-240 V~, izhod 21,5 V/4,5 A
Čas polnjenja	Približno 60 min
Raven zvočnega tlaka	105,6 dB(A)
Raven zvočne moči	116,6 dB(A)
Vibracije (vijačenje)	7,159 m/s² (negotovost 1,5 m/s²)
Funkcije	LED delovna svetilka, stikalo za smer vrtenja, nastavitev navora 3 stopnje, pasni sponko, motorna zavora
Priloženi dodatki	3 vtičnice (17/19/21 mm), adapter 1/2" na 3/4", pasni sponko, kovček, navodila za uporabo
Vzdrževanje	Čistiti s suho krpo, ne uporabljajte bencina ali topil. Baterijo shranjujte med 0-50°C s 50-80% napolnjenosti.
Varnost	Nosite zaščito za sluh, uporabljajte samo originalno baterijo in polnilec, upoštevajte opozorila.
Garancija	5 let (izdelek), 3 leta (baterija)

Pogosto zastavljena vprašanja - PDSSAP 20Li B2 PARKSIDE

Kako napolniti baterijo vijačnika Parkside PDSSAP 20Li B2?

Baterijo vstavite v združljiv hitri polnilec (npr. PLG 20 C3) in polnilec priključite v električno vtičnico. Rdeča LED lučka označuje polnjenje, zelena LED lučka pa, da je baterija pripravljena. Ne polnite, če je temperatura nižja od 10°C ali višja od 40°C.

Kako nastaviti hitrost ali navor privijanja?

Pritisnite gumb za izbiro navora, da izberete eno od 3 stopenj (prikazane na zaslonu). Rahli pritisk na stikalo omogoča zmanjšano hitrost, močnejši pritisk poveča hitrost in navor.

Kako obrniti smer vrtenja?

Obrnite stikalo za smer vrtenja, ki se nahaja nad stikalom, v desno (naprej) ali v levo (nazaj). Sredinski položaj zaklene napravo.

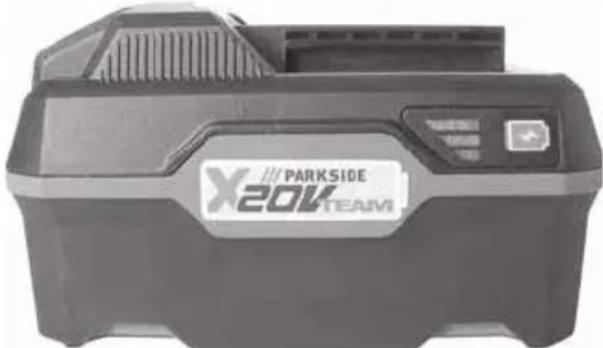

Katere baterije so združljive s PDSSAP 20Li B2?

Vse baterije serije X20 V Team, zlasti modeli PAP 20 A1/A2/A3/B1/B3, PAPS 204 A1 in PAPS 208 A1. Polna moč se doseže z baterijo PAP 20 A3 ali B3.

Kakšen je čas polnjenja baterije?

S polnilcem PLG 20 C3 (4,5 A) baterija 4 Ah potrebuje približno 60 minut. Časi se razlikujejo glede na polnilec in kapaciteto baterije (glejte tabelo časov polnjenja).

Kako očistiti in vzdrževati vijačnik?

Pred kakršnim koli vzdrževanjem odstranite baterijo. Ohišje očistite s suho krpo. Nikoli ne uporabljajte bencina ali topil. Orodje naj bo čisto, suho in brez olja. Baterijo shranjujte med 0 in 50°C s 50 do 80% napolnjenosti.

Kaj storiti, če se baterija ne polni (rdeča LED utripa)?

Če rdeča LED utripa, je baterija pregreta: pustite jo, da se ohladi. Če rdeča in zelena LED utripata skupaj, je baterija okvarjena in jo je treba zamenjati.

Kakšna je garancija za vijačnik Parkside PDSSAP 20Li B2?

Izdelek ima garancijo 5 let od datuma nakupa. Baterije serije X20 V Team imajo garancijo 3 leta. Shranite račun kot dokazilo o nakupu.

Kje lahko naročim rezervne dele ali baterije?

Rezervne baterije lahko naročite na www.kompernass.com ali po telefonu na številke službe za pomoč strankam (Francija: 0800 919270, Belgija: 0800 12089). Pripravite imejte svoj IAN (391002_2201).

Kako dolgoročno shraniti litij-ionsko baterijo?

Baterijo shranjujte na hladnem in suhem mestu, med 0°C in 50°C, s stanjem napolnjenosti med 50% in 80%. Redno preverjajte napolnjenost in po potrebi ponovno napolnite.

NAVODILA ZA UPORABO PDSSAP 20Li B2 PARKSIDE

Pred branjem odprite stran s sikami in se nato seznane z ysemi funkijami naprave.

Ta naprava podpira razsrjene fungcije pri uporabi posebnih pametnih akumulatorjev. Dodatne informacije najdete v spremni dokumentaciji ustreznih proizvajalcev. Ce naprava podpira fungcije pametnega akumulatorja, lucka LED Ready2Conned sveti, kot slei:

Povezava akumulatorja Lucka LED 3-krat utripne
Povezava z aplicaciono Lucka LED sveti
Ni povezave z aplikacijo Lučka LED ne sveti
Orodje v načinu posodabljanja Lučka LED trajno utripa
Posodobitev orodja je uspešna Lučka LED utripa 5 sekund
Posodobitev orodja ni uspešna Lučka LED utripa izmenićno hitro

Contents

Introduction 2

Intended use 2
Features 2
Package contents 2
Technical data 3

Predvidena uporaba. 158
Oprema 158
Vsebina kompleta 158
Tehnični podatki 159

Splošna varnostna navodila za elektrčna orodja 160

1. Varnost na delovnem mesto 160
   2.Elektricna varnost 160
2. Varnost oseb 161
3. Uporaba in ravnanje z elektricnim orodjem 161
   5.Uporaba in ravnanje z akumulatorskim orodjem 162
4. Servis 162

Varnostna navodila, ki veljajo posebej za udarni vijačnik 163

Originalni prior/dodatne naprave 163

Varnostna navodila za polnilnike 163

Pred prvo uporabo 164

Polnjenie akumulatorja (gleje sliko A) 164

Vstavljanje akumulatorja/odstranjevanje akumulatorja iz naprave 164

Preverjaneestanjaakumulatorjra 164

Namestitev sponke za pas 164

Vklop/izklop. 164

Nastavitev/prehodna izbira stevila vrtljajev/zateznega navora 165

Preklop smeri vrtenja 165

Namestitev natičega nastavka 165

Vzdrzevanje in ciischenje 165

Proizvajalec 166

Pooblaščeni serviser. 166

Cestitamo vam ob nakupu nove naprave. Odloci ste se za kakovosten izdelek. Navodila za uporabo so sestavni del tega izdelka. Vsebujejo pomembna navodila za varnost, uporabo in odlaganje izdelka med opadke. Preden zacnete izdelek uporabljiati, seseznanite z vsemi navodili za uporabo in varnost. Izdelek uporabljaje le tako, kot je opisano, in solo za navedena podroca uporabe. Ob predaji izdelka tretji osebi zraven prilozite vso Dokumentacijo.

Predvidena uporaba

Naprava je namenjena za privijanje in odvijanje vijakov ter za zategovanje in odvijanje matic. Naprava omogoca vrtenje v desno/levo in ima stirikotni nastavek za orodje velikosti 1/2" ter delovno luc LED. Luc na tej napravi je predvidena za osvetljevanje neposrednega delovnega obmocja naprave. S funkcijo udarjanja med vrtenjem napravse moč motorja pretvori v enakomerno udarjaoche vrtljaje. Udarni mehanizem učinkuje pri zategovanju in odvijanju.

Napravo smejo uporabljati samo odrasle osebe. Mladostniki starosti nad 16 let smejo napravo uporabljati samo pod nadzorom. Proizvajalec ne odgovarja za skodo, ki bi nastala zaradi nepredvide nali napacne uporabe.

Napravo uporabljaite samo na opisani nacin in za navedene namene. Naprava ni predvidena za poslovno uporabo. Vsaka druga vrsta uporabe ali sprememba naprave velja za nepredvideno in povzroci bistveno nevarnost nasrece. Proizvajalec ne prevzema nobene odgovornosti za skodo, nastalo zaradi nepredvidene uporabe.

Oprema

1 Nastavek za orodje
2 Preklopnik smeri vrtenja/zapora
Sponka za pas
3a Pritrdilni vijak
4 Delovna luc LED
5 Prikaz navora
6 Stikalo za izbiro navora
Stikalo za vklop/izklop/upravljanje stevila vrtlijajev
8 Akumulator*
Tipka za sprostitev akumulatorja
10 Hitri polnilnik*
LUcka LED akumulatorja
Tipka za stanje akumulatorja
13 Rdeca lucka LED za polnjenje
14 Zelena lucka LED za polnjenje
15 Natični nastavki
16 Prilagodilni nastavek s 1/2" na 3/4"
17 Ready2Connect LED

Vsebinga kompleta

1 akumulatorski vrtalni udarni vijačnik 20 V
1 prilagodilni nastavek s 1/2" na 3/4"
3 naticni nastavki 17/19/21 mm
1 sponka za pas
1 prenosni kovcek
1 navodila za uporabo

Tehnicni podatki

Akumulatorski vrtalni udarni vijačnik 20 V PASSP 20-Li A3

Nazivna napetost 20 V (evesmerni tok)

Upostevajte, da je polno moč naprave mogocedoseci samo pri uporabi akumulatorjapAP 20 A3/PAP 20 B3.

Hitri polnilnik akumulatorjev PLG 20 C3*

VHOD/Input

Nazivna napetost 230-240 V\~,50 Hz (izmenični tok)

Nazivna poraba moči 120 W

Varovalka (notranja) 3,15 A

IZHOD/Output

Nazivna napetost 21,5 V (enosmerni tok)

Nazivni tok 4,5 A

Trajanje polnjenja pribl. 60 min

Razred zašcite II (dvojna izolacija)

• AKUMULATOR IN POLNILNIK NISTA V OBSEGU DOBAVE.

Vrednost emisij hrupa

Merilna vrednost hrupa je ugotovljena v skladu z EN 62841. A-vrednotena raven hrupa pri elektricnem orodju obicajno znasa:

Raven zvočnega tlaka LpA=105,6dB(A)

Negotovost K_PA = 3 ~dB

Raven zvočne moči L_WA = 116,6 dB (A)

Negotovost K_WA = 3dB

Vrednost emisij tresljajev

Skupne vrednosti tresljajev (vektorska vsota treh smeri), izračunané v skladu z EN 62841:

Privijanje vijakov in maticNJvecje dovoljene

velikosti a_h = 7,159~m / s^2

Negotovost K= 1,5 m/s²

Nosite zašcitou sluha!

OPOMBA

Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa so bile izmerjenes standardiziranim preizkusnim postopkom ter so primerne za medsebojno primerjavoelektrichnih orodij.
Navedene skupne vrednosti tresljajev in navedene vrednosti emisij hrupa se lahko uporabljo tudi za uvodno oceno izpostavljenosti.

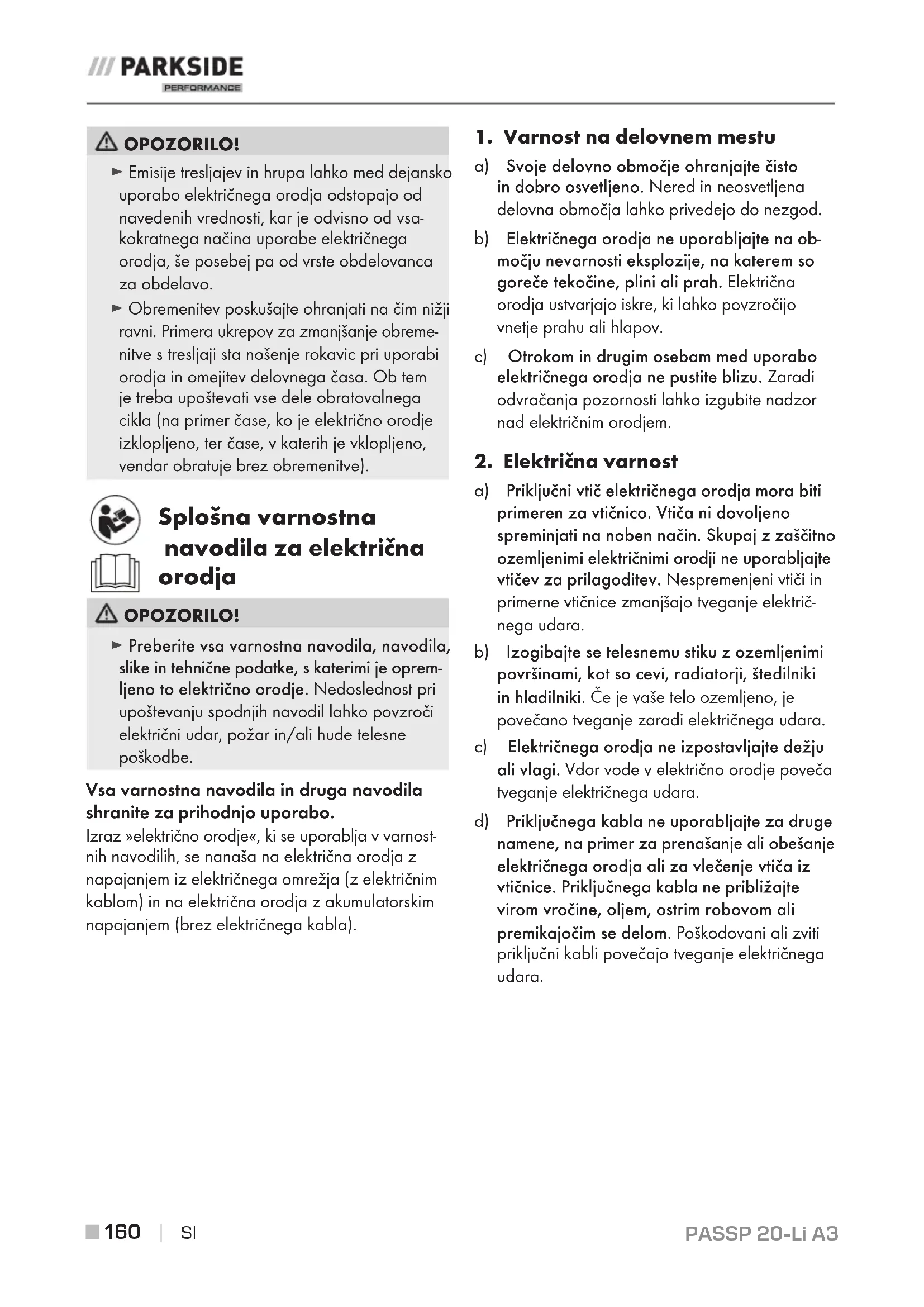

OPOZORILO!

Emisije tresljajev in hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navenenih vrednosti, kar je odvisno od vsakokratnega načina uporabe elektricnega orodja, še posebej pa od vrste obdelovanca za obdelavo.
Obremenitev poskusajte ohranjati na cim nizji ravni. Primera ukrepov za zmanjsanje obremenitve s tresljaji sta nosenje rokavic pri uporabi orodja in omejitev delovnega casa. Ob tem je treba upostevati vse dele obratovalnega cikla (na primer case, ko je elektricno orodje izklopljeno, ter case, v katerih je vklopljeno, vendar obratuje brez obretenitev).

Splošna varnostna navodila za elektricna orodija

OPOZORILO!

Preberite vsa varnostna navodila, navodila, slike in tehnicne podatke, s katerimi je opremljeno to elektricno orodje. Nodoslednost pri upostevanju spodnjih navodil lahko povzroci elektrici udar, pozar in/ali hude telesne poskodbe.

Vsa varnostna navodila in druga navodila shranite za prihodnjo uporabo.

Izraz «elektricno orodje», ki se uporablja v varnost-nih navodilih, se nanaša na elektricna orodja z napajanem iz elektricnega omrežja (z elektricnim kablom) in na elektricna orodja z akumulatorskim napajanem (brez elektricnega kabla).

a) Svoje delovno območje ohranjaţe Čisto in dobro osvetljeno. Nered in neosvetljena delovna območja lahko privedeo jo do nezgod.
b) Elektricega orodja ne uporabljaite na obmoćju nevarnosti eksplozije, na katerem so gorečte tekocrine, plini ali prah. Elektrica orodja ustvarjao iskre, ki lahko povzrocijo vnetje prahu ali hlapov.
c) Otrokom in drugim osebam med uporabo elektricnega orodja ne pustite blizu. Zaradi odvračanja pozornosti lahko izgubite nadzor nad elektricnim orodjem.

2. Elektricna varnost

a) Priklujcni vtic elektricnega orodja mora biti primeren za vticnico. Vtica ni dovoljeno spreminjati na noben nacin. Skupaj z zacitno ozemljenimi elektricnimi orodji ne uporabljaje vticev za prisagoditev. Nespremenjeni vtici in primerne vticnice zmanjsajo tveganje elektricnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so cevi, radiatorji, stedilniki in hladilniki. Ce je vase telo ozemljeno, je povecano tveganje zaradi elektricnega udara.
c) Elektricnega orodja ne izpostavljaite dezju ali VLCagi. Vdor vode v elektricno orodje poveca tveganje elektricnega udara.
d) Prikliucnega kabla ne uporabljaite za druge namene, na primer za prenašanje ali obesanje elektricnega orodja ali za vlecenje vtica iz vtičnice. Prikliucnega kabla ne priblizajte virom vrocin, oljem, ostrim robovom ali premikajocim se delom. Poškodovani ali zviti priključni kabli povećajo tveganje elektricnega udara.

e) Ce delate z elektricnim orodjem na prostem, uporabljaite samo podaljske kablov, ki so primerni tudi za uporabo na prostem. Uporaba elektricnega podaljska, primerna nega za uporabo na prostem, zmanja tveganje elektricnega udara.
f) Ce se uporabi elektricnega orodja v vražni okolici ni mogoce izogniti, uporabite zašcitno stikalo za okvarne tokove. Uporaba zašcitnega stikala za okvarne tokove zmanjsa tveganje elektricnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj počnete, dela z elektricnim orodjem se lotite premisljeno. Elektricnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Ze en sam trenutek nepazljivosti pri uporabi elektricnega orodja lahko povzroci hude telesne poskodbe.
b) Nsite osebno zašcitno opre mo in vedn o tudi zašcitna očala. Uporaba osebne zašcitne opreme, kot so maska za zašcitno pred prahom, nedrseci zašcitni Čevlji, zašcitna Čelada ali zašcit a sluha, odvisno od vrste in uporabe elektricnega orodja zmanjsa tveganje telesnih poskodb.
c) Izogibajte se nehotenemu zagonu naprave. Prepricaje se, da je elektricno orodje izklju-ceno, preden ga prikljucite na vir elektric- nega toka in/ali akumulator, ga dvignete ali prenasate. Ce pri prenasanju elektricnega orodja s prstom pritiskate na stikalo ali ze vklop-ljeno elektricno orodje prikljucite na oskrbo s tokom, lahko to priveede do nezgod.
d) Pred vklopom elektricnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali izvijač na vrtečem se delu elektricnega orodja lahko povzroci telesne poskodbe.
e) Izogibajte se neobicajni drzi telesa. Poskrbite za varen položaj in vedno ohranjaje ravnotežje. Tako lahko elektricno orodje v nepričakovanih situacijah bolje obvladate.

f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila imeje varno oddaljene od premikajocih se delov. Premiakovi se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Ce lahko vgradite naprave za sesanje in prestrezanje praha, jih prikljucite ter jih uporabljaite pravilno. Uporaba naprave za sesanje praha lahko zmanjsa nevarnost zaradi praha.
h) Ne bodite iz napacnih razlogov prepričani o lastni varnosti in ne ravnajte drugace, kot je navedeno v pravilih za varno uporabo elektricnega orodja, tudi ce ste elektricno orodje uporabili ze večkrat in imate z njim izkušnje. Nepazljivo ravnanje lahko v nekaj sekundah povzroci hude telesne poskodbe.

4. Uporaba in ravnanje z elektricnim orodjem

a) Elektricnega orodja ne preobremenjute. Za svoje delo uporablajte primerno elektricno orodje. Delo s primernim elektricnim orodjem v navedenem območju moči je bolje in varnejse.
b) Ne uporablajte elektricnih orodij z okvarjenim stikalom. Elektricno orodje, ki ga ni mogoce vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Pred spreminjanjem nastavitev naprave,** menjavo delovnega orodja ali odlaganjem elektricnega orodja izvlecite vtic iz vtičnice in/ali odstranite snemljivi akumulator. Ta previdnostni ukrep prepreci nehoteni zagon elektricnega orodja.
d) Ko elektricnih orodij ne uporabljate, jih hranite zunaj dosega otrok. Osebam, ki z uporabo niso seznanjene ali niso prebrale teh navodil, ne dovolite uporabljati elektricnega orodja. Elektrica orodja so nevarna, ce jih uporabljao neizkušene osebe.

e) Elektricna orodja in delovna orodja skrbno vzdrujte. Preverjate, ali premicni deli orodja delujejo brezhibno in niso zataknjeni ter ali deli niso odlomljeni ali tako poskodovani, da je ovirano delovanje elektricnega orodja. Pred uporabo elektricnega orodja poskrbite za popravilo poskodovanih delov. Veliko nezgod nastane zaradi slabo vzdruzevanih elektrichnih orodij.
f) Rezalna orodja njbodo ostra in cista.
Skrbn ovdjiya.
g) Elektricno orodje, pribor, delovno orodje itd. uporabljaite skladno s temi navodili. Pri tem upostevajte delovne pogoje in vrsto opravila, ki ga izvajate. Uporaba elektrichnih orodij za nepredvideno uporabo lahko privede do nevarnih situacii.
h) Rocaje in povrsine rocajev vzdrujte suhe, ciste ter brez olja in mascobe. Drseci rocaji in povrsine za oprijem ne omogocajo varne uporabe ter obvladovanja elektricnega orodja v nepredvidljivih situacijah.

5. Uporaba in ravnanje z akumulatorskimorodjem

a) Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je namenjen za doloceno vrsto akumulatorjev, uporabljate z drugimi vrstami akumulatorjev, obstaia nevarnost požara.
b) V elektricnih orodjih uporabljaje samo zanje predvidene akumulatorje. Uporaba drugih akumulatorjev lahko privede do poskodb in nevarnosti požara.
c) Akumulator, ki ga ne uporabljate, hranite stran od pisarniskih sponk, kovancev, ključev, zebljev, vijakov ali drugih manjsih kovinskih predmetov, ki bi lahko povzroci premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroci opekline ali ogeni.

d) Ob napacni uporabi lahko iz akumulatorja iztece tekocina. Preprecite stik s to tekocino. Ob nenamernem stiku mesto sperite z vodo. Ce pride tekocina v stik z očmi, poleg tega poiscite zdravniško pomoc. Iztekajoca akumulatorska tekocina lahko draži kožo ali povzroci opekline.
e) Ne uporabljaite poskodovanih ali spremenjenih akumulatorjev. Poškodovani ali spremenjeni akumulatorji se lahko obnasajo nepredvidljivo in povzrocijo požar, eksplozijo ali nevarnost telesnih poskodb.
f) Akumulatorja ne izpostavljajte ognju ali previsokimtemperaturam.Ogenj ali tempera-ture nad 130^ 265 F) lahko povzrocijo eksplozijo.
g) Upostevoje vsa navodila za poljenije in akumulatorja ali akumulatorskega orodja nikoli ne polnite zunaj temperaturnega obmoja, navedenega v navodilih za uporabo. Napacno poljenje ali poljenje zunaj dovolje nega temperaturnega obmoja lahko unici akumulator in poveca nevarnost pozara.

PREVIDNO! NEVARNOST
EKSPLOZije! Nikoli ne polnite baterij,
ki niso primerne za polnjenje.

Akumulator zašcitite

pred vrocinoin tudi pred trajnimi vplivi soncne svetlobe,ognja,vode tervlage.

Obstaja nevarnost eksplozije.

6. Servis

a) Elektricno orodje daje v popravilo samo usposobljenemu strokovnemu osebju, ki naj uporablja izkljucno originalne nadomestne dele. S tem zagotovite, da se ochrani varnost elektricnega orodja.
b) Poskodovanih akumulatorjev nikoli ne vzdrujte. Vsakrsno vzdrzevanje akumulatorjev naj izvaja izkljucono proizvajalec ali pooblascena servisna sluzba.

Varnostna navodila, ki veljajo posebej za udarni vijačnik

Pri udarnem vijačenju nosite zašcito sluha. Učinek hrupa lahko povzroči izgubo sluha.
Obdelovanec zavarujte. Obdelovanec, ki je pricvrscen z vpenjalom ali primezem, je takonoamescen varneje, kot ce ga drzite z roko.
■ Elektricno orodje trdno držite. Pri zategovanju in rahljanju vijakov se lahko pojavijo nenadni visoki reakcijski navori.
Preden elektricno orodje odlozite, pocakajte, da se zaustavi in umiri. Delovno orodje se lahko zatakne in privede do izgube nadzora nad elektricnim orodjem.
Kadar izvajate dela, pri katerih lahko elektricno orodje zadene ob skrite elektricne napel jave, priemajte elektricno orodje samo za izolirane povrsine za oprijem. Stik vijaka z napeljavo pod napetostjo lahko povzroci prenos napetosti tudi na kovinske dele naprave in privede do elektricnega udara.

Originali pribor/dodatne naprave

■ Uporabljajte samo pribor in dodatne naprave, ki so navedeni v navodilih za uporabo oziroma imajo prisrdilne nastavke, skladne z napravo.

OPOZORILO!

Ne uporabljaite pribora, ki ga ni priporočil PARKSIDE. To lahko povzroci elektrčni udar in ogenj.

POZOR! Vroca povrsina.
Obstaja nevarnost opeklin.

Varnostna navodila za polnilnike

Otroci od 8. leta starosti naprei in osebe z zmanjsanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjklivimi izkusnjami in znanjem smejo napravo uporabljiati le pod nadzorom ali ce so bili poučeni o varni uporabi naprave in so razumeli nevarosti, ki izhajajo iz njene uporabe.

Otroci se z napravo ne smejoigrati. Otroci brez nadzora ne smejo cistiti ali opravljati uporabniškega vzdrlze vanja naprave.

Ce je elektricni priključni kabel pri tej napravi poskodovan, g amorta zamenjati proizvajalec, njegova servisna sluzba ali podobno usposobljena oseba, da ne pride do nevarosti.

Polnilnik jeprimeren samo za uporabo v zaprih prostorih.

OPOZORILO!

Ce je elektricni prikljucni kabel pri tej napravi poskodovan, ga mora zamenjati proizvajalec, njegova servisna sluzba ali podobno usposobljena oseba, da ne pride do nevarosti.

POZOR!

Ta polnilnik lahko polni samo naslednje akumulatorje: PAP 20 A1/PAP 20 A2/ PAP 20 A3/PAP 20 B1/PAP 20 B3/ PAPS 204 A1/PAPS 208 A1.
Veljaven geznam združljivih akumulatorjev najdete na www.Lidl.de/Akku.

Pred prvo uporabo

Polnjenje akumulatorija (gleje sliko A)

PREVIDNO!

Preden akumulator vzamete iz polnilnika oz. ga vstavite vanj, zmeraj potegnite elektricni vtic iz vticnice.

OPOMBA

Akumulatorja nikoli ne polnite, ce je tempera tura okolice pod 10^ ali nad 40^. Ce litijionski akumulator hranite dlje casa, morate redno preverjati njegovo napoljenost. Najprimernejsa napoljenost je med 50 in 80% . Akumulator naj bo shranjen na hladnem in suhem mestu pri temperaturi okolice med 0^ ter 50^.

Akumulato vtaknite v hitri polnilnik 10 (glejte sliko A).
Elektricni vtic vtaknite v elektricno vticnico. Ze- lena lucka LED za poljenje 14 na katko zasveti potem pa sveti rdeca lucka LED za poljenje 13.
Zelena lučka LED za polnjeni kaze, da je postopek poljenja zakljuchen in je akumulator pripravljen za uporabo.

POZOR!

Ce rdeca lucka LED za polnjene utripa, je akumulator regret in ga ni mogoce napoliniti.
Ce rdeca in zelena lucka LED za polnjeni 14 utripata skupaj, je akumulator kvarjen.

Akumulato potisnite v napravo.
Polnilnik med dvema zaporednima postopkoma polnjenja izklopite za najmanj 15 minut. V tana men potegnite elektrichi n vtič iz vticnice.

Vstavljanje akumulatorija/ odstranjevanje akumulatorija iz naprave

Vstavljanje akumulatorija

Potisnite preklopnik smeri vrtenj 2 v srednji položaj (zapora). Akumulator 8 vstavite v ročaj, tak da se zaskovi.

Odstranjevanje akumulatorja

Pritisnite tipko za sprostite in akumulator 8 odstranite.

Preverjanje stanja akumulatorija

Za preverjanje stanja akumulatorja pritsnite tipko za stanje akumulatorja 12
Stanje oziroma preostala kapaciteta se prikaze na lucki LED akumulatorja 1akole:
RDECA/ORANZNA/ZELENA=napoljen
do konca
RDECA/ORANZNA=srednej napoljen
RDECA = skoraj prazen-akumulator napolnite

Namestitev sponke za pas

Pritrdirni vija3a odvijte z obicajnim izvijačem za križne vijake (ni priložen).
Ustrezno luknj o sponke za pa 3 drzite nad luknj za navoj vijaka.
Prirtdilni vija3a znova trdno privijte.

Vklop/izklop

Vklop

Za zagon naprave pritisnite stikalo za vklop/ izklop in ga drzite pritisnjenega. Delovna luc LED 4 veti, ne glede na to, kako mocono drzite pritisnjeno stikalo za vklop/ izklop Zagotavlja osvetlitev delovnega območja v neugodnih svetlobnih razmerah.

Izklop

Za izklop naprave spustite stikalo za vklop/ izklop 7.

Nastavitev/prehodna izbira števila vrtljajev/zateznega navora

Pritisnite stikalo za izbiro navor, da po korakih izberete zeleni navor. Izbrana stopnaja navora se prikaze na prikazu navora.
Z rahlim pritiskom stikala za vklop/izklop
nastavite majhno stevilo vrtljajev in majhen zatezni navor. Z močnejsim pritiskanjem se stevilo vrtljajev in zatezni navor povecata.
Zatezni navor je odvisen od izbranega stevila vrtliajev/izbranega navorina trajanja udarcev.

OPOMBA

Za zategovanje matic pa je treba izbrati najnizjo nastavitev navora, da preprecite premočno zategovanje.
Vgrajena zavora motorja poskrbi za hitro zaustavitev.

POZOR!

Dejansko dosezen zatezni navor je treba načeloma preveriti z navornim kliqučem!

Preklop smeri vrtenja

Smer vrtenja zamenjate tako, da preklopnik smeri vrtenja 2 otisnete do konca v levo ali desno.

Namestitev naticega nastavka

Enega od prilozenih naticnih nastavkovi ali prilagodilni nastavek 1hamestite na nastavek za orodje

Vzdrževanje in cisćenje

OPOZORILO! NEVARNOST TELESNIH POSKODB! Napravo pred vsemi deli na napravi izklopite in odstranite akumulator.

Naprava ne potrebuje vzdrzevanja.

Naprava mora biti zmeraj cista, suha in brez olia ali maziv.
V notranjost naprave ne smejo vdreti nobene tekocine.
Za ciscenje ohisa uporabljaite suho krpo. Nikoli ne uporabljaite bencina, topil ali cistil, ki razzirajo umetne snovi.
Ce litijionski akumulator hranite dlje casa, morate redno preverjati njegovo napoljenost. Najprimernejsa napoljenost je med 50 in 80% . Akumulatorje je njbolje hraniti na hladnem in suhem.

OPOMBA

Nenavedene nadomestne dele (npr.stikala) lahko narocite pri nasem telefonskem servisu.

Proizvajalec

1. S tem garancijskim listom
   Kompernass Handels GmbH jamcimo, da
   bo izdelek v garancijskem roku ob normalni
   in pravilni uporabi brezhibno deloval in se
   zavezujemo, da bomo ob izpoljenih spodaj
   navedenih pogojih odpravili morebitne
   pomanjkljivosti in okvare zaradi napak v
   materialu ali izdelavi oziroma po svoji presoji
   izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemliu Republike Slovenije.

3. Garancijski rok za proizvod je 5 leta od datuma izrocitve blaga. Datum izrocitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblascenemu servisu oziroma se informirati o nadaljinih postopkih na zgoraj navedeni telefonski stevilki. Svetujemo vam, da pred tem natancno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblascenemu servisu predložiti garancijski list in racun, kot potrdilo in dokazilo o nakupu ter dnevu izrocitve blaga.
6. V primeru, da proizvod popravlja nepooblasceni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalceve oziroma prodajalceve sfere. Kupec ne more uveljav-lati zahtevkov iz te garancije, ce se ni drzal prilozenih navodil za sestavo in uporabo izdelka ali ce je izdelek kakorkoli spremenjen ali nepravlno vzdhrzevan.
8. Jamcimo servis in rezervne dele se 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh locenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izkliguceje pravic potrosnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Garancijska doba ne velja pri

normalem zmanjsanju kapacitee akumulatorja,
- poslovni rabi izdelka,
- poskodbi ali sprembi izdelka s strani stranke,
neupostevanju predpisov o varnosti in vzdrrzevanju, napacne uporabe,
- poskodbah zaradi naravnih nesreč.

Za akumulatorje serije X 20 V Team dobite tri leta garancije od datuma nakupa.

Prodajalec

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

Direktiva 2012/19/EU. V tej direktivi je navedeno, da naprave po koncu njene ziviljenjske dobe ni dovoljeno zavreci med obicajne gospodinjske odpadke, temvec je morate oddati na posebej za to predvidenih zbiralisich, deponijah za odpadke ali pri podjetijh za odstranjevanje odpadkov.

To odstranjevanje med odpadke je za vas brezplačno. Varujte okolje in odpadke odstranjujte ustrezno.

Če vaša odpadna oprema vsebuje osebine podatke, ste sami odgovorni za to, da te podatke izbrišete, preden napravo vrnete.

Ce to lahko storite brez unicenja opadne naprave, iz nje odstranite izrabljene baterije ali akumulatorjer ter luci, preden opadno napravo oddate kot odpadek, in sicer na ustreznem posebnem zbiraliscu. Pri neodstranljivo vgrajenih akumulatorjih je treba pri odstranjevanju med opadke navesti, da naprava vsebuje akumulator.

O drugih moznostih za odstranitev odsluzenega izdelka vprajsaje pri svoji obcinski ali mestni upravi.

Akumulatorjev ne odvrzite med gospodinjske oppadke!

Okvarjene ali izpraznjene akumulatorje je treba v skladu z Direktivo 2006/66/EC

reciklirati. Baterije/akumulatorje je treba obravnavati kot posebne opadke in jih je treba oddati na ustreznih mestih (v trgovini ali specializirani trgovini ali pri javnih komunalnih sluzbah ali podjetijh za odstranjevanje opadkov) za okoljsko ustrezno odstranitev. Baterije/akumulatorji lahko vsebujejo strupene tezke kovine.

Zato baterij/akumulatorjev ne zavrzite med gospodinjske odpadke, ampak jih oddajte na ustreznem zbiraliscu. Baterije/akumulatorje oddajajte samo izpraznjene.

Embalaza je iz okolju prijaznih materialov. Odvrzete jo lahko v lokalne smetnjake za reciklazne materiale.

Embalazo odlozite med opadke na okoljsko primeren nacin. Upostevajte oznake na razlicnih embalaznih materi- alih in jih po potrebi locite med seboj.

Embalazni materiali so označeni s kraticami (a) in stevilkami (b) z naslednjim pomenom: 1-7: umetne snovi, 20-22: papir in karton, 80-98: kompozitni materiali.

Izvirna izjava o skladnosti

Mi, podjetje KOMPERNASS HANDELS GMBH in odgovorna oseba za dokumentacio: gospod Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NEMCIJA, izjavljamo, da je ta izdelek skladen z naslednjimi standardi, normativnimi Dokumenti in direktivami ES:

Direktiva o strojih

(2006/42/EC)

Direktiva o elektromagnetni združljivosti

(2014/30/EU)

Direktiva o omejevanju uporabe nevarnih snovi

(2011/65/EU)*

• Za izdaje te izjave o skladnosti je odgovoren izključno proizvajalec. Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junja 2011 o imejevanju uporabe nekaterihi nevarnih snovi v elektrichi in elektronski opremi.

Če Želite narociti nadomestni akumulator za svojo napravo, lahko to udobno izvedete na internetu na naslovu www.kompernass.com ali po Telefonu.

Ta izdelek bo zaradi omejene zaloge morda v katkem casu razprodan.

OPOMBA

Vnekaterih državah spltehno narocanje nadomestnih delov ni mogoce. V tem primeruPoklicite servisno stevilko.

Telefonsko narocilo

SI ServisSlovenijaTel.: 080 080 917

Za zagotavljanje litre obdelave narocila imeje za morebitna vprašanja pripravljeno stevilko articla (IAN 391002_2201) za svjo napravo. Stevilko articla najdete na tipski tablici ali na naslovnici teh navodil.
