PDSSAP 20Li B2 - Draadloze boormachine PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze slagschroevendraaier
Merk	Parkside
Model	PDSSAP 20Li B2
Nominale spanning	20 V (gelijkstroom)
Onbelast toerental (3 niveaus)	0-660 / 0-1250 / 0-1550 min⁻¹
Slagfrequentie (3 niveaus)	0-500 / 0-1500 / 0-1900 min⁻¹
Max. aandraaimoment	1356 Nm (niveau 3)
Max. losdraaimoment	1898 Nm
Max. schroefcapaciteit	M33
Gereedschapopname	1/2" (12,7 mm)
Compatibele accu	Lithium-ion 20 V, type PAP 20 B3 (4 Ah, 80 Wh)
Compatibele lader	PLG 20 C3, ingang 230-240 V~, uitgang 21,5 V/4,5 A
Laadtijd	Ongeveer 60 min
Geluidsdrukniveau	105,6 dB(A)
Geluidsvermogensniveau	116,6 dB(A)
Trillingen (schroeven)	7,159 m/s² (onzekerheid 1,5 m/s²)
Functies	LED-werklamp, draairichtingschakelaar, 3-traps koppelinstelling, riemclip, motorrem
Meegeleverde accessoires	3 doppen (17/19/21 mm), adapter 1/2" naar 3/4", riemclip, koffer, gebruiksaanwijzing
Onderhoud	Reinigen met een droge doek, geen benzine of oplosmiddel gebruiken. Bewaar de accu tussen 0-50°C met 50-80% lading.
Veiligheid	Draag gehoorbescherming, gebruik alleen originele accu en lader, volg de waarschuwingen.
Garantie	5 jaar (product), 3 jaar (accu)

Veelgestelde vragen - PDSSAP 20Li B2 PARKSIDE

Hoe laad ik de accu van de Parkside PDSSAP 20Li B2 schroevendraaier op?

Plaats de accu in de compatibele snellader (bijv. PLG 20 C3) en sluit de lader aan op het stopcontact. De rode LED geeft aan dat er wordt geladen, de groene LED geeft aan dat de accu klaar is. Laad niet op als de temperatuur lager is dan 10°C of hoger dan 40°C.

Hoe stel ik de snelheid of het aandraaimoment in?

Druk op de koppelkeuzeknop om te kiezen uit 3 niveaus (weergegeven op het scherm). Een lichte druk op de schakelaar geeft een lagere snelheid, een sterkere druk verhoogt de snelheid en het koppel.

Hoe draai ik de draairichting om?

Draai de draairichtingschakelaar boven de schakelaar naar rechts (vooruit) of naar links (achteruit). De middelste stand vergrendelt het apparaat.

Welke accu's zijn compatibel met de PDSSAP 20Li B2?

Alle accu's uit de X20 V Team-serie, met name de modellen PAP 20 A1/A2/A3/B1/B3, PAPS 204 A1 en PAPS 208 A1. Het volledige vermogen wordt bereikt met de PAP 20 A3 of B3.

Wat is de laadtijd van de accu?

Met de lader PLG 20 C3 (4,5 A) duurt het opladen van een 4 Ah accu ongeveer 60 minuten. De tijden variëren afhankelijk van de lader en de accucapaciteit (zie laadtijden tabel).

Hoe reinig en onderhoud ik de schroevendraaier?

Verwijder vóór onderhoud de accu. Reinig de behuizing met een droge doek. Gebruik nooit benzine of oplosmiddel. Houd het gereedschap schoon, droog en olievrij. Bewaar de accu tussen 0 en 50°C met een lading van 50 tot 80%.

Wat te doen als de accu niet oplaadt (rode LED knippert)?

Als de rode LED knippert, is de accu oververhit: laat hem afkoelen. Als de rode en groene LED samen knipperen, is de accu defect en moet deze worden vervangen.

Wat is de garantie van de Parkside PDSSAP 20Li B2 schroevendraaier?

Het product heeft 5 jaar garantie vanaf aankoopdatum. De accu's uit de X20 V Team-serie hebben 3 jaar garantie. Bewaar de kassabon als aankoopbewijs.

Waar kan ik reserveonderdelen of accu's bestellen?

U kunt reserveaccu's bestellen op www.kompernass.com of telefonisch via de klantenservice (Frankrijk: 0800 919270, België: 0800 12089). Houd uw IAN (391002_2201) bij de hand.

Hoe bewaar ik de lithium-ion accu voor lange tijd?

Bewaar de accu op een koele, droge plaats tussen 0°C en 50°C, met een laadniveau tussen 50% en 80%. Controleer regelmatig de lading en laad indien nodig op.

GEBRUIKSAANWIJZING PDSSAP 20Li B2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

AKUMULATOROWA WKRETARKA UDAROWA 20 V

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

a

Pred chenim si oteviete stranu obrzky a potom se zezname te vsemi fungcemi pristroje.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 45

Dit apparaat ondersteunt geavanceerde functies bij gebruik van speciale smart-accu's. Voor nadere informatie worden verwezen maar het begeleidend materiaal van de respectieve fabrikanten. Als de smart-accu-functions worden ondersteund,licht de Ready2Connect led als volgt op:

Ready2Connect-led

Accupak aansluten

Led knippert 3 keer

Met de app verbinden

Led blijft branden

Niet met de app verbonden

Led blift ut

Gereedschap in update-modus

Led knippert continu

Update gereedschap gelukt

Led knippert 5 seconden lang

Update gereedschap mistrukt

Led knippert afwisseled snel

CZ

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46
Onderdelen 46
Inhoud van het pakket 46
Technische gegevens 47

Algemene veiligheidsvoorschriften voor elektrische gereedschappen 48

1. Veiligheid op de werkplek 48
   2.Elektrischeveiligheid 48
2. Veiligheid van Personen 49
3. Gebruik en behandeling van het elektrische gereedschap 49
4. Gebruik en behandeling van het accugereedschap 50
5. Service 51

Apparaatspecifiekeveiligheidsvoorschriftenvoorslagschroefmachines 51

Originele accessoires/hulpstukken 51

Veiligheidsvoorschriften voor opladers. 51

Vóró de ingebruikname 52

Accupack opladen (zie afb. A) 52

Accupack in het apparaat plaatsen/uit het apparaat nemen 52

Status van de accu controleren 52

Riemclip monteren 52

In-/uitschakelen 5

Toerental/draaaimoment instellen 53

Draairichting wijzigen 53

Moerdop bevestigen 53

Onderhoud en reiniging 53

Garantie van KompernaB Handels GmbH 54

Service 55

Importeur 55

Afvoeren 56

Vertaling van de oorspronkelijke conformiteitsverklaring 57

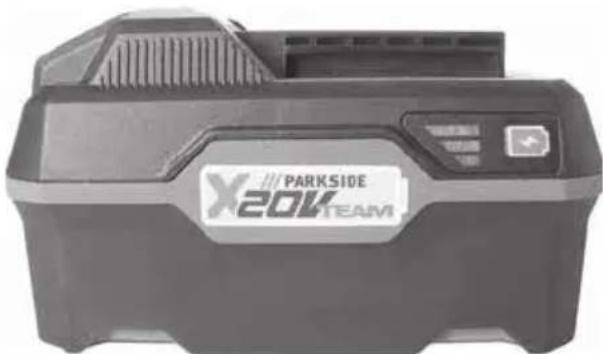

Vervangende accu bestellen 58

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Hij bevat belangrijke aanwijzingen voor de veriligheid, het gebruik en het afvoeren van dit product. Lees alle bedieningsen veriligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparatus is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren. Het apparatus is voorzien van de draairichtingen rechts/links, een vierkante bithouder van 1 / 2'' en een LED-werklampje. Het werklampje van dit apparatus is bedoeld om het directe werkvlak van het apparatus te verlichten. De slagfunctie van het apparatus zet de kracht van de motor om in gelijkmatige draaislagen. Deze slagbeweging worden zowel tijdens het vastdraaien als tijdens het losdraaien gezrukt.

Het apparaat is alleen bestemd voor gebruik door volwassenen. Jongeren van 16aar of ouder mo- gen het apparaat alleen gebruiken op voorwaarde dat ze onder toezicht staan. De fabrikant aanvaardt geen aansprakelijkheid voor schade die voortvloeit ut gebruik dat Niet in overeenstemming is met de bestemming van het apparaat of door een verkeerde bediening.

Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Het apparaat is Niet bestemd voor bedrijsmatig of commercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.

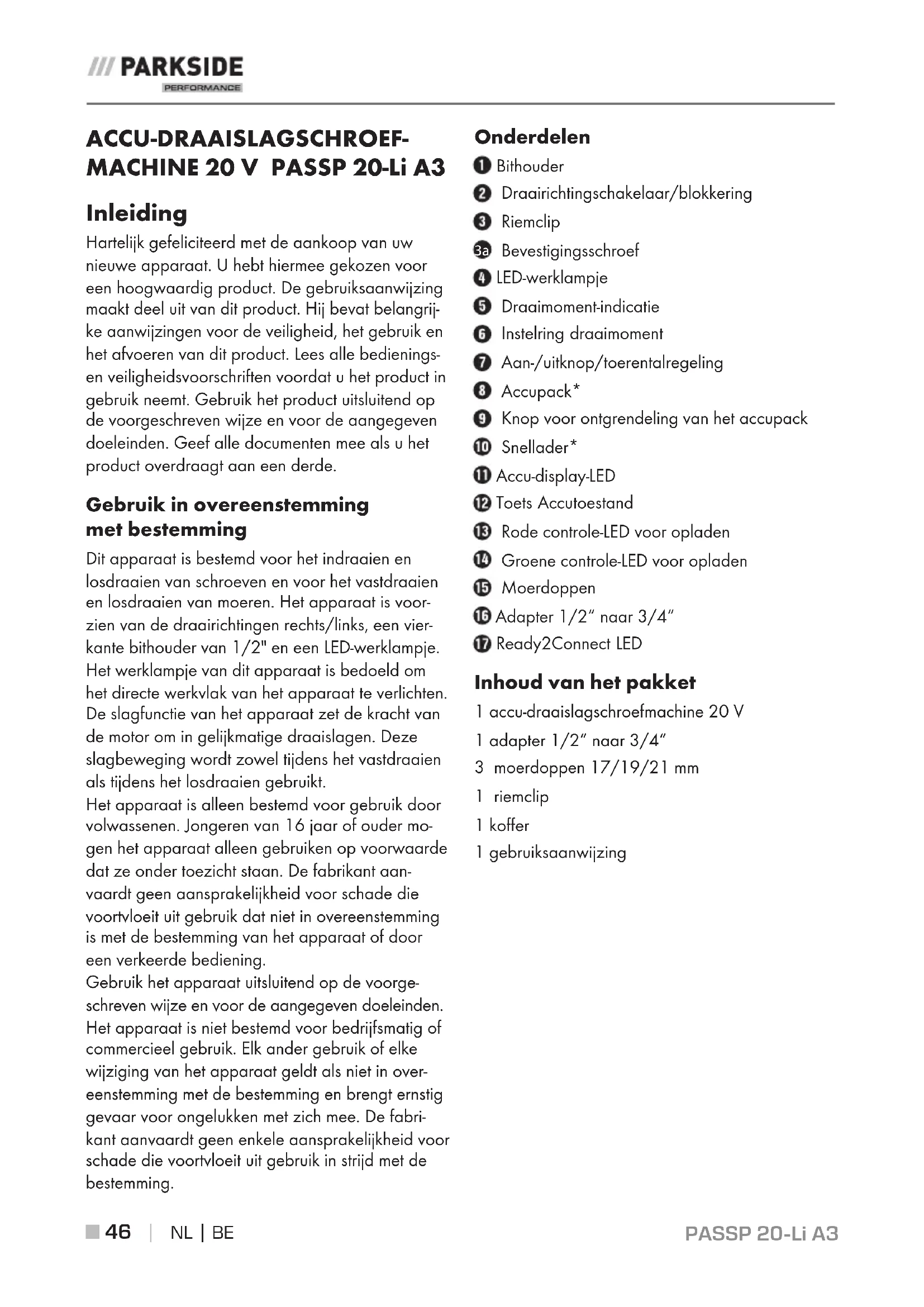

Onderdelen

Bithouder
Draairichtingschakelaar/blokkering
3 Riemclip
3a Bevestigingsschoef
4 LED-werklampje
5 Draaimoment-indicatie
6 Instelring draicismoment
Aan/-uitknop/toerentalregeling
Accupack
Knop voor ontgrendeling van het occupapck
10 Snellader
10 Accu-display-LED
12 Toets Accutoestand
13 Rode controLED voor opladen
Groene controle-LED voor opladen
15 Moerdoppen
16 Adapter 1/2"aar 3/4"
Ready2Connect LED

Inhoud van het pakket

1 accu-draaislagschroefmachine 20 V
1 adapter 1 / 2^ naar 3 / 4^
3 moerdoppen 17/19/21 mm
1 riemclip
1 koffer
1 gebruiksaanwijzing

Technische gegevens

Accu-draaislagschroefmachine 20 V PASSP 20-Li A3

Nominate spanning 20 V (gelijkstroom)

Nominaltoerental

(onbelast) 1e stand n 0 - 660^1 2e stand n_00 - 1250^1 3e stand n_00 - 1550^1

Slagfrequentie 1e stand n 0 - 500^-1 2e stand n_00 - 1500^-1 3e stand n_00 - 1900^-1

Draaimomentstanden 1e stand 130 Nm 2e stand 400 Nm 3e stand 1356 Nm

Max. schroefcapaciteit M33

Max. losdraaimoment 1898 Nm

Bithouder 1/2"

Accu PAP 20 B3*

Type LITH Nominate spanning 20V (gelijkstroom) Capacitieit 4

Cellen 10 (80 Wh)

OPMERKING

Houd er rekening mee dat het volledige vermogen van het apparaat alleen kan worden bereikt bij gebruik van de accu PAP 20 A3/PAP 20 B3.

Accu-snellader PLG 20 C3*

INGANG/Input

Nominate spanning 230 - 240V ,50Hz (wisselstroom)

Nominal vermogen 120W

Zekering (intern) 3,15A T3.15A

UITGANG/Output

Nominate spanning 21,5 V (gelijkstroom)

Nominate stroom 4,5 A

Oplaadduur ca. 60 min

Beschermingsklasse II/回 (dubbel geisoleerd)

• DE ACCU EN OPLADER ZIJN NIET MEEGELEVERD

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveauu L_PA = 105,6 dB (A)

Onzekerheid K_PA = 3 ~dB

Geluidsvermogensniveauu L_WA = 116,6 dB (A)

Onzekerheid K_WA = 3dB

Trillingsemissiewaarde

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841:

Vastraaien van schroeven en moeren met een maximaal toegestane groote a_h = 7,159m / s^2 Onzekerheid K= 1,5 m/s²

Ah Draag gehoorbescherming!

OPMERKING

De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden können ook worden gezrukt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveaus können tijdens het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwij- zingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het Niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel verooorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heegt betrekking op elektrisch gereedschap dat op netvoeding werk (met snoer) en op elektrisch gereedschap dat op accu's werk (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet verlichte werkomgeving konnen ongelukken tot gevolg hebben.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonden af die stof of dampen hunnen doen ontvlammen.
c] Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het elektrische gereedschap konnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c] Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het snoer Niet voor oneigenlijke doeleinden, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war gerakte snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werkken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke-lijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervaar dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uitknop houdt of als u een reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, hunnen letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situatives beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen gegren worden.
g) Als stofafzugings- en opvangvoorzieingen können worden bevestigd,要去en deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook Niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onoplettendheid kan in een fractie van een seonde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer kan worden aan- of uitge-zet, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het elektrische gereedschap Niet worden gebruikt door Personen die er Niet mee vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en Niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderden voor de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vasten zichn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, opzetgereedschappen en dergelijkke in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de teverrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties nicht möglichk.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu'suitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gezruikt.
b) Gebruik in elektrisch gereedschap alleen die accu's die waarvoor bestemd zich. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruekte accuuit de buurt van niedjes, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een overbrugging van de contacten kannen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onvoorspelbaar gedragen en brand, explosions of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130^ (265^) hunnen een explosie veroorzaken.
g) Volg alle instructies voor het opladen en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandeayaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.

Beschem de accu

tegenitte, bijv. ook gegencontinu zonlicht, vuur, water en vocht. Er bestaat explosie gevaar.

6. Service

a) Laat uw elektrische gereedschap alleen dooregkalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice.

Apparaatspecifieke veiligheidsvoerschriften voor slagschroefmachines

Draag gehoorbescherming fijdens het slag-schroeven. De inwerking van geluid kan gehoorverliesveroorzaken.

Zet het werkstuk vast. Een werkstuk dat is vast-gezet met lijmklemmen of een bankschroef, blijft beter op zichnplaats dan een met de hand vastgehouden werkstuk.

Houd het elektrische gereedschap stevig vast. Bij het vast- en losdraaien van schroeven kunnen kortstondig hoge reactiekrachten optreden.

Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het wegelt. Het gereedschap kan namelijk blijven haken, zodat u de controle over het apparaat verliest.

Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden utvoert waar bij de schroef met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact tussen een schroef en een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.

Originele accessoires/hulpstukken

• Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing of waarvan gebruik compatibel is met het apparaat.

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg hebben.

LET OP! Heet oppervlak. Er bestaat verbrandingsgevaar.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8年龄段 en door Personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezurecht staan of over het veilige gebruik van het apparaat zich geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderen mogen Niet met het apparaat spelen. Kinderen mogen zonder toezurecht geen reiniging en gebruikersonderhoud uithvoeren.
Wonneer het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.

De oplader is alleen geschikt voor gebruik binnenshuis.

WAARSCHUWING!

Wonneer het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantenservice van de fabrikant of een person met vergelijkbare kwalificaties, om risico's te voorkomen.

LET OPI!

Met deze oplader konnen alleen de volgende accu's worden opgeladen: PAP 20 A1/ PAP 20 A2/PAP 20 A3/PAP 20 B1/ PAP 20 B3/PAPS 204 A1/PAPS 208 A1.
Een actuele lijst met compatibele accu's is te vinden op www.Lidl.de/Akku.

Vóor de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt of in de oplader plaatst.

OPMERKING

Laad het.Accupack nooit op als de omgevingtemperatuur lager is dan 10^ of hoger is dan 40^. Als een lithium-ion-acculangere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^

Plaats het accurapacop de snellader 10 (zie afb.A).
Steek de stekker in het stopcontact. De groene laadcontrole-LED brandt even, daarna brandt de rode laadcontrole-LED 13
De groene controle-LED4 geeft aan dat het opladen is voltooid en dat het accupack 8 waar is voor gebruik.

LET OPI!

Als de rode controLEKnippert, is het occupack 8ververhit en kan het Niet worden opgeladen.
Als de rode en de groene controLEtegelijkertijd knipperen, is het.Accupack defect.

Schuif het accurac8 in het apparaat.
Schakel de oplader:tussen twee opeenvolgende laadccli minstens 15 minutesuit.Haal daarvoordste stekkeruit hetstopcontact.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupackplaatsen

Schuif de draairichtingschakelac2aar de middelste stand (blokkering). Klik het accupack 8ast in de handgreep.

Accupack uithetapparat nennen

Druk op de ontgrendelknog en neem het accupack it het apparatusat.

Status van de accu controleren

Druk voor controle van de accutoestand op de toets Accutoestand pie ook de hoofdafbeelding).

De toestand of resterende capacitit wordt als volgt door de accu-display-LED Hangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading - accu opladen

Riemclip monteren

Draai de bevestigingschroe3a los met een gewone kruskopschroevendraaier (niet meegeleverd).
Houd het gewenste gat van de riemclboven het gat van de schroefdraad.
Draai de bevestigingschroe weer vast.

In-/uitschakelen

Inschakelen

Druk op de aan-/uitknop en houd deze ingedrukt om het apparaat in te schakelen. Het LED-werklampje brandt bij een gedeel telijk of volledig ingedrukte aan-/uitknop Zo kunt u het werkvlak verlichten bij ongunstige Lichtomstandigheden.

Uitschakelen

Laat de aan-/uitknop los om het apparaatuit te schakelen.

Toerental/draaimoment instellen

Druk op de knop om het gewenste draaimoment stapsgewijs in te stellen. De gekozen draaaimomentstand worden aangegeven op de draaaimoment-indicatie 5
Licht drukken op de aan-/uitknop7 resulteert in een laag toerental en een laag draaimoment. Met toenemende druk worden het toerental en het draaimoment hoger.
Het draaaimoment hangt af van het gekozen toerental/draaaimoment en van de slagduur.

OPMERKING

Voor het aandraaien van welmoeren moeteker dekleinste draaimomentinstellingworden gekozen, om te voorkomen dat demoeren te strak worden aangedraaid.
De geintegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.

LET OP!

Het feitelijke draaimoment moet algid met een momentsleutel worden gecontroleerd!

Draairichting wijdigen

Wijzig de draairichting door de draairichtingschakelaar 2aar rechts resp. maar links te drukken.

Moerdop bevestigen

Plaats een van de meegeleverde moerdopen5 of de adapter 16 op de bithouder 1

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAARI! Schakel, voordat u werkzaamheden aan het apparaatuitvoert, eerst het apparaatuit en verwijder de accu.

Het apparaat is onderhoudsvrij.

Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Er mogen geen vloeistoffen in het apparaat terechtkommen.
Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
■ Als een lithium-ion-accu langere fictid moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% . Het optimale opslagkimaat is koel en droog.

OPMERKING

Niet-vermelde verwangingsonderdelen (zoals schakelaars)kestu bestellen via once servicehotline.

Garantie van KompernaßHandelsGmbH

Gechte klant,

U hebt op dit apparaat 5aar garantie vanaf de aankoopdatum. Indien dit product gebreken vertoont, hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen 5aar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van 5aar worden overlegd en dat kort worden omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een/New product retour. Met de reparatie of verwanging van het product begint er geen neue garantiperiode.

U hebt op de.Accupacks van de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezigee schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zich gemaatk.

Deze garantie vervaft wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefilaraal�uiu itgevoerd, vervalt de garantie.

Garantieperiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 391002_2201 als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op dechter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloden.

Met deze QR-codeogaatu directnaar de website vanLidlService(www.lidl-service.com)enkunt u met het invoeren van het artikelnummer (IAN) 391002_2201de gebruiksaanwijzingopenen.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Laat de stekker of het netsnoer alfijd verzangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

Service

NL ServiceNederland

Tel.: [phone]

E-Mail: [e-mail]

BE ServiceBelgi

Tel.: [phone]

E-Mail: [e-mail]

IAN 391002 2201

Importeur

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

Het product en de verpakking zijn recycleraar, vallen onder de uitgebreide producentenverantwoordelijkheid en worden geschienen ingezameld.

Deponeer elektrisch gereedschap. niet bij het huisvuil!

Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan

dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zich levensduur Niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.

Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Als uw oude apparaat persoonlijke gegevens bevat, bent u er zich verantwoordelijk voor deze te wissen voordat u het apparaat inlevert.

Verwijder de oude batterijen of accu's indien dit mogelijk is zonder het oude apparaat te vernietigen, voordat u het oude apparaat inlevert om het af te voeren en lever ze gescheiden in. Bij vast ingebouwde accu's moet er bij het afvoeren op worden gewezen dat het product een accu bevat.

Informatie over möglichkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeenteiniging.

Deponeer accu's nicht bij het huisvuil!

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden

gerecycled. Batterijen/accu's moeten als gevaarlijk afval worden behandeld en moeten waarom worden ingeleverd bij een bevoegde organiseatie (winkel, vakhandel, openbaar afvalpunt, commercieel afvalverwerkingsbedrijf). Batterijen/accu's konnen giftige zware metalen bevatten.

Deponeer batterijen/accu's daarom nicht bij het huisvuil, maar lever ze gescheiden in. Lever batterijen/accu'suitsuitend in ontladen toestand in.

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunter kunf afvoeren.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nods

geschieden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de vol-gende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de sheer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

Elettromagnetische compatibiliteit (2014/30/EU)

RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-2:2014

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 63000:2018

Type/apparaatbeschrijving: Accu-draaislagschroefmachine 20 V PASSP 20-Li A3

Productieaar: 06-2022

Serienummer: IAN 391002_2201

Bochum, 24-06-2022

Semi Uguzlu

Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wanner u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig online via www.kompernass.com of Telefonisch afhandelen.

Dit articlek kan vanwege de beperkte voorraad na korteijd uiterkocht zichn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 391002_2201) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Uvod 60
