Vrsta izdelka	Akumulatorski vrtalnik-vijačnik
Znamka	Parkside
Model	PBSPA 12 B2
Nazivna napetost	12 V
Hitrost prostega teka (1. hitrost)	0 - 460 min⁻¹
Hitrost prostega teka (2. hitrost)	0 - 1750 min⁻¹
Največji navor	35 Nm
Kapaciteta vpenjalne glave	0,8 - 10 mm
Teža (z baterijo)	približno 0,945 kg
Skupna teža (vključno s pripomočki)	približno 1,3 kg
Največji premer vrtanja (les)	19 mm
Raven zvočnega tlaka	76,8 dB(A)
Raven zvočne moči	87,8 dB(A)
Vibracije (vijačenje)	< 2,5 m/s²
Kapaciteta baterije	2,0 Ah (Li-Ion)
Čas polnjenja (baterija 2,0 Ah)	približno 1 ura
Število hitrosti	2
Nastavitev navora	20+1 položajev
Smer vrtenja	Desno / Levo z zaklepanjem
Osvetlitev	Delovna LED
Obseg dobave	Vrtalnik, 7 svedrov za les (3-10 mm), 25 nastavkov, torbica za shranjevanje, baterija, polnilnik, navodila za uporabo
Predvidena uporaba	Vijačenje in vrtanje v les, kovino in plastiko
Garancija	5 let (Francija in Belgija)
Vzdrževanje	Očistite z vlažno krpo; brez posebnega vzdrževanja
Na voljo so nadomestni deli	Vpenjalna glava vrtalnika (ref. 91105891), baterije, polnilniki

Pogosto zastavljena vprašanja - PBSPA 12 B2 PARKSIDE

Katere vrste materialov lahko vrtam z vrtalnikom Parkside PBSPA 12 B2?

Ta akumulatorski vrtalnik-vijačnik je namenjen vrtanju v les, kovino in plastiko. Največji premer vrtanja v les je 19 mm.

Kako spremenim smer vrtenja?

Uporabite stikalo za smer vrtenja (4), ki se nahaja nad stikalom za vklop/izklop. Potisnite ga levo za vrtenje v desno, desno za vrtenje v levo in na sredino za zaklepanje sprožilca. Pred spreminjanjem smeri počakajte, da se naprava popolnoma ustavi.

Koliko časa potrebuje za popolno napolnitev baterije?

S priporočenimi polnilniki (PLGK 12 A2/A3 itd.) je čas polnjenja za baterijo 2,0 Ah približno 60 minut. Za baterijo 1,5 Ah (PAPK 12 B2) je čas polnjenja približno 45 minut.

Kako nastavim navor privijanja?

Obrnite obroč za nastavitev navora (2) na enega od 20 oštevilčenih položajev za vijačenje ali na simbol vrtanja (dodatni položaj) za vrtanje. Nizka raven ustreza majhnemu navoru, idealnemu za občutljive vijake.

Kako vem, ali je treba baterijo napolniti?

Prikazovalnik stanja napolnjenosti (9) na vrtalniku prikazuje raven: rdeča-rumena-zelena = baterija polna, rdeča-rumena = napol napolnjena, rdeča = potrebno polnjenje. Držite stikalo za vklop/izklop pritisnjeno, da vidite prikaz.

Ali lahko uporabljam baterije drugih znamk?

Ne, uporabljajte samo baterije iz serije Parkside X 12 V TEAM (modeli PAPK 12 A3, PAPK 12 B3, PAPK 12 D1). Baterije polnite izključno s polnilniki iz iste serije.

Kako zamenjam sveder ali nastavek?

Obrnite hitro vpenjalno glavo (1) v smeri RELEASE (popuščanje), dokler odprtina ni dovolj široka. Orodje vstavite do konca, nato obrnite vpenjalno glavo v smeri GRIP (vpenjanje), da ga blokirate. Za odstranitev obrnite postopek. Zamenjava se izvede, ko je naprava ustavljena.

Kakšna je največja hitrost vrtenja?

Vrtalnik ima dve hitrosti: prva hitrost je od 0 do 460 vrt/min (za močno vijačenje), druga pa od 0 do 1750 vrt/min (za hitro vrtanje). Menjava hitrosti se izvede, ko je naprava ustavljena, prek izbirnika (3).

Kako očistim in vzdržujem svoj vrtalnik?

Prezračevalne reže in ohišje očistite z vlažno krpo ali krtačo. Ne uporabljajte vode ali topil. Naprava ne zahteva posebnega vzdrževanja. Pred čiščenjem odstranite baterijo.

Kaj storiti, če se vrtalnik ne zažene?

Najprej preverite, ali je baterija pravilno vstavljena in napolnjena. Prepričajte se, da stikalo za smer vrtenja ni v sredinskem položaju (zaklepanje). Če težave ne odpravite, se obrnite na servis Parkside (0800 919270 v Franciji).

NAVODILA ZA UPORABO PBSPA 12 B2 PARKSIDE

Komplet akumulatorskega vrtalnega vijačnika 12 V

Prevod originalnega navodila za uporabo

DE AT CH

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki....158

Caspolnjenja....159

Varnostna opozorila ....159

Simboli in oznake 159

Splošni varnostni predpisi za električna orodja....160

Varnostna navodilaza vrtalne stroje....163

Uporaba 164

Vstavljanje/odstranjevanje akumulatorske baterije....164

Preverjanje stanja na polnjenosti akumula torske baterije.... 164

Polnjenje akumulator ske baterije .... 164

Izbira prestave....165

Nastavitevsmerivrtenja....165

Nastavitev vrtilnega momenta......165

Menjavaorodja....165

Vklop/izklop 166

Čiščenje in vzdrževanje .....166

Ciščenje....166

Vzdrževanje....166

Shranjevanje......166

Odločili ste se za visokokakovosten izdelek.

Kakovost naprave je bila preverjena med postopkom proizvodnje in pri končnem preverjanju, s čimer je zagotovljeno pravilno delovanje vaše naprave. Kljub temu ni mogoče izključiti, da so v posameznih primerih v napravi oz. v ceveh ostanki vode ali maziv. To ni napaka ali pomanjkljivost in ni vzrok za skrb.

Izdelku so priložena navodila za uporabo. Vsebujejo pomembna navodila glede varnosti uporabe in odstranitve. Pred uporabo izdelka se seznanite z navodili za uporabo in varnostnimi navodili. Izdelek uporabljajte zgolj na opisani način in v naštete namene.

Navodila skrbno shranite in pri predaji naprave tretji osebi priložite tudi vso dokumentacijo.

Namen uporabe

Orodje je zasnovano za privijanje in od-vijanje vijakov, kakor tudi za vrtanje v les, kovino ali plastiko. Vsakršna uporaba, ki ni izrecno dovoljena v teh navodilih za uporabo, lahko povzroči škodo na orodju in predstavlja resno nevarnost za uporab-nika. Orodje je namenjeno odraslim ose-bam. Mladoletne osebe, starejše od 16 let, lahko orodje uporabljajo le pod nadzorom odrasle osebe.

Uporabnik je odgovoren za nezgode ali poškodbe drugih ljudi ali njihove lastnine. Proizvajalec ne jamči za škodo, nastalo zaradi nenamenske ali napačne uporabe.

To orodje ni primerno za uporabo v komercialne namene.

SI

V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja garancije. Orodje sodi v serijo Parkside X 12 V TEAM in ga lahko uporabljate z akumulatorskimi baterijami za serijo Parkside X 12 V TEAM. Akumulatorske baterije lahko polnite samo s polnilniki iz serije Parkside X 12 V TEAM.

Splošen opis

Slike poiščite na sprednji zložljivi strani.

Obseg dobave

Orodje vzemite iz embalaže in preverite, ali je popolno:

• Komplet akumulatorskega vrtalnega vijacnika
• 7 svedrov za les (3/4/5/6/7/8/10 mm)
• 25-delni komplet nastavkov
• torba za shranjevanje
• Akumulatorska baterija
• Polnilnik
• Navodila za uporabo

Pregled

1 Hitrovpenjalna glava
2 Prstan za nastavljanje vrtilnega momenta
3 Stikalo za izbiro prestave
4 Stikalo za izbiro smeri vrtenja
5 Akumulatorska baterija
6 Tipka za sprostitev akumulator- ske baterije
7 Površina ročaja
8 Stikalo za vklop/izklop
9 Prikaz stanja napolnjenosti aku- mulatorske baterije (3 LED-diode)
10 Delovna LED-svetilka

11 Odprtina vpenjalne glave
12 Držalo za nastavke
13 Nastavki
14 Sveder za les
15 Torba za shranjevanje
16 Polnilnik

Opis funkcij

Akumulatorski vrtalni vijačnik z dvema prestavama gonila ima 20+1-stopenjsko nastavitev navora, vrtenje v desno/levo in delovno lučko LED.

Funkcije posameznih delov so opisane v nadaljevanju.

Tehnični podatki

Komplet akumulatorskega vrtalnega vijacnika .... PBSPA 12 B2

Napetost orodja U .... 12 V=Število vrtljajev v prostem teku n _0

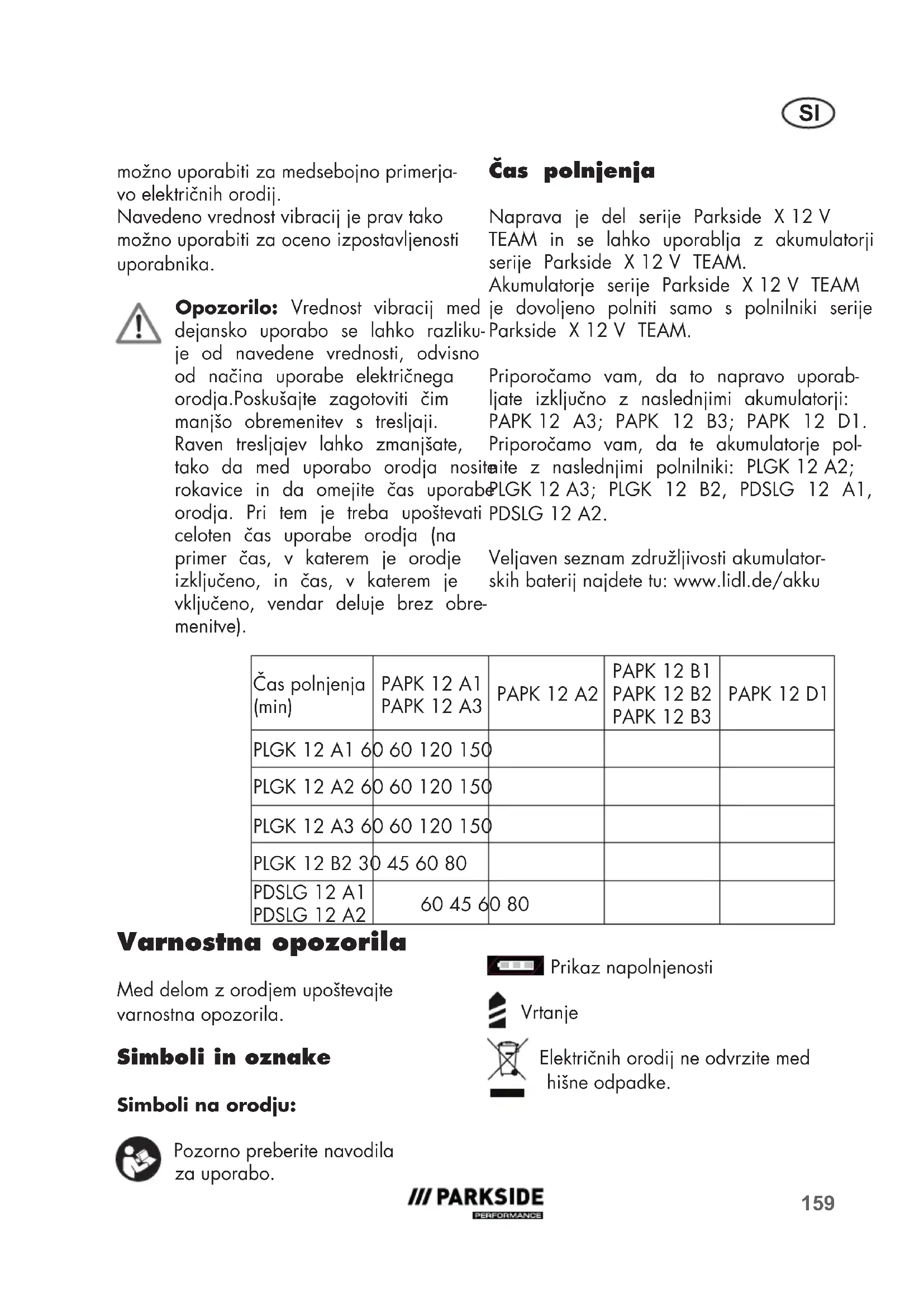

možno uporabiti za medsebojno primerjava električnih orodij.

Navedeno vrednost vibracij je prav tako možno uporabiti za oceno izpostavljenosti uporabnika.

Čas polnjenja

Naprava je del serije Parkside X 12 V

TEAM in se lahko uporablja z akumulatorji serije Parkside X 12 V TEAM.

Akumulatorje serije Parkside X 12 V TEAM

Opozorilo: Vrednost vibracij med dejansko uporabo se lahko razlikuje od navedene vrednosti, odvisno od načina uporabe električnega orodja. Poskušajte zagotoviti čim manjšo obremenitev s tresljaji. Raven tresljajev lahko zmanjšate, tako da med uporabo orodja nosi rokavice in da omejite čas uporab orodja. Pri tem je treba upoštevati celoten čas uporabe orodja (na primer čas, v katerem je orodje izključeno, in čas, v katerem je vključeno, vendar deluje brez obremenitve).

je dovoljeno polniti samo s polnilniki serije Parkside X 12 V TEAM.

Priporočamo vam, da to napravo uporabljate izključno z naslednjimi akumulatorji:

PAPK 12 A3; PAPK 12 B3; PAPK 12 D1.

Priporočamo vam, da te akumulatorje pol-

teite z naslednjimi polnilniki: PLGK 12 A2;

PLGK 12 A3; PLGK 12 B2, PDSLG 12 A1, PDSLG 12 A2.

Veljaven seznam združljivosti akumulatorskih baterij najdete tu: www.lidl.de/akku

Čas polnjenja (min)	PAPK 12 A1 PAPK 12 A3	PAPK 12 A2	PAPK 12 B1 PAPK 12 B2 PAPK 12 B3	PAPK 12 D1
PLGK 12 A1 60	60 120 150
PLGK 12 A2 60	60 120 150
PLGK 12 A3 60	60 120 150
PLGK 12 B2 30	45 60 80
PDSLG 12 A1 PDSLG 12 A2	60 45 60	80

Varnostna opozorila

Med delom z orodjem upoštevajte varnostna opozorila.

Simboli in oznake

Simboli na orodju:

Pozorno preberite navodila za uporabo.

Prikaz napolnjenosti

Vrtanje

Električnih orodij ne odvrzite med hišne odpadke.

SI

Slikovne oznake na priboru:

Nosite zaščitna očala

Nosite zaščito sluha

Nosite zaščito za usta

Simboli v navodilih za uporabo

Znaki za nevarnost z napotki za preprečevanje osebne in materialne škode

Znak za nevarnost z navodili za preprečitev telesnih poškodb zaradi električnega udara

Znaki za navodilo z napotki za preprečevanje škode

Znaki za napotek z informacijami o primernem rokovanju z napravo

Splošni varnostni predpisi za električna orodja

OPOZORILO! Preberite vsa varnostna opozorila, navodila, ilustracije in tehnične podatke, s katerimi je opremljeno to električno orodje.

Neupoštevanje varnostnih navodil in opozoril lahko povzroči električni udar, požar in/ali težke poškodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

Pojem „električno orodje“, uporabljen v varnostnih navodilih, se nanaša na električna orodja s priklopom na omrežje (s priključnim kablom) in na akumulatorska električna orodja (brez priključnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode.

b) Električnega orodja ne upo-rabljajte v okolju, kjer obstaja nevarnost eksplozije in v kate-rem se nahajajo gorljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo.

c) Ne dovolite otrokom in drugim osebam, da bi se med delom približale električnemu orodju. Druge osebe lahko odvrnejo vašo po-zornost in izgubili boste nadzor nad orodjem.

2) ELEKTRIČNA VARNOST:

a) Priključni vtič električnega orodja mora ustrezati vtičnici. V nobenem primeru vtiča ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitno ozemljenimi električnimi orodji ni dovoljena. Nespremenjen vtič in ustrezna vtičnica zmanjšujeta nevarnost električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.

c) Električno orodje zavarujte pred dežjem in vlago. Vstop vode v električno orodje povečuje nevarnost električnega udara.

d) Električnega kabla ne upo-rabljajte za prenašanje ali obe-

šanje električnega orodja in ne vlecite vtiča iz vtičnice tako, da vlečete za kabel. Kabel zavarujte pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovan ali zavozlan kabel povečuje nevarnost električnega udara.

e) Če električno orodje uporabljate na prostem, uporabljajte samo podaljšek, ki je primeren za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električnega udara.

f) Če se uporabi električnega orodja v vlažnem okolju ni mogoče izogniti, uporabite zaščitno stikalo za udarne tokove. Uporaba zaščitnega stikala za udarne tokove zmanjša tveganje električnega udara.

3) VARNOST OSEB

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Električnega orodja ne uporabljajte, ko ste utrujeni ali pod vplivom mamil, alkohola oziroma zdravil. En sam trenutek nepazljivosti pri uporabi električnega orodja ima lahko za posledico resne telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer nedrsečih zaščitnih čevljev, zaščitne čelade ali glušnikov, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu vklopu orodja. Preden električno orodje priključite na električno omrežje, ga dvignete ali prenašate, se prepričajte, da je izključeno. Če pri nošenju električne-ga orodja držite prst na stikalu ali će

vklopljeno orodje priključite na omrežje, lahko pride do nesreče.

d) Pred vklopom z električnega orodja odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahaja na vrtečem se delu orodja, lahko povzročita nezgodo.

e) Izogibajte se nenormalni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje.

f) Uporabljajte primerno obleko. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice naj se ne približujejo premikajočim se delom orodja. Premikajoči se deli orodja lahko zagrabijo ohlapno obleko, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in prestrezanje prahu, jih namestite in zagotovite njihovo pravilno uporabo. Če so na voljo priključki za odsesavanje in lovilnik prahu, se prepričajte, da so pravilno priklopljeni in da jih pravilno uporabljate.

h) Ne pustite se preslepiti lažnemu občutku varnosti in ne zane-marjajte varnostnih navodil za električna orodja, tudi će po večkratni uporabi električno orodje dobro poznate. Nepazljivo ravnanje lahko v nekaj delčkih sekunde povzroči hude poškodbe.

4) UPORABA IN RAVNANJE Z ELEKTRIČNIM ORODJEM

a) Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje določenega dela. Z ustreznim električnim orodjem boste

SI

delali bolje in varneje v predvidenem območju zmogljivosti.

b) Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, preden se lotite nastavitev orodja, zamenjate pribor ali odložite orodje. Ta previdnostni ukrep onemogoča nenamerni zagon električnega orodja.
d) Električno verižno orodje, ki ga ne uporabljate, shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, ne dovolite uporabljati orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električno orodje in vpenjalne nastavke skrbno negujte. Prepričajte se, da gibljivi deli delujejo brezhibno in da niso stisnjeni. Prav tako ne smejo biti zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja. Pred ponovno uporabo je treba poškodovani del orodja popraviti. Vzrok za številne nezgode so prav slabo vzdrževana električna orodja.
f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
g) Električno orodje, pribor, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.

h) Skrbite za to, da so ročaji in prijemalne površine suhi, čisti in brez olja ali masti. Spolzki ročaji in prijemalne površine ne omogočajo varne uporabe in nadzora nad električnim orodjem v nepredvidenih situacijah.
5) SKRBNO RAVNANJE Z AKUMULATORSKIMI ORODJI IN NJIHOVA UPORABA
a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, će ga uporabite za polnjenje drugih vrst akumulatorskih baterij.
b) Za pogon električnih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar.
c) Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontak- tov. Kratek stik med kontakti akumula- torske baterije lahko povzroči opekline ali požar.
d) Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poiščite zdravniško pomoč. Iztekajoča tekočina lahko povzroči draženje koje in opekline.
e) Ne uporabljajte poškodovanih

ali predelanih akumulatorskih baterij. Poškodovane ali predelane akumulatorske baterije se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozije ali poškodbe.

f) Akumulatorskih baterij ne iz-postavljajte ognju ali previsokim temperaturam. Ogenj ali temperature, višje od 130 °C, lahko povzročijo eksplozijo.
g) Upoštevajte vsa navodila za polnjenje in akumulatorske baterije ali akumulatorskega orodja nikoli ne polnite izven temperaturnega območja, navedenega v navodilih za uporabo.

Nepravilno polnjenje ali polnjenje izven dovoljenega temperaturnega območja lahko uniči akumulatorsko baterijo in poveča nevarnost požara.

6) SERVIS

a) Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le tako bo tudi vnaprej zagotovljena varna raba električnega orodja.
b) Poškodovanih akumulatorjev ne popravljajte. Kakršna koli popravila akumulatorskih baterij lahko izvaja samo proizvajalec ali njegovi pooblaščeni serviserji.

Varnostna navodila za vrtalne stroje

1) Varnostna navodila za vsa dela
a) Kadar izvajate dela, pri katerih bi lahko delovno orodje ali vijaki prišli v stik s skritimi električnimi napeljavami, držite

električno orodje za izolirane površine ročaja. Stik z napeljavo pod napetostjo lahko spravi pod na- petost tudi kovinske dele naprave in povzroči električni udar.

b) Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE. Sicer lahko pride do električnega udara ali požara.
2) VARNOSTNA OPOZORILA ZA UPORABO DOLGIH SVEDROV
a) Pri delu nikakor ne prekoračite največjega števila vrtljajev, ki je dovoljeno za sveder. Pri višjih številih vrtljajev se lahko sveder nekoliko zvije, će se prosto vrti brez stika z obdelovancem, kar lahko povzroči poškodbe.
b) Vedno začnite vrtati z nižjim številom vrtljajev in ko je sveder v stiku z obdelovancem. Pri višjih številih vrtljajev se lahko sveder nekoliko zvije, če se prosto vrti brez stika z obdelovancem, kar lahko povzroči poškodbe.
c) Na sveder pritiskajte le v vzdolžni smeri in pri tem ne uporabljajte prevelike sile. Svedri se lahko zvijejo in se posledično zlo-mijo ali povzročijo izgubo nadzora in telesne poškodbe.

3) DRUGA TVEGANJA

Tudi će to električno orodje uporabljate v skladu s predpisi, se pri njegovi uporabi pojavlja nekaj tveganj. Naslednje nevarnosti se lahko pojavijo v povezavi s konstrukcijo in izvedbo tega električnega orodja:

a) ureznine,
b) poškodbe sluha, će ne uporabljate ustrezne zaščite za sluh,

SI

c) vpliv na zdravje zaradi tresljajev, ki se prenašajo na dlani in roke, će orodje uporabljate dlje časa oziroma ga ne uporabljate in vzdržujte pravilno.

Opozorilo! Električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih pogojih vpliva na aktivne in pasivne medicinske vsadke. Da bi zmanjšali nevarnost resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo orodja posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Upoštevajte varnostna opozorila in navodila za polnjenje in pravilno uporabo v navodilih za uporabo polnilnika serije Parkside X 12 V Team. Podroben opis postopka polnjenja in druge informacije najdete v ločenih navodilih za uporabo.

Uporaba

Vzemite akumulator iz izdelka, da preprečite nenameren zagon. Obstaja nevarnost telesnih poškodb!

Pazite, da temperatura okolja med delom ne preseže 50 °C in ne pade pod -20 °C.

Vstavljanje/odstranjevanje akumulatorske baterije

1. Če želite akumulatorsko baterijo (5) odstraniti iz orodja, pritisnite tipko za

sprostitev (6) na akumulatorski bateriji in izvlecite akumulatorsko baterijo.

1. Akumulatorsko baterijo (5) vstavite ob vodilu v orodje. Slišno se zaskoči.

Preverjanje stanja na polnjenosti akumula torske baterije

Prikaz stanja napolnjenosti (9) prikazuje stanje napolnjenosti akumulatorske baterije (5).

- Prižge se ustrezna LED-dioda, ki prika-zuje stanje napolnjenosti akumulatorske baterije med delovanjem orodja. V ta namen držite pritisnjeno stikalo za vklop (8).

rdeča-rumena-zelena = akumulatorska baterija je napolnjena rdeča-rumena = akumulatorska baterje napolnjena pribl. do polovice rdeča = akumulatorsko baterijo je treba

Polnjenje akumulator ske baterije

Pred polnjenjem počakajte, da se segreta akumulatorska baterija ohladi.

Akumulatorsko baterijo (5) napolnite, ko sveti le še rdeča LED-dioda indikatorja napolnjenosti.

1. Po potrebi vzemite akumulatorsko baterijo (5) iz orodja.
2. Potisnite akumulatorsko baterijo (5) v odprtino polnilnika (16).
3. Polnilnik (16) priklopite v vtičnico. Rdeča LED-dioda indikatorja napolnjenosti na polnilniku (16) sveti, dokler se

akumulatorska baterija (5) polni. Ko zasveti zelena LED-dioda na polnilniku (16), je akumulatorska baterija (5) na-polnjena.

1. Po polnjenju odklopite polnilnik (16) z električnega omrežja.
2. Odstranite akumulatorsko baterijo (5) iz polnilnika (16).

Pregled kontrolnih LED-prikazov na polnilniku (16):

Zelena LED-lučka sveti brez vstavljenega akumulatorja:

Polnilnik je pripravljen za uporabo

Zelena LED-lučka sveti:

Rdeča LED-lučka sveti: Akumulator se polni

Rdeča LED-lučka utripa: Napaka

Izbira prestave

Potisnite stikalo za izbiro prestave (3) v položaj 1 ali 2 glede na to, ali želite nastaviti nižje ali višje število vrtljajev.

Prestavo lahko spreminjate le ko orodje miruje!

Nastavitev smeri vrtenja

S stikalom za izbiro smeri vrtenja lahko izberete smer vrtenja orodja (v desno ali levo) ter orodje zavarujete pred nenamernim vklopom. Puščica na stikalu za smer vrtenja navaja smer za delo.

1. Počakajte, da se orodje zaustavi.
2. Vrtenje v desno: stikalo za izbiro smeri vrtenja (4) potisnite v desno.

1. Vrtenje v levo: stikalo za izbiro smeri vrtenja (4) potisnite v levo.

1. Gumb za varnostno zaporo vklopa: stikalo za izbiro smeri vrtenja premaknite v srednji položaj.

Stikalo za izbiro smeri vrtenja lahko preklapljate le, ko orodje miruje!

Nastavitev vrtilnega momenta

Največji vrtilni moment lahko vnaprej nastavite z vrtenjem obroča za nastavljanje vrtilnega momenta (2). Na voljo je 20+1 stopnja vrtilnega momenta.

1. Izberite želeni vrtilni moment z vrtenjem prstana za nastavitev vrtilnega momenta (3). Stopnja 1 -> najnižji vrtilni moment. Stopnja ➡ -> najvišji vrtilni moment.

Vijačenje: stopnje 1 - 20

Vrtanje: stopnja

1. Začnite z nižjo stopnjo vrtilnega momenta in jo po potrebi povečajte.

Prstan za nastavljanje vrtilnega momenta lahko obračate samo med mirovanjem !

Ko je dosežena vnaprej nastavljena meja vrtilnega momenta, boste zaslišali regljanje. Ta zvok prihaja od drsne sklopke.

Menjava orodja

Samodejna zapora vretena omogoča zamenjavo orodja tudi pri mirovanju motorja.

1. Zavrtite hitrovpenjalno vrtalno glavo (1) v smeri RELEASE dokler odprtina vrtalne glave (11) ni dovolj velika, da lahko sprejme orodje.

SI

1. Potisnite nastavek kar se da globoko v hitrovpenjalno glavo (1).
2. Zavrtite hitrovpenjalno vrtalno glavo v smeri GRIP da orodje pritrdite.
3. Nastavek odstranite tako, da odvijete hitrovpenjalno glavo (1) in ga izvlečete.

Vklop/izklop

S stikalom za vklop/izklop (8) lahko brezstopenjsko uravnavate število vrtljajev. Bolj kot pritisnete na stikalo za vklop/izklop, večje je število vrtljajev.

1. Za vklop orodja pritisnite stikalo za vklop in izklop (8). Delovna LED-svetilka (10) med uporabo sveti.
2. Za izklop izpustite stikalo za vklop/izklop (8). Delovna lučka (10) sveti še pribl. 10 sekund potem, ko spustite stikalo za vklop/izklop (8).
   Ko je stikalo za izbiro smeri vrtenja (4) v srednjem položaju, je orodje zavarovano pred vklopom.

Čiščenje in vzdrževanje

Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, naj opravi naš servisni center. Uporabljajte samo originalne dele. Nevarnost poškodb!

Pred kakršnimi koli deli na orodju tega izključite in odstranite akumulatorsko baterijo.

Orodje redno čistite in opravljajte naslednja vzdrževalna dela. S tem boste zagotovili dolgo življenjsko dobo in varno uporabo orodja.

Čiščenje

Orodja ni dovoljeno škropiti z vodo ali ga vanjo polagati. Sicer obstaja nevarnost električnega udara!

- Poskrbite, da bodo prezračevalne reže, ohišje motorja in ročaji vedno čisti. Za čiščenje uporabljajte vlažno krpo ali ščetko.

Ne uporabljajte čistilnih sredstev oz. to- pil. Tako bi lahko orodje nepopravljivo poškodovali.

Vzdrževanje

Naprava ne potrebuje vzdrževanja.

Shranjevanje

• Orodje hranite na suhem, neprašnem mestu izven dosega otrok.
• Optimalna temperatura za skladiščenje akumulatorske baterije je med 0 °C in 45 °C. Izogibajte se ekstremnemu mrazu ali vročini pri shranjevanju, da akumulatorska baterija ne izgubi svoje moči.

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 60 mesecev od datuma izročitve blaga. Datum izročit- ve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljiati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

SI

Odstranjevanje med odpadke/varstvo okolja

Napravo, pribor in embalažo oddajte za predelavo na okolju prijazen način.

Električnih naprav ni dovoljeno odlagati med gospodinjske odpadke.

Direktiva 2012/19/EU o odpadni električni in elektronski opremi: Odsluženo električno opremo je treba zbirati ločeno in jo oddati za predelavo na okoljsko primeren način.

Odvisno od prenosa Direktive v nacionalno pravo so vam na voljo naslednje možnosti:

- odsluženo opremo lahko oddate na prodajnem mestu: Distributerji živil s skupno prodajno površino najmanj 800 kvadratnih metrov, ki večkrat letno ali trajno nudijo in naredijo dostopno električno in elektronsko opremo. Distributerji morajo pri dobavi nove električne ali elektronske opreme končnemu uporabniku na mestu dobave ali v njegovi neposredni bližini brezplačno vzeti nazaj odpadno opremo končnega uporabnika, ki je enake vrste kot nova oprema in načeloma izpolnjuje enake funkcije kot nova oprema, ravno tako morajo na željo končnega uporabnika, ki pri njih ne kupi električne ali elektronske opreme, v maloprodajni trgovini ali v njeni neposredni bližini vzeti nazaj do tri odpadne naprave ene vrste opreme, će te nimajo nobene zunanje mere, daljše od 25 cm.

- ali na uradnem zbirališču: Napravo oddajte pri podjetju, ki se ukvarja z recikliranjem. Uporabljene dele iz umetne mase in kovinske dele je mogoče ločiti po vrstah materialov in jih tako oddati za recikliranje. V zvezi s tem povprašajte našo servisno službo.

- ali pa jo pošljete nazaj proizvajalcu/osebi, ki jo je dala na trg: Odstranjevanje vaših okvarjenih poslanih naprav izvedemo brezplačno. V zvezi s tem povprašajte našo servisno službo.

To ne velja za pribor in pripomočke za odpadno opremo, če nimajo električnih sestavnih delov.

Nadomestni deli / Pribor

Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop

Če imate težave s postopkom naročanja, uporabite obrazec za stik. Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 167).

1 Vpenjalna glava 91105891

SI	Prevod originalne izjaveo skladnosti CE
S tem potrjujemo, daAkumulatorskega vrtalnega vijacnikamodel PBSPA 12 B2Serijska številka 000001 - 161000ustreza veljavnim verzijam zadevnih smernic Evropske unije:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila:
EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • EN 62471:2008EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN 55014-2:1997/A2:2008EN IEC 55014-2:2021 • IEC 62471:2006 • EN IEC 63000:2018
Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec:
CEGrizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY15.07.2022	Christian FrankPooblaščena oseba za dokumentacijo

* Zgoraj opisani predmet izjave izpolnjuje predpise direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi.

20220614_rev02_mt

Prevod originalnega navodila za uporabo

DE AT CH

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Splošni opis ....127

Obseg dobave 128

Pregled 128

Slikovni znaki na polnilniku ...... 129

Splošni varnostni predpisi 129

Pravilna uporaba polnilnika akumulatorskih baterij....131

Postopek polnjenja ......132

Vstavljanje/odstranjevanje akumulatorske baterije....132

Preverjanje stanja napolnjenosti akumulatorske baterije.... 133

Polnjenje akumulatorske baterije ..... 133

Odločili ste se za visokokakovosten izdelek.

Kakovost naprave je bila preverjena med postopkom proizvodnje in pri končnem preverjanju, s čimer je zagotovljeno pravilno delovanje vaše naprave.

Izdelku so priložena navodila za uporabo. Vsebujejo pomembna navodila glede varnosti uporabe in odstranitve. Pred uporabo izdelka se seznanite z navodili za uporabo in varnostnimi navodili. Izdelek uporabljajte zgolj na opisani način in v naštete namene. Navodila skrbno shranite in pri predaji naprave tretji osebi priložite tudi vso dokumentacijo.

Namen uporabe

Akumulator in polnilnik je treba uporabljati v povezavi s serijsko napravo »Parkside X 12 V Team«. Akumulatorska baterija je združljiva z vsemi orodji serije Parkside X 12 V Team. Vsakršna uporaba, ki ni izrecno dovoljena v teh navodilih za uporabo, lahko povzroči škodo na orodju in predstavlja resno nevarnost za uporabnika. To orodje ni primerno za uporabo v komercialne namene. V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja garancije.

Proizvajalec ne jamči za škodo, nastalo zaradi nenamenske ali napačne uporabe.

Splošni opis

Embalažo odstranite v skladu s predpisi.

Pregled

A 1 Akumulatorska baterija

2 Tipka za sprostitev
3 Polnilnik
4 Rdeča LED-dioda
5 Zelena LED-dioda

Technische Daten

Akumulatorska baterija (Li-Ion)....PAPK 12 A3

Stevilo celic 3
Nazivna napetost....12 V==
Kapaciteta 2 Ah
Energije 24 Wh
Čas polnjenja....pribl. 1 h
Temperatura ...... maks. 50 °C
Postopek polnjenja....4–40 °C
Delovanje ...... -20–50 °C
Skladiščenje 0–45 °C

Polnilnik ......PLGK 12 A3

Zaščitni razred....□ II

Čas polnjenja

Priporočamo vam, da to napravo uporabljate izključno z naslednjimi akumulatorji: PAPK 12 A3, PAPK 12 B3, PAPK 12 D1. Priporočamo vam, da te akumulatorje polnite z naslednjimi polnilniki: PLGK 12 A2, PLGK 12 A3, PLGK 12 B2, PDSLG 12 A1, PDSLG 12 A2.

Veljaven seznam združljivosti akumulatorskih baterij najdete tu: www.lidl.de/akku

Čas polnjenja (min)	PAPK 12 A1 PAPK 12 A3	PAPK 12 A2
PLGK 12 A1 60	60
PLGK 12 A2 60	60
PLGK 12 A3 60	60
PLGK 12 B2 30	45
PDSLG 12 A1	60 45
Čas polnjenja (min)	PAPK 12 B1 PAPK 12 B2 PAPK 12 B3	PAPK 12 D1
PLGK 12 A1	120	150
PLGK 12 A2	120	150
PLGK 12 A3	120	150
PLGK 12 B2	60 80
PDSLG 12 A1	60 80

Varnostna navodila

To napravo lahko uporabljajo ot-roci, stari 8 let ali več, ter osebe z omejenimi fizičnimi, senzoričnimi ali mentalnimi sposobnostmi ali osebe s pomanjkanjem znanja in izkušenj, će so nadzorovani ali so bili poučeni o varni uporabi naprave in razumejo morebitne nevarnosti. Otroci se z napravo ne smejo igrati. Otroci ne smejo čistiti ali vzdrževati naprave brez nadzora.

Simboli v navodilih za uporabo

Znaki za nevarnost z napotki za preprečevanje osebne in materialne škode

Znak za nevarnost z navodili za preprečitev telesnih poškodb zaradi električnega udara

Znaki za napotek z informa- cijami o primernem rokova- nju z napravo

Slikovni znaki na baterijah

Ta akumulatorska baterija sodi v serijo Parkside

X 12 V TEAM

Pozorno preberite navodila za uporabo.

Akumulatorskih baterij ne mečite med gospodinjske odpadke, v ogenj ali vodo.

Akumulatorske baterije/naprave ne izpostavljajte močnim sončnim in ne odlagajte na grelne naprave (max. 50 °C).

Akumulatorske baterije od- dajte na zbirno mesto starih baterij, kjer jih bodo okolju prijazno reciklirali

Električnih naprav ne odvrzite med hišne odpadke

Slikovni znaki na polnilniku

Orodje sodi v serijo Parkside X 12 V TEAM.

Pozor!

Pozorno preberite navodila za uporabo.

Polnilnik je primeren samo za uporabo v prostorih.

Varovalka orodja

Razred zaščite II (dvojna izolacija)

Električnih orodij ne odvrzite med hišne odpadke.

Splošni varnostni predpisi

Pozor! Pri uporabi električnih orodij je treba kot zaščito proti električnemu udaru, nevarnosti poškodb in požara upoštevati naslednje varnostne ukrepe:

Krbno ravnanje z akumulatorskimi električnimi orodji in njihova uporaba

• Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvaja-lec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, će ga uporabite za polnjenje drugih vrst akumulator-skih baterij.
• Za pogon električnih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar.
• Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
• Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poiščite zdravniško pomoč. Iztekajoča tekoči-

na lahko povzroči draženje koje in opekline.

- Ne uporabljajte poškodovanih ali predelanih akumulatorskih baterij. Poškodovane ali predelane akumulatorske baterije se lahko obnašajo nepredvidljivo in povzročijo požar, eksplozije ali poškodbe.

- Akumulatorskih baterij ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature, višje od 130 °C, lahko povzročijo eksplozijo.

- Upoštevajte vsa navodila za polnjenje in akumulatorske baterije ali akumulatorskega orodja nikoli ne polnite izven temperaturnega območja, na-vedenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dovoljenega temperaturnega območja lahko uniči akumulatorsko baterijo in poveča nevarnost požara.

Servis

- Poškodovanih akumulatorjev ne popravljajte. Kakršna koli popravila akumulatorskih baterij lahko izvaja samo proizvajalec ali njegovi pooblaščeni serviserji.

Posebna varnostna navodila za brez ično

- Preden vstavite akumulatorsko baterijo, se prepričajte, da je orodje izklopljeno. Namestitev akumulatorske baterije v vklopljeno električno orodje lahko povzroči nesrečo.

- Baterije polnite le v zaprtih prostorih, saj je polnilnik namenjen le uporabi v notranjosti.

- Da zmanjšate nevarnost električnega udara, pred čiščenjem izvlecite vtič polnilnika iz vtičnice.

- Akumulatorske baterije ne izpostavljajte močnim sončnim žarkom dlje časa in je ne odlagajte na grelne naprave. Akumulatorska baterija je občutljiva na vročino in obstaja nevarnost eksplozije.

- Pred polnjenjem počakajte, da se segreta akumulatorska baterija ohladi.

- Akumulatorske baterije ne odpirajte in jo zaščitite pred mehanskimi poškodbami. Obstaja nevarnost kratkega stika in uhajanja hlapov, ki dražijo dihala. Poskrbite za svež zrak in se dodatno posvetujte z zdravnikom.

- Ne uporabljajte baterij, ki jih ni možno ponovno na- polniti!

Pravilna uporaba polnilnika akumulatorskih baterij

- Otroke nadzorujte, da se ne bodo igrali z orodjem.

- Pred vsako uporabo preverite polnilnik, kabel in vtič. Popravlja jih lahko samo usposobljeno strokovno osebje in to izključno z originalnimi nadome-stnimi deli. Poškodovanega polnilnika ne uporabljajte in ga ne odpirajte. Le tako bo tudi vnaprej zagotovljena varna raba orodja.

- Bodite pozorni, da omrežna napetost ustreza podatkom na tipski ploščici na polnilniku. Sicer obstaja nevarnost električnega udara.

- Polnilnik zavarujte pred umazanijo, vlago in dežjem. Polnilnika nikoli ne uporabljajte na prostem. Umazanija in vdor vode povečujeta tveganje električnega udara.

- Polnilnik je dovoljeno uporabljati samo z ustreznimi akumulatorji serije Parkside X 12 V Team. Polnjenja drugih akumulatorjev lahko povzroči telesne poškodbe ali požar.

- Preprečite mehanske poškodbe polnilnika. Povzročijo lahko kratek stik v notranjosti aparata.

SI

• Polnilnika ne uporabljajte na gorljivi podlagi (npr. papirju, blagu). Zaradi segrevanja med polnjenjem obstaja nevarnost požara.
• Če se poškoduje priključni ka-bel tega orodja, naj ga zaradi varnostnih razlogov zamenja proizvajalec, njegova servisna služba ali ustrezno usposobljen strokovnjak.
• Akumulatorska baterija vašega orodja je dobavlje-na le deloma napolnjena, zato jo je treba pred prvo uporabo povsem napolniti.
  Vstavite akumulatorsko baterijo v podnožje in priklopite polnilnik na električno omrežje.
• Ha az akkumulátor teljesen feltöltödött, akkor húzza ki a hálózati csatlakozódugót és vegye le a töltöt a készülékről.
• V polnilniku ne polnite baterij, ki niso namenjene ponovnemu polnjenju.
• Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE. Sicer lahko pride do električnega udara ali požara.

Postopek polnjenja

Akumulatorske baterije ne izpostavljanje ekstremnim razmeram, kot so vročina in udarci. Nevarnost poškodb zaradi iztekajoče elektrolitske raztopine! V primeru stika z očmi in kožo prizadeto mesto sperite z vodo ali nevtralizatorjem ter obiščite zdravnika.

Akumulatorsko baterijo polnite samo v suhih prostorih. Preden priključite polnilnik, se prepričajte, da so zunanje površine akumulatorske baterije čiste in suhe. Nevarnost poškodb zaradi električnega udara.

Pred vzdrževalnimi deli orodje izklopite in odstranite akumulatorsko baterijo.

Akumulator doseže polno kapaciteto šele po večkratnem polnjenju.

• Pred prvo uporabo akumulatorsko baterijo napolnite. Akumulatorske baterije ne polnite večkrat zapored po malo.
• Za polnjenje akumulatorskih baterij uporabljajte izključno polnilnik serije Parkside X 12 V Team.
• Bistveno krajši čas delovanja, čeprav ste baterijo napolnili, je znak, da je akumulatorska baterija iztrošena in da jo je treba zamenjati. Uporabite samo originalno nadomestno akumulatorsko baterijo serije Parkside X 12 V Team, ki jo lahko kupite pri na pooblaščenem servisu.
• V vsakem primeru upoštevajte vsa veljavna varnostna navodila ter predpise in nasvete za varstvo okolja.
• Okvare, ki nastanejo kot posledica nepravilne uporabe, so izključene iz garancije.

Vstavljanje/odstranjevanje akumulatorske baterije

1. Če želite akumulatorsko baterijo (1) odstraniti iz orodja, pritisnite tipko za sprostitev (2) na akumulatorski bateriji in izvlecite baterijo.

2. Akumulatorsko baterijo (1) vstavite ob vodilu v orodje. Baterija se slišno zaskoči.

Akumulatorsko baterijo vstavite šele, ko je akumulatorsko orodje pripravljeno za uporabo.

Preverjanje stanja napolnjenosti akumulatorske baterije

Prikaz stanja napolnjenosti prikazuje stanje napolnjenosti akumulatorske baterije (1).

- Napolnjenost akumulatorja se prikaže z vklopom ustrezne lučke LED, ko naprava deluje. V ta namen pritisnite stikalo za vklop.

rdeča-rumena-zelena = akumulatorska baterija je napolnjena

rdeča-rumena = akumulatorska baterija je napolnjena pribl. do polovice

rdeča = akumulatorsko baterijo je treba napolniti

Polnjenje akumulatorske baterije

Pred polnjenjem počakajte, da se segreta akumulatorska baterija ohladi.

Akumulatorsko baterijo (1) napolnite, ko sveti le še rdeča LED-dioda indikatorja napolnjenosti.

1. Po potrebi vzemite akumulatorsko baterijo (1) iz orodja.

2. Potisnite akumulatorsko baterijo (1) v odprtino polnilnika (3).

3. Polnilnik (3) priklopite v vtičnico.

4. Po polnjenju odklopite polnilnik (3) z električnega omrežja.
5. Odstranite akumulatorsko baterijo (1) iz polnilnika (3).

Pregled LED-indikatorjev na polnilniku (3):

Akumulatorska baterija ni vstavljena in sveti zelena LED-dioda (5): polnilnik je pripravljen na uporabo.

Zelena LED-dioda (5) sveti: akumubaterija je napolnjena.

Rdeča LED-dioda (4) sveti: akumulatorska baterija se polni.

Rdeča (4) in zelena LED-lučka (5) utripata:

Motnja

• Bistveno krajši čas delovanja, čeprav ste baterijo napolnili, je znak, da je akumulatorska baterija iztrošena in da jo je treba zamenjati. Uporabljajte samo originalne nadomestne akumulatorske baterije, ki jih lahko naročite pri servisni službi.
• V vsakem primeru upoštevajte vsa veljavna varnostna navodila ter predpise in nasvete za varovanje okolja (glejte „Odstranjevanje/varstvo okolja“).

Shranjevanje

• Če nameravate orodje shraniti za dlje časa (npr. čez zimo), odstranite akumulatorsko baterijo.
• Če akumulatorsko baterijo shranite za dlje časa, na približno 3 mesece

SI

preverite napolnjenost in akumulatorsko baterijo po potrebi napolnite.

- Temperatura za skladiščenje akumulatorske baterije je med 0 °C in 45 °C. Izogibajte se ekstremnemu mrazu ali vročini pri shranjevanju, da akumulatorska baterija ne izgubi svoje moči.

Pritrditev polnilnika na steno (opcijsko)

Polnilnik (3) lahko pritrdite tudi na steno.

• Na želeno mesto na steni z zidnimi vložki namestite dva vijaka v razdalji 54 mm.
• Glava vijaka ima lahko premer 7–9 mm.
• Glava vijaka naj bo od stene oddalje-na pribl. 10 mm.
• Polnilnik (3) z odprtinama stenskega držala namestite na vijaka in ga povlecite navzdol do prislona.

! Pri vrtanju pazite, da ne poškodujete napeljav. Poiščite jih z ustreznimi iskalnimi napravami, ali pa uporabite načrt inštalacij. Stik z električnimi vodi lahko povzroči električni udar in požar, stik s plinskim vodom pa eksplozi-jo. Poškodba vodovodne cevi lahko povzroči gmotno škodo in električni udar.

Čiščenje

Očistite polnilnika in akumulatorsko baterijo z suha čopičem ali krpo. Preprečite mehanske poškodbe polnilnika in akumulatorsko baterijo.

Vzdrževanje

- Naprava ne potrebuje vzdrževanja.

Odstranjevanje med odpadke/varstvo okolja

Odstranite akumulator iz naprave in oddajte napravo, akumulator, pribor in embalažo za predelavo na okolju prijazen način.

Električnih naprav ni dovoljeno odlagati med gospodinjske odpadke.

Akumulatorja ne zavrzite med gospodinjske odpadke, ne mečite ga v ogenj (nevarnost eksplozije) ali v vodo. Poškodovani akumulatorji lahko škodujejo okolju in vašemu zdravju, če uhajajo strupeni hlapi ali tekočine.

Direktiva 2012/19/EU o odpadni električni in elektronski opremi: Odsluženo električno opremo je treba zbirati ločeno in jo oddati za predelavo na okoljsko primeren način.

Odvisno od prenosa Direktive v nacionalno pravo so vam na voljo naslednje možnosti:

- odsluženo opremo lahko oddate na prodajnem mestu: Distributerji živil s skupno prodajno površino najmanj 800 kvadratnih metrov, ki večkrat letno ali trajno nudijo in naredijo dostopno električno in elektronsko opremo. Distributerji morajo pri dobavi nove električne ali elektronske opreme končnemu uporabniku na mestu dobave ali v njegovi neposredni bližini brezplačno vzeti nazaj odpadno opremo končnega uporabnika, ki je enake vrste kot nova oprema in načeloma

izpolnjuje enake funkcije kot nova oprema, ravno tako morajo na željo končnega uporabnika, ki pri njih ne kupi električne ali elektronske opreme, v maloprodajni trgovini ali v njeni nepos-redni bližini vzeti nazaj do tri odpadne naprave ene vrste opreme, če te nimajo nobene zunanje mere, daljše od 25 cm.

• ali na uradnem zbirališču: Napravo oddajte pri podjetju, ki se ukvarja z recikliranjem. Uporabljene dele iz umetne mase in kovinske dele je mogoče ločiti po vrstah materialov in jih tako oddati za recikliranje. V zvezi s tem povprašajte našo servisno službo.
• ali pa jo pošljete nazaj proizvajalcu/osebi, ki jo je dala na trg: Odstranjevanje vaših okvarjenih poslanih naprav izvedemo brezplačno. V zvezi s tem povprašajte našo servisno službo.

To ne velja za pribor in pripomočke za odpadno opremo, će nimajo električnih sestavnih delov.

Odstranite akumulatorje v skladu z lokalnimi predpisi. Okvarjene ali iztrošene akumulatorje je treba v skladu z Direktivo 2006/66/EG reciklirati. Oddajte akumulatorje na zbirnem mestu za odpadne baterije za okoljsko primerno predelavo. V zvezi s tem povprašajte svoje lokalno podjetje za odstranjevanje odpadkov ali našo servisno službo.

Akumulatorje odstranite izpraznjene. Priporočamo, da pole prelepite z lepilnim trakom za zaščito pred kratkim stikom. Akumulatorja ne odpirajte.

Nadomestni deli/Pribor

Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop

Če imate težave s postopkom naročanja, uporabite obrazec za stik. Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 137).

Akumulatorska baterija
PAPK 12 A3	80001264
PAPK 12 B3	80001265
PAPK 12 D1	80001270
Polnilnik
PLGK 12 A3, EU	80001395
PLGK 12 A3, UK	80001396
PLGK12B2,EU	80001341
PLGK 12 B2, UK	80001342

SI

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročit-ve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

SI	Prevod originalne izjave o skladnosti CE
S tem potrjujemo, daPolnilnik / Akumulatorserije PLGK 12 A3/PAPK 12 A3IAN 392982_2201ustreza veljavnim verzijam zadevnih smernic Evropske unije:
2014/30/EU • 2014/35/EU • 2011/65/EU* & (EU) 2015/863
Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila:
EN 60335-1:2012/A2:2019 • EN 62233:2008EN 60335-2-29:2004/A11:2018 • EN 62841-1:2015 Appendix KEN 55014-1:2017/A11:2020 • EN 55014-2:2015IEC 62133-2:2017 • EN IEC 61000-3-2:2019EN 61000-3-3:2013/A1:2019 • EN IEC 63000:2018
Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec (22)**:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY15.07.2022	Christian FrankPooblaščena oseba za dokumentacijo

* Zgoraj opisani predmet izjave izpolnjuje predpise direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe določenih nevarnih snovi v električni in elektronski opremi.
** Zadnji številki leta, v katerem je bila oznaka CE dodeljena.

20220615_rev02_mt

FR ©

GRIZZLY TOOLS GMBH & CO. KG
