NAVODILA ZA UPORABO UMK 10 C2 ULTIMATE SPEED

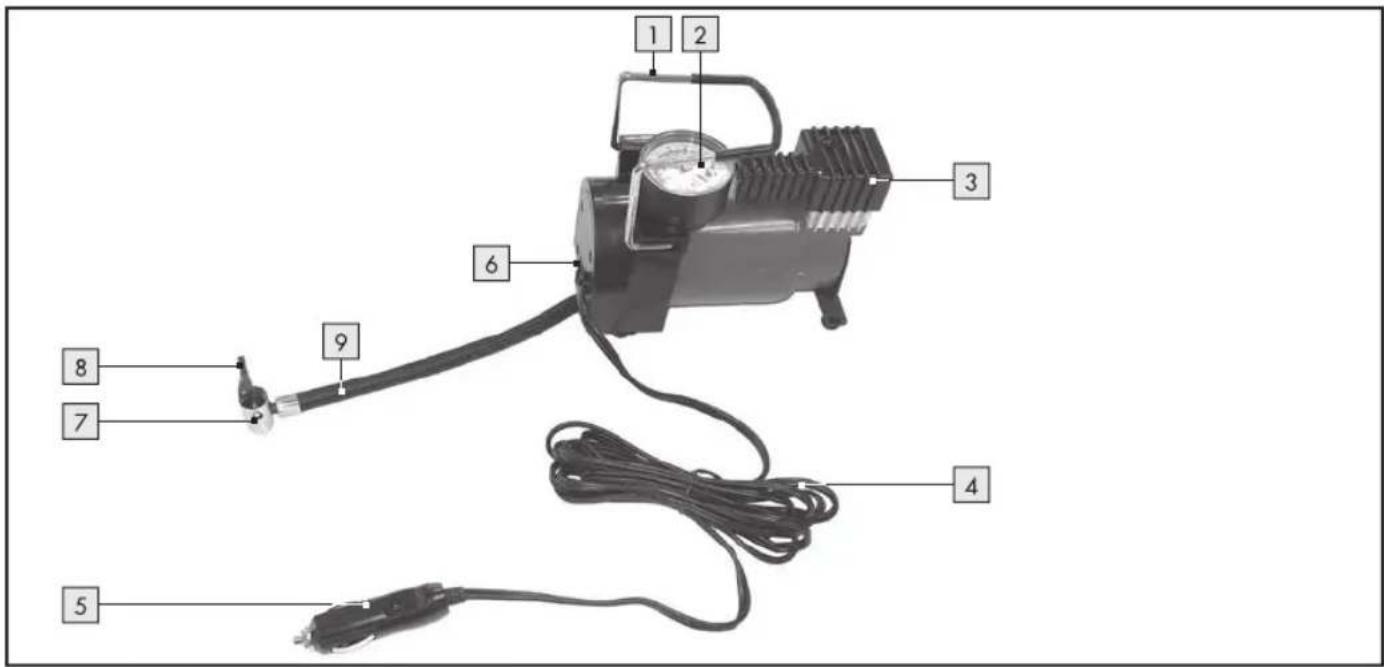

Manometer s prikazom zračnega tlaka (ni umerjen) - v barih: črna skala - v psi-jih: rdeča skala

Prezračevalne odprtine

Vtič za vžigalnik za cigarete

Zamenljiva varovalka za preobremenitev Tehnični podatki Mini kompresor: UMK 10 C2 Standardna napetost: 12V Nazivna moč: 180W Nazivni tok: 15A Največji tlak: 10barov Najdaljši čas obratovanja: 5min (S2)* Količina pretoka zraka: 35 l/min Teža: pribl. 1,64kg 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 204 21.01.22 09:41205 SI Dolžina omrežnega kabla: 3m Največje število vrtljajev

Vrednost emisije hrupa: Vrednost emisije hrupa se določa skladno z ISO 3744:1995 Raven hrupa, ocenjen z A, je običajno naslednja: Raven zvočnega tlaka: 73,1dB(A) Negotovost: 1,93dB Raven zvočne moči: 84,1dB(A) Negotovost: 1,93dB

• Najdaljši čas obratovanja: Naprava ne sme delovati nepreki- njeno dlje od 5 minut.; nato mora naprava 20 minut mirovati. Tehnične in optične spremembe se lahko izvedejo brez napo- vedi s ciljem nadaljnjega razvoja. Zato ne jamčimo za mere, napotke in navedbe v teh navodilih za uporabo. Pravnih zahtevkov na podlagi teh navodil ne morete uveljaviti. Splošna varnostna navodila za električno orodje OPOZORILO! Preberite vse var- nostne napotke, navodila, pripise slikam in tehnične podatke, s ka- terimi je opremljeno to električno orodje. Neupoštevanje naslednjih navodil lahko povzroči električni udar, požar in/ali hude telesne poškodbe. Vse varnostne napotke in navodila shranite za prihodnjo uporabo. V varnostnih napotkih uporabljeni pojem »električno orodje« se nanaša na električno orodje na omrežno napajanje (z omrežno napeljavo) ali na električno orodje na akumulatorsko napajanje (brez omrežne napeljave). 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 205 21.01.22 09:41206 SI

1) Varnost na delovnem mestu

a) Delovno območje naj bo vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko privedejo do nesreč. b) Z orodjem ne delajte v okolici, kjer obstaja nevarnost eksplo- zije in v kateri se nahajajo vnetljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, zaradi katerih se lahko vname prah ali hlapi. c) Poskrbite, da bodo otroci in druge osebe med uporabo ele- ktričnega orodja dovolj odda- ljene od mesta uporabe. V primeru odvrnitve pozornosti lahko iz- gubite nadzor nad električnim orodjem.

2) Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtič- nico. Vtiča v nobenem primeru ne smete spreminjati. Skupaj z ozemljenimi električnimi orodji ne uporabljajte dodatnih adap- terjev vtiča. Originalni nespremenjeni vtič in ustrezna vtičnica zmanjšata tve- ganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, grelne napeljave, šte- dilniki in hladilniki. Obstaja po- večano tveganje električnega udara, če je vaše telo ozemljeno. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 206 21.01.22 09:41207 SI c) Zavarujte električno orodje pred dežjem in mokroto. Vdor vode v električno orodje poveča tve- ganje električnega udara. d) Priključne napeljave ne upo- rabljajte za nošenje ali obešanje električnega orodja ali za vle- čenje vtiča iz vtičnice. Priključno napeljavo zavarujte pred vro- čino, oljem, ostrimi robovi ali premičnimi deli. Poškodovane ali zavozlane priključne napeljave pove-

ajo tveganje za udar električnega toka. e) Če z električnim orodjem delate na prostem, uporabljajte samo kabelske podaljške, ki so pri- merni za uporabo na prostem. Uporaba kabelskega podaljška, ki je izdelan za uporabo na prostem, zmanjša tveganje električnega udara. f) Če je obratovanje električnega orodja v vlažnem okolju neizo- gibno, uporabite zaščitno stikalo za okvarni tok. Uporaba zašči- tnega stikala za okvarni tok zmanj- šuje tveganje električnega udara.

a) Bodite pozorni in pazite, kaj delate, ter z električnim orodjem delajte po pameti. Električnega orodja ne uporabljajte, če ste utrujeni ali če ste pod vplivom drog, alkohola ali zdravil. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 207 21.01.22 09:41208 SI Trenutek nepozornosti med uporabo električnega orodja lahko povzroči hude telesne poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, npr. protiprašne maske, nedrsečih zaščitnih čevljev, zaščitne čelade ali zaščite za sluh, odvisno od vrste in uporabe električnega orodja, zmanj- šuje tveganje telesnih poškodb. c) Preprečite nenameren vklop naprave. Prepričajte se, ali je električno orodje izklopljeno, preden ga priključite na napa- janje in/ali akumulator, ga dvignete ali nosite. Če imate med nošenjem električnega orodja prst na stikalu ali vključeno električno orodje priključite na napajanje, lahko pride do nesreče. d) Preden vklopite električno orodje, odstranite nastav- ljalna orodja ali vijačne ključe. Orodje ali ključ v vrtečem se delu ele- ktričnega orodja bi lahko povzročil telesne poškodbe. e) Izogibajte se nenaravni telesni drži. Skrbite za varno stojišče in stalno pazite na ravnotežje. Na ta način lahko bolje ohranite nad- zor nad električnim orodjem tudi v nepričakovanih situacijah. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 208 21.01.22 09:41209 SI f) Nosite ustrezna oblačila. Ne nosite širokih oblačil ali nakita. Poskrbite, da lasje in oblačila ne pridejo v bližino vrtečih se delov stroja. Ohlapna oblačila, nakit ali dolgi lasje bi se lahko ujeli v premikajoče se dele. g) Če je mogoče namestiti naprave za odsesavanje in prestrezanje, jih je treba priključiti in pravilno uporabljati. Uporaba odsesavanja lahko zmanjša ogroženost zaradi prahu. h) Ne imejte lažnega občutka varnosti in ne zanemarjajte varnostnih pravil za električna orodja, tudi če ste po več upo- rabah že dobro seznanjeni z električnim orodjem. Nepazljivo ravnanje lahko v delčku sekunde privede do hudih telesnih poškodb.

4) Uporaba in ravnanje z elek-

tričnim orodjem a) Električnega orodja ne preo- bremenjujte. Za svoje delo uporabljajte električno orodje, ki je za to namenjeno. Z ustreznim električnim orodjem boste v določenem območju zmogljivosti delali bolje in varneje. b) Ne uporabljajte električnega orodja, čigar stikalo je pokvar- jeno. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba dati v popravilo. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 209 21.01.22 09:41210 SI c) Izvlecite vtič iz vtičnice in/ali odstranite akumulator, preden izvedete nastavitve naprave, zamenjate dele pribora ali od- ložite električno orodje. Ti previd- nosti ukrepi preprečujejo nenamerni zagon električnega orodja.

Neuporabljeno električno orodje hranite zunaj dosega otrok. Ne dovolite, da bi električno orodje uporabljale osebe, ki z njim niso seznanjene ali ki niso prebrale teh navodil. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno vzdržujte električno orodje in pripomočke. Preverite, ali premični deli brezhibno de- lujejo in se ne zatikajo, ali so deli odlomljeni ali tako poško- dovani, da je delovanje elek- tričnega orodja ovirano. Pred uporabo električnega orodja morate popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanega električnega orodja. f) Rezalna orodja morajo biti na- ostrena in čista. Skrbno vzdrževana rezalna orodja z ostrimi rezili se ne zatikajo in so lažje vodljiva. g) Električno orodje, pribor, na- stavke itn. uporabljajte skladno s temi navodili. Pri tem upošte- vajte pogoje dela in dejavnost, 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 210 21.01.22 09:41211 SI ki jo izvajate. Uporaba električnih orodij v namene, ki se razlikujejo od namenov, ki jih je predvidel proizvajalec, lahko povzroči nastanek nevarnih situ- acij. h) Ročaji in površine ročajev mo- rajo biti suhi, čisti ter brez olja in masti. Zdrsljivi ročaji in površine ročajev ne omogočajo varne uporabe in nadzora nad električnim orodjem v nepredvidljivih situacijah.

a) Električno orodje dajte v po- pravilo samo kvalificiranemu strokovnemu osebju, ki mora izvesti popravilo samo z uporabo originalnih nadome- stnih delov. S tem se zagotovi, da ostane varnost električnega orodja za- gotovljena. Delo z napravo: V delovnem območju je uporabnik od- govoren napram tretjim osebam za škode, povzročene z uporabo naprave. Naprave med delovanjem ne smete usmeriti proti sebi ali drugim osebam, še posebej ne v oči in ušesa. Obstaja nevarnost poškodb! Naprave ne puščajte delovati brez nadzora in upoštevajte napotke za polnjenje napihljivih izdelkov. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 211 21.01.22 09:41212 SI Napihljivi izdelek lahko poči in povzroči hude poškodbe. Naprave ne uporabljajte med vožnjo. Vse odprtine naprave morajo biti med obratovanjem proste. Odprtin ne zak- rijte z rokami ali s prsti in naprave ne pokrijte. Obstaja nevarnost pregretja! Naprave ne pustite v avtu pri visokih temperaturah. Naprava bi se lahko nepopravljivo poškodovala. Naprava se med delovanjem segreva. Obstaja nevarnost opeklin ob stiku z vročimi površinami. Naprave ne nosite za kabel. Za izklop vtiča iz vtičnice vžigalnika za cigarete ne vlecite za kabel. Kabel zavarujte pred vročino, oljem in ostrimi robovi. Priključni kabel priključite samo v vtičnico vžigalnika za cigarete v vozilu. Upoštevajte navodila proizvajalca vozila glede uporabe vžigalnika za cigarete. V primeru poškodovanega kabla takoj izvlecite vtič iz vtičnice vžigalnika za cigarete. Priključnega kabla v tej napravi ne mo- rete nadomestiti. Če je kabel poškodovan

morate napravo zavreči. Prenosni kompresor ni umerjen. Po na- polnitvi napihljivih izdelkov, pri katerih je napačen tlak lahko nevaren (npr. pri avtomobilskih pnevmatikah po okvari), poiščite kraj z umerjeno napravo ter preverite tlak napihljivega izdelka. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 212 21.01.22 09:41213 SI Uporaba Začetek uporabe Izdelek postavite na trdno, negorljivo podlago. Ne prek- rivajte prezračevalnih odprtin. Naprave ne uporabljajte v prašnem okolju. Obstaja nevarnost požara in naprava se lahko poškoduje. Pri napihljivih izdelkih s protitlakom (npr. delno napolnjene avtomobilske pnevmatike) najprej vklopite izdelek in šele nato priključite priključni ventil

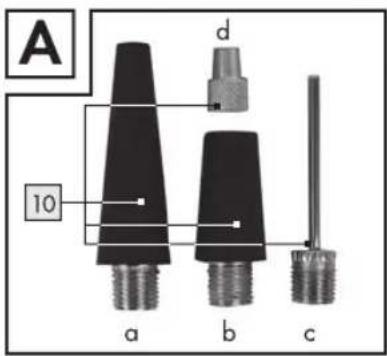

- odvisno od napihljivega izdelka - uporabite neposredno ali v povezavi z ventilskim adapterjem

v 12-voltno vtičnico vžigalnika za cigarete. Priklop priključnega ventla

nav- pično navzgor (gl. sl. B). Priklop brez ventilskega adapterja

- Odprti priključni ventil

- Zadevni ventilski adapter vstavite v odprtino priključnega ventila

Odstranitev priključnega ventila: Priklop brez ventilskega adapterja

: odprite napenjalno ročico

priključnega ventila

priključnega ventila

Napotek: Pri sproščanju priključnega ventila

lahko iz ventila napihljivega izdelka uhaja zrak. Poskrbite, da boste priključni ventil

ni umerjen. Po napolnitvi napihljivih iz- delkov, pri katerih je napačen tlak lahko nevaren (npr. pri avtomobilskih pnevmatikah po okvari), poiščite kraj z umerjeno napravo ter preverite tlak napihljivega izdelka. Navodila za delo Ni primerna za neprekinjeno obratovanje. Izdelek je bil raz- vit za ustvarjanje zračnega tlaka, in ne zračnega volumna. Prosimo, da izdelka neprekinjeno ne uporabljate dlje kot 5 minut, da boste preprečili poškodbe naprave in pregretje. Nato ga pustite najmanj 20 minut, da se ohladi. Preverjanje zračnega tlaka Napotek: Za merjenje zračnega tlaka naprave ni treba priklopiti v vtičnico vžigalnika za cigarete. Priključite priključni ventil

(glejte „Začetek uporabe“). Zračni tlak odčitajte s prikaza manometra

(glejte „Začetek uporabe“). Napotek: Manometer

ni umerjen. Pozor: Če potrebujete natančno merjenje, uporabite umer- jeno merilno napravo. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 214 21.01.22 09:41215 SI Varovalka za preobremenitev Preobremenitev ali nepravilno delovanje sproži varovalko za preobremenitev

, da zaščiti napravo. Po odpravi vzroka za sprožitev zamenjajte varovalko (gl. sl. D). Privijte konico vtiča vžigalnika za cigarete

Nikoli ne vstavljajte varovalke z višjo jakostjo sprožilnega toka. Sicer obstaja nevarnost požara! Čiščenje Izdelka ne škropite z vodo in ga ne postavljajte v vodo. Nevarnost poškodbe zaradi električnega udara, če pride vlaga v notranjost naprave. Ne uporabljajte čistil oz. topil. S tem lahko izdelek nepopravljivo poškodujete. Prezračevalne odprtine

in ohišje naprave morajo biti vedno čisti. Za čiščenje uporabite vlažno krpo ali krtačo. Vzdrževanje Izdelek ne potrebuje vzdrževanja. Pred vsako uporabo izdelka in pribora ter po njej (npr. orodja v priboru) preverite morebitno obrabo in poškodbe. Po potrebi zamenjajte z novimi, kot je opisano v teh na- vodilih za uporabo. Upoštevajte tehnične zahteve (glejte „Tehnični podatki“). Shranjevanje Izdelek hranite na suhem mestu in zunaj dosega otrok. Pazite, da priključni kabel

ne bosta prepognjena, da boste preprečili poškodbe. Odstranjevanje Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

Upoštevajte oznake embalažnih materialov za ločevanje odpadkov, ki so označene s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 215 21.01.22 09:41216 SI umetne mase/20–22: papir in karton/80–98: vezni materiali. Izdelek in materiale embalaže je mogoče recikli- rati; za lažjo obdelavo odpadkov jih odstranite ločeno. Logotip Triman velja samo za Francijo. O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi. Ko je vaš izdelek dotrajan, ga zaradi varovanja okolja ne odvrzite med gospodinjske odpadke, temveč ga oddajte na ustreznem zbirališču tovrstnih odpadkov. O zbirnih mestih in njihovih delovnih časih se lahko pozanimate pri svoji pristojni ob- činski upravi. Garancija Postopek pri uveljavljanju garancije Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom: Prosimo, da za vsa vprašanja pripravite račun in številko iz- delka (IAN 383683_2110) kot dokazilo o nakupu. Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani. Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite najprej na v nadaljevanju navedeni servisni odde- lek po telefonu ali prek e-pošte. Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 216 21.01.22 09:41217 SI Servis Servis Slovenija Tel.: 080082034 E-Mail: owim@lidl.si 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 217 21.01.22 09:41218 SI Pooblaščeni serviser: OWIM GmbH & Co. KG Stiftsbergstraβe 1 74167 Neckarsulm NEMČIJA Servisna telefonska številka: 080082034 Garancijski list 1.S tem garancijskim listom OWIM GmbH & Co. KG, Stifts- bergstraβe 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebi- tne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve

blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu

oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti ga-

rancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo

biti lastnosti stvari same in ne vzroki, ki so zunaj proi- zvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal pri- loženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan. 383683_2110_V3.0_uls_Mini-Kompressor UMK 10 C2_Content_OS.indd 218 21.01.22 09:41219 SI

8. Jamčimo servis in rezervne dele še 3 leta po preteku

jajo na dveh ločenih dokumentih (garancijski list, račun).
