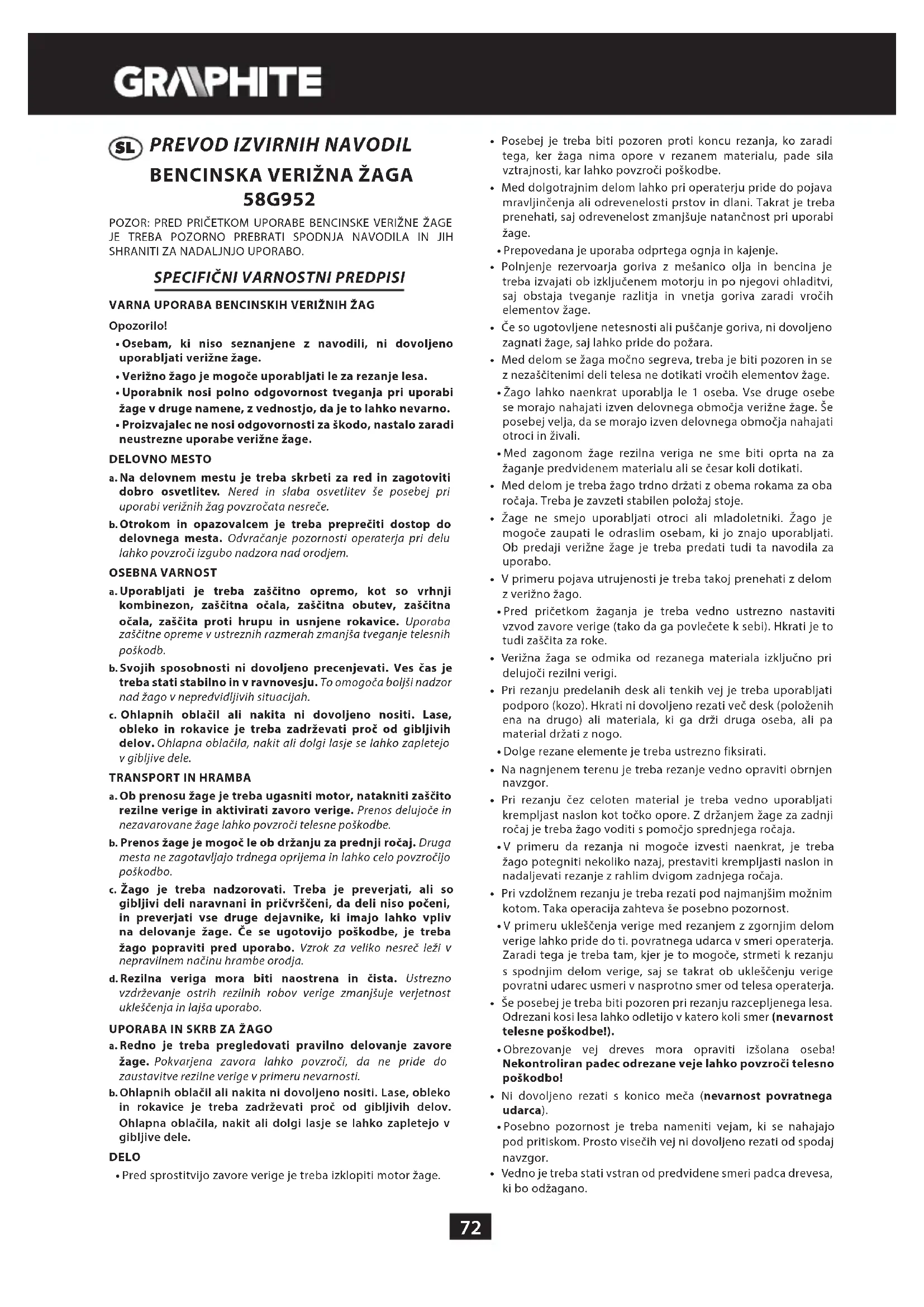

NAVODILA ZA UPORABO 58G952 Graphite

• Osebam, ki niso seznanjene z navodili, ni dovoljeno uporabljati verizne zage.
• Verižno zago je mogoče uporabljati le za rezanje lesa.

• Uporabnik nosi polno odgovornost tveganja pri uporabi
  zage v druge namene, z vednostjo, da je to lahko nevarno.

• Proizvajalec ne nosi odgovornosti za skodo, nastalo zaradi neustrezne uporabe verizne zage.

DELOVNO MESTO

a. Na delovnem mesto je treba skrbeti za red in zagotoviti dobro osvetlitev. Nered in slaba osvetlitev se posebej pri uporabi verizhih zag povzrocata nasrece.
b. Otrokom in opazovalcem je treba prepreci diostop do delovnega mesta. Odvačanje pozornosti operaterja pri delu lahko povzroci izgubo nadzora nad orodjem.

OSEBNA VARNOST

a. Uporabljati je treba zašcitno opremo, kot so vrhnji kombinezon, zašcitna ocala, zašcitna obutev, zašcitna ocala, zašita proti hrupu in usnjene rokavice. Uporaba zašcitne opreme v ustreznih razmerah zmanjsa tveganje telesnih poskodb.
b. Svojih sposobnosti ni dovoljeno precenjevati. Ves cas je treba stati stabilno in v ravnovesju. To omogoca boljsi nadzor nad zagogo v nepredvidljivih situacijah.
c. Ohlapnih oblačil ali nakita ni dovoljeno nositi. Lase, obleko in rokavice je treba zadrževati proc od gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.

TRANSPORT IN HRAMBA

a. Ob prenosu zage je treba ugasniti motor, natakniti zašcit o rezilne verige in aktivirati zavoro verige. Prenos delujoc e in nezarovane zage lahko povzroci telesne poskodbe.
b. Prenos zage je mogoč le od držanju za prednji ročaj. Druga mesta ne zagotavljajo trdega oprijema in lahko celo povzroćijo poskodbo.
c. Zago je treba nadzorovati. Treba je preverjati, ali so gibljivi deli naravnani in pricvrsceni, da deli niso poceni, in preverjati vse druge dejavnike, ki imajo lahko vpliv na delovanje zage. Ce se ugotovijo poskodbe, je treba zago popraviti pred uporabo. Vzrok za veliko nesre lezi v nepravlinem nacinu hrambe orodja.
d. Rezilna veriga mora biti naostrena in cista. Ustrezno vzdhrževanje ostrih rezilnih robov verige zmanjsije verjetnost uklescenja in lajsa uporabo.

UPORABA IN SKRB ZA ZAGO

a.Redno je treba pregledovati pravilno delovanje zavore.
zage.Pokvarjena zavora lahko povzroci, da ne pride do zaustavitve rezilne verige v primeru nevarnosti.
b. Ohlapnih oblačil ali nakita ni dovoljeno nositi. Lase, obleko in rokavice je treba zadrževati proc od gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.

DELO

Pred sprostitvijo zavore verige je treba izklopiti motor zage.

• Posebej je treba biti pozoren proti koncu rezanja, ko zaradi tega, ker zaga nima opore v rezanem materialu, pade sila vztrajnosti, kar lahko povzroci poskodbe.
• Med dolgotrajnim delom lahko pri operaterju pride do pojava mravljincanja ali odrevenelosti prstov in dlani. Takrat je treba prenehati, saj odrevenelost zmanjsuju natancnost pri uporabi钇age.
• Prepovedana je uporaba odprtega ognja in kajenje.
• Polnjenje rezervoorja goriva z meşanico olja in bencina je treba izvajati ob izkljucenem motorju in po njegovi ohladitvi, saj obstaja tveganje razlitja in vnetja goriva zaradi vročih elementovŽage.
• Ce so ugotovljene netesnosti ali pušanje goriva, ni dovoljeno zagnatiŽage,saj lahko pride do požara.
• Med delom se zaga močno segreva, treba je biti pozoren in se z nezašćitenimi deli telesa ne dotikati vročih elementovŽage.
• Zago lahko naenkat uporablja le 1 osea. Vse druge osebe se morajo nahajati izven delovnega območja verižne zage. Še posebej velja, da se morajo izven delovnega območja nahajati otroci in Živali.
• Med zagonom Žage rezilna veriga ne sme biti oprta na za Žaganje previdenem materialu ali se cesar koli dotikati.
  Med delom je treba zagogo trdno drzati z obema rokama za oba rocaja. Treba je zavzeti stabilen polozej stoje.
• Zage ne smejo uporabljati otroci ali mladoletniki. Zago je mogoce zaupati le odraslim osebam, ki jo znajo uporabljati. Ob predaji verizne zage je treba predati tudi ta navodila za uporabo.
  V primeru pojava utrujenosti je treba takoj prenehati z delom z verizno zagogo.
• Pred pricetkom Žaganja je treba vedno ustrezno nastaviti vzvod zavore verige (tako da ga povlecete k sebi). Hkrati je to tudi zašcita za roke.
• Verižna zaga se odmika od rezanega materiala izključno pri delujovi rezilni verigi.
  Pri rezanju predelanih desk ali tenkih vej je treba uporabljati podporo (kozo). Hkrati ni dovoljeno rezati vec desk (polozenih ena na drugo) ali materiala, ki ga drzi druga oseba, ali pa material drzati z nogo.
  Dolge rezane elemente je treba ustrezno fiksirati.
• Na nagnjenem terenu je treba rezanje vedno opraviti obrjen navzgor.
• Pri rezanju ēez celoten material je treba vedno uporabljati krempljast naslon kot točko opore. Z držanjem Žage za zadnji ročaj je treba Žago voditi s pomocjo sprendjega ročaja.
  V primeru da rezanja ni mogoce izvesti naenkat, je treba zago potegniti nekoliko nazaj, prestaviti krempljasti naslon in nadaljevatui rezanje z rahlim dvigom zadnjega rocaja.
• Pri vzdolznem rezanju je treba rezati pod majmanjsim moznim kotom. Taka operacija zahteva se posebno pozornost.
  V primeru uklescenja verige med rezanjem z zgornjim delom verige lahko pride do ti. povratnega udarca v smeri operaterja. Zaradi tega je treba tam, kjer to mogoce, stmeti k rezanju s spodnjim delom verige, saj se takrat ob uklescenju verige povratni udarec usmeri v nasprotno smer od telesa operaterja.
• Se posebej je treba biti pozoren pri rezanju razcepljenega lesa. Odrezani kosi lesa lahko odletijo v katero koli smer (nevarnost telesne poskodbe!).
• Obrezovanje vej dreves mora opraviti izsolana oseba! Nekontroliran padec odrezane veje lahko povzroci telesno poskodbo!
• Ni dovoljeno rezati s konico meca (nevarnost povratnega udarca).
• Posebno pozornost je treba nameniti vejam, ki se nahajajo pod pritiskom. Prosto visecih vej ni dovoljeno rezati od spodaj navzgor.

• Vedno je treba stati vstran od predvidene smeri padca drevesa, ki bo odzagano.

• Med padanjem drevesa obstaja nevarnost lomljenja in padca vej dreves ali dreves, ki se nahajajo v blizini. Treba je biti posebej pozoren, saj obstaja nevarnost telesne poskodbe.

• Na strmini mora operater stati na visjem nivoju glide na zagano drevo, nikoli nije.

• Paziti je treba na deblo, ki se lahko pomakne proti operaterju. Odskočite!
• Delujoca zaga se premika, ce se konica meca dotika obdelovanega materiala. V takem primeru se lahko zaga na nekontroliran nacin premakne v smeri operaterja (nevarnost telesne poskodbe!).
  Pred zaganjem dreves je treba pripraviti delovisce, torej odstraniti spodnje, motece veje in ociistiti povrsino okrog debla drevesa.
• Dela ni dovoljeno opravljati ob močem vetru, ki lahko vliva na spremembo predvidene smeri padca drevesa ali povzroči njegov nekontroliran padec.
• Sekanja ni dovoljeno opravljati v pogojih slabe vidljivosti, ki Vladajo v odobju megle, dezevja ali snezenja.
  Zage ni dovoljeno uporabljati nad visino ramen ali stojec na drevesu,lestvi,odru,deblipd.
• Blizu delovnega mesta se mora nahajati dobro opremljena omarica s prvo pomočjo.

Da bi se izognili povratnemu udarcu zage, je treba upostevati spodnja navodila:

Nikoli ni dovoljeno rezati s konico meça!
- Rezati je treba vedno začeti z delujocoŽago!
- Prepričati se je treba, da je rezilna veriga ustrezno naostrena.
- Nikoli ni dovoljeno rezati vec kot eno vejo. Med rezanjem je treba biti pozoren na bliznje veje. Med rezanjem skozi celotno drevo je treba paziti na debla dreves, ki stojijo v blizini.

Pojasnilo uporabljenih simbolov

1. Pozor, bodite se posebej prevalni
2. Nevarnost pozara
3. Nevarnost zastrupite z izpu-snimi plini
4. Uporabljaj zašcitne rokavice
5. Izklopite motor in izvlecite kabel z vžilgale svečke pred pricetkom oskrbovalnih dejavnosti ali popravil
6. Preberi navodila, upostevaj v njih navedena varnostna opozorila in pogoje!
7. Uporabljaj zašcito za glavo, vid in sluh
8. Nevarnost povratnega udarca
9. Uporabljaj zašcitna oblačila
10. Uporabljaj zašcitno obutev
11. Okončin ne približujte rezilnim elementom

SESTAVA IN UPORABA

Bencinska verižna zaga je ročno orodje. Poganja jo dvotaktni bencinski motor z zračnim hlajenjem. Orodje tega tipa je

OPIS GRAFICNIH STRANI

namenjeno izvajanju del v domaem vrtu. Zaga se lahko uporablja za zaganje dreves,rezanje vej, pripravo drv za kurjavo, drv za kamin in za drugo uporabo, ki zahteva rezanje lesa.
Uporaba elektricega orodja, ki ni v skladu z njegovim namenom, ni dovoljena.
Spodnje ostevilcenje se nana na elemente orodja, ki so predstavljeni na graficnih straneh priucijohin navodil.
1. Blokada vzvoda pripirnika
2.Vzvod sesanja
3. VijakPokrova zracnega filtra
4. Pokrov zračega filtra
5. Prednji rocaj
6. Vzvod zavore
7. Matici za pritrditev meca
8. Vijak za reguliranje napetja verige
9. Vijak za reguliranje koliçine olja
10. Ohišje
11. Vzvod pripirnika
12. Glavni ročaj
13. Zagonska vrv
14. Stikalo za vžig
15. Zamašek rezervaorja za gorivo
16. Vijaki za reguliranje uplinjača L in H
17. Vijak za reguliranje prostega teka T
18. Zamašek rezervaorja za olje
19. Krempljast naslon
20. Meč
21. Veriga
22. Verižno kolo meča
* Obstajajo lahko razlike med silko in izdelkom.

OPIS UPORABLJENIH GRAFICNIH ZNAKOV

POZOR

OPOZORILO

NAMESTITEV/NASTAVITVE

INFORMACUJA

OPREMA IN PRIBOR

1.Zascita meca 1 kos
2.Vodilo 1 kos
3. Veriga -1 kos
4.Celjusti opore ^+ vijaki -1 set
5. Rezervoor za mešanico bencina in olja - 1 kos
6. Ključ za svečke z izvijačem -1 kos
7. Izvijač - 1 kos
8.Imbus kljuc 2 kos
9.Pila -1 kos

PRIPRAVA NA UPORABO

PRENOS VERIŽNE ZAGE

Pred prenasanjem verizne zage je treba vedno natakniti zašito verige na mec in verigo. Verižno zago je treba prenasati za sprednji roçaj. Zage ni dovoljeno prenasati z glavnim roczajem. Če je treba opraviti vecoperaciž rezanja, mora biti zaga med operacijami izkljucena s stikalom za vžig.

MONTAZA OPORNIH KREMLJOV

Iz varnostihn razlogov morajo biti oporni kremplji vedno namesceni na zago. Predstavljago oporno tocko in zmanjsajo tveganje pojava povratnega udarca.
- Oporne kremplje (19) privijte k ohisju zage (vijaki prilozeni).

MONTAZAMECAINVERIGEZAGE

Za reguliranje napetja verige se uporabljata svornik in regulacijski vijak. Zelo pomembno je, da med montazo meca svornik, namešcen ne regulacijskem vijaku, gre v odprtlno v mecu.

Z obračanjem regulacijskega vijaka je mogoće premakniti svornik naprej in nazaj. Te elemente je treba prvilno nastavit pred prićetkom montaje meça naŽago.

PRIPOROCENA MEŠANICA

Delovni pogoji Bencin: olje
Prvih 20 ur dela 20:1
Po 20 urah dela 25:1

Meč za verigo in veriga sta dostavljena ločeno.

Vzvod zavore (6) se mora nahajati v zgornjem polozaju (navpičnem) (slika A).
- Odvijte pritrdilni matici meca (7) in smemite ohisje (10).
- Namestite verigo (21) na pogonsko verižno kolo, umescheno za sklopko.
- Mec (20) namestite (nataknite na sklopko) na vodilne vijake (c) in pomaknite v smeri pogonskega veriznega kolesa (slika B).
- Od spodaj namestite verigo (21) na verižno kolo meča (22).
- Premaknite mec (20) v smeri od pogonskega veriznega kolesa tako, da se vodilni cheni verige nahajajo v utorih meca.
- Preverite, ali se svornik (a) na vijaku za reguliranje napetja verige (8) nahaja sredi spodnje odprtine (b) meca (20), (po potrebi izvedite regulaciono) (slika B).
- Namestite ohišje (10) na svojem mestu in delikatno privijte s pritrdilnimi maticami meča (7).
- Ustrezno napnite verigo zage z vijaki za reguliranje napetja verige (8). Ustrezno napjetje je takrat, ko se veriga lahko dvigne za 3 - 4 mm na sredini meca, ko se ta nahaja v vodoravnem položaju.
Trdno privijte prirdline matice meca (7) ob tem, daabenem drzite konico meca.

Med delom je treba verižno zago drzati z obema rokama.

• Preverite napoljenost rezervaorja za gorivo in rezervaorja za olje.

• Preverite, ali se vzvod zavore (6) nahaja v vklopljenem položaju (pomakjen naprej).
  V primeru mrzlega motorja izvlecite potezno zico (2).

• Načrpajte gorivo v motor, takо da nekajkrat potegnete za zagonsko vrv (13).

• Prestavite stikalo za vžig (14) v položaj vklop (slika C).

• Zago namestite na stabilno podlago (zemljo).
  Medtem ko trdno drzite zago, oprto na zemljo, potegnite zagonsko vrv (13), majprej pocasi, da slišite, da se sklopka zatakne, nato pa močno (slika D).
  Zagonsko vrv (13) potegnite tolikokrat, da se zaga zažene za trenutek inugasne.
• Nate pritisnite blokado vzvoda pripirnika (1) in na rahlo vzvod pripirnika (11), da se izklopi sesanje (potezna za se avtomatsko prenese v položaj izklopa).
• Ko je sesanje izklopljeno, znova povlecite kabel zaganjalnika (13), dokler se motor ne zažene (morda boste morali večkrat potegniti).
• Pocakajte, da se motor segreje. Ce je nujno, povecajte obrate, takodarahlo pritisnete vzvod pripirnika (11).
  Vzvod zavore (6) potisnite v položaj izklopa (premk nazaj).

Opravite rezanje.

Pred montazo meca in verige je treba preveriti ustrezen položaj rezilnih robov verige (pravilna namestitev verige na mecu se kaze na konici meca). Da se ob preverjanju in montazi verige ne bi urezali, je treba vedno nositi zašcitne rokavice.

Nova veriga zage potrebujc as, da se utece, ki traja okrog 5 minut. Na tej stopnji je zelo pomembno mazanje verige. Potem ko se veriga utece, je treba preveriti napetje verige in ga popraviti, ce je to potrebno.

Redno je treba preverjati in regulirati napetje verige, saj nenapeta veriga lahko pade z meça, se hitro izrabi ali povzroci hitro izrabo meça.

Motorja ne smete zagnati, ko zago drzite v roki. Med zagonom je treba zago opreti na zemljo in trdno drzati. Preveriti je treba, ali se lahko veriga prosto obraça, ne da bi se dotikala kakrsnih koli predmetov. Rezanje materialov medtem, ko je poteznza izica izvlečena, ni dovoljeno.

POLJENJE REZERVOARJA ZAGE Z OLJEM

Nova zaga ima prazen rezervoor za olje. Zato je treba pred prvo uporabo rezervoor napoliniti z oljem.

• Odvijte zamašek rezervoorja za olje (18).
• Naliti je treba olje v kolicini max. 260 ml (paziti je treba, da med poljenjem rezervoorja v njegovo notranjost ne pridejo umazanije).
  Privijte zamašek rezervoorja za olje (18).

ZAUSTAVITEV MOTORJA

• Sprostite vzvod pripirnika (11), da motor nekaj minut dela v jalovem teku.
• Stikalo za vžig (14) nastavite v položaj (STOP).

PREVERJANJE NAMAZONOSTI VERIGE

Uporaba izrabljenega ali regeneriranega olja ni dovoljena, saj lahko to povzroci poskodbo oljne crpalke. Uporabljati je treba olje vrste SAE 10W/30 preko celega leta ali olje SAE 30W/40 poleti, pozimi pa SAE 20W/30.

Pred pricetkom dela je treba preveriti namazanost zage in stopno olja v rezervaorju. Vklopite zago in jo drzite nad zemljo. Ce je mozn o opaziti povecujoce se sledi olja, to pomeni, da mazanje verige pravilno deluje (slika E). Ce sploh ni nobenih sledi olja ali so minimalne, je treba opraviti regulacijo z uporabo vijaka za reguliranje koliine olja (9). V primerus di na reakcije na reguliranje, je treba ociistiti odvod olja, zgornjo odprtino verige in oljni kanai al pa stopiti v stik s servisom.

POLNJENJE REZERVOARJA ZA GORIVO

Med polnjem goriva je treba upostevati nekaj naslednjih pravil:

motor ne sme delovati,
- poskrbeti je treba, da ne pride do razlitja goriva.

Zmešajte bencin (neosvinčen z oktansko stevilko 95) z motornim oljem za dvotaktne motorje dobre kakovosti, v skladu s spodaj podano tabela.

Regulacijo je treba opraviti na izklopljenem orodju ob upostevanju varnostnih ukrepov, poskrbeti je treba tudi, da se mec nikoll ne dotakne zemplje. Iz varnostnih razlogov je treba vedno ohraniti oddaljenost od zemplje, majmanj 20 cm.

S pomocjo vijaka za regulaciono koliçine olja (9) je treba nastaviti količino dovedenega olja v skladu z zahtevanimi delovnimi pogoji.

-Polozaj,MIN-dotok olja se zmanja.
Položaj, MAX" - dotok olja naraste (slika F).

Pri rezanju trdega in suhega lesa in ob uporabi celotne delovne dolzine meca za rezanje je treba vijk za reguliranje (9) nastaviti v položaj, MAX".

Pri rezanju mehkega in vlažnega lesa ali ob uporabi le dela delovne dolzine meça je mogoče zmanjšati količino dovajanega olja z obracanjem vijaka za reguliranje (9) v smer položaja „MIN".

Meč (20) je izpostavljen na posebej intenszivno izrabo na prednjem in spodnjem delu. Da bi se izognili enostranski izrabi zaradi trenja pri vsakem ostrenju verige, je priporocljivo obracati mec. Obenem je treba očistiti utore v mecu in odprinta za olje. Utor meça ima pravokotno obliko. Pregledujte utor glede kota izrabe. Prilozite ravnilo k vodilni letvi in zunanji povrsini zoba verige. Če je med njima opazena razpoka, to pomeni, da je utor v skladu z normami. V nasprotnem primuru je treba meč šteti za izrabljenega in ga zamenjati.

VERIZNOKOLO

Pogonsko verižno kolo je element, ki je še posebej izpostavljen izrabi. Če se opazijo očitni znaki izrabe na zobnikih verižnega kolesa, ga je treba zamenjati. Izrabljeno verižno kolo dodatno skrajša trajnost verigeŽage. Verižno kolo mora zamenjati pooblasčena servisna delavnica.

REGULIRANJE UPLINJAÇA

Uplinjač zage je tovarnísko nastavljen, vendar laho kljub temu potrebuje natančno regulacijo pri sprembi delovnih pogojev. Pred pricetkom regulacije uplinjac se je treba preprićati, ce je namescen nov filter zraka in goriva in ce je nalita ustrezna mešanica goriva.

Regulacija uplinjaca se izvaja z montiranim mecem in verigo.

• Privijte oba vijaka za reguliranje (L in H) (16) do opore (ne privijte premočno) (slika G).
• Na začektu odvijte oba vijaka za reguliranje (16), kot opisano spodaj:

-Vijak L: 114 obrata

-Vijak H:1 3/8 obrata

• Zazenite motor in počakajte, da se segreje pri napol pritisnjem vžvodu pri pirnika (11).

• Po segretju motorja sprostite pritisk na vzvodu pripirnika (11) in počakajte, da motor dela v prostem teku.
  Vijak (L) poçasi obráčajte v desno, do položaja, v katerem bo prosti tek maksimalen, in nato pomaknite v levo za ¼ obrata.
  Vijak za reguliranje prostega toka (T) (17) obračajte v levo, dokler se veriga ne premika vec. Če se izkaze, da so obrati prostega teka prenizki, je treba vijak obriniti v desno (slika G).

Izogibati se je treba dotikanju dušilnika. Vroč dušilnik lahko povzroči resne opekline.

ZAVORA VERIGE

Opisana zaga je opremljena z avtomatsko zavoro, ki zaustavi gibanje verige v primeru nastopa povratnega udarca med rezanjem z zago. Zavora dela avtomatsko zaradi delovanja sile vztrajnosti na utez, ki je pritrjena v notranjosti ohijsa zavore. Zavoro verige je mogoce zagnati rocno, ce je vzvod zavore (6) premakjen v smeri meca (20). Zavora verige zaustavi gibanje verige v 0,12 s.

NADZOR FUNKCIJ ZAVIRANJA

Pred vsako uporabo zage je treba preveriti delovanje zavore.

Delujoco zago namestite na zempljo in spravite motor na najvisjo hitrost pri polnem odprtju pripirnika za obdobre 1-2 sekund.
Vzvod zavore (6) pomaknite naprej. Veriga se mora zaustaviti.
- Ce se veriga zaustavlja poçasi ali se ne ustavi, je treba pred ponovno uporabo zage zamenjati trak zavore in boben sklopke.
- Da bi upocasnili zavoro je treba povleci vzvod zavore (6) v smeri glavnega rocaja (12), dokler se ne zaqli si karakteristi cien zvok zaskoka blokade.

Preverjanje delovanja zavore verige in tegai je veriga nabrusenapred vsako uporabo zage je zelo pomembno in omogoca zadrzanje morebitnega pojava povratnegu udarca na varnem nivoju.

NADZOR AKTIVACIJE ZAVORE

Med opravljanem tega nadzora mora biti motor zage izklopljen.

• Zago dvignite s prednjim ročajem (5) in glavnim ročajem (12) na priblžno 35 cm nad lesenim elementom.

Prednji ročaj (5) spustite in počakajte, da se meč nagne naprej pod vplivom lastne teže in dotakne lesenega elementa (slika H).

-Ob dotiku lesenega elementa se mora vklopiti zavora zage (vzvod zavore (6) se samodejno premakne naprej v pozicijo vklopa).

Pred začetkom dela je treba preveriti,ali zavora verige pravilno deluje.Vprimeru,da zavora ne deluje učinkovito,je treba pred pričetakom dela opraviti regulacijo ali popravilo v pooblascenem servisu.

Ce motor deluje z visoko vrtilno hitrostjo ob vklopljeni zavori verige, to povzroci pregretje sklopke zage. Ce se zavora verige vklopi med delovanjemotorja, je treba takoj spustiti vzvod pripirnika in motor zadrzati v prostem teku.

NAPENJANJE VERIGE ZAGE

Med delom z zago se rezilna veriga podaljišuje zaradi segrevanja. Raztegnjena veriga se rahlja, kar lahko povzroci njeno snetje z meça.

Sprostite pritrdilni matici meca (7).
- Prepricajte se, da se veriga (21) nahaja v vodilnem utoru meca (20).
- Z izvijačem obrácjte vijak za regulácijo napetja verige (8) v desno, dokler veriga ni ustrezno napeta.
- Ponovno preverite napetje verige (veriga se mora na sredini meca dvigniti na visino okrog 3 - 4mm (slika I).
- Trdno privijte pritrdirilni matici meca (7).

Verige ni dovoljeno premočno napeti. Na močno segreti verigi izvedena regulacija lahko povzroči njeno prekomerno napetost po ohladitvi.

DELO Z VERIZNO ZAGO

• Pred pricetkom nameravanega dela se je trebaseznaniti s tocko,ki vsebuje pravila za varno delo z verizno zgago.Najprej peprioroclivo pridobiti izku-snje z rezanjem pogresljivih kosov lesa.To omogoca tudi bliznjeseznanjenje z moznostmi zage.

• Vedno je treba upoštevati varnostne predpise.

• Verižno zago je mogoče uporabljati le za rezanje lesa. Z njo ni dovoljeno rezati drugih materialov.

• Stopnja vibracij in pojav povratnega udarca se spreminjata med rezanjem raznih vrst lesa.
• Verižne zage ni dovoljeno uporabljati kot vzvod za noşenje, premikanje ali ločevanje predmetov. V primeru uklescenja verige je treba izklopiti motor in v drevo zabiti plastici ali leseni klin, da bi osvobodili zago (slika J). Ponovno zaženite orodje in še enkrat previdno pristopite k rezanju.
  Zage ni dovoljeno pritrjevati na fiksna mesta.

• Na njen pogon je prepovedano priključevati druge naprave, ki jih proizvajalecŽage ne imenuje.

• Med rezanjem zage ni treba pritiskati z veliko silo. Vrsiti je treba le neznaten pritisk, ko motor deluje pri polnem odprtju pripirnika.

Ce se med rezanjem zaga uklesci je ni dovoljeno s silo izvleci iz reza. To lahko povzroci izgubo nadzara nad zago in poskodbo operaterja in/ali poskodbo zage.

Pred pricetkom dela mora biti zavora verige sprošcena.

• Pritisnite tipko blokade vzvoda pripirnika (1) in vzvod pripirnika (11) (pred pričetkom rezanja počakajte, da motor doseže polno hitrost).
• Vescaszadrzujtepolnohitrost:
• Dovolite, da veriga reze les. Rahlo pritiskajte zago navzdol (slika K).
• Da ne bi izgubili nadzora ob koncu operacije rezanja, je treba prenehati pritiskati na zago.
• Po zakljucku rezanja sprostite vzvod prispirnika (11), s cimer omogocte, da motor deluje v jalovem teku.
  Pred odloztivjo zage je treba izkljuciti motor.

Zadrzevanje visokih obratov brez rezanja lesa vodi k nepotrebnim izgubam in izrabi delov.

ZASCTA PRED POJAVOM POVRATNEGA UDARCA

Pod povratnim udarcem se razume gibanje verige zage navzgor in/ali nazaj, do kateregaa lahko pride, ko veriga zage s svojim delom na konici meca naleti na oviro.

• Prepricati se je treba, da je rezani material na pravilen nacin fiksiran.
• Uporabite sponke, da bi fiksirali material.
• Med zagonom in delom je treba zago drzati z obema rokama.
• Med povratnim udarcem se zaga obnaša na nenadzorovat način, pride do zrahljanja verige (sika L).
• Neustrezno naostrena veriga povecuje tveganje pojavavovratnega udarca.
• Rezanja ni dovoljeno nikoli opravljati nad visino ramen.

Izogibati se je treba rezanju s konico meca, saj to lahkod povzroci silovit udarec zage nazaj, navzgor. Med delom z verizno zago je treba vedno uporabljati kompletno opremo zage in ustrezna delovna oblačila.

Odstranitev varoval, nepravilna oskrba, hranjenje all neustrezno opravljena menjava meca ali verige lahko povzrocijo povecanje tveganja telesne poskodbe ob morebitnem povavu

povratnega udarca. Predelava zage ni dovoljena. V primeru uporabe samovoljno predelane zage uporabnik izgubi vse pravice v zvezi z garancijo. Izgubo garancije povzroci tudi uporaba zage, ki ni v skladu z informacijami v teh navodilih.

REZANJE KOSOV LESA

Med rezanjem kosa lesa je treba upostevati navodila v zvezi z varnostjo pri delu in postopati na naslednji naacin:

• Prepricajte se, da se kos materiala ne more premakniti.
• Kratke rose materiala pred pričetkom rezanja fiksirajte s pomožjo sponk.
• Rezati je mogoče le les ali materiale na osnovi lesa.

Pred rezanjem se prepriajte, da se zaga ne bo zataknila v kamne ali zeblje, saj bi to lahko povzroci lo iztrganje zage in poskodbo verige.
- Izogibajte se situacij, v katerih bi se lahko delujuoca zaga zataknila v ziñnato ograjo ali zempljo.
- Ob rezanju vej, kolikor je to mogoče, podprite Žago in ne režite s konico meča Žage.
- Pazite na ovire, kot so iz zemplje moleci stori, korenine, globeli in luknjv zemplji, saj ti lahko povzrocijo nasreco.

ZAGANJE DREVESA

Dolcite smer padca drevesa, ob upostevanju vetra, nagnjenja drevesa, polozaj tezkih vej, zaplenost izvedbe del po padcu in drugih dejavnikov.

• Med cischenjem mesta okrog drevesa je treba zagotoviti dober stik s podlago in mesta umika med padanjem drevesa.
  Vnaprej je treba predvideti in ociistiti dve trasi umika pod kotom okrog 45^ od linije, nasprotne glede na prevideno smer padca drevesa. Na teh trasah ne sme biti nobenih ovir (slika M).
• Opravite uvodno zarezo do ene tretjine debeline debla na strani padca (slika N).
• Izvedite rez na drugi strani gledo na prej opravljen rez in na nekoliko visjem nivoju od spodnje povrsine uvodnega reza.
  V ustreznem trenutku vložite kline, da preprečite uklescenje verigeŽage.
• Drevo je treba prevrni z zagozdenjem klna, in ne s celotnim prerezom debla.

Pri rezanju dreves je treba upostevati vse varnostne predipse in postopati na naslednji nacin:

• Ce pride do uklescenja verige zage, je treba izklopiti zago in osvoboditi verigo s klinem. Klini morajo biti narejeni iz lesa ali plastike. Nikoli ni dovoljeno uporabljati jeklenih ali klinov iz litega zeleza.
• Padajoce drevo lahko za sabo potegne druga drevesa.
• Nevarno območje je enako 2,5 dolžinam rezanega drevesa (slika M).
• Ce je uporabnik začetnik ali neizkusen, si ne sme sam nabirati izkusenj, ampak se mora izsolati.

Rezanje dreves ni dovoljeno vprimeru:

• Ce ni mogoce dolociti pogojev v obmojcu nevarne cone zaradi megle,dezja, snega ali mraka.
• Ce ni moznno natanncno doloctiti smeri padca drevesa zaradi vetra ali sunkov vetra.

REZANJE DREVESNIH DEBEL

Krempljast naslon (19) pritisnite k materialu in opravite rezanje (slika O).
- Če rezanja niste mogli zakljuci, kljub temu da ste izcrpali možnosti premika zage, je treba:
- Mec pomaknite nazaj na varno razdaljo od rezanega materiala (ob tem da se rezilna veriga še naprej premika) in glavni ročaj (12) nekoliko pomaknite navzdol, oprite krempljast naslon (19) in konçajte rezanje z rahlim dvigom glavnega ročaja (12).

REZANJE DEBLA, LEZEÇEGA NA ZEMLJI

• Vedno je treba imeti dober stik stopal s podlago. Na deblu ni dovoljeno stati.
• Upostevajte, da se lahko padlo deblo obrača.
• Upostevajte navodila v zvezi z varnim delom, da bi se izognili povratnemu udarcuŽage.
• Rezanje je treba vedno koncati na nasprotni strani od smeri napetja, da bi se izognili uklescenju verige zage v rezu.

Pred pričekom dela je treba preveriti smer delovanje napetj v deblu, ki bo rezan, da bi se izognili uklesćenju verigeŽage.
- Prvo rezanje je treba izvesti na strani, ki je podvržena napetju, da bi ga eliminari.
Pri rezanju na zemplji lezecega debla je treba najprej opraviti rezanje do 1/3 njegove globine, nato obriniti deblo in koncati rezanje na nasprotni strani.
Pri rezanju na zemlji lezecega debla ni dovoljeno dopustiti, da pride do poglobitve verige v podlago, ki se nahaja pod deblom. Neupostevanje tega lahko privede do takojsnje poskodbe verige.
Pri rezanju na strmini lezeich debel se mora operater vedno nahajati na strmini nad deblom.

REZANJE NAD ZEMLJO DVIGNJENEGA DEBLA

V primeru podprith ali na stabilnih kozah dvignjenih debel je treba glede na mesto rezanja vedno izvesti vrez do 1/3 debeline debla na strani, na kateri prihaja do napetja, in rezanje koncati na nasprotni strani (sliki P in R).

REZANJE / OBREZOVANJE VEJ DREVES IN GRMOVVA

• Obrezovanje vej padlega drevesa je treba začeti na dnu drevesa in nadaljevati proti vrhu. Male veje je treba odrezati z enim rezom.
  Najprej preverite v katero smer je veja ukrivljena. Potem opravite uvodno rezanje s strani, na katero je veja upognjena, in nato zakljucite na nasprotni strani. Bodite pozorni, sj lahko rezana veja odskoci nazaj.
• Med rezanjem vej dreves je treba vedno rezati od zgoraj navzdol, s Čimer je omogćeno svobodno oppadanje odrezanih vej. Včasih pa je vendar laho priroćné rezanje veje od spodaj (slika S).
• Treba je ochriniti posebno pozornost med rezanjem vehj, ki je lahko napeta. Taka veja lahko po odrezu odskoci in udari operaterja.

Vej ni dovoljeno rezati plezajoc na drevo. Ni dovoljeno stati na lestvah, ploscadih, hlodih ali v drugih pozicijah, ki lahko povzrocijo izgubo ravnotezja in nadzora nad zago. Rezanja ni dovoljeno opravljati nad visino ramen. Zago je treba vedno drzati z obema rokama.

OSKRBA IN HRANJENJE

Pred pricetkom ciscenja, preveranja ali popravila zage je treba biti preprijan, da je motor naprave ustavljen in hladen. Od vzigalne svecke odklopite kabel, da bi se izognili nakljucnemu zagonu motorja.

HRAMBA

Pred hrambo orodja za daljsi czs od msecca je treba popolnama izprazniti system napajanza z gorivom.

Gorivo spustite iz rezervoarja za gorivo, zaenite motor in počakajte, da preneha delovati zaradi pomanjkanja goriva.
- Vsako gezono uporabljaje sveze gorivo. Za rezervoora zarigorvo nikoli ni dovoljeno uporabljati nobenih cistilnih sredstev, saj bi to lahko povzrociilo poskodbo motorja.
- Posebno pozornost je treba obrniti na to, da so prezračevalne odprtine ohiša motorja prepustne.
- Za ciscenje plasticih elementov je treba uporabljati rahel detergent in gobico.
- Na zagi se lahko opravljajo le vzdrrzevalne operaciye, opisane v teh navodilih. Vse druge operaciye lahko izvede le pooblaščeni servis.
- Ni dovoljeno opravljati nikakrsnih spreememb v konstrukciji zage.
- Zaga mora biti takrat, ko ni v rabi, hranjena v cistem stanju, na vodoravni povrsini, na suhem mestu, nedostopnim za otroke.

Pomembno je poskrbeti za to, da se med hranjenjem ne nabirajo usedline iz delcev gume na osnovnih elementih!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.. sistema napajanza z gorivom, kot so uplinja, filter goriva, cevka za gorivo ali rezervoor za gorivo. Goriva z dodatkom alkohola (etilnega ali metilnega) lahko vsrkavajo vlago, kar med hranjenjem vodi k separaciji sestavnih delov mestanice goriva in nastajanja kislin. Kisel bencin lahko povzroci poškodbo motorja.

ZRAÇNI FILTER

Umazan zračni filter povzroča znižanje učinkovitosti bencinskega motorja in povečanje porabe goriva. Zračni filter je treba Čistiti po vsakih 5 urah dela zŽago.

OcistitePokrov zračnega filtra (4) in okolico, da bi pri njegovem snetju ne prislo do pronicanja umazanije v celico uplinjca.
- Odvijte vijakPokrova zračnegafiltera (3) in smemitePokrov zračnegafiltera (4).

i

1

Bruşenje verige je zapletena operacija. Samostojno bruşenje verige zahteva uporabo posebnih orodij, kot tudi vescine. Dejavnost bruşenja je priporočljivo prepustiti kvalificiranim osebam.

• Izvlecite zračni filter (d) (slika T).
  Zračni filter umijte v vodi z milom, izperite s Čisto vodo in posusite.
• Namontirajte zračni filter in se prepričajte, da se utori na robu zračnegа filtra dobro prilegajo zobcem naPokrovu zračnega filtra (4).
• PrimontiranjuPokrova zračnega filtra (4) se je treba prepričati, da se kabel vžigalne svečke in Čepi vijakov za reguliranje uplinjaca nahajajo na ustreznih mestih.

Da bi se izognili nevarnosti pozara ali nastanka nevarnih hlapov, zračnega filtra ni dovoljeno umivati z bencinom ali drugimi lahkovnetljivimi razredcili.

REBRA CILINDRA

Prah, ki se nabira na rebrih cilindra lahko povzroci pregretje motorja. Od casa do casa je treba med oskrbovalnimi dejavnostmi zracnegafila preverjati in cristiti rebra cilindra.

MEC IN VERIGA

Po vsakih 5 urah dela je treba preveriti stanje meca in verige.

• Stikalo za vžig (14) nastavite v položaj izklop.
• Sprostite in odvijte pritrdilni matici meca (7).
• Snemite ohishi (10) in odmontirajte mec (20) in verigo (21).
  Ocistite oljne odprtine in utore (e) v mecu (20) (slika U).
• Namažite prednje verižno kolo meča (22) skozi odprtino (f), ki se nahaja na konici meča (slika W).
  Preverite stanje verige (21).

BRUŠENJE VERIGEŽAGE

Rezilnim elementom je treba posvetiti posebno pozornost. Rezilni elementi morajo biti ostri in cisti, kar zagotavlja pravilno in varno izvedbo dela.Delo z zago s topo verigo povzroca hitro izrabo verige, meca in pogonskega veriznega kolesa, v skrajnem primeru lahko privede do poka verige.Zato je pomembno pravocasno naostriti verigo.

Bruşenje verige je zapletena operacija. Samostojno bruşenje verige zahteva uporabo posebnih orodij, kot tudi vescine. Dejavnost bruşenja je priporocljivo prepustiti kualificiranim osebam.

FILTER GORIVA

• Odvijte zamašek rezervaorja za gorivo (15).
• S pomocjo ziñate kljuke izvlecite filter goriva (g) skozi odprtino rezervoorja za gorivo (slika X).

• Odmontirajte filter goriva in ga umijte v bencinu ali zamenjajte z novim.

• Filter goriva namontirajte v rezervoor.
  Privijte zamašek rezervoarja za gorivo (15).

Po odmontiranju filtra goriva uporabite kljuko, da bi pridržali konec sesalne cevi.

Pri montaži filtrà je treba paziti, da v sesalno cev ne pridejo nobene umazanje.

OLJNIFILTER

• Odvijte zamašek rezervoorja za olje (18).
  S pomocjo ziñcate kljuke izvlecite oljni filter (h) skozi odprtino rezervoorja za olje (slika Y).

• Umjte oljni filter z bencinom ali zamenjaje z novim.

• Iz rezervoorja odstranite vse umazanie.

• Filter goriva namontirajte v rezervoor.

• Privijte zamašek rezervoorja za olje (18).

Pri vlaganju oljenga filtra v rezervoor se je treba prepričati, da sega do prednjega desnegа kota.

VZIGALNA SVECKA

Da bi orodje brezhibno delovalo, je treba od casa do casa preveriti stanje vzigalne svecke.
- OdmontirajtePokrovzračnegafiltra(4).

• Izvlecite zračni filter (d).
• Snemite kabel (i) z vžigalne svečke.
  Kljuc za sveco (prilozen) namestita na sveco in odvijte vizigalno svecko (slika Z).
• Očistite in nastavite odmik stikov (0,65 mm) (zamenjaje vžigalno svečo, Če je potrebno).

DRUGA NAVODILA

Preverite, ali morda pusca olje, da ni zrahljanih pritrdtev in poskodb glavnih delov, zlasti da so rocaji in mec trdno pritrjeni. Ce odkrijte kakrsne koli poskodbe, morate biti pred ponovnim zagonom prepricani, da je zaga popravljena.

Vse napake mora odpraviti pooblascni servis proizvajalca.

TEHNICNI PARAMETRI

NAZIVNI PODATKI

Benzininis grandininis pjūklas
Nominalus dydis Verté
Variklio kubatūr 52 cm	3
Naudingasis grandinès pagrindo ilgis	450 mm
Variklio galia 2,0 kW (2,72 KM)
Variklio sūkiu skačius su pjovimoSYSTEMA (maks.)	10500 min-1
Sukimosi greitis be apkrovos 300	0 min
Vidutinès kuro sānaudos 1,63 l/h
Kuras Benzinas / tepalas (2 taktu	varikliams) 25 : 1
Kuro bako talpa 550 ml
Grandinès sutepimo tepalo talpykla	260 ml
Karbiuratoriaus rùšis MP132
UždegimoSYSTEMA CDI
Uždegimo Žvaké L7T / L8RTC
Tepalo tiekimoSYSTEMA	Automatinis siurblys su dozatoriumi
Grandinès ratukas (dantukai x tarpai tarp ju)	7T x 8,255 mm
Matmenys (ilg. x aukst. x pl.) (be grandinès pagrindo)	400x240x280 mm
Svoris (be graninès pagrindo ir Grandinès)	5,35 kg
Grandinès judèjimas kreipianciaja	Varancioji Žvaigžduté
Grandinès pagrindo rùšis	GRAPHITE 18" (450 mm)
Grandinès rùšis	180PXBK095 Oregon
Trapai tarp graninès dantuku	0,325" (8,255mm)
Grandinès storis	0,058" (1,47 mm)
Pagaminimo metai	2019

PODATKI O HRUPU IN VIBRACIJAH

Stopna zvočnega pritiska: Lp = 96,7 dB(A) K=3dB(A)

Stopna zvočne moči: Lw. = 110 dB(A) K=3dB(A)

Stopna vibraciag.

prednji rocaj: = 7,907m / s^2K = 1,5m / s^2

VAROVANJEOKOLJA

Elektrikno napajanih Izdelkov ni dovoljeno meatsi z gospodinskimi odopdki, amapk jih morajo ostanutie uzheznoe. Podatkoi o sluzbah za odstranskiy odopdkov so na volzni pri prodajalicu all lokiviln oblasteh. Izabrjleno elektrikno in elektronsko orodje vsebume okolju skodljive snovi. Orodje, ki ododano v recklazo, predstavija potencialno nevamost za okolje in zdrazje ijdui.

^* Prldržana pravlca do spremb.

^aGrupa Topex Spókla z agrizonicz odpopiewdžlánosica^{a b}Spólka komandytowa s sedēzem v Varšav, ul. Pograniczna 2/4 (v nadaljevanju, Grupa Topex), sporocá, da so vr avtorské pravice v zvezi zsebino teh navodil (v nadaljevanjiu, Navodila)^a med drugim v zvezi z besedili, shemami, ribami, kakor tudi sestvo, Izklujcna last Grupa Topex in so predmet zakonske zašite v skladu z akonom z dne 4. februarja 1994 o avtorskikh pravicah in interlektualni lastnini (Ur. I. 2006 st. 90/631 s kasnejsimi sprembamji). Kopiranje, obdelava, objoba in spreminjanje Navodil v komercialna nameme, kot tudi njihovil posamzeh elementov. Je brez pișne odogrutile Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovornosti

LTORIGINALIOS INSTRUKCIJOS VERTIMAS

BENZININIS GRANDININIS PJUKLAS 58G952

DÉMESIO: PRIES PRADEDANT NAUDOTIS BENZINIU GRANDININIUPJUKLU, BUTINA PERSKAITYI SIA INSTRUKCIJA IR ISSAUGOTI JA NAUDIOJIMUII ATEITYJE.

DETALIOS SAUGUMO TAISYKLES

SAUGUS BENZININIU GRANDININIU PJUKLU NAUDOJIMAS

Jspejimas!
