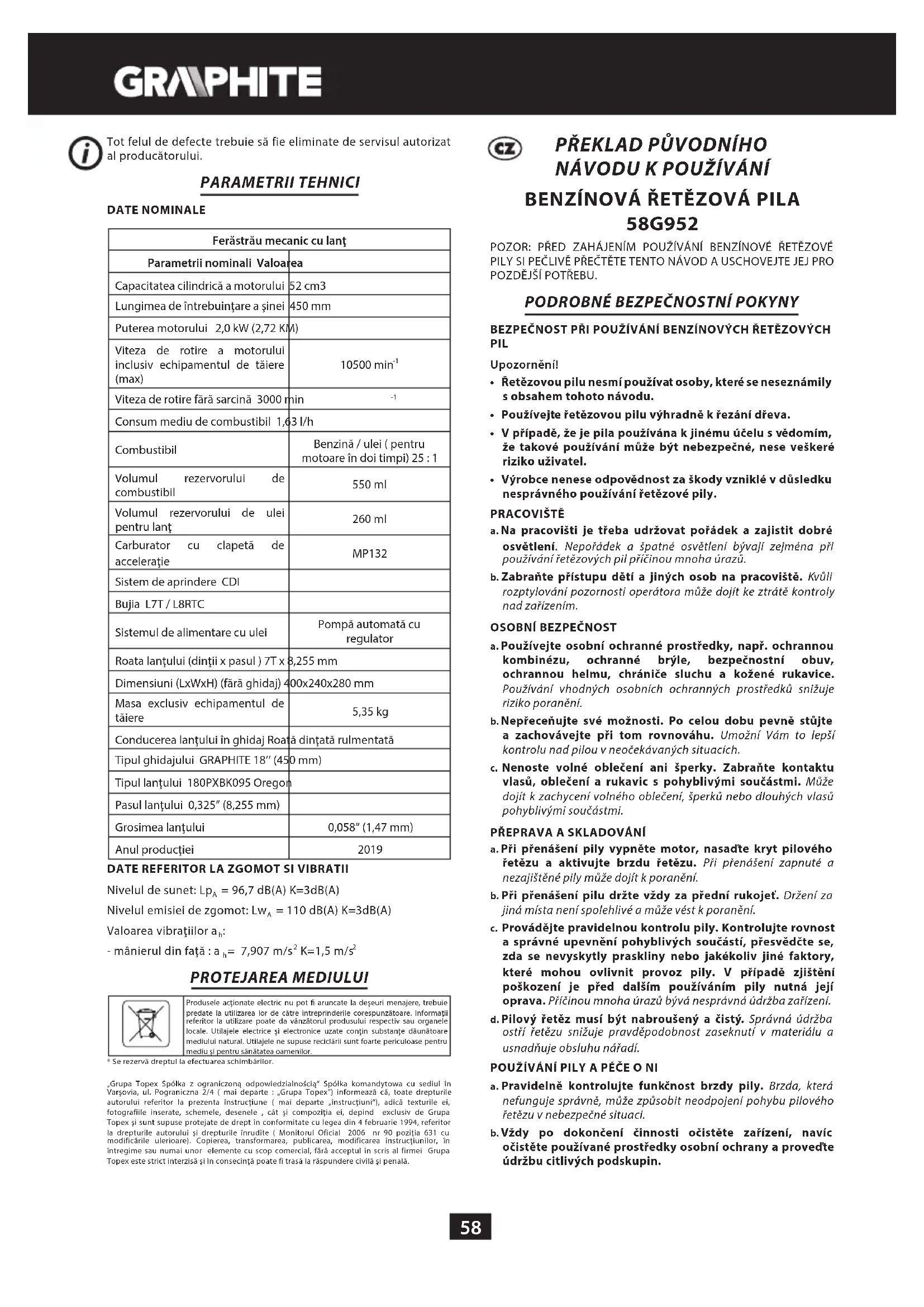

NÁVOD K OBSLUZE 58G952 Graphite

BEZPEČNOST PŘI POUŽÍVÁNÍ BENZÍNOVÝCH ŘETĚZOVÝCH PIL Upozornění!

• Řetězovou pilu nesmí používat osoby, které se neseznámily s obsahem tohoto návodu.

• Používejte řetězovou pilu výhradně k řezání dřeva.

• V případě, že je pila používána k jinému účelu s vědomím, že takové používání může být nebezpečné, nese veškeré riziko uživatel.

• Výrobce nenese odpovědnost za škody vzniklé v důsledku nesprávného používání řetězové pily. PRACOVIŠTĚ a. Na pracovišti je třeba udržovat pořádek a zajistit dobré osvětlení. Nepořádek a špatné osvětlení bývají zejména při používání řetězových pil příčinou mnoha úrazů. b. Zabraňte přístupu dětí a jiných osob na pracoviště. Kvůli rozptylování pozornosti operátora může dojít ke ztrátě kontroly nad zařízením.

a. Používejte osobní ochranné prostředky, např. ochrannou kombinézu, ochranné brýle, bezpečnostní obuv, ochrannou helmu, chrániče sluchu a kožené rukavice. Používání vhodných osobních ochranných prostředků snižuje riziko poranění. b. Nepřeceňujte své možnosti. Po celou dobu pevně stůjte a zachovávejte při tom rovnováhu. Umožní Vám to lepší kontrolu nad pilou v neočekávaných situacích. c. Nenoste volné oblečení ani šperky. Zabraňte kontaktu vlasů, oblečení a rukavic s pohyblivými součástmi. Může dojít k zachycení volného oblečení, šperků nebo dlouhých vlasů pohyblivými součástmi.

PŘEPRAVA A SKLADOVÁNÍ

a. Při přenášení pily vypněte motor, nasaďte kryt pilového řetězu a aktivujte brzdu řetězu. Při přenášení zapnuté a nezajištěné pily může dojít k poranění. b. Při přenášení pilu držte vždy za přední rukojeť. Držení za jiná místa není spolehlivé a může vést k poranění. c. Provádějte pravidelnou kontrolu pily. Kontrolujte rovnost a správné upevnění pohyblivých součástí, přesvědčte se, zda se nevyskytly praskliny nebo jakékoliv jiné faktory, které mohou ovlivnit provoz pily. V případě zjištění poškození je před dalším používáním pily nutná její oprava. Příčinou mnoha úrazů bývá nesprávná údržba zařízení. d. Pilový řetěz musí být nabroušený a čistý. Správná údržba ostří řetězu snižuje pravděpodobnost zaseknutí v materiálu a usnadňuje obsluhu nářadí. POUŽÍVÁNÍ PILY A PÉČE O NI a. Pravidelně kontrolujte funkčnost brzdy pily. Brzda, která nefunguje správně, může způsobit neodpojení pohybu pilového řetězu v nebezpečné situaci. b. Vždy po dokončení činnosti očistěte zařízení, navíc očistěte používané prostředky osobní ochrany a proveďte údržbu citlivých podskupin.59 PROVOZ

• Před uvolněním brzdy řetězu vypněte motor pily.

• Zachovávejte mimořádnou opatrnost při dokončování řezání, kdy pila nemá opěru v podobě řezaného materiálu a padá silou setrvačnosti, což může vést k poranění.

• Při déle trvajícím používání může u operátora dojít k mravenčení či zdřevěnění prstů a rukou. V takovém případě je nutno činnost přerušit, protože zdřevěnění snižuje přesnost při práci s pilou.

• Je zakázáno používat otevřený oheň a kouřit.

• Doplňování směsi benzínu a oleje do palivové nádrže pily provádějte při vypnutém motoru a po jeho vychladnutí, protože hrozí nebezpečí úniku paliva a jeho vznícení od horkých součástí pily.

• V případě zjištění netěsnosti nebo úniku paliva nesmíte pilu uvádět do provozu, protože hrozí nebezpečí požáru.

• Pila se za provozu silně zahřívá, zachovávejte opatrnost a nedotýkejte se nechráněnými částmi těla horkých součástí pily.

• Pilu smí používat pouze jedna osoba, nikdy ne více osob najednou. Všechny jiné osoby se musí zdržovat v bezpečné vzdálenosti od prostoru, ve kterém je řetězová pila používána. Zejména je třeba zabránit přístupu dětí a zvířat na pracoviště.

• Při spouštění pily se pilový řetěz nesmí dotýkat řezaného materiálu či jiného předmětu.

• Během práce pilu pevně držte oběma rukama za obě rukojeti. Pevně při tom stůjte.

• Pilu nesmí používat děti nebo mladiství. Pilu smí používat výhradně dospělé osoby, které se seznámily s její obsluhou. Osoba používající řetězovou pilu musí mít k dispozici také tento návod k obsluze.

• Pokud se objeví příznaky únavy, ihned přerušte práci s řetězovou pilou.

• Před zahájením řezání vždy přemístěte páčku brzdy řetězu do příslušné polohy (přitáhněte ji k sobě). Slouží zároveň jako kryt na ochranu rukou.

• Při oddalování řetězové pily od řezaného materiálu musí být pilový řetěz v provozu.

• Při řezání zpracovaného řeziva nebo tenkých větví používejte podpěru (kozu na řezání dřeva). Neřezejte několik na sobě položených desek najednou. Nepřípustné je také řezání materiálu přidržovaného jinou osobou nebo přidržování materiálu nohou.

• Dlouhé díly, které mají být řezány, musí být řádně uchyceny.

• Při řezání v nakloněném terénu buďte vždy obrácení směrem nahoru.

• Při úplném přeřezávání vždy používejte opěrný dráp jako podpěrný bod. Držte pilu za zadní rukojeť a veďte ji pomocí rukojeti přední.

• Není-li možné provedení řezání jedním řezem, oddalte pilu o kousek dozadu, přestavte opěrný dráp a pokračujte v řezání s mírným nadzvednutím zadní rukojeti.

• Při vodorovném řezání se postavte pod úhlem minimálně 90º vůči čáře řezu. Tato činnost vyžaduje zvýšenou pozornost.

• Pokud se řetěz zasekne během řezání horní částí řetězu, může dojít k odrazu směrem k operátorovi. Z tohoto důvodu je nutno tam, kde je to možné, provádět řezání dolní částí řetězu, protože při zaseknutí řetězu v takovém případě dochází k odrazu směrem od operátora.

• Při řezání odlamujícího se dřeva zachovávejte mimořádnou opatrnost. Odřezané kousky dřeva mohou být vymrštěny jakýmkoliv směrem (nebezpečí poranění!).

• Odřezávání větví stromů smí provádět pouze vyškolené osoby! V případě nekontrolovaného pádu odřezané větve stromu hrozí nebezpečí poranění!

• Řezání špičkou vedení řetězu je nepřípustné (nebezpečí odrazu).

• Dávejte pozor zejména na větve pod pnutím. Neřezejte volně visící větve zdola.

• Vždy stůjte bočně k předpokládanému směru pádu stromu, který má být pokácen.

• Když strom padá, hrozí nebezpečí lámání a padání větví káceného stromu nebo okolních stromů. Zachovávejte mimořádnou opatrnost, protože hrozí nebezpečí poranění.

• Na svazích musí operátor stát nad káceným stromem, nikdy ne pod ním.

• Dávejte pozor na kmeny, které se mohou stočit směrem k operátorovi. Odskočte!

• Pracující pila má tendenci se otočit, když se špička vedení řetězu dotýká obráběného materiálu. V takovém případě se pila může nekontrolovaným způsobem přemístit směrem k operátorovi (nebezpečí poranění!).

• Kácení stromů musí předcházet příprava pracoviště spočívající v odstranění dolních, překážejících větví a očištění povrchu kolem pařezu dřeva.

• Nepracujte během silného větru, který může mít vliv na změnu zvoleného směru pádu stromu nebo způsobit jeho nekontrolovaný pád.

• Neprovádějte kácení v podmínkách omezené viditelnosti během mlhy, dešťových srážek nebo sněhu.

• Nepoužívejte pilu ve výšce přesahující výšku ramen ani při řezání nestůjte na stromě, žebříku, lešení, kmeni stromu apod.

• Poblíž pracoviště by se měla nacházet dobře vybavená lékárnička první pomoci. Abyste zabránili odrazu pily, dodržujte níže uvedené pokyny:

• Nikdy nezačínejte ani neprovádějte řezání špičkou vedení řetězu!

• Při zahajování řezání musí být pila již spuštěná!

• Přesvědčte se, zda je pilový řetěz správně nabroušen.

• Nikdy nepřeřezávejte najednou více než jednu větev. Při řezání dávejte pozor na okolní větve. Při úplném přeřezávání stromu dávejte pozor na kmeny okolních stromů. Vysvětlivky k použitým piktogramům

1. Pozor! Dbejte zvláštních bezpečnostních opatření!

3. Nebezpečí otravy spalinami

4. Používejte ochranné rukavice

5. Před zahájením údržby či opravy vypněte motor a sejměte

kabel ze zapalovací svíčky

6. Přečtěte si tento návod k obsluze a respektujte v něm

obsažená upozornění a bezpečnostní pokyny!

7. Používejte prostředky na ochranu hlavy, očí a sluchu

8. Nebezpečí v důsledku zpětného nárazu

9. Noste ochranný oděv

10. Noste ochrannou obuv

11. Zabraňte kontaktu končetin s řeznými prvky60

KONSTRUKCE A POUŽITÍ

Benzínová řetězová pila je ručním zařízením. Je poháněna dvoudobým spalovacím motorem, který je chlazen vzduchem. Zařízení tohoto typu je určeno k provádění prací na zahradách. Pilu lze používat ke kácení stromů, odřezávání větví, přípravě palivového dříví či dřeva do krbu a v jiných situacích, kdy je vyžadováno řezání dřeva. Zařízení je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Tlačítko pro blokování páčky škrticí klapky

4. Kryt vzduchového filtru

7. Matice pro upevnění vedení

8. Regulační šroub pro napnutí řetězu

9. Regulační šroub pro množství oleje

11. Páčka škrticí klapky

14. Spínač zapalování

15. Uzávěr plnicího hrdla palivové nádrže

16. Regulační šrouby karburátoru L a H

17. Regulační šroub volných otáček T

18. Uzávěr plnicího hrdla olejové nádrže

22. Řetězové kolo vedení

• Skutečný výrobek se může lišit od vyobrazení. POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ POZOR UPOZORNĚNÍ MONTÁŽ / NASTAVENÍ INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Kryt vedení – 1 ks

4. Opěrný dráp + šrouby – 1 sada

5. Nádoba na směs benzinu a oleje – 1 ks

6. Klíč na svíčky se šroubovákem – 1 ks

8. Šestihranný klíč – 2 ks

PŘENÁŠENÍ ŘETĚZOVÉ PILY

Před přenášením řetězové pily je vždy nutno nasunout kryt řetězu na vedení a řetěz. Při přenášení držte řetězovou pilu za přední rukojeť. Nedržte pilu při přenášení za hlavní rukojeť. Pokud je třeba provést několik řezání po sobě, pak musí být mezi jednotlivými operacemi pila vypínána pomocí spínače zapalování.

MONTÁŽ OPĚRNÉHO DRÁPU

Z bezpečnostních důvodů musí být opěrný dráp vždy přimontován k pile. Dráp slouží jako opěrný bod a také snižuje riziko výskytu zpětného rázu.

• Přišroubujte opěrný dráp (19) k tělesu pily (šrouby jsou součástí dodávky). MONTÁŽ VEDENÍ A PILOVÉHO ŘETĚZU K seřízení napnutí řetězu slouží svorník a regulační šroub. Je třeba dbát na to, aby při montáži vedení svorník umístěný na regulačním šroubu zapadl do otvoru ve vedení. Otáčením regulačního šroubu lze svorník přemísťovat dopředu a dozadu. Tyto prvky je třeba správně nastavit před zahájením montáže vedení do pily. Vedení řetězu a pilový řetěz jsou dodávány zvlášť.

• Páčka brzdy (6) se musí nacházet v horní poloze (svislé) (obr. A).

• Odšroubujte matice pro upevnění vedení (7) a sejměte kryt (10).

• Nasaďte řetěz (21) na řetězové hnací kolo umístěné za spojkou.

• Nasaďte vedení (20) (zasunutím za spojku) na vodicí šrouby (c) a přisuňte ho směrem k řetězovému hnacímu kolu (obr. B).

• Nasaďte řetěz (21) zespodu na řetězové kolo vedení (22).

• Přemístěte vedení (20) směrem od řetězového hnacího kola tak, aby vodicí články řetězu zapadly do drážky vedení.

• Zkontrolujte, zda se svorník (a) na regulačním šroubu pro napnutí řetězu (8) nachází uprostřed dolního otvoru (b) vedení (20) (příp. proveďte seřízení) (obr. B).

• Vraťte kryt (10) zpět na místo a opatrně ho přišroubujte maticemi pro upevnění vedení (7).

• Napněte pilový řetěz regulačním šroubem pro napnutí řetězu (8). Řetěz je správně napnut tehdy, když jej lze uprostřed vedení ve vodorovné poloze nadzvednout o 3 – 4 mm.

• Pevně utáhněte matice pro upevnění vedení (7). Přidržujte při tom špičku vedení. Před smontováním vedení a řetězu zkontrolujte správné umístění ostří řetězu (správné umístění řetězu na vedení je znázorněno na špičce vedení). Používejte při kontrole a montáži řetězu vždy ochranné rukavice. Zabráníte tak poranění ostřím. Nový pilový řetěz vyžaduje dobu rozběhu v délce trvání cca 5 minut. V této fázi je velmi důležité mazání řetězu. Po uplynutí doby rozběhu zkontrolujte napnutí řetězu a příp. ho upravte. Napnutí řetězu je třeba kontrolovat a seřizovat velmi často, protože volný řetěz může snadno spadnout z vedení, podléhá rychlejšímu opotřebení a může způsobit rychlejší opotřebení vedení. PLNĚNÍ NÁDRŽE PILY OLEJEM Olejová nádrž je u nové pily prázdná. Proto je nutné naplnění nádrže olejem před prvním použitím.

• Odšroubujte uzávěr plnicího hrdla olejové nádrže (18).

• Nalijte do nádrže max. 260 ml oleje (dbejte na to, aby do nádrže během plnění nepronikly žádné nečistoty).

• Zašroubujte uzávěr plnicího hrdla olejové nádrže (18). Nepoužívejte použitý nebo regenerovaný olej, protože to může vést k poškození olejového čerpadla. Používejte olej SAE 10W/30 po celý rok nebo olej SAE 30W/40 v létě a SAE 20W/30 v zimě.

PLNĚNÍ PALIVOVÉ NÁDRŽE

Během plnění palivové nádrže dodržujte níže uvedené zásady:

• Nesmí dojít k úniku paliva. Smíchejte benzín (bezolovnatý s oktanovým číslem 95) s kvalitním motorovým olejem do dvoudobých motorů podle níže uvedených tabulek.61

DOPORUČOVANÝ POMĚR SMĚSI

Provozní podmínky Benzín : olej Prvních 20 provozních hodin 20 : 1 Po 20 provozních hodinách 25 : 1

• Odšroubujte uzávěr plnicího hrdla palivové nádrže (15).

• Nalijte do nádrže předem připravenou palivovou směs (max. 550 ml).

• Zašroubujte uzávěr plnicího hrdla palivové nádrže (15). Většina problémů se spalovacími motory přímo nebo nepřímo souvisí s používaným palivem. Dbejte zejména na to, abyste ve směsi nepoužili motorový olej určený pro čtyřdobé motory. PROVOZ / NASTAVENÍ

Při práci držte řetězovou pilu oběma rukama.

• Zkontrolujte naplnění palivové a olejové nádrže.

• Zkontrolujte, zda se páčka brzdy (6) nachází v poloze zapnuto (je přemístěna dopředu).

• Při studeném motoru vytáhněte lanko sání (2).

• Načerpejte palivo do motoru opakovaným potažením startovacího lanka (13).

• Přemístěte spínač zapalování (14) do polohy zapnuto (obr. C).

• Položte pilu na stabilní podklad (zem).

• Pevně držte pilu opřenou o zem a potáhněte za startovací lanko (13) nejprve pomalu, až uslyšíte záběr zubů spojky, a poté silněji (obr. D).

• Zatáhněte za startovací lanko (13), dokud se pila na chvíli nespustí a zhasne.

• Pak stiskněte tlačítko pro blokování páčky škrticí klapky (1) a mírně stiskněte páčku škrticí klapky (11) pro vypnutí sání (lanko sání se automaticky zasune do polohy vypnuto).

• Již s vypnutým sáním zatáhněte znovu za startovací šňůru (13), dokud se nespustí motor (možná budete muset několikrát trhnout).

• Nechejte motor zahřát. Pokud je to nutné, zvyšte otáčky lehkým stlačením páčky škrticí klapky (11).

• Přepněte páčku brzdy (6) do polohy vypnuto (páčka je přemístěná dozadu).

• Proveďte řezání. Nespouštějte motor, když držíte pilu v rukou. Pila musí být při spouštění opřená o zem a pevně přidržovaná. Zkontrolujte, zda se může řetěz volně otáčet, aniž by se dotýkal nějakých předmětů. Nesmíte provádět řezání žádných materiálů, pokud je lanko sání vytažené. ZASTAVENÍ MOTORU

• Uvolněte páčku škrticí klapky (11), aby motor mohl několik minut běžet naprázdno.

• Nastavte spínač zapalování (14) do polohy (STOP).

KONTROLA MAZÁNÍ ŘETĚZU

Před zahájením činnosti zkontrolujte mazání pilového řetězu a hladinu oleje v olejové nádrži. Zapněte pilu a držte ji nad zemí. Pokud lze pozorovat zvětšující se stopy oleje, znamená to, že mazání řetězu funguje řádně (obr. E). Nevyskytují-li se vůbec žádné stopy oleje nebo jsou-li minimální, pak proveďte seřízení pomocí regulačního šroubu pro množství oleje (9). Pokud nenastane žádná reakce na seřízení, očistěte výstup oleje, horní otvor pro napnutí řetězu a olejový kanál nebo se obraťte na servis. Při seřizování musí být zařízení vypnuté. Je třeba dodržovat bezpečnostní opatření. Nikdy nesmí dojít ke kontaktu vedení se zemí. Z bezpečnostních důvodů musí být vždy dodržena minimální vzdálenost od země 20 cm. Pomocí regulačního šroubu pro množství oleje (9) nastavte množství přiváděného oleje podle požadovaných provozních podmínek.

• Poloha „MIN.” – přívod oleje se snižuje.

• Poloha „MAX.” – přívod oleje roste (obr. F). Při řezání tvrdého a suchého dřeva a využívání celé pracovní délky vedení při řezání nastavte regulační šroub (9) do polohy „MAX.” Při řezání měkkého a vlhkého dřeva nebo při využívání pouze části pracovní délky vedení lze snížit množství přiváděného oleje otočením regulačního šroubu (9) směrem ke značce „MIN.”. Olejová nádrž musí být v okamžiku, kdy se vyprázdní palivová nádrž, téměř prázdná. Při doplňování paliva do palivové nádrže je nutno naplnit i olejovou nádrž olejem.

MAZIVA K MAZÁNÍ ŘETĚZU

Životnost řetězu a vedení pily ve velké míře závisí na kvalitě používaného maziva. Používejte výhradně maziva určená k použití v řetězových pilách. Nikdy k mazání pilového řetězu nepoužívejte použitý nebo regenerovaný olej.

Vedení (20) podléhá mimořádně silnému opotřebení v přední a dolní části. Aby se zabránilo jednostrannému opotřebení v důsledku tření, doporučuje se otáčet vedení při každém broušení řetězu. Současně je třeba vyčistit drážku ve vedení a olejové otvory. Drážka vedení má pravoúhlý tvar. Zkontrolujte opotřebení drážky. Přiložte k vodicí liště a vnějšímu povrchu zubu řetězu pravítko. Pokud je mezi nimi štěrbina, znamená to, že je drážka v normě. V opačném případě je vedení opotřebené a musí být vyměněno.

Řetězové hnací kolo je součástí, která podléhá silnému opotřebení. Pokud zpozorujete výrazné známky opotřebení na zubech řetězového kola, pak je nutno kolo vyměnit. Opotřebené řetězové kolo navíc zkracuje životnost pilového řetězu. Nechte řetězové kolo vyměnit v autorizovaném servisu.

SEŘÍZENÍ KARBURÁTORU

Karburátor pily byl seřízen z výroby, ale při změně provozních podmínek může být nutné jeho přesné dodatečné seřízení. Před seřízením karburátoru se přesvědčte, zda byl namontován nový vzduchový a palivový filtr a zda byla naplněna vhodná palivová směs. Seřízení karburátoru se provádí s namontovaným vedením a řetězem.

• Zašroubujte oba regulační šrouby (L a H) (16) na doraz (neutahujte je příliš silně) (obr. G).

• Nejprve vyšroubujte oba regulační šrouby (16) tak, jak je uvedeno níže: - šroub L: 1 1/4 otáčky - šroub H: 1 3/8 otáčky

• Spusťte motor a nechte jej zahřát při napůl stisknuté páčce škrticí klapky (11).

• Po zahřátí motoru uvolněte stisk páčky škrticí klapky (11) a nechte motor pracovat při volných otáčkách.

• Pomalu otáčejte šroubem (L) doprava až do polohy, ve které budou volné otáčky maximální, a poté jej otočte zpět doleva o 1/4 otáčky.

• Otáčejte regulačním šroubem volných otáček (T) (17) doleva tak dlouho, až se řetěz přestane hýbat. Pokud se ukáže, že jsou volné otáčky příliš nízké, otočte šroubem doprava (obr. G). Nedotýkejte se tlumiče. Horký tlumič může způsobit těžké popáleniny.

Popisovaná pila je vybavena automatickou brzdou, která zastaví pohyb řetězu v případě, že dojde k odrazu během řezání pilou. Brzda funguje automaticky v důsledku působení síly setrvačnosti na závaží upevněné v krytu brzdy. Brzdu řetězu lze aktivovat také ručně přemístěním páčky brzdy (6) směrem k vedení (20). Aktivací brzdy řetězu se pohyb řetězu zastaví v průběhu 0,12 s.62

KONTROLA FUNKCE BRŽDĚNÍ

Před každým použitím pily zkontrolujte funkčnost brzdy.

• Umístěte pracující pilu na zem a uveďte motor pily na nejvyšší otáčky při plném otevření škrticí klapky po dobu 1 – 2 sekund.

• Postrčte páčku brzdy (6) dopředu. Řetěz by se měl ihned zastavit.

• Pokud se řetěz zastavuje pomalu nebo se nezastaví, pak je třeba vyměnit pás brzdy a buben spojky před opětovným použitím pily.

• Pro uvolnění brzdy odtáhněte páčku brzdy (6) směrem k hlavní rukojeti (12), až uslyšíte typický zvuk zaklapnutí blokování. Kontrola funkčnosti brzdy řetězu a kontrola nabroušení řetězu před každým použitím pily je velmi důležitá pro eliminaci případného odrazu.

KONTROLA AKTIVACE BRZDY

Během provádění této kontroly musí být motor pily vypnutý.

• Nadzvedněte pilu za přední rukojeť (5) a hlavní rukojeť (12) cca 35 cm nad dřevěný prvek.

• Pusťte přední rukojeť (5) tak, aby se vedení vlastní tíhou naklonilo dopředu a dotklo se dřevěného prvku (obr. H).

• Jakmile se vedení dotkne dřevěného prvku, měla by se aktivovat brzda pily (páčka brzdy (6) se samočinně přemístí dopředu do polohy zapnuto). Před zahájením činnosti zkontrolujte, zda brzda řetězu správně funguje. Pokud brzda řádně nefunguje, je nutno ji před použitím pily nechat seřídit nebo opravit v autorizovaném servisu. V případě provozu motoru při vysokých otáčkách s aktivovanou brzdou řetězu dojde k přehřátí spojky pily. Pokud se brzda řetězu aktivuje, když je motor v provozu, pak ihned uvolněte páčku škrticí klapky a udržujte motor na volných otáčkách.

NAPNUTÍ PILOVÉHO ŘETĚZU

Pilový řetěz se během práce s pilou prodlužuje v důsledku zahřívání. Prodloužený řetěz se uvolňuje a hrozí jeho sesunutí z vedení.

• Povolte matice pro upevnění vedení (7).

• Přesvědčte se, zda se řetěz (21) nachází ve vodicí drážce vedení (20).

• Pomocí šroubováku otáčejte šroubem pro napnutí řetězu (8) doprava, dokud nebude řetěz správně napnutý (opatrně přidržujte vedení ve vodorovné poloze).

• Znovu zkontrolujte napnutí řetězu (mělo by být možné nadzvednout řetěz uprostřed vedení na výšku cca 3 – 4 mm (obr. I).

• Pevně utáhněte matice pro upevnění vedení (7). Nenapínejte řetěz příliš silně. Pokud bude řetěz během seřizování zahřátý, hrozí jeho přílišné napnutí při vychladnutí.

PRÁCE S ŘETĚZOVOU PILOU

• Před zahájením zamýšlené činnosti se seznamte s bezpečnostními pokyny ohledně práce s řetězovou pilou. Pro získání zručnosti se doporučuje nácvik řezání na přebytečných kouscích dřeva. Umožní Vám to také blíže se seznámit s možnostmi pily.

• Vždy dodržujte bezpečnostní předpisy.

• Řetězová pila smí být používána výhradně k řezání dřeva. Řezání jiných materiálů je zakázáno.

• Intenzita vibrací a výskyt odrazu se liší při řezání různých druhů dřeva.

• Nepoužívejte řetězovou pilu jako páku pro zvedání, přemísťování nebo dělení předmětů. Dojde-li k zaseknutí řetězu, vypněte motor a vražte do dřeva plastový nebo dřevěný klín za účelem uvolnění pily (obr. J). Zařízení znovu spusťte a ještě jednou opatrně proveďte řezání.

• Pila nesmí být připevněna ke stacionárním zařízením.

• Je zakázáno připojovat jiná zařízení k pohonu pily, než která jsou uvedena výrobcem pily.

• Během řezání není nutno tlačit na pilu příliš silně. Přítlak musí být pouze mírný, zatímco motor pracuje při plném otevření škrticí klapky. Pokud se pila během řezání zasekne v řezu, nevytahujte ji silou. Hrozí ztráta kontroly nad pilou a poranění operátora a/ nebo poškození pily. Brzda řetězu musí být před zahájením činnosti uvolněná.

• Stiskněte tlačítko pro blokování páčky škrticí klapky (1) a páčku škrticí klapky (11) (před zahájením řezání vyčkejte, až motor dosáhne plných otáček).

• Po celou dobu udržujte plnou rychlost.

• Nechte řetěz řezat dřevo. Mírně tlačte pilu směrem dolů (obr. K).

• Před dokončením činnosti přestaňte na pilu tlačit, abyste nad ní neztratili kontrolu.

• Po dokončení řezání uvolněte páčku škrticí klapky (11) tak, aby motor pracoval v chodu naprázdno.

• Před odložením pily vypněte motor. Udržování vysokých otáček pily bez řezání dřeva vede ke zbytečným ztrátám a opotřebení součástí.

OCHRANA PŘED ODRAZEM

V případě odrazu se jedná o pohyb vedení řetězu řetězové pily nahoru a/nebo dozadu, ke kterému může dojít, když pilový řetěz narazí na překážku tou částí, která se nachází na špičce vedení.

• Přesvědčte se, zda je řezaný materiál řádně uchycen.

• K uchycení materiálu použijte svorky.

• Při spouštění a práci je třeba pilu držet oběma rukama.

• Během odrazu se pila chová nekontrolovaným způsobem, dochází k povolení řetězu (obr. L).

• Není-li řetěz správně nabroušený, je riziko výskytu odrazu vyšší.

• Nikdy neprovádějte řezání ve výšce přesahující výšku ramen. Neprovádějte řezání špičkou vedení, protože může dojít k silnému odrazu pily směrem dozadu a nahoru. Při práci s řetězovou pilou vždy používejte kompletní příslušenství pily a noste vhodný pracovní oděv. Demontáž bezpečnostních zařízení, nesprávná obsluha, údržba nebo nesprávně provedená výměna vedení či řetězu mohou vést ke zvýšenému nebezpečí poranění v případě výskytu odrazu. Nikdy se nepokoušejte o žádné úpravy pily. Při používání svévolně upravené pily ztrácí uživatel veškerá práva spojená se zárukou. Ztrátu záruky má za následek také používání pily v rozporu s informacemi uvedenými v tomto návodu.

Při řezání kusu dřeva dodržujte bezpečnostní pokyny a postupujte následujícím způsobem:

• Přesvědčte se, zda se kus materiálu nemůže pohnout.

• Krátké kusy materiálu uchyťte před zahájením řezání pomocí svorek.

• Je dovoleno pouze řezání dřeva či dřevu podobných materiálů.

• Před provedením řezání zkontrolujte, zda nehrozí kontakt pily s kameny nebo hřebíky, protože by to mohlo způsobit vytržení pily a poškození řetězu.

• Vyhýbejte se situacím, kdy by se pila za provozu mohla dostat do kontaktu s drátěným plotem nebo zemí.

• Pokud je to možné, je třeba při řezání větví pilu podepřít a neprovádět řezání špičkou vedení pilového řetězu.

• Dávejte pozor na překážky, jakými jsou např. pařezy, kořeny, prohlubně a díry v zemi, protože mohou být příčinou úrazu.63 ŘEZÁNÍ KMENE NADZVEDNUTÉHO NAD ZEMÍ U podepřených kmenů nebo kmenů umístěných na koze na řezání dřeva je v závislosti na místě řezu vždy nutno provést zářez do jedné třetiny tloušťky kmene ze strany, na které se vyskytuje pnutí, a dokončit řezání na opačné straně (obr. P a R). PŘIŘEZÁVÁNÍ / ODŘEZÁVÁNÍ VĚTVÍ STROMŮ A KEŘŮ

• S odřezáváním větví pokáceného stromu začněte od dolní části pokáceného stromu a pokračujte směrem k jeho vrcholku. Malé větvičky odřezávejte jedním řezem.

• Nejprve se přesvědčte, na kterou stranu je větev ohnutá. Poté proveďte počáteční řez ze strany ohybu a dokončete řezání na opačné straně. Dávejte pozor, protože řezaná větev může odskočit dozadu.

• Při přiřezávání větví stromů je vždy třeba řezat shora dolů tak, aby odřezaná větev mohla volně spadnout. Někdy je vhodné provést podřezání větve zespoda (obr. S).

• Při řezání větví, které mohou být pod pnutím, postupujte s maximální opatrností. U takové větve může po odřezání dojít k odskočení a zasažení operátora. Řezání větví nesmíte provádět lezením na strom. Nestůjte na žebřících, plošinách, špalcích nebo v jiných pozicích, ve kterých může dojít ke ztrátě rovnováhy a kontroly nad pilou. Neprovádějte řezání ve výšce přesahující výšku ramen. Pilu vždy držte oběma rukama.

Před zahájením čištění, kontroly či oprav pily se přesvědčte, zda je motor zařízení vypnutý a studený. Odpojte kabel ze zapalovací svíčky, aby nemohlo dojít k náhodnému spuštění motoru. USKLADNĚNÍ

• Před uskladněním zařízení na dobu delší než jeden měsíc zcela vyprázdněte palivový systém.

• Vypusťte palivo z palivové nádrže, spusťte motor a vyčkejte, až přestane pracovat z důvodu nedostatku paliva.

• Každou sezónu používejte čerstvé palivo. Nikdy nečistěte palivovou nádrž žádnými čisticími prostředky. Může to způsobit poškození motoru.

• Dbejte na to, aby byly ventilační otvory krytu motoru průchodné.

• K čištění plastových součástí používejte jemný čisticí prostředek a houbičku.

• Provádějte pouze ty údržbové práce, které jsou popsány v tomto návodu. Veškeré jiné činnosti smí provádět výhradně autorizovaný servis.

• Neprovádějte žádné konstrukční změny pily.

• Nepoužívanou pilu přechovávejte v čistém stavu na rovném povrchu, na suchém místě, ke kterému nemají přístup děti. Důležité je, aby během uskladnění nedošlo k hromadění usazenin z částeček gumy v základních součástech palivového systému, jakými jsou karburátor, palivový filtr, palivové potrubí či palivová nádrž. Paliva s příměsí alkoholu (etylového nebo metylového) mohou absorbovat vlhkost, což při skladování vede k oddělování složek palivové směsi a tvorbě kyselin. Takový benzín může způsobit poškození motoru. VZDUCHOVÝ FILTR Znečištěný vzduchový filtr vede ke snížení výkonnosti spalovacího motoru a zvýšené spotřebě paliva. Čistěte vzduchový filtr vždy po 5 hodinách provozu pily.

• Očistěte kryt vzduchového filtru (4) a okolí, aby při sejmutí krytu nedošlo k proniknutí nečistot do komory karburátoru.

• Odšroubujte otočný knoflík krytu vzduchového filtru (3) a odmontujte kryt vzduchového filtru (4).

• Vyjměte vzduchový filtr (d) (obr. T).

• Omyjte vzduchový filtr vodou s mýdlem, opláchněte jej čistou vodou a vysušte.

Určete směr pádu stromu se zohledněním vanoucího větru, naklonění stromu, polohy těžkých větví, snadnosti práce po pokácení a jiných faktorů.

• Při čištění místa kolem stromu si připravte místo, na kterém budete moci stabilně stát, a místo pro únik, až bude strom padat.

• Je nutno předem připravit a vyčistit dvě únikové cesty pod úhlem cca 45

od čáry protilehlé vůči předpokládanému směru pádu stromu. Na těchto cestách se nesmí nacházet žádné překážky (obr. M).

• Proveďte počáteční zářez do jedné třetiny tloušťky kmene na straně pádu (obr. N).

• Proveďte zářez pro pokácení na opačné straně vůči předchozímu zářezu a o něco výše, než je dolní plocha počátečního zářezu.

• Ve vhodném okamžiku vložte klíny, aby nedošlo k zaseknutí pilového řetězu.

• Strom je třeba pokácet vložením klínu a ne úplným přeřezáním kmene. Při kácení stromů je třeba dodržovat bezpečnostní pokyny a postupovat následujícím způsobem:

• Pokud dojde k zaseknutí pilového řetězu, vypněte pilu a uvolněte řetěz pomocí klínu. Klíny musí být ze dřeva nebo z plastu. Nikdy nepoužívejte ocelové nebo litinové klíny.

• Padající strom s sebou může stáhnout jiné stromy.

• Nebezpečná zóna se rovná 2,5 délce káceného stromu (obr. M).

• Začínající nebo nezkušení operátoři nesmí sbírat zkušenosti sami, ale musí absolvovat školení. Nekácejte stromy, pokud:

• Pokud nelze zjistit podmínky v nebezpečné zóně z důvodu mlhy, deště, sněžení nebo soumraku.

• Pokud nelze stanovit směr pádu stromu z důvodu větru nebo poryvů větru.

• Přitlačte opěrný dráp (19) k materiálu a proveďte řezání (obr. O).

• Pokud se nepodařilo dokončit řez a možnosti pohybu pily jsou vyčerpány, pak:

• Oddalte vedení dozadu na určitou vzdálenost z řezaného materiálu (při nadále se pohybujícím pilovém řetězu), přemístěte hlavní rukojeť (12) o něco níže, opřete opěrný dráp (19) a dokončete řezání s mírným nadzvednutím hlavní rukojeti (12). ŘEZÁNÍ KMENE LEŽÍCÍHO NA ZEMI

• Vždy je nutno stát nohama pevně na zemi. Nestůjte na kmeni.

• Dávejte pozor, protože pokácený kmen se může otočit.

• Dodržujte bezpečnostní pokyny, abyste zabránili odrazu pily.

• Řezání vždy dokončujte z opačné strany než je směr pnutí, aby nedošlo k zaseknutí pilového řetězu v řezu.

Před zahájením činnosti zkontrolujte směr působení pnutí v kmeni, který má být řezán, aby nedošlo k zaseknutí pilového řetězu.

• První řez proveďte na straně, na kterou působí pnutí, abyste je eliminovali.

• Při řezání kmene ležícího na zemi nejprve proveďte řez do hloubky odpovídající 1/3 jeho průměru, následně kmen otočte a dokončete řezání na opačné straně.

• Při řezání kmene ležícího na zemi nesmí dojít k proniknutí pilového řetězu do země pod kmenem. V opačném případě hrozí okamžité poškození řetězu.

• Při řezání kmenů ležících na svahu se operátor vždy musí nacházet na svahu nad kmenem.64

• Namontujte vzduchový filtr a přesvědčte se, zda drážky na okraji vzduchového filtru zapadají do výčnělků na krytu vzduchového filtru (4).

• Při montáži krytu vzduchového filtru (4) zkontrolujte, zda se kabel zapalovací svíčky a průchodky regulačních šroubů karburátoru nacházejí na správném místě. Vzduchový filtr nesmíte mýt v benzínu ani v jiných snadno hořlavých rozpouštědlech, zabráníte tak nebezpečí vzniku požáru a popálení.

Prach shromažďující se na žebrování válce může vést k přehřátí motoru. Pravidelně kontrolujte a čistěte žebrování válce při provádění údržby vzduchového filtru.

Po každých 5 hodinách provozu zkontrolujte stav vedení a řetězu.

• Přemístěte spínač zapalování (14) do polohy vypnuto.

• Povolte a odšroubujte matice pro upevnění vedení (7).

• Sejměte kryt (10) a odmontujte vedení (20) a řetěz (21).

• Vyčistěte olejové otvory a drážku (e) ve vedení (20) (obr. U).

• Namažte přední řetězové kolo vedení (22) otvorem (f) umístěným ve špičce vedení (obr. W).

• Zkontrolujte stav řetězu (21).

BROUŠENÍ PILOVÉHO ŘETĚZU

Řezným nástrojům je třeba věnovat příslušnou pozornost. Řezné nástroje musí být ostré a čisté, což umožňuje řádné a bezpečné provedení vykonávaných činností. Používání pily s tupým řetězem urychluje opotřebení řetězu, vedení a řetězového hnacího kola, a v krajním případě může vést k přetržení řetězu. Proto je důležité pravidelné broušení řetězu. Broušení řetězu je složitou činností. Samostatné broušení řetězu vyžaduje použití speciálních nástrojů a speciální dovednosti. Doporučuje se přenechat broušení řetězu kvalifikované osobě. PALIVOVÝ FILTR

• Odšroubujte uzávěr plnicího hrdla palivové nádrže (15).

• Pomocí drátěného háčku vyjměte palivový filtr (g) otvorem plnicího hrdla palivové nádrže (obr. X).

• Demontujte palivový filtr a omyjte jej v benzínu nebo jej vyměňte za nový.

• Namontujte palivový filtr do nádrže.

• Utáhněte uzávěr plnicího hrdla palivové nádrže (15). Po vymontování palivového filtru přidržte konec nasávacího vedení držákem. Při montáži palivového filtru dbejte na to, aby se do nasávacího vedení nedostaly žádné nečistoty. OLEJOVÝ FILTR

• Odšroubujte uzávěr plnicího hrdla olejové nádrže (18).

• Pomocí drátěného háčku vyjměte olejový filtr (h) otvorem plnicího hrdla olejové nádrže (obr. Y).

• Omyjte olejový filtr v benzínu nebo jej vyměňte za nový.

• Odstraňte z nádrže veškeré nečistoty.

• Namontujte olejový filtr do nádrže.

• Utáhněte uzávěr plnicího hrdla olejové nádrže (18). Při vkládání olejového filtru do nádrže se přesvědčte, zda přiléhá k pravému přednímu rohu.

Aby zařízení spolehlivě fungovalo, je třeba pravidelně kontrolovat stav zapalovací svíčky.

• Odmontujte kryt vzduchového filtru (4).

• Vyjměte vzduchový filtr (d).

• Sejměte kabel (i) ze zapalovací svíčky.

• Nasaďte klíč na svíčky (je součástí dodávky) a odšroubujte zapalovací svíčku (obr. Z).

• Očistěte kontakty a seřiďte jejich vzdálenost (0,65 mm) (v případě potřeby zapalovací svíčku vyměňte). JINÉ POKYNY Zkontrolujte, zda nedošlo k úniku paliva, povolení upevňovacích prvků a poškození hlavních součástí, zejména spojů rukojetí a upevňovacích prvků vedení. Zjistíte-li jakékoliv poškození, pak je nutno pilu před opětovným použitím opravit. Veškeré závady je nutno nechat odstranit u autorizovaného servisu výrobce. TECHNICKÉ PARAMETRY JMENOVITÉ ÚDAJE Benzínová řetězová pila Jmenovitý parametr Hodnota Objem motoru 52 cm

Užitečná délka vedení 450 mm Výkon motoru 2,0 kW (2,72 KM) Otáčky motoru s řezným systémem (max.) 10500 min

Otáčky při chodu naprázdno 3000 min

Průměrná spotřeba paliva 1,63 l/h Palivo Benzín / olej (do dvoudobých motorů) 25 : 1 Objem palivové nádrže 550 ml Objem nádrže na řetězový olej 260 ml Karburátor se škrticí klapkou MP132 Systém zapalování CDI Zapalovací svíčka L7T / L8RTC Systém přívodu oleje Automatické čerpadlo s regulátorem Řetězové kolo (zuby x rozteč) 7T x 8,255 mm Rozměry (DxŠxV) (bez vedení) 400x240x280 mm Hmotnost (bez vedení a řetězu) 5,35 kg Vedení řetězu ve vodicí liště Ozubené kolo s ložiskem Typ vedení GRAPHITE 18’’ (450 mm) Typ řetězu 180PXBK095 Oregon Rozteč řetězu 0,325” (8,255 mm) Tloušťka řetězu 0,058” (1,47 mm) Rok výroby 2019

= 110 K = 3 dB(A) Hodnota zrychlení vibrací a

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž odevzdejte je k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.

• Právo na provádění změn je vyhrazeno. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex ”) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotografií, schémat, výkresů a také jeho uspořádání, náleží výhradně firmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestní stíhání.65

• Ak nie je možné vykonať rezanie na jedenkrát, odtiahnite pílu očosi smerom dozadu, prestavte svorku podpery apokračujte vrezaní pri miernom podvihnutí zadného držadla.

• Nikdy nezačínajte rezať ani pílu neveďte vrcholom vodiacej lišty reťaze!

4. Používajte ochranné rukavice

8. Nebezpečenstvo v dôsledku spätného odrazu

9. Používajte ochranný odev

4. Kryt vzduchového filtra

Podmienky práce Benzín : olej Prvých 20 h práce 20 : 1 Po 20 h práce 25 : 1

• Pílku držte pevne opretú o zem a potiahnite za štartovací kábel (13) najprv pomaly, až kým nebudete počuť zapadnutie zubov spojky, a následne ho potiahnite silno (obr. D ).

• Kábel štartéra (13) potiahnite, kým sa píla na chvíľu nespustí a nezhasne.

• Páku brzdy (6) presuňte do polohy vypnuté (presuňte dozadu).

• Po skončení pílenia uvoľnite páčku škrtiaceho ventilu (11) aumožnite, aby motor pracoval naprázdno.

• Uistite sa, či je rezaný materiál bezpečne znehybnený.

• Namontujte palivový filter do nádrže.

• Namontujte olejový filter do nádrže.

• Vyberte vzduchový filter (d).

= 96,7 dB(A) K=3dB(A) Hladina akustického výkonu: Lw
