NAVODILA ZA UPORABO TECD 18 LII BL EINHELL

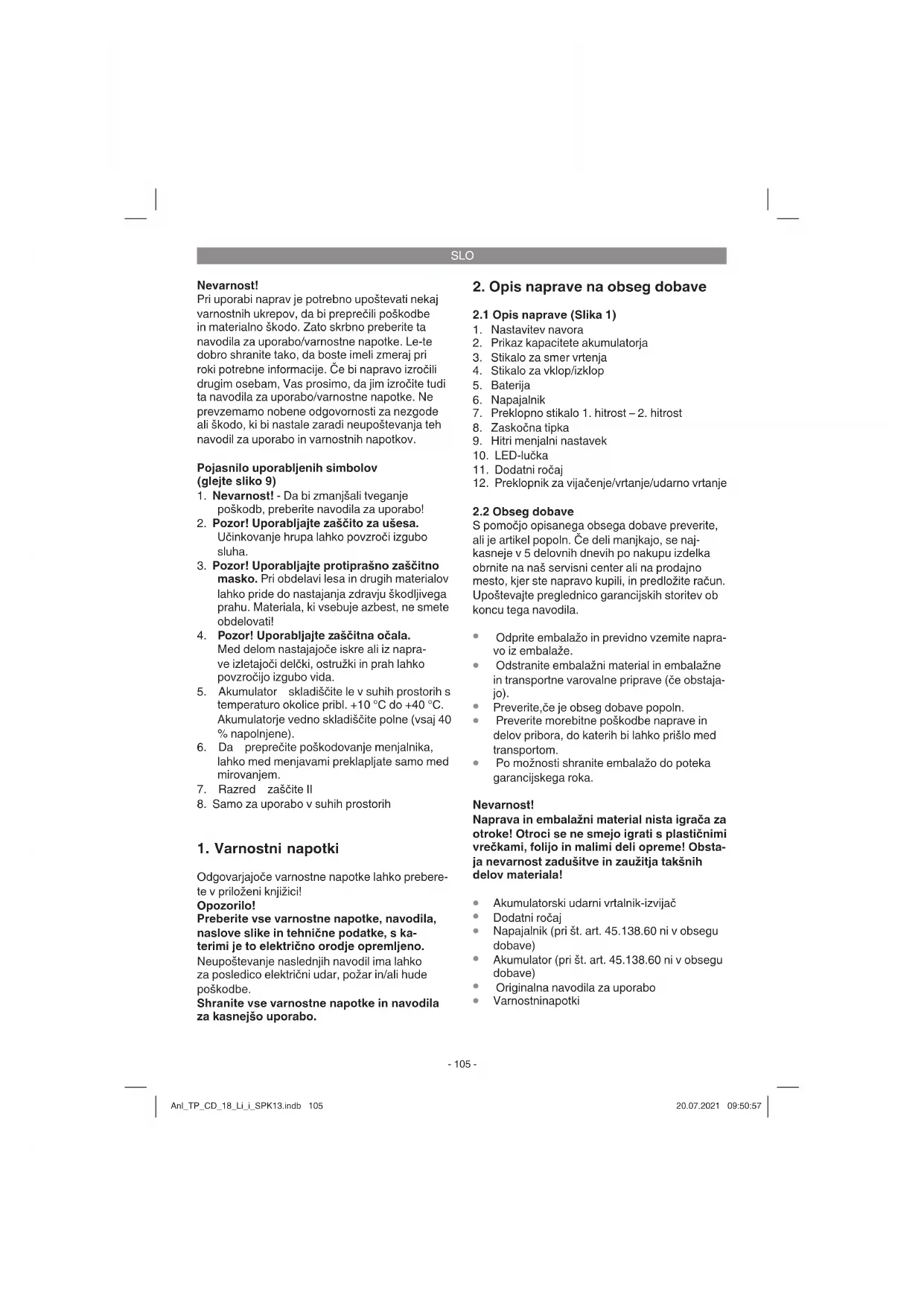

Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov. Pojasnilo uporabljenih simbolov (glejte sliko 9)

1. Nevarnost! - Da bi zmanjšali tveganje

poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.

Učinkovanje hrupa lahko povzroči izgubo sluha.

3. Pozor! Uporabljajte protiprašno zaščitno

masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

4. Pozor! Uporabljajte zaščitna očala.

Med delom nastajajoče iskre ali iz napra- ve izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

5. Akumulator skladiščite le v suhih prostorih s

7. Razred zaščite II

8. Samo za uporabo v suhih prostorih

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s ka- terimi je to električno orodje opremljeno. Neupoštevanje naslednjih navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

1. Nastavitev navora

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Po možnosti shranite embalažo do poteka garancijskega roka. Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Akumulatorski udarni vrtalnik-izvijač je primeren za uvijanje in izvijanje vijakov, za vrtanje v les, kovino in plastiko ter za udarno vrtanje v kamnine z uporabo ustreznih nastavkov. Ta stroj se lahko uporablja le v skladu z njeg- ovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor- nosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

............................................3 dB Uporabljajte zaščito za ušesa. Hrup lahko povzroči izgubo sluha. Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841. Vrtanje v kovine Vrednost emisije tresljajev a h,D ≤ 2,5 m/s

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po stan- dardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo. Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je možno uporabiti tudi za predhodno oceno obremenitve. Opozorilo: Vrednosti nihanj in emisij hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedenih vrednosti, kar je odvisno od načina uporabe električnega orodja, zlasti od vrste ob- delovanca. Omejite hrupnost in vibracije na minimum!

Redno vzdržujte in čistite napravo.

Uporabljajte rokavice. Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar- nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

Omejite delovni čas. Upoštevajte vse dele obratovalnega cikla (na pri- mer čas, v katerem je električno orodje odkloplje- no, in čas, v katerem je sicer vklopljeno, a deluje brez obremenitve).

Pred zagonom svojega akumulatorskega vrtal- nega izvijača obvezno upoštevajte naslednje napotke:

verite, ali niso v njih skrite električne, plinske ali vodne napeljave.

1. Akumulatorski vložek (5) odstranite iz ročaja,

ski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič polnilca (6) v zidno vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator potisnite na polnilno napravo.

V točki 10 (prikaz polnilne naprave) je preglednica s pomeni prikaza LED na polnilni napravi. Če polnjenje akumulatorskega vložka ni mogoče, preverite,

ali je vtičnica pod napetostjo,

ali obstaja polnilni kontakt na polnilni napravi. Če polnjenje akumulatorskega vložka kljub temu ni možno, vas prosimo, da

polnilno napravo in napajalni adapter

ter akumulatorski vložek vrnete naši službi za stranke. Za pravilno pošiljanje se obrnite na našo službo za stranke ali prodajno mesto, kjer ste napravo kupili. Pri pošiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastične vrečke, da ne prihaja do kratkih stikov in požara! V interesu dolge življenjske dobe baterijskega vložka poskrbite za pravočasno polnjenje litijs- kega akumulatorskega vložka. To je potrebno v vsakem primeru, če ugotovite, da moč akumula- torskega vijačnika popušča.

6.2 Nastavitev navora (sl. 4/poz. 1)

Pozor! Nastavni obroč za navor nastavite le med mirovanjem. Akumulatorski vijačnik je opremljen z mehansko nastavitvijo navora. Navor za določeno velikost vijaka nastavite na nastavnem obroču (1). Navor je odvisen od več dejavnikov:

od vrste in dolžine uporabljenih vijakov.

od zahtev do vijačnega spoja. Ko je dosežen navor, to signalizira sklopka, ki izstopi z glasnim zvokom.

Za vrtanjem nastavite vrtilni moment (12) na stopnjo »vrtalnik«. Drsna sklopka je izkloplje- na in razpoložljiv je največji navor, odvisno od nastavitve navora (1).

Z drsnim stikalom nad stikalom za vklop/izklop lahko nastavite smer vrtenja baterijskega izvijača in baterijski izvijač zavarujete pred nenamernim vklopom. Izbirate lahko med tekom v levo in des- no. Da preprečite poškodovanje menjalnika, lahko med smerjo vrtenja preklapljate samo med miro- vanjem. Če je drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.

6.5 Stikalo za vklop/izklop (sl. 5/poz. 4)

S stikalom za vklop/izklop lahko stopenjsko nas- tavite število vrtljajev. Bolj ko stiskate na stikalo, višje je število vrtljajev baterijskega izvijača. Anl_TP_CD_18_Li_i_SPK13.indb 107Anl_TP_CD_18_Li_i_SPK13.indb 107 20.07.2021 09:50:5720.07.2021 09:50:57SLO

(sl. 4/poz. 7) Glede na položaj preklopnega stikala lahko delate z višjim ali nižjim številom vrtljajev. Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.

LED-lučka (10) osvetli mesto vijačenja ali vr- tanja ob slabih svetlobnih pogojih. LED-luč (10) samodejno sveti takoj, ko pritisnite na stikalo za vklop/izklop (4).

6.9 Menjava orodja (sl. 7)

Pozor! Pri vsakem delu na baterijskem izvijaču (npr. menjava orodja; vzdrževanje; itd.) postavite stikalo za smer vrtenja (3) v središčni položaj.

Najboljše je, da uporabljate samocentrirne vijake (npr. križne), ki zagotavljajo varno delo Pazite, da se uporabljen nastavek in vijak ujemata po obliki in velikosti. Nastavite navor, kot opisujejo navodi- la, glede na velikost vijaka.

6.11 Montaža dodatnega ročaja (sl. 8/poz. 11)

Dodatni ročaj (11) nudi med uporabo naprave dodatno oporo. Naprave zato ne uporabljajte brez dodatnega ročaja. Dodatni ročaj (11) lahko privijačite na 2 položajih (A, B). Primeren je za desničarje in levičarje.

7. Čiščenje, vzdrževanje in

naročanje nadomestnih delov Nevarnost! Pred vsemi čistilnimi deli izvlecite akumulator.

Zaščitno opremo, zračne reže in ohišje mo- torja vzdržujte kar se le da v stanju brez pri- sotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.

Priporočamo, da napravo očistite neposredno po vsakem končanem delu.

Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

7.3 Seznam nadomestnih delov in dodatne

opreme: Pri naročanju nadomestnih delov navedite nas- lednje:

uporaba Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi- na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodin- jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poz- nate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

Prikaz stanja Pomen in ukrepi Rdeča LED-dioda Zelena LED-dioda Izklop Utripa Pripravljeno na uporabo Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku Vklop Izklop Polnjenje Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so navedeni na polnilniku. Opozorilo! Dejanski časi polnjenja se lahko nekoliko razlikujejo od navede- nih časov polnjenja glede na obstoječe stanje polnosti. Izklop Vklop Akumulator je poln in pripravljen na uporabo. Nato se preklopi v blago polnjenje, dokler ni povsem poln. Akumulator pustite v polnilniku približno 15 minut dlje. Ukrep: Akumulator odstranite iz polnilnika. Polnilnik ločite od omrežja. Utripa Izklop Prilagodilno polnjenje Polnilnik je v načinu pazljivega polnjenja. Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje več časa. Vzroki so lahko naslednji: - Akumulatorja zelo dolgo niste polnili. - Temperatura akumulatorja ni v idealnem območju. Ukrep: Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol- nite naprej. Utripa Utripa Napaka Postopek polnjenja ni mogoč. Akumulator je okvarjen. Ukrep: Okvarjenega akumulatorja več ne smete polniti. Akumulator odstranite iz polnilnika. Vklop Vklop Motnja temperature Akumulator je prevroč (npr. neposredni sončni žarki) ali prehladen (pod 0 °C). Ukrep: Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20 °C). Anl_TP_CD_18_Li_i_SPK13.indb 110Anl_TP_CD_18_Li_i_SPK13.indb 110 20.07.2021 09:50:5820.07.2021 09:50:58SLO

Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo. Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom- ponent. Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG. Pridržana pravica do tehničnih sprememb Anl_TP_CD_18_Li_i_SPK13.indb 111Anl_TP_CD_18_Li_i_SPK13.indb 111 20.07.2021 09:50:5820.07.2021 09:50:58SLO

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Vpenjalna glava, Akumulator Obrabni material/ obrabni deli* Nastavki/vrtalnik Manjkajoči deli

• ni nujno, da je v obsegu dobave! Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja: Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovani uporabnik, za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib- no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do- datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo. Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic- no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu enakovredna.

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na- prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja. - Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre- menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih). - Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs- kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:
