Produkttyp	Akku-Schlagbohrschrauber
Marke	Einhell
Modell	TECD 18 LII BL
Versorgungsspannung	18 V DC
Leerlaufdrehzahl	0-500 / 0-1800 U/min (2 Gänge)
Drehmoment	20+1+1 mechanische Einstellungen
Spannfutterkapazität	2-13 mm
Akkutyp	Li-Ion
Akkukapazität	1,5 Ah oder 5,2 Ah (je nach Version)
Gewicht	1,69 kg (ohne Akku) / 2,2 kg (mit Akku 5,2 Ah)
Max. Schraubendurchmesser	6 mm (in Holz)
Ladegerät	Eingangsspannung 200-250 V~ 50-60 Hz, Ausgang 20 V DC / 3 A
Funktionen	Schrauben, Bohren, Schlagbohren, Links-/Rechtslauf, Drehzahlregelung
Beleuchtung	Integrierte LED-Lampe
Zusatzhandgriff	Ja, in zwei Positionen montierbar
Schalldruckpegel	LpA = 79,88 dB(A), K = 3 dB
Schallleistungspegel	LWA = 90,88 dB(A), K = 3 dB
Vibration (Metallbohren)	a_h ≤ 2,5 m/s², K = 1,5 m/s²
Vibration (Schlagbohren Beton)	a_h,ID = 10,62 m/s², K = 1,5 m/s²
Wartung	Mit feuchtem Tuch und milder Seife reinigen, keine aggressiven Mittel
Verschleißteile	Bohrfutter, Akku, Bits/Bohrer
Garantie	24 Monate (Haushaltsgebrauch)

Häufig gestellte Fragen - TECD 18 LII BL EINHELL

Wie lade ich den Akku des Bohrschraubers Einhell TECD 18 LII BL?

Setzen Sie den Akku auf das Ladegerät. Schließen Sie das Ladegerät an eine Steckdose (200-250 V~) an. Die grüne LED blinkt während des Ladevorgangs. Wenn der Akku vollständig geladen ist, leuchtet die grüne LED dauerhaft. Wenn die rote LED blinkt, ist der Akku defekt. Laden Sie nur bei Raumtemperatur (10-40°C).

Wie ändere ich die Drehzahl am Bohrschrauber Einhell TECD 18 LII BL?

Verwenden Sie den Drehzahlschalter (Pos. 7) oberhalb des Bohrfutters. Position 1 = niedrige Drehzahl (0-500 U/min) für Schrauben, Position 2 = hohe Drehzahl (0-1800 U/min) für Bohren. Schalten Sie nur im Stillstand um.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (Pos. 1) auf die gewünschte Anzahl von Rasten. Die ersten 20 Rasten sind für Schrauben, die nächste (Bohrer) für Bohren ohne Schlag, und die letzte (Hammer) für Schlagbohren. Stellen Sie nur im Stillstand ein.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsschalter (Pos. 3) oberhalb des Ein-/Ausschalters. Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf. Mittelstellung blockiert den Schalter. Schalten Sie nur im Stillstand um.

Wie wechsle ich einen Bohrer oder Bit?

Stellen Sie den Drehrichtungsschalter auf Mittelstellung (gesperrt). Drehen Sie das Schnellspannbohrfutter (Pos. 9) zum Öffnen. Setzen Sie das Werkzeug bis zum Anschlag ein und ziehen Sie das Bohrfutter von Hand fest.

Was bedeutet die Akkukapazitätsanzeige?

Die Anzeige (Pos. 2) hat 3 LEDs. 3 LEDs leuchten = Akku voll. 2 oder 1 LED = ausreichende Restladung. 1 LED blinkt = Akku leer, laden. Alle LEDs blinken = Temperatur zu niedrig oder Akku defekt.

Wie verwende ich die Schlagbohrfunktion?

Stellen Sie den Schalter Schrauben/Bohren/Schlagbohren (Pos. 12) auf das Hammersymbol (Schlagbohren). Verwenden Sie das Drehmoment auf der Hammerrast (letzte Raste des Rings). Diese Funktion ist für das Bohren in Stein bestimmt. Schalten Sie nur im Stillstand um.

Wie pflege ich den Bohrschrauber Einhell TECD 18 LII BL?

Trennen Sie den Akku vor der Reinigung. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Mittel. Halten Sie die Lüftungsschlitze sauber. Keine internen Teile erfordern Wartung.

Welches Zubehör wird empfohlen?

Einhell empfiehlt hochwertiges Zubehör von kwb (www.kwb.eu). Verwenden Sie scharfe Bohrer und passende Schraubbits. Für präzises Bohren verwenden Sie Zentrierbohrer.

Wie lagere ich das Gerät?

Lagern Sie das Gerät und den Akku an einem trockenen, frostfreien Ort zwischen 5°C und 30°C. Bewahren Sie es in der Originalverpackung auf. Der Akku sollte mit mindestens 40% Ladung gelagert werden.

BEDIENUNGSANLEITUNG TECD 18 LII BL EINHELL

D Originalbetriebsanleitung Akku-Schlagbohrschrauber

Art.-Nr.: 45.138.60 (Solo) I.-Nr.: 21041

Art.-Nr.: 45.138.61 (2x2,0 Ah) I.-Nr.: 21041

-2-

-3-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

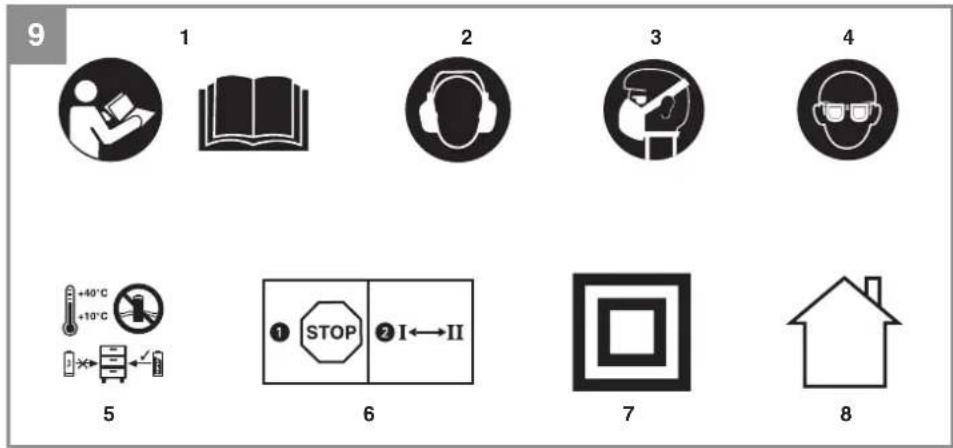

Erklärung der verwendeten Symbole (siehe Bild 9)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material dar nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sightverlust bewirken.
5. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ + 40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
6. Um eine Beschädigung des Getriebes zu vermeiden, daß die Gangumschaltung nur im Stillstand umgeschaltet werden.
7. Schutzklasse II
8. Nur für den Gebrauch in trockenen Räumen.

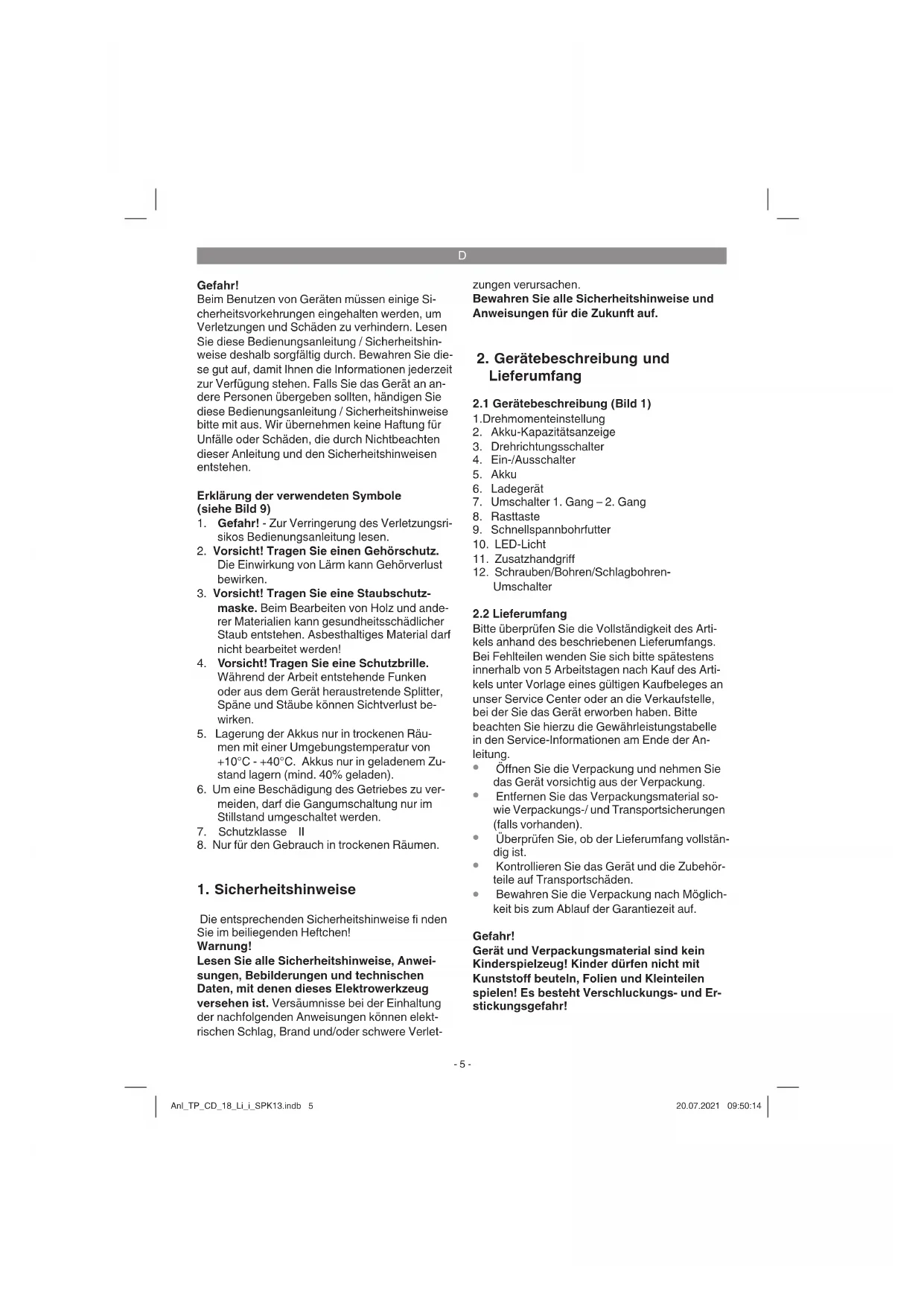

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebildierungen und technischen Daten, mit denen diesen Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verlet

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

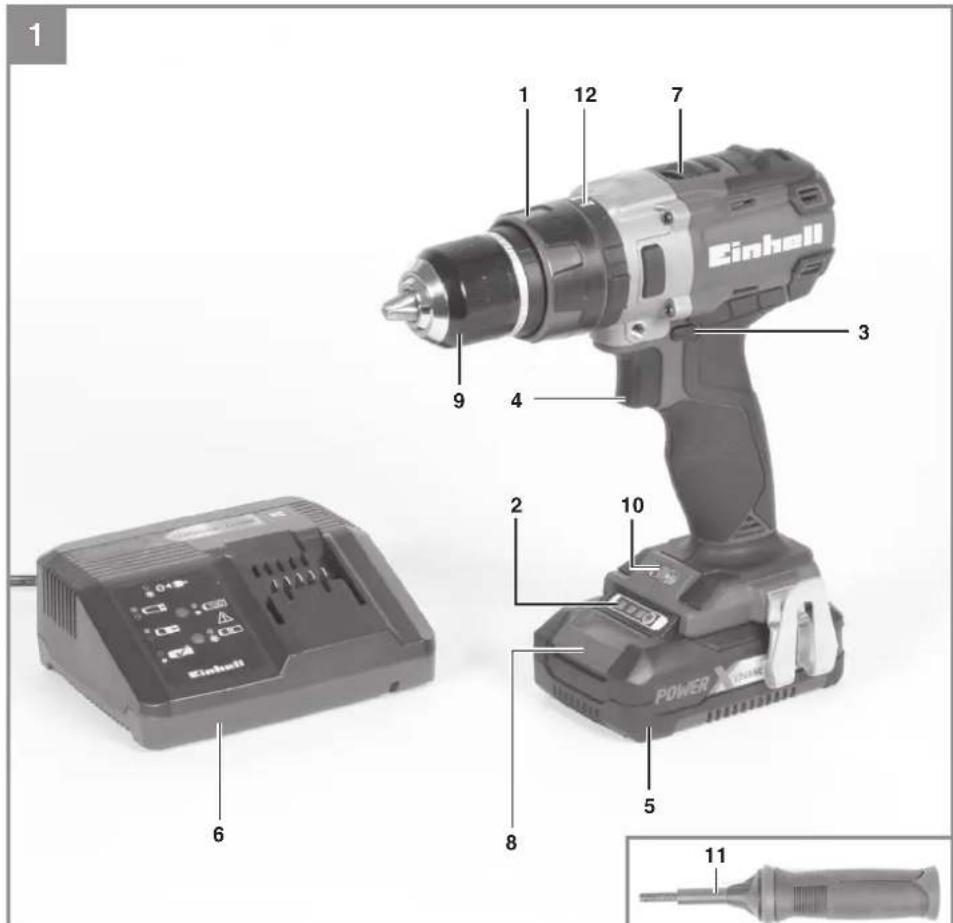

2.1 Gerätebeschreibung (Bild 1)

1.Drehmomenteinstellung
2. Akku-Kapazitätsanzeige
3. Drehrichtungsschalter
4. Ein/Ausschalter
5. Akku
6. Ladegerat
7. Umschalter 1. Gang - 2. Gang
8. Rast taste
9. Schnellspannbohrfutter
10. LED-Licht
11. Zusatzhandgriff
12. Schrauben/Bohren/Schlagbohren-Umschalter

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

D

• Akku-Schlagbohrschrauber
  Zusatzhandgriff
  Ladegerat (bei 45.138.60 nicht im Lieferumfang enthalten)
• Akku (bei 45.138.60 nicht im Lieferumfang enthalten)
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Akku-Schlagbohrschrauber ist zum Eindreten und Losen von Schrauben, zum Bohren in Holz, Metall und Kunststoff und zum Schlagbohren in Gestein unter Verwendung des entsprechenden Einsatzwerkzeuges geeignet.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spanningsversorgung Motor: 18 V d.c.
Leerlauf-Drehzahl: 0-500 / 0-1800 min

Drehmomentstufen: 20+1+1

Rechts-/Links-Lauf: .

Spannweite Bohrfutter: 2-13 mm

Ausgangsspannung Ladegerat: .20 V d.c.

Ausgangsstrom Ladegerat: 3 A

Netzspannung Ladegerät: ... 200-250V~ 50-60Hz

Akku-Typ: Li-lon

Anzahl der Akkuzellen: 5/10

Akkukapazitat: 1,5 Ah / 5,2 Ah

Gewicht: 1,69/2,2 kg

Max.Schraubendurchmesser: 6mm

Der max. Schraubendurchmesser beschreibt den maximalen Durchmesser der Schraube, die in Holz eingeschraubt werden kann. Je nach Holzart kann der Durchmesser der Schraube variieren.

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L. 79,88dB(A)

Unsicherheit K_aa 3dB

Schalleistungspegel LwA 90,88 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Bohren in Metall

Schwingungsemissionswert a_hD ≤ 2.5 m / s^2

Unsicherheit K = 1,5m / s^2

Schwingungsemissionswert a_h,1D = 10,62m / s^2

Unsicherheit K = 1,5m / s^2

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemisswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte konnen auch zu einer vorläufigen Einsatzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
• Warten und reinigen Sie das Gerät regel.

D

Big.

Passen Sie ihre Arbeitsweise dem Gerat an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispiensweise Zeiten, in den das Elektrrowerkzeug abgeschaltet ist, und solche, in denen es zar eingeschaltet ist, aber ohne Belastung lauft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfrei und geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauern, diese auf verborgene Strom-, Gas-und Wasserleitung überprüfen.

6. Bedienung

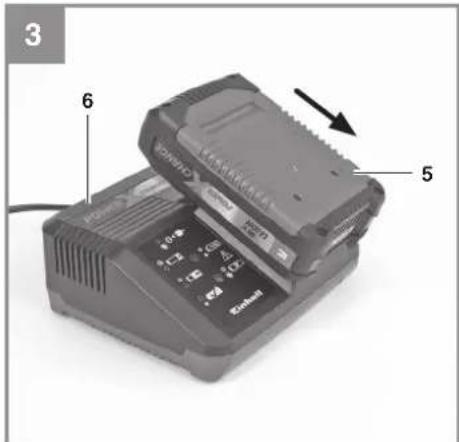

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

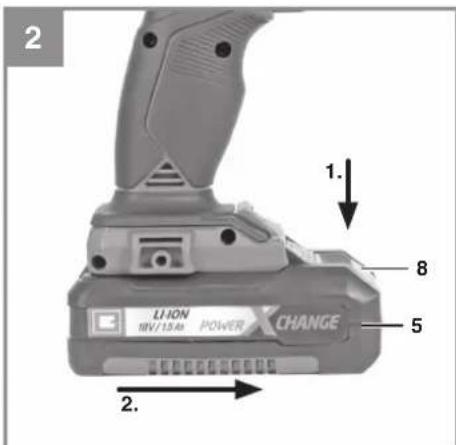

1. Akku-Pack (5) aus dem Handgriff hers ausziehen, damit die Rasttaste (8) nach unterdrucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzpannung mit der vorhandenen Netzpannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (6) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fänden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Solle das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Solle das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack
an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerät erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein-zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jedem Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies führ zu einem Defekt des Akku-Packs!

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1) Achtung! Stellring fur das Drehmoment nur bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen Drehmorenteinstellung ausgestattet.

D

Das Drehmoment für eine bestimmte Schrauben-gröbe wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

• von der Art und Härte des zu bearbeitenden Materials.
  von der Art und der Länge der verwendeten Schrauben.
  von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmomets wird durch das ratschende Ausrücken der Kupplung signaliert.

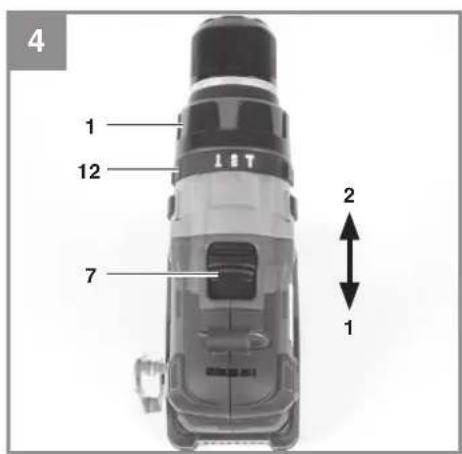

6.3 Schrauben/Bohren/Schlagbohren-Umschalter (Abb. 4/Pos. 12)

Zum Schrauben stellen Sie den Umschalter (12) auf die Stufe „Schraube". Das Drehmoment wird über die Drehmoment-Einstellung (1) eingestellt (Siehe Punkt 6.2).
Zum Bohren stellen Sie den Umschalter (12) auf die Stufe „Bohrer". Die Rutschkupplung ist ausgescheltet und das maximale Drehmoment ist, unabhängig von der Drehmormenteinstellung (1) verfügbar.
Zum Schlagbohren stellen Sie den Umschalter (12) auf die Stufe, Hammer. Die Rutschkapplung ist ausgeschelt und das maximale Drehmoment ist, unabhängig von der Drehmomeinstellung (1) verfügbar.

Hinweis! Drehmoment-Einstellung (1) und Schrauben/Bohren/Schlagbohren-Umschalter (12) nur bei Stillstand umschalten!

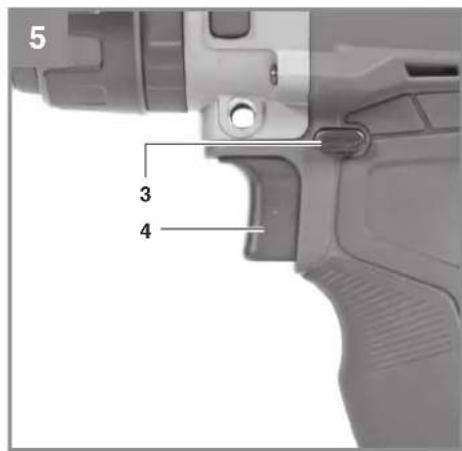

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein-/Ausschalter können Sie die Drehrichtigung des Akku-Schraubers einstehen und den Akku-Schrauber gegen ungewolltes Einsatzalten sichern. Sie konnen zwischen Links- und Rechtslauf wahren. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtigung nur im Stillstand umgeschält werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein-/Ausschalter blockiert.

6.5 Ein/Ausschalter (Abb. 5/Pos. 4)

Mit dem Ein-/Ausschalter konnen Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken,esto hoher ist die Drehzahl des Akkuschraubers.

6.6 Umschaltung Gang 1 - Gang 2 (Abb.4/Pos.7)

Je nach Stellung des Umschalters konnen Sie mit einer higheren oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermeiden, daß die Gangumschaltung nur im Stillstand umgeschellt werden.

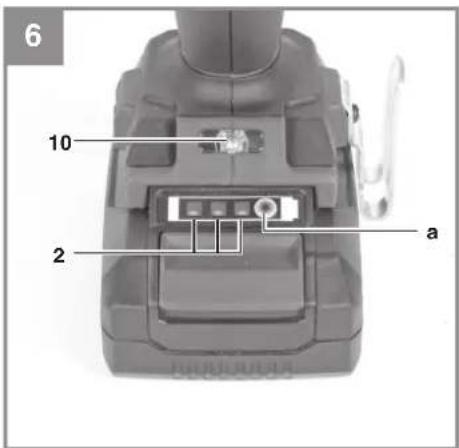

6.7 Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (2) signalisiert ihren den Ladezustand des Akkus anhand von 3 LEDs.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfermen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tieftentlagen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6.8 LED-Licht (Abb. 6/Pos. 10)

Das LED-Licht (10) erhögt das Ausleuchten der Schraub- bzw. Bohrstelle bei ungündigen Lichtverhältnissen. Das LED-Licht (10) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (4) drucken.

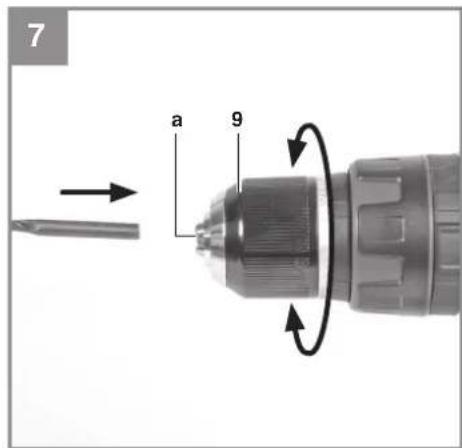

6.9 Werkzeugwechsel (Abb 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in Mittelstellung.

• Der Akkuschrauber ist mit einem Schnell-spanbohrfutter (9) mit automatischer Spindel-arretierung ausgestellt.
• Drehen Sie das Bohrfutter (9) auf. Die Bohrfutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
  Wahlen Sie das geeignete Werkzeug aus. Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.
  Drehen Sie das Bohrfutter (9) fest zu, und

D

prufen Sie anschlieBend den festen Sitz des Werkzeuges.

6.10 Schrauben

Verwenden Sie am besten Schrauben mit Selfszentrierung (z. B. Kreuzschlitz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Große übereinstimmen. Nehmen Sie die Drehmorenteinstellung, wie in der Anleitung beschreiben, entsprechend der Schraubengröbe vor.

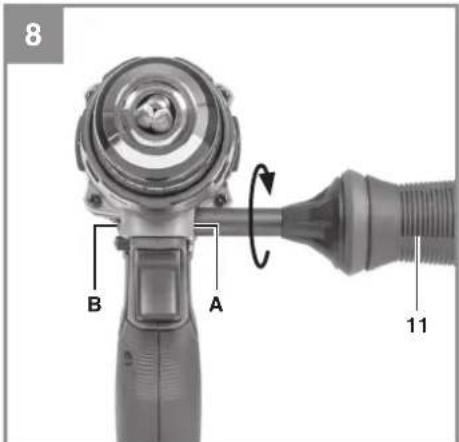

6.11 Zusatzhandgriff montieren (Abb. 8/Pos. 11)

Der Zusatzhandgriff (11) bieten ihnen während der Benutzung des Gerätes zusätzlichen Halt. Benutzen Sie das Gerät deshalb nicht ohne den Zusatzhandgriff.

Der Zusatzhandgriff (11) kann an den 2 Positionen (A, B) eingeschraubt werden. Er ist daher für Rechts- und Linkshänder geeignet.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehrbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Infos fienden Sie unter www.Einhell-Service.com

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir

nochwertiges Zubehör von

kwb!www.kwb.eu

[e-mail]

8. Entsorgung und

Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollt das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Innen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ .

Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen		Den und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lad-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10 °C und 40 °C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendelauf ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfucht. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Thesee Sendung enthalt Lithium-Ionen-Batterien. Gemäß Sonderevorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefall bei Beschäftigung des Versandstücks. Bei Beschäftigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sieitte die 0049 9951 95920-66 an.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beisiel
Verschleiße*Bohrfutter,Akku
Verbrauchsmaterial/Verbrauchsteile*Bit-Einsätze/Bohrer
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch uber die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

SERVICE

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehort ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkheit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau and der Isar

Telefon: [phone]

Telefax: 09951-9591700

E-Mail: [e-mail]

Wir freuun uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Akku-Schlagbohrschauber* TP-CD 18 Li-i BL (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

X 2006/42/EC
Annex IV
Not in Body: Reg.No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LwA = dB (A); guaranteed LwA = dB (A)
P = kW; L/Q = cm
Notified Body:
2012/46/EU_(EU)2016/1628 Emission No.:

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2; EN 62233

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 01.07.2021

Andreas Weichselgarber/General-Manager

NotEQ

Akku-Schlagbohrschauber* TP-CD 18 Li-i BL (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

X 2006/42/EC
Annex IV Notified Body: Reg.No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LWA = dB (A); guaranteed LVA = dB (A)
P = kW; L/0 = cm
Notified Body:
2012/46/EU_(EU)2016/1628 Emission No.:

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2; EN 62233

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 01.07.2021

Andreas Weichselgarber/General-Manager

N
