NAVODILA ZA UPORABO TPH4026 - TP4020 TECTRO

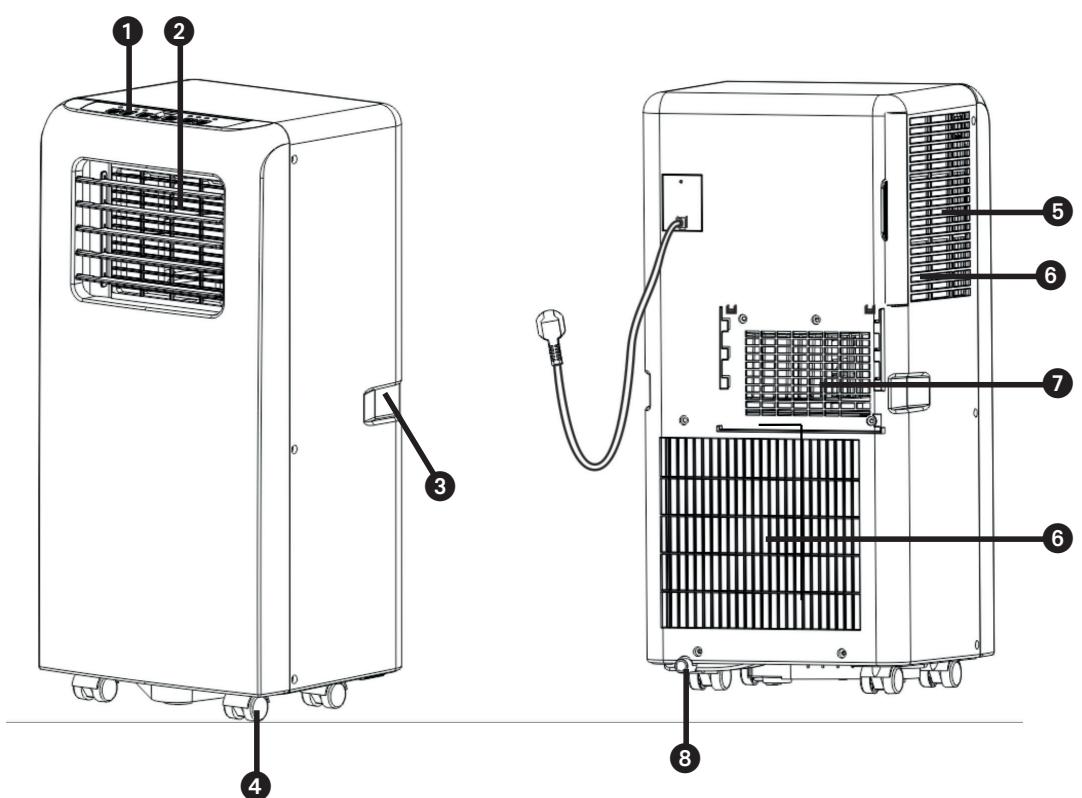

Nadzorna plošča
2 Odvod zraka
③ Ročaj
Kolesce
6 Zračni filter
6 Odprtina za dovod
7 zraka Priključek za
8 izpušno cev
9 Odtočni Čep
10 Izpušna cev Adapter za
11 namestitev na izpušno cev Daljinski upravljanje
Vodna cev (TPH 4026)

1. NAJPREJ PREBERITE NAVODILA ZA UPORABO.
2. V PRIMERU KAKRŠNEGA KOLI DVOMA STOPITE V STIK S SVOJIM TRGOVCEM.

SLO

134

hlajenja zraka, tj. razvlaževanje, krozenje in filtracio zraka. Mobilno klimatsko napravo

se upravlja in premika z lahkoto. Kupili ste visoko kakovosten izdelek, ki vam bo dolga

Ieta zagotavljal udobjecte, ce ga boste uporabljali odgovorno. Ziviljenjsko dobo te klimatske

naprave boste podaljšali, Če ta navodila za uporabo preberete pred uporabo naprave.

Zelimo vam hladno okolico in udobje ob uporabi vase

klimatske naprave.

S spošstovanjem,

PVG Holding B.V.

Odelek za pomoć strankam

A VARNOSTNA NAVODILA

Pred uporabo te naprave pozorno preberite ta priročnik in ga shranite za uporabo v prihodnosti. Napravo namestite sele, ko bo ustrezala lokalmim/nacional-nim zakonom, predpisom in standardom. Ta izdelek je namenjen za uporabo kot klimatska naprava v stanovanjskih hišah in jeprimeren samo za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garazi.

POMEMBNO

• Naprave nikoli ne uporabljajte s poskodovanim elektricnim kablom, vtičem, omarico ali upravljalno plošćo. Elektricnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
• Namestitev mora biti v celoti skladna z lokalnimi predpisi, uredbami in standardi.
• Naprava je primerna izključno za uporabo na suhih mestih in v notranjih prostorih.
• Preverite omrežno napajanje. Ta naprava je primerna izključno za ozemljene vtičnice - priključna napetost 220–240 Voltov/50 Hz.
• Naprava MORA vedno imeti ozemljeno povezavo. Naprave nikakor ne smete povezati,Če napajanje ni ozemljeno.
• Ta vtič mora biti vedno enostavno dostopen, kadar je naprava priključena.
• Ta navodila preberite pozorno in upoštevajte navodila.

Pred priključitvijo naprave preverite:

Ali priključna napetost ustreza napetosti, ki je navedena na tipski plošćici.
- Ali sta vtičnica in elektricni vir primerna za napravo.
Vticna kablu jeprimeren za vticnico.
- Naprava je na stabilni in ravni povrsini.

Če o tem, ali je vse v redu, niste prepričani, naj elektricno instalacijo preveri pooblašćeni elektricar.

• Klimatska naprava je varna naprava, izde-lana v skladu z varnostimi standardi CE. Kljub temu je treba biti pri njeni uporabi previden, kot pri vseh elektrichnih napravah.
• Žračnih vhodov in izhodov nikoli ne prekri-vajte.
• Preden vodni rezervoar premaknete, ga izpraznite prek vodnega odtoka.
• Nikoli ne pustite, da bi naprava prisla v stik s kemikalijami.
  V odprtine naprave ne vstavljajte predmetov.
• Nikoli ne pustite, da bi naprava prisla v stik z vodo. Po napravi ne prsite vode oziroma naprave ne potaplajte, ker lahko takopovzročite kratki stik.
• Pred cisjenem ali zamenjavo naprave oziroma dela naprave vedno iztaknite vtic izvticnice.

• Naprave nikoli ne prikljucite prek kabelske-ga podaljska. Če primerna, ozemljena vticnica ni na voljo, njao namesti pooblasceni elektricar.

• Kot pri vsaki elektrichi napravi vedno mislite na varnost otrok v blizini te naprave.

• Vsa popravila, ki presegajo okvir rednega vzdhrževanja, dajte izvesti pooblasčenemu serviserju. Če tega ne storite, lahko pride do razveljavitve garancije.
• Kadar naprava ni v uporabi, vedno odstranite vtič iz vtičnice.
• Ce je elektrichi kabel poškodovan, ga mora zamenjati proizvajalec, njegov oddelek za pomoć strankam ali osebe s primerljivimi kvalifikacijami, da se prepreći nevarnost.
• Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroci) z omejenimi fizicnimi, šutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanje, razenče so pod nadzorom ali so prejeli navodila za uporabo naprave od osebe, ki je odgovorna za njihovo varnost.
• Otroke je treba nadzorovati, da se ne bodo igrali z napravo.
  To napravo lahko uporabljajo otroci, ki so stari 8 let ali več in osebe z omejenimi fizickimi, šutnimi ali duševnimi sposobnostmi, ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razuma je tveganja, ki so prisotna.
• S to napravo se otroci ne smejo igrati.
  Ciscenje in uporabniško vzdřevanje ne smejo izvajati otroci, ki niso pod nadzorom.

POZOR!

• Sobe, kjer boste uporabljali to napravo, nikoli ne zatesnite popolnama neprodušno za zrak. To preprećuje podtlak v sobi. Podtlak lahko zmoti varno delovanje bojlerjev, prezračevalnih/systemov, pečic itd.

• Ce navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.

Ta enota je prenosna in se jo lahko enostavno premešca iz ene sobe v drugo. Pri tem morate vedeti:

1 Poskrbite, da bo enota nameščena pokončno in na ravni povrsini.
2 Enote ne uporablajte v kopalnici, pri ali drugih zelo vražnih okoljih.

3 Med enoto in steno pustite 50 cm praznega prostora, da zagotovite pravilno krozenje zraka.

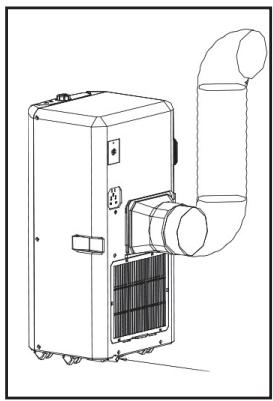

4 En konec cevi 10 mora biti priključen na zračni izhod 7 na zadnji strani enote.

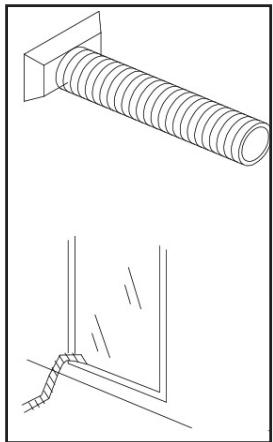

Poskrbite, da bo imel okenski zračni izhod prost pretok v zunanji prostor. Okno ali vrata zaprite čim bolj, da preprečite vstopanje zunanjega zraka v sobo.

POMEMBNE

Gibka izpušna cev ⑨ mora biti med delovanjem krajsa od 1 m, kar zagotavlja najboljse delovanje. Ta dolžina je bila oblikovana še posebej v skladu s tehnčnimi podatki na klimatski napravi. Ne uporabljaje podaljskov in cevi ne zamenjajte z drugo cevjo, kar lahko povzroci okvaro. Izpušni zrak mora teči prosto, vsaka blokada lahko povzroci pregrevanje klimatske naprave. Bodite pozorni in preprečite vsako pregibanje ali upogibanje izpušne cevi.

C DELOVANJE

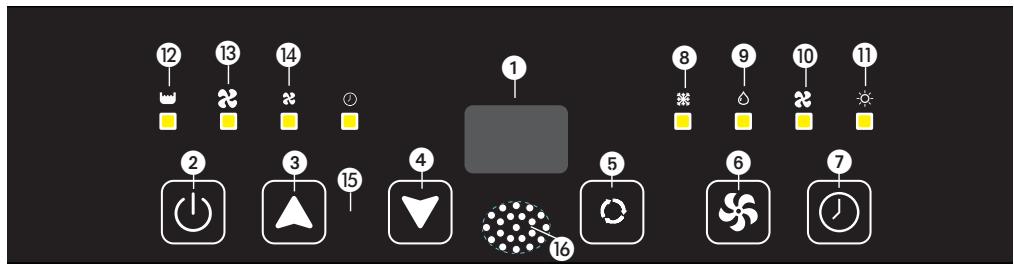

1. Zaslon
2. Gumb za vklop/izklop
3. Krmilni element za zvianje temperature
4. Krmilni element za znižanje temperature
5. Krmilni element za naacin
6. Krmilni element za hitrost ventilatorja
7. Krmilni element za chasovnik
8. Kazalnik načina hlajenja
9. Kazalnik načina razvláževanja
10. Kazalnik načina kroženja zraka
11. Kazalnik načina ogrevanja (TPH 4026)
12. Kazalnik polega rezervoorja
13. Kazalnik visoke hitrosti ventilatorja
14. Kazalnik nizke hitrosti ventilatorja
15. Kazalnik nastavitve šcasovnika
16. Sprejemnik za daljinski upravljalnik

1 Vtic vstavite v elektricno vticnico.

2 Za vklop klimatske naprave pritisnite gumb ②

• Če je temperatura okolice visja od 25^ C , bo enota delovala v načinu hlajenja.
• Če je temperatura okolice nizja od 25^ C , bo enota delovala v načinu kroženja zraka.

3 Z gumbom ⑤ lahko spremenite način delovanja enote.

S pritiskom gumba se prikaze naslednji gumb:

• Način hlajenja 8

Način razvlaževanja 9
Način kroženja zraka 10
Način ogrevanja (TPH 4026) 11

HLAJENJE

Kadar je enota v načinu hlajenja, se lahko uporablja naslednje fungkije:

• Hitrost ventilatorja lahko spreminjate s pritiskanjem gumba
  Najvisja nastavitev 13
  Najniżja nastavitev 14
• Temperaturo se lahko nastavi s pritiskanjem gumbov 3 in 4 na katero koli temperaturo med 16 in 31^ . Po 4 utripih se prikaze trenutna sobna temperatura. Enota v samodejmem načinu izbere hitrost ventilatorja na osnovi sobne temperature. Hitrosti ni mogoće prisagajati.

OGREVANJA (TPH 4026)

Kadar je enota v načinu ogrevanja, se lahko uporablja naslednje funkcjie:

• Hitrost ventilatorja lahko spreminjate s pritiskanjem gumba
  Najvisja nastavitev 13
  Najnižja nastavitev 14
• Temperaturo se lahko nastavi s pritiskanjem gumbov 3 in 4 na katero koli temperaturo med 16 in 31^ . Po 4 utripih se prikaze trenutna sobna temperatura. Enota v samodejnm načinu izbere hitrost ventilatorja na osnovi sobne temperature. Hitrosti ni mogoće prisagajati.

Ali se boŽeleno doseglo, je odvisno od okolice.Če ostane temperatura prostora nad "set temp." (nastavljeno temperaturo), to ne predstavlja okvare v delovanju klimatske naprave. Morda je toplotna obremenitev prostora prevelika.

RAZVLAŽEVANJE

S to napravo se lahko izvaja tudi razvlaževanje zraka:

1. Funkcijo razvlaževanja ⑨ izberite z gumbom za način ⑩
2. Ne prikljucite cevi za deaeracijo
3. Prikljucite fiksno cev za drenažo vode (ni priložena) in speljite cev v vodni odtok. Poskrbite, da bo cev za drenažo vode speljana tak, da tece nizje, po celotni dolzini.

Klimatska naprava bo zdaj izvajala razvlaževanje, dokler je sobna temperatura nad nastavljeno vrednostjo. Naprava razvlaževanja ne bo mogla izvajati, ce se sobna temperatura zniža pod nastavljeno vrednost.

KROZENJE ZRAKA

Enota v tem načinu izvaja samo kroženje zraka in ne hladi oziroma izvaja razvlăževanja. Zrak je filtriran.

Kadar je enota v tem načinu, se lahko uporablja naslednje funkcjie:

• Hitrost ventilatorja lahko spreminjate s pritiskanjem gumba 品 6 Najvisja nastavitev 13 Najnižja nastavitev 14

4 Kadar enoto izklopite, se v pomnilniku shrani zadnja nastavitev.
5 Funkcija chasovnika vam omogoča enoto vklopiti ali izklopiti za dolocen Čas.

1. Za nastavitev delovnih ur, ki jih zelite pritisnite gumb TIMER in gumba 3 in (1 do 24 ur, kazalnik casovnika bo svetil). Ko se doseze nthastvljeni cas, se stroj izklopi samodejno. V prikazovalnem oknu so prikazane ure, ki jih nestavite, ko pritsnete gumb TIMER. Ce gumba za casovnik ne pritsnete, bo enota delovala neprestano.
2. Če pritisnete gumb za Časovnik, vendar oben ne vklopite drugih funkcjij, lahko VNAPREJ NASTAVITE Čas delovanja stroja. Če, na primer, preklopite Časovnik na "2", bo enota po 2 urah delovala samodejno.

OPOMBA!

Kompresor je nastavljen tak, da začne delovati tri minute po ponovnem zagonu klimatske naprave. Hlajenje se izklopi, kadar je temperatura prostora nizja od nastavljene temperature. Kroženje zraka bo še napraj delovalo na nastavljeni stopnji. Kadar se temperatura prostora dvigne nad nastavljeno temperaturo, se hlajenje znova vklopi.

DALJINSKO UPRAVLJANJE

a. Gumb za vklop/izklop napajanja
b. Gumbi za zvišanje/znižanje temperature
c. Gumb za hitrost ventilatorja
d. Gumb zaČasovnik
e. Funkcijski gumb

Daljinski upravljalnik deluje v povezavi z nadzorno ploščo. Sprednji konec daljinskega upravljalnika usmerite proti nadzorni plošči. Največja delovna razdalja od klimatske naprave je priblžno 5 metrov. Pred uporabo morate vstaviti 2 bateriji tipa AAA, 1,5 V.

D ZRAČNI FILTER

Klimatska naprava je opremljena z reşetakim filtrom, ki je namenjen odstranjevanju večijh prašnih delcev.

SLO

147

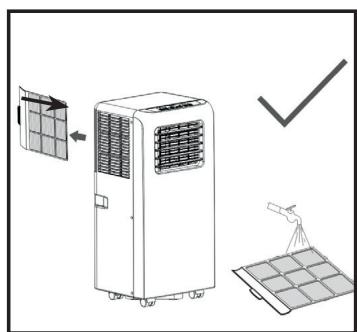

Resetesti filter je treba očistiti 2-krat tedensko. Zračni filter Čistite z nevtralnim Čistilnim sredstvom v mlačni vodi (40 °C), nato pa ga pustite, da se počasi posuši.

Za odstranitev in ponovno namestitev reşetastega sita si oglejte slika ob strani.

OPOMBA!

• Klimatske naprave nikoli ne uporabljaje brez zračnegafiltera.

E PRETOK ZRAKA

Zračni ventilator premikajte neposredno, da prilagodite smer lin za ventilacijo.

F PRAZNJENJE NOTRANJEGA VSEBNIKA VODE

V skrajnih (okolišikh) pogojih bo morda potrebno redno prazniti notranji vsebnik vode. Ko se notranji vsebnik vode napolni do konca, utripa luč 12, nazaslonu pa se prikaže E2. Za prekinitev piskanja pritisnite kateri koli gumb. Enota se izklopi samodejno. Vodni vsebnik izpraznite na naslednji način:

1 Enote ne premikajte. Izraziti premiki lahko povzrocijo pušanje vode.
2 Izklopite enoto in odstranite vtic iz stenske vticnice.
3 Na tla pod odtočno odprtino namestite ustrezno posodo ali pladenj.
4 S cevi za odtok odstranite odtočni gumb in gumijasti Čep 3 ter izpustite vodo. (± 0,8 litrov).
5 Gumijasti Čep 8 in odtočni gumb namestite nazaj na enoto. Opozorilna lučka
mora biti izklopljena, E2 pa izgine zzaslona.

OPOMBA!

Kadar je klimatska naprava v uporabi, bo kondenzirana voda pod običajnimi pogoji odtekala skozi izpustno cev.

RAZVLAŽEVANJE

Če boste enoto uporabljali v glavnem za razvlaževanje, ne priključite odtočne cevi 9 in pustite, da se topli zrak vrača v sobo. V tem primeru je potrebna in bolj učinkovito neprestano odvajanje vode. Vendor pa morate v tem primeru poleg tega uporabiti cev za odvajanje vode in iztočni konec namestiti na ustrezno odtočno točko.

G VZDRŽEVANJE

OPOZORILO!

Pred Čišćenjem naprave ali filtra ali pred zamenjavo filtrov morate enoto izklopiti in iz omrežne vtičnice odstraniti elektrčni vtič.

Ohišje očistite z mehko, vlažno krpo. Ne uporabljajte agresivnih kemikalij, bencina, detergentov ali drugih Čistilnih raztopin. Za vzdřevanje filtrov glejte poglavje D, "Zračni filtri".

OPOMBA!

Klimatske naprave nikoli ne uporabljajte brez rešetkastega filtra.

H SKLADISČENJE

1 Izpraznite notranji vodni vsebnik (gleje poglavje F)
2 Očistite in zamenjajte filter (glejte tudi poglavje D).
3 Enoto preklopite v način za kroženje zraka za 2 uri, da popolnama odstranite vlago iz notranjosti.
4 Enoto zašcitite pred prahom in shranite na suhem mestu.

ODPRAVLJANJE TEžAV

Težava	Vzrok	Rešitev
Enota se ne zažene, ko pri-tisnete gumb za vklop/izklop	Kontrolna lučka za polno vodo utripa in pladenj za vodo je poln	Odlijte vodo iz posode za vodo
	Sobna temperatura je višja od nastavljene temperature. (Način električega ogrevanja)	Ponastavite temperaturo
	Sobna temperatura je nižja od nastavljene temperature. (način hlajenja)	Ponastavite temperaturo
Ni dovolj kul	Vrata ali okna niso zaphta	Prepričajte se, da so vsa okna in vrata zaphta
	V prostoru so viri toplote	Če je mogoće, odstranite vire top-lote
	Cev za izpušni zrak ni priključena ali je blokirana	Prikljucite ali očistite cev za izpušni zrak
	Nastavitev temperature je previ-soka	Ponastavite temperaturo
	Vhod zraka je blokiran	Očistite dovod zraka
Hrupno	Tla niso ravnai ali niso dovolj ravna	Če je mogoće, postavite enoto na ravna in položna tla
	Zvok je posledica pretoka hladil- nega sredstva v klimatski napravi	To je normalno
Koda E0	Senzor za sobno temperatura je odpovedal	Zamenjaje senzor sobne tempera-ture (enota lahko deluje tudi brez zamenjave.)
Koda E1	Senzor temperature kondenzatorja je odpovedal	Zamenjaje senzor temperature kondenzatorja
Koda E2	Pri hlajenju je pladenj za vodo poln	Odstranite gumijasti zamašek in izpraznite vodo
Koda E3	Senzor temperature uparjalnika ni deloval	Zamenjaje senzor temperature uparjalnika
Koda E4	Pladenj za vodo je med ogrevanjem poln	Izpraznite posodo za vodo

Klimatske naprave ne poskušajte nikoli popraviti ali razstaviti sami. Neprimerna popravila povzorčijo izničenje garancije in lahko ogrozijo uporabnika.

J POGOJI ZA GARANCIJO

Klimatska naprava je dostavljena z 24 mesećno garancijo, ki začne teči z dnem nakupa. V Času trajanja garancije se bodo vse napake v materialu in izdelavi odpravile ali nadomestile brezplačno. Veljajo naslednja pravila:

1. Izrecno zavračamo vse ostale zahtevke po vračilih, kar vkljucije zahtevke zaradi postranske škode.

2. Popravila ali zamenjava component vČasu veljavosti garancije ne pomeni podaljišanja garancije.

3. Garancija se razveljavi, ce se izvede kakrsne koli spremembe, namesti neoriginalne dele ali ce popravila izvajajo tretje stranke.
4. Sestavni deli, ki so izpostavljeni obicajni obrabi, kot so filter, niso vključeni v garancijo.
5. Garancija velja samo,Če predložite datiran račun nakupa in Če izdelka in računa niste spreminjali na noben način.
6. Garancija ne velja za poškodbe, do katerih pride zaradi zanemarjanja ali dejanj, ki odstopajo od tistih, navedenih v tej knjižici.
7. Prevozni stroški in tveganja, povezana s prevozom klimatske naprave ali delov klimatske naprave gre vedno na stroške kupca.
8. Poškodbe, ki jih povzroči uporaba nepravih filtrov, ni zajeta z garancijo.

Za preprečitev nepotrebnih stroškov priporočamo, da si najprej vedno preberete navodila za uporabo. Če resitve ne najdete v teh navodilih za uporabo, odpeljite klimatsko napravo na popravilo do trgovca.

Elektricnih naprav ne odstranite med gospodinjske opadke, ki niso ločeni, temveč za to uporabite ločene zbiralne centre. Za informacije glede zbirnih centrov, ki so na voljo, stopite v stik z lokalno vejo oblasti. Če se elektricne naprave zavrže na odpad ali smetišće, lahko nevarne snovi iztekajv podtalno vodo ter prispejo v prehransko verigo, kar škoduje vašemu zdravju in dobremu počutju. Pri zamenjavi starih naprav z novimi je trgovec zakonsko obvezan prevzeti staro napravo za odstranitev vsaj brezplačno. Baterij ne vrzite v ogenj, ker jih lahko raznese ali izpušćajo nevarne tekocrine. Če daljinski upravljalnik zamenjate ali unićite, odstranite baterije in jih odvrzite v skladu z veljavnimi predpisi, ker škodujejo okolju.
