NAVODILA ZA UPORABO R233TC TECTRO

Čestitamo Vam ob nakupu peči. Kupili ste kvalitetni izdelek, ki Vam bo ob pravilni uporabi sluzil dolga leta. leta. Prosimo, preberite ta navodila

za uporabo in takozagotovite Vaši peči najdaljšo možnoŽivljensko dobo.

Za Vašo peč je veljavna 12 mesečna garancija, ki se nanaša na vse okvare materiala ali napake pri izdelavi.

Zelimo Vam mnogo toplate in udobja z Vašo novo pečjo.

S spostovanjem,

PVG Holding b.v.

1 NAJPREJ PREBERITE NAVODILA ZA UPORABO.

2 V PRIMERU NEJASNOSTI SE POSVETUJTE Z VAŠIM TRGOVCEM.

SLO

148

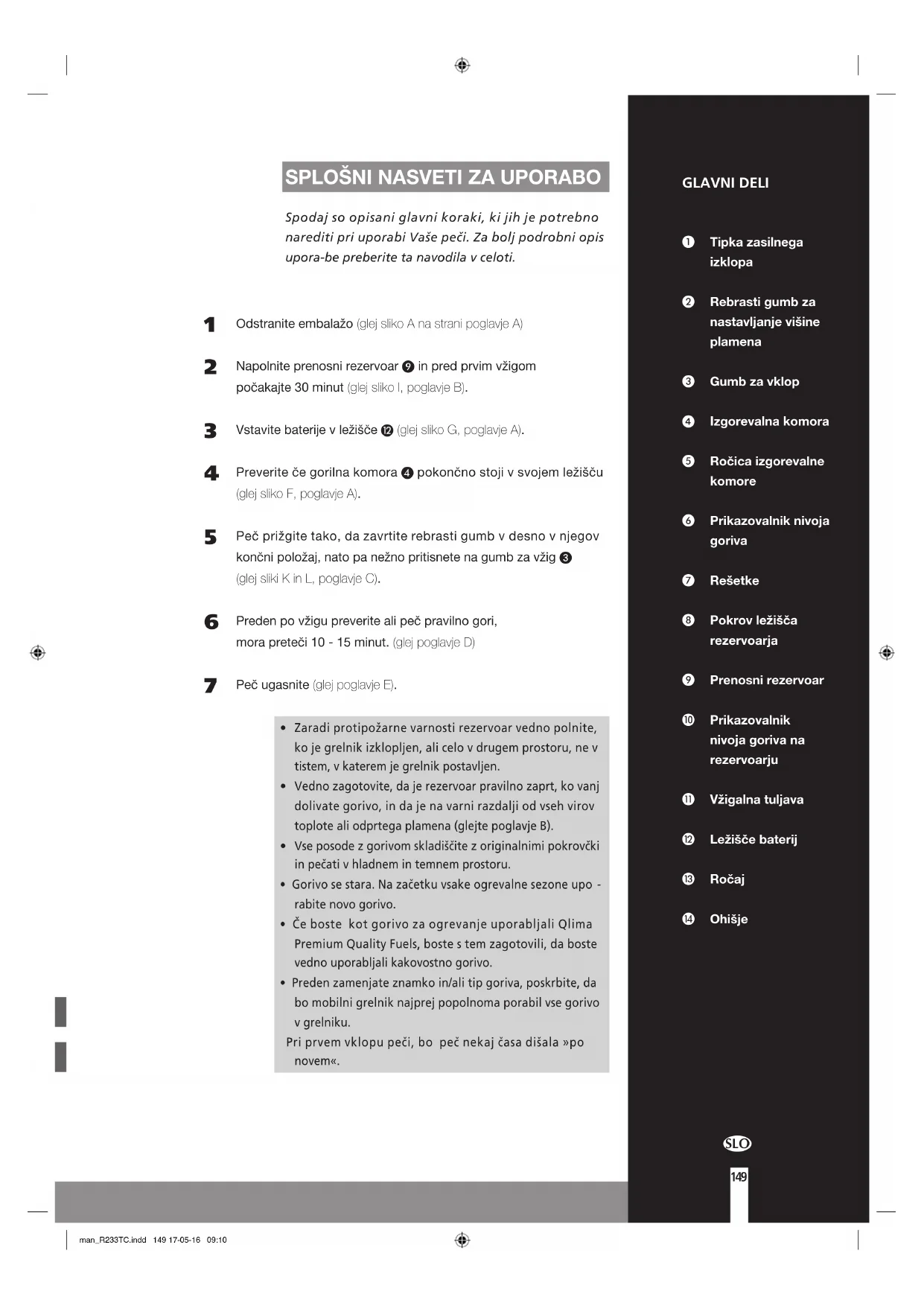

SPLOŠNI NASVETI ZA UPORABO

Spodaj so opisani glavni koraki, ki jih je potrebno narediti pri uporabi Vase peci. Za bolj podrobni opis upora-be preberite ta navodila v celoti.

1 Odstranite embalazo (glej silko A na strani poglavje A)
2 Napolinite prenosni rezeroovar in pred prvim vzigom počakajte 30 minut (glej silko I, poglavje B).
3 Vstavite baterije v lezišče 12 (gloj silko G, poglavje A).
4 Preverite ce gorilna komora 4Pokonno stoji v svojem lezišcu (gle) silko F, paglavje A).
5 Peč prižgite takó, da zavrtite rebrasti gumb v desno v njegov končni položaj, nato pa nežno pritisnete na gumb za vžig ③ (glej siki K in L, poglavje C).
6 Preden po vžigu preverite ali peč pravilno gori, mora preteči 10 - 15 minut. (gje poglavje D)
Peugasnite (glej poglavje E).

• Zaradi protipozarne varnosti rezervoor vedno polnite, ko je grelnik izklopljen, ali celo v drugem prostoru, ne v tistem, v katerem je grelnik postavljen.
• Vedno zagotovite, da je rezervoar pravilno zaprt, ko vanj dolivate gorivo, in da je na varni razdalji od vseh virov toplote ali odprtega plamena (gleje poglavje B).
  Vse posode z gorivom skladiscite z originalnimiPokrovcki in pecatiy hladnem in temnem prostoru.
• Gorivo se stara. Na začetku vsake ogrevalnesezone upo - rabite novo gorivo.
• Ce boste kot gorivo za ogrevanje uporabljali Qlima Premium Quality Fuels, boste tem zagotovili, da boste vedno uporabljali kakovostno gorivo.
• Preden zamenjate znamko in/ali tip goriva, poskrbite, da bo mobilni grelnik najprej popolnama porabil vse gorivo v grelniku.

Pri prvem vklopu peci, bo pec nekaj casa disala »ponovem.

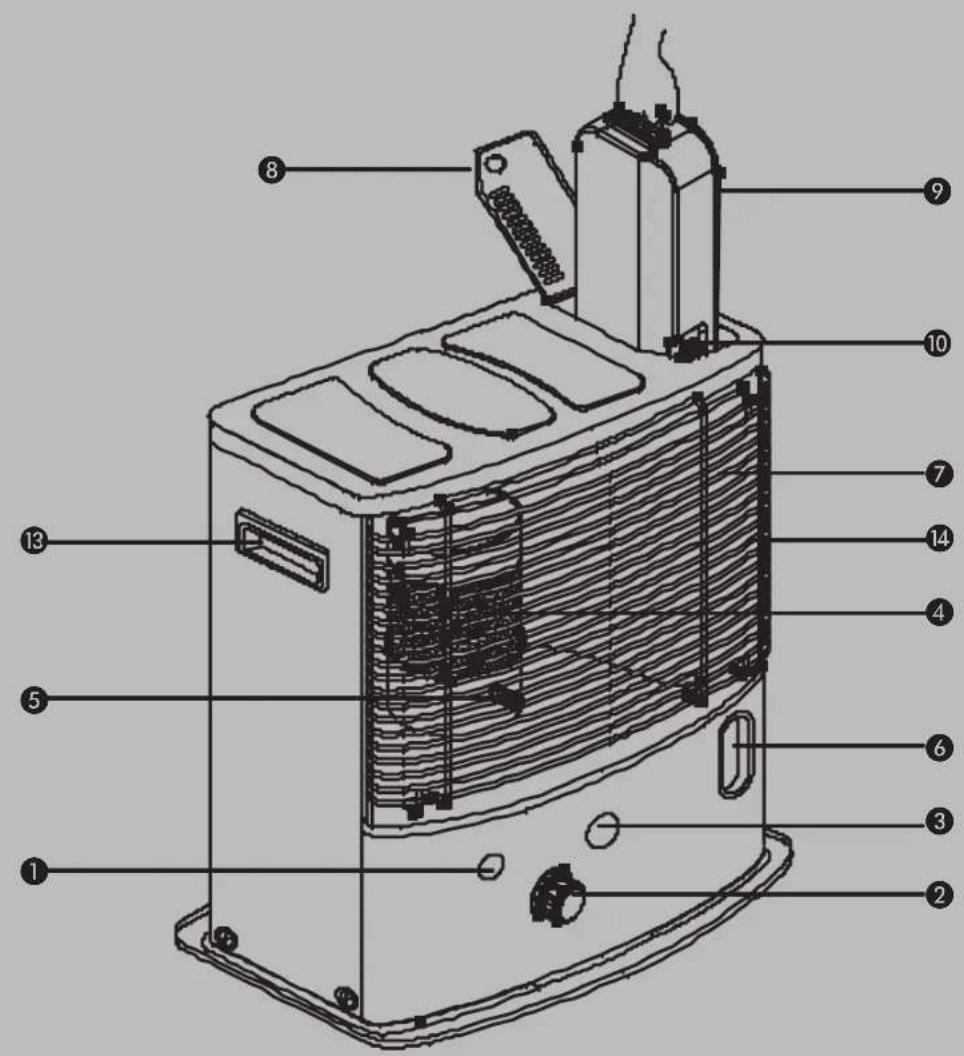

GLAVNI DELI

Tipka zasilnega izklopa
2 Rebrasti gumb za nastavljanje visine plamena
Gumb za vklop
4 Izgorevalna komora
Ročica izgorevalne komore
6 Prikazovalnik nivojagoriva
7 Reisetke
Pokrov ležišča rezervojara
9 Prenosni rezervoar
10 Prikazovalnik nivoja goriva na rezervoarju
Vzigalna tuljava
12 Lezišče baterij
18 Ročaj
14 Ohijsje

SLO

149

KAJ MORATE VEDETI V NAPREJ

VEDNO ZAGOTOVITE ZADOSTNO ZRAÇENJE

Ta naprava ima vgrajen varnostni system, ki peč ugasne, ko je temperatura v prostoru previsoka. Potem ko peč ugasne (ročno ali samodejno), je 15 minut ne smete ponovno zagnati. Da bi preprecišski kodo na napravi, peči v tem ācu se vžigajte na silo.

Pred uporabo izdelka pazljivo preberite ta navodila za uporabo in jih shranite za nad-alnjno pomoč. Izdelek uporabljajte le, Če je skladen z lokalno/nacionalno zakonadjo, predisisi in standardi. Ta izdelek je namejen izključno uporabi kot peč zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notran-jih prostorih kot so dnevna soba, kuhinja ali garăza in v normalnih bivalnih pogojih.

Za vsak model peci, je dolocena minimalna prostornina, v kateri se pec lahko varno uporablja brez dodatnega zracenja (glej poglavje J). Ce je prostor manjsi od minimalnegada dolocenegа, vedno pustite okno ali vrata priprta za ca 2,5 cm. To priporocamo tudi v dobro izoliranih prostorih, ali prostorih brez pretoka zraka, ter na visinah nad 1500m . Peci ne uporabljaje v kleteh ter podzemnih prostorih.

VARNOSTNI SISTEM

Kadar je sobna temperatura relativno nizka (19 do 20^ ), se lahko peč kmalu po vklopu samodejno ugasne. Samodejni izklop peci zaradi v sami peci akumulirane toplote sproži predpisani varnostni mehanizem. Kadar bo peč uporabljana pri njžjih temperaturah do samodejnega izklopa ne bo prislo.

VARNA PLOŠCA

Pecima vgrajeno varno plosco. Le ta mochno zmanjsa temperaturo zgornje plosce peci. Tako se zmanjsa moznost opeklin pri dotiku plosce. Zavedajte se, da zgornja ploska kljub temu postane vroca. Izogibajte se dotikom plosce ali resetk.

Posebej za Francijo: Vas grelnik je bil načrtovan za delovanje izključno na gorivo za tekocinske mobilne grelnike v skladu z Odlokoma 18-07-2002 in 25-06-2010. Uporaba drugih goriv je prepovedana. Pozanimajte se pri dobavitelju ali na nasi splletni strani preverite naslove nasih prodajalcev na drobno. Tekocinski mobilni grelnik je misljen kot dodatni grelnik in ne kot neprekinjen vir toplote.

Posebej za Veliko Britanijo: Uporabljajte le parafinski gorivo razreda C1 v skladu z BS2869; 2. del, ali enakovredno gorivo.

Uporabnik mora poskrbeti, da bo uposteval naslednja pravila za pravilno uporabo:

NE

• uporabljaje tekočinskega mobilnegagreelnika v prikolicah, avtodomih, na plovilih in v kabinah vozil;
• uporabljaje tekocsinskega mobilnega grelnika v nezadostno prezacenih prostorih (gleje preglednico z lastnostmi, v kateri so navedene najmanjie dovoljene velikosti prostora za ogrevanje), v podzemnih prostorih in/ali na nadmorski visini nad 1500 metrov;
• spreminjaje varnostnih naprav grelnika.

Uporaba tovrstnega ogrevanja v javnih prostorih je odvisna od ze izdanih predipisov. V ta namen vnaprej pridobite vse potrebne informacije.

PRAVO GORIVO

Vasa peč je narejena za uporabo visoko kvalitetnega petroleja brez vsebnosti vode, ter Žvepla. Samo to gorivo zagotavlja Čisto in pravilno izgorevanje. Uporaba drugega nekakovostnega goriva bo povzročila:

nabiranje katranskih usedlin na stenju

Samo uporaba pravega petroleja zagotavla varno, učinkovito in udobnó uporabo Vase poči.

nepopolno izgorevanje
skrajšano ziviljenjsko dobo peci in stenja
dim in/ali neprijeten vonj
▶bele usedline na mrezi ali ohisju.

Uporaba pravega petroleja je pomembna za varno, učinkovito in udobno uporabo Vase peci. Dveletna garancija peci je veljavna je veljavna le ob uporabi petroleja Qlima Extra ali Qlima Kristal. Vas njblžji prodajalec Qlima prodaja pravo gorivo ali pa Vam svetuje kje ga lahko kupite.

NAVODILA ZA UPORABO

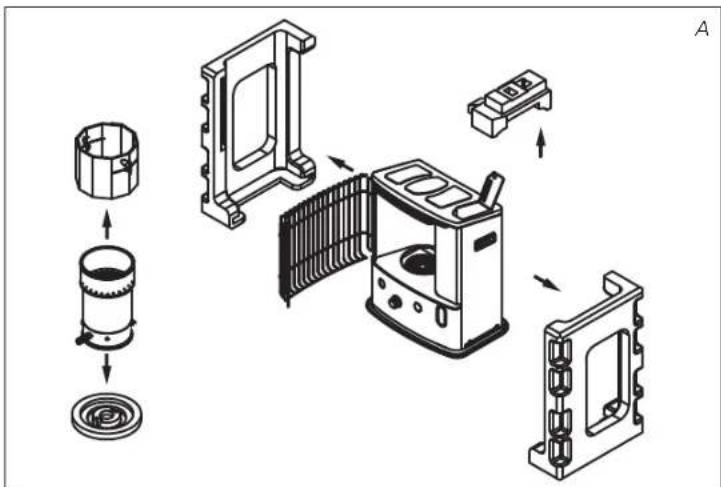

A PRIPRAVA PECI

1 Previdno izvlecite peč iz embaláze in preverite vsebino kartonske škatle. Poleg peči morate imeti tudi:

transportniPokrovcek
ta navodila za uporabo

Shranite embalazo (glej sliko A) za hranjenje in transport peci.

2 Odstranite ostale delve varovalnegamateriala:

Odstranite desno stran z resetke. Dvignite resetko iz reze (sika B) in jo povlecite naprej.

Oba konca iz embalaje povlecite v strani inabenem nekoliko navzdol (sika C).
Gorilno komoro vzemite iz peci in iz njenega lezišca odstranite embalazo (glej sliko D).
Komoro postavite nazaj v njeno lezisce. Komora je v lezisce postavljena pravilno takrat, kadar se lahko s pomojo drzala enostavno premika v levo in desno (glej sliko E). Zaprite resetke takto, da jih rahlo privzdignete in postavite nazaj v lezisce.
OdpritePokrov zamenljive posode 串 in odstranite kos stiropora.

3 Napolnile rezervaar, kot je opisano v poglavju B.
Vstavite baterije v njihovo leziše na zadnji strani peči (slika F). Prepricajte se, da positivni in negativni pol baterij ležita pravilno glede na v lezišće odtisnjene oznake + in -. ZapritePokrov baterije.

5 Tla morajo biti trdna in popolnama ravna. Ce peč ni namesěcena vodoravno, jo premaknite. Ne poskusajte je naravnati tak, da pod njo podstavljate knjige ali druge predmete. Prosim preberite dodatna navodila o postavitvi peči, ki jih najdete v embalazi.
6 Peč je sedaj pripravljena za uporabo.

B NATAKANJE GORIVA

Odstranljivi rezervoor napolnite na primernem kraju, saj vedno lahko pride do razlitja. Sledite spodaj opisanemu postopku:

1 Prepricajte se, da je peč izklopljena.
2 Odpritz gornjiPokrov indvignite odstranljivi rezeroovar iz grelnika (slika G). Opomba: Izrezervojarla Iahko iztece nekaj kapljic. Postavite odstranljivi rezerovor na tla (tako da gleda navzgor, roica nj bo na tleh) in odvijtePokrovcek za gorivo.

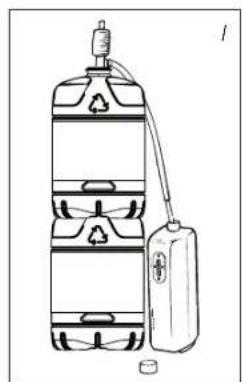

3 Napolnite odstranljivi rezervaor s crpalko za gorivo (gleje navodila za ravnanje s crpalko za gorivo). Zagotovite, da je visje kakor odstranljivi rezervaor (sika H). Vstavite rebrasto gibljivo cev v odprtino odstranljivega rezervaorja.
4 Z merilno napravo preverjaje napoljenost odstranljivega rezervaarja med polnjenjem (sika I). Ko merilna naprava prikazuje, da je rezervaar poln, neha-jte dolivati gorivo. Rezervaarja nikoli ne napolnite prevec, se posebej takrat ne, ko je gorivo zelo hladno (gorivo se raztegne, ko se segreje).
Pustite, da preostanek goriva v crpalki stece nazaj v kantico za gorivo in pazljvo odstranite crpalko. Pokrovcek za gorivo pazljivo privijte nazaj na rezervoor. Pobrisite morebitno razlito gorivo.
6 Prepricajte se, ce jePokrovcekrezervaorja trdno zaprt, vstavite rezervaor pe'sPokrovckom navzdol in zapritePokrov.

C PRIZIGANJE PECI

Nova peč ob prvi porabi lahko nekaj ācasa oddaja vonj po novem. Zato poskrbite za dodatno zračenje, ali pa peč prižgite zunaj.

Pred prvo uporabo peci v leziše najprej vstavite poln prenosni rezervaar in pocakajte 30 minut. Tako se bo stenj pravalno namocil z gorivom. Enak postopek ponovite tudi takrat, ko ste porabili vse gorivo iz rezervaarja ali je stenj zamenjan znovim.

Pred vžigom na prikazovalniku nivoja goriva 6 preverite, ali je v rezervarju dovolj goriva.

Pec vedno prižgite s pomocjo vžigalne tuljave ①. Ne uporabljaje vžigalic ali vžigalnika.

Sledite naslednjim korakom:

1 Rebrasti gumb za nastavljanje visine stenja zavrtite v desno v koncni položaj (slika K).
2 Pritisnite gumb za vžig ③ (slika L), vendar ne uporabite sile. Gumb spustite takoj, ko se pri dnu komore pojavi plamen 4.

slo

152

Ko je pec prižgana vedno preverite ce gorilna komora 4 stoji vodoravno v svojem ležišcu. To storite s pomocjo držala (sika E) tak, da jo rahlo zavrtable v levo in desno. Gibanje mora biti gladko. Ce komora v ležišcu ne stoji pravlno, se lahko ob izgorevanju pojavijo dim in saje.

DELOVANJE PECI

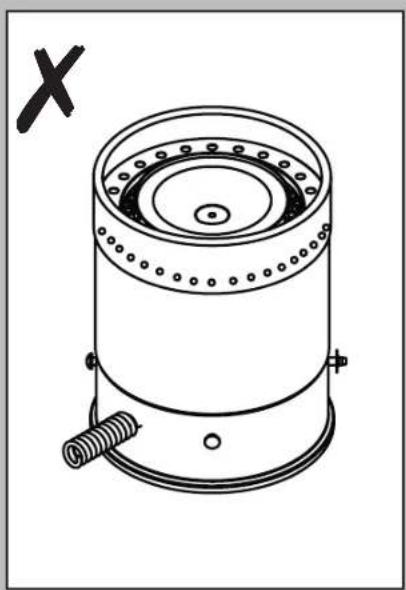

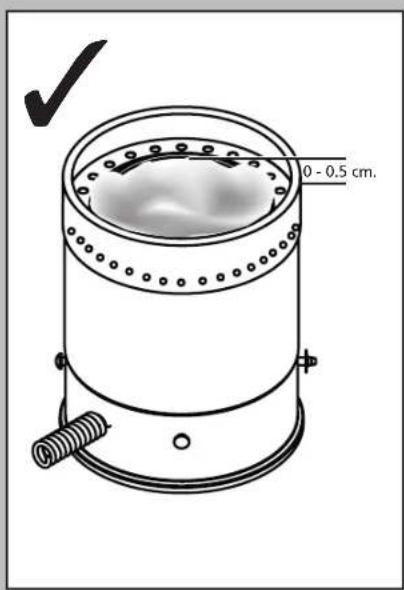

Ko je peč prižgana, mora preteči 10 - 15 minut preden lahko preverite ali gorenje poteka pravilno. Previsok plamen lahko povzroča dim ali saje, prenizek plamen pa vonj. Na sliki Q lahko vidite, kako visoko sme vaš grelnik goreti najmanj in majveč. Plamen se lahko delno nastavlja z rebrastim vrtljivim gumbom (sika M).

Prenizek plamen lahko povzrocijo tudi:

premalo goriva (napoliniterezervoar)
nekvalitetno gorivo (govorite svojim trgovcem)
nezadostno zracenje (pripritek okno ali vrata)
▶ obrjen stenj (poklicite servis ali zamenjaje stenj, glej odstavek L)

E UGAŞANJE PECİ

Pec približno eno minuto pustite goreti na njnizji poziciji (sika M). Vrtljivi gumb zavrtite do konca v desno. Plamen bo cze nekaj casa ugasnil.

F NAPAKE IN ODPRAVLJANJE NAPAK

Ce težave ne morete rešiti s pomočjo spodnjih nasvetov,Pokličite servis.

PEC SE NE PRIZGE

Preverite ali so baterije pravilno vstavljene v leziisce (sika F).
Baterije so skoraj prazne. Zamenjaje jih (slika F).
V rezeroovarju ni goriva, ali pa ste zamenjali stenj. Vstavite napoljen rezervoar. Ob menjavi stenja pred prvim vzigom pocakajte 30 minut.
Gumb vizalginika 3 pritiskate premočno. Gumb pritisnite nežno. (poglavje C).
Vzigalna tuljava je prekinjena. Poklicite servis.

NEPRAVILEN PLAMEN IN/ALI DIM IN/ALI SAJE

gorilna komora 4 ni pravilno namescena; obraçaje jo sem ter tja s pomočjo ročice 5, dokler premikanje ni vec trdo, komora pa stoji vodoravnov ležišću.
Uporabljate gorivo, ki mu je pretekel rok uporabe. Vsakosezono pricnite s svezim gorivom.

Uporabljate napačno gorivo. Glejte poglavje »Kaj morate vedeli v naprej «, odstavek »pravo gorivo«
Na dnu peci se je nabral prah. Poklicite servis.
Višina stenja ni nastavljena pravilno Pokličite servis.

PECPOCASIGASNE

• Rezervoor je prazen. Glejte odstavek B.
  V filtru goriva je voda. Posusite filter (poglavje H, slya).
  V spodnji rezerovoar je prisla voda. Poklicite servis.
  Zgornji del stenja je otrdel. Pec njagori, dokler ne porabite vsega goriva (poglavje G). Uporabite pravi petrolej.
  Uporabljate gorivo, ki mu je pretekel rok uporabe. Vsakosezono pricnite s svezim gorivom.

SLO

153

PEC GORI Z NIZKIM PLAMENOM

Stenj stoji prenizko. Poklicite servis.
Preden ste napolnili rezervaar, je izgorel skoraj ves petrolej. Napolnite rezervaar in ga vstavite v lezije. Pred prižiganjem peci počakajte 30 minut.

Uporabljate napačno gorivo. Glejtepoglavje »Kaj morate vedeli v naprej «, odstavek »pravo gorivo«
Soba ni dovolj prezacena. Pustite za nekaj casa odprto okno ali vrata.

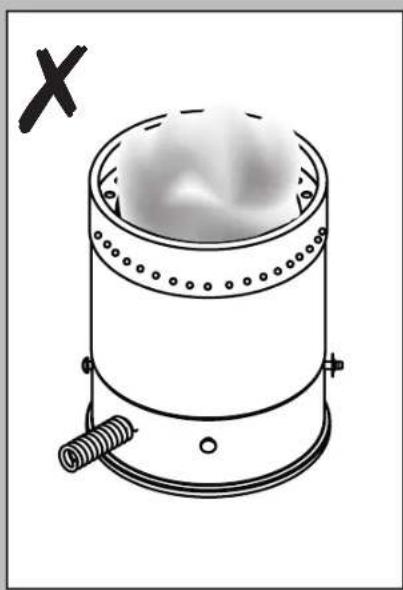

PEC GORI S PREVELIKIM PLAMENOM, PLAMENA NI MOC NASTAVITI

Uporabljate nepravilno, prevec vnetljivo gorivo. Gleje poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo«
Višina stenja ni nastavljena pravilno Pokličite servis.

G VZDRZEVANJE

Vasa peč skoraj ne potrebuje vzdřevanja. Kljub temu pa je pomembno, da z mehko krpo sproti Čistite s peči prah in madeže. Drugace se zapečejo v peč in jih je težko odstraniti. V normalnih pogojih, se obrablajo le trije deli:

1. BATERIJE

Baterije lahko zamenjate sami. Baterij ne zavrzite skupaj z ostalimi opadki. Ravnajte skladno z lokalmimi zakoni o odlaganju kemicnih opadkov. Baterij ne smete vreci v ogenj, saj lahko eksplodirajo ali pa se lahko sprostijo nevarne snovi.

2. STENJ

Za podaljsanje ziviljenjske doe stenja obcasno pustite, da pec porabi vse gorivo in sama ugasne. To naredite vedno takrat, ko opazite, da je plamen sibak. Pri tem postopku se lahko povavi nekaj vonja, zato takrat pec odnesite ven iz prostora.

3.VZIGALNIK

Vžigalnik bo zdržal dlje, Če boste peč prižigali pravilno. Baterije menjavajte pravocasno, gumb vžigalnika pa ne pritiskajte premoćno. Kadar se nit vžigalnika tuljave pretrga, je vžigalnik potrebno zamenjati.

Počena nit vžiganika

Ne odstranjujte delov peci sami. Za popravilo vednoPoklicite servis.

Pred pregledom peči vedno najprej počakajte, da se peč ohladi.

H SHRANJEVANJE (PO KONÇANI SEZONI)

Priporočamo, da na koncusezone porabite vse gorivo izrezervoorja in pravilno shranite peč. Sledite naslednjim korakom:

1 Peč prižgite zunaj prostora in pustite, da porabi vse gorivo.
Pustite, da se peč ohladi.
3 Peč očistite z vlažno, mehko krpo, nato jo osušite še s suho.
4 Baterije vzemite iz njihovega lezisa in jih shranite v suhem prostoru.
5 Očistite filter za gorivo.
6 Peč shranite v Čistem prostoru brez prahu v njeni originalni embalazi.

154

TransportniPokrovcek

Neporabljenega goriva ne uporabljaje v novisezoni. Ostanek goriva ne zavrzite, ampak ga odlozite v skladu z lokalmimi zakoni o odlaganju kemičnih odpadkov. Novosezono vedno pričnite s vsežim petrolejem. Pred prvo uporabovszeni sledite zoPET vsem korakom teh navodil začensi z odstavkom A.

TRANSPORT

Da bi se izognili iztekanju goriva med prevažanjem peci sledite naslednjim korakom:

Pustite, da se pez ohladi.
2 izvlecite rezervaor 9 iz peci in odstranite filter. Nekaj kapljic goriva lahko kapne iz filtra. Pripravite krpo. Shranite rezervaor in filter izven peci.
3 V lezije filtra vstavite transportniPokrovcek (slika O). Tesno ga namestite.
4 Peč vedno prenašajte v navpičem položaju.

J SPECIFIKACIJE

	R 233 TC
Vžig električni
Gorivo šisti petrolej
Kapaciteta (kW)*	2.3
Primeren za velikost saber (m3)**	37-82
Poraba goriva (l/uro)*	0.240
Poraba goriva (g/uro)*	192
čas gorenja s polnim rezervaarjem (ur)*	17.5
Kapaciteta rezervaarja (l)	4.2
Teža (kg) 8.6
Dimenzije (mm) (vključno s podnožjem)	širina 455
	globina 295
	višina 495
Potrebne baterije 3V D.C. (R20 x 2)
Stenj N

• ob nastavitvi na maksimum
  **navedene vrednosti so zgolj indicativne

SLO

155

K GARANCIJSKI POGOJI

Qlima

HOMEMADECLIMATES

Generalni servis

LADO BEVK

Pot v Bitnje 41

4000Kranj

tel.: [phone]

TECTRO

: isti petroleumj

za dolgo ziviljenjsko dobo pe i in Vase ugodje.

GARANCIJSKI LIST

GARANCIJSKA IZJAVA:

V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, ce ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
■ servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, ce je bil proizvod uporabljan v skladu s prvo točko te izjave;
v primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datumadostave aparata v servisno enoto, bomo aparat na vašo zahtvo zamenjali znovim;
garancijsk rok bo podajjsan za cas popravila;
- za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poskodbe po krivi dupka ali tretje osebe, poseg v aparate brez naşaega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, visja sila), ali uporabe nepravlnegala ali starega petroleja, garancija ne velja;
- ta garancija se tudi ne nanaša na dele podvržene obrabi (baterije, vžigalnik, stenj, ročna Črpalka, predpržnik gorilne komore);
garancijs zahevki se sprejmejo le ob socasni predlozitvi potrjenega garancijskega lista in originalega računa;
rok zagotovljenega servisiranja je 7 let;

Garancijski rok za ne te i z dnem prodaje kon nemu kupcu, kar dokazete s potrjenim garancijskim listom in originalnim ra unom podjetja, ki je proizvod prodalo.

GARANCIJSKIROK:

model	doba
Qlima	4 leti
Tectro, Appliance	1 leti

Garancija je veljavna le ob uporabi istega petroleja Qlima. Ob uporabi kateregakoli drugega petroleja, garancija preneha veljati.

Proizvod: Pe na petrolej Tip:
Serijska št.:
Ime in sedež podjetja, ki je proizvod prodalo:	Pe at podjetja:

Datum prodaje:

14 NASVETOV ZA VARNO UPORABO

1. Poskrbite, da se bodo otroci zavedali prisotnosti priizgane peci.
2. Ne premikajte, polnite ali poskušajte popravljati peči, medtem ko še deluje ali je še vroča.
3. Sprednji del peci njaj bo vsaj meter in pol oddaljen od zidu, zaves ali pohistva. Prostor nad pejo njaj bo prazen.
4. Da bo izgorevanje dobro, ne uporabljaje peci v prašnih prostorih ali prostorih z močim prepihom.
5. Peč pred spanjem ali pred ochodom od domaugasnite.
6. Gorivo prenasajte in hranite v kovinskih ali plasticih posodah, ki so primerne za hranjenje goriva in so za to tudi označene.
7. Zagotovite, da gorivo ne bo izpostavljeno virom toplate ali velikim nihanjem temperature, ter daje shranjeno na temnem kraju. Soncna svetloba vpliva na kvaliteto goriva.
8. Nikoli ne uporablajte peci v prostoru, kjer bi bili lahko navzovi bodisi vnetljivi bodisi skodljivi hlapi ali plini.
9. Zgornja plošca peči postane vroča. Ne prekrivajte peči (nevarnost požara). Izogibajte se dotiku z zgornjo plošco.
10. Vedno poskrbite za zadostno zračenje.
11. Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjsani fizičnimi, Čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen Če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
    12 Otroci, starejsi od 8 let, telesno, zaznavno in umsko prizadete osebe ter osebe, ki nimajo izkuşenj ali znanja o napravi, smejo to napravo uporabljati samo pod nadzorom ali ce dobijo navodila o varni uporabi naprave in se zavedajo tveganj.
    13 Poskrbite za to, da se otroci ne bodo igrali z napravo.
    14 Otroci brez nadzora ne smejo cistiti in vzdrrzevati naprave.

MENJAVA STENJA

PRED MENJAVO STENJA SE PREPRICAJTE, DA JE, PEÇ UGASNJENA IN HLADNA.

slo

1a. OdpritePokrov posode 8 in odstranite posodo za gorivo 9.
1b. Odstranite baterije, da preprecite nevarnost opeklin.
1c. Na sprednji strani odprite resetko in odstranite zgorevalno komoro 4.
1d. Gumb za nastavljanje stenja ② povlecite naravnost naprej in ga odstranite.
2a. Odvijte 5 vijakov ohisja grelnika 1 na zadnji strani, 2 na desni in 2 na levi strani.
2b. Odstranite tipalo na zadnji strani ohiša 14.
3. Ohise grelnika povlecite naravnost navzgor in ga odstranite.
4. Odvijte 2 vijaka z vžigalne tuljave 1
5. Odstranite zašcito pred vetrom A/B.
6a. Odvijte vijk 1 in odstranite samodejni vzigalni mehani-zem.
6b. Odvijte 2 vijaka in odstranite samodejni mehanizem za izklop naprave v primeru padca.
6c. Odstranite 4 konektorje (4EA) s tiskanega gezja.
7. Odvijte 4 krilne matice.
8. Odstranite element za nastavljanje stenja.
9. Pritisnite iglo stenja na notranji strani elementa za nastavljanje stenja. Ločeno enega od drugega odstrani-te stenj, nosilec stenja in element za nastavljanje stenja.
10. Namestite nov stenj, s tremi iglami ga pritrdite navzgor v tri odprtine (gleje pušcico, usmerjeno navzgor, na nosilcu stenja).
11. Nov stenj pritisnite na zobe nosilca, takdo sa se stenj cvrsto, gladko in brez gub privilega notranji strani elementa za nastavljanje.
12. Igle poravnajte z odprtinami znotraj elementa za nastavljanje stenja. Previdno potisnite vsako od treh igel stenja (zdaj so pritrjene na nosilec stenja) navznoter. Tri igle vstavite v diagonalne zlebicke elementa za nastavljanje stenja. Vsako od treh igel mochno pritisnite v odprtine.
13. Zasukajte gumb za nastavljanje stenja in preverite, ali se stenj prosto premika navzgor in navzdol.
14. Element za nastavljanje stenja potisnite navzdol po cevi za zrak. Gumb za nastavljanje stenja usmerite proti sprednji strani grelnika.
15. Ponovno namestite 4 krilne matice, vendar jih se ne privijte.
16. Stenj zasukajte v najvisji položaj in postopoma privijte krilne matice.

1. Preverite visino stenja. Stenj mora biti 0,8 cm nad obročkom.
2. Preverite, ali je med nosilcem stenja in cevjo za zrak dovolj vmesnega prostora. Vmesen prostor mora biti povsod enak.
   19a. Pritisnite gumb za ugašanje ① in ponovno namestite zašcito pred padcem.
   19b. 4 konektorje (4EA) prikljucite na tiskano gezje.
3. Pritisnite gumb za ugasanje in preverite delovanje zašite pred padcem, tak do se aktivira nihalo.
4. Ponovno namestite samodejen vzig.
5. Ponovno namestite zašcitopred vetrom A/B.
6. Ponovno namestite vzigalno tuljavo 11
7. Ponovno namestite ohisje 14.
8. Privijte 5 vijakov ohisa in ponovno namestite tipalo na zadnjo stran ohisa 4.
9. Ponovno namestite zgorevalno komoro 4 in posodo za gorivo 9.
10. Ponovno namestite gumb za nastavljanje stenja ②. Zaprite prednjo plošco.

Vstavite baterije in napolnite posodo za gorivo z gori-vom vrhunske kakovosti. Posodo z gorivom vstavite v grelnik in počakajte najmanj 30 minut, da se stenj popolnama premoči z gorivom.

SLO

159
