GEBRUIKSAANWIJZING R233TC TECTRO

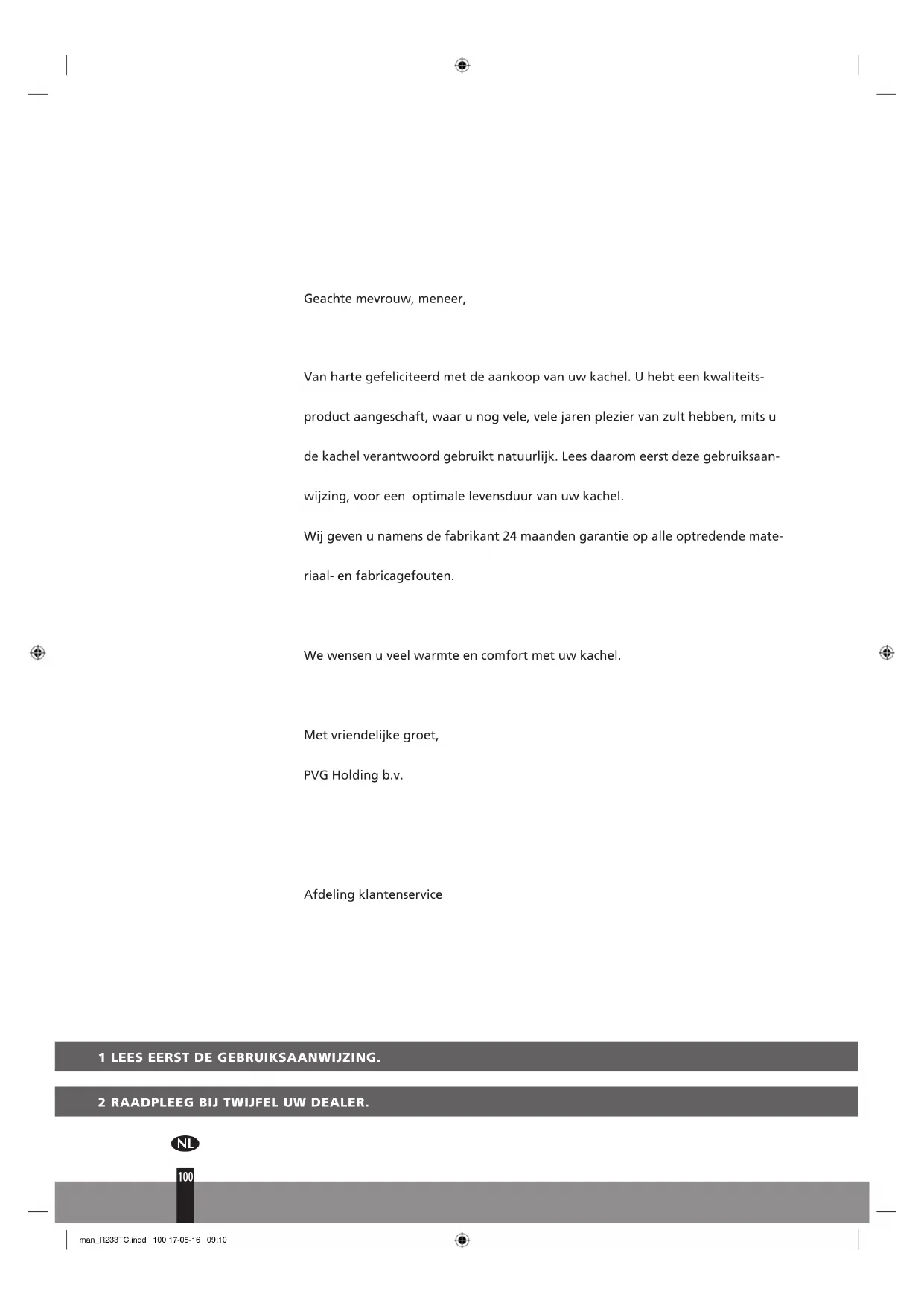

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteits-product aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt naturulijk. Leeskaarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw kachel.

Wij geeven u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

100

HET GEBRUK IN HOOFDLIJNEN

Ditংn in groite lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u maar de HANDLEIDING (pag. 103 en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank en wacht 30 minuten alvorens de kachel te ontsteken (zie hoofdstuk B, fig. l).
3 Plaats de batterijen in de houder 12 (zie hoofdstuk A, fig. G).
4 Controller of de verbrandingskamer ② goedrecht staat (zie hoofdstuk A_r fig. F).
5 Ontsteek de kachel door de draaiknop 2aar rechts te draaien tot deze Niet verder kan en verrolgens de ontstekings-toets 3 rustig in te drukken (zie hoofdstuk C, fig. K en L).
6 Na het ontsteken duurt het 10 à 15 minutes voordat u kunt controleren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• Als brandbeveiliging moet de tank bevuld worden wanneer de kachel uitstaat of in een andere ruimte dan waar de kachel geinstalleerd is.
• Zorg er voor dat de tank op de juiste wijze geslo-ten is na het vullen op een veilige afstand van warmtebronnen en open vuur.
• De eerste keer zal uw kachelijdens het branden even waar 'nieuw' ruiken.
• Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
• Brandstof veroudert. Begin elk stookseizoen met{nieuwe brandstof.
• Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezigte brandstof eerst helemaal lately leegbranden.
• Vermijd elk contact met de bovenplaat en de grille.

BELANGRIJKE ONDERDELEN

Uit-toets
Draaiknop
Ontstekingstoets
4 Verbrandingskamer
Handgreep verbrandingskamer
6 Brandstofindicatie
Grille
8 Deksel wisseltank
Wisseltank
10 Brandstofmeter wisseltank
Ontstekingsspiraal
Batterijhouser
Handgreep
Mantel

NL

Dit apparaat is uitergerust met een beveiligingssystem, dat stopt wanner de temperatuur in de ruimte te hoog is. Nadat de kachel afgeslagen is (handmatig of automatisch) mag de kachel gedurende 15 minuten nicht opniew opgestart worden. Om schade aan het apparaat te voorkomen, gelieve in deze tijdspanne de kachel Niet geforceerd te ontsteken.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wanner het voldoet aan de lokalie/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijk omstandigheden.

Voor elke kachel geldt een bepaalde minimumruimte waarin u de kachel veilig, zonder extra ventilatie kurz gebruiken (zie hoofdstuk J). Als de betreffende ruimte kleiner is dan aangegeven, dient u.altijd een raam of deur op een kier te zetten (± 2,5 cm). Het is belangrijk dat in elke ruimte waar de kachel gebruikt worden, voldoende verse luchtinlaat is (beide openingen moeten een minimale oppervlakte hebben van 50~cm2) . Geen enkele verandering aan het veiligheidssysteme is toegestaan, aangezien daarmee de garantie van het luchtpeil Niet gegardeerd kan worden.

Raadpleeg uw dealer in geval van twijfel.

VEILIGHEIDSSYSTEEM

Wonneur u de kachel heeft ingeschakeld, kan het gebeuren dat de kachel bij een kamertemporatuur (19 tot 20^ ) automatisch stopt. Dit komt,ondat warmte zich ophoopt. Dit is normalaal. Deoorzaak ligt in hetveiligheidssystemm. Wij verzoeken u de kachel nogmaals bij een lagere kamertemporatuur in te schakelen.

DE SAFE TOP

De kachel is voorzien van een safe top. Deze vermindert de temperatuur van de bovenplaat. Hierdoor worden bij eventuele contact met de boenzijde van de kachel het risico op ongelukken verkleind.

Let op: de bovenzijde worden nog steeds heet. Vermijd elk contact met de bovenplaat en de grille.

Special voor Frankrijk: uw kachel is voor het gebruik van watervrijne en zuivere petroleum van hoge kwaliteit ontworpen (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van unsere retailers.

De petroleumkachel is bedoeld als een bijverwarming, en Niet als een continue verwarmingsbron.

Special voor Groot-Brittanni: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.

Voor een juist gebruik要去 de gebruiker gevolg geen aan de volgende regels:

HET IS VERBODEN

• mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken
• mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventi-leerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en / of op een hoogte van 1.500 meter ofeer
• wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel. Het gebruik van dit type kachel in publieke ruimtes is onderhevig aan wetgeving.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien en comfortabel gebruik van uw verplaatsbare kachel.

Zorg vantagevoren voor de juiste informatie.

DE JUISTE BRANDSTOF

Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit zoals Qlima Premium Quality Fuels. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel

De juiste brandstof is dus essentieel voor een veilig, efficien t en comfortabel gebruik van uw kachel.

Schade en / of storingen aan de kachel als gevolg van het gebruik van anders dan hoogwaardige watervrijne paraffine olie valt Niet onder de garantie.

Overleg algijd met de dichtst bijzijnde dealer over de juiste brandstof voor uw kachel.

HANDLEIDING

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtiguit de doos en controllere de inhoud. Naast de kachel moet u ook beschikken over:

deze gebruiksaanwijzing
eenn transportdop

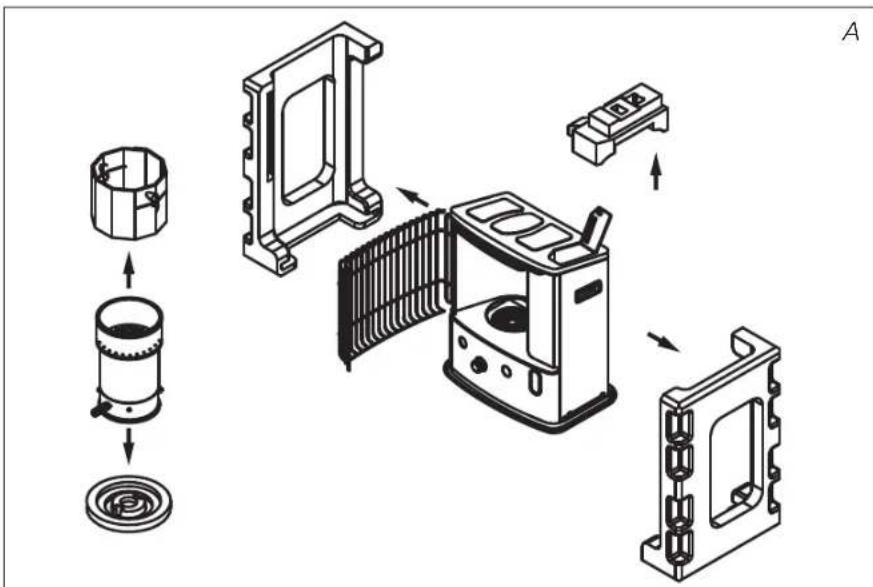

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

2 Verwijder het overige verpakkingsmateriaal:

Neem de rechter zich de van de grille. Til de grill uit de uitsparing (fig. B) en trek deze maar voren.
Trek beiden einden van het verpakkingsmaterialaal waar de zijkanten en tegelijkkertijd iets maar beneden (fig. C).
- Neem de verbrandingskamer uit de kachel en verwijder hetaaronder aanwezigereppakkingsmateriaal (fig.D).
Zet de verbrandingskamer terug op+zijn plaat. De verbrandingskamer staat goed als u hem met de handgreep ⑤ soepel een beetje waar links en rechts kunt schuiven (fig. F). Sluit de grille.
Open de deksel van de wisseltank en verwijder het stukje polyfoam.

3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 1 aan dechterzijde van de kachel (fig. G). Let op de + en - polen. Plaats het afdekplaatje over de batterijhouser
5 De vloer moet stevig en waterpas+zijn. Verplaats de kachel als deze Niet waterpas staat.Probeer dit Niet te corrigeren door er boeken of ie's anders onder te leggen.
6 Uw kachel is nu gebruiksklaar.

B VULLEN MET BRANDSTOF

Vul de wisseltank op een geschikte plaats (er kan.altijd een beetje gemorst worden). U gaat waar bij als volgt te werk:

1 Zorg dat de kachel uit is.
2 Open het deksel en til de wisseltank uit de kachel (fig. H). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven, handvat�<|im_start|>beneden) en schroef de tankdop eraf.

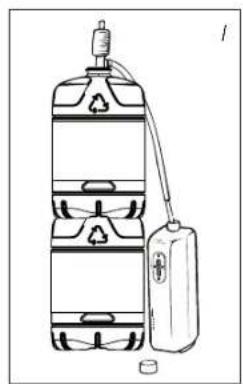

3 Vul de uitneembare tank met behulp van een brandstofpomp (bekijk de instructies van de brandstofpomp). Zorg dat deze hoger staat dan de wisseltank (fig. I). De geribbelde slang steekt u in de opening van de wisseltank.
4 Let tijdens het vullen op de brandstofmeter van de wisseltank (fig. J). Als u ziet dat deze vol is, stop dan met vullen. Maak de tank nooit te vol. Vooral nicht als de brandstof erg koud is (brandstof zich uit als deze warmer worden).
5 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventuele gemorste brandstof weg.
6 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.

Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gemulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt lately branden en na het verwangen van de kous.

Kijk voor het aanmaken van de kachel altijd even op de brandstofindicatie om te weten of u eerst de wisseltank moet bijvullen.

Maak de kachel altijd aan met behulp van de ontstekingsspiraal 10. Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Draai de draaiknop ②aar rechts tot aan de aanslag (fig. K).
Druk de ontstekingstoets in (fig. L), maar Niet te hard. Zodra een vlammetje in de verbrandingskamer zichtbaar worden,kest u de ontstekingstoets loslaten.

Controleer na het ontsteken van de kachel.altijd of de verbrandingskamer 4 goedrecht staat, door deze aan de handgreep 5 evenaar links en rechts te schuiven (fig.F).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook-en roetontwikkeling.

HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat u kunt controlleren of de kachel goed brandt. In fig. Q kunt u zien hoe hoog uw kachel minimaal en maximaal mag branden. Een te hove vlam kan roektvormingveroorzaken, terwijl een te lage verbranding tot geurontwikkeling leidt. U kunt de vlam enigszins instellen met de vlamregelaar 2.

Een te lage verbranding kan ontstaan door:

te weinig brandstof (vul de tank)
slechte brandstof (raadpleeg uw dealer)
te weinig ventilatie (zet een raam of deur op een kier)
▶ slijtage van de kous (raadpleeg uw dealer, of verwang de kous,zie hoofdstuk L)

HET UITZETTEN VAN DE KACHEL

Druk de UIT-toets in. De vlam za dan vanzelf na enigeijd doven (fig. N).

NL

105

F STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

De batterijen zitten nicht goed in de houder. Controlleren (fig. G).
De batterijen zich nicht meer krachtig genoeg voor de ontsteking. Vervangen (fig. G).
U hebt de kachel helemaal leeggestoekt of de kous is verrangen. Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.
U duwt de ontstekingstoets 3 te krachtig in, waardoor de ontstekingsspiraal smoort in de kous. Minder hard indrukken (hoofdstuk C).
De ontstekingsspiraal is stuk. Raadpleeg uw dealer.

SLECHTE VERBRANDING EN/OF ROET/GEUR.

De verbrandingskamer 4 is nicht goed geplaatst.
Zet deze recht met de handgreep ⑤, tot u hem makkelijk wat maar links en rechts kunt schuiven.
U gebruikt verouderde brandstof.

Begin elk stookseizoem met nieuwe brandstof.
U gebruikt verkeerde brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
Er is spreake van stofophoping onder in de kachel.

Raadpleeg uw dealer.

De koushoogte is Niet goed.
Raadpleeg uw dealer.

DE KACHEL GAAT LANGZAAM UIT.

De wisseltank is leeg.
Zie hoofdstuk B.
Er zit�回t in het onderreservoir.

Raadpleeg uw dealer.
De kous is aan de boenzijde verhard.

Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.
U gebruikt verouderde brandstof.

Begin elk stookseizoem met{nieuwe brandstof.

DE KACHEL BLIJFT LAAG BRANDEN.

De kous staat te laag.
Raadpleeg uw dealer.
De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.

Na hetplaatsen van de volle wisseltank 30 minuten wachten met ontsteken.

U gebrukt oude of verkeerde brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").

De ruimte worden onvoldoende geventileerd.

Zet even een raam of deur wijd open en LAST deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

U gebruikt verkeerde, te vluchtige brandstof.
Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").
De kous staat te hoog.
Raadpleeg uw dealer.

NL

106

ontstekingsspiraal met gebroken gloeidraad

G OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doeok, sondern er anders hardnekkige vlekken konnen ontstaan. Normaal gesproken zich er slechts drie onderdelen aan slijtage onderhevig:

1. DE BATTERJEN

Deze=kunt uzfelfervangen.Gooide oude batterijen niet in de vuilnisbak.Volg deregelszoals die in uw Gemeente gelden voor Klein Chemisch Afval.Batterijen nietin het vuur werpen,haar deze kunnen exploderen of gevaarlijke vloeistoffen kunnenuitstoten.

2. DE ONTSTEKINGSSPIRAAL

De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ontsteekt. Vervang op tijd de batterijen en let op dat u de ontstekingstoets nicht te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal verrangen te worden.

3. DE KOUS / LEEGBRANDEN

Om de levensduur van de kous te verlengen, moet u de kachel van tijd totijd helemaal lately leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de verbranding wat minder worden. Het leegbranden voorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doein.

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie algijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

H OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stookseizoen hebmaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:

Maak de kachel aan buiten de leefruimte en laat hem geheel leegbranden.
2 Laat de kachel afkoelen.
Maak de kachel schoon met een vochtige doek en droog unde af.
Haal de batterijen uit de batterijhouser en bewaar deze op een droge plaats.
5 Reinig het brandstofzeefje.
6 Berg de kachel stofvrij op, zo möglichk in de originele verpakkingsmaterialen. Overgebeven brandstof kurz u een volgend stockseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan Niet weg, maar volg de regels Zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neueste stockseizoen in elk geval met十几年e brandstof en raadpleeg opnieuw deze gebruiksaanwijzing.

VERVOER

Om te voorkomen dat uw kachelijdens het transport brandstof lekt,要去 u de volgende maatregelen nemen:

Transportdop

1 Laat de kachel afkoelen.
Haal de wisseltank 9uit de kachel en verwijder het brandstofzeefje. Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop (fig. O) op deplaats van het brandstofzeefje en druk deze goed aan. De transportdop zal, zoveel möglichk, voorkomen dat brandstof uit de kachel lekt gedurende transport.
4 Vervoer de kachel.altijdrechttop.
5 Leeg de vaste tank met een brandstofpomp voorafgaand aan transport of in het geval van gebruik van verkeerde of verontreinigde brandstof. Verwijder eerst de brandstofffilter enplaats de brandstoffpomp in de vaste brandstofftank. Volg deze procedure ook indien er water in de brandstoffank zit.

J SPECIFICATIONS

	R 233 TC
Ontsteking elektrisch
Brandstof kerosine
Capaciteit (kW)* 2.3
Geschikte ruimte \( (m^3) \)** 37-82
Brandstofverbruik (l/eur)* 0.240
Brandstofverbruik (g/eur)* 192
Brandduur per tank (uur)* 17.5
Inhoud wisseltank (liter) 4.2
Gewicht (kg) 8.6
Afmetingen (mm) (inclusief bodemplaat)	breedte 455
	diepte 295
	hoogte 495
Batterijen 3V D.C. (R20 x 2)
Type kous N
Controleren van ventilatiekwaliteit (luchtverversing): Rechtstreeks meten van het CO2 niveau (NDIR- CO2 Sensor 15).

• Bij instelling op maximale stand, ** Opgegeven waarden zijn indicatief

K DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of verranging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veränderingen zijn aangebracht, niedoriginele onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.

108

4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingsspiraal en het brandstoffhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zichs gevaarlijk zijn*.
7 De verzend Kosten en het risico van het opsturen van de kachel of onder delen waarvan, komen altiijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst aktijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen alsGeVol. Probeer in dat geval nooit de kachel te verplaaten, maar zet de kachel omnidellijuktuit (zie hoofdstuk E). In noodgevallen Aunt u een brandblusser gebruiken, maar dan uitsluitend van het type B: een kooolzuur- of poederblusser.

14 TIPS VOOR EEN VEILIG GEBRUIK

1 Er dient toezicht te worden gehonden op kinderen om er zeker van te zich dat zij Niet met het apparaat spelen.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook nicht bijvullen en geen onderhoud verrichten.
3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.
4 Gebruik de kachel Niet in stoffige ruimtes, of opplaaten waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat. Bent u langere tijd weg (bv.vakantie),trek dan ook de stekker uit het stopcontact.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemdetankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan ditte of extreme temperatuurverschillen. Bewaar de brandstof aktijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig+kunnen zijn (bv.uitlaatgassen of verfdampen).
9 Het rooster van de kachel worden het. De kachel mag Niet afgedekt worden (brandgevaar).
10 Zorg.altijd voor voldoende ventilatie.
11 Dit apparaat is Niet bedoeld voor gebruik door personen (inclusief konden) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht worden gehou-den op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
12 Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk beperking en doornamen die geen ervaring met of kennis over het apparaat hebben als ertoezicht op hen worden gezchoolen de instructies hebben gekregen overveilig gebruik van het apparaat en op de hoogte zichn van de risico's.
13 Zorg ervoor dat kinderen nicht met het apparaat spelen.
14 Reiniging en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gehonden.

NL

109

HET VERVANGEN VAN DE KOUS

VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGEKOELD TE ZIJN.

1a. Open het reservoirdeksel 8 en verwijder het brandstofreservoir 9.
1b. Verwijder de batterijen om eventuele brandwonden te voorkomen.
1c. Open het rooster aan de voorzijde en verwijder de verbrandingskamer 4.
1d. Verwijder de kous-verstelknop ② door deze recht maar voren te trekken.
2a. Draai de 5 schroeven van de kachelmantel 1 los, 1 aan dechterzijde, 2 aan de rechtzerzijde en 2 aan de linkerzijde.
2b. Verwijder de sensor aan de blijijde van de mantel 14.
3. Verwijder de kachelmantel door deze recht omhoog te trekken.
4. Verwijder de 2 schroeven van de onstekingsspiraal 11
5. Verwijder het windschem.
6a. Verwijder het automatische ontstekingsmechanisme door 1 schroef los te draieren.
6b. Verwijder het automatische uitschakelmechanisme bij omvallen door 2 schroeven los te draaien.
6c. Verwijder de connectoren (4EA) van de printplaat
7. Draai de 4 vleugelmoeren los.
8. Verwijder de kousversteller.
9. Druk op de pin van de kous aan de binnenNZijde van de kousversteller. Verwijder de kous, de koushouser en de kousversteller afzonderlijk van elkaar.
10. Plaats de neue kous en bevestig deze door de drie pinnen maar boven toe in de drie uitlijnopeningen te steken (zie de omhoog wijzende pijl op de koushouser).
11. Druk de nieuwe kous gegen de tandjes van de houder zodate de kous stevig, glad en zonder rimpels gegen de binnenzijde van de versteller aan komt te zitten.
12. Lijn de pinnen uit met de uitlijnopeningen bennenin de kousversteller. Duw nu voorzichtig elk van de drie pinnen van de kous (die nu+zijn bevestigd aan de koushouser) maar binnen. Steek de drie pinnen in de diagonale sleuven van de kousversteller. Druk elk van de drie pinnen stevig in de openings.
13. Draai aan de kousverstelknop en controllerer of de kous soepel omhoog en omaag beweegt.
14. Schuif de kousversteller omlaag langs de luchtschacht. Richt de kousverstelknop maar de voorzijde van de kachel.

1. Plaats de 4 vleugelmoeren谈起, maar draai ze nog Niet vast.
2. Draai de kous maar de hoogste stand en draai de vleugelmoeren geleidelijk aan vast.
3. Controleer de koushoogte. De kous dient zich 0,8cm boven de kraag te bevinden.
4. Controller of er voldoende:tussenruimte is tussen de koushouser en de luchtschacht. Deze dient overal even groot te+zijn.
   19a. Herstel de omvalbeveiliging door de doofknop 1 in te drukken.
   19b. Verbind de connectoren (4EA) met de printplaat.
5. Controller de werking van de omvalbeveiliging door de doofknop 1 in te drukken, zodat de slinger worden geactiveerd.
6. Plaats de automatische ontsteking terug.
7. Plaats het windschem terug.
8. Plaats de ontstekingsspiraal terug.
9. Plaats de mantel 14 terug.
10. Draai de 5 schroeven van de mantel vast enplaats de sensor aan dechterzijde van de mantel terug.
11. Plaats de verbrandingskamer 4 en het brandstofreservoir 9 terug.
12. Plaats de draaiknop voor verstellen van de kous 2 terug. Sluit de voorplaat.

Plaats de batterijen in de batterijhouser en vul de brandstoftank met Qlima Premium Quality Fuels. Plaats het brandstofreservoir in de kachel en wacht ten minste 30 minuten totdat de kous volledig doordrenkt is met brandstof.
