BEDIENUNGSANLEITUNG R233TC TECTRO

PANNES: CAUSES ET REMÉDES

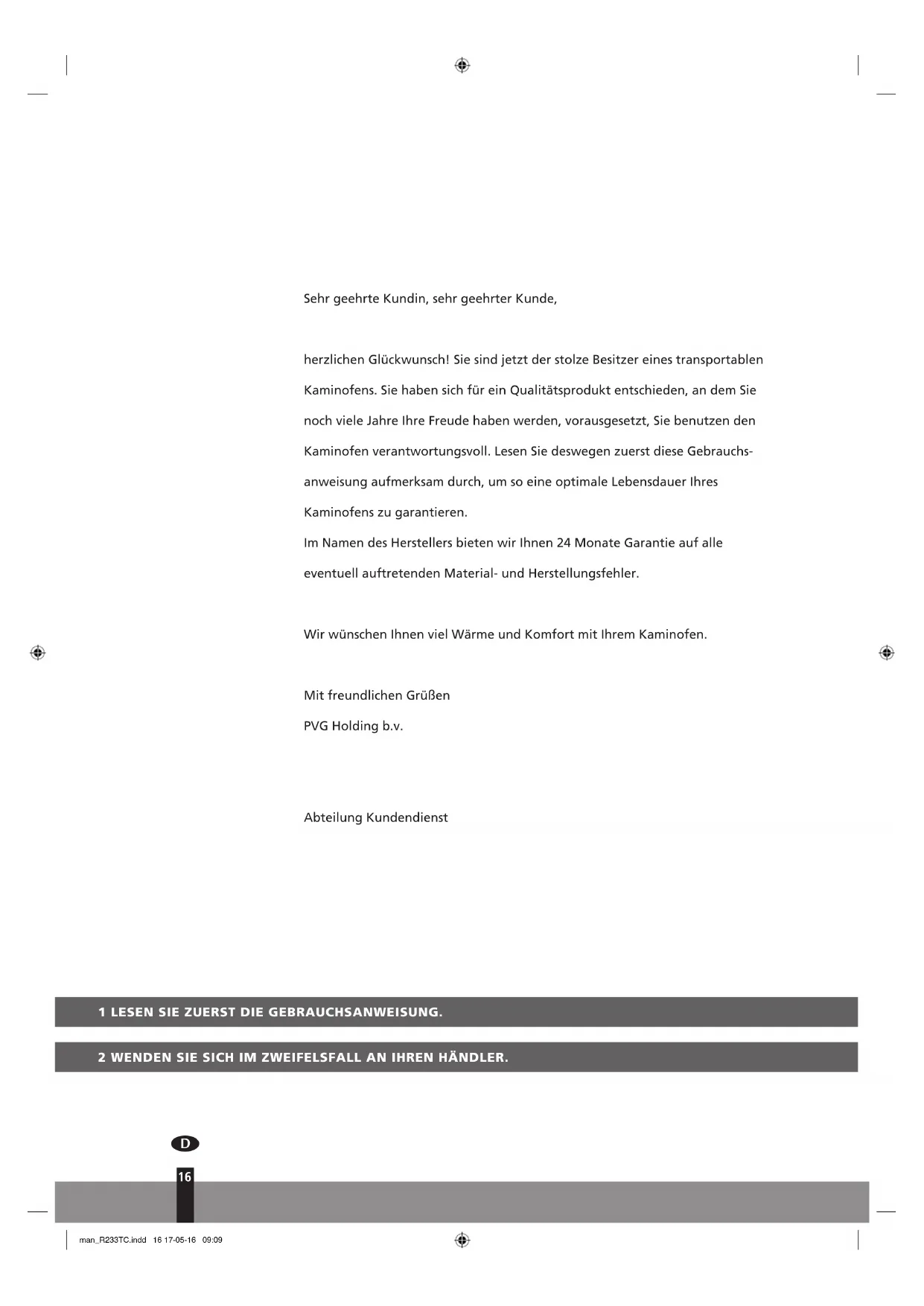

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsvprodukt entschieden, an dem Sie noch viere Jahre ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchs-anweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres

Kaminofens zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Kaminofen.

Mit freundlichen Gruben

PVG Holding b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HändLER.

D

16

BENUTZUNG

KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens ausgeführct werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 19 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank und warten Sie 30 Minuten bevör Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
3 Geben Sie die Batterien in das Batteriefach 12 (siehe Kapitel A, Abb.G).
4 Überprüfen Sie, ob die Brennkammer 4 gerade steht (siehe Kapitel A, Abb. F).
5 Starten Sie den Kaminofen, indem Sie den Drehregler 2 langsam nach rechts drehen, bis er sich nicht weiter drehen laßt, anschließend die Zünd-Taste 3 vorsichtig betätigten (siehe Kapitel C, Abb. K und L).
6 Nach dem Starten des Ofens dauert es 10 bis 15 Minuten bevorn Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehalters ausgeschelt werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.
• Sorgen Sie immer davon, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen daraufuf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammenebfindet (siehe Kapitel B).
• Das ersten Mal wird Ihr Kaminofen während des Brennens noch kurz 'neu' riechen.
• Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kuhl und dunkel.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuem Brennstoff.
• Wenn Sie zwischen den einzelnen Sorten / Marken wechseln, müssen Sie den Kaminofen erst vollständig leer brennen halten.

WICHTIGE EINZELTEILE

Abschalt-Taste
Drehregler
Zünd-Taste
Brennkammer
Handgriff Brennkammer
Brennstoffanzeige
Gitter
Deckel Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
1 Elektrische Zündung
12 Batteriefach
13 Handgriff
14 Kabinett

D

17

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Dieses Gerät ist mit einem Sicherungssystem ausgerüstet, das für ein Ausschalten sorgt, wenn die Temperatur im Raum zu hoch ist. Nach dem manuellen oder automatischen Ausschalten des Ofensarf dieser fur 15 Minuten nicht erneut eingeschaltet werden. Um Schäden am Gerät zu verhindern,forcieren Sie während dieser Zeit nicht das Zündes des Ofens.

Lesen Sieittevor der Anwendung des Gerats sorgfaltig die Bedienungsanleitung und bewahren Sie sie fur eine zukunftige Einsichtnahme auf. Das Gerat nur dann installieren, wenn die ortlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist fur den Gebrauch als Heizofen in Wohngebäuden bestimmt, und scarfur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kuchen und in Garagen verwendet werden.

Jedes Modell besteht eine bestimmte minimale Raumgroße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu konnen. Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend beluftet und gut entluftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50~cm^2 haben). Änderungen am Sicherheitsystem sind unzulässig und wurden die Garantie einer einwandfreiern Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an ihren Handler.

SICHERHEITSSYSTEM

Wenn Sie das Heizgerät eingeschaltet haben, kann es sein, dass es sich bei einer relativ niedrigen Zimmertemperatur (19 bis 20^ ) automatisch ausschalten. Der Grund hierfür ist Wärmeansammlung im Heizgerät. Dieses Phenomen ist eine logische Folge des vorhandenen Sicherheitsmechanismus. Wenn das Heizgerät bei niedrigeren Umgebungstemperaturen eingesetzt wird, tritt these Phenomen nicht auf.

SAFE TOP

Der Ofen ist versehen von einem Safe Top. Diese verringert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringgert. Berücksichtigten Sie aber, daß die Oberseite immer noch heiß wird.

Berühren Sie die Oberseite und das Gitter nicht.

Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt sowie Qlima Premium Quality Fuels. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie ihren Handler. Die Adressen unserer Handlcer finden Sie auf unserer Website.

Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

Speziell für Großbritannien: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Volkswagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belufteten Räumen (die Mindestmaße für zu beheizende Räume entnehmer Sieitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

Höhe von über 1500 m zu benutzen.

• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Wenn these Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sichrechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIG BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität entwickelt wie Qlima Premium Quality Fuels. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderen als hochwertigem Wasserfreiem Petroleum fällt nicht unter die Garantie.

Informieren Sie sich bei Ihr hem Handler in ihrer direkten Umgebung über den richtigen Brenn-stoff für ihren Kamin- ofen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgenden vorhanden sein:

ein Transportverschluß
These Gebrauchsanweisung

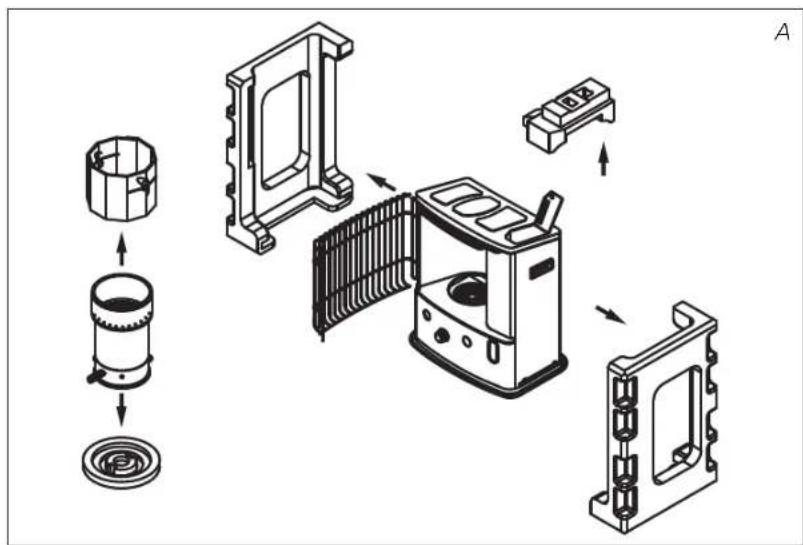

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

D

D

20

2 Entfernen Sie das übrige Verpackungsmaterial:

Heben Sie den Rost aus der Aussenparung (Abb. B) und ziehen Sie ihn nach vorn.
Ziehen Sie beiden Enden des Verpackungsmaterials nach hinten und gleichzeitig möglich nach unten (Abb. C).
▶ Nehmen Sie die Verbrennungskammer aus dem Ofen und entfern den Sie das darüber befindliche Verpackungsmaterial (Abb. D).
SchlieBen Sie das Gitter:leitung anheiten, um es wieder in die Kerbung einrasten zu halten.
Offnen Sie den Deckel des Brennstofftanks 8 und entfernen Sie das Stückchen Styropor.

3 Fullen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das davon bestimmte Fach 12 an der Rückseite des Kaminofens (Abb. G). Achten Sie darauf auf die + und - Pole. Setzen Sie die Abdeckplatte über den Batteriehalter.
5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagerecht stehen. Versuchen Sie nicht durch Unterlage von Büchern oder ähnlich dem Stand zu korrigieren.
Ihr Kaminofen ist jetzt betriebsbereit.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollen ausgeschaltet sein.
2 Offnen Sie den Deckel undziehen Sie den Brennstofftank aus dem Kaminofen (Abb. H). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (Tankverschluß nach oben, Griff auf dem Boden) und drehen Sie den Tankverschluß auf.

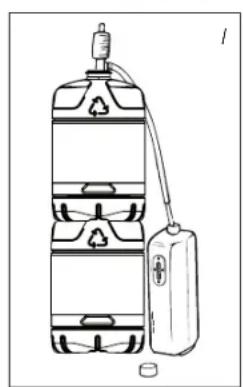

3 Fullen Sie den Brennstofftank mit einer Brennstoffpumper (siehe Gebrauchsanweisung Brennstoffpumper). Dabei ist darauf zu achten, dass der Kanister hoher stehen als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Achten Sie während des Füllovorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllovorgang ein.
5 Den Tank niemals zu voll fullen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er warmer wird).
6 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das erstmal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochetes.

Achten Sie vor dem Starten des Kaminofens daraufuf, daß sich noch genugend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6).

Starten Sie den Kaminofen immer über die elektrische Zündung ①. Niemals Streichholzer oder ein Feuerzeug benutzen.

Hierbei gehen Siewie folgt vor:

1 Drehen Sie den Drehregler 2 nach rechts bis zum Anschlag (Abb. K).
2 Drucken Sie die Zünd-Taste vorsichtig (ca. 2-3 Sekunden) (Abb. L), aber nicht zu stark. Spätestens wenn in der Brennkammer eine keine Flamme sightbar wird, halten Sie die Zünd-Taste los. Falls notwendig, Vorgang wiederholen.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer 4 gerade steht, indemn Sie den Handgriff 5 kurz nach links und rechts schieben (Abb. F). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schrag steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und RuBentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung fuhrt. Auf der Seiteiben dem Faltblatt konnen Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. Q) sollte. Sie konnen die Flamme mit dem Drehregler ② etwas regulieren (Abb. M).

Eine zu niedrige Flamme kann entstehen durch:

zu羌ig Brennstoff (befullen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Dochtes (Dochtwechsel erforderlich, siehe Kapitel L)

E DAS AUSSCHALTEN DES KAMINOFENS

Drucken Sie die Abschalt-Taste 1. Die Flamine erloscht nach kurzer Zeit (Abb. N).

F STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, dann wenden Sie sichitte an ihren Handler.

DER OFEN LÄSST SICH NICT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. G).
Die Batteriespannung ist zu niedrig. Austauschen (Abb.G)
- Sie haben den Kaminofen vollständig leerbrennen halten oder den Docht ausgetauscht.

D

21

Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.

Sie haben die Zünd-Taste zu stark betägt.
Behutsam drucken (ca. 2-3 Sekunden) (Kapitel C).
Die elektrische Zündung ist defect. Wenden Sie sich an ihren Handler.

UNGLEICHE FLAMME UND/ODER RUSS UND/ODER GERUCH

Die Brennkammer 4 ist nicht richtig eingesetzt.

Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschibenläßt.

Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtig Brennstoff an.
Sie benutzen einen falschen Brennstoff.

Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").

Staubanhäufig im unteren Bereich des Kaminofens.

Wenden Sie sich an ihren Handler.
Die Dochondhe ist nicht richtig
Wenden Sie sich an ihren Handler.

DER KAMINOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer.
Siehe Kapitel B.
Es befindet sich Feuchtigkeit im unteren Reservoir.
Wenden Sie sich an ihren Handler.
Der Docht ist an der Oberseite verhartet.

Kaminofen außerhalb des Wohnraumes vollständig leer brennen lassen (Capitel G). Verwenden Sie richtig Brennstoff.

Sie benutzen veralteten Brennstoff.

Fangen Sie jeder neue Heizsaison mit neuen und richtig Brennstoff an.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.

Der Docht ist zu niedrig eingestellt.
Wenden Sie sich an ihren Handler.
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht.

Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.

Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Der Raum wird nicht ausreichend ventiliert.

Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen lessen.

DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH.

Sie benutzen einen falschen, zu fluchtigen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Der Docht ist zu hoch eingestellt.
Wenden Sie sich an ihren Handlcr.

G DIE WARTUNG

Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollen den nochrechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschleiß ausgesetzt:

1. DIE BATTERIEN

These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den

Elektrische Zündung mit gerissenem Gluhfaden

Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten ausstehen.

2. DIE ELEKTRISCHE ZUNDUNG

Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterienrechtzeitig aus und achten Sie daraufauf, daß Sie die Zünd-Taste nicht zu stark betätigten. Wenn der Gluhfaden gerissen ist, muß die Zündspirale ausgetaucht werden.

3.DER DOCHT

Um die Lebensdauer des Dochtes zu verlangern, sollen den Kaminofen von Zeit zu Zeit vollständig leer brennen lessen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.

Bevor Sie Wartungsarbeiten ausführten, muß der Kaminofen ausgeschaltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sie ihren voll ständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
4 Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter.
6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollen den Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden

1 Lassen Sie den Kaminofen abkühlen.

D

23

TransportverschluB

2 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß (Abb. O) anstelle des Brennstoffilters ein und drücken Sieihn fest, so daß kein Brennstoff austritt. Der Transportverschluss verhutet das Austreten von Brennstoff.
4 Den Kaminofen immer aufrecht transportieren.
5 Entleeren Sie den fest eingebauten Brennstoffbehalter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunachst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehalter. Gehen Sie genau so vor, wenn der Brennstoffbehalter Wasser enthalt.

TECHNISCHE DATEN

	R 233 TC
Zündung elektrisch
Brennstoff Petroleum
Kapazität (kW)* 2.3
Geeigneter Raum (m3)** 37-82
Brennstoffverbrauch (Ltr/Std)* 0.240
Brennstoffverbrauch (g/Std)* 192
Brenndauer pro Tank (Std)* 17.5
Inhalt Brennstofftank (Liter) 4.2
Gewicht (kg)	8.6
Abmessungen (mm) (einschließlich Bodenplatte)	Breite 455
	Tiefe 295
	Höhe 495
Benötigte Batterien	3V D.C. (R20 x 2)
Dochtyp	N

• Bei Einstellung auf maximale Stand
  ** Angegebene Werte sind Richtwerte

K GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Kaminofen 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.

D

24

4 Teile, die normalem Verschleib ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
6 Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sagar gefährlich sein.*
Die Versand Kosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handlcr.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisum Fall ne, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feurolöscher.

14 TIPS ZUR SICHERHEIT

1 Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfls daraufauf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fälle erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Bewahren und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Kaminofens wird heiß. Der Kaminofenarf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie immer auf ausreichende Ventilation.
11 Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschrankten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei Denn dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch{jemanden, der fur die Sicherheit dieser Personen zuständig ist.
12 Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, Sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
13 Kinder sollenn nicht mit dem Gerät spielen.
14 Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführrt werden.

D

25

WECHSELN DES DOCHTES

DER OFEN MULLS GANZ ABGEKUHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

D

1a. Offnen Sie den Tankdeckel 8 und entnehmen Sie den Brennstofftank 9.
1b. Entnehmen Sie die Batterien, um eventuelle Brandwunden zu vermeiden.
1c. Öffnen Sie das Gitter an der Vorderseite und entfernen Sie die Verbrennungskammer 4.
1d. Entfernen Sie den Dochtverstellknopf 2, indem Sie ihn gerade nach vornziehen.
2a. Losen Sie die 5 Schrauben des Ofenmantels 14, 1 an der Rückseite, 2 an der rechten und 2 an der linken Seite.
2b. Entfernen Sie den Sensor an der Rückseite des Mantels 14.
3. Entfernen Sie den Ofenmantel, indem Sieihn gerad nach oben ziehen.
4. Entfernen Sie die zwei Schrauben der Zündspirale 11.
5. Entfernen Sie den Windschirm A/B.
6a. Entfernen Sie den automatischen Zündmechanismus, indem Sie 1 Schraube lose.
6b. Entfernen Sie den Mechanismus für die automatische Ausschaltung beim Umkippen, indem Sie 2 Schrauben losen.
6c. Entfernen Sie die Anschlüsse (4EA) auf der Printplatte
7. Losen Sie die 4 Flugelmattern.
8. Entfernen Sie den Dochtersteller.
9. Drucken Sie auf den Stift des Dochs an der Innenseite des Dochtverstellers. Entfernen Sie den Docht, den Dochthalter und den Dochtversteller gesondert voneinander.
10. Setzen Sie den neuen Docht ein und befestigen Sieihn, indem Sie die drei Stifte nach oben in die drei Ausrichtungsöffnungen stecken (siehe den nach oben weisenden Pfeil am Dochthalter).
11. Drucken Sie den neuen Docht gegen die Zähne des Halters, sodass der Docht fest, glatt und faltenfrei an der Innenseite des Verstellers anliegt.
12. Richten Sie die Stifte an den Ausrichtungsoffnungen im Dochtversteller aus. Drucken Sie nun vorsichtig jeder der drei Stifte des Dochs (die jetzt am Dochthalter befestigt sind) nachinnen. Stecken Sie die drei Stifte in die diagonalen Schlitze des Dochtverstellers. Drucken Sie jeder der drei Stifte fest in die Öffnungen.
13. Drehen Sie am Dochtverstellknopf 2 und prufen Sie, ob sich der Docht leichtgangig nach oben und unter bewegt.

1. Schieben Sie den Dochtversteller entlang des Luftschachs nach unten. Richten Sie den Dochtverstellknopf auf die Vorderseite des Ofens.
2. Setzen Sie die vier Flügelmuttern zurück, aberziehen Sie sie noch nicht fest.
3. Drehen Sie den Docht in die höchste Stellung undziehen Sie die Flügelmuttern allmählich fest.
4. Prufen Sie die Dochthöhe. Der Docht muss sich 0,8 cm über dem Bördflansch befinden.
5. Prufen Sie, ob der Zwischenraum zwischen Dochthalter und Luftschacht ausreichend ist. Dieser muss überall gleich groß sein.
   19a. Reaktivieren Sie den Umfallschutz, indem Sie den Löschknopf eindrücken.
   19b. SchlieBen Sie die Anschlusses (4EA) wieder auf den Printplatte an.
6. Prüfen Sie die Funktion des Umfallschutzes, indem Sie den Löschnopf ① eindrücken, sodass das Pendel aktiviert wird.
7. Setzen Sie die automatische Zündung wieder ein.
8. Setzen Sie den Windschirm A/B wieder ein.
9. Setzen Sie die Zündspirale ① wieder ein.
10. Setzen Sie den Mantel 14 wieder ein.
11. Ziehen Sie die fünf Schrauben des Mantels fest und setzen Sie den Sensor an der Rückseite des Mantels 4 wieder ein.
12. Setzen Sie die Verbrennungskammer 4 und den Brennstofftank 9 wieder ein.
13. Setzen Sie den Drehknopf für die Verstellung des Dochts ② wieder ein. Schließen Sie die Vorderplatte.

Legen Sie die Batterien in den Batteriehalter und fullen Sie den Brennstofftank mit Qlima Premium Quality Fuels. Setzen Sie den Brennstofftank in den Ofen und warten Sie mindestens eine halbe Stunde, bis der Docht vollständig mit Brennstoff getränkt ist.

D

27

Kaere kunde

Der er vand i bundtanken.

Kontakt Deres forhandler.

14 OHJEITA TURVALLISTA KÄYTTOA VARTEN

B FYLLE PÄ DRIVSTOFF

Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan blitt lit. sol. Folg fremgangsmaten nedenfor:

Tennspolen er defekt.

Kontakt forhandleren.

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

Skontaktowac sie z dealerem.

GRZEJNIK POWOLI SAMOCZYNNIE WYGASA

Skontaktowac sie z dealerem.

Skontaktowac sie z dealerem.

G KONSERWACJA

OREGELBUNDEN LAGA OCH/ELLER SOT OCH/ELLER DALIG LUKT
