MODE D'EMPLOI TPH4026 - TP4020 TECTRO

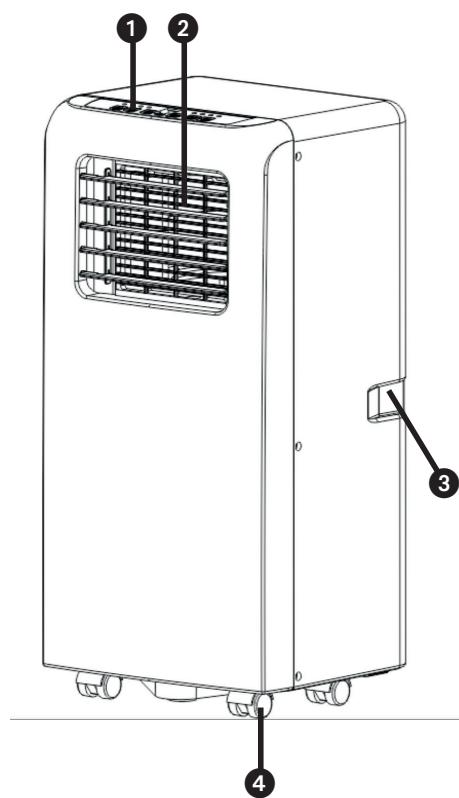

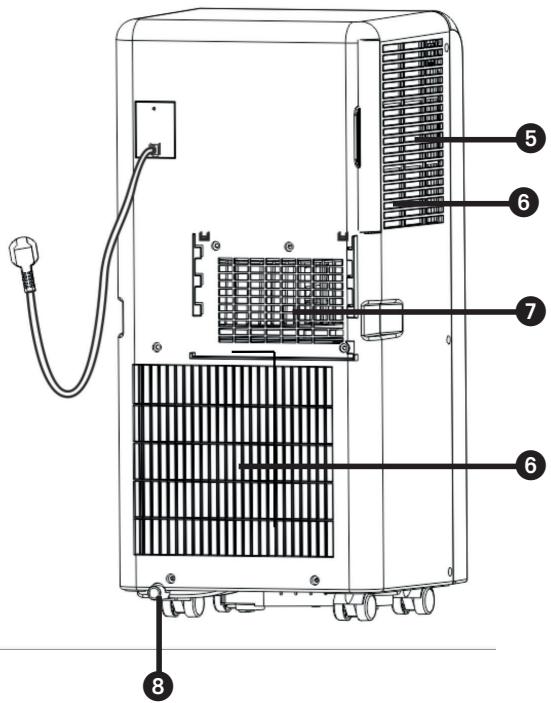

ÉLÉMENTS IMPORTANTS Tableau de contrôle Sortie d'air Poignée Roulette Filtre à air Entrée d'air Évacuation d'air Bouchon de drainage Tuyau d'évacuation Adaptateur extérieur (2x) - à fixer sur le

tuyau Télécommande Conduite d'eau (TPH 4026)

Madame, Monsieur, Toutes nos félicitations pour l'achat de votre climatiseur. Outre le refroidissement de l'air, ce climatiseur possède trois autres fonctions, à savoir la déshumidification, la circulation et la filtration de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est pourquoi nous vous invitons à lire d'abord ce mode d'emploi, pour assurer une durée vie optimale à votre climatiseur. Nous vous & souhaitons beaucoup de fraîcheur et de confort avec votre climatiseur. & Cordiales salutations, PVG Holding B.V. Service Clients | man_TP4020_TP(H)4026 EU (21) Vaindé 41 & 04-11-2021 110 |

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utili- sé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. g IMPORTANT e N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes. e L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement. e L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison. e Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz. | man_TP4020_TP(H)4026 EU (221) Vaindd 42 & 04-11-2021 110 |

IMPORTANT e L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché. e La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché. e Lisez soigneusement ce manuel et suivez les instructions. Avant de brancher l'appareil, vérifiez si: + la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique; + la prise et l'approvisionnement en courant sont bien adaptés à l'appareil; & + la fiche électrique rentre bien dans la prise é de contact; + l'appareil est bien posé sur une surface plane et stable. Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel. ° Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique. + Ne couvrez jamais la grille d'entrée et de sortie d'air. + Avant de déplacer l'appareil, videz le réser- voir d'eau par l'ouverture prévue à cet effet. e Ne mettez jamais l'appareil en contact avec | man_TP4020_TP(H)4026 EU (21) Vaindd 43 & 04-11-2021 110 |

des produits chimiques. e N'introduisez aucun objet dans les ouver- tures de l'appareil. + Pour éviter tout risque de court-circuit, ne mettez JAMAIS l'appareil en contact avec de l'eau. Ne pas le vaporiser ni le tremper dans de l'eau. + Débranchez toujours l'appareil avant d'en nettoyer ou d'en changer une pièce. ° Ne branchez JAMAIS l'appareil sur une ral- longe électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien reconnu. e Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil. e Si une éventuelle réparation est nécessaire & (en dehors des activités d'entretien), faites- & la exécuter par un technicien agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie. ° Débranchez toujours l'appareil lorsque vous ne l'utilisez pas. e Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par votre distributeur, le service après-vente ou un technicien agréé. ° Cet appareil n'est pas conçu pour des uti- lisateurs (y compris les enfants) qui pré- sentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécu- rité. + Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.

| man_TP4020_TP(H)4026 EU (21) Vaundd 44 & 04-11-2021 110 |

° Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expé- rience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécu- risée de l'appareil et leur avoir expliqué clairement les dangers potentiels. e Ne pas laisser les enfants jouer avec l'appa- reil. + Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés. ATTENTION! + Ne jamais utiliser l'appareil dans une pièce fermée hermétiquement sous risque de créer une sous pression, ce ® qui peut perturber le fonctionnement < et la sécurité des chauffe-eaux, hottes aspirantes, fours etc. e Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil Informations spécifiques concernant les appareils à gaz réfrigérant R 290. e Lire attentivement toutes les mises en [ke garde. e Lors du dégivrage et du nettoyage de l'ap- pareil, n'utilisez pas d'autres outils à l'ex- ception de ceux recommandés par le fabri- cant. + L'appareil doit être placé dans une zone | man_TP4020_TP(H)4026 EU (21) Vaindd 45 & 04-11-2021 110 |

sans source d'inflammation continue (p.ex. flammes nues, appareils à gaz ou élec- triques en fonctionnement). + Ne pas perforer et ne pas brûler le circuit. e Cet appareil contient un produit Y g (voir l'étiquette au dos de l'appareil) de gaz réfrigérant R290. + Le fluide R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement. Ne perforez aucune par- tie du circuit frigorifique. Les produits réfri- gérants peuvent être inodores. + Si l'appareil est installé, utilisé ou entrepo- sé dans un endroit non ventilé, le local doit être conçu de manière à prévenir l'accu- mulation de fuites de produit réfrigérant, ce qui entraîne un risque d'incendie ou d'explosion en raison de l'inflammation du & fluide réfrigérant provoqué par des appa- e reils de chauffage électrique, des poêles ou d'autres sources d'inflammation. + L'appareil doit être entreposé de manière à éviter les pannes mécaniques. e Les personnes qui exploitent ou travaillent sur le circuit frigorifique doivent posséder la certification appropriée délivrée par un organisme accrédité pour la manipulation de fluides frigorigènes selon une évalua- tion spécifique aux associations de l'indus- trie. + Les réparations doivent être effectuées selon les recommandations du fabricant. L'entretien et les réparations qui nécessitent l'in- tervention d'un autre membre du personnel quali- fié doivent être effectués sous la supervision d'une | man_TP4020_TP(H)4026 EU (21) Vaindd 46 & 04-11-2021 110 |

personne spécialisée dans l’utilisation de réfrigé- rants inflammables. L'appareil doit être installé, actionné et rangé dans une pièce avec un plancher plus grand que X m2, L'appareil doit être rangé dans un lieu bien aéré où la dimension de la pièce correspond à la surface comme spécifié pour le fonctionnement. MODÈLE X (M2) 2kW 4 2,6kW 12 >2,6kW 15 INSTRUCTIONS DE RÉPARATION POUR LES APPAREILS R290

1 CONSIGNES GÉNÉRALES

Le présent manuel d'instruction est destiné aux personnes possédant une expérience adéquate en électricité, en électronique, en réfrigérant et en mécanique.

1.1 Vérifications de l'espace de travail

Avant d'entreprendre tout type de travaux sur les systèmes contenant des fluides frigorigènes inflammables, des contrôles de sécurité doivent être menés pour veiller & à ce que le risque d'inflammation soit minimisé. Pour la réparation du système de & réfrigération, les précautions suivantes doivent être respectées avant d'effectuer tout È type de travail sur le système.

1.2 Méthode de travail

Les travaux doivent être entrepris selon une méthode contrôlée, de sorte à minimiser le risque lié à la présence d'un gaz ou d'une vapeur inflammable pendant l'exécution des procédures de travail.

1.3 Espace de travail

L'ensemble du personnel de maintenance et des autres personnes travaillant dans la zone locale doivent recevoir des instructions spécifiques quant à la nature du travail effectué. Tout travail dans des espaces confinés doit être évité. La zone autour d'un espace de travail doit être délimitée. Veillez à ce que les conditions dans la zone aient été sécurisées en contrôlant les matériaux inflammables.

1.4 Vérifier la présence de fluide frigorigène

La zone doit être vérifiée avec un détecteur de fluide frigorigène approprié avant et pendant l'activité, de manière à s'assurer que le technicien soit conscient des atmosphères potentiellement inflammables. Veillez à ce que l'équipement de détection des fuites employé convienne à une utilisation avec des frigorigènes inflammables, c'est-à-dire des produits non-conformes, correctement scellés ou intrinsèquement sûrs.

1.5 Présence d'extincteurs

Si un travail à chaud doit être entrepris sur l'équipement de réfrigération ou toute autre pièce connexe, un extincteur doit être mis à disposition. Disposez d'un extincteur à poudre sèche ou CO adjacent à la zone de charge.

1.6 Aucune source d'inflammation

Aucune personne effectuant des travaux relatifs à un système de réfrigération, qui consiste à exposer toute canalisation contenant ou ayant contenu du frigorigène inflammable, ne doit utiliser toute source d'inflammation de telle manière que cela puisse entraîner un risque d'incendie ou d‘explosion. Toutes les sources d'inflammation possibles, y compris le tabagisme, devraient être maintenues éloignées du site d'installation, de réparation, de retrait et d'élimination, période au | man_TP4020_TP(H)4026 EU (221) Vaundd 47 &

cours de laquelle un réfrigérant inflammable peut éventuellement être libéré dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être surveillée pour veiller à ce qu'il n'y ait aucun danger inflammable ou risque d'inflammation. Des panneaux « Interdiction de fumer » doivent être clairement affichés.

Veillez à ce que la zone soit exposée en plein air ou qu'elle soit correctement aérée avant d'accéder au système ou d'effectuer un travail à chaud. L'aération doit être maintenue à un certain degré pendant l'exécution du travail. L'aération doit permettre de disperser en toute sécurité tout le réfrigérant libéré et préférablement l'expulser intégralement dans l'atmosphère.

1.8 Contrôles des équipements de réfrigération

Lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage et aux normes en vigueur. En tout temps, les consignes d'entretien et de maintenance du fabricant doivent être respectées. En cas de doute, consultez le département technique du fabricant pour obtenir de l'assistance. Les contrôles suivants doivent être appliqués aux installations utilisant des frigorigènes inflammables : e La taille de la charge doit être conforme à la taille de la pièce dans laquelle + sont installées les pièces contenant du fluide frigorigène. + Les machines de ventilation et les sorties fonctionnent correctement et ne sont pas obstruées. ° Si un circuit de refroidissement indirect est utilisé, le circuit secondaire doit être vérifié pour la présence de fluide frigorigène. + Le marquage de l'équipement reste visible et lisible. Les marques et les signes sibles doivent être corrigés. + Les canalisations ou composants de réfrigération sont installés dans une position où ils ne risquent pas d'être exposés à une substance susceptible de corroder les pièces contenant du fluide frigorigène, à moins qu'ils ne soient constitués de matériaux résistants à la corrosion.

1.9 Vérifications des appareils électriques

La réparation et l'entretien des composants électriques doivent inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants. S'il existe un & défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit tant qu'il n'a pas été traité de manière satisfaisante. Si le défaut ne peut être corrigé immédiatement mais qu'il est nécessaire de continuer à faire fonctionner l'appareil, une solution de remplacement temporaire doit être employée. Celle-ci doit être signalée au propriétaire de l'équipement de sorte que toutes les parties soient avisées. Les contrôles de sécurité initiaux doivent inclure : + Que les condensateurs soient déchargés : ceci doit être effectué de manière sécuritaire pour éviter le risque d'étincelles ; + Qu'il n'y ait aucun composant électrique visible et câblage exposé pendant le chargement, la récupération ou la purge du système ; + Qu'il y ait continuellement une liaison à la terre.

2 RÉPARATIONS DES COMPOSANTS SCELLÉS

2.1 Lors de la réparation de composants scellés, l'ensemble des alimentations

électriques doivent être débranchées de l'équipement avant le retrait des couvercles scellés, etc. S'il est absolument nécessaire de recourir à une alimentation électrique pendant l'entretien, alors un système de détection de fuites doit être installé au point le plus sensible pour avertir d'une situation potentiellement dangereuse.

2.2 Une attention particulière doit être portée aux éléments suivants afin de garantir

qu'en travaillant sur des composants électriques, le boîtier ne soit pas altéré de telle manière que le niveau de protection en soit affecté. Ceci comprend les dommages aux câbles, le nombre excessif de connexions, les bornes non conformes aux spécifications d'origine, les dommages aux joints, le mauvais montage des presse-étoupes, etc. Veillez à ce que l'appareil soit solidement fixé. Veillez à ce que les joints ou les matériaux d'étanchéité ne soient pas endommagés de sorte qu'ils ne servent plus à prévenir l'infiltration d'atmosphères explosives. Les pièces de rechange doivent être conformes aux spécifications du fabricant. NOTE L'utilisation d'un agent d'étanchéité en silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuites. Les composants intrinsèquement sûrs n'ont pas besoin d'être isolés avant d'effectuer un travail sur ceux-ci. 3 RÉPARATION DES COMPOSANTS INTRINSÈQUEMENT SÛRS C F2 Ne pas appliquer de charges inductives ou capacitives permanentes sur le circuit sans | man_TP4020_TP(H)4026 EU (21) Vaindd 48 & 04-11-2021 110 |

d'abord veiller à ce que celle-ci ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé. Les composants intrinsèquement sûrs sont les seuls types sur lesquels il est possible de travailler en présence d'une atmosphère inflammable. L'appareil d'essai doit être convenablement calibré. Remplacez les composants uniquement par des pièces spécifiées par le fabricant. D'autres parties peuvent entraîner l'inflammation du frigorigène dans l'atmosphère suite à une fuite. 4 CÂBLAGE Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux parties saillantes où à tout autre effet environnemental indésirable. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continuelles provenant de sources telles que les compresseurs ou les ventilateurs. 5 DÉTECTION DE RÉFRIGÉRANTS INFLAMMABLES Les sources potentielles d'inflammation ne doivent en aucun cas être utilisées pour la recherche ou la détection de fuites frigorigènes. Un chalumeau aux halogénures (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisé. 6 MÉTHODES DE DÉTECTION DE FUITE Les méthodes de détection de fuite suivantes sont jugées acceptables pour les systèmes contenant des fluides frigorigènes inflammables. Des détecteurs de fuites électroniques doivent être utilisés pour détecter les frigorigènes inflammables, mais la sensibilité peut ne pas être adéquate ou nécessiter un recalibrage. (L'équipement de détection doit être calibré dans une zone exempte de frigorigène.) Veillez à ce que le détecteur ne soit pas une source potentielle d'inflammation et qu'il convient au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage du LFL du fluide frigorigène et doit être calibré par rapport au fluide frigorigène utilisé et le pourcentage de gaz approprié (25 % maximum) doit être confirmé. Les fluides de détection des fuites conviennent à l'utilisation de la plupart des fluides frigorigènes, mais l'utilisation de détergents contenant du chlore doit être évitée puisque le chlore peut interagir avec le fluide frigorigène et corroder les canalisations & en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être retirées / éteintes. Si une fuite de fluide frigorigène qui nécessite un brasage est détectée, tout le fluide frigorigène doit être récupéré du système ou isolé (au moyen de soupapes de fermeture) dans une partie du système éloignée de la fuite. L'azote sans oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.

7 RETRAIT ET ÉVACUATION

Lors de la pénétration dans le circuit frigorifique pour effectuer des réparations - ou à d'autres fins - des méthodes conventionnelles doivent être utilisées. Cependant, il est important que la meilleure pratique soit respectée puisque l'inflammabilité est un facteur à prendre en considération. La méthode suivante doit être respectée : enlever le réfrigérant ; purger le circuit avec du gaz inerte ; évacuer ; purger à nouveau avec du gaz inerte ; ouvrir le circuit par découpage ou brasage. La charge de fluide frigorigène doit être récupérée dans les bonnes bouteilles de récupération. Le système doit être “vidangé" (or purgé) avec l'OFN pour rendre l'unité sécuritaire. Il se peut que ce processus doive être répété à maintes reprises. L'air comprimé ou l'oxygène ne doivent pas être utilisés pour cette tâche. La vidange doit être effectuée en laissant l'aspiration s'infiltrer dans le système avec OFN et en continuant à remplir jusqu'à ce que la pression de travail soit atteinte, puis en évacuant vers l'atmosphère, et finalement en tirant vers le bas jusqu'à un vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système. Lorsque la charge finale de l'OFN est utilisée, le système doit être mis à la pression atmosphérique pour permettre au travail d'avoir lieu. Cette opération est absolument vitale si les opérations de brasage sur la canalisation doivent avoir lieu. Veillez à ce que la sortie de la pompe à vide ne soit pas à proximité de toute source inflammable et que la ventilation soit disponible.

8 MÉTHODES DE CHARGE

En plus des méthodes de charge conventionnelles, les exigences suivantes doivent être respectées. Veillez à ce qu'il n'y ait pas de contamination des différents réfrigérants lors de l'utilisation de l'équipement de charge. Les tuyaux ou les | man_TP4020_TP(H)4026 EU (221) Vaindd 49 & 04-11-2021 110 |

conduites doivent être aussi courts que possible afin de minimiser la quantité de fluide frigorigène qu'ils contiennent. Les bouteilles doivent rester debout. Veillez à ce que le système de réfrigération soit mis à la terre avant de charger le système avec du réfrigérant. Étiquetez le système lorsque la charge est terminée (si ce n'est déjà fait). Il faut être très vigilant afin de ne pas trop remplir le système de réfrigération. Avant de recharger le système, il doit être testé sous pression avec OFN. Le système doit être testé à la fin du chargement mais avant la mise en service. Un test de fuite de suivi doit être effectué avant de quitter le site.

Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails. À titre de bonne pratique, il est recommandé que tous les réfrigérants soient récupérés en toute sécurité. Avant la réalisation de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé en cas d'analyse avant de réutiliser le réfrigérant récupéré. Il est essentiel que l'alimentation électrique 4 GB soit disponible avant le début de la tâche. a) Se familiariser avec l'équipement et son fonctionnement. b) Isoler le système de manière électrique. c) Avant d'entreprendre la procédure, veiller à ce que : des équipements de manutention mécanique soient disponibles, si nécessaire, pour manipuler les bouteilles de réfrigérant. d) Tout l'équipement de protection individuelle est disponible et utilisé correctement; le processus de récupération est supervisé à tout moment par une personne compétente. e) L'équipement de récupération et les bouteilles sont conformes aux normes appropriées. f) Pomper le système de réfrigérant, si possible. g) Si une aspiration n'est pas possible, faites un collecteur de sorte que le réfrigérant puisse être retiré des différentes parties du système. h) Veiller à ce que la bouteille soit située sur la balance avant que la récupération ait lieu.

i) Démarrer la machine de récupération et opérer conformément aux instructions du

& fabricant. j) Ne pas trop remplir les bouteilles. (Pas plus de 80 % de charge liquide en volume.) k) Ne pas dépasser la pression maximale de service de la bouteille, même temporairement.

1) Lorsque les bouteilles ont été remplies correctement et que le processus est

terminé, veillez à ce que les bouteilles et l'équipement soient retirés du site rapidement et que toutes les soupapes d'isolation de l'équipement soient fermées. m) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié. 10 ÉTIQUETAGE L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Veillez à ce qu'il y ait des étiquettes sur l'équipement indiquant que l'équipement contient du réfrigérant inflammable.

Lors de l'élimination du fluide frigorigène d'un système, soit pour l'entretien, soit pour la désaffectation, il est conseillé de retirer tous les fluides frigorigènes en toute sécurité. Lors du transfert du réfrigérant dans les bouteilles, veillez à ce que seules les bouteilles de récupération de réfrigérant appropriées soient utilisées. Veillez à ce que le bon nombre de bouteilles pour maintenir la charge totale du système soit disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être munies d'une soupape de décharge et des soupapes de fermeture correspondantes en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant que la récupération ne se produise. L'équipement de récupération doit être en bon état de fonctionnement, ayant un ensemble d'instructions concernant l'équipement à portée de main, et doit être adapté à la récupération des fluides frigorigènes inflammables. De plus, un ensemble de balances calibrées doit être disponible et en bon état de fonctionnement. Les canalisations doivent être complètes, ayant des raccords de débranchement exempt de fuite, et en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle PES soit dans un état satisfaisant de fonctionnement, a été correctement entretenue et | man_TP4020_TP(H)4026 EU (221) Vaindd 50 & 04-11-2021 110 |

que tous les composants électriques associés sont scellés pour éviter le feu dans le cas d'un dégagement de réfrigérant. Consultez le fabricant en cas de doute. Le frigorigène récupéré doit être renvoyé au fournisseur de frigorigène dans la bonne bouteille de récupération, et la note de transfert de déchets appropriée doit être apposée. Ne pas mélanger les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles. Si des compresseurs ou des huiles de compresseur doivent être retirés, veillez à ce qu'ils aient été évacués à un niveau acceptable pour s'assurer que le fluide frigorigène inflammable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de renvoyer le compresseur aux fournisseurs. Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, ceci doit être effectué en toute sécurité.

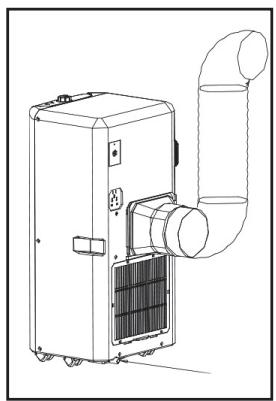

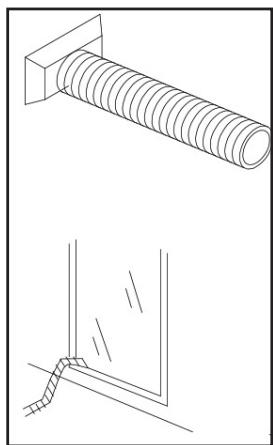

ATTENTION ! Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures. Le climatiseur est mobile et peut aisément être déplacé. Si déplacement: Un] Veillez à ce que l'appareil soit bien en position verticale et sur un sol plat. 2] Ne pas utiliser l'appareil dans une salle de bain ou près d'une douche, ni dans tout autre environnement humide. B] Pour une bonne circulation de l'air, gardez un espace minimum de 50 cm autour de l'appareil. (a) Brancher l'élément de raccordement @ et le tuyau d'évacuation à l'arrière de l'appareil sur l'évacuation d'air @. [5] Veillez à ce que le raccordement de fenêtre @ puisse sortir sans entrave de la fenêtre entrouverte. Pour cela, fermez la fenêtre ou la porte au maximum. REMARQUE Le tuyau flexible d'évacuation d'air @ peut/peuvent mesurer jusqu'à 1500 mm environ. La longueur de ces tuyaux a été calculée en fonction de la capacité de l'appareil. L'utilisation d'autres tuyaux ou extensions peut endommager l'appareil. L'air doit pouvoir circuler librement. Dans le cas contraire, il existe un risque de surchauffe ou de condensation d'eau dans le tuyau d'évacuation d'air 7. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliures ni de torsades dans le tuyau d'évacuation. Pour un résultat optimal, la longueur du tuyau doit rester inférieure à 1 mètre lorsque le climatiseur est en marche. | man_TP4020_TP(H)4026 EU (21) Vaindé 51 & 04-11-2021 110 |

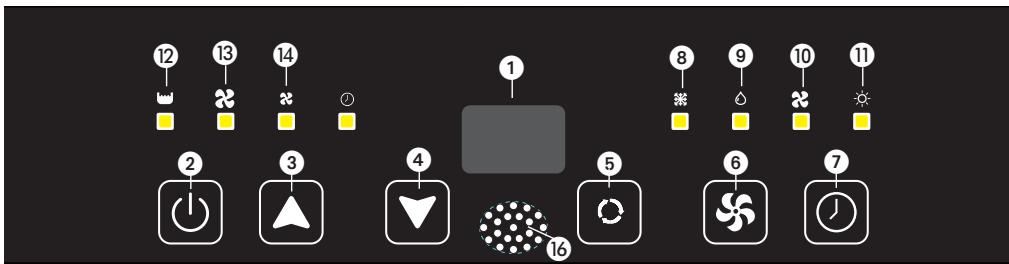

. Écran . Marche / Arrêt . Augmentation de la température . Baisse de la température Bouton mode . Vitesse du ventilateur - Bouchon minuterie œ nu ou p w D = . Indicateur de mode Climatisation

9. Indicateur de mode Déshumidificacion

10. Indicateur de mode Circulation d'air

11. Indicateur de mode de Chauffage (TPH 4026)

12. Indicateur réservoir plein

7 13. Indicateur ventilation à grande vitesse _e eu 14. Indicateur ventilation à vitesse réduite Ï | 15. Indicateur de minuterie | | 16. Récepteur du signal de télécommande

/ El Branchez l'appareil. 2] Appuyez sur la touche ©e pour mettre le climatiseur en marche. + Si la température ambiante est supérieure à 25 °C, l'appareil fonctionnera en mode climatisation. + Si la température ambiante est inférieure à 25 °C, l'appareil fonctionnera en mode ventilation. B] Avec la touche vous pouvez régler la fonction souhaitée. Appuyez plusieurs fois sur la touche pour faire défiler les fonctions de l'appareil: & refroidir @ © Dèshumidifier @ æ Circulation de l'air @ Chauffage (TPH 4026) ® REFROIDIR Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes: + Avec la touche ® @ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche @ @ pour faire défiler les différentes vitesses de ventilation de l'appareil: C2 Vitesse élevée (high) ® % Vitesse basse (low) @ + Les boutons À @ et Y @ vous permettent de régler la température souhaitée (entre 16°C et 31°C). Votre réglage s'affiche sur l'écran de l'appareil. Après 4 clignotements, la température ambiante mesurée par l'appareil s'affiche. | man_TP4020_TP(H4O26 EU (21) VSindd 52 & 04-11-2021 110 |

CHAUFFAGE (TPH 4026) Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes: + Avec la touche @ @ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche @ @ pour faire défiler les différentes vitesses de ventilation de l'appareil: $R Vitesse élevée (high) © % Vitesse basse (low) @ + Les boutons À @ et Y @ vous permettent de régler la température souhaitée (entre 16°C et 31°C). Votre réglage s'affiche sur l'écran de l'appareil. Après 4 clignotements, la température ambiante mesurée par l'appareil s'affiche. L'obtention de la température souhaitée par l'appareil dépend des conditions d'environnement de la pièce: || est normal que la température ambiante reste supérieure à celle de “set temp”. Il est possible que la température de la pièce soit trop élevée. DÉSHUMIDIFICATION Cet appareil permet également de déshumidifier l'air :

1. Sélectionnez à l'aide la touche @e la fonction Dèshumidifier AT)

2. Ne branchez pas le flexible d'évacuation d'air

3. Branchez le flexible d'évacuation d'eau fixe (pas inclus) et reliez le flexible à

un point d'évacuation d'eau. Attention, le flexible d'évacuation d'eau doit & être incliné sur toute la longueur. & Le climatiseur va à présent déshumidifier aussi longtemps que la température ambiante sera supérieure à la température réglée. Lorsque la température ambiante est inférieure à la température réglée, l'appareil ne pourra pas dés- humidifier. CIRCULATION D'AIR Avec cette fonction, l'appareil fait uniquement circuler l'air. L'air entrant est filtré. Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes: + Avec la touche @ @ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche CA @ pour faire défiler les différentes vitesses de ventilation de l'appareil: #R Vitesse élevée (high) © % Vitesse basse (low) @ (a) Lorsque vous éteignez l'appareil, la dernière fonction utilisée sera gardée en mémoire. [5] Si vous le souhaitez, vous pouvez également utiliser la fonction minuteri: Celle- l'avance. Pour cela, procédez comme suit: vous permet de régler la durée de fonctionnement de l'appareil à

1. Appuyez sur le bouton TIMER de la minuterie et les boutons À @ et Y @

pour programmer une durée de fonctionnement différée de 1 à 24h, | man_TP4020_TP(H)4026 EU (21) Vaindd 53 & 04-11-2021 110 |

l'indicateur de minuterie s'allume). Une fois la durée de fonctionnement terminée, l'appareil s'arrête automatiquement. L'écran affiche les heures que vous avez programmées en appuyant sur le bouton TIMER. Si le bouton de la minuterie n'est pas enclenché, l'appareil fonctionnera en continu.

2. En appuyant sur le bouton TIMER de la minuterie sans allumer d'autre

fonction, vous pouvez programmer la mise en marche de l'appareil. Par exemple, si vous appuyez sur ‘2’, l'appareil de mettra en marche 2 heures plus tard. REMARQUES Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt dès que la temperature ambiante est plus basse que la valeur réglée. La ventilation continue à fonctionner à la vitesse réglée. Lorsque FT nn la température ambiante remonte audessus de la valeur réglée, le | nn | refroidissement reprend. RES) B | |@ © © | | [es B E | à COMMANDE À DISTANCE | | S © | | A. Bout he/arrêt | | Oo © | . Bouton marche/arrê: | B D | B. Boutons de réglage thermostat | LS | C. Bouton de réglage de la ventilation A D. Bouton marche/arrêt minuterie E. Sélecteur de fonction (sélection A/C, Ventilateur) La commande à distance fonctionne en combinaison avec le panneau de commande. Orientez l'avant de la commande à distance vers le tableau de | contrôle. La distance maximale au climatiseur est d'environ 5 m. Placez 1 CR 2025,

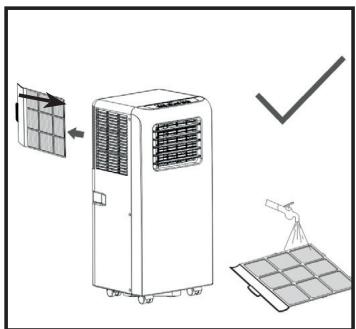

Cum), 3V (inclus) avant utilisation. FILTRE À AIR Le climatiseur est équipé d'un filtre écran qui supprime les grosses particules de poussières. Le filtre écran doit être nettoyé régulièrement (2x par semaine). Nettoie le filtre à air avec un détergent neutre à l'eau tiède (40 ° C) et laisse sécher lentement. Pour retirer et installer le filtre écran, voir les instructions sur le côté de l'appareil. ATTENTION! + N'utilisez jamais le climatiseur sans le filtre.

Dans des conditions extrêmes, il peut être nécessaire de vider le réservoir d'eau interne. Lorsque le réservoir d'eau est plein, la lampe témoin © @s'allume et l'appareil s'affiche E2 sur l'écran. Le climatiseur s'arrête alors automatiquement. Pour vider le réservoir d'eau, procédez comme suit: El Ne déplacez pas l'appareil. Des mouvements brusques peuvent provoquer des fuites d'eau. Eteignez d'abord l'appareil et retirez la fiche de la prise de courant. Placez une casserole ou un petit récipient approprié sur le sol sous l'ouverture d'évacuation. Retirez le bouchon en caoutchouc @ et laissez l'eau s'écouler (+ 0.8 L). HE WW Replacez le bouchon sur l'évacuation @ et remettez-le en marche. La lampe témoin © @® doit maintenant être éteinte et l'affichage E2 disparaît REMARQUE Si vous employez l'appareil comme climatiseur, le serpentin pour l'extraction de condensation doit être raccordé. DÉSHUMIDIFICATION Si le climatiseur est utilisé comme déshumidificateur, ne reliez pas le serpentin d'évacuation d'air en laissent l'air chaud retourner dans la chambre. Important : Insérez le tuyau dans la sortie prévue pour l'évacuation de l'eau. Vous devez alors diriger un tuyau d'évacuation d'eau vers un endroit appropri G ENTRETIEN ATTENTION Eteignez d'abord l'appareil et retirez la fiche de la prise de courant avant de nettoyer l'appareil ou les filtres. Pour le nettoyage régulier de l'extérieur de l'appareil utilisez exclusivement un chiffon doux et humide. Pour l'entretien des filtres, voir chapitre D “Filtre à air". REMARQUE N'utilisez jamais l'appareil sans filtre écran. | man_TP4020_TP(H)4026 EU (21) Vaindd 55 & 04-11-2021 110 |

man_TP4020_TP(H)4026 EU (21) V3.indd 56 H RANGEMENT El Videz le réservoir à eau (voir chapitre F) B] Nettoyez le filtre écran (voir chapitre D). B] Activez pendant 2 heures l'appareil en fonction “ sécher l'intérieur de l'appareil. la] Protégez l'appareil contre la poussière et rangez-le dans un lieu sec. | PANNES Problème L'appareil ne démarre pas lors- qu'on appuie sur le bouton marche/ arrêt. Pas assez froid Bruyant Code E0 Code E1 Code E2 Code E3 Code E4 Cause Le témoin lumineux d'eau pleine clignote, le bac à eau est plein La température de la pièce est supérieure à la température de réglage. (Mode de chauffage élec- trique) La température de la pièce est infé- rieure à la température de réglage. {mode Refroidissement) Les portes ou les fenêtres ne sont pas fermées Il y a des sources de chaleur à l'intérieur de la pièce Le tuyau d'évacuation d'air n'est pas connecté ou est bloqué Le réglage de la température est trop élevé L'entrée d'air est bloquée Le sol n'est pas de niveau ou pas assez plat Le son provient de l'écoulement du réfrigérant à l'intérieur du clima- tiseur Défaillance du capteur de tempéra- ture ambiante Défaillance du capteur de tempéra- ture du condenseur Bac à eau plein lors du refroidis- sement Le capteur de température de l'évaporateur a échoué Bac à eau plein lors du chauffage Solution Videz l'eau du bac à eau Réinitialiser la température Réinitialiser la température Assurez-vous que toutes les fenê- tres et les portes sont fermées Retirez les sources de chaleur si possible Raccorder ou nettoyer le tuyau d'évacuation d'air Réinitialiser la température Nettoyez l'entrée d'air Placez l'appareil sur un sol plat et de niveau si possible C'est normal Remplacer la sonde de température ambiante (l'appareil peut aussi fonctionner sans remplacement). Remplacer le capteur de tempéra- ture du condenseur Retirez le bouchon en caoutchouc et videz l'eau. Remplacer le capteur de tempéra- ture de l'évaporateur Veuillez vider le bac à eau irculation d'air”, ce qui fait 04-11-2021

N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation hasardeuse, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l'utilisateur de l'appareil.

J CONDITIONS DE GARANTIE

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs

inclus, seront expressément refusées.

2. La réparation ou le changement de pièces durant la période de garantie ne

provoque pas un prolongement de cette même garantie.

3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation

de pièces non d'origine, ou de réparation effectuée par des tierces personnes.

4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.

5. La garantie n'est applicable que sur présentation de la facture originale

datée, ne portant aucune correction et si aucune modification n'a été apportée à l'appareil.

6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant

pas le mode d'emploi, ou suite à des négligences.

7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses

pièces sont toujours à la charge de l'acheteur.

8. Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre

d'une autre marque que Tectro, n'est pas couvert par la garantie. Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur. Ne pas jeter des appareils électriques avec les déchets managers municipaux non triés. Utiliser des équipements de collecte séparés. Contacter votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés sur des sites d'enfouissement des déchets ou dans déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et entrer dans la chaîne alimentaire et peuvent poser des risques à votre santé et bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieil appareil pour recyclage au moins gratuitement. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement. man TPAGZO_TPUHCAS EU (21) Vaindé 57 & current 1540
