MANUALE UTENTE TPH4026 - TP4020 TECTRO

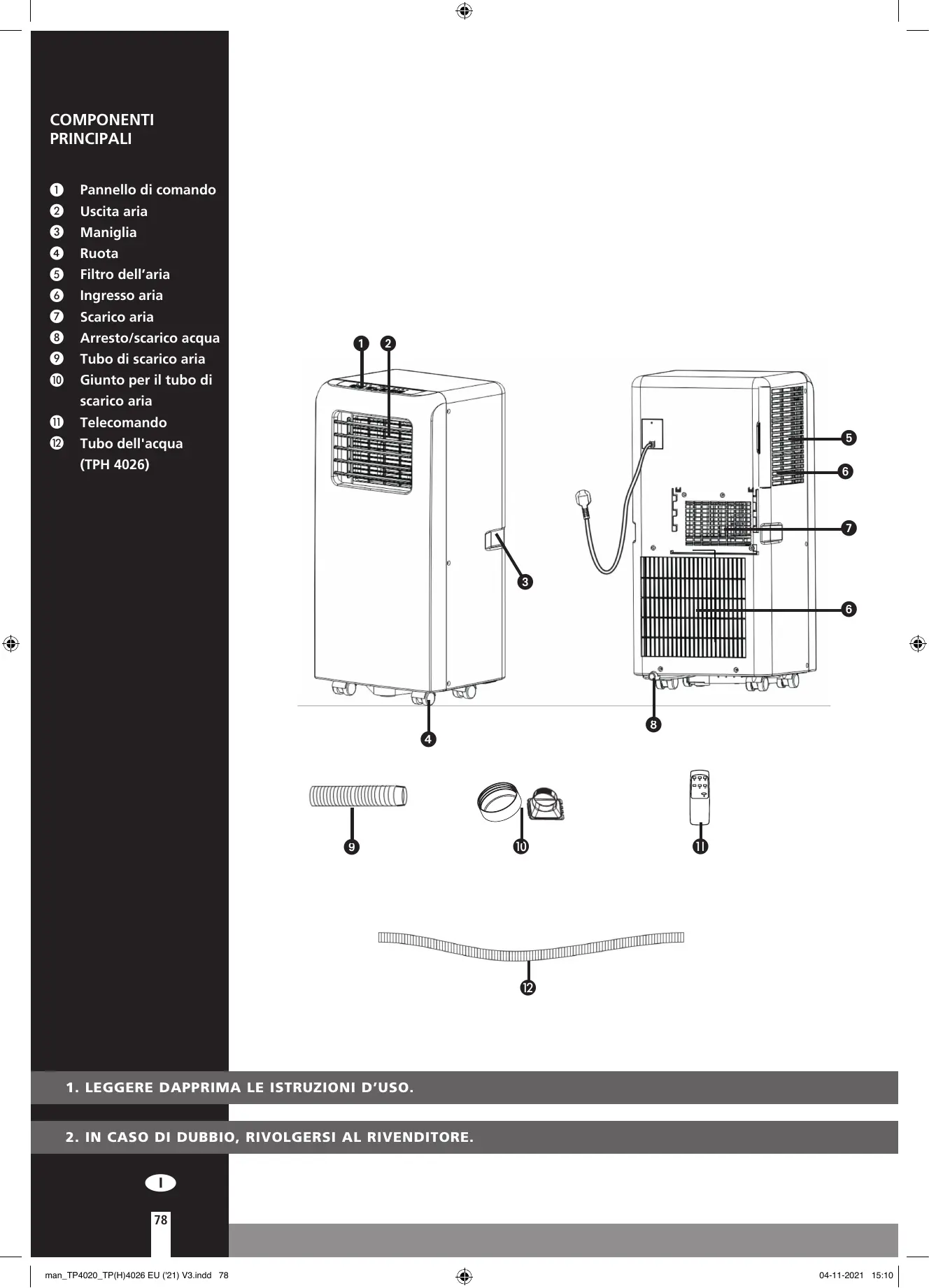

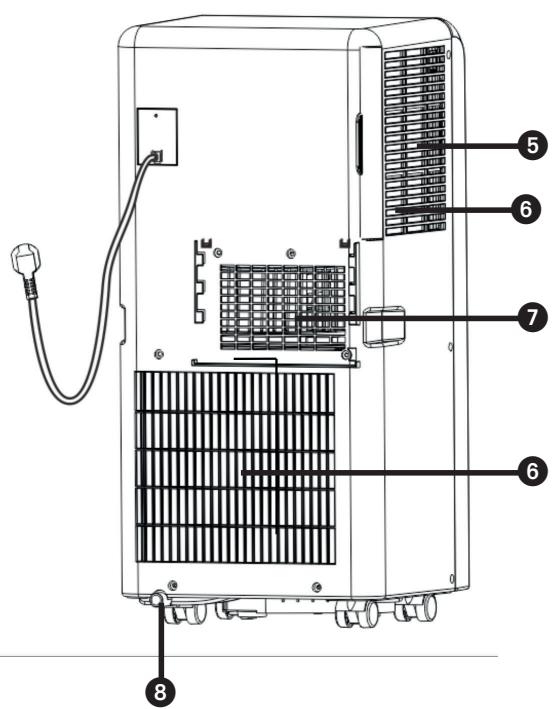

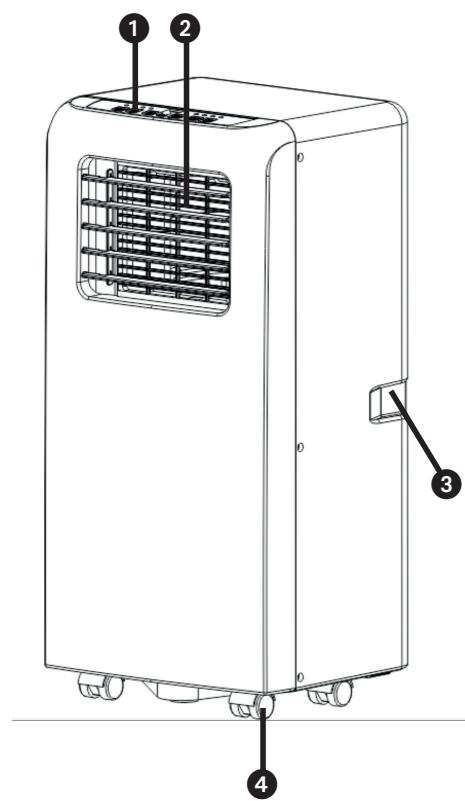

COMPONENTI PRINCIPALI Pannello di comando Uscita aria Maniglia Ruota Filtro dell'aria Ingresso aria Scarico aria Arresto/scarico acqua Tubo di scarico aria Giunto per il tubo di scarico aria Telecomando 6e 60000600000e Tubo dell'acqua (TPH 4026)

Gentile Signore, Signora, Congratulazioni per l'acquisto del condizionatore d'aria, Tectro. Oltre a raffreddare l'aria, il climatizzatore ha una triplice funzione, ovvero deumidificazione, ricircolo e filtraggio dell'aria. Il condizionatore portatile à estremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale del condizionatore d'aria, La invitiamo a leggere le istruzioni d'uso. & Le auguriamo molta freschezza e comfort con il Suo Tectro. & Cordiali saluti, PVG Holding B.V. Reparto Assistenza Clienti | man_TP4020_TP(H)4026 EU (21) Vaindd 79 & 04-11-2021 110 |

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conser- varlo come riferimento futuro. Installare que- sto dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto à destinato a essere usato come condizionatore d’aria nelle case ad uso residenziale ed à idoneo esclusi- vamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggior- ni, cucine e garage. g IMPORTANTE + Non usare mai l'apparecchio se il cavo elettrico o la spina sono danneggjiati. Il cordone non deve essere schiacciato, | evitare inoltre il contatto con oggetti ® taglienti o acuminati. < e L'impianto deve essere completamente rispondente alle prescrizioni, disposizioni e norme localmente vigenti. e L'apparecchio à indicato solo per l'utilizzo negjli interni ed in luoghi non umidli. e Verificare la rispondenza della tensione di alimentazione. e L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V / 50 Hz. | man_TP4020_TP(H)4026 EU (221) Vaindd 80 & 04-11-2021 110 |

IMPORTANTE e L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, à vietato collegare l'apparecchio alla rete di alimentazione. e E’inoltre opportuno assicurare che l'accesso alla spina elettrica non sia ostacolato in nessun modo. e Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite. Prima di procedere al collegamento dell'ap- parecchio alla rete elettrica, controllare la rispondenza dei seguenti punti: | + la tensione di allacciamento dell'impianto ® elettrico corrisponde a quella indicata nella $ targhetta dell'apparecchio; + la presa di corrente e la rete elettrica sono idonee all’utilizzo dell'apparecchio:; + la spina del cavo elettrico à adatta alla presa di corrente; + L'apparecchio à collocato su una superficie orizzontale, stabile e priva di irregolarità. Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consi- glia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso. + Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurez- za. Cid nonostante à necessaria la massi- | man_TP4020_TP(H)4026 EU (21) Vaindd 81 & 04-11-2021 110 |

ma cautela nell'uso, come à d'obbligo per tutte le apparecchiature elettriche. ° Non chiudere o coprire mai le aperture di ingresso e uscita dell'aria. + Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio, utilizzando il punto di scarico previsto. + Evitare il contatto fra l'apparecchio e le sostanze chimiche. ° Non introdurre nessun oggetto nelle aper- ture o nelle fessure dell'apparecchio. + Per evitare il cortocircuito, l'apparecchio va tenuto al riparo dall'acqua: evitare gli spruzzi e non immergerlo in acqua. ° Prima di interventi di pulitura o sostitu- zione di parti dell'apparecchio o delle sue componenti à sempre necessario staccare la Spina elettrica dalla presa di corrente. @ + L'allacciamento dell'apparecchio all'im- é pianto elettrico NON deve essere effettua- to in nessun caso mediante cavi di prolun- ga. Se non à disponibile una presa di cor- rente dotata di messa a terra, fare instal- lare una presa a norma da un elettricista qualificato. + Per motivi di sicurezza, si consiglia di rima- nere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vici- nanze dell'apparecchio. Cid vale per qualsi- asi apparecchiatura elettrica. + Eventuali interventi di riparazione - fuori dalla normale manutenzione - vanno sem- pre effettuati da un installatore manuten- tore qualificato o dal fornitore dell'ap- parecchio, per evitare il rischio di perdita della garanzia. o + Quando l'apparecchio à posto fuori servizio | man_TP4020_TP(H)4026 EU (221) Vaindd 82 & 04-11-2021 110 |

o lo si lascia inutilizzato, staccare sempre la spina dalla presa di corrente. e La sostituzione di un cavo elettrico danneg- giato à un intervento riservato a persone qualificate o al centro di assistenza. + L'utilizzo del presente apparecchio non à previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utiliz- zato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi ê sorveglianza e sono impar- tite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurez- za degli utenti. e Occorre sorvegliare costantemente i bam- bini per essere sicuri che non giochino con l'apparecchio. & e Il dispositivo pud essere usato da bambini a e partire dagjli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridot- te o con mancanza di esperienza e cono- scenze a condizione che siano state forni- te istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi asso- ciati all'uso del dispositivo stesso. e | bambini non dovrebbero giocare col dispositivo. e Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione. | man_TP4020_TP(H)4026 EU (21) Vaindd 83 & 04-11-2021 110 |

ATTENZIONE! / e |! vano/locale in cui si utilizza l'apparecchio non va mai chiuso ermeticamente per evitare che si crei una depressione all'interno del vano. La pressione negativa (=sottopressione) pud pregiudicare la sicurezza di bruciatori, ventilatori aspiratori, forni, ecc. + La mancata osservanza delle istruzioni pu causare la perdita della garanzia concessa sull'apparecchio. ° Sollevare l'apparecchio sempre in due. Informazioni specifiche relative ad apparecchiatu- re con gas refrigerante R 290. + Leggere attentamente tutte le avvertenze. & ° Quando si sbrina e si pulisce l'apparecchia- é tura, non utilizzare strumenti diversi da quelli consigliati dall'azienda produttrice. + L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensio- ne continue (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione). Non forare e non bruciare. e Questa apparecchiatura contiene Y q (vedere la targhetta sul retro del dispositi- vo) di gas refrigerante R290. + R290 & un gas refrigerante conforme con le direttive Europee in materia di ambien- te. Non perforare alcuna parte dell'impian- to del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenere odore. | man_TP4020_TP(H)4026 EU (21) Vaindd 84 & 04-11-2021 110 |

+ Se l'apparecchiatura è installata, azionata o riposta in Una zona non aerata, la stan- za deve essere progettata in modo da pre- venire l'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosio- ne dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione. + L'apparecchiatura deve essere conservata in modo tale da prevenire guasti meccanici. e Le persone che azionano o lavorano sull'im- pianto del refrigerante devono avere la certificazione appropriata rilasciata da una organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeran- ti in conformità con la valutazione specifica riconosciuta dalle associazioni del settore. + Le riparazioni devono essere effettuate & sulla base della raccomandazione dell'a- é zienda produttrice. Interventi di manutenzione e riparazione che richiedono l'assistenza di altro personale qualifi- cato devono essere effettuati sotto la supervisio- ne di una persona specializzata nella gestione dei refrigeranti infiammabili. L'apparecchio dovrebbe essere installato, aziona- to e conservato in una stanza con una superficie maggjiore di X m2. L'apparecchio deve essere con- servato in un'area ben ventilata dove la dimensio- ne della stanza corrisponda all'area della stanza specificata per il funzionamento. MODELLO X (M2) 2kW 4 2,6kW 12 >2,6kW 15 | man_TP4020_TP(H)4026 EU (21) Vaindd 85 & 04-11-2021 110 |

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290 1 _ISTRUZIONI GENERALI Questo manuale di istruzioni è destinato all'uso da parte di persone in possesso di un adeguato background di conoscenza nei settori di elettricità, elettronica, refrigerazione e meccanica.

1.1 Controlli dell'area

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili necessario effettuare controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell‘impianto di refrigerazione, è necessario rispettare le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

1.2 Procedura di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente mentre il lavoro viene eseguito.

1.3 Area di lavoro generale

Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.

1.4 Controllo per la presenza di refrigerante

L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il tecnico sia consapevole di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sia adatta per l'uso con refrigeranti infiammabili, cioè priva di scintille, adeguatamente sigillata o intrinsecamente sicura.

1.5 Presenza dell'estintore

Se sedono essere eseguite delle lavorazioni a caldo nelle apparecchiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO adiacente alla zona di caricamento.

Nessuna persona che esegue lavoro in relazione a un sistema di refrigerazione che implica l'esposizione di una tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal sito di installazione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato nello spazio circostante. Prima di effettuare il lavoro, l'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali “Non Fumare" devono essere visualizzate.

Garantire che l'area sia all'aperto o che sia adeguatamente ventilata prima di irrompere nel sistema o effettuare qualsiasi lavorazione a caldo. Un certo grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperdere in modo sicuro qualsiasi refrigerante rilasciato e preferibilmente espellerlo nell‘atmosfera.

1.8 Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. | controlli seguenti devono essere applicati agli impianti che utilizzano refrigeranti infiammabili: + La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contenenti refrigerante. + Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite. + Se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante. man TPAG2O_TPUHACGS EU (21) Vaindé 28 & current 1540

+ La marcatura dell'apparecchiatura continua ad essere visibile e leggibile. Marcature e segni illeggibili devono essere corretti. + Tubo o componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti siano costruiti con materiali che sono intrinsecamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.

1.9 Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe compromettere la sicurezza, nessuna alimentazione elettrica pud essere collegata al circuito fino a quando non sarà stato adeguatamente riparato. Se il problema non pu essere risolto immediatamente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. | controlli di sicurezza preliminari devono includere: + che i condensatori siano scarichi: questo deve essere fatto in modo sicuro per evitare il rischio di scintille; + che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto; + che ci sia continuità della messa a terra.

2 RIPARAZIONI DI COMPONENTI A TENUTA

2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche

devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa.

2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare

che lavorando sui componenti elettrici, l'involucro non è alterato in modo tale da compromettere il livello di protezione. Cid deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc. Assicurarsi che il dispositivo sia montato saldamente. Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore. NOTA L'utilizzo di sigillante al silicone pu inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito senza garantire che questo non superi la tensione ammissibile e la corrente permessa per l'apparecchiatura in uso. | componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere alla valutazione corretta. Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita. 4 CABLAGGIO Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazione anche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.

5 RILEVAMENTO DI REFRIGERANTI INFIAMMABILI

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non pud essere utilizzata una torcia ad alogenuro (0 qualsiasi altro rilevatore che utilizza una fiamma). man 1PAG2O_TPUHACGS EU (21) Vaindé 7 & current 1540

l seguiti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contenenti refrigeranti infiammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitare di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante). Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25 % massimo) deve essere confermata. ! fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere evitato l’uso di detergenti contenenti cloro in quanto il cloro puè reagjire con il refrigerante e corrodere la tubazione in rame. Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/spente. Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dal sistema, oppure isolato (per mezzo di valvole di intercettazione) in una parte del sistema lontano dalla perdita. Azoto privo di ossigeno (N) deve quindi essere spurgato attraverso il sistema sia prima che durante il processo di brasatura.

7 RIMOZIONE E SCARICO

Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - o per qualsiasi altro scopo - devono essere utilizzate procedure convenzionali. È tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La seguente procedura deve essere rispettata: rimuovere il refrigerante; effettuare lo spurgo del circuito con gas inerte; scaricare; spurgare nuovamente con gas inerte; aprire il circuito mediante taglio o brasatura. Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Il sistema deve essere “sciacquato" con azoto privo di ossigeno per rendere l'unità sicura. Questo processo pud richiedere di essere ripetuto più volte. Aria compressa © ossigeno non devono essere utilizzati per questa attività. Il lavaggio deve essere effettuato rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatare in & atmosfera e infine tirare fino al vuoto. Questo processo deve essere ripetuto fino a quando non c'è più refrigerante all'interno del sistema. Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatato verso a pressione atmosferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e qui sia disponibile ventilazione.

8 PROCEDURE DI CARICAMENTO

In aggiunta alle procedure di caricamento tradizionali i seguenti requisiti devono essere seguiti. Garantire che non si verifichi contaminazione di diversi fluidi refrigeranti quando si utilizzano apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante contenuta in essi. Le bombole devono essere mantenute in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga messo a terra prima di caricare il sistema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è già). Prestare estrema attenzione a non riempire eccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, deve essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata a completamento del caricamento, ma prima della messa in servizio. Una prova di tenuta seguente deve essere effettuata prima di lasciare il sito. 9 DISMISSIONE Prima di eseguire questa procedura, è essenziale che il tecnico abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i suoi dettagli. Si consiglia per buna prassi che tutti i refrigeranti sono recuperati in modo sicuro. Prima di effettuare questa attività, un campione di olio e di refrigerante dev'essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato. È essenziale che alimentazione elettrica 4 GB sia disponibile prima che l'attività venga iniziata. a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento. b) Isolare l'impianto elettricamente. c) Prima di tentare la procedura assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di oœ refrigerante. | man_TP4020_TP(H)4026 EU (21) Vaindd 88 & 04-11-2021 110 |

d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente. e) Attrezzature di recupero e bombole siano conformi alle norme appropriate. f) L'impianto del refrigerante sia vuotato tramite pompa, se possibile. g) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti dell'impianto. h) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero.

i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del

produttore. j) Non riempire eccessivamente le bombole. (Non più dell'80 % in volume di liquido caricato.) k) Non superare la pressione massima d'esercizio della bombola, anche temporaneamente.

1) Quando le bombole sono state riempite correttamente e il processo completato,

assicurarsi che le bombole e le attrezzature vengano rimosse dal sito prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse. m) Il refrigerante recuperato non pud essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato. 10 ETICHETTATURA L'apparecchiatura dev'essere etichettata dichiarando che essa è stata dismessa e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile. 11 RECUPERO Quando si rimuove il refrigerante da un impianto, sia per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengono impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero di bombole corretto per contenere il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettati per il refrigerante (cioè sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. | cilindri di recupero vuoti devono essere scaricati e, se possibile, raffreddati prima di effettuare un recupero. L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e deve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilance di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. | tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio. Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole. Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore pu essere impiegato per accelerare questo processo. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro. man TPAG2O_TPUHACGS EU (21) Vaindé 29 & current 1540

AVVERTENZA Prima di usare il climatizzatore, lasciarlo in posizione verticale per almeno due ore. Questo climatizzatore à un apparecchio portatile che pud essere spostato facil- mente da Una stanza all'altra. A questo proposito seguire le istruzioni qui di segui- toillustrate: El L'apparecchio deve essere collocato in posizione verticale su una superficie perfettamente piana. B] Non utilizzare l'apparecchio nelle stanze molto umide dell'abitazione, per esempio in bagno o nel locale destinato alla doccia. El Per assicurare una sufficiente circolazione dell'aria intorno al climatizzatore, rispettare una distanza minima di 50 cm. fra l'apparecchio e le pareti o gli oggetti circostanti. (a) Fissare il raccordo del tubo @ sul retro dell'unità collegandolo alla presa dell'aria @. [5] Assicurarsi che non vi siano ostacoli che impediscono lo scarico dell'aria all'e- sterno attraverso il raccordo fissato alle finestre @. Si consiglia inoltre di tenere chiuse, il più possibile, porte e finestre. $ IMPORTANTE l'tubi flessibili di scarico dell'aria @ sono estensibili fino a circa 1500 mm. La lunghezza di questi tubi à stata calcolata in base alla capacità del- l'apparecchio. L'utilizzo di altri tipi di tubo o di prolunghe pud causare anomalie nel funzionamento dell'apparecchio. Il flusso d'aria deve poter circolare senza impedimenti. In caso contrario non è da escludere che si verifichino difetti dovuti al surriscaldamento o alla presenza di acqua di condensa nel tubo di scarico dell'aria. Evitare pertanto di piegare o di inarcare i tubi di scarico. Per assicurare prestazioni ottimali del sistema, fare in modo che, durante il funzionamento del climatizzatore, i tubi di scarico non abbiano mai lunghezza superiore a 1 m.

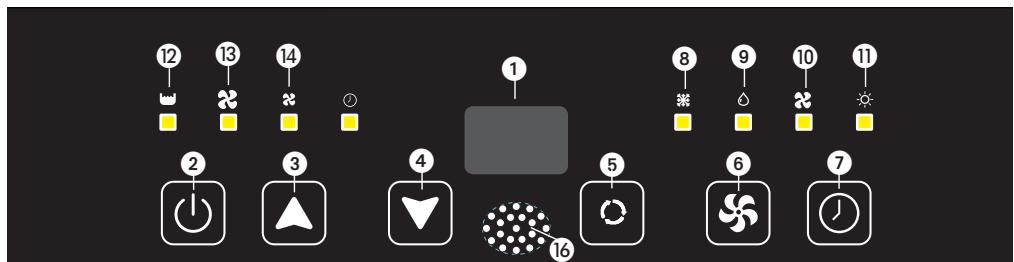

3. Pulsante di aumento della temperatura

oœ 4. Pulsante di riduzione della temperatura | man_TP4020_TP(H)4026 EU (221) Vaindd 90 & 04-11-2021 110 |

5. Pulsante modalità

6. Pulsante ventilazione

8. Indicatore della modalità di raffreddamento

9. Indicatore della modalità di deumidificazione

10. Indicatore della modalità di ricircolo aria

11. Indicatore della modalità di riscaldamento (TPH 4026)

12. Indicatore serbatoio acqua pieno

13. Indicatore ventilatore ad alta velocità

14. Indicatore ventilatore a bassa velocità

15. Indicatore dell'impostazione del timer

16. Ricevitore dei segnali del telecomando

Un] Inserire la spina nella presa della corrente. 2] Premere il pulsante ©@e per accendere il climatizzatore. + Se la temperatura ambiente è superiore a 25 °C, l'unità attiva la modalità di raffreddamento. + Se la temperatura ambiente è inferiore a 25 ° C, l'unità attiva la modalità ventilazione. B] Utilizzare il pulsante @e per impostare la funzione desiderata. Premendo di volta in volta il pulsante © @ saranno attivate in successione le seguenti modalità operative : 3% Raffreddamento @ © Deumidificare @ ®% Ricircolo dell'aria © Riscaldamento (TPH 4026) ®@ RAFFREDDAMENTO Se l'apparecchio è stato predisposto in questa modalità operativa, l'utilizzato- \ re potrà disporre delle seguenti funzioni: \ + _ Mediante il pulsante @0 è possibile variare la velocità del ventilatore adattandola al regime preferito. Azionando progressivamente il pulsante @ © si selezionano una dopo l'altra le seguenti velocità: R Velocità alta ® W) % Velocità bassa @ + lpulsanti @ © e@ Q consentono di impostare la temperatura al valore = desiderato (in un campo variabile fra 16°C e 31°©). Il display visualizza il valo- — = re prescelto. Dopo 4 lampeggi appare la temperatura ambiente misurata. n Nella modalità automatica, l'apparecchio seleziona la velocità del ventilatore = in base alla temperatura ambiente. La velocità non pud essere modificata. La ee visualizzazione è segnalata dall'accensione dell'indicatore luminoso “Room temp”. RISCALDAMENTO (TPH 4026) Se l'apparecchio è stato predisposto in questa modalità operativa, l'utilizzato- | man_TP4020_TP(H)4026 EU (21) Vaindd 91 & 04-11-2021 110 | re potrà disporre delle seguenti funzioni:

+ _ Mediante il pulsante @0o è possibile variare la velocità del ventilatore adattandola al regime preferito. Azionando progressivamente il pulsante © si selezionano una dopo l'altra le seguenti velocità: R Velocità alta ® % Velocità bassa @ + lpulsanti @ © e@ Q consentono di impostare la temperatura al valore desiderato (in un campo variabile fra 16°C e 31°©). Il display visualizza il valo- re prescelto. Dopo 4 lampeggi appare la temperatura ambiente misurata. Nella modalità automatica, l'apparecchio seleziona la velocità del ventilatore in base alla temperatura ambiente. La velocità non pud essere modificata. La visualizzazione è segnalata dall'accensione dell'indicatore luminoso “Room temp”. Le condizioni dell'ambiente di utilizzo dell'apparecchio determinano l'effet- tivo raggiungimento della temperatura richiesta. E* normale che la tempera- tura ambiente si mantenga al di sopra del valore impostato (“set temp"). Potrebbe anche essere presente un carico termico eccessivo nel vano. DEUMIDIFICARE L'apparecchio consente anche di deumidificare l'aria.

1. Coniltasto (@1: selezionare la funzione deumidificare Ô0®

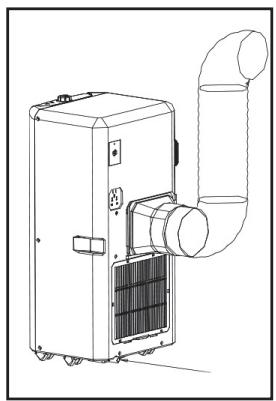

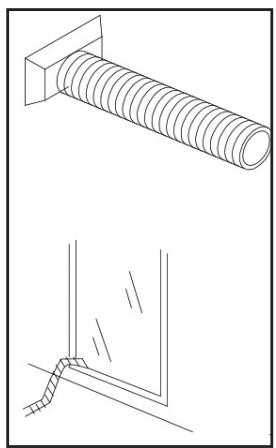

Non collegare il tubo di scarico dell'aria

3. Collegare il tubo di scarico dell‘acqua fisso (non incluso) e guidare il tubo

verso un punto di scarico. Attenzione: il tubo di scarico dell'acqua deve tro- varsi in discesa per l'intera lunghezza. & L'apparecchio funzionerà da deumidificatore fino a che la temperatura della camera è superiore al valore impostato. Quando la temperatura della camera scende al di sotto del valore impostato, la funzione non sarà più attiva. RICIRCOLO DELL'ARIA In questa modalità l'apparecchio esegue solo lo spostamento dell'aria nell'ambiente interessato. L'aria in entrata ma comunque filtrata. Dopo aver predisposto l'apparecchio alla modalità di cui sopra, l'utilizzatore potrà effettuare le seguenti regolazioni: + Conil pulsante ® © si imposta la velocità del ventilatore al regime di desiderato. Il progressivo azionamento del pulsante @ ©@ permette di selezionare una dopo l'altra le seguenti velocità: R Velocità alta ® % Velocità bassa @ (a) Una volta spento l'apparecchio, viene mantenuta in memoria l'ultima funzio- ne attivata. [5] Se richiesto, l'utilizzatore pud attivare la modalità di programmazione timer. La funzione consente di accendere e spegnere l'apparecchio ad orari pro- grammati in precedenza. Procedere come di seguito esposto:

1. Premere il pulsante TIMER per impostare le ore di funzionamento desiderate

A @e Ÿ @ (da 1 a 24 ore, la spia del timer si accenderà). Una volta raggiun- to il tempo in precedenza settato l'apparecchio si spegne automaticamente. oœ Alla pressione del pulsante TIMER il display mostra il numero di ore imposta- | man_TP4020_TP(H)4026 EU (221) Vaindd 02 & 04-11-2021 110 |

to dall'utilizzatore. Se il pulsante del timer non viene premuto, l'apparecchio funzionerà in modalità continua.

2. Premendoil timer, ma senza attivare le altre funzioni, è possibile impostare il

tempo di funzionamento dell'apparecchio. Ad esempio, se si regola il timer su "2", l'unità entrerà in funzione automaticamente dopo 2 ore. AVVERTENZA Il compressore è stato impostato in modo tale da entrare in funzione tre minuti dopo l'avvio del climatizzatore. La funzione di raffreddamento si disattiva quando la temperatura ambiente è inferiore a quella impostata. FT à La ventilazione tuttavia continua a funzionare al livello impostato. | = | Quando la temperatura ambiente à superiore a quella selezionata, si | = S 5 | | attiva nuovamente la funzione di raffreddamento. | |C 8 El |

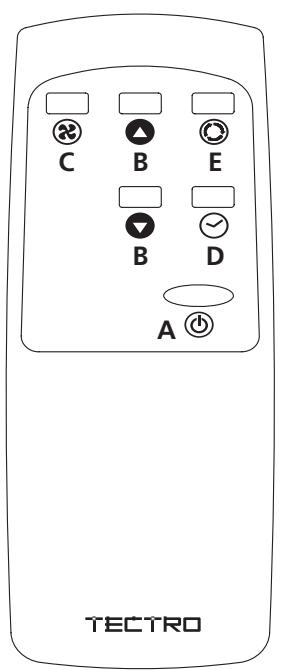

|| S S | TELECOMANDO

| | B D | A. Tasto accensione /spegnimento | > | | Tasti impostazione termostato Tasto regolazione velocità ventilatore Tasto Timer ON / OFF Tasto modalità operativa (selezionare A/C, Ventilatore) mon | Il telecomando funziona in combinazione con il pannello di comando. Dirigere la | parte anteriore del telecomando sul pannello di controllo. La distanza massima | | fino al climatizzatore è di circa 5 m. Utilizzare 2 batterie AAA, 1,5 V.

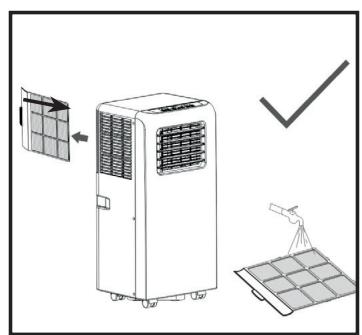

—__ D FILTRO DELL'ARIA

Il climatizzatore è dotato di un filtro a crivello per rimuovere le particelle di polve- re più grandi. Il filtro a schermo deve esser pulito regolarmente (2 volta a settimana). Pulire il fil- tro dell’aria con un detergente neutro disciolto in acqua tiepida (40 °C) e lasciare asciugare lentamente. Per estrarre e reinserire il filtro, vedere la foto a lato. OSSERVAZIONE! + Nonutilizzare mai il climatizzatore senza il filtro di garza in dotazione.

Per regolare la direzione del flusso d'aria delle feritoie di ventilazione, orientare direttamente la presa di ventilazione. | man_TP4020_TP(H)4026 EU (21) Vaindd 03 & 04-11-2021 110 |

In condizioni estreme potrebbe essere necessario effettuare lo svuotamento del serbatoio interno. Se il serbatoio dell'acqua è pieno l'indicatore luminoso © (2) e sul display appare il messaggio E2. Il climatizzatore si spegne automaticamente. Procedere allo svuotamento del serbatoio secondo le istruzioni che seguono: El Non spostare l'unità. Movimenti bruschi possono provocare perdite d'acqua. El Prima di iniziare l'operazione disattivare l'apparecchio e staccare la spina dalla presa della corrente.

Sistemare un pentolino o un recipiente adatto a terra sotto il foro di scarico.

Togjliere il tappo di gomma @ dal foro di scarico e far defluire l'acqua dal ser- batoio (+ 0,8 L).

Richiudere il foro con il tappo @, e accendere l'apparecchio. A questo punto l'indicatore deve © @® essere spento e il messaggio E2 scompare. AVVERTENZA In condizioni normali il condizionatore scarica l'acqua condensata attraverso il tubo di scarico dell'aria. & DEUMIDIFICARE & Nel caso in cui adoperiate soltanto la funzione “deumidificatore”, non dovrete collegare il tubo di scarico dell'aria @, in modo che l'aria calda rimanga nell'am- biente da deumidificare. Il tubo per lo scarico dell'acqua deve essere collegato ad uno scarico fisso. Ë necessario collegare un tubo di scarico dell'acqua ad un punto adatto allo scopo. G pPuuiziA IMPORTANTE Spegnere l'unità ed estrarre la spina dalla presa prima di pulire l'apparecchio o i filtri. Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Per la manutenzione dei filtri, cfr. capitolo D “Filtro dell'aria". AVVERTENZA Non usare mai il condizionatore senza il filtro di garza. | man_TP4020_TP(H)4026 EU (221) Vaundd 04 & 04-11-2021 110 |

El Svuotare il serbatoio dell'acqua (fare riferimento al capitolo F). B] Pulire (o sostituire) il filtro di garza (leggere anche il capitolo D). B] Impostare l'apparecchio nella modalità ventola per 2 ore per assicurarsi che l'interno del climatizzatore si asciughi completamente. [a] Proteggere l'apparecchio dalla polvere e sistemarlo in un luogo asciutto.

| GUIDA ALLA RICERCA GUASTI

Problema L'unità non si avvia quando si preme il pulsante onoff Non abbastanza fresco Rumoroso Codice EO Codice E1 Codice E2 Codice E3 Codice E4 Causa L'unità non si avwvia quando si preme il pulsante on/off La temperatura della stanza à supe- riore a quella impostata. (Modalità di riscaldamento elettrico) La temperatura ambiente à inferi- ore a quella impostata. (Modalità di raffreddamento) Le porte o le finestre non sono chiuse. Ci sono fonti di calore all'interno della stanza Il tubo dell'aria di scarico non à col- legato o è bloccato L'impostazione della temperatura à troppo alta L'ingresso dell'aria à bloccato Il terreno non è livellato o non à abbastanza piatto Il suono proviene dal flusso del refrigerante all'interno del condizi- onatore d'aria Sensore di temperatura ambiente guasto Sensore di temperatura del conden- satore guasto Vaschetta dell'acqua piena durante il raffreddamento Sensore di temperatura dell'evapo- ratore guasto Vaschetta dell'acqua piena durante il riscaldamento Soluzione Scaricare l'acqua dalla vaschetta dell'acqua Azzerare la temperatura Azzerare la temperatura Assicuratevi che tutte le finestre e le porte siano chiuse Rimuovere le onti di calore se pos- sibile Collegare o pulire il tubo dell'aria di scarico Azzerare la temperatura Pulire l'ingresso dell'aria Posizionare l'unità su un terreno piatto e livellato, se possibile Ë normale Sostituire il sensore della tempera- tura ambiente (l'unità puè funzio- nare anche senza sostituzione). Sostituire il sensore di temperatura del condensatore Togliere il tappo di gomma e svuo- tare l'acqua Sostituire il sensore di temperatura dell'evaporatore Si prega di svuotare la vaschetta dell'acqua 04-11-2021

Non tentare di smontare l'apparecchio o riparalo. Riparazione avvenute in modo inoculato e non professionale causano la perdita della garanzia. Le riparazioni effettuate da persone non competenti possono comportare un rischio per l'ut: zatore dell'apparecchio. J GARANZIA Il condizionatore d'aria ha una garanzia di 24 mesi dalla data d'acquisto. Entro questo periodo vengono riparati gratuitamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esplicitamente tutte le altre richieste di risarcimento, compresi

2. La riparazione o la sostituzione di parti entro il termine di garanzia non com-

porta la proroga della garanzia stessa.

3. La garanzia non è valida qualora siano state apportate modifiche all'ap-

parecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.

4. Nella garanzia non sono comprese le parti soggette a normale usura, quali il

5. La garanzia è valida solo se si esibisce l'originale fattura di acquisto datata e a

condizione che non siano state apportate modifiche al prodotto né alla prova di acquisto.

6. La garanzia non è valida in caso di danno sorto in seguito ad operazioni che

non sono descritte in questo manuale o in seguito a negligenza.

7. Le spese di spedizione ed i rischi che la spedizione del apparecchio o delle

parti comporta sono sempre a carico dell'acquirente.

8. 1 danni derivanti dal non aver utilizzato i filtri raccomandati da Tectro non

sono coperti dalla garanzia. Per prevenire costi inutili, si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria. Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdi- ta di sostanze pericolose nelle acque sotterranee e terminare nella catena alimen- tare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, cid potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le bat- terie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente. man TPAG2D_TPUHAC2S EU (21) Vaindé 08 & current 1540
