MANUALE UTENTE T8000 TECTRO

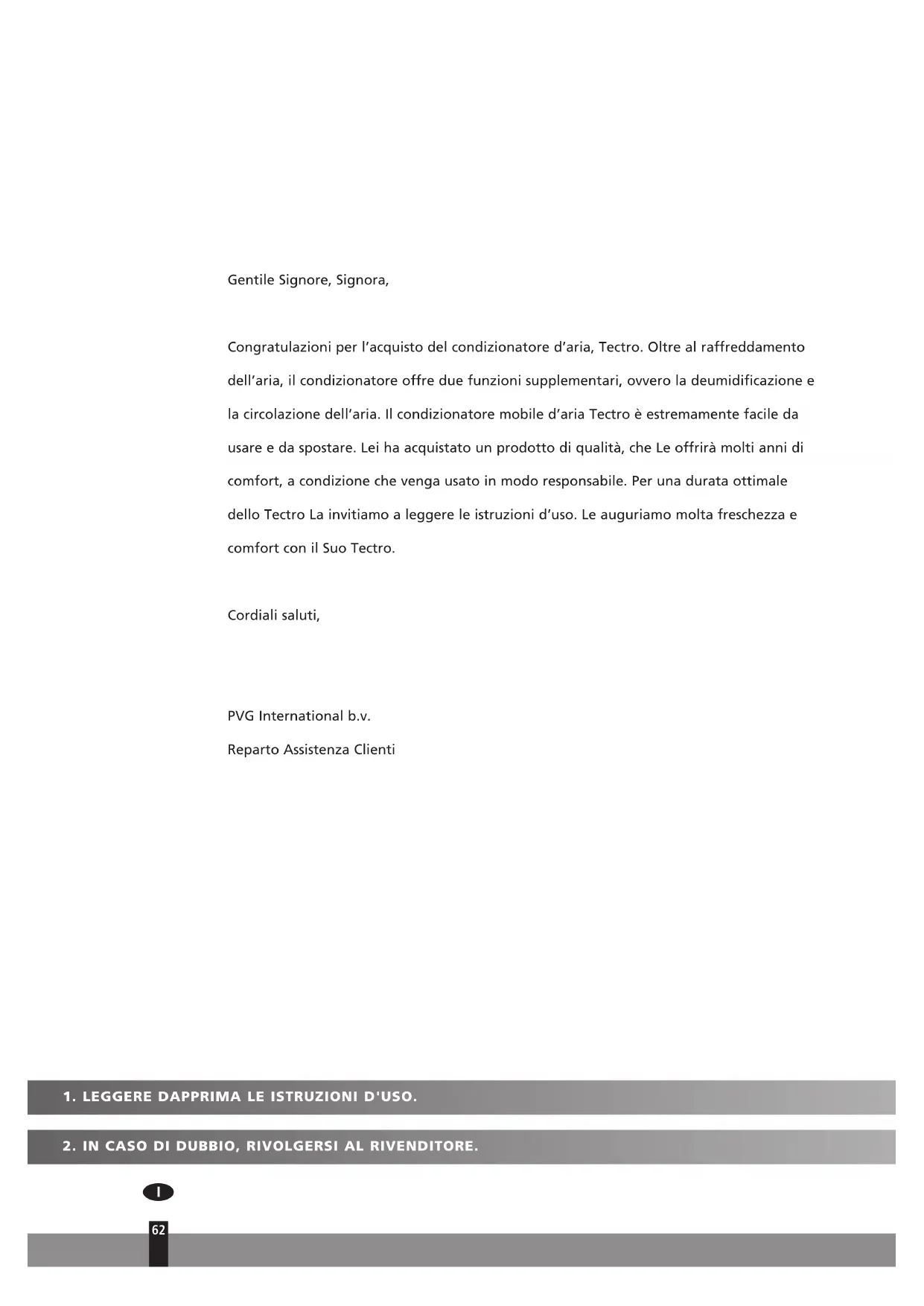

Gentile Signore, Signora,

Congratulazioni per l'acquisto del condizionatore d'aria, Tectro. Oltre al raffreddamento dell'aria, il condizionatore offre due funzioni supplementari, ovvero la deumidificazione e la circolazione dell'aria. Il condizionatore mobile d'aria Tectro è extremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale dello Tectro La invitiamo a leggere le istruzioni d'uso. Le auguriamo molta freschezza e comfort con il Suo Tectro.

Cordiali saluti,

PVG International b.v.

Reparto Assistenza Clienti

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

0

62

CONTENUTO

A Specificazioni pagina 64
B Componenti pagina 65
C Operazioni preliminari pagina 66
D Installazione pagina 67
E Uso pagina 69
F Serbatoio acqua vagina 70
G Manutenzione pagina 71
H Garanzia pagina 72
I Risuzione dei problemi pagina 73

I valori riportati sono indicativi, dati soggetti a modifiche

Modello		T8000
Cap. di raffreddamento*
- differenza di entalpia nominale	Btu/hr 8000
- differenza di entalpia	kW 2,3
- conforme alle norme EC	W 1800
Alimentazione (1PH) V/Hz 220-240 / 50
Consumo energia W 750
Corrente nom. A 3,6
Flusso aria max.	m³/h	385
Deumidificazione max. ** L/24h 13,5
Ideale per ambienti forn o a	m³	45
Compressore modello rotazione
Refrigerante	gr	R407C / 410
Termostato	°C	18 - 32
Velocità ventilola		2
Timer	hr	1-8
Dimensioni (b x d x h)	mm	350 x 450 x 778
Peso netto	kg	34

• Cap. di raffreddamento 60% humidità relativa, 27°C
  ** Tasso di humidità relativa pari al 80% ad una temperatura di 32^

B COMPONENTI

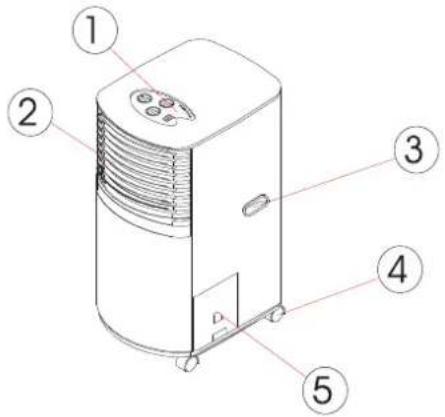

Parte anteriore

Pannello di controllo
Bocca di uscita dell'aria refrigerata
3 Maniglia
Ruotino orientabile
Serbatoio dell'acqua

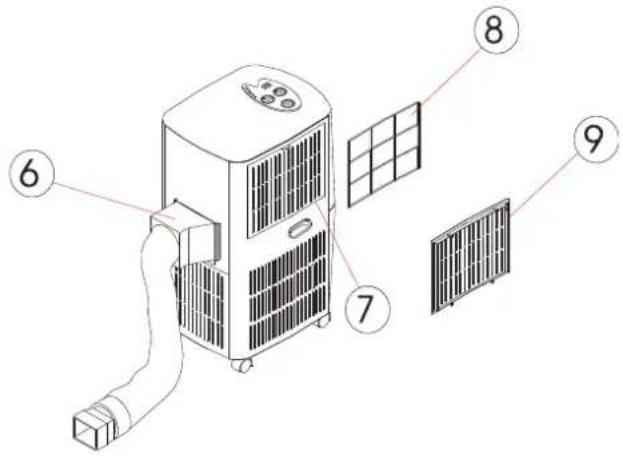

Parte posteriore

6 Scarico dell'aria aspirata
Presa aria
Filtro dell'aria in materia plastica
9 Griglia

Accessori

1 Adattatore - per il collegamento del tubo e l'insertimento sul retro del condizionatore.
12 Adattatore - per il collegamento del tubo e l'inserimento nella guarnizione di gommapiuma.
Tubo di scarico
Guarnizione di gommapiuma - assicura la tenuta nelle fessure fra tubo e finestra, con attacco per adattarvi il tubo di scarico.
Guarnizione di gommapiuma - assicura la tenuta nelle fessure fra tubo e finestra.
16 Raccordo circolare per finestra
Coperchio del raccordo circolare per finestra
Filtro al carbone attivo (da insere fra il filtro dell'aria e la griglia)

Avvertenza!

• Per l'allacciamento dell'unità alla rete di alimentazione elettrica servirsi di una presa a muro dotata di messa a terra ed in grado di erogare la potenza richiesta. (Fare riferimento all'etichetta sul retro dell'unità.)
• Non coprite o bloccare le griglie di protezione che coprono le aperture di aerazione dell'apparecchio (fig. 2).
• Non utilizzato l'apparecchio in ambienti umidi, quali camere da bagno o lavanderie (fig. 3).
• Utilizzare l'apparecchio solo secondo le funzionalità indicate nel manuale.
• Posizione are l'apparecchio sempre su una superficie solida e stABIle (fig. 1).
• L'apparecchio deve rinanere sempre in posizione verticaleanche durante il trasporto.

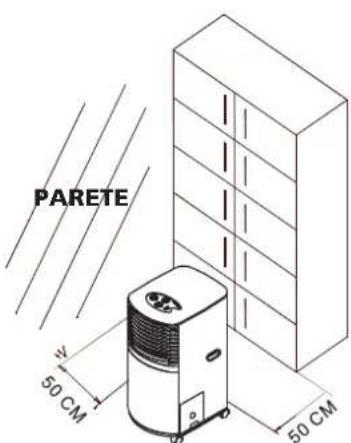

• Mantenere l'apparecchio almeno a 50 cm di distanza da pareti, mobili e tendaggi (fig. 4).
  Non collocare oggetti sull'apparecchio e non sedervisi sopra.
• Non toccare l'apparecchio avendo le mani bagnate o se si è a piedi nudi.
• Evitare il contatto dell'apparecchio con sostanze chimiche.
• Non utilizzato l'apparecchio in prossimità di sostanze inflammabili e volatili quali alcohol, insetticida, benzina, ecc.
  Non usare la spina per accendere o spegnere l'apparecchio.
• Utilizzare esclusivamente l'interruttore sul pannello di controllo.
• Scollegare l'apparecchio se non vieneutilizzato.
• Prima di pulire l'apparecchio disinserire la spina alla presa di alimentazione.
• Se la presa di alimentazione non è idonea all'insertimento della spina, occorre farla sostuire da un elettricista qualificato. Evitare nella misura del possibile l'impiego di adattatori, connettori interposti, doppie prese e/o prolonghe. Qualora sa is indispensableamente utilizzare suddetti dispositivi aesiliari, accertarsi che il loro uso avenga in conformità alle vigenti norme.
• Il cordone elettrico non deve essere sottomosto a trazione (tiri o strappi) tanto meno deve trovarsi in prossimità di fonti di calore.

fig.1

fig. 2
fig. 3

fig.4

Il cordone deve essere sempre svolto completeness onede evitare i pericoli connessi al surriscaldamento.

• Se il cordone è danneggiato, e al fine di escludere qualiasi rischio, si dovrà procedere alla sua sostituzione ad opera di un elettricista manutentore o di altre persona competente e debitamente qualificata.
  Nonutilizzare mai I'apparecchio se manca il filtrro.
• Bambini piccoli, persona anziane e portatori di handicap sono spesso ignari dei rischi connessi all'uso di apparecchiatura elettrica. Senza adeguata sorvegianza è interdetto l'uso dell'apparecchio a sud-dette categorie.

NOTA!

Il fabbricante/distributore è esente da agli responsabilità qualora non vengano osservate le suddette istruzioni.

Suggerimenti per economizzare i consumi energetici

Utilizzare l'apparecchio solo in ambienti opportunamente dimensionati (consultare le Specifiche).
- Posizione il condizionatore in modo tale che il flusso d'aria non sia ostacolato da mobili o altri oggetti.
- Mantenere le veneziane o le tende chiuse nelle ore più calde o di maggiore insolazione.
- Chiudere le valvole di scarico dei fumi di stufe o caminetti e gli orifizi di sfiato ricavati a parete o sul pavimento, in modo da impedire la dispersione dell'aria raffreddata che tende a fuoriuscireattraverso il condotto del camino e gli altri canali di aerazione.

NOTA!

L'ambiente non deve essere chiuso ermeticamente. Evitare che si formi una depressione nel vano di utilizzo dell'apparecchio, per non sregolare i flussi di scarico dell'aria di scaldacqua a gas, cappe aspiranti e/o fornì, pregiudicando il funzionamento degli stessi.

• I filtri devono essere mantenuti puliti.
• All'atto dell'accensione, l'apparecchio deve essere regolato ai valori massimi di velocità e RAFFREDDA-MENTO: nella fase successiva si potra effettuire la regolazione ai valori desiderati.

INSTALLAZIONE

Installazione dell'apparechio

L'apparecchio è un condizionale d'aria di tipo PORTATILE, che può essere spostato da un ambiente all'altro per consentire il raffreddamento dell'aria ovunko ciò sia richiesto. L'infallazione non presenta particolare dificoltà: basta sistemare l'apparecchio sotto una finestra o lungo la parete.

Vi sono due possibilità d'installazione:

• Con applicazione delle guarnizioni di gommapiuma

1 Sistemare le guarnizioni fornite a corredo sul tubo di scarico, dirigere il flusso di aria calda all'esterno del vano.
2 Se le guarnizioni di gommapiuma sono troppo grande, accorriarle o tagliarle per ridurle alla misura richiesta.

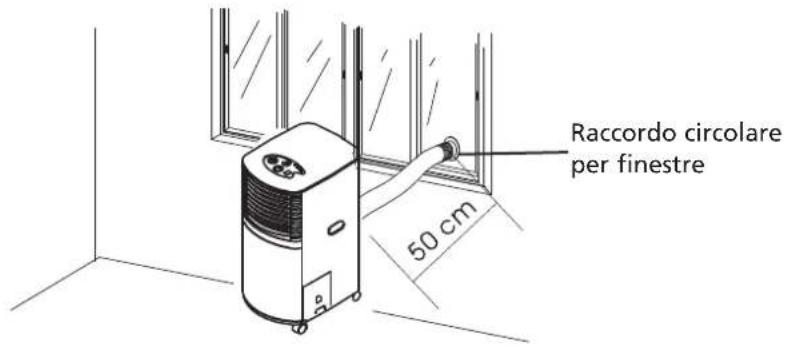

• Con applicazione del raccordo circolare per finestre

Realizzare un'apertura (diametro >112mm ) nel muro o nella parete dove è possibile adattare il raccordo.
∑
2 Togliere l'adattatore [quello non collegato all'apparecchio), collegare il tubo direttamente al raccordo per finestra.
∑
3 Qualora non sua utilizzata chiudere l'apertura servendosi del coperchio fornito a corredo.

Installazione del tubo di scarico

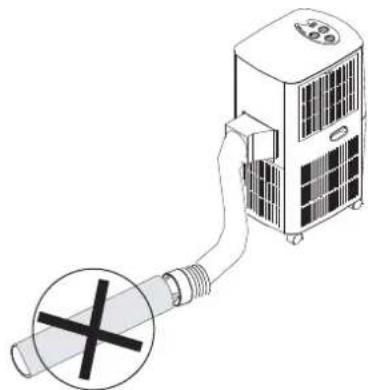

1. Il tubo di scarico fornito con l'apparecchio cui è sere allungato: la lunghezza varia dai 300 mm ai 1500 mm. E'uttavia consigliabile ridurre la lunghezza del tubo al minimo indispensable.
   2 Assicurarsi che il tubo non abbia pieghe o restrizioni, la qualcosa ostacola la circolazione dell'aria calda da espellere. In caso di ostruzione del tubo, l'aria calda che non può essere evacuata rifluisce nel vano e l'apparecchio si spegne automaticamente a seguito di surriscaldamento.

AVVERTENZAI!

La lunghezza del tubo è in funzione delle caratteristiche e delle prestazioni del condizioniare a cui è in dotazione. Non sostituire il tubo e non aggiuungervi delle prolonghe, tali modifiche potrebbero infatti pregiudicare il buon funzionamento dell'apparecchio.

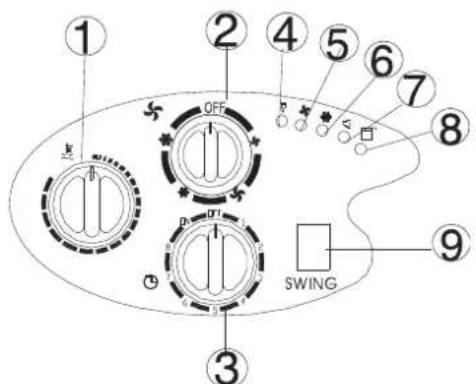

FUNZIONAMENTO

1 Termostato
2 Selettore velocità - VENTILATORE MINIMO, VENTILATORE MASSIMO, RAFFREDDAMENTO MINIMO, RAFFREDDAMENTO MASSIMO
3 Timer
4 Indicatore luminoso alimentazione
5 Indicatore luminoso ventilatore
6 Indicatore luminoso raffreddamento
7 Indicatore luminoso oscillazione attiva
3 Indicatore luminoso 'Serbatoio piano'
9 Selettore oscillazione

Accensione/spegnimento

1 Regolare il TIMER su ON, l'apparecchio rimane in funzione sino al momento in cui è spento. L'indicatore luminoso dell'alimentazione elettrica si accende.
2 Per spegnere l'apparecchio regolare il TIMER su OFF.

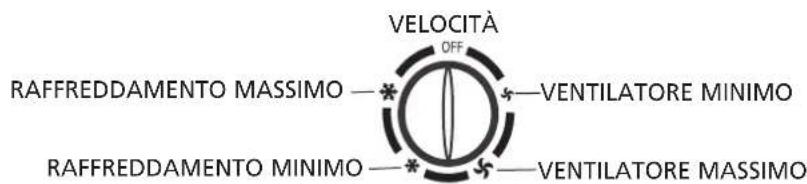

Impostazione funzione / velocità ventilatore

1 Orientare il selettore della velocità nella posizione richiesta: VENTILATORE MINIMO, VENTILATORE MASSIMO, RAFFREDDAMENTO MINIMO, RAFFREDDAMENTO MASSIMO.

Regolazione della temperatura

Impostare il TERMOSTATO alla temperatura desiderata, la capacité di raffreddamento aumento se siga la manopola in senso orario.

Programmazione del timer

1 Programmare il TIMER al numero di ore di funzionamento richiesto (da1 a 8 ore). L'apparecchio si spegne automaticamente non appena raggiunto il numero di ore predisisto.

Regolazione dell'orientamento del flusso di aria

1 Portare il selettore della funzione di oscillazione nella posizione "I", la pale verticali si muovono alternativamente in due direzioni per permettere una ripartizione uniforme del flusso di aria. Le pale orizzontali possono essere regolate manually nella posizione voluta.

ATTENZIONE!

1. Per prolungare la durata del compressore è consigliabile attendere almeno tre minuti prima di riaccendere l'apparecchio agli volta dopo lo spegnimento.
2. Ilsystemadi raffreddamento èdotato di un systemadi spegnimento automatico se la temperature dell'ambiente si abbassa othere il livello programmato. Tuttavia il ventilatore rimane in funzione al livello a cui è stato regolato. Se la temperatura dell'ambiente sale othere il livello prestabilito, il systemariattiva la raffreddamento.
3. Il riscaldamento è dotato di un sistema di spegnimento automatico se la temperatura dell'ambiente supera il livello programmato (il ventilatore rimane in funzione al livello a cui è stato regolato). Se la temperatura dell'ambiente scende altri il livello prestabilitito, il riscaldamento entra di nuovo in funzione.
4. L'apparecchio è dotato di una modalità operativa di ANTIGELO. Durante l'impiogo della funzione di riscaldamento, la funzione viene disattivata per un breve lasso di tempo consentendo al ghiaccio di sciogliersi. La funzione di riscaldamento è riattivata automaticamente non appena il ghiaccio si è scolto.

F SCARICO DELL'ACQUA

Durante il processo di raffreddamento viene sottratta umidità all'aria nell'ambiente: l'umidità è quindi raccolta nell'apparecchio. Se il serbatoio dell'acqua è pieno:

Il compressore si arresta, solo il ventilatore rimane attivo e provvede alla circolazione dell'aria.

La condizione è segnalata dall'accensione dell'indicatore luminoso "SERBATOIO DELL'ACQUA PIENO".

Per riattivare la modalità raffreddamento occorre svuotare il serbatoio dell'acqua operando in una delle due maniere seguenti:

Mediante il serbatoio di raccolta dell'acqua (svuotamento periodico/occasionale)

1 Disattivare l'apparecchio. Staccare la spina dalla presa.
2 Sollevare il serbatoio utilizzato l'apposita maniglia: procedere gradualmente e alla sscasse per evitare che l'acqua si versi durante la rimozione del serbatoio.
3 Svuotare il serbatoio.
4 Inserire il serbatoio nella sua sede.
5 Riattivare l'apparecchio reimpostando la funzione richiesta (in precedenza interrotta), secondo le modalità operative indicate.

0

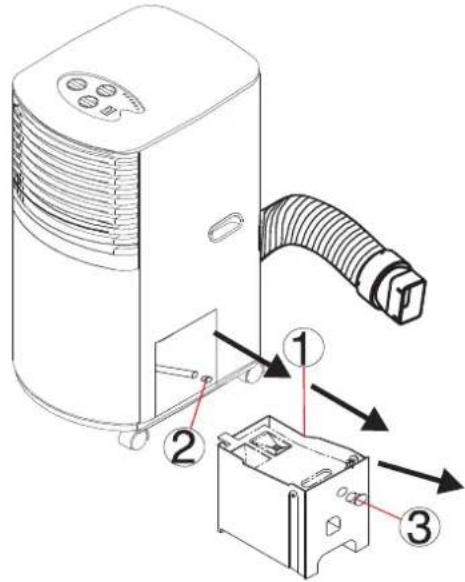

Mediante tubo di scarico (svuotamento costante)

Durante il processo di raffreddamento viene sottratta umidita all'aria nell'ambiente: l'umidita è quindi raccolta nell'apparecchio. Se il serbatoio dell'acqua è piano:

1 Estrarre il serbatoio dell'acqua.
2 Portare all'esterno dell'apparecchio il tubo dell'acqua. Staccare il tappo che chiude l'estremita del tubo.
3 Rimuovere anche il tappodel foro di scarico.
4 Inserite il tubo nel foro di scarico.
5 Rimettere a posto il serbatoio dell'acqua.
6 Collegare il tubo dell'accua dell'apparecchio ad un tubo avente un diametro pari a 12 mm.

Tubo dell'acqua condiametro da 12 mm

G MANUTENZIONE

ATTENZIONE!

Prima di manutenzionare l'apparecchio scollegare sempre la spina alla presa di alimentazione.

Pulizia dell'esterno

Utilizzare solo un panno inumidito per detergere le superfici esterne dell'apparecchio.

Per evitare possibili danneggiamenti delle superfici da pulire si sconsiglia vivamente di usare sostanze chimiche aggressive, prodotti detergenti, benzina, salviette imbevute di detergenti chimici, o qualsiasi alto prodotto che contiene solventi.

Pulizia del filtro

Utilizzare un aspiratore o sbattere il filtro con cautela per rimuovere sporco e sudiciume, quindi sciacquare il filtrato a fondo con acqua corrente (a temperatura non superiore ai 40^ C). Ascugare il filtrto e rimontarlo.

ATTENZIONE!

Nonutilizzaremai I'apparecchio sanzaifiltri.

Disattivazione di fine stagione

1 Togliere la spina alla presa.
2 Eliminare l'accua di condensa.

E' possibile che vi sia ancora acqua residua nell'apparecchio, in quello caso, procedere nel modulo sottostante:

3 Estrarre il serbatoio e il tubo dell'acqua dall'interno dell'apparecchio.
4 Togliere il tappo di chiusura del tubo e fare scorrere l'acqua nel serbatoio.
5 Svuotare il serbatoio.
6 Rimettere a posto il tappo ed il serbatoio dell'acqua.
7 Pulire o sostituire il filtr.
8 Approfittando di una bella giornata di sole e alla umidità, mettere in funzione per alcune ore il ventilatore dell'apparecchio affinché l'interno si asciughi在整个.

CONSIGLIO!

Custodire l'apparecchio nell'imballo originale. Non poggiare oggetti pesanti sull'apparecchio.

H GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi alla data d'acquisto. Entro quello periodo vengono riparati gratuitoamente tutti i difetti di materiale e di fabbricazione. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esquisitamente tutte le autres richiestic di risarcimento, compresi danni seguenti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la prerogta della garanzia stessa.
3. La garanzia non è valida qualora siano state apporte delle modifiche qualora siano state montate parti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti sottoposte a normale usura, quali il filtering.
5. La garanzia vale unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora l'apparecchio non sua stato modificato.
6. La garanzia non è valida in caso di danno modo in seguito ad operazioni che non sono descritte in questo manuale o in seguito a negligenza.
7. Le spese di spedizione ed i rischi che la spedizione del appearecchio o delle parti comporta sono sempre a carico dell'acquirente.

Per prevenireosti inutili,si consiglia di consultare dapprima le istruzioni d'uso Qualora nelle istruzioni non sua presentata la soluzione corretta,rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

RISOLUZIONE DEI PROBLEMI

Guasto Causa Solutione
L'apparecchio non funziona.	L'apparecchio è allacciato alla fonte di alimentazione?
	L'allacciameto elettrico domestico è funzionante?
	L'indicatore luminoso 'SERBATOIO DELL'ACQUA PIENO' è acceso?	In questo caso svuotare il serbatoio.
	La temperature dell'ambiente è compresa nel campo operativo dell'apparecchio?
L'apparecchio funziona in modo insufficiente.	C'è luce solare diretta?	Chiudere le tende / i frangisole
	Vi sono trophe porte / finestre aperte?
	Vi è numero excessivo di persone nell'ambiente?
	Nella stanza è in funzione una fonte di calore molto forte?
L'apparecchio sembra non funzionare.	Il filtrò è coperto di polvere o sporco?	Pulirlo o sostituirlo.
	Presa d'aria o scarico dell'aria bloccati?
	La temperature dell'ambiente è inferiore alla temperature programmata?
Eccessiva rumorosità.	L'apparecchio è stato posizionato orizzontalmente?	In caso contrario potrebbero verificarsi vibrazioni.
	La superficie su cui è sistematico l'apparecchio è orizzontale e priva di irregularità?
Il compressore non funziona.	L'inveniente potrebbe indicare che è scattato l'interruttore automatico di protezione contro il surriscaldamento.	Attendere che la temperature si sia abbassata.

ATTENZIONE!

Non tentare mai di riparare o di smontare l'apparecchio di propria mano.
