Tipo di prodotto	Deumidificatore
Marca	Tectro
Modello	TD210
Dimensioni (L x P x A)	350 x 275 x 452 mm
Peso netto	11 kg
Alimentazione	230 V / 50 Hz / monofase
Potenza assorbita	0,24 kW
Corrente nominale	1,4 A
Capacità di deumidificazione (32°C, 80% UR)	10 L/24h
Capacità di deumidificazione (27°C, 60% UR)	5,7 L/24h
Capacità del serbatoio dell'acqua	1,7 L
Volume trattato consigliato	40 - 60 m³
Temperatura ambiente di funzionamento	5 - 35 °C
Tipo di compressore	A pistone
Fluido refrigerante	R134a / 90 g
Livello sonoro	45 dB(A)
Classe di protezione	IP X0
Valore nominale del fusibile	3,15 A / 250 V
Manutenzione del filtro aria	Pulizia regolare raccomandata
Scarico dell'acqua	Serbatoio rimovibile o drenaggio continuo possibile
Sicurezza	Arresto automatico quando il serbatoio è pieno
Garanzia	Consultare le condizioni di garanzia nel manuale

Domande frequenti - TD210 TECTRO

Cosa fare se l'apparecchio non funziona?

Verificare che l'apparecchio sia collegato, che il serbatoio dell'acqua non sia pieno e che sia posizionato correttamente. Se il problema persiste, consultare la tabella dei guasti nel manuale.

Come pulire il filtro dell'aria?

Premere le linguette per rimuovere il filtro dal basso. Pulirlo con acqua tiepida e un detergente delicato. Lasciare asciugare completamente prima di rimetterlo.

Perché il mio deumidificatore non deumidifica sufficientemente?

Ciò può essere dovuto a un filtro dell'aria sporco, temperatura o umidità troppo basse, stanza troppo grande, troppe fonti di umidità o ventilazione eccessiva. Verificare questi punti.

Come utilizzare il drenaggio continuo?

Rimuovere il tappo di gomma sul retro, fissare un tubo all'uscita e guidare l'estremità verso un punto di scarico più in basso. Assicurarsi che il tubo sia inclinato per un flusso libero.

Qual è la capacità del serbatoio dell'acqua?

Il serbatoio ha una capacità di 1,7 litri. Quando è pieno, l'apparecchio si arresta automaticamente. Svuotarlo regolarmente.

Posso usare l'apparecchio in una stanza non riscaldata?

L'apparecchio funziona tra 5 °C e 35 °C. Al di sotto di 5 °C, potrebbe non funzionare correttamente. Evitare temperature glaciali.

Come conservare l'apparecchio in inverno?

Svuotare il serbatoio dell'acqua, pulire il filtro e riporre l'apparecchio in un luogo asciutto e al riparo dal gelo. Consultare il manuale per maggiori dettagli.

Cosa significa la spia luminosa sul pannello di controllo?

Le spie luminose indicano lo stato di funzionamento. Fare riferimento alla sezione 'Spie luminose del pannello di controllo' nel manuale per il loro significato.

L'apparecchio fa rumore, è normale?

Il livello sonoro è di circa 45 dB(A), normale per un deumidificatore. Assicurarsi che sia su una superficie piana e stabile.

Che tipo di gas refrigerante utilizza l'apparecchio?

L'apparecchio utilizza R134a (90 g), un gas fluorurato a effetto serra con un GWP di 1300. Non disperderlo nell'atmosfera.

MANUALE UTENTE TD210 TECTRO

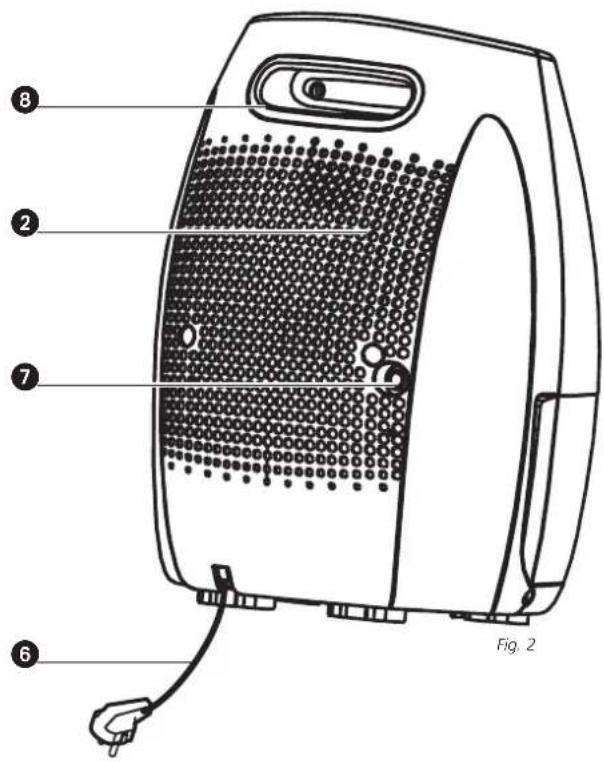

① Pannello di controllo
② Uscita aria deumidificata
③ Vaschetta di raccolta dell'acqua
4 Ingresso aria umida
⑤ Filtro dell'aria
6 Bocchetta di scarico con tappo
⑦ Spina e cavo di alimentazione
8 Maniglia

ISTRUZIONI PER LA SICUREZZA

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come deumidificatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 230 V./ \~50 Hz.

NORME GENERALI

funzionare con la massima efficienza.

serve a prevenire un inutile spreco di energia e contribuisce ad assicurare una resa

riattivato solo dopo tre minuti, a causa del ritardo automatico, adottato allo scopo di proteggere il compressore.

IMPORTANTE

accesso alla spina elettrica. Si consiglia di leggere accuratamente le presenti

da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi

persone responsabili della sicurezza degli utenti.

apparecchiature elettriche

Fig. 3

di messa a terra, fare installare una presa a norma da un impiantista qualificato.

dalla presa di corrente.

qualificate o al centro di assistenza.

ATTENZIONE!

danneggiati. Il cordone non deve essere schiacciato e evitare che entri a contatto con oggetti taglienti o acuminati.

INDICATORI LUMINOSI DEL PANNELLO DI CONTROLLO

[Non-Text]

correttamente. Se si accende solo la spia di segnalazione contenitore pieno 📋, rimuovere

ω, si accendono per poi spegnersi dopo due secondi, il deumidificatore

SCARICO DELL'ACQUA

deumidificatore si disattiva automaticamente. Svuotare la vaschetta e ricollocarla in

Fig. 5

Drenaggio continuo

Fig. 6: Non bloccare il flusso d'acqua alzando il tubo

Non bloccare il flusso d'acqua (piegandolo)

altro scarico idrico adatto. Il punto di scarico deve essere più in basso del raccordo di

5 Se non si utilizza la funzione di drenaggio continuo rimuovere il tubo di scarico dalla presa e richiudere il raccordo di scarico con il tappo di gomma.

PULIZIA

Pulire il deumidificatore solo dopo averlo spento ed averlo staccato dalla presa della corrente.

L'ESTERNO

66

FILTRO DELL'ARIA

1

2

Premere le linguette e spingere verso l'alto il filtro
Fig. 10

COME RIPORRE L'APPARECCHIO

1

2

1

67

3

INDIVIDUAZIONE GUASTI

Problema Causa probabile Rimedio
L'apparecchio non funziona.	La spina non è inserita nella presa.	Inserire la spina nella presa.
	Il serbatoio dell'acqua è pieno. Svuotare il serbatoio.
	Il serbatoio dell'acqua e posizionato in modo errato.	Posizionare il serbatoio correttamente.
L'apparecchio non deumidifica l'ambiente.	Il filtro dell'aria è sporco. Pulire il umidità relativa dell'ambiente in	filtro dell'aria.
	La temperatura o il tasso di umidità relativa dell'ambiente in	In tali circostanze è normale che l'apparecchio non deumidifichi.
Il deumidificatore funziona, ma non riesce a sottrarre sufficiente umidità dall'ambiente.	Il locale è troppo grande.	Si consiglia di utilizzare un deumidificatore con maggiore potenza.
	Ci sono troppe fonti di umidità.
	Vi è eccessiva ventilazione.	Ridurre la ventilazione (per esempio tirare le tende e

CONDIZIONI DI GARANZIA

Il deumidificatore ha una garanzia di due anni a decorrere dalla data di acquisto. Entro tale termine saranno effettuati gratuitamente tutti gli interventi di riparazione in conseguenza di difetti di fabbricazione o vizi del materiale.

danni derivanti.

comporta un prolungamento della garanzia.

terzi.

quanto indicato nelle istruzioni o in seguito a negligenza.

1

68

Per prevenire costi inutili, si consiglia di leggere sempre attentamente le istruzioni prima deumidificatore al rivenditore per la riparazione.

SPECIFICHE TECNICHE

Modello		TD 210
Potenza assorbita kW 0,24
Tensione di rete V / Hz / Ph 230 / 50 / 1
Amperaggio (nom.) A 1,4
Riduzione dell'umidità (tasso di humidità relativa pari al 80% ad una temperatura di 32°C)	L / 24h 10
Riduzione dell'umidità (tasso di humidità relativa pari al 60% ad una temperatura di 27°C)	L / 24h 5,7
Capacità del serbatoio L 1,7
Flusso aria (nom.) *	m^3/h	120
Ideale par ambienti fino a *	m^3	40 - 60
Temperatura di esercizio	°C 5 - 35
Tipo di compressore		Pistone
Refrigerante typo / peso	r / gr	R134a / 90
Pressione di aspirazione / scarico	bar	12 / 24 (max. 25)
Dimensioni unità (p x l x h)	mm	350 x 275 x 452
Netto peso unità	kg	11
Lordo peso unità	kg	12
Livello di rumore unità	dB(A)	45
Protezione unità	IP X0
Amperaggio fusibile		3,15A/250V

* Da utilizzare a scopo indicativo

notificare in anticipo le variazioni effettuate.

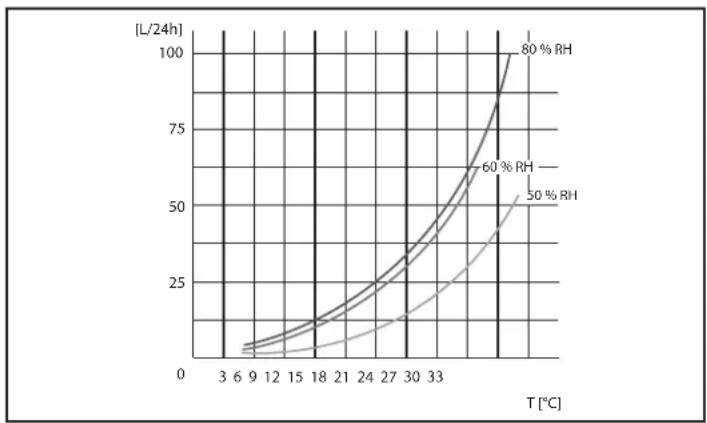

GRAFICO DELLE PRESTAZIONI

(dati solo indicativi)

Gli elettrodomestici e gli apparecchi elettrici fuori uso non devono essere smaltiti come rifiuti domestici. Utilizzare gli appositi centri di consegna e riciclaggio, se

del caso.

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persone esperte.

L'apparecchio contiene refrigerante R134A nella quantità indicata nella precedente tabella. Non scaricare il gas R134A nell'atmosfera: R134A è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 1300.

DICHIARAZIONE DI CONFORMITA

CE

Noi sottoscritti, PVG Holding B.V.

Euterpehof 20

che il seguente prodotto risponde ai pertinenti requisiti di base sulla sicurezza e tutela della salute previsti dalle Direttive CE di riferimento in base a disegno e tipo:

Descrizione del prodotto: Deumidificatore

Marca del prodotto: Tectro

Riferimento del prodotto: TD 210

Direttive CE di pertinenza: Direttiva CE sulle basse tensioni (LVD): 2006/95/CE

Direttiva CE sulla Compatibilità

Norma comunitaria RoHS

(direttiva 2002/95/CE)

Riferimenti Normativi:

Bassa tensione: EN 60335-2-40: A2: 2009

EN 62233: 2008

Compatibilità elettromagnetica: EN 55014-1: 2006

EN 55014-2 / A2:2009

EN 61000-3-2: 2006

EN 61000-3-3: 2008

Data: Maggio 2011

Firma del legale rappresentante:

Ing. J.O.S Groenevelt
