KÄYTTÖOHJE TD210 TECTRO

Haluamme onnitella sinua tämän kosteudenpoistajan ostosta. Olet hankkinut

pitkään.

Valmistaja antaa kahden vuoden takuun mahdollisista materiaali- tai valmistusvioista.

Ystävällisin terveisin,

PVG Holding B.V.

1 LUE ENSIN KÄYTTÖOHJE.

2 JOS OLET EPÄVARMA, OTA YHTEYS JÄLLEENMYYJÄN.

FIN

42

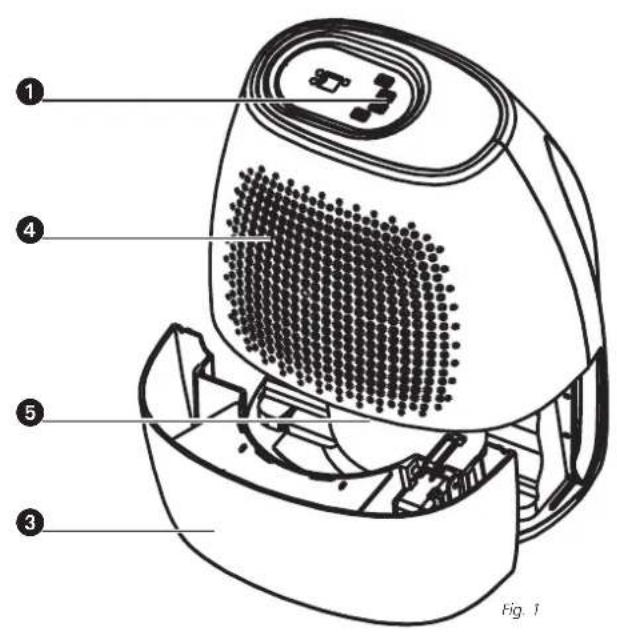

① Merkkivalot
② Kuivan ilman poistoputki
③ Irrotettava vesisäiliö
④ Kostean ilman tuloaukko
⑤ Ilmansuodatin

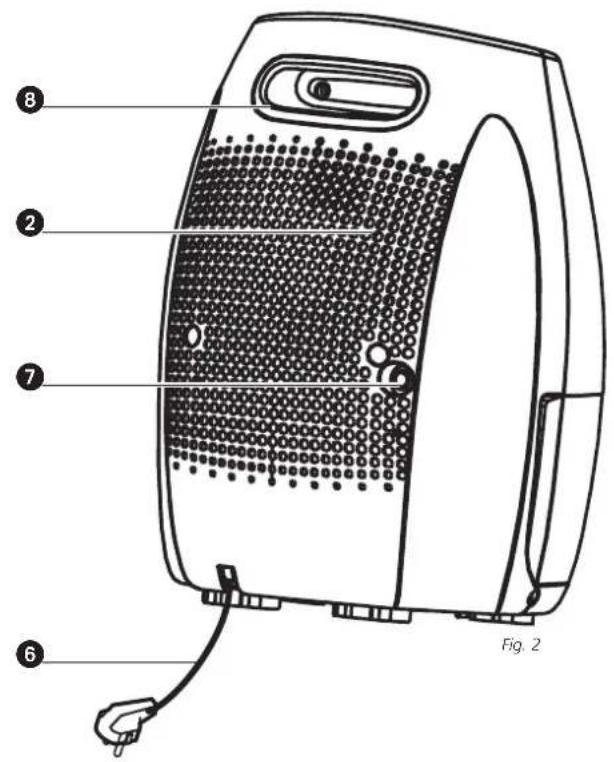

6 Poistonokka (ø 13 mm) ja korkki
7 Pistoke ja johto
8 Kahva

⑧ ② ⑦ ⑥ Fig. 2

FIN

43

TURVAOHJEET

Asennuksen pitää tapahtua täysin paikallisten ohjeiden, määräysten ja normien mukaisesti. Laite soveltuu käytettäväksi vain sisätiloissa kuivissa paikoissa. Tarkista verkkojännite. Tämä laite soveltuu vain maadoitettuun pistorasiaan, jonka jännite on 230 V./ \~50 Hz. Tämä tuote on tarkoitettu ainoastaan kosteudenpoistoon kotitalouskäyttöön sisätiloissa.

YLEISTÄ

tehokkuuden aikaansaamiseksi.

TÄRKEÄÄ

kaikki on kunnossa.

vettä ei sitä saa upottaa veteen.

FIN

44

vaihdat osan.

≥40cm ≥20cm ≥20cm ≥20cm ≥20cm

Fig. 3

HUOMIO!

anna johdon joutua puristuksiin ja vältä kosketusta terävien reunojen kanssa.

KÄYTTÖPANEELIN MERKKIVALOT

automaattisesti.

Kun tämä valo palaa, laite on toiminnassa.

Haluttaessa on mahdollista kiinnittää poistoletku laitteeseen jatkuvaa ulkoista

Jatkuva vedenpoisto

1 Irrota laitteen takaosassa oleva kumitulppa (a) ja laita se talteen.
2 Liitä vesiletku laitteen vedenpoistoaukkoon (fig 5). Varmista, että vesiletku ja laitteen vedenpoistoaukon välinen liitos on tiivis, eikä vettä pääse vuotamaan.
3 Vie vesiletkun pää viemäriin tai vastaavaan poistoaukkoon. Viemärin on oltava laitteen poistoaukkoa alempana.
4 asenna vesiletkua näin (fig 6 + 7).
5 Kun jatkuvaa vedenpoistoa ei enää tarvita, irrota vedenpoistoletku liitännästä ja kiinnitä vedenpoistoaukon tulppa takaisin paikalleen.

Fig. 6: Älä estä veden valumista nostamalla letkua

Älä estä veden valumista taivuttamalla letkua

PUHDISTUS

Kosteudenpoistaja on sammutettava ennen puhdistusta. Irrota sitten pistoke pistorasiasta.

ULKOPUOLI

märäksi.

FIN

46

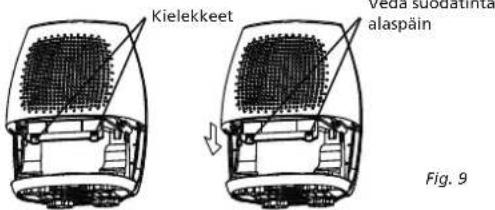

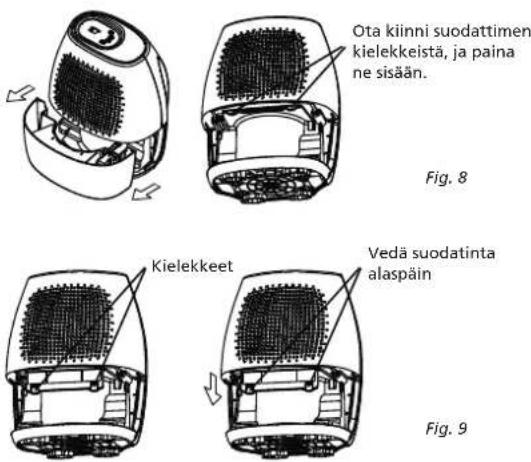

ILMANSUODATIN

1 9).

2

(fig. 10).

Ota kiinni suodattimen kielekkeistä, ja paina ne sisään.

Vedä suodatinta alaspäin

Paina kielekkeet sisään ja työnnä suodatinta ylöspäin

Fig. 10

VARASTOINTI

1
2 Puhdista ilmansuodatin.
3

FIN

47

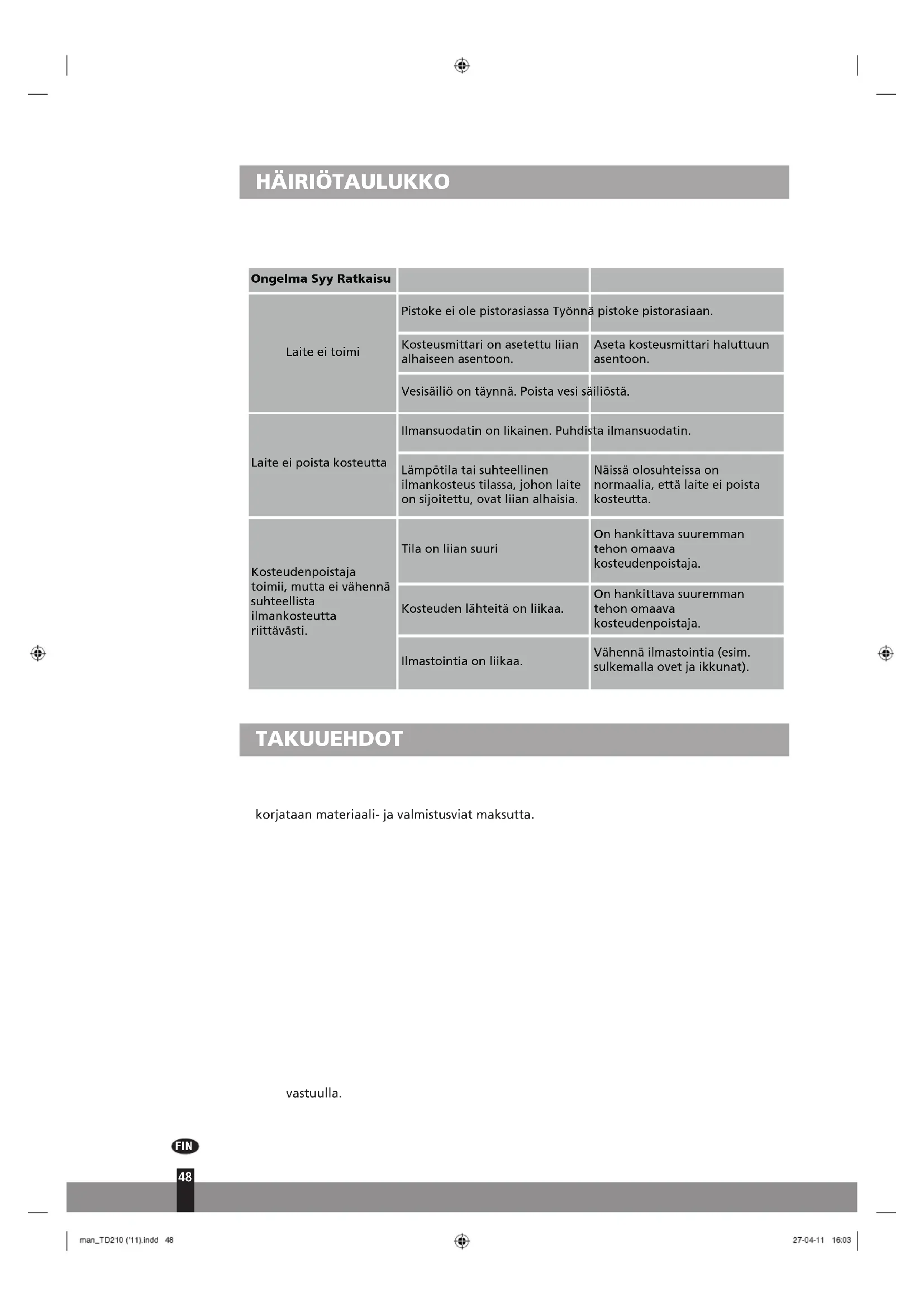

HÄIRIÖTAULUKKO

Ongelma Syy Ratkaisu
Laite ei toimi	Pistoke ei ole pistorasiassa Työnnä	pistoke pistorasiaan.
	Kosteusmittari on asetettu liian alhaiseen asentoon.	Aseta kosteusmittari haluttuun asentoon.
	Vesisäiliö on täynnä. Poista vesi säiliöstä.
Laite ei poista kosteutta	Ilmansuodatin on likainen. Puhdista ilmansuodatin.
	Lämpötila tai suhteellinen ilmankosteus tilassa, johon laite on sijoitettu, ovat liian alhaisia.	Näissä olosuhteissa on normaalia, että laite ei poista kosteutta.
Kosteudenpoistaja toimii, mutta ei vähennä suhteellista ilmankosteutta riittävästi.	Tila on liian suuri	On hankittava suuremman tehon omaava kosteudenpoistaja.
	Kosteuden lähteitä on liikaa.	On hankittava suuremman tehon omaava kosteudenpoistaja.
	Ilmastointia on liikaa.	Vähennä ilmastointia (esim. sulkemalla ovet ja ikkunat).

TAKUUEHDOT

korjataan materiaali- ja valmistusviat maksutta.

vastuulla.

FIN

48

TEKNISET TIEDOT

Malli		TD 210
Mitattu teho kW 0,24
Verkkojännite V / Hz / Ph 230 / 50 / 1
Virranvoimakkuus A 1,4
Kosteudenpoistoteho (kosteudenpoisto lämpötilan ja kosteuden ollessa 32°C, 80 % RH)	L / 24h 10
Kosteudenpoistoteho (kosteudenpoisto lämpötilan ja kosteuden ollessa 27°C, 60 % RH)	L / 24h 5,7
Vesisäiliön tilavuus L 1,7
Ilmanvirtaus (nim.) * m	^3 /h 120
Tiloihin kooltaan *	m^3	40 - 60
Käyttölämpötila	°C 5 - 35
Kompressorin tyyppi		Mäntä
Kylmäaineen tyyppi / määrä	r / gr	R134a / 90
Paine sisääntulo / ulosmeno	bar	12 / 24 (max. 25)
Mitat (l x s x k)	mm	350 x 275 x 452
Nettopaino	kg	11
Bruttopaino	kg	12
Melutaso	dB(A)	45
Suojaluokka	IP X0
Varokkeet		3,15A/250V

Valmistajalla on oikeus tehdä muutoksia niistä etukäteen ilmoittamatta.

FIN

49

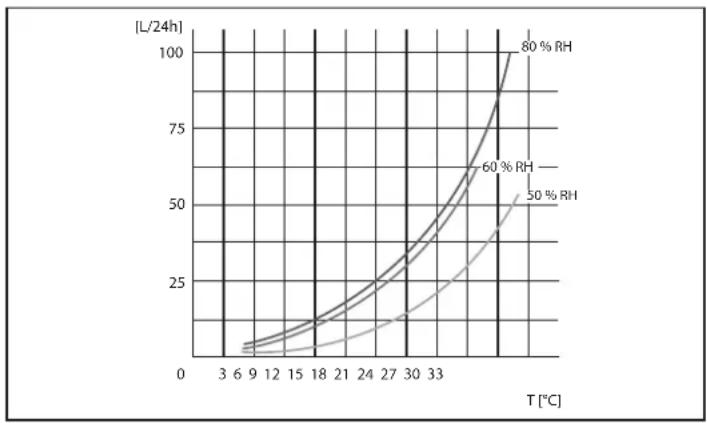

TEHOKAAVIO

(arvot ovat viitteelliset)

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

Tämä laite sisältää R134A-kylmäainetta edellä olevan taulukon mukaisen määrän. R134A-kylmäainetta ei saa vapauttaa ulkoilmaan. R134A on fluoroitu kasvihuone-kaasu, jonka GWP-indeksi on 1300.

VAATIMUSTENMUKAISUUSVAKUUTUS

CE

Me, PVG Holding B.V.

Euterpehof 20

vakuutamme yksinomaan omalla vastuulla,

että seuraava tuote täyttää rakenteeltaan ja tyypiltään EU-direktiivien turvallisuusvaa-

timukset sekä on seuraavien standardien vaatimusten mukainen:

Tuotekuvaus: Kosteudenpoistaja

Tuotemerkki: Tectro

Tuotenumero: TD 210

Sovellettavat EY-direktiivit: EY:n pienjännitedirektiivi (LVD):

2006/95/EY

EY:n direktiivi sähkömagneettisesta

yhteensopivuudesta (EMC): 2004/108/EY

EY:n RoHS-direktiivi

2002/95/EY

Noudatetut standardit:

Pienjännite: EN 60335-2-40: A2:2009

EN 62233: 2008

Sähkömagneettinen yhteensopivuus: EN 55014-1: 2006

EN 55014-2: / A2:2009

EN 61000-3-2: 2006

EN 61000-3-3: 2008

Päivämäärä: Toukokuu 2011

Valtuutetun henkilön allekirjoitus:

Insinööri J.O.S Groenevelt

Hankinta- ja kehityspäällikkö

FIN
