Tuotetyyppi	Ilmankuivaaja
Merkki	Tectro
Malli	TD 10
Mitat (L x S x K)	295 x 280 x 440 mm
Nettopaino	11,5 kg
Bruttopaino	13,0 kg
Syöttöjännite	220-240 V, 50 Hz, 1-vaihe
Ottoteho	0,22 kW
Sähkövirta	1,6 A
Kuivauskapasiteetti	10 l/vrk (32 °C, 80 % RH)
Vesisäiliön tilavuus	1,1 l
Suositeltu käsittelytilavuus	40–60 m³
Käyttölämpötila	5–32 °C
Automaattinen sulatus	Kyllä
Säädettävä hygrostaatti	Kyllä (Normaalista Maksimiin)
Kompressorityyppi	Mäntä
Kylmäaine	R134A, 160 g
Äänitaso	40 dB(A)
Suojausluokka	IP20
Sulake	250 V, T6,3 A
Jatkuva vedenpoisto	Mahdollinen (letku ø 13 mm)
Ilmansuodatin	Pestävä, puhdistus 2 viikon välein
Takuu	2 vuotta

Usein kysytyt kysymykset - TD 10 TECTRO

Miten puhdistan Tectro TD 10:n ilmansuodattimen?

Poista vesisäiliö, kallista laitetta hieman taaksepäin ja irrota suodatin. Puhdista se imurilla tai puhtaalla vedellä. Kuivaa huolellisesti ennen takaisinasennusta. Älä koskaan käytä laitetta ilman suodatinta.

Mitä tehdä, kun säiliön täyttömerkkivalo syttyy?

Laite sammuu automaattisesti. Tyhjennä vesisäiliö, aseta se takaisin oikein laitteeseen. Ilmankuivaaja käynnistyy automaattisesti uudelleen.

Voiko Tectro TD 10:ssä käyttää jatkuvaa vedenpoistoa?

Kyllä. Irrota takana oleva tulppa, poista kumitulppa, liitä poistoletku (ø 13 mm) ja aseta toinen pää viemäriin tai poistokaivoon. Varmista, että letku on laskevassa kaltevuudessa.

Miksi Tectro TD 10 -ilmankuivaajani ei toimi?

Tarkista, että laite on kytketty pistorasiaan, hygrostaatti ei ole liian alhaalla, vesisäiliö ei ole täynnä ja se on asetettu oikein. Jos sulatusmerkkivalo palaa, odota sulatusjakson päättymistä.

Miksi laite ei kuivaa tarpeeksi?

Tämä voi johtua liian alhaisesta huoneenlämpötilasta (<5 °C) tai alhaisesta suhteellisesta kosteudesta. Varmista, että suodatin on puhdas ja että huone ei ole liian suuri laitteen kapasiteetille (40–60 m³). Vähennä ilmanvaihtoa sulkemalla ikkunat ja ovet.

Miten säädän hygrostaattia Tectro TD 10:ssä?

Käännä säätönuppia: 'Maksimi'-asennossa laite käy jatkuvasti, 'Normaali'-asennossa se ylläpitää noin 50 %:n suhteellista kosteutta; kun taso saavutetaan, laite pysähtyy ja käynnistyy uudelleen automaattisesti, kun kosteus nousee.

Mitä sulatuksen merkkivalo tarkoittaa?

Tämä valo ilmaisee, että sulatustoiminto on käynnissä estääkseen jään muodostumisen laitteen sisällä. Se on normaalia, odota jakson loppua.

Miten ilmankuivaaja säilytetään käyttämättömänä?

Irrota laite pistorasiasta, tyhjennä ja kuivaa säiliö, puhdista ilmansuodatin, säilytä laite kuivassa, pölyltä suojatussa paikassa, mieluiten suojapussissa.

Mitkä ovat tärkeimmät turvatoimet?

Kytke aina maadoitettuun pistorasiaan. Älä koskaan käytä jatkojohtoa. Älä peitä ilmaritilöitä. Älä suihkuta vettä laitteen päälle. Irrota pistoke ennen puhdistusta. Jos virtajohto on vaurioitunut, anna ammattilaisen vaihtaa se.

Mikä on Tectro TD 10:n takuu?

Ilmankuivaajalla on 2 vuoden takuu ostopäivästä alkaen valmistus- tai materiaalivirheiden varalta. Takuu ei kata vaurioita, jotka johtuvat virheellisestä käytöstä. Säilytä alkuperäinen ostotodistus.

KÄYTTÖOHJE TD 10 TECTRO

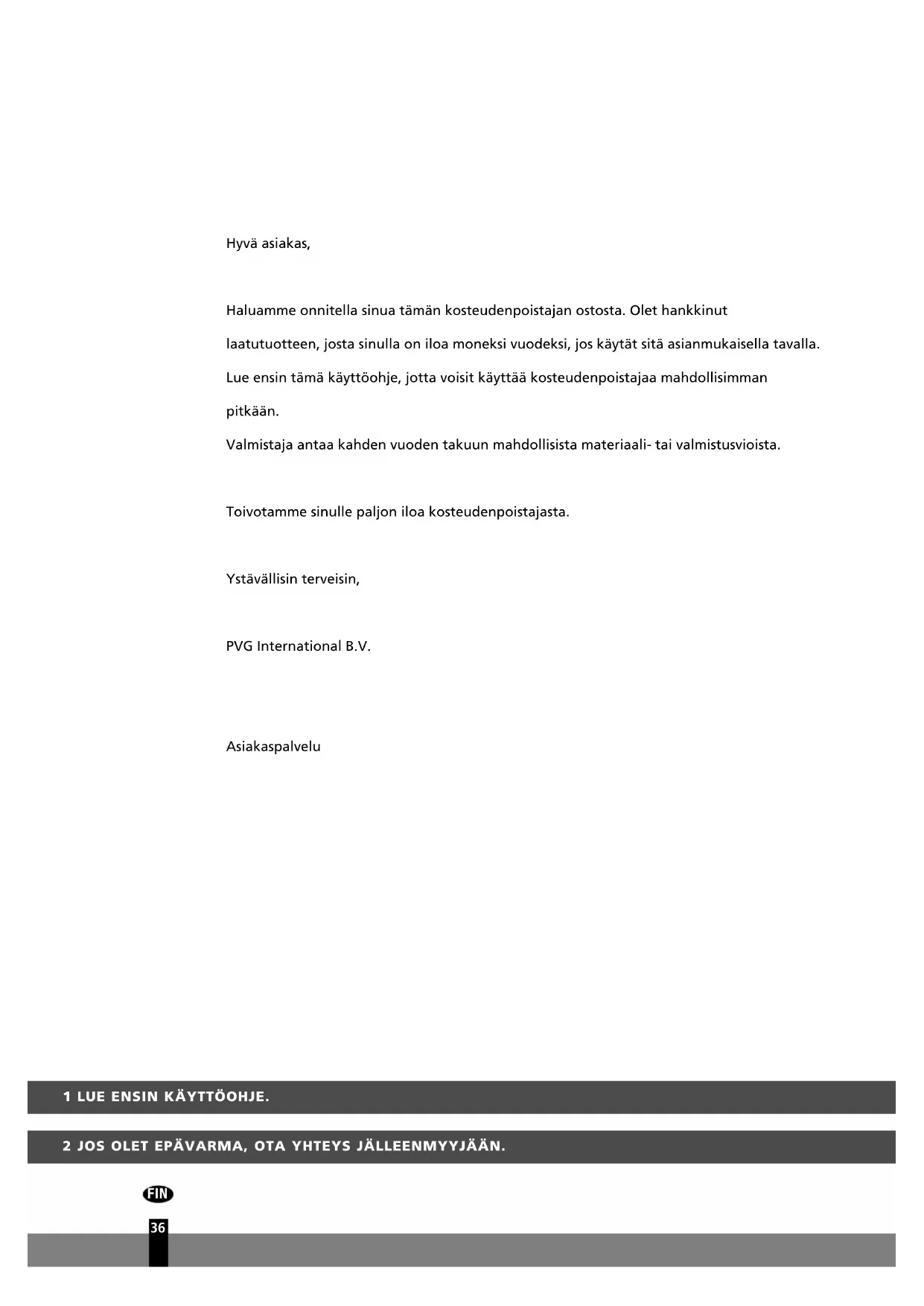

Haluamme onnitella sinua tämän kosteudenpoistajan ostosta. Olet hankkinut

laatutuotteen, josta sinulla on iloa moneksi vuodeksi, jos käytät sitä asianmukaisella tavalla.

Lue ensin tämä käyttöohje, jotta voisit käyttää kosteudenpoistajaa mahdollisimman

pitkään.

Valmistaja antaa kahden vuoden takuun mahdollisista materiaali- tai valmistusvioista.

Toivotamme sinulle paljon iloa kosteudenpoistajasta.

Ystävällisin terveisin,

PVG International B.V.

Asiakaspalvelu

1 LUE ENSIN KÄYTTÖOHJE.

2 JOS OLET EPÄVARMA, OTA YHTEYS JÄLLEENMYYJÄN.

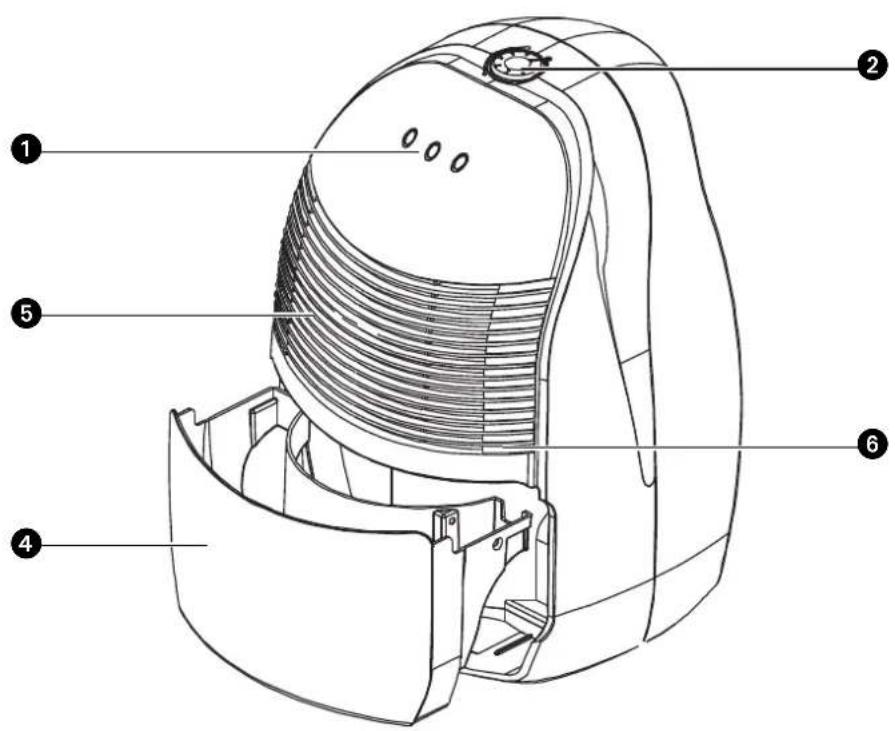

① Merkkivalot
② Säätönuppi/kosteusmittari
③ Kuivan ilman poistoputki
4 Irrotettava vesisäiliö
⑤ Kostean ilman tuloaukko
6 Ilmansuodatin
⑦ Poistonokka (ø 13 mm) ja korkki
8 Pistoke ja johto
9 Kahva

TURVAOHJEET

Asennuksen pitää tapahtua täysin paikallisten ohjeiden, määräysten ja normien mukaisesti. Laite soveltuu käytettäväksi vain sisätiloissa kuivissa paikoissa. Tarkista verkkojännite. Tämä laite soveltuu vain maadoitettuun pistorasiaan, jonka jännite on 220-240 V./ 50 Hz.

YLEISTÄ

• Optimaalisen tuloksen aikaansaamiseksi laitetta ei saa asettaa liian lähelle lämpöpatteria tai muuta lämmönlähdettä.
• Huolehdi siitä, että kaikki ikkunat on suljettu parhaan mahdollisen tehokkuuden aikaansaamiseksi.
• Kosteudenpoiston tehokkuus riippuu huoneen lämpötilasta ja ilmankosteudesta. On normaalia, että alhaisissa lämpötiloissa poistuu vähemmän kosteutta.
• Huolehdi siitä, että ilmansuodatin on puhdas. Tällä tavalla vältetään turha energiankäyttö ja varmistetaan optimaalinen tulos.
• Jos pistoke on irrotettu pistorasiasta, laite käynnistyy uudelleen vasta kolmen minuutin kuluttua. Automaattien viive suojaa kompressoria.

TÄRKEÄÄ

Laite TÄYTYY aina kytkeä maadoitettuun pistorasiaan. Jos pistorasia ei ole maadoitettu, laitetta ei saa liittää siihen. Pistokkeen on aina oltava helposti saatavilla, kun laite on käytössä. Lue käyttöohje huolellisesti ja noudata ohjeita.

Tarkista ennen laitteen kytkemistä että:

• verkkojännite vastaa tyyppikilvessä ilmoitettua jännitettä;
• pistorasia ja virtalähde soveltuvat laitteelle;
• johdon pistoke sopii pistorasiaan;
• laite on vakaalla ja tasaisella alustalla.

Anna ammattitaitoisen asentajan tarkistaa sähkölaitteisto, jos et ole varma siitä, että kaikki on kunnossa.

• Tämä laite on valmistettu CE-turvanormien mukaisesti. Silti on noudatettava varovaisuutta, kuten jokaisen sähkölaitteen kanssa.
• Älä peitä koskaan ilman tulo- ja poistoaukkoa.
• Tyhjennä vesisäiliö ennen kuin siirrät laitteen toiseen paikkaan.
• Älä anna laitteen joutua koskaan kosketuksiin kemikaalien kanssa.
• Laite ei saa koskaan joutua kosketuksiin veden kanssa, siihen ei saa ruiskuttaa vettä ei sitä saa upottaa veteen.
• Älä työnnä mitään esineitä laitteen aukkoihin.
• Ota aina ensin pistoke pistorasiasta ennen kuin puhdistat laitetta tai sen osaa tai vaihdat osan.
• Älä käytä KOSKAAN jatkojohtoa. Jos käytössäsi ei ole maadoitettua pistorasiaa, anna valtuutetun sähköasentajan asentaa sellainen.

• Ole turvallisuussyistä aina varovainen, kun laitteen lähellä on lapsia, kuten kaikkien sähkölaitteiden kanssa.

• Anna mahdolliset korjaukset aina valtuutetun asentajan tai jälleenmyyjän tehtäväksi. Noudata huolto-ohjeita.

• Irrota pistoke aina pistorasiasta, jos laitetta ei käytetä.
• Vain jälleenmyyjä tai valtuutettu asentaja/huoltoliike saa vaihtaa vahingoittuneen sähköjohdon.

HUOMIO!

• Älä käytä laitetta koskaan, jos johto tai pistoke ovat vahingoittuneet. Älä anna johdon joutua puristuksiin ja vältä kosketusta terävien reunojen kanssa.
• Jos ohjeita ei noudateta, laitteen takuu voi raueta.

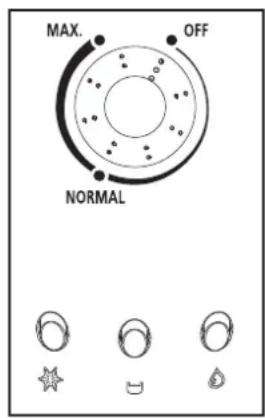

KÄYTTÖPANEELIN MERKKIVALOT

Tämä lamppu syttyy sen merkiksi, että sulatustoiminto on käynnistynyt. Se on tarpeen, jotta vältettäisiin liiallinen jäänmuodostus laitteeseen.

Tämä lamppu syttyy sen merkiksi, että vesisäiliö on täynnä. Laite sammu automaattisesti.

Kun tämä valo palaa, laite on toiminnassa.

KÄYTTÖ

1 Varmista, että kosteusmittari on asennossa "OFF" ennen kuin työnnät pistokkeen pistorasiaan.
2 Varmista, että vesisäiliö on asennettu oikein. Jos käytät laitetta ensimmäistä kertaa ja -valo syttyy, ota vesisäiliö laitteesta ja asenna se uudelleen oikein.
3 Kierrä säätönuppi haluamaasi asentoon. Kosteusmittaria voi säätää portaattomasti. Aseta kosteusmittari asentoon "normal", tällöin ilman suhteellinen kosteus on noin 50 % ja elinympäristö on miellyttävä.

Laite aloittaa kosteudenpoiston, kun ilmankosteus huoneessa on säädettyä arvoa suurempi.

Kun säädetty arvo on saavutettu, laite sammuu automaattisesti ja käynnistyy taas, kun huoneen ilmankosteus nousee.

Kun kosteusmittari asetetaan asentoon "MAX", laite toimii jatkuvasti.

4 Kierrä säätönuppi asentoon "OFF" sammuttaaksesi laitteen.

VEDENPOISTO

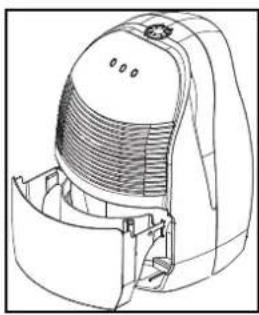

Kun vesisäiliö on täynnä, valo syttyy ja kosteudenpoistaja sammuu automaattisesti. Tyhjennä säiliö ja asenna se oikein takaisin. Laite käynnistyy taas.

Haluttaessa on mahdollista kiinnittää poistoletku laitteeseen jatkuvaa ulkoista vedenpoistoa varten. Toimi seuraavasti:

1 Kierrä takana oleva korkki irti.
2 Irrota kuminen tulppa poistonokasta.
3 Kytke poistoletku ja varmista, että sen pää on alempana kuin liitäntäkohta. Jos näin ei ole, vesi ei poistu ja voi syntyä vesivahinko.
4 Aseta poistoletkun pää viemäriin.

Jos et halua jatkuvaa vedenpoistoa, irrota poistoletku laitteesta. Aseta kuminen tulppa taas poistonokkaan ja kierrä korkki kiinni. Varmista, että vesisäiliö on asennettu oikein.

PUHDISTUS

Kosteudenpoistaja on sammutettava ennen puhdistusta. Irrota sitten pistoke pistorasiasta.

ULKOPUOLI

Puhdista ulkopuoli pehmeällä, kuivalla liinalla. Mikäli laite on erittäin likainen, voit käyttää mietoa pesuainetta. Pyyhi sitten hieman kostealla liinalla. Älä ruiskuta laitetta koskaan märäksi.

ILMANSUODATIN

Käytettäessä laitetta säännöllisesti suodatin voi tukkeutua pölyn vaikutuksesta. Siksi suodatin on puhdistettava kahden viikon välein seuraavasti:

1 Irrota vesisäiliö laitteesta. Kallista laitetta hieman taakse ja ota suodatin irti.
2 Puhdista suodatin pölynimurilla tai vedellä. Kuivaa suodatin ja aseta se takaisin paikalleen. Huolehdi siitä, että suodatin on kuiva. Aseta vesisäiliö takaisin paikalleen.

Älä käytä laitetta koskaan ilman ilmansuodatinta.

VARASTOINTI

Jos laitetta ei käytetä pitkään aikaan, on paras menetellä seuraavasti:

1 Irrota pistoke pistorasiasta ja tyhjennä vesisäiliö. Anna säiliön ja laitteen kuivua hyvin.
2 Puhdista ilmansuodatin.
3 Varastoi laite pölyttömään tilaan ja peitä se muovilla.

HÄIRIÖTAULUKKO

Ennen teknisen avun pyytämistä on tarkistettava seuraavat seikat:

Ongelma Syy Ratkaisu
Laite ei toimi	Pistoke ei ole pistorasiassa Työnnä	pistoke pistorasiaan.
	Kosteusmittari on asetettu liian alhaiseen asentoon.	Aseta kosteusmittari haluttuun asentoon.
	Vesisäiliö on täynnä. Poista vesi säiliöstä.
	Vesisäiliötä ei ole asennettu oikein.	Aseta vesisäiliö paikalleen oikein.
Laite ei poista kosteutta	Ilmansuodatin on likainen. Puhdista ilmansuodatin.
	Lämpötila tai suhteellinen ilmankosteus tilassa, johon laite on sijoitettu, ovat liian alhaisia.	Näissä olosuhteissa on normaalia, että laite ei poista kosteutta.
Kostudenpoistaja toimii, mutta ei vähennä suhteellista ilmankosteutta riittävästi.	Tila on liian suuri	On hankittava suuremman tehon omaava kosteudenpoistaja.
	Kosteuden lähteitä on liikaa.	On hankittava suuremman tehon omaava kosteudenpoistaja.
	Ilmastointia on liikaa.	Vähennä ilmastointia (esim. sulkemalla ovet ja ikkunat).

TAKUUEHDOT

Kosteudenpoistajan takuu on kaksi vuotta ostopäivästä lähtien. Tämän ajan kuluessa korjataan materiaali- ja valmistusviat maksutta.

Tässä yhteydessä pätee seuraava:

• Takuu ei korvaa mitään muita vahinkoja, mukaan lukien välilliset vahingot.
• Osien korjaus tai vaihto takuun voimassaoloaikana ei pidennä takuuaikaa.
• Takuu raukeaa, mikäli laitteeseen on tehty muutoksia, on käytetty muita kuin alkuperäisiä osia tai kolmas osapuoli on tehnyt siihen korjauksia.
• Osat, joiden kuluminen on normaalia, eivät kuulu takuun piiriin.
• Takuu on voimassa vain, jos esitetään alkuperäinen, päivämäärällä varustettu ostokuitti, johon ei ole tehty muutoksia.
• Takuu ei korvaa vahinkoa, joka on aiheutunut käyttöohjeen vastaisten toimien suorittamisesta tai laiminlyönnistä.
• Lähetyskulut ja laitteen tai sen osien lähettämisestä aiheutuva riski ovat aina ostajan vastuulla.

Tarpeettomien kulujen välttämiseksi on suositeltavaa lukea aina ensin käyttöohje huolellisesti. Jos siitä ei ole apua, vie laite korjattavaksi jälleenmyyjälle.

Viallisia sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Huolehdi kierrätyksestä mahdollisuuksien mukaan. Pyydä tarvittaessa asiantuntevia kierrätysneuvoja kunnan viranomaiselta tai jälleenmyyjältä.

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

Tämä laite sisältää R134a-kylmäainetta edellä olevan taulukon mukaisen määrän. R134a-kylmäainetta ei saa vapauttaa ulkoilmaan. R134a on fluoroitu kasvihuone-kaasu, jonka GWP-indeksi on 1300.

TEKNISET TIEDOT

Malli		TD 10
Mitattu teho kW 0,22
Verkkojännite V / Hz / Ph 220-240 / 50 / 1
Virranvoimakkuus A		1,6
Kosteudenpoistoteho * L / 24h 10
Vesisäiliön tilavuus	L	1,1
Ilmanvirtaus (nim.) **	m^3/h	100
Tiloihin kooltaan **	m^3	40 - 60
Käyttölämpötila	°C	5 - 32
Automaattinen sulatus		kyllä
Kosteusmittari		kyllä
Kompressorin tyyppi		Mäntä
Kylmäaineen tyyppi / määrä	r / gr	R134A / 160
Mitat (l x s x k)	mm	205 x 280 x 440
Nettopaino	kg	11,5
Bruttopaino	kg	13,0
Melutaso	dB(A)	40
Suojaluokka	IP	IP 20
Varokkeet		250V, T6,3A

* kosteudenpoisto lämpötilan ja kosteuden ollessa 32°C, 80 % RH
** käytettävä viitteenä

Valmistajalla on oikeus tehdä muutoksia niistä etukäteen ilmoittamatta.

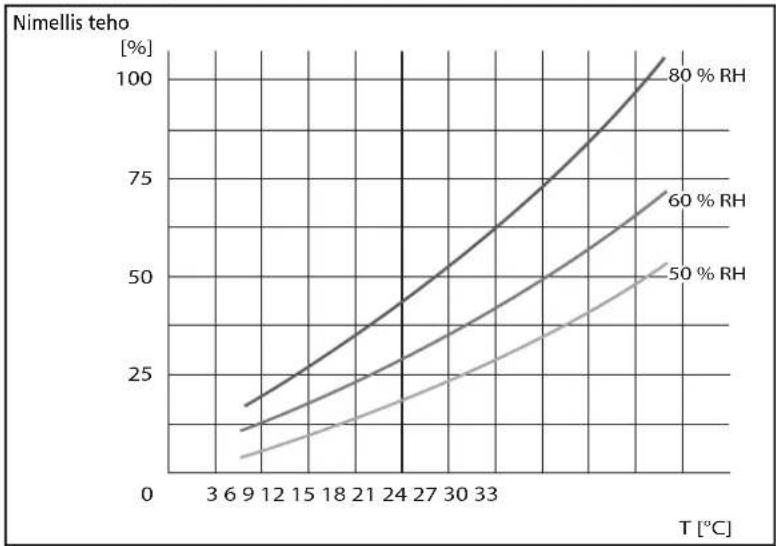

TEHOKAAVIO

(arvot ovat viitteelliset)
