BRUGSANVISNING TD 10 TECTRO

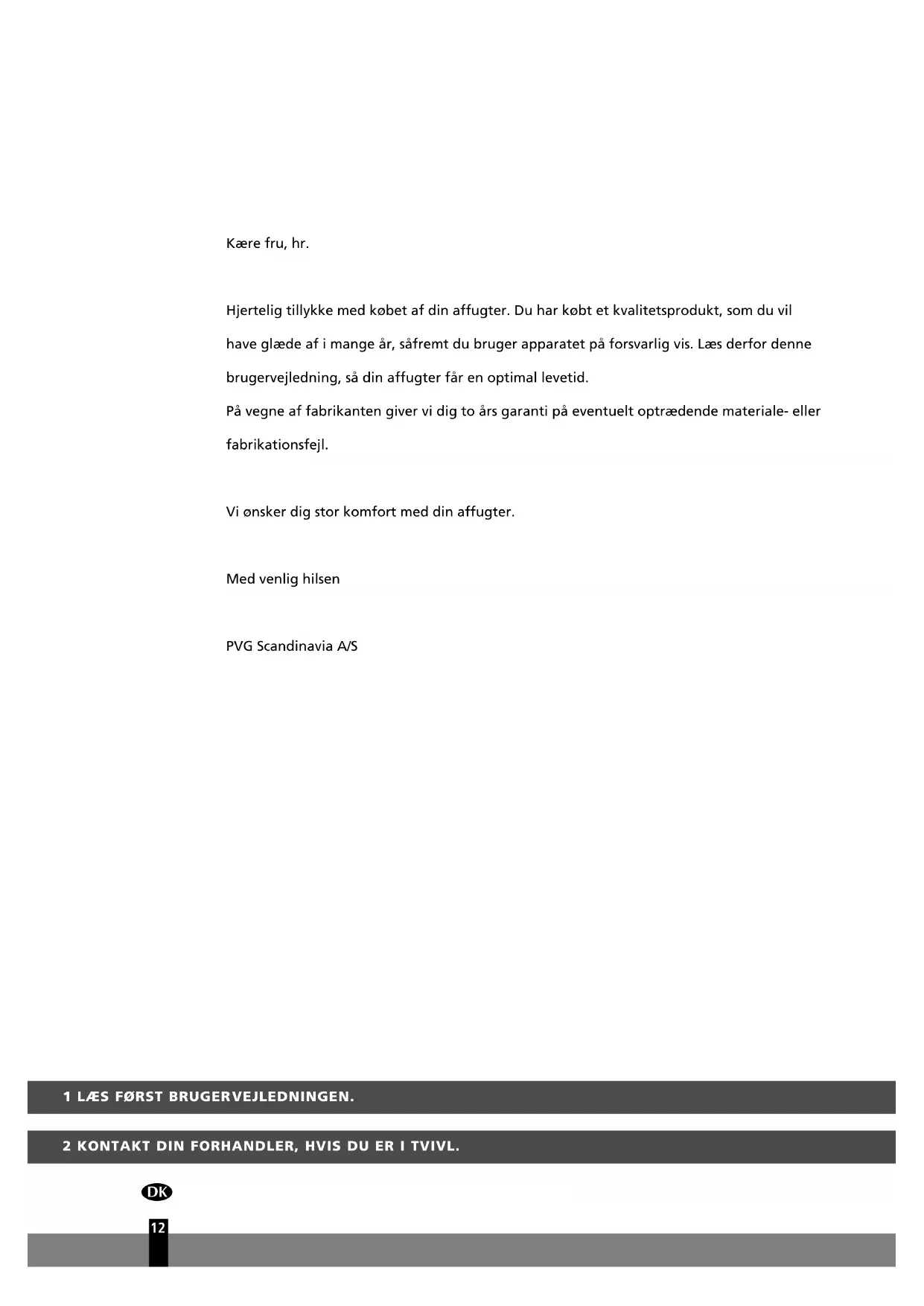

Hjertelig tillykke med købet af din affugter. Du har købt et kvalitetsprodukt, som du vil have glæde af i mange år, såfremt du bruger apparatet på forsvarlig vis. Læs derfor denne brugervejledning, så din affugter får en optimal levetid.

På vegne af fabrikanten giver vi dig to års garanti på eventuelt optrædende materiale- eller fabrikationsfejl.

Vi ønsker dig stor komfort med din affugter.

Med venlig hilsen

PVG Scandinavia A/S

1 LÆS F∅RST BRUGERVEJLEDNINGEN.

2 KONTAKT DIN FORHANDLER, HVIS DU ER I TVIVL.

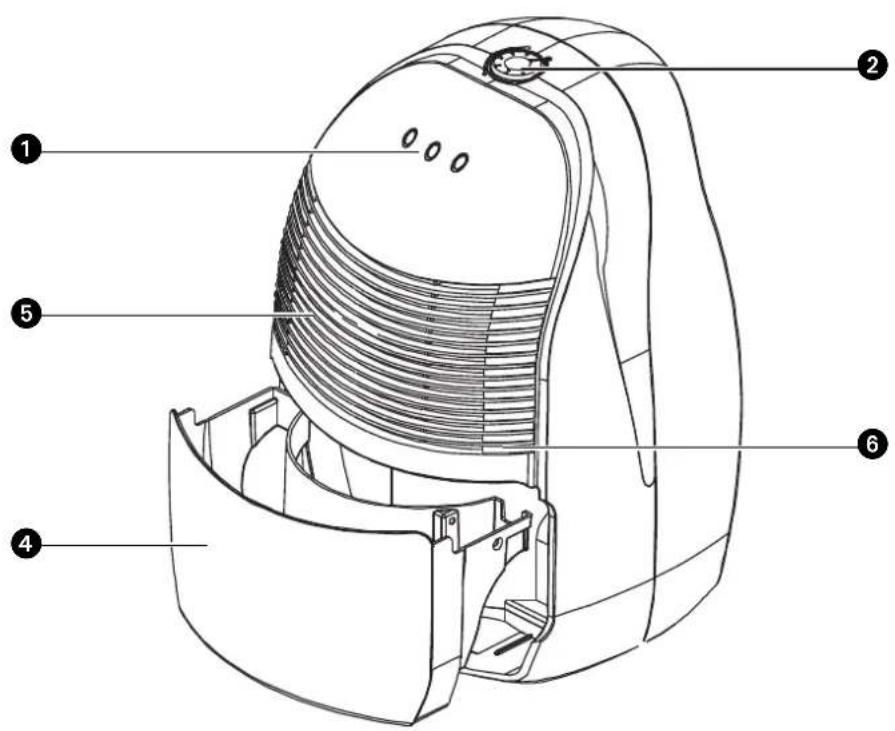

① Betjeningspanel
② Justeringsknap/hygrostat
③ Udblæsning af tør luft
④ Udtagelig vandbeholder
⑤ Indsugning af fugtig luft
6 Luftfilter
⑦ Vandafledningsstuds (ø 13 mm) med låg
8 Stik og ledning
9 Håndtag

SIKKERHEDSFORSKRIFTER

Installationen skal være udført helt i overensstemmelse med lokalt gældende forskrifter, bestemmelser og standarder. Apparatet er kun beregnet til indendørs brug på tørre steder. Kontroller netspændingen. Dette apparat er kun egnet til en effektivt jordet stikkontakt, tilslutningsspænding 220-240 V./ 50 Hz.

GENERELLE

• For at få et optimalt resultat skal apparatet ikke stå for tæt på en radiator eller andre varmekilder.
• Sørg for, at alle vinduer er lukkede, så apparatet virker så hensigtsmæssigt som muligt.
• Affugtningskapaciteten er afhængig af temperaturen og luftfugtigheden i lokalet. Det er normalt, at der ikke fjernes så meget fugt ved en lav temperatur.
• Sørg for, at luftfilteret hele tiden er rent. Herved undgår du unødvendig energiforbrug og sikrer et optimalt resultat.
• Har stikket været taget ud af stikkontakten, og dernæst sat i igen, så starter apparatet efter tre minutter. Den automatiske forsinkelse beskytter kompressoren.

VIGTIGT

Apparatet SKAL altid være tilsluttet til en effektivt jordet stikkontakt. Hvis strømforsyningen ikke er effektivt jordet, må De under ingen omstændigheder tilslutte apparatet. Stikket skal altid være lettilgængeligt, når apparatet er tilsluttet. Læs denne brugsanvisning grundigt igennem og følg anvisningerne heri;

Inden apparatet tilsluttes, skal man kontrollere, at:

• tilslutningsspændingen er i overensstemmelse med den spænding, der er angivet på typepladen;
• stikkontakten og strømforsyningen er egnede til apparatet;
• stikket på ledningen passer ind i stikkontakten;
• apparatet står på et stabilt og plant gulv.

Bed en autoriseret elektriker om at kontrollere den elektriske installation, hvis De ikke er sikker på, at alt er i orden.

• Dette apparat er fremstillet ifølge CE sikkerhedsstandarder. Som ved alle andre elektriske apparater skal man alligevel udvise forsigtighed.
• Luftindtags- og udblæsningsristen må aldrig dækkes til.
• Tøm vandbeholderen, før De flytter apparatet.
• Apparatet må aldrig komme i kontakt med kemikalier.
• Apparatet må aldrig komme i kontakt med vand, sprøjtes på med vand eller sænkes ned i vand.
• Der må ikke stikkes genstande ind i apparatets åbninger.

• Tag altid stikket ud af stikkontakten, før apparatet eller en del af apparatet skal rengøres eller udskiftes.

• Tilslut ALDRIG apparatet med en forlængerledning. Hvis der ikke forefindes en egnet effektivt jordet stikkontakt, skal De lade sådan en installere af en autoriseret elektriker.

• I lighed med alle andre elektriske apparater skal man af sikkerhedsgrunde altid være forsigtig, hvis børn opholder sig i nærheden af dette apparat.
• Lad altid eventuelle reparationer udføre af en autoriseret servicemontør eller Deres leverandør. Følg vedligeholdelsesanvisningerne.
• Tag altid apparatets stik ud af stikkontakten, når apparatet ikke er i brug.
• En beskadiget netledning må kun udskiftes af leverandøren eller en autoriseret person hhv. kundeservice.

BEMÆRK!

• Brug aldrig apparatet, hvis netledningen eller stikket er beskadigede. Ledningen må aldrig sættes i klemme og kontakt med skarpe kanter skal undgås.
• Hvis anvisningerne ikke følges, kan dette medføre at garantien på apparatet bortfalder.

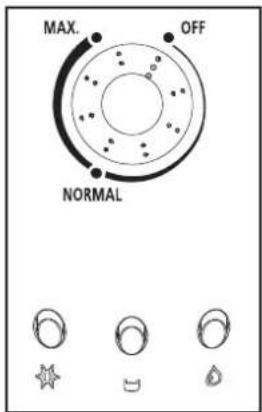

KONTROLLAMPER BETJENINGSPANEL

Lampen begynder at lyse for at angive, at optøningsfunktionen er startet.

Det er nødvendigt for at undgå isdannelse i apparatet.

Denne lampe begynder at lyse, när vandbeholderen er fuld. Apparatet slukkes automatisk.

Når denne lampe lyser, er apparatet aktivt.

BETJENING

MAX. OFF NORMAL

1 Sørg for at hygrostaten er på OFF positionen før stikket sættes i stikkontakten.
2 Sørg for, at vandbeholderen er anbragt rigtigt. Hvis du bruger apparatet for første gang, og lampen begynder at lyse, skal du tage vandbeholderen ud af apparatet og anbringe den på sin rigtige plads igen.
3 Drej justeringsknappen i den ønskede position. Hygrostaten kan justeres trinløst. Indstil hydrostaten på 'NORMAL'. Det giver en relativ luftfugtighed på ca. 50 % og sørger for komfortable leveomgivelser.

Apparatet begynder at affugte, hvis luftfugtigheden i lokalet er højere end den indstillede værdi. Når den indstillede værdi nås, slukkes apparatet automatisk for på ny at gå i gang, når luftfugtigheden i lokalet stiger igen.

Ved at sætte hygrostaten på 'MAX.' er apparatet hele tiden i gang.

4 Drej justeringsknappen i positionen 'OFF' for at slukke apparatet.

VANDAFLEDNING

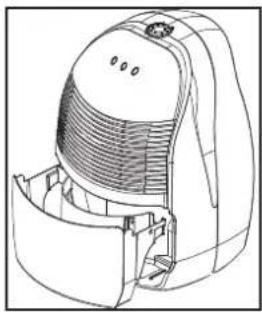

Hvis vandbeholderen er fuld, lyser tampen, og affugteren slukkes automatisk. Tøm beholderen og anbring den på sin rigtige plads igen. Apparatet tændes efterfølgende igen.

Hvis der er behov for det, er det muligt at anbringe en slange på apparatet med henblik på permanent vandafledning. Gør som følgende:

1 Løsn låget på bagsiden.
2 Tag gummiproppen ud af afledningsstudsen.
3 Tilslut en slange og sørg for, at slangens ende ligger lavere end slangens tilslutning. Hvis enden ikke ligger lavere, kan vandet ikke komme ud, og kan der opstå vandoverlast.
4 Læg slangens ende i et afløb.

Hvis du ikke længere ønsker at bruge den permanente vandafledning, skal du koble slangen af apparatet. Anbring gummiproppen i afledningsstudsen igen og drej låget fast. Sørg for at vandbeholderen er anbragt rigtigt.

RENG∅RING

Før du påbegynder rengøringen, skal du slukke affugteren. Tag herefter stikket ud af stikkontakten.

YDERSIDEN

Rengør ydersiden med en blød, tør klud. Hvis apparatet er meget beskidt, kan du bruge et mildt rengøringsmiddel. Tør efterfølgende efter med en lidt fugtig klud.

Apparatet må aldrig sprøjtes vådt.

LUFTFILTER

Ved brug med jævne mellemrum kan filteret blokeres på grund af en ophobning af støv. Derfor skal filteret rengøres som følger hver anden uge:

1 Træk vandbeholderen ud af apparatet. Vip apparatet lidt bagover og tag filteret ud.
2 Støvsug eller vask filteret med vand. Tør filteret af og sæt det på plads. Sørg for at filteret er godt tørt. Sæt vandbeholderen på plads igen.

Brug aldrig apparatet uden luftfilter.

OPBEVARING

Før du beder om teknisk hjælp, kan du selv kontrollere følgende:

1 Tag stikket ud af stikkontakten og tøm beholderen. Lad beholderen og apparatet tørre godt.
2 Rengør luftfilteret.
3 Opbevar apparatet i støvfrie omgivelser, helst dækket til med en plastikpose.

PROBLEM, ÅRSAG OG L∅SNING

Før du beder om teknisk hjælp, skal du selv kontrollere følgende sager:

Problem Årsag Løsning
Apparatet fungerer ikke.	Stikket sidder ikke i stikkontakten.	Stik stikket i stikkontakten.
	Hygrostaten står i en for lav stand.	Drej hygrostaten i den ønskede position.
	Vandbeholderen er fuld. Fjern vandet fra beholderen.
	Vandbeholderen er ikke anbragt rigtigt.	Anbring vandbeholderen i den rigtige position.
Apparatet affugter ikke.	Luftfilteret er beskidt. Rengør luftfilteret.
	Temperaturen eller den relative luftfugtighed i det lokale, hvor apparatet er anbragt, er for lav.	Under disse forhold er det normalt, at apparatet ikke affugter.
Affugteren fungerer, men reducerer ikke i tilstrækkelig grad den relative luftfugtighed.	Lokalet er for stort.	Det anbefales at anbringe en affugter med en større kapacitet.
	Der er for mange fugtkilder.	Det anbefales at anbringe en affugter med en større kapacitet.
	Der er for megen ventilation.	Begræns ventilation (f.eks. luk nogen vinduer eller døre).

GARANTIBETINGELSER

Du får to års garanti på din affugter fra den dag, hvor du køber den. Inden for denne periode bliver alle materiale- og fabrikationsfejl afhjulpet gratis.

I den forbindelse gælder følgende regler:

• Alle yderligere krav på erstatning, inklusive følgeskade, betales ikke.
• Vi afviser udtrykkeligt alle andre krav om skadeserstatning, inkl. følgeskader.
• Reparation eller udskiftning af reservedele inden for garantifristen bevirker ikke at garantien forlænges.
• Garantien gælder ikke, hvis der er foretaget ændringer, monteret ikke originale reservedele, eller hvis udenforstående har udført reparationer på affugteren.
• Reservedele der er udsat for normal slitage er ikke omfattet af garantien.
• Garantien gælder udelukkende mod fremlæggelse af den originale, daterede købsbon og hvis der ingen ændringer er foretaget på den.
• Garantien gælder ikke for skader, der er opstået som følge af handlinger, der afviger fra brugsanvisningen, eller som skyldes forsømmelse.
• Fragtomkostninger og risiko ved forsendelse af affugteren eller dele af denne er altid for købers regning.

For at forhindre unødige udgifter, råder vi dig til altid først omhyggeligt at læse brugsanvisningen. Hvis dette ikke fører til noget resultat, indleveres affugteren til reparation hos forhandleren.

Elektrisk affald bør ikke smides ud sammen med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående genbrug.

Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R134a i den mængde, der er angivet i tabellen ovenfor. R134a må ikke slippes ud i fri luft: R134a er en flourholdig drivhusgas med et globalt opvarmningspotentiale (GWP – Global Warming Potential) på 1.300.

TEKNISKE DATA

Model		TD 10
Energiforbrug kW		0,22
Strømforsyning	V / Hz / Ph	220-240 / 50 / 1
Strømstyrke (nom.)	A	1,6
Affugtningskapacitet * L / 24timer 10
Kapacitet beholder L		1,1
Luftcirkulation (nom.) **	m^3/time	100
Til rum på op til **	m^3	40 - 60
Virkningstemperatur	°C	5-32
Automatisk optøning		ja
Hygrostat		ja
Kompressor type		Piston
Kølemiddel type / vægt	r / gr	R134A / 160
Mål (b x d x h)	mm	295 x 280 x 440
Vægt (netto)	kg	11,5
Vægt (brutto)	kg	13,0
Sydtryk	dB(A)	40
Beskyttelsesklasse	IP	IP 20
Sikringers kapacitet		250V, T6,3A

* Minimumsaffugtningsværdien i liter pr. 24 timer ved en relativ fugtighed på 80% og en temperatur på 32°C.
** Kun vejledende

Fabrikanten forbeholder sig retten til at indføre ændringer uden forudgående meddelelse herom.

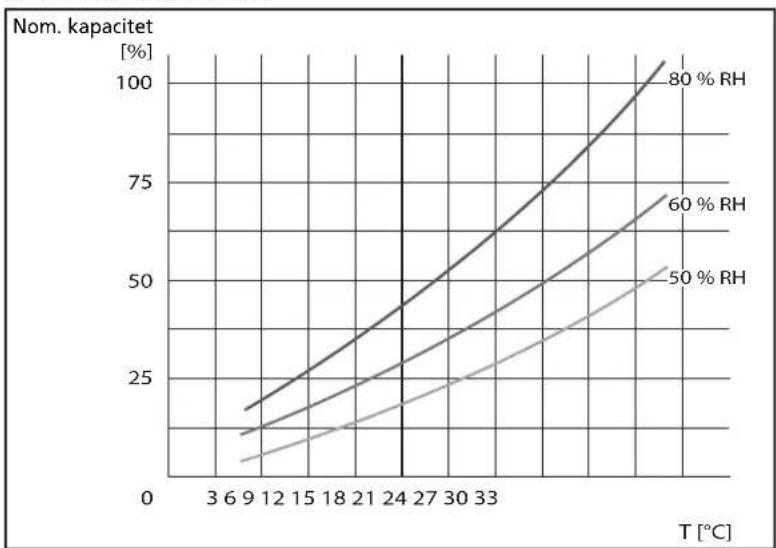

KAPACITETSGRAFIK

(Angivelseme er kun vejledende)
