MANUAL DE USUARIO TD 10 TECTRO

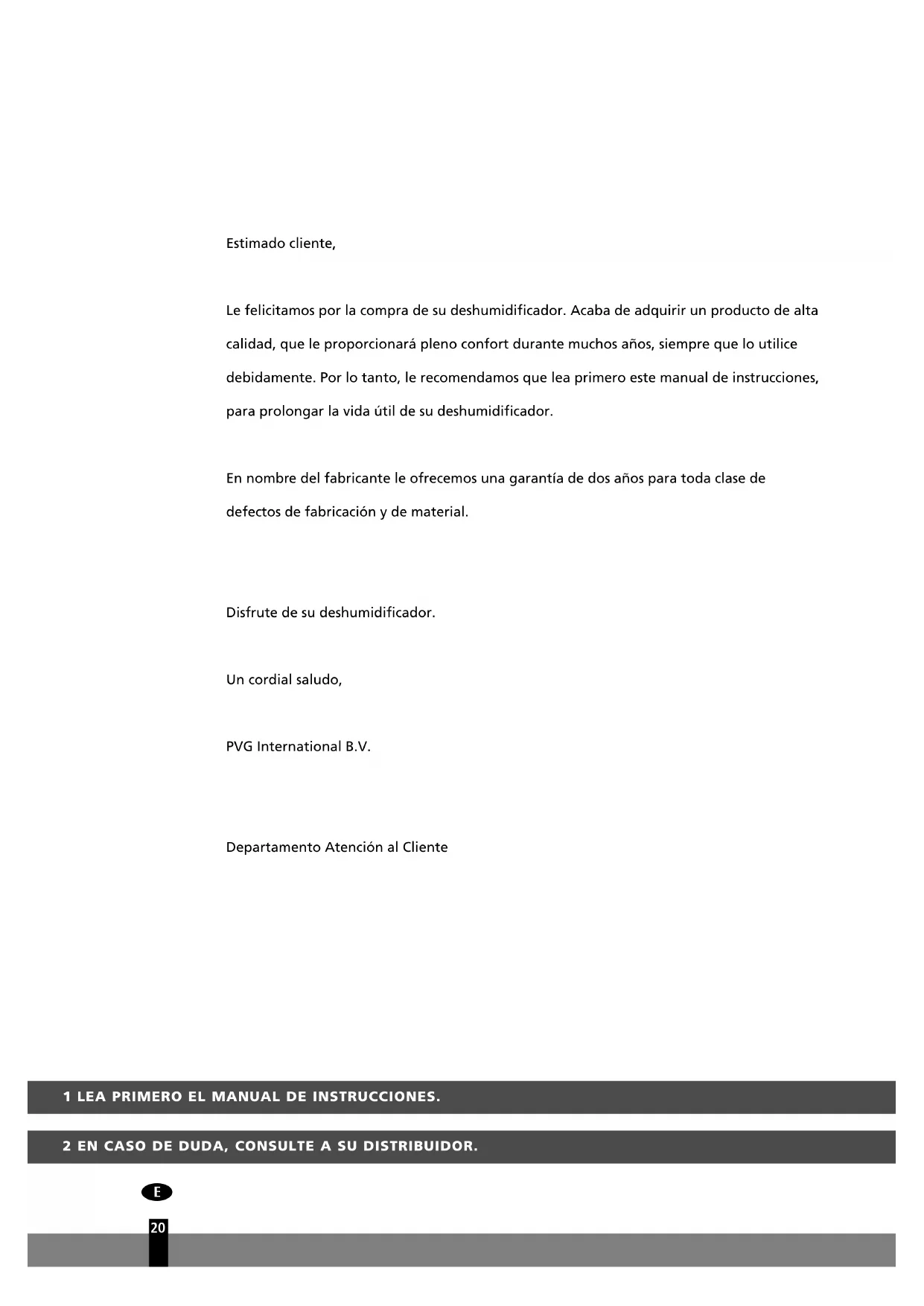

Estimado cliente, Le felicitamos por la compra de su deshumidificador. Acaba de adquirir un producto de alta calidad, que le proporcionará pleno confort durante muchos años, siempre que lo utilice debidamente. Por lo tanto, le recomendamos que lea primero este manual de instrucciones, para prolongar la vida útil de su deshumidificador. En nombr e del fabricante le ofrecemos una garantía de dos años para toda clase de defectos de fabricación y de material. Disfrute de su deshumidificador. Un cordial saludo, PVG International B.V. Depar tamento Atención al ClienteC OMPONENTES PRINCIPALES Panel de control Botón regulador/ higrostáto Salida del aire seco Depósito extraíble de agua Entrada para aire húmedo Filtro de aire Tubo de evacuación (ø 13 mm) con tapón Enchufe y cable Asa

6MEDIDAS DE SEGURIDAD

a instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor. El aparato está indicado para utilizarlo exclusivamente en el hogar.

ompruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 220-240 V / 50 Hz. GENERAL

• Para obtener un resultado óptimo, no coloque el aparato cerca de un radiador o otra fuente calorífica.

• Mantenga cerradas todas las ventanas para una mayor eficacia.

• La capacidad de deshumidificación depende de la temperatura y de la humedad del aire en la habitación. Cuanto más baja sea la temperatura, menos humedad extraerá el aparato.

• Procure que el filtro del aire esté siempre limpio. De esta forma se evita el consumo innecesario de energía y queda garantizado un resultado óptimo.

• En el caso de que se apague el aparato, éste no volverá a funcionar sino después de transcurridos tres minutos. De esta manera se prolonga la vida útil del compresor. Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;

• el enchufe y el suministro de electricidad son los indicados para el aparato;

• la clavija del cable eléctrico es a la medida del enchufe;

• el aparato está colocado en posición vertical y sobre una superficie plana. Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

• Este aparato ha sido fabricado según las normas de seguridad CE. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.

Nunca tapar la rejilla de la entrada de aire y de salida de aire.

• Previo el transporte del aparato, vacíe siempre el depósito de agua.

• Procure que el aparato no entre nunca en contacto con productos químicos.

Procure que el aparato no entre nunca en contacto con agua. No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua.

• No inserte objetos en las aberturas del aparato.

• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.

Nunca use un cable pr olongador para conectar el aparato. Si no se dispone de un enchufe con toma a tier ra, deberá ser instalado por un electricista cualificado.

Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial

IMPORTANTE El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones;

tención cuando niños pequeños se encuentren cerca del aparato.

• Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de mantenimiento.

• Desenchufe siempre el aparato cuando éste no se utilice.

• En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un

écnico de servicio cualificado o su distribuidor.

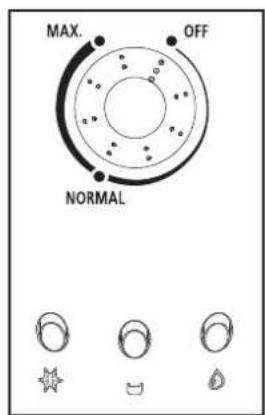

TESTIGOS EN EL PANEL DE CONTROL

Esta luz se enciende para indicar que ha comenzado la función de descongelación. Esto es necesario para evitar la formación de excesivo hielo en el aparato. Esta luz se enciende cuando el depósito de agua está lleno. El aparato se desconecta automáticamente. Cuando esta luz está encendida, el aparato está funcionando. FUNCIONAMIENTO Asegúrese de que el botón regulador está en la posición OFF antes de enchufar el aparato. Asegúrese de que el depósito del agua está colocado correctamente. Si usa el aparato por primera vez y el testigo se enciende, extraiga el depósito del aparato y colóquelo correctamente. Sitúe el botón regulador en la posición deseada. El higrostáto es de regulación continua. Sitúe el botón en ‘NORMAL’ para obtener una humedad relativa del 50% aproximadamente y crear un ambiente agradable. El aparato comenzará a deshumidificar cuando la humedad r elativa en la habitación sobrepase el valor programado. Una vez alcanzado el grado de humedad programado, el aparato se parará automáticamente para volver a activarse en el momento que el grado de humedad vuelva a aumentar. Situando el botón en la posición ‘MAX.’, el aparato funcionará continuamente. Sitúe el botón r egulador en la posición ‘OFF’ para desconectar el aparato.

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.

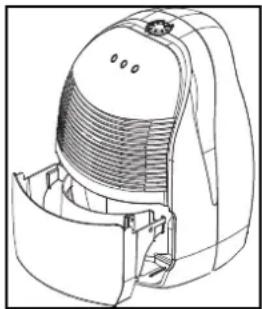

• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.EVACUACIÓN DEL AGUA Cuando el depósito esté lleno, se encenderá el testigo y el deshumidificador se desconectará automáticamente. Vacíe el depósito y colóquelo de nuevo en la posición

orrecta. El aparato volverá automáticamente a ponerse en funcionamiento. Si se desea, es posible acoplar al aparato una goma de evacuación para una evacuación permanente del agua. Para ello, proceda como sigue: Afloje el tapón de la parte trasera. Saque el tapón de goma del tubo de evacuación. Acople una goma y procure que el extremo de la goma quede más bajo que el acoplamiento de la goma. Si el extremo de la goma no queda por debajo del nivel de acoplamiento, el agua no puede salir. Coloque el extremo de la goma en un sumidero. Cuando ya no desee hacer uso del desagüe permanente, desacople la goma del aparato. Coloque de nuevo el tapón de goma y enrosque el tapón. Asegúrese de que el depósito de agua está colocado correctamente. LIMPIEZA Apague el deshumidificador antes de limpiarlo. A continuación desenchufe el aparato. PARTE EXTERIOR Limpie la parte exterior con un paño suave y seco. Si está muy sucio, puede usar un producto de limpieza suave. A continuación, pasar un paño húmedo. Nunca pulverice agua sobre el aparato.

Con el uso frecuente, el polvo acumulado puede obstruir el filtro. Para evitarlo se debe limpiar el filtro cada dos semanas. Para ello, proceda como sigue: Extraiga el depósito del agua del aparato. Vuelque el aparato un poco hacia atrás y saque el filtr

Limpie el filtro con una aspiradora o con agua. Seque el filtro y colóquelo de nuevo. Asegúr ese de que el filtro está bien seco. Coloque el depósito del agua de nuevo en el aparato.

Nunca use el aparato sin el filtro colocado.

24ALMACENAMIENTO Cuando el aparato no se use durante un largo período de tiempo, proceda como sigue:

esenchufe el aparato y vacíe el depósito. Deje secar el depósito y el aparato. Limpie el filtro de aire. Guarde el aparato y protéjalo contra el polvo, preferentemente metido en una funda de plástico. AVERÍAS Antes de solicitar asistencia técnica, verifique los siguientes puntos: Problema Causa Solución El aparato no está bien enchufado. Enchufe correctamente el aparato. El botón regulador/higrostáto se encuentra a un nivel bajo. Sitúe el botón regulador/higrostáto en la posición deseada. El depósito del agua está lleno. Vacíe el depósito de agua. El depósito de agua no está colocado correctamente. Coloque el depósito en la posición correcta. El filtro de aire está sucio. Limpie el filtro de aire. La temperatura o la humedad relativa del local donde se encuentra el aparato es demasiado baja. En estas circunstancias es normal que el aparato no deshumidifique. La habitación es demasiado grande para la capacidad del aparato. Se recomienda colocar un deshumidificador con mayor capacidad. Hay demasiada humedad. Se recomienda colocar un deshumidificador con mayor capacidad. Existe demasiada ventilación. Reduzca la ventilación (p. ej., cierre las ventanas, cortinas, puertas…) El aparato no deshumidifica. El deshumidificador funciona, pero la humedad relativa no se reduce lo suficientemente. El aparato no funciona.

25GARANTÍA El aparato tiene una garantía de dos años a partir de la fecha de adquisición. Durante este período todos los defectos de material y de fabricación serán subsanados gratuitamente. A estos efectos, rigen las siguientes condiciones:

• Se excluye toda reclamación de indemnización, incluso por daños indirectos.

• La reparación o el reemplazo de componentes no supone una ampliación del período de garantía.

• La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el deshumidificador.

• Componentes sujetos a desgaste normal quedan excluidos de la garantía.

• La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.

• La garantía no cubre los daños causados por una utilización contraria a la descrita en este manual de instrucciones o por un uso negligente.

• Los gastos de envío y los riesgos del envío del deshumidificador o piezas de ésto, correrán en todos los casos a cargo del comprador. A fin de evitar costes innecesarios, le recomendamos que lea con atención las instrucciones de uso. Si el manual no ofrece ninguna solución, lleve el deshumidificador a su distribuidor para su ulterior reparación. No deseche aparatos eléctricos junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado. Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmonta- je quedan reservados a personal con formación al respecto. Este equipo contiene el refrigerante R134a en la cantidad indicada en la tabla arriba expuesta. No dejar emitir R134a en la atmósfera. R134a es un gas fluorado de inver- nadero con un potencial de calentamiento global (GWP) = 1300.

• Valor de deshumidificación en litros por 24 horas con una humedad relativa del 80% y una temperatura ** A usar como indicación El fabricante se reserva el derecho de introducir modificaciones sin previo aviso.

TABLA DE FUNCIONAMIENTO

(Úsese exclusivamente como se indica)

3 6 9 12 15 18 21 24 27 30 33T [°C] 80 % RH60 % RH50 % RH Nom. capacidad TD 10 Consumo de energia kW0.22Voltaje V / Hz / Ph220-240 / 50 / 1 ntesidad de corriente A1.0 Deshumidificación * L / 24h 10 Capacidad depósito L 1.0 Flujo de aire (nom.) **

Rango de funcionamiento °C 5-32

PistonLiquido refrigerante type / peso r / grR134A / 200 grDimensiones (a x a x p) mm295 x 280 x 440Neto peso unidad kg11.5Bruto peso unidad kg15.0Nivel sonoro unidad dB Clase de protección unidad IPIP 20

escongelación Higrostáto Tipo de compresor Model
