Producttype	Luchtontvochtiger
Merk	Tectro
Model	TD 10
Afmetingen (L x B x H)	295 x 280 x 440 mm
Nettogewicht	11,5 kg
Brutogewicht	13,0 kg
Voedingsspanning	220-240 V, 50 Hz, 1 Ph
Vermogen	0,22 kW
Elektrische stroomsterkte	1,6 A
Ontvochtigingscapaciteit	10 L/24u (bij 32°C, 80% RV)
Waterreservoirinhoud	1,1 L
Aanbevolen ruimtevolume	40 tot 60 m³
Bedrijfstemperatuur	5 tot 32 °C
Automatische ontdooiing	Ja
Instelbare hygrostaat	Ja (van Normaal tot Max)
Compressortype	Zuiger
Koelmiddel	R134A, 160 g
Geluidsniveau	40 dB(A)
Beschermingsklasse	IP20
Zekering	250 V, T6,3 A
Continue afvoer	Mogelijk (slang ø 13 mm)
Luchtfilter	Wasbaar, reiniging om de 2 weken
Garantie	2 jaar

Veelgestelde vragen - TD 10 TECTRO

Hoe maak ik het luchtfilter van de Tectro TD 10 schoon?

Verwijder het waterreservoir, kantel het apparaat iets naar achteren en verwijder het filter. Maak het schoon met een stofzuiger of met schoon water. Droog het grondig voordat u het terugplaatst. Gebruik het apparaat nooit zonder filter.

Wat moet ik doen als het lampje voor vol reservoir gaat branden?

Het apparaat wordt automatisch uitgeschakeld. Leeg het waterreservoir en plaats het correct terug in het apparaat. De ontvochtiger start automatisch opnieuw.

Kan ik een continue afvoer gebruiken voor de Tectro TD 10?

Ja. Draai de dop aan de achterkant los, verwijder de rubberen stop, sluit een afvoerslang (ø 13 mm) aan en plaats het andere uiteinde in een afvoer of put. Zorg ervoor dat de slang aflopend is.

Waarom werkt mijn Tectro TD 10 luchtontvochtiger niet?

Controleer of het apparaat is aangesloten, of de hygrostaat niet te laag staat, of het waterreservoir niet vol is en correct is geplaatst. Als het ontdooiingslampje brandt, wacht dan tot de ontdooicyclus is voltooid.

Waarom ontvochtigt het apparaat niet genoeg?

Dit kan worden veroorzaakt door een te lage omgevingstemperatuur (<5°C) of een lage relatieve luchtvochtigheid. Zorg ervoor dat het filter schoon is en dat de kamer niet te groot is voor de capaciteit van het apparaat (40-60 m³). Beperk de ventilatie door ramen en deuren te sluiten.

Hoe stel ik de hygrostaat in op de Tectro TD 10?

Draai aan de instelknop: op 'Max' werkt het apparaat continu, op 'Normaal' handhaaft het een relatieve luchtvochtigheid van ongeveer 50%. Wanneer dit niveau is bereikt, stopt het apparaat en start het automatisch weer wanneer de luchtvochtigheid stijgt.

Wat betekent het lampje voor ontdooiing?

Dit lampje geeft aan dat de ontdooifunctie actief is om ijsvorming in het apparaat te voorkomen. Dit is normaal, wacht tot de cyclus is voltooid.

Hoe bewaar ik de luchtontvochtiger wanneer ik hem niet gebruik?

Haal de stekker uit het stopcontact, leeg en droog het reservoir, reinig het luchtfilter en berg het apparaat op een droge, stofvrije plaats op, bij voorkeur onder een hoes.

Wat zijn de essentiële veiligheidsvoorschriften?

Sluit altijd aan op een geaard stopcontact. Gebruik nooit een verlengsnoer. Dek de luchtroosters niet af. Spuit geen water op het apparaat. Haal de stekker eruit voor reiniging. Laat een beschadigd snoer vervangen door een vakman.

Wat is de garantie op de Tectro TD 10?

De luchtontvochtiger heeft 2 jaar garantie vanaf de aankoopdatum tegen fabricage- of materiaalfouten. De garantie dekt geen schade als gevolg van oneigenlijk gebruik. Bewaar het originele aankoopbewijs.

GEBRUIKSAANWIJZING TD 10 TECTRO

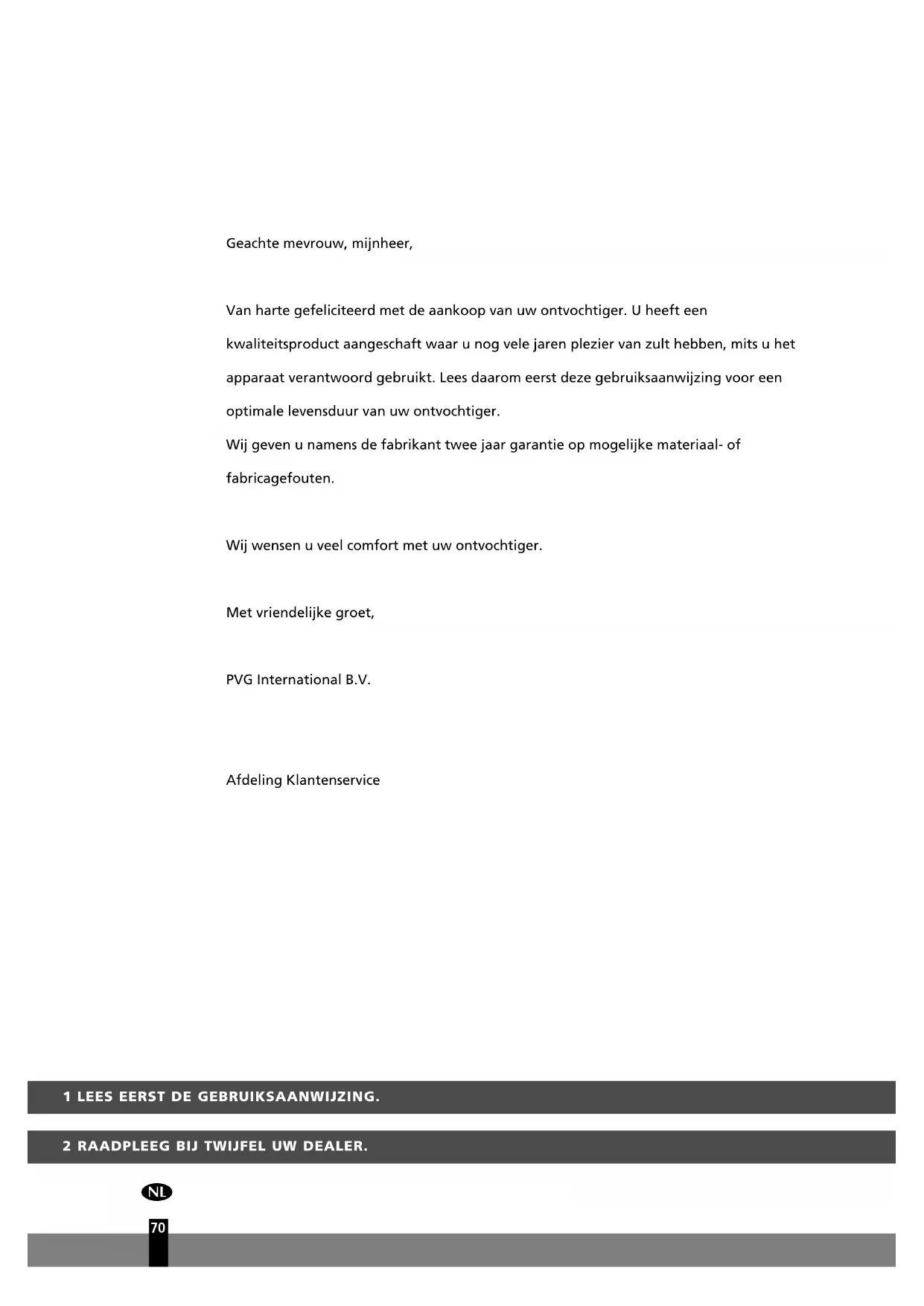

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw ontvochtiger. U heeft een

kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw ontvochtiger.

Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricagefouten.

Wij wensen u veel comfort met uw ontvochtiger.

Met vriendelijke groet,

PVG International B.V.

Afdeling Klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

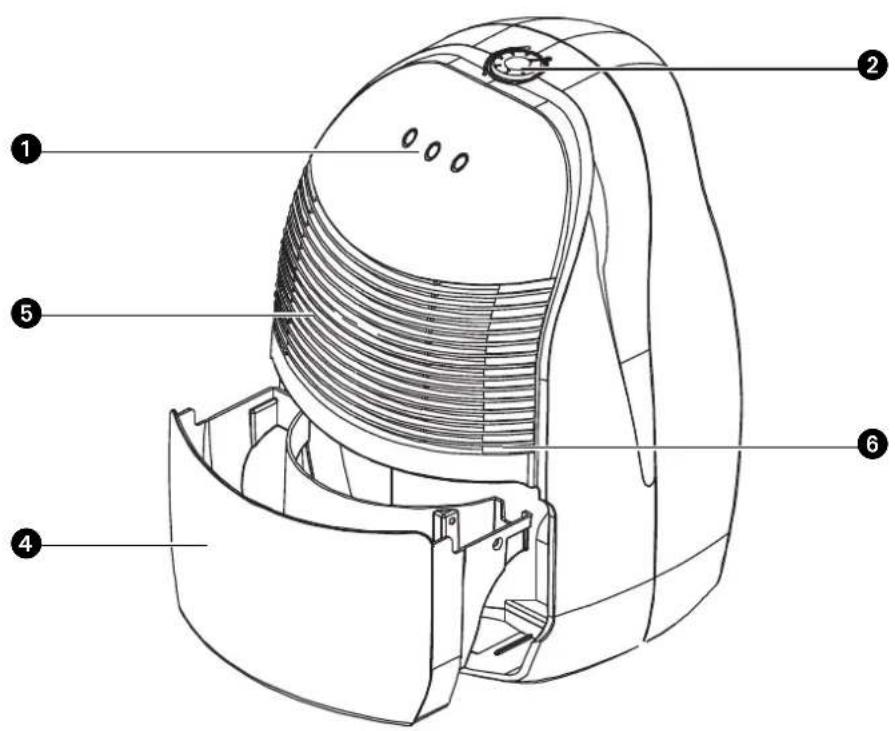

① Controlelampjes
② Regelknop/hygrostaat
③ Uitlaat van droge lucht
④ Uitneembaar waterreservoir
⑤ Inlaat van vochtige lucht
6 Luchtfilter
⑦ Afvoertuit (ø 13 mm) met dop
8 Stekker en snoer
9 Handvat

VEILIGHEIDSVOORSCHRIFTEN

De installatie moet volledig in overeenstemming zijn met de ter plaatse geldende voorschriften, bepalingen en normen. Het apparaat is uitsluitend geschikt voor gebruik, op droge plaatsen, binnenshuis. Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V./ 50 Hz.

ALGEMEEN

• Om een optimaal resultaat te krijgen, het apparaat niet dicht bij een radiator of een andere warmtebron plaatsen.
• Zorg ervoor dat alle ramen gesloten zijn om maximale efficiëntie te bereiken.
• De ontvochtigingscapaciteit is afhankelijk van de temperatuur en de luchtvochtigheid in de ruimte. Het is normaal dat bij een lage temperatuur minder vocht wordt onttrokken.
• Zorg ervoor dat het luchtfilter schoon blijft. Dit voorkomt onnodig energieverbruik en waarborgt een optimaal resultaat.
• Als de stekker uit het stopcontact is geweest, start het apparaat pas na drie minuten weer op. De automatische vertraging beschermt de compressor.

BELANGRIJK

Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat absoluut niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controleer voor het aansluiten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
• stopcontact en stroomvoorziening geschikt zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakke ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Het luchtinlaat- en uitblaasrooster nooit afdekken.
• Leeg het waterreservoir voordat u het apparaat verplaatst.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen.
• Steek geen voorwerpen in de openingen van het apparaat.
• Haal altijd eerst de stekker uit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaakt of vervangen.

• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact niet voorhanden, laat dit dan installeren door een erkend elektricien.

• Wees uit veiligheidsoverwegingen altijd voorzichtig met kinderen in de buurt van dit apparaat, zoals met ieder elektrisch apparaat.

• Laat eventuele reparaties altijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies
• Haal altijd de stekker van het apparaat uit het stopcontact als het niet wordt gebruikt.
• Een beschadigd elektriciteitssnoer alleen laten vervangen door de leverancier of een bevoegd persoon/servicepunt

LET OP!

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.
• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op het apparaat.

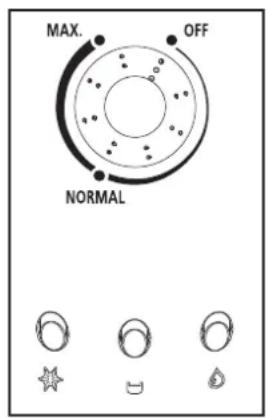

CONTROLELAMPJES BEDIENINGSPANEEEL

Dit lampje gaat branden om aan te geven dat de ontdooifunctie is gestart. Dit is nodig om overmatige ijsvorming in het apparaat te voorkomen.

Dit lampje gaat branden wanneer het waterreservoir vol is. Het apparaat slaat automatisch af.

Wanneer dit lampje brandt is het apparaat in werking.

BEDIENING

1 Zorg ervoor dat de hygrostaat op de positie 'OFF' staat alvorens de stekker in het stopcontact te steken.
2 Zorg ervoor dat het waterreservoir juist geplaatst is. Als u het apparaat voor de eerste maal gebruikt en het Hampje gaat branden, neem dan het waterreservoir uit het apparaat en plaats het in de juiste positie terug.
3 Draai de regelknop naar de gewenste positie. De hygrostaat is traploos instelbaar. Stel de hygrostaat in op 'NORMAL', dit geeft een relatieve luchtvochtigheid van ca. 50% en zorgt voor een comfortabele leefomgeving.

Het apparaat begint te ontvochtigen wanneer de luchtvochtigheid in de ruimte hoger is dan de ingestelde waarde.

Bij het bereiken van de ingestelde waarde slaat het apparaat automatisch af, om opnieuw in werking te treden wanneer de luchtvochtigheid in de ruimte weer stijgt.

Door de hygrostaat op stand 'MAX' te zetten blijft het apparaat continu in werking.

4 Draai de regelknop naar de positie 'OFF' om het apparaat uit te schakelen.

NL

WATERAFVOER

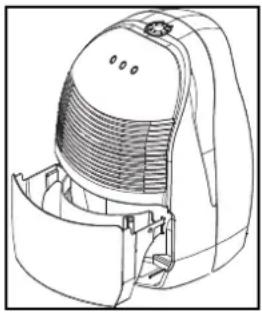

Wanneer het waterreservoir vol is, gaat het lampje branden en slaat de ontvochtiger automatisch af. Leeg het reservoir en plaats het in de juiste positie terug. Het apparaat treedt vervolgens opnieuw in werking.

Indien gewenst is het mogelijk een afvoerslang aan het apparaat te bevestigen voor een permanente waterafvoer. Ga hierbij als volgt te werk:

1 Draai de dop aan de achterzijde los.
2 Neem de rubberen stop uit de afvoertuit.
3 Sluit een afvoerslang aan en zorg dat het uiteinde van de slang lager ligt dan de aansluiting van de slang. Indien het uiteinde niet lager ligt kan het water niet weglopen en kan er wateroverlast optreden.
4 Leg het uiteinde van de afvoerslang in een afvoerput.

Wanneer u geen gebruik meer wenst te maken van de permanente waterafvoer ontkoppel dan de afvoerslang van het apparaat. Plaats de rubberen stop weer terug in de afvoertuit en draai de dop weer vast. Zorg ervoor dat het waterreservoir juist geplaatst is.

REINIGING

Voordat u begint met reinigen dient u de ontvochtiger uit te schakelen. Neem daarna de stekker uit het stopcontact.

DE BUITENKANT

Reinig de buitenkant met een zachte, droge doek. Indien het apparaat erg vuil is kunt u een mild schoonmaakmiddel gebruiken. Vervolgens afvegen met een licht-vochtige doek. Het apparaat nooit nat spuiten.

HET LUCHTFILTER

Bij regelmatig gebruik kan het filter geblokkeerd raken door een opeenhoping van stof. Daarom dient het filter om de twee weken als volgt gereinigd te worden:

1 Haal het waterreservoir uit het apparaat. Kantel het apparaat iets naar achteren en neem het filter eruit.
2 Reinig het filter met een stofzuiger of met water. Droog het filter af en plaats het terug. Zorg ervoor dat het filter goed droog is. Plaats het waterreservoir terug.

Gebruik het apparaat nooit zonder luchtfilter.

OPSLAG

Wanneer u het apparaat lange tijd niet gebruikt, kunt u het beste als volgt te werk te gaan:

1 Haal de stekker uit het stopcontact en leeg het reservoir. Laat het reservoir en het apparaat goed drogen.
2 Reinig het luchtfilter.
3 Berg het apparaat op in een stofvrije ruimte, bij voorkeur afgedekt met plastic.

STORINGSTABEL

Voordat u om technische ondersteuning vraagt, dient u de volgende zaken te controleren:

Probleem Oorzaak Oplossing
Het apparaat werkt niet.	De stekker zit niet in het stopcontact.	Steek de stekker in het stopcontact.
	De hygrostaat staat op een te lage stand.	Draai de hygrostaat naar de gewenste positie.
	Het waterreservoir is vol.	Verwijder het water uit het reservoir.
	Het waterreservoir is niet juist geplaatst.	Plaats het waterreservoir in de juiste positie.
Het apparaat ontvochtigt niet.	Het luchtfilter is vuil. Maak het luchtfilter schoon.
	De temperatuur of relatieve luchtvochtigheid van de ruimte waar het apparaat is geplaatst is te laag.	Onder deze omstandigheden is het normaal dat het apparaat niet ontvochtigt.
De ontvochtiger werkt, maar vermindert de relatieve luchtvochtigheid onvoldoende.	De ruimte is te groot.	Het wordt aanbevolen een ontvochtiger met een grotere capaciteit te plaatsen.
	Er zijn teveel vochtbronnen.	Het wordt aanbevolen een ontvochtiger met een grotere capaciteit te plaatsen.
	Er wordt teveel geventileerd.	Beperk de ventilatie (bijvoorbeeld ramen en deuren sluiten).

GARANTIEVOORWAARDEN

U krijgt op uw ontvochtiger twee jaar garantie vanaf de aankoopdatum. Binnen deze periode worden materiaal- en fabricagefouten kosteloos verholpen.

Hierbij gelden de volgende regels:

• Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, worden niet gehonoreerd.
• Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
• De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
• Onderdelen die aan normale slijtage onderhevig zijn vallen buiten de garantie.
• De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
• De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing zijn vermeld of door verwaarlozing.
• De verzendkosten en het risico van het opsturen van de ontvochtiger of onderdelen daarvan, komen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, breng de ontvochtiger dan ter reparatie naar uw dealer.

Defecte elektrische apparaten horen niet bij het huisafval. Zorg voor een goede recycling waar mogelijk. Vraag eventueel uw gemeente of uw lokale handelaar voor een deskundig recycling advies.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R134a in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R134a niet ontsnappen in de atmosfeer: R134a is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 1300.

TECHNISCHE SPECIFICATIES

Model		TD 10
Opgenomen vermogen kW		0,22
Netspanning V / Hz / Ph		220-240 / 50 / 1
Stroomsterkte A		1,6
Ontvochtigingscapaciteit * L / 24h 10
Inhoud waterreservoir L		1,1
Luchtstroom (nom.) **	m^3/h	100
Voor ruimtes tot **	m^3	40 - 60
Werkingstemperatuur	°C	5-32
Automatisch ontdooien		ja
Hygrostaat		ja
Compressor type		Piston
Koudemiddel type / hoeveelheid	r / gr	R134A / 160
Afmetingen (b x d x h)	mm	295 x 280 x 440
Netto gewicht	kg	11,5
Bruto gewicht	kg	13,0
Geluidsdrukniveau	dB(A)	40
Beschermingsklasse	IP	IP 20
Zekeringen		250V, T6,3A

* ontvochtiging bij 32°C, 80% RH
** te gebruiken als indicatie

De fabrikant is het recht voorbehouden veranderingen door te voeren zonder voorafgaand bericht.

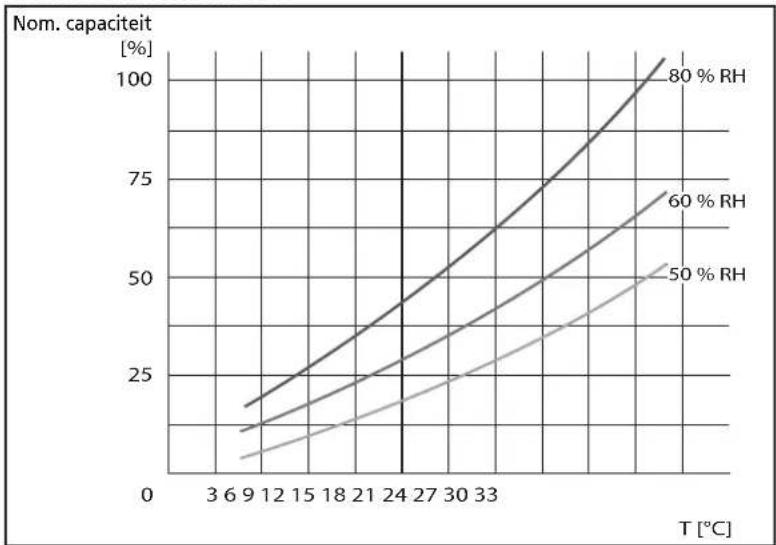

CAPACITEITSGRAFIEK

(waarden zijn indicatief)
