KULLANIM KILAVUZU TD 10 TECTRO
Sayın Bayanlar ve Baylar,
nem gidericinizi satın aldığınız için sizi kutlarız! Yüksek kaliteli bir ürün aldınız ve cihazını amaca uygun olarak kullandığınız takdirde sizi yıllarca sevindirecek. Nem gidericinizin ömrünü optimal bir şekilde uzamasını sağlamak için, lütfen önce bu kullanım kılavuzunu okuyunuz
Üreticinin adına size muhtemelen ortaya çıkabilen tüm malzeme ve üretim hataları için 24 aylık garanti veriyoruz.
Size nem gidericinizle bol konfor dileriz.
Selamlarımızla
PVG International B.V.
Müşteri servis departmanı
1 ÖNCE KULLANİM KılAVUZUNU OKUYUN.
2 ŞÜPHE ETTIĞINIZ DURUMLARDA SATİCİNIZA BAŞVURUN.

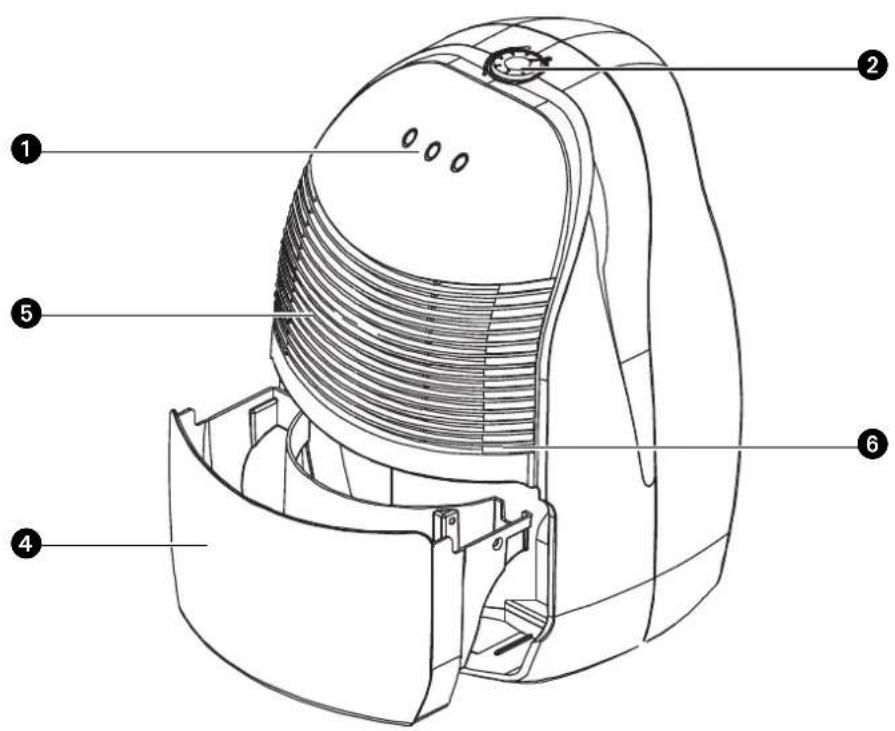

① Kullanım klavyesi
② Regülatör düğmesi / Higrostat
③ Kuru hava çıkışı
④ Çıkarılabilen su haznesi
⑤ Nemli hava girişi
6 Hava filtresi
⑦ Kapaklı çıkış (ø 13 mm)
⑧ Fiş ve kablo
9 Kulp

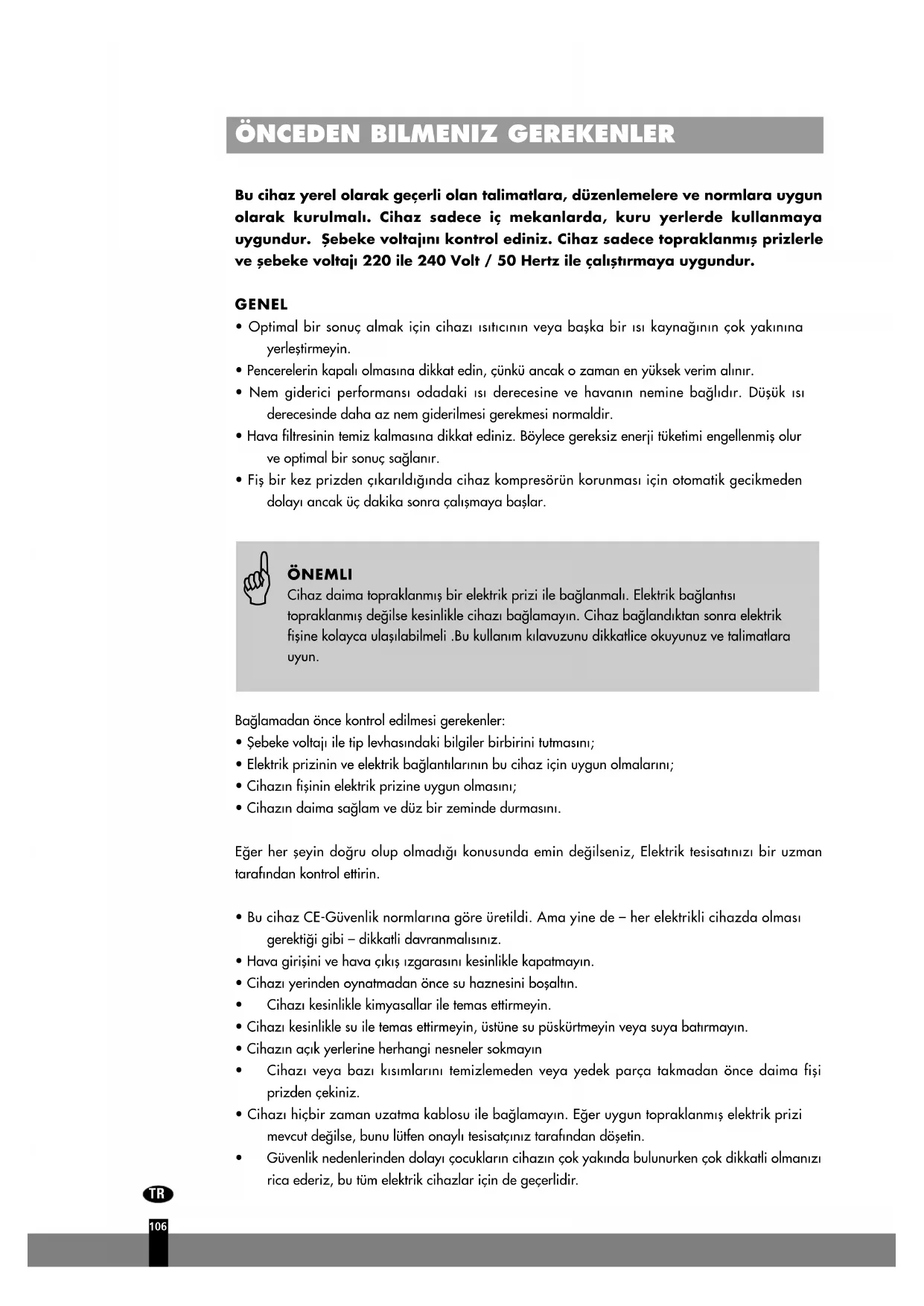

Bu cihaz yerel olarak geçerli olan talimatlara, düzenlemelere ve normalara uygun olarak kurulmalı. Cihaz sadece iç mekanlarda, kuru yerlerde kullanmaya uygundur. Şebeke voltajını kontrol ediniz. Cihaz sadece topraklanmış prizlerle ve şebeke voltajı 220 ile 240 Volt / 50 Hertz ile çalıştırmaya uygundur.
GENEL
- Optimal bir sonuç almak için cihazı ısıtıcının veya başka bir ısı kaynağının çok yakınına yerleştirmeyin.
- Pencerelerin kapalı olmasına dikkat edin, çünkü ancak o zaman en yüksek verim alınır.
- Nem giderici performansı odadaki ısı derecesine ve havanın nemine bağlıdır. Düşük ısı derecesinde daha az nem giderilmesi gerekmesi normaldir.
- Hava filtresinin temiz kalmasına dikkat ediniz. Böylece gereksiz enerji tüketimi engellenmiş olur ve optimal bir sonuç sağlanır.
- Fiş bir kez prizden çıkarıldığında cihaz kompresörün korunması için otomatik gecikmeden dolayı ancak üç dakika sonra çalışmaya başlar.
ÖNEMLI
Cihaz daima topraklanmış bir elektrik prizi ile bağlanmalı. Elektrik bağlantısı topraklanmış değilse kesinlikle cihazı bağlamayın. Cihaz bağlandıktan sonra elektrik fişine kolayca ulaşılabilmeli .Bu kullanım kılavuzunu dikkatlice okuyunuz ve talimatlara uyun.
Bağlamadan önce kontrol edilmesi gerekenler:
- Şebeke voltajı ile tip levhasındaki bilgiler birbirini tutmasını;
- Elektrik prizinin ve elektrik bağlantılarının bu cihaz için uygun olmalarını;
- Cihazın fişinin elektrik prizine uygun olmasını;
- Cihazın daima sağlam ve düz bir zeminde durmasını.
Eğer her şeyin doğru olup olmadığı konusunda emin değişeniz, Elektrik tesisatınızı bir uzman tarafından kontrol ettirin.
- Bu cihaz CE-Güvenlik normlarına göre üretildi. Ama yine de – her elektrikli cihazda olması gerektiği gibi – dikkatlı davranmalısınız.
- Hava girişini ve hava çıkış izgarasını kesinlikle kapatmayın.
- Cihazı yerinden oynatmadan önce su haznesini boşaltın.
• Cihazı kesinlikle kimyasallar ile temas ettirmeyin. - Cihazı kesinlikle su ile temas ettirmeyin, üstüne su püskürtmeyin veya suya batırmayın.
- Cihazın açık yerlerine herhangi nesneler sokmayın
- Cihazı veya bazı kısımlarını temizlemeden veya yedek parça takmadan önce daima fişi prizden çekiniz.
- Cihazı hiçbir zaman uzatma kablosu ile bağlamayın. Eğer uygun topraklanmış elektrik prizi mevcut değilse, bunu lütfen onaylı tesisatçınız tarafından döşetin.
-
Güvenlik nedenlerinden dolayı çocukların cihazın çok yakında bulunurken çok dikkatlı olmanızı rica ederiz, bu tüm elektrik cihazlar için de geçerlidir.
-
Tamiratları sadece onaylı tesisatçı veya satıcınız tarafından yaptırın. Cihazın bakım talimatlarına uyun.
- Cihaz çalışmadığı zamanlarda daima fişi elektrik prizinden çekiniz. Hasarlı elektrik kablosunu sadece satıcınız veya yetkili bir kişi / müşteri servis departmanı tarafından değiştirtin.
DIKKAT!
- Eğer elektrik kablosu veya elektrik prizi hasarlı ise, kesinlikle cihazı kullanmayın. Elektrik kablosunu sıkıştırmayın ve keskin kenarlarla temastan kaçının.
- Güvenlik talimatlarının uyulmamasından dolayı, garantinin iptaline yol açabilir.

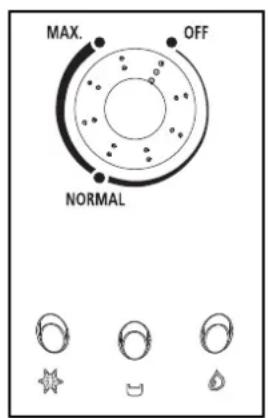

KULLANİM KLAVYESININ ÜSTÜNDEKI KONTROL LAMBALARı
Lamba buzlanma koruma sisteminin açık olduğunu göstermek için yanar. Cihazda fazla buzlanmayı engellemek için bu gereklidir.
Bu lamba su haznesi dolu olduğunda yanar. Cihaz o zaman kendini otomatik olarak kapatır.
Bu lamba yandığında cihaz çalışıyordu.
KULLANIM
1 Fişi prize sokmadan önce higrostatı 'OFF' pozisyonuna getirin.
2 Su haznesinin doğru yerleştirildiğinden emin olun.
Eğer cihazı ilk kez kullanıyorsanız ve çâmbası yanıyorsa, su haznesini cihazdan çıkarın ve doğru pozisyona yerleştirin.
3 Regülatör düğmesini arzu ettiğiniz duruma getirin. Higrostat aşamasız ayarlanabilinir. Higrostatı 'NORMAL' pozisyonuna getirdiğinizde yaklaşık %50'lik relatif hava nemi elde edersiniz ve böylece hoş bir atmosfer yaratısınız.
Odadaki nem oranı ayarlanan değerin üstünü çıktığında cihaz nem gidermeye başlar. ayarlanan değere ulaşıldığında cihaz otomatik olarak kapanır. Odadaki nem oranı tekrar yükseldiğinde cihaz kendiliğinden tekrar çalışmaya başlar.
Eğer higrostatı 'MAX.' Pozisyonuna ayarlarsanız cihaz sürekli çalışır vaziyette olur.
4 Cihazı kapatmak için regülatör düğmesini 'OFF' pozisyonuna getirin.


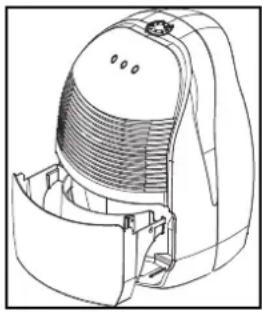

Su haznesi dolduğunda çâmbası yanar ve nem giderici otomatik olarak kendinden kapanır. Hazneyi boşaltın ve tekrar doğru olarak yerleştirin. Cihaz tekrar kendinden çalışmaya başlar.
İstek üzerine cihazda daimi olan ayrıca bir su çıkışı monte edilebilinir. Bunun için aşağıdaki şekilde hareket ediniz:
1 Arka taraftaki kapağı çıkarın.
2 Lastik tıpayı çıkıştan çıkarın.
3 Akma hortumunu bağlayın ve hortumun ucunun hortumun bağlantı yerinden daha aşağıda olmasını sağlayın. Eğer ucu daha aşağıda olmazsa su dışarıya akamaz ve olası bir su hasarı ortaya çıkabilir.
4 Çıkış hortumunun uncunu zemindeki bir akıntı deliğine sokun.
Eğer daimi su çıkışına artık kullanmak istemiyorsanız, lütfen çıkış hortumunu cihazdan ayırın. Lastik tıpayı yine çıkış yerine yerleştirin ve kapakla kapatın. Su haznesinin doğru yerleştirilmesinden emin olun.
Temizliğe başlamadan önce nem gidericisini kapatın. Ondan sonra fişi prizden çıkarın.
KABIN
Cihazın kabinini kuru ve yumuşak bir bezle temizleyin. Eğer cihaz çok kirlendiye hafif bir temizlik maddesi kullanabilirsiniz. Ondan sonra nemli bir bezle silin. Hiçbir zaman cihaza su tutmayın.
HAVA FILTRESI
Filtre düzenli kullanımda toplanan tozlardan dolayı tıkanabildiği için her iki haftada bir temizlenmeli. Bunun için aşağıdaki gibi hareket ediniz:
1 Su haznesini cihazdan çıkarın. Cihazı hafifçe arkaya doğru devirin ve filtreyi çıkarın.
2 Filtreyi elektrik süpürgesiyle veya suyla temizleyin. Filtreyi kurulayın ve tekrar yerleştirin. Filtrenin iyi şekilde kurulanmış olmasını sağlayın. Su haznesini tekrar yerleştirin.
Cihazı hiçbir zaman su filtresiz kullanmayın.
DEPOLAMA
Cihazı uzun süre kullanmayacaksanız lütfen aşağıdaki şekilde hareket ediniz:
1 Fişi prizden çekin ve su haznesini boşaltın. Hazneyi ve cihazı bırakın kurusunlar.
2 Hava filtresini temizleyin.
3 Cihazı toz olmayan bir odada muhafaza edin. En iyisi bir plastik torbayla örtün.
ARIZA ARAMA IÇIN TABLO
Teknik servisi yardım için çağırmadan önce aşağıdaki kileri kontrol etmenizi rica ederiz.
| Problem Nedeni Sorun giderme | ||
| Alet çalışmıyor | Fiş prize takılı değil Fişi prize takınız | |
| Higrostat çok alçak ayarlı | Higrostatı istediğiniz pozisyona getiriniz | |
| Su kabı çok dolu Su kabını boşaltınız | ||
| Doğru kabı doğru yerleştirilmemiş | Su kabını doğru yerleştiriniz | |
| Alet nem gidermiyor | Hava filtresi kirlenmiş Hava filtresini temizleyiniz | |
| Aletin bulunduğu odanın ısısı veya oransal hava nemi çok düşük. | Bu durumlarda aletin nem girdermemesi normaldir. | |
| Alet çalışıyor, fakat oransal hava nemini yeterince gidermiyor. | Oda çok büyük | Daha büyük kapasiteli bir nem giderci kurmanız tavsiye edilir. |
| Çok fazla nem kaynakları var. | Daha büyük kapasiteli bir nem giderci kurmanız tavsiye edilir. | |
| Çok fazla havalandırılıyor | Havalandırmaya set çekiniz (örneğin kapıları ve camları kapatınız) | |
GARANTI ŞARTLARI
Nem gidericinize satın alma tarihinden itibaren 2 yıl garanti alıyorsunuz. Bu zaman süresi içinde tüm malzeme ve üretim hataları ücretsiz giderilir.
Bunun için aşağıdaki kurallar geçerlidir:
- Tüm ileri giden tazminat hakları, devam hasarları dahil olmak üzere, kabul edilmiyor.
- Garanti süresi içinde bir tamirat veya yedek parça monte edilmesi garanti süresini uzatmıyor.
- Eğer cihazda değişiklik yapılırsa, orijinal olmayan yedek parçalar monte edilirse veya satın alan kişi veya üçüncü bir şahıs tarafından tamirat yapılırsa, garanti iptal oluyor.
- Normal aşınmaya maruz kalan parçalar garantiye dahil değildir.
- Garanti sadece tarih bulunan ve değişiklik yapılmayan orijinal faturanın ibrazi ile geçerlidir.
- Garantinin amaca uygun olmayan davranışlar mevcut olduğunda veya ihmalden dolayı geçerliliğini yitirir.
- Nem gidericisinin ve/veya parçalarının nakliye masrafları ve nakliye riski daima satın alan kişiye aittir.
Gereksiz masrafları engellemek için, önce kullanım kılavuzunu dikkatlice okumanızı tavsiye ederiz. Eğer bir problem o zaman da çözülemez ise lütfen satıcınıza başvurun.
TEKNİK BİLGİLER
| Model TD 10 | ||
| Enerji tüketimi kW 0,22 | ||
| Gerilim V / Hz / Ph 220-240 / 50 / 1 | ||
| Akım gücü (nom.) A | 1,6 | |
| Nem giderme kapasitesi * L / 24h 10 | ||
| Kap içeriği L 1,1 | ||
| Hava akımı (nom.) ** m | ^3/h | 100 |
| Kadar odalar için ** m | ^3 | 40 - 60 |
| Çevre ısisı | °C | 5 - 32 |
| Otomatik eritme | Evet | |
| Higrostat | Evet | |
| Kompresör tipi | Döner | |
| Soğutucu madde tipi / ağırlık | r / gr | R134A / 160 |
| Ölçüler (eni x derinlik x yükseklik) | mm | 205 x 280 x 440 |
| Ağırlık (net) | kg | 11,5 |
| Ağırlık (Brüt) | kg | 13,0 |
| Ses seviyesi | dB(A) 40 | |
| Koruyucu sınıf | IP | IP 20 |
| Sigorta | 250V, T6,3A | |
* Nem giderme 32 ° C'de ve % 80 göreceli nem oranında
** Endeks değerlerdir
Üretici önceden haber vermeden değişiklikler yapma hakkını saklı tutuyor.

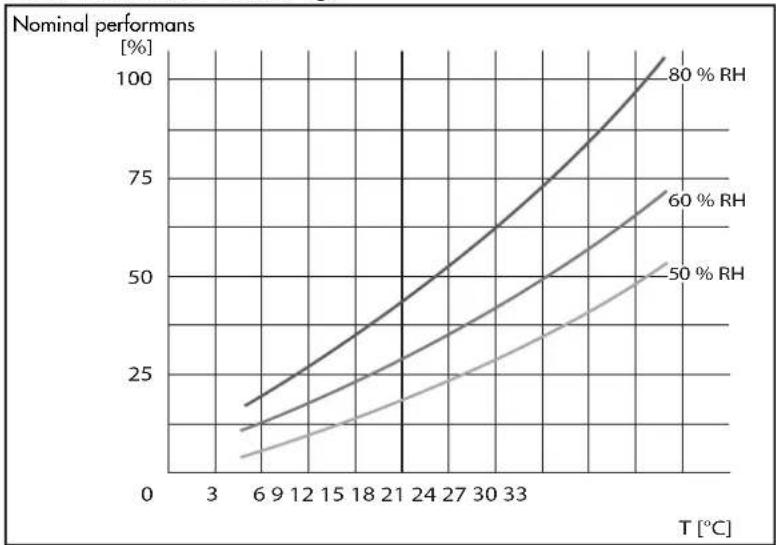

PERFORMANS GRAFIĞI
line
| T [°C] | 50 % RH | 60 % RH | 80 % RH | | ------ | ------- | ------- | ------- | | 3 | ~10 | ~15 | ~20 | | 6 | ~15 | ~20 | ~25 | | 9 | ~20 | ~25 | ~30 | | 12 | ~25 | ~30 | ~35 | | 15 | ~30 | ~35 | ~40 | | 18 | ~35 | ~40 | ~45 | | 21 | ~40 | ~45 | ~50 | | 24 | ~45 | ~50 | ~55 | | 27 | ~50 | ~55 | ~60 | | 30 | ~55 | ~60 | ~65 | | 33 | ~60 | ~65 | ~70 | | 36 | ~65 | ~70 | ~75 | | 39 | ~70 | ~75 | ~80 | | 42 | ~75 | ~80 | ~85 | | 45 | ~80 | ~85 | ~90 | | 48 | ~85 | ~90 | ~95 | | 51 | ~90 | ~95 | ~100 | | 54 | ~95 | ~100 | ~105 | | 57 | ~100 | ~105 | ~110 | | 60 | ~105 | ~110 | ~115 | | 63 | ~110 | ~115 | ~120 | | 66 | ~115 | ~120 | ~125 | | 69 | ~120 | ~125 | ~130 | | 72 | ~125 | ~130 | ~135 | | 75 | ~130 | ~135 | ~140 | | 78 | ~135 | ~140 | ~145 | | 81 | ~140 | ~145 | ~150 | | 84 | ~145 | ~150 | ~155 | | 87 | ~150 | ~155 | ~160 | | 90 | ~155 | ~160 | ~165 | | 93 | ~160 | ~165 | ~170 | | 96 | ~165 | ~170 | ~175 | | 99 | ~170 | ~175 | ~180 | | 102 | ~175 | ~180 | ~185 | | 105 | ~180 | ~185 | ~190 | | 108 | ~185 | ~190 | ~195 | | 111 | ~190 | ~195 | ~200 | | 114 | ~195 | ~200 | ~205 | | 117 | ~200 | ~205 | ~210 | | 120 | ~205 | ~210 | ~215 | | 123 | ~210 | ~215 | ~220 | | 126 | ~215 | ~220 | ~225 | | 129 | ~220 | ~225 | ~230 | | 132 | ~225 | ~230 | ~235 | | 135 | ~230 | ~235 | ~240 | | 138 | ~235 | ~240 | ~245 | | 141 | ~240 | ~245 | ~250 | | 144 | ~245 | ~250 | ~255 | | 147 | ~250 | ~255 | ~260 | | 150 | ~255 | ~260 | ~265 | | 153 | ~260 | ~265 | ~270 | | 156 | ~265 | ~270 | ~275 | | 159 | ~270 | ~275 | ~280 | | 162 | ~275 | ~280 | ~285 | | 165 | ~280 | ~285 | ~290 | | 168 | ~285 | ~290 | ~295 | | 171 | ~290 | ~295 | ~300 | | 174 | ~295 | ~300 | ~305 | | 177 | ~300 | ~305 | ~310 | | 180 | ~305 | ~310 | ~315 | | 183 | ~310 | ~315 | ~320 | | 186 | ~315 | ~320 | ~325 | | 189 | ~320 | ~325 | ~330 | | 192 | ~325 | ~330 | ~335 | | 195 | ~330 | ~335 | ~340 | | 198 | ~335 | ~340 | ~345 | | 201 | ~340 | ~345 | ~350 | | 204 | ~345 | ~350 | ~355 | | 207 | ~350 | ~355 | ~360 | | 210 | ~355 | ~360 | ~365 | | 213 | ~360 | ~365 | ~370 | | 216 | ~365 | ~370 | ~375 | | 219 | ~370 | ~375 | ~380 | | 222 | ~375 | ~380 | ~385 | | 225 | ~380 | ~385 | ~390 | | 228 | ~385 | ~390 | ~395 | | 231 | ~390 | ~395 | >40 | | 234 | >40 | >40 | >4 | | 237+ (additional values) are not provided in the image. The data is presented in a table format with three columns: nominal performances (%) and temperature (°C). The numbers above the lines represent nominal percentiles (RH). The line labels are labeled above each row. The numerical values below the lines represent nominal percentiles (RH).(bağlayıcı olmayan endeks değerler)
Elektronik aletler ev çöpüne ait değildir. Lütfen bunları yerel yasalara göre bertaraf ediniz. Gerektiği takdirde ilgili makamlardan veya satıcınızdan bilgi alınız.
Çevreyle ilgili bilgi: Bu donanım Kyoto Protokolü tarafından kapsanan florlu sera gazlarını içermektedir. Bu yüzden servis veya sökümünün profesyonel eğitimli personel tarafından yapılmalıdır.
Bu donanım yukarıdaki tyabloda belirtilen miktarda R134a soğutucusu içermektedir. R134a asla atmosfere atılmamalıdır: R134a, (GWP) = 1300 Küresel Isınma Potansiyeli bulunan bir florlu sera gazıdır.
