INSTRUKCJA OBSŁUGI TD 10 TECTRO

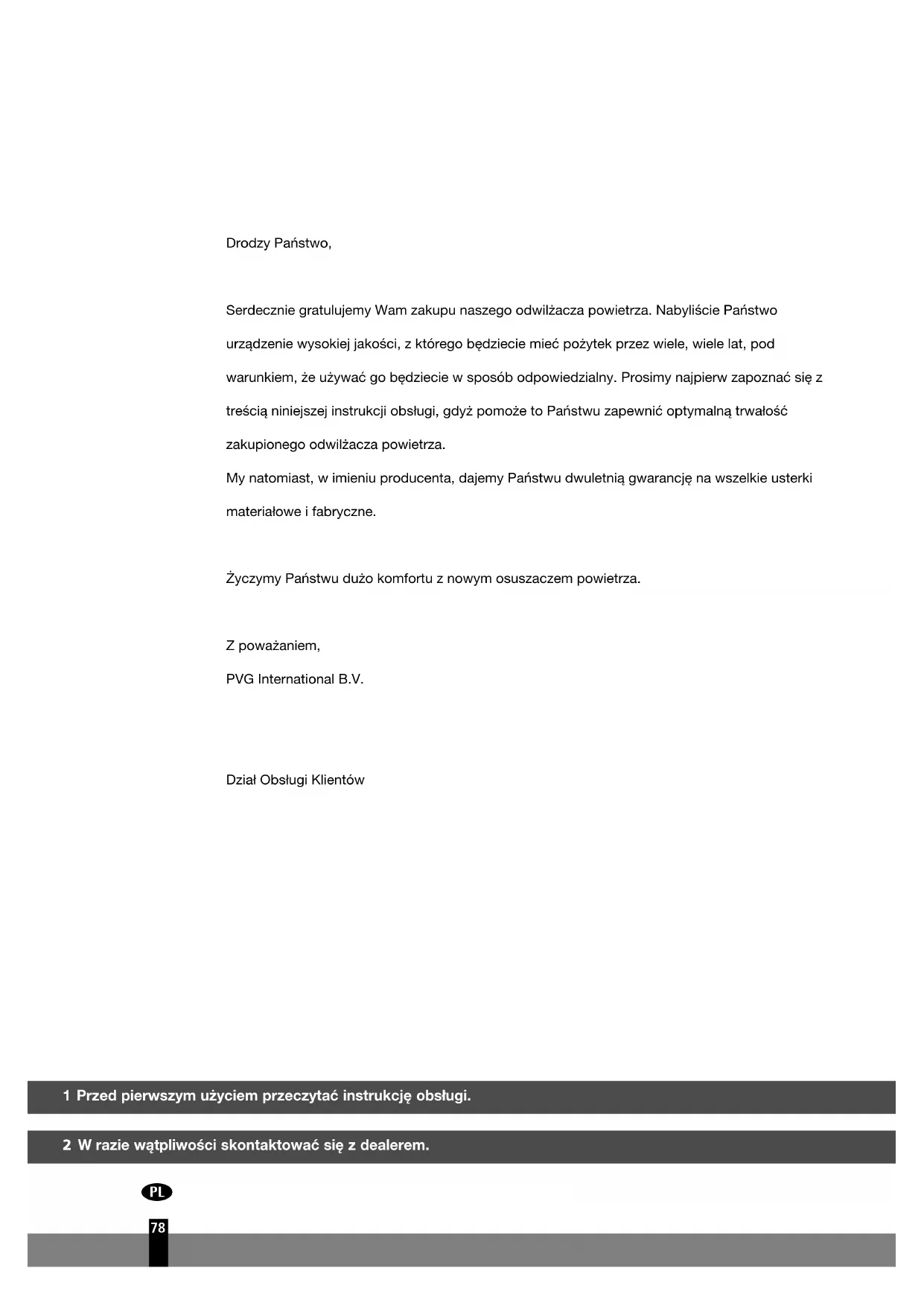

Serdecznie gratulujemy Wam zakupu naszego odwilżacza powietrza. Nabyliście Państwo urządzenie wysokiej jakości, z którego będziecie mieć pożytek przez wiele, wiele lat, pod warunkiem, że używać go będziecie w sposób odpowiedzialny. Prosimy najpierw zapoznać się z treścią niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić optymalną trwałość zakupionego odwilżacza powietrza.

My natomiast, w imieniu producenta, dajemy Państwu dwuletnią gwarancję na wszelkie usterki materiałowe i fabryczne.

Życzymy Państwu dużo komfortu z nowym osuszaczem powietrza.

Z poważaniem,

PVG International B.V.

Dział Obsługi Klientów

1 Przed pierwszym użyciem przeczytać instrukcję obsługi.

2 W razie wątpliwości skontaktować się z dealerem.

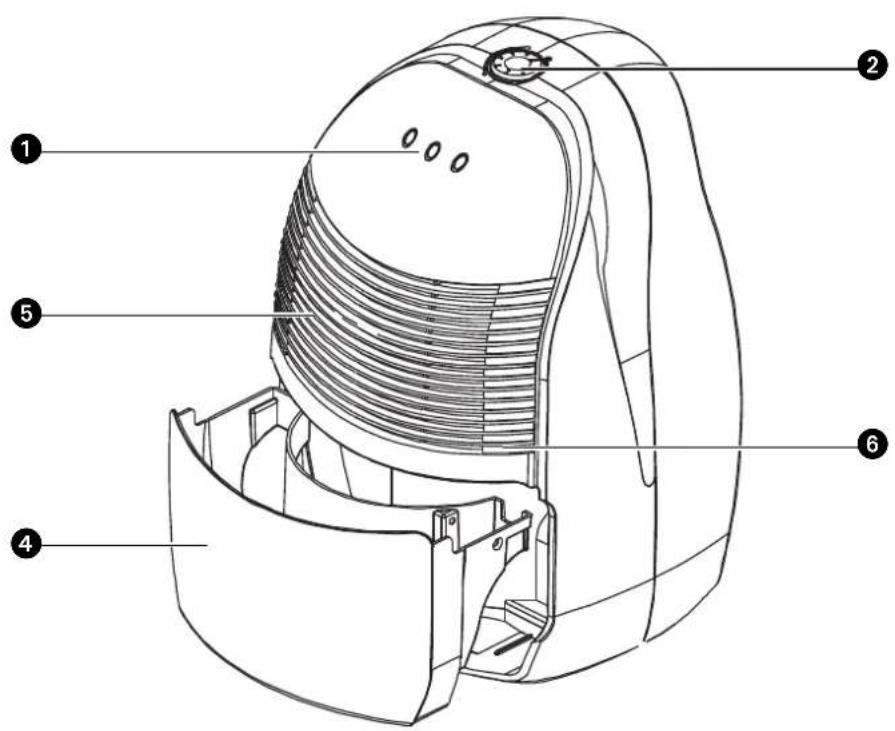

Identyfikacja części

① Panel sterowania
② Regulator/ higrostat
③ Otwór wylotowy suchego powietrza
④ Ruchomy zbiornik wody
⑤ Otwór wlotowy wilgotnego powietrza
6 Filtr powietrza
⑦ Rurka odpływowa (ø13 mm) z zaślepką
8 Przewód z wtyczką sieciową
9 Uchwyt

PRZEPISY BEZPIECZEŃSTWA

Instalacja urządzenia musi odbyć się w całkowitej zgodzie z obowiązującymi na miejscu przepisami, ustaleniami i normami. Klimatyzator nadaje się do użytku jedynie w pomieszczeniach zamkniętych. Przed zainstalowaniem go sprawdzić należy napięcie sieci zasilającej. Klimatyzator przystosowany jest do przyłączenia do sieci wyłącznie za pośrednictwem uziemiającego gniazdka sieciowego o napięciu sieci zasilającej 220-240 V./ 50 Hz.

Generalnie

• Aby odwilżacz pracował sprawnie i optymalnie, w pobliżu jego nie mogą znajdować się grzejniki ani inny sprzęt wytwarzający ciepło.
• Urządzenie działa z największą wydajnością, gdy wszystkie okna i drzwi w pomieszczeniu są zamknięte.

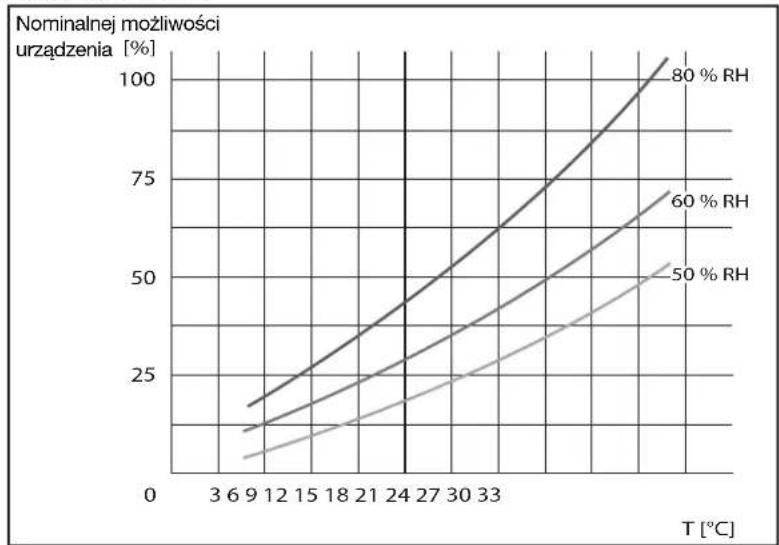

• Wydajność urządzenia zależna jest od temperatury powietrza oraz stopnia wilgotności pomieszczenia. Przy niskich temperaturach poziom osuszania jest niższy.
• W przypadku zanieczyszczenia filtra powietrza należy go wyczyścić; zapobiega to nadmiernemu zużyciu energii elektrycznej oraz zapewnia optymalne działanie odwilżacza.
• Po wyjęciu wtyczki z gniazdka zasilania odwilżacz uruchamia się ponownie dopiero po upływie trzech minut, zapobiegając w ten sposób uszkodzeniu sprężarki (kompresora).

UWAGA

Klimatyzator MUSI być przyłączony do sieci zasilającej przewodem uziemiającym. Jeżeli przyłączenie do sieci nie jest uziemiające, urządzenia niw wolno w żadnym wypadku do niej przyłączać. Gdy klimatyzator jest przyłączony do sieci zasilającej, wtyczka przewodu zasilającego musi być zawsze łatwo dostępna. Przed przystąpieniem do instalacji klimatyzatora zapoznaj się najpierw z instrukcją obsługi i postępuj zgodnie z podanymi w niej zaleceniami;

Przed instalacją klimatyzatora należy sprawdzić czy:

• napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na nalepce znamionowej;
• gniazdko sieciowe i rodzaj sieci zasilającej przystosowane są do przyłączenia urządzenia;
• wtyczka przewodu zasilającego pasuje do gniazdka sieciowego;
• klimatyzator ustawiony jest na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

• Klimatyzator wyprodukowany został zgodnie z normami bezpieczeństwa CE. Mimo to – jak w przypadku wszelkich innych urządzeń elektrycznych – należy obchodzić się z nim ostrożnie.
• Nie wolno przykrywać dopływu powietrza jak też wywietrznika.
• Przed przemieszczeniem urządzenia należy pamiętać o uprzednim opróżnieniu pojemnika na wodę.

• Nie wolno dopuścić do kontaktu urządzenia ze śr odkami chemicznymi.

• W żadnym wypadku nie wolno dopuścić do kontaktu urządzenia z wodą, tzn. nie należy go nigdy zwilżać, coczyć ani zanurzać w wodzie.

• Nie wolno wkładać żadnych obcych przedmiotów do otworów w klimatyzatorze.
• Przed przystąpieniem do czyszczenia klimatyzatora lub którejś z jego części składowych bądź wymiany którejś z tych części, należy najpierw wyłąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
• Klimatyzatora NIE WOLNO w żadnym wypadku przyłączać do sieci za pomocą przedłużacza. W razie braku odpowiedniego uziemiającego gniazdka sieciowego należy zlecić fachowcowi jego instalację.
• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby małe dzieci nie miały bezpośredniego dostępu do klimatyzatora, tak jak ma to miejsce w przypadku innych urządzeń elektrycznych.
• Ewentualne naprawy – poza regularną konserwacją – należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej, jak też pamiętać o przestrzeganiu instrukcji dotyczących konserwacji klimatyzatora.
• Jeżeli nie używasz klimatyzatora, wtyczkę przewodu zasilającego należy wyjąć z gniazdka sieciowego.
• Jeśli zaistnieje potrzeba wymiany przewodu zasilającego na nowy, należy zlecić to fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawczej.

UWAGA!

• Nie wolno używać klimatyzatora, jeżeli przewód zasilający lub wtyczka przewodu są uszkodzone. Nie wolno też uciskać przewodu ani przeciągać go wzdłuż przedmiotów o ostrych krawędziach.
• Pomieszczenie, w którym pracuje klimatyzator, nie może być nigdy hermetycznie odcięte od dopływu powietrza. W ten sposób zapobiegać należy powstaniu podciśnienia w pomieszczeniu, aby nie zakłócić odprowadzania powietrza z podgrzewacza wody, okapu czy pieca kuchennego.
• Nieprzestrzeganie powyższych zaleceń może spowodować przepadek gwarancji na to urządzenie.

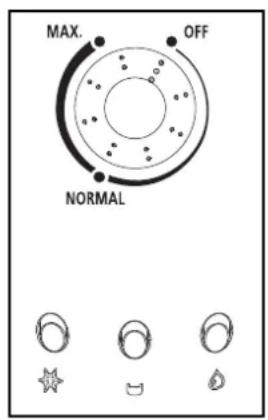

Lampki kontrolne na panelu sterowania

Ta lampka zapala się sygnalizując, że włączyła się funkcja odmrażania. Jest to konieczne przy zapobieganiu nadmiernemu formowaniu się lodu na urządzeniu.

Ta lampka zapala się, gdy zbiornik na wodę jest pełny. Urządzenie automatycznie przerywa pracę.

Gdy świeci się ta lampka, oznacza to, że urządzenie pracuje.

MAX. OFF NORMAL

Obstuga

1 Upewnij się, że hydrostat jest w pozycji OFF zanim włączysz urządzenie do sieci.
2 Sprawdzić, czy zbiornik wody został właściwie ustawiony. (jeśli używasz urządzenie po raz pierwszy, a zaświeci się lampka „wyjmij zbiornik wody z obudowy odwilżacza, a następnie umieść go ponownie we właściwej pozycji).
3 Przekręcić pokrętło regulatora do wymaganej pozycji. Higrostat daje się ustawić w sposób ciągły. Ustawić higrostat w pozycji 'NORMAL', co umożliwia uzyskanie względnej wilgotności w zakresie około 50% i stworzenie wygodnego środowiska.

Urządzenie rozpoczyna osuszanie powietrza, gdy wilgotność powietrza w pomieszczeniu jest wyższa od ustawionej wartości.

Kiedy osiągnie się stopień wilgotności ustawionej na odwilżaczu, to urządzenie wyłączy się automatycznie, po czym włącza się ponownie, kiedy wilgotność w pomieszczeniu wzrośnie ponad wymaganą.

Ustawienie higrostatu w pozycji 'MAX.' umożliwia pracę ciągłą urządzenia.

4 Aby wyłączyć urządzenie, ustawić regulator w pozycji 'OFF'.

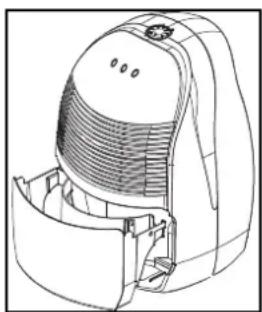

Opróżnianie zbiornika wody

Gdy zbiornik wody jest pełny, zapala się lampka 📋, a urządzenie automatycznie przerywa pracę. W takim razie należy wyjąć zbiornik i opróżnić go, a następnie umieścić z powrotem w obudowie we właściwej pozycji. Urządzenie rozpoczyna ponownie pracę.

W celu długotrwałej pracy i stałego odprowadzania wody urządzenie można połączyć za pomocą rurki odpływowej z zewnętrznym spustem. Postępować należy w następujący sposób:

1 Odkręć zakrętkę na tylnej części obudowy.
2 Zdejmij gumową zaślepkę z otworu spustowego.
3 Podłącz rurkę odpływową do otworu tak, aby znajdowała się ona poniżej poziomu otworu spustowego, co umożliwia swobodne odprowadzenie wody. Gdy przewód zmieni położenie, może nastąpić przelanie.
4 Umieść odpływ rurki spustowej w zewnętrznym spuście.

Jeśli nie zamierzasz korzystać ze stałego odprowadzania wody, odłącz rurkę odpływową od urządzenia, umieść z powrotem gumową zaślepkę na otworze spustowym, a następnie zakręć nakrętkę. Umieść zbiornik wody ponownie na swoim miejscu.

Przed przystąpieniem do czyszczenia należy najpierw wyłączyć odwilżacz, a następnie odłączyć go od sieci zasilającej.

Czyszczenie obudowy

Zewnętrzny korpus urządzenia należy wycierać miękką, suchą szmatką. Jeśli urządzenie jest bardzo zabrudzone, można użyć delikatnego środka czyszczącego, a następnie wytrzeć lekko wilgotną ściereczką. W żadnym wypadku nie wolno spłukiwać urządzenia wodą.

Czyszczenie filtra powietrza

Filtr powietrza pochłania kurz oraz inne drobne zanieczyszczenia powietrza. Regularne używanie odwilżacza może spowodować zapchanie się filtra kurzem. Dlatego filtr ten należy czyścić dwa razy w tygodniu w następujący sposób:

1 Wyjmij zbiornik wody z obudowy odwilýacza. Przechyl urządzenie lekko do tyłu, poczym wyjmij z niego filtr.
2 Wyczyść filtr używając odkurzacza lub, jećli jest bardzo zabrudzony, użyj w tym celu wody. Wysusz filtr i zamontuj go z powrotem. Przed zamontowaniem upewnij się, czy filtr jest ca,kiem suchy. Umieść zbiornik wody z powrotem na swoim miejscu.

W żadnym wypadku nie wolno używać urządzenia bez filtra.

Magazynowanie

Jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy:

1 Wyłączyć odwilżacz, odłączyć go od sieci zasilającej oraz całkowicie opróżnić i wytrzeć zbiornik wody. Zarówno zbiornik jak i samo urządzenie muszą być całkowicie suche;
2 Oczyscić filtr powietrza;
3 Umieścić urządzenie w miejscu wolnym od kurzu.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem należy sprawdzić następujące możliwe przyczyny usterek:

Urządzenie nie działa	Przyczyna Rozwiązanie
Urządzenie nie działa.	Urządzenie nie jest podłączone do sieci.	Włóż wtyczkę do gniazdka zasilania.
	Higrostat ustawiony jest na zbyt niskim poziomie.	Przekręć pokrętło higrostatu do wymaganej pozycji.
	Zbiornik wody jest pełny. Opróżnij zbiornik wody.
	Zbiornik wody znajduje się w niewłaściwej pozycji.	Umieść zbiornik wody we właściwej pozycji.
Urządzenie nie usuwa wilgoci.	Filtr powietrza jest brudny. Oczyć filtr powietrza.
	Temperatura lub wilgotność względna pomieszczenia jest za niska.	W tych warunkach jest rzeczą normalną, że urządzenie nie osusza powietrza.
Odwilżacz działa, ale wpływ działania jest niewielki, a usuwanie wilgoci za małe.	Pomieszczenie jest za duże.	Zaleca się zainstalowanie odwilżacza o większej mocy.
	W pomieszczeniu jest za wiele urządzeń generujących wilgoć.	Reduce ventilation (e.g. close curtains and shut doors). [please translate]
	Za duża wentylacja – za dużo otwartych okien i drzwi.	Redukować wentylację (zamknąć okna I drzwi).

Warunki gwarancji

Odwilżacz objęty jest dwuletnią gwarancją począwszy od dnia zakupu. W okresie tym wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie.

Obowiązują przy tym następujące warunki:

• Wszelkie dodatkowe roszczenia, w tym roszczenia odszkodowań z racji ewentualnie poniesionych strat, nie będą honorowane.
• Naprawy i wymiany części w okresie gwarancji nie przedłużają okresu gwarancji.
• Gwarancja traci ważność jeżeli dokonano przeróbek, zastosowano nieoryginalne części lub urządzenie było naprawiane przez osoby trzecie.
• Części podlegające naturalnemu zużyciu nie podlegają gwarancji.
• Gwarancja jest ważna po przedstawieniu oryginalnej, prawidłowo wypełnionej karty gwarancyjnej i dowodu zakupu.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową eksploatacją lub niedostosowaniem się do zaleceń instrukcji obsługi.
• Koszty transportu i ryzyko transportu odwilżaczy oraz części zamienne do nich zawsze pokrywa kupujący.

W celu uniknięcia niepotrzebnych kosztów zawsze początkowo proponujemy korzystanie z instrukcji obsługi. Jeżeli to nie przyniesie rozwiązania problemu, odwilżacz należy wysłać do punktu serwisowego.

DANE TECHNICZNE

Typ		TD 10
Pobór mocy kW		0,22
Zasilanie V / Hz / Ph		220-240 / 50 / 1
Napięcie elektryczne (nom.) A		1,6
Zdolność osuszania * L / 24h		10
Pojemność zbiornika wody L		1,1
Przepustowość powietrza (nom.)**	m^3/h	100
Objętość pomieszczenia do**	m^3	40 - 60
Zakres temperatur działania	°C 5-32
Automatyczne odszranianie		ja
Regulacja poziomu wilgotności		ja
Typ sprężarki		Piston
Rodzaj środka chłodzącego typ/ ilość naładowana	r / gr	R134A / 160
Wymiary jednostki (szer x głęb. wys ) mm		295 x 280 x 440
Ciężar netto jednostki kg		11,5
Ciężar brutto jednostki kg		13,0
Poziom hałasu jednostki	dPA)	40
Klasa bezpieczeństwa jednostki	IP	IP 20
Wartość znamionowa bezpiecznika		250V, T6,3A

* Osuszanie 32°C, 80% RH.
** Słuzy tylko jako wskazlwka

Producent zastrzega sobie prawo do wprowadzenia zmian bez uprzedniego zawiadomienia.

Zakres działania

Zużytych artykułów elektrycznych nie wolno usuwać wraz z normalnymi odpadami komunalnymi, lecz jeśli jest to możliwe poddać je utylizacji. W razie wątpliwości co do pozbywania się tych odpadów należy skontaktować się władzami lokalnymi lub z dealerem.

Informacja dotycząca środowiska: To urządzenie zawiera fluorowane gazy cieplarniane objęte treścią protokołu z Kioto, dlatego naprawę klimatyzatora bądź jego demontaż zlecić należy fachowcom z autoryzowanego serwisu naprawczego.

Urządzenie to zawiera czynnik chłodniczy R134a w ilości podanej w powyższej tabeli. Czynnika chłodniczego R134a nie należy wprowadzać do atmosfery: R134a jest fluorowanym gazem cieplarnianym o wskaźniku GWP (Global Warming Potential) wynoszącym = 1300.
