BRUGSANVISNING TS 126 TECTRO

Kære kunde, Tillykke med købet af Tectro-airconditionanlægget. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt. Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst mulig levetid for anlægget. På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl. Vi håber, du får glæde af dit airconditionanlæg. Med venlig hilsen, PVG International b.v. Kundeserviceafdelingen man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 226

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligehol- delse af airconditionanlægget. Du kan finde mange svar på almindelige problemer i kapitlet T ip til fejlfinding. Hvis du først gennemlæser kapitel K, Tip til fejlfinding, er det muligvis ikke nødvendigt at tilkalde service. man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 23A S IKKERHEDSANVISNINGER

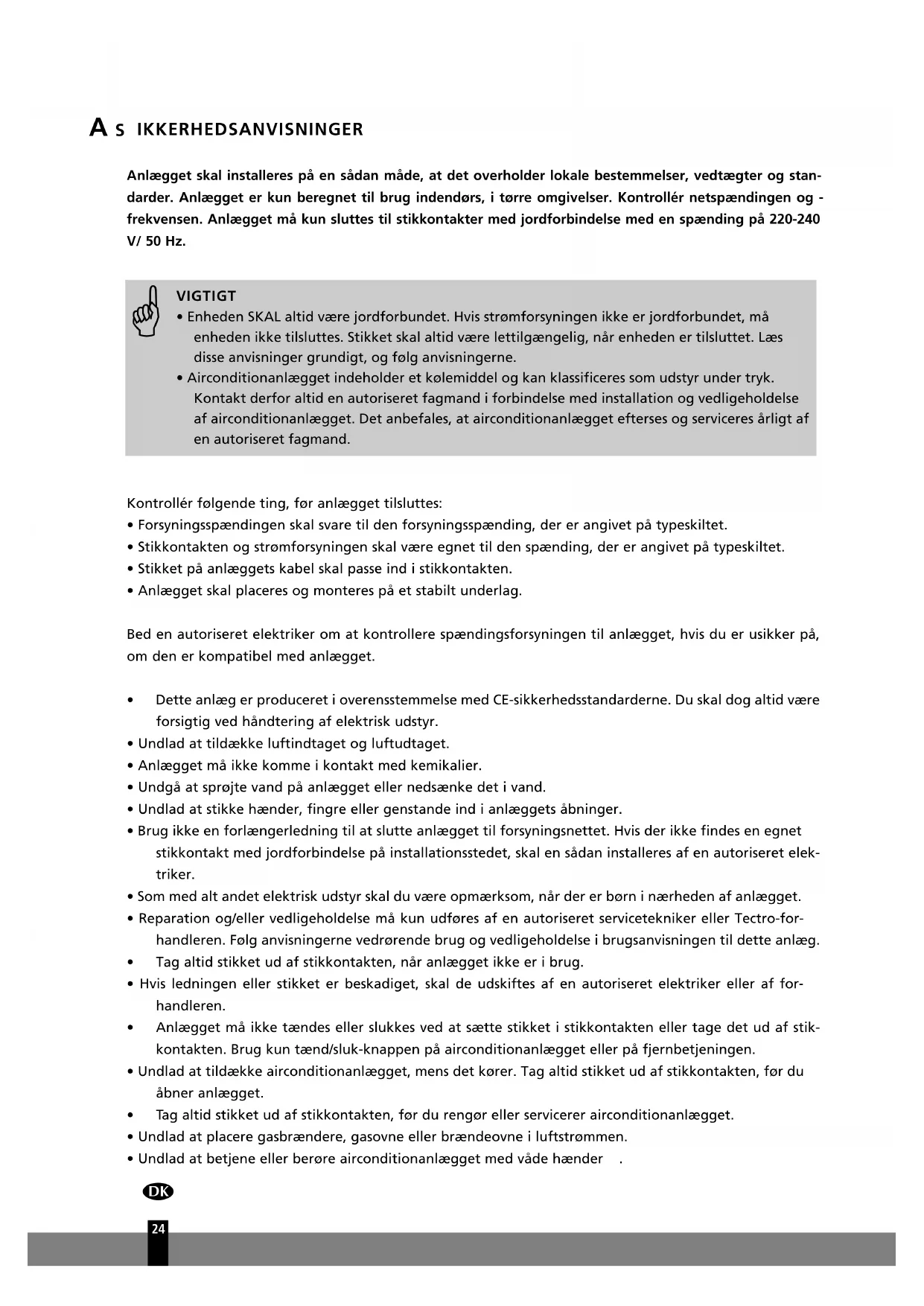

nlægget skal installeres på en sådan måde, at det overholder lokale bestemmelser, vedtægter og stan- darder. Anlægget er kun beregnet til brug indendørs, i tørre omgivelser. Kontrollér netspændingen og - frekvensen. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 220-240 V/ 50 Hz. Kontrollér følgende ting, før anlægget tilsluttes:

• Forsyningsspændingen skal svare til den forsyningsspænding, der er angivet på typeskiltet.

• Stikkontakten og strømforsyningen skal være egnet til den spænding, der er angivet på typeskiltet.

• Stikket på anlæggets kabel skal passe ind i stikkontakten.

• Anlægget skal placeres og monteres på et stabilt underlag. Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på, om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være forsigtig ved håndtering af elektrisk udstyr.

• Undlad at tildække luftindtaget og luftudtaget.

• Anlægget må ikke komme i kontakt med kemikalier.

• Undgå at sprøjte vand på anlægget eller nedsænke det i vand.

• Undlad at stikke hænder, fingre eller genstande ind i anlæggets åbninger.

• Brug ikke en forlængerledning til at slutte anlægget til forsyningsnettet. Hvis der ikke findes en egnet stikkontakt med jordforbindelse på installationsstedet, skal en sådan installeres af en autoriseret elek- triker.

• Som med alt andet elektrisk udstyr skal du være opmærksom, når der er børn i nærheden af anlægget.

• Reparation og/eller vedligeholdelse må kun udføres af en autoriseret servicetekniker eller Tectro-for- handleren. Følg anvisningerne vedrørende brug og vedligeholdelse i brugsanvisningen til dette anlæg.

Tag altid stikket ud af stikkontakten, når anlægget ikke er i brug.

• Hvis ledningen eller stikket er beskadiget, skal de udskiftes af en autoriseret elektriker eller af for- handleren.

Anlægget må ikke tændes eller slukkes ved at sætte stikket i stikkontakten eller tage det ud af stik- kontakten. Brug kun tænd/sluk-knappen på airconditionanlægget eller på fjernbetjeningen.

• Undlad at tildække airconditionanlægget, mens det kører. Tag altid stikket ud af stikkontakten, før du åbner anlægget.

ag altid stikket ud af stikkontakten, før du rengør eller servicerer airconditionanlægget.

• Undlad at placere gasbrændere, gasovne eller brændeovne i luftstrømmen.

• Undlad at betjene eller berøre airconditionanlægget med våde hænder

• Enheden SKAL altid være jordforbundet. Hvis strømforsyningen ikke er jordforbundet, må enheden ikke tilsluttes. Stikket skal altid være lettilgængelig, når enheden er tilsluttet. Læs disse anvisninger grundigt, og følg anvisningerne.

• Airconditionanlægget indeholder et kølemiddel og kan klassificeres som udstyr under tryk. Kontakt derfor altid en autoriseret fagmand i forbindelse med installation og vedligeholdelse af airconditionanlægget. Det anbefales, at airconditionanlægget efterses og serviceres årligt af en autoriseret fagmand.

• Bemærk, at den udendørs enhed støjerunder brug, og at denne støj kan overskride de lokale støj- grænser. Det er brugerens ansvar at sørge for, at udstyret overholder den lokale lovgivning.

Det frarådes at opholde sig i den direkte luftstrøm.

• Drik aldrig afløbsvandet fra airconditionanlægget.

B OVERSIGT OVER DELENE

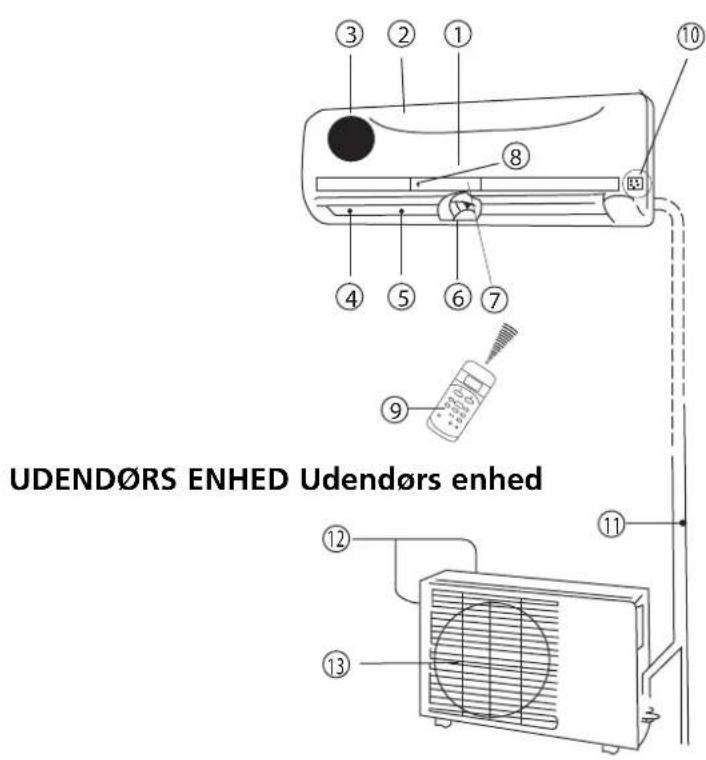

INDENDØRS ENHED Indendørs enhed a Frontpanel b Luftindtag c Luftfilter (bag frontpanelet) d Luftudtag e Vandret luftrist f Lodret luftspjæld g Display h Modtager til fjernbetjeningssignal i Fjernbetjening (nærmere beskrivelse findes i kapitel E) j Knap til manuel betjening (Auto/cool) UDENDØRS ENHED Udendørs enhed k Tilslutningsrør, afløbsslange (medføl- ger ikke) l Luftindtag (på siden og på bagsiden) m Luftudtag Driftsindikatorerne blinker hurtigt (fem gange pr. sekund), når sikkerhedsfunktionerne aktiveres.

BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder

• Brug aldrig enheden, hvis ledningen, kabinettet eller kontrolpanelet er beskadiget.

• Hvis anvisningerne ikke følges, kan enhedens garanti bortfalde. man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 25F UNKTIONSINDIKATORER PÅ DEN INDENDØRS ENHEDS DISPLAY a AUTO-indikator Denne indikator lyser, når airconditionanlægget kører i auto-tilstand. b Afrimningsindikator (kun på modeller med køle- og varmefunktion) Denne indikator lyser, når airconditionanlæggets afrimningsfunktion starter automatisk, eller når varmluftsstyringsfunktionen aktiveres ved brug af varmefunktionen. c Temperaturindikator Denne indikator viser temperaturindstillingerne, når airconditionanlægget kører. d Driftsindikator Denne indikator blinker, når anlægget tændes, og lyser, når anlægget er i drift. e Timerindikator Denne indikator lyser, når timeren er indstillet til at tænde eller slukke. C DRIFTSTEMPERATUR Afkøling, opvarmning og affugtning sker mest effektivt ved følgende indendørs- og udendørstemperatu- rer:

• Hvis airconditionanlægget anvendes ved andre forhold end ovenstående, kan visse sikkerhedsfunktioner blive aktiveret, hvilket får anlægget til at fungere unormalt.

Relativ luftfugtighed i rummet på under 80 %. Hvis airconditionanlægget kører i et rum med en relativ luftfugtighed på over 80 %, kan der dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel (lodret mod gulvet), og indstil ventilatoren til høj hastighed.

For at du kan udnytte airconditionanlægget bedst muligt, skal du altid lukke døre og vinduer

når du bruger kølings- eller varmefunktionen.

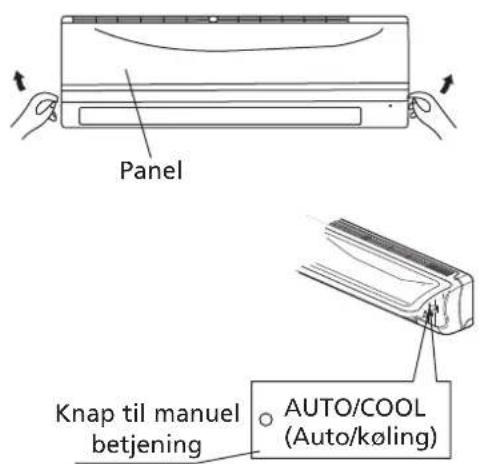

irconditionanlægget kan betjenes manuelt på selve anlægget eller med den medfølgende fjernbetjening. Betjening med fjernbetjeningen er beskrevet i kapitel E, "Brug af fjernbetjening". Når airconditionanlæg- get betjenes uden fjernbetjeningen, kan der kun anvendes auto-tilstand. Følg nedenstående anvisninger for at betjene anlægget uden fjernbetjening:

1. Åbn frontpanelet, og løft det op i en vinkel, til det klikker på plads.

• Når du trykker på knappen til manuel betjening, skiftes der mellem følgende driftstilstande i nævnte rækkefølge: auto, køling, fra.

ryk tre gange på knappen for at slukke for airconditionanlægget.

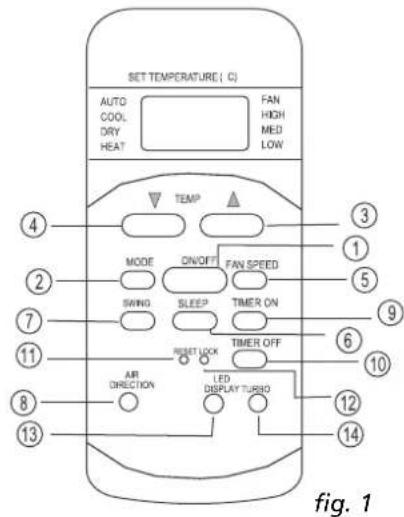

Oversigt over funktionsknapperne på fjernbetjeningen a Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at standse anlægget. b Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto, køling, affugtning, varme og ventilator som vist på nedenstående figur:

AUTO KØLING AFFUGTNING VARME VENTILATOR

c Knappen ▲: Tryk på denne knap for at øge indstillingen for indendørstemperaturen til 30 ºC. d Knappen ▼: Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til 17 ºC. e Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du tryk- ker på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto. Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke selv indstille den. f Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen for at annullere. Denne funktion kan kun anvendes i forbindelse med tilstandene COOL, HEA T og AUTO (henholdsvis køling, varme og automatisk) og opretholder den mest behagelige temperatur. BEMÆRK! Hvis enheden kører i driftstilstanden SLEEP, annulleres den, hvis der trykkes på den anden knap. g Knappen Swing (Dr ej):

ryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knap- pen igen for at stoppe drejningen. h Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel. Luftspjældets drejningsvinkel ændres med 6 grader for hvert tryk på knappen. Når luftspjældet drejer i en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeef fekt, ændres drejnings

retningen automatisk. Der vises ikke noget symbol på displayet, når du trykker på denne knap. i Knappen Timer On (Timeraktivering): T ryk på denne knap for at aktivere automatisk timerstyret

• Ret altid fjernbetjeningen mod modtageren på den indendørs enhed, og sørg for, at der ikke er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer ikke korrekt.

• Afstanden mellem fjernbetjeningen og anlægget må maksimalt være 6-7 meter.

drift. Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Tryk på knappen gen-

vis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og funk- tionerne stilles tilbage til de oprindelige indstillinger. l Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetje- ningen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK. m Knappen LED DISPLAY: Tryk på denne knap for at rydde taldisplayet på airconditionanlægget. Tryk på den igen for at aktivere det (gælder ikke for enheder uden denne funktion). n Knappen TURBO: Hvis du trykker på denne knap i tilstanden COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO. Oversigt over indikatorerne på fjernbetjeningen og deres funktion Display a Digitalt display: I dette område vises den indstillede temperatur, og i tilstanden TIMER vises ON- og OFF-indstillingerne for timeren. I tilstanden FAN vises der ikke noget. b Sendeindikator: Denne indikator lyser, når fjernbetjeningen sender et signal til den indendørs enhed. c ON/OFF-indikator: Dette symbol vises, når du tænder for enheden vha. fjernbetjeningen, og forsvinder, når du slukker for enheden. d Indikator for driftstilstand: Når du trykker på knappen MODE, vises den aktuelle driftstilstand -- AUTO COOL DR Y HEAT. e Låseindikator: LOCK-displayet vises, når du trykker på knappen LOCK. Tryk på knappen LOCK for at rydde displayet. f Indikator for timer display: I dette displayområde vises indstillingerne for timeren. Det betyder, at TIMER ON (Timer til) kun vises, hvis der er indstillet en starttid. Hvis kun sluktiden er indstillet, vises TIMER OFF (Timer fra). Hvis begge funk- tioner er indstillet, vises TIMER ON-OFF, hvilket betyder, at du har valgt at indstille både start- og sluktid. g V entilatorhastighedsindikator:

ryk på knappen F AN SPEED for at vælge den ønskede ventilatorhastighedsindstilling (Automatisk – lav – mellem – høj). Dit valg vises i LCD-vinduet med undtagelse af automatisk ventilatorhastighed. fig. 2 man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 29Brug af fjernbetjeningen Isætning/udskiftning af batterier Brug to alkaliske batterier (AAA/LR03). Brug aldrig genopladelige batterier.

1. Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.

2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.

3. Sæt dækslet på igen ved at skubbe det på plads.

AUTOMATISK drift Når airconditionanlægget er driftsklart, skal du tænde for det. Driftsindikatoren på displayet på den inden- dørs enhed begynder at blinke.

Mode (Indstilling) til vælge Auto.

▲ eller ▼ for at indstille den ønskede rumtemperatur. Den mest behagelige tempe- raturindstilling er mellem 21 ºC og 28 ºC.

On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på den indendørs enheds display tændes. Driftstilstanden er auto. Ventilatorhastigheden styres automatisk.

On/Off (Tænd/sluk) igen for at standse anlægget.

KØLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved

at vælge tilstanden køling, af fugtning, varme (kun enheder med V ARMEPUMPE) eller ventilator ved hjælp af knappen

ryk på knappen ▲ eller ▼ (knappen c eller d) for at indstille den ønskede rumtemperatur . Når anlæg

• I auto-tilstand vælger airconditionanlægget selv tilstanden køling, ventilator, varme eller

fugtning på baggrund af forskellen mellem den faktiske temperatur i rummet og den temperatur, der er indstillet på fjernbetjeningen.

Hvis auto-tilstand ikke giver en behagelig temperatur, kan du vælge den ønskede tilstand manuelt.

• Isæt ikke gamle, brugte batterier eller to batterier af forskellig type. Dette kan medføre, at fjernbetjeningen ikke fungerer korrekt.

• Hvis du ikke skal bruge fjernbetjeningen i flere uger i træk, skal du tage batterierne ud. I modsat fald kan batterierne lække og beskadige fjernbetjeningen.

• Den gennemsnitlige levetid for batterierne ved normal drift er cirka 6 måneder.

• Udskift batterierne, når den indendørs enhed ikke længere reagerer på fjernbetjeningen med et bip, eller sendeindikatoren ikke tændes.

• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

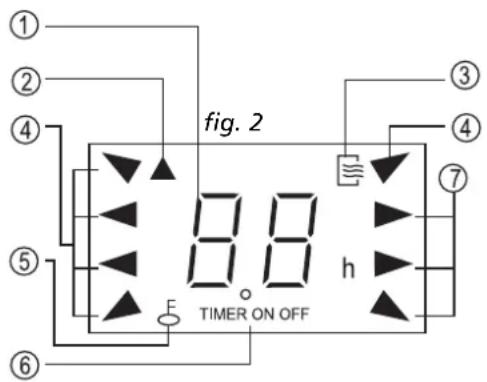

EMÆRK! For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises kun de relevante symboler på displayet.

get er i køletilstand, er den behageligste indstilling 21 ºC eller derover. Når anlægget er i varmetilstand, er den behageligste indstilling 28 ºC eller derunder.

Ventilator) e f or at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.

On/Off (Tænd/sluk) a Driftsindikatorerne tændes, og airconditionanlægget starter i henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget. AFFUGTNINGSTILSTAND

1. Tryk på knappen Mode (Indstilling) b for at vælge affugtningstilstanden.

On/Off (Tænd/sluk) a. Driftsindikatorerne tændes, og airconditionanlægget starter i affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget. TIMERDRIFT Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (i og j) bruges til at indstille, hvor- når timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) i. Fjernbetjeningens display viser ON TIMER (Timer til),

og den seneste timerindstilling for start af anlægget, og symbolet " Hr" vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.

Timer On (Timeraktivering) i igen for at bekræfte det ønskede starttidspunkt.

1.3 Når du trykket på knappen

Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget. Efter yderligere ca. 2 sekunder forsvinder signalet "h", og den indstillede temperatur vises igen på det digitale display.

2. Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) j. Fjernbetjeningens display viser OFF TIMER (Timer fra),

og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

Timer Off (Timerslukning) j igen for at bekræfte det ønskede stoptidspunkt.

imerslukning), er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender signalet til airconditionanlægget. Efter yderligere ca. 2 sekunder forsvinder signalet "h", og den indstillede temperatur vises igen på det digitale display.

Sådan indstilles start- og stoptidspunktet:

ryk på knappen Timer On (T imeraktivering) i Fjernbetjeningens display viser ON TIMER (T imer til), og den seneste timerindstilling for aktivering af anlægget vises på timerdisplayet. Du kan nu indstille et nyt starttidspunkt.

BEMÆRK! På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og vantilatorfunktion.

BEMÆRK! Ventilatortilstand kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge trinene 1, 3 og 4. man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 313.2 Tryk på knappen Timer On (Timeraktivering) i igen for at bekræfte det ønskede starttidspunkt.

g den seneste timerindstilling for slukning af anlægget, og symbolet "Hr" vises på timerdisplayet. Du kan nu indstille et nyt stoptidspunkt.

Timer Off (Timerslukning) j igen for at bekræfte det ønskede stoptidspunkt.

3.5 Når du har indstillet timeren, er der en forsinkelse på et halvt sekund, før fjernbetjeningen sender sig-

nalet til airconditionanlægget. Efter yderligere ca. 2 sekunder forsvinder signalet "h", og den indstille-

• Justér luftstrømmens retning korrekt, så den ikke er rettet direkte mod personer.

• Justér temperaturen, så det optimale komfortniveau opnås. Anlægget må ikke indstilles til for høje temperaturer.

• Luk døre og vinduer, da den ønskede effekt i modsat fald kan blive reduceret.

• Brug knappen TIMER ON (Timeraktivering) på fjernbetjeningen til at vælge det tidspunkt, du vil have airconditionanlægget til at starte.

Undlad at placere genstande i nærheden af luftindtaget eller luftudtaget, da det kan forringe aircon- ditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luft- strømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne nå airconditionanlægget uhindret.

• Rengør luftfiltret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at ren- gøre filtrene hver anden uge.

• Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

• Fjernbetjeningen må ikke komme i kontakt med væske.

• Fjernbetjeningen må ikke udsættes for høje temperaturer og stråling.

• Modtageren på den indendørs enhed må ikke udsættes for direkte sollys, da det kan medføre funktionsfejl.

• Bland aldrig nye og gamle batterier. Brug aldrig to batterier af forskellige type (f.eks. alkaliske og mangandioxid) samtidig.

Hvis du indstiller samme tidspunkt som start- og stoptidspunkt, øges stoptidspunktet automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis den indstillede tid er over 10 timer).

• Du kan ændre tidspunktet for timeraktivering eller -slukning ved at trykke på den tilsvarende timerknap og indstille et nyt tidspunkt.

• Den indstillede timertid er relativ. Det vil sige, at den måles i forhold til det aktuelle tidspunkt.

Luftstrømmens retning skal justeres korrekt, da der ellers kan opstå ubehag eller uens lufttemperatur i rummet.

• Justér det vandrette luftspjæld ved hjælp af knappen h på fjernbetjeningen.

• Justér det lodrette luftspjæld manuelt.

ustering af den vandrette luftstrøms retning (op-ned) Airconditionanlægget justerer automatisk den vandrette luftstrøms retning efter driftsfunktionen. Sådan indstilles den vandrette luftstrøms retning Denne procedure skal udføres, mens enheden kører. Tryk på knappen Air Direction (Luftstrøm) h på fjernbetjeningen, indtil luftspjældet har den ønskede retning.

• Justér den vandrette luftstrøms retning til den ønskede retning.

• I nedenstående procedure justeres den vandrette luftstrøms retning automa- tisk til den retning, du indstillede luftspjældet til ved hjælp af knappen Air Direction (Luftstrøm). Sådan indstilles den lodrette luftstrøms retning (venstre - højre) Justér det lodrette luftspjæld manuelt ved hjælp af håndtaget til venstre eller højre for det armen på det lodrette luftspjæld (afhængig af model). Mens aircon- ditionanlægget kører, og det lodrette luftspjæld står i en bestemt position, skal du flytte håndtaget til venstre (eller højre, afhængig af model) for luftudtaget til den ønskede position. Sådan drejes luftstrømmens retning automatisk (op-ned) Denne procedure skal udføres, mens anlægget kører.

• Funktionen afbrydes ved at trykke på knappen Swing (Drej) g igen. Tryk på knappen Air Direction (Luftstrøm) h for at låse luftspjældet i den ønskede position.

BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

FORSIGTIG! Pas på ikke at komme til at berøre ventilatoren bag de lodrette luftspjæld!

• Når du har indstillet airconditionanlægget til auto-tilstand (knappen 2 på fjernbet- jeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTILA- TOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.

• Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes omkring det temperaturpunkt, du har indstillet.

• Hvis AUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de øns- kede indstillinger manuelt. ØKONOMIDRIFT

• Når du trykker på knappen SLEEP (Dvale) f under KØLING, OPVARMNING eller AUTOMATISK drift, øger (køling) eller reducerer (varme) airconditionanlægget automatisk temperaturen med 1 ºC pr. time. Den indstillede temperatur er fast efter 2 timer. Ventilatorhastigheden styres automatisk. AFFUGTNINGSDRIFT

• I affugtningstilstand vælger airconditionanlægget automatisk affugtnings- funktion på baggrund af forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.

• Temperaturen reguleres under affugtningen ved gentagen aktivering og deak- tivering af kølefunktionen eller ventilatoren. Ventilatorhastigheden er LAV.

Under normal drift affugter airconditionanlægget også luften.

BEMÆRK! Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor normalt, at en hygrostat måler en højere

elativ luftfugtighed. Den absolutte luftfugtighed i rummet reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.)

• Knappen Air Direction (Luftstrøm) og knappen Swing (Drej) er deaktiveret, når airconditionanlægget ikke er i drift (herunder også når der er indstillet et timer- starttidspunkt).

• Airconditionanlægget må ikke køre i lange perioder med nedadgående luftstrøm i køle- eller affugtningstilstand. I modsat fald kan der dannes kondens på overfladen af det vandrette luftspjæld, hvilket kan forårsage dryppen.

• Det vandrette luftspjæld må ikke justeres manuelt. Brug altid knappen Air Direction (Luftstrøm) h eller knappen Swing (Drej) g. Hvis luftspjældet justeres manuelt, kan det medføre funktionsfejl under driften. Hvis der opstår fejl ved luftspjældet, skal airconditionanlægget straks stoppes og genstartes.

• Når airconditionanlægget startes, umiddelbart efter det har været stoppet, kan det ske, at det vandrette luftspjæld først bevæger sig efter ca. 10 sekunder.

• Åbningsvinklen på det vandrette luftspjæld må ikke være for lille, da køle- eller varmeeffekten i modsat fald nedsættes på grund af det begrænsede luftstrømningsområde.

• Anlægget må ikke anvendes med det vandrette luftspjæld i lukket tilstand.

Når airconditionanlægget tilsluttes (første gang), kan der forekomme støj fra det vandrette luftspjæld i 10 sekunder. Dette er helt normalt.

I V EDLIGEHOLDELSE Rengøring af den indendørs enhed og fjernbetjeningen Rengøring af luftfilteret Et tilstoppet luftfilter reducerer anlæggets køleeffekt. Filteret skal rengøres hver anden uge.

1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et

2. Tag fat i luftfilterets håndtag, og løft det en smule opad for at tage det ud af

filterholderen. Træk det derefter nedad.

3. Tag LUFTFILTERET af den indendørs enhed.

• Rengør LUFTFILTERET hver anden uge.

• Rengør LUFTFILTERET med en støvsuger eller med vand.• Kontrollér, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.

4. Fjern kun det elektrostatiske plasmafilter fra dets holder, når det er nødven-

digt. Gør som vist på billedet til venstre.

5. Rengør det elektrostatiske plasmafilter med vand, om nødvendigt tilsat et

mildt rengøringsmiddel. Kontrollér, at filteret er helt tørt og intakt, før du sæt- ter det tilbage i enheden.

6. Sæt luftopfriskningsfilteret på plads igen.

7. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og

højre kant flugter, og sæt filtret på plads.

FORSIGTIG! Undlad at berøre det elektrostatiske plasmafilter i op til 10 minutter efter åbning af luftindtaget, da det kan medføre elektrisk stød.

• Tør den indendørs enhed og fjernbetjeningen af med en tør klud.

• Hvis den indendørs enhed er meget snavset, kan du bruge en klud, der er vredet hårdt op i koldt vand.

• Den indendørs enheds frontpanel kan tages af og rengøres med vand. Tør efter med en tør klud.

• Brug ikke klude, der er forbehandlet med kemikalier, eller en støveklud til at rengøre enheden.

ADVARSEL! Det er nødvendigt at stoppe airconditionanlægget og taget stikket ud af stikkontakten før rengøring. Afløbs

ens Nej FortynderFilterhåndtagElektrostatisk filterman_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 35V edligeholdelse Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger:

. Lad ventilatoren køre i cirka 6 timer, for at anlægget kan tørre indvendigt.

2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Tag batterierne ud af fjernbetjeningen.

3. Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autorise-

ret airconditiontekniker. Kontrol før drift

• Kontrollér, at ledningerne ikke er defekte eller frakoblede.

• Kontrollér, at luftfilteret er monteret.

• Kontrollér, at luftindtaget eller luftudtaget ikke er blokeret, hvis airconditionanlægget ikke har været brugt i længere tid.

• Undgå at berøre enhedens metaldele, når filteret tages ud. Der er risiko for personskade ved håndtering af de skarpe metalkanter.

• Brug ikke vand til indvendig rengøring af airconditionanlægget. Hvis anlægget udsættes for vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.

• Når anlægget rengøres, skal du først kontrollere, at strømmen og relæet er slået fra.

edenstående hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlægget.

Kompressoren kan ikke genstartes i de første 3 minutter, efter at den er stoppet. Modvirkning af kold luft

• Anlægget er konstrueret til ikke at blæse kold luft i varmetilstand, når den indendørs varmeveksler er i én af nedenstående tre tilstande, og den indstillede temperatur ikke er nået. A) Når opvarmning netop er startet. B) Under afrimning. C) Ved opvarmning med lav temperatur. Afrimning

• Den indendørs eller udendørs ventilator kører ikke under afrimning.

• Der kan dannes rim på den udendørs enhed under en varmecyklus, når udetemperaturen er lav, og fug- tigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.

• I denne tilstand holder airconditionanlægget med mellemrum op med at varme og påbegynder auto- matisk afrimning.

• Afrimningstiden varierer mellem 4 og 10 minutter, alt efter hvad udetemperaturen er, og hvor meget rim der er dannet på den udendørs enhed.

2. Der kommer hvid damp ud af den indendørs enhed.

• Der kan dannes hvid damp, hvis der er stor temperaturforskel mellem luftindtag og luftudtag i køle- tilstand i et indendørs miljø med høj relativ luftfugtighed.

• Der kan dannes hvid damp på grund af den fugt, der opstår i forbindelse med afrimningsprocessen, hvis airconditionanlægget genstarter i varmetilstand efter afrimning.

3. Lav støj i airconditionanlægget.

• Du kan muligvis høre en lav hvislende lyd, når kompressoren kører eller netop er stoppet. Det er lyden af kølemidlet, som cirkulerer eller stopper med at cirkulere.

• Du kan også høre en lav pibende lyd, når kompressoren kører eller netop er stoppet. Det skyldes var- meudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

• Du kan muligvis høre en lyd, når luftspjældet vender tilbage til udgangspositionen, når strømmen slås til.

4. Der blæses støv ud fra den indendørs enhed.

• Dette er normalt, når airconditionanlægget ikke har været brugt i længere tid, eller første gang, det bruges.

5. Der kommer en mærkelig lugt fra den indendørs enhed.

• Dette skyldes, at den indendørs enhed afgiver lugte fra byggematerialer, møbler eller røg. man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 376. Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.

• Når indetemperaturen når den temperatur, som er indstillet på airconditionanlægget, stopper kom-

ressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen, når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede temperatur i varmetilstand.

7. Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med en

øj relativ luftfugtighed (over 80 %). Justér det vandrette luftspjæld til den maksimale position for luf- tudblæsning, og vælg ventilatorhastigheden Høj.

• I tilfælde af strømsvigt under drift standser anlægget helt. Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget star- ter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

K TIP TIL FEJLFINDING

Funktionsfejl og løsninger

PROBLEM Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. T ag stikket ud af stikkontakten, og kontakt forhandleren.

• Én af følgende fejlkoder vises på displayet: E0, E1, E2, E3, E4, E5, E6, E7, E8 eller P0, P1, P2, P3, P4.

Det sker ofte, at sikringen springer eller relæet udløses.

• Der er trængt fremmedlegemer eller vand ind i airconditionanlægget.

• Driftsindikatoren blinker 5 gange, også efter at strømmen har været slået fra og er slået til igen.

Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt anlæggets model.

BEMÆRK! Anlægget må kun repareres af en autoriseret airconditiontekniker. Problem Årsag Løsning Strømafbrydelse Vent, til strømmen vender tilbage. Stikket kan være blevet trukket ud af tikkontakten. Kontrollér, at stikket sidder korrekt i ontakten. Der er sprunget en sikring. Udskift sikringen/nulstil relæet/nulstilafbryderkontakten. Batteriet i fjernbetjeningen er opbrugt. Udskift batteriet. Afstanden mellem fjernbetjeningen ogmodtageren på den indendørs enhed erstørre end 6-7 meter, eller der er ikke fri assage for signalet mellem jernbetjeningen og modtageren. Gør afstanden mindre. Fjern eventuelleforhindringer. Ret fjernbetjeningen mod odtageren på den indendørs enhed. Den tid, som er indstillet med timeren, erforkert. Vent, eller annuller timerindstillingen.

emperaturen er indstillet forkert. Indstil temperaturen korrekt. Du kan finde n detaljeret beskrivelse i kapitel E, "Brugaf fjernbetjeningen". Luftfiltret er blokeret. Rengør luftfilteret. Døre eller vinduer i rummet er åbne. Luk døre og vinduer. Luftindtaget eller luftudtaget på denindendørs eller den udendørs enhed erblokeret. Fjern først eventuelle blokeringer, oggenstart derefter enheden. Kompressorens 3-minuttersbeskyttelsesforsinkelse er aktiveret. Afrimning af den udendørs enhed er igang. Airconditionanlægget er i auto-tilstand. Airconditionanlægget er iaffugtningstilstand. Temperaturindikatoren vises ikke. Airconditionanlægget er iventilatortilstand. Temperaturen kan ikke indstilles iventilatortilstand. Enheden starter ikke. Enheden køler ellervarmer ikke rummetsærlig godt, selvomder kommer luft ud afairconditionanlægget. Vent. Ventilatorhastighedenkan ikke ændres Ventilatorhastigheden kan kun ændres ivarme-, køle- og ventilatortilstand. man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 39L G ARANTIBETINGELSER

irconditionanlægget leveres med 2 års garanti, med virkning fra købsdatoen. Alle materiale- og produk- tionsfejl repareres, eller anlægget udskiftes, uden omkostninger inden for denne periode. Der gælder føl- gende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.

. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse af garantiperoioden.

3. Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale

dele, eller hvis der er udført reparation af tredjemand.

4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.

5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er

foretaget ændringer af anlægget.

6. Garantien dækker ikke skader, der skyldes forsømmelse eller handlinger, der afviger fra dem, der er

beskrevet i denne brugsanvisning.

7. Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.

8. Skader, der er opstået som følge af, at der ikke har været anvendt et egnet filter, er ikke dækket af

9. Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhe-

derne er ikke dækket af garantien. For at undgå unødvendige omkostninger anbefaler vi, at du altid konsulterer brugsanvisningen, før du tager anlægget i brug. Send airconditionanlægget til reparation hos forhandleren, hvis du ikke finder løs- ningen på dit problem i denne brugsanvisning.

EN 14511 ** Vejledende *** Affugtning ved 32 °C, 80 % relativ luftfugtighed Kasserede elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Elektronikaf fald skal afleveres på en genbrugsstation. Spørg de lokale myndigheder eller forhand- leren til råds om genbrug af produktet. Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen. Produktet må kun serviceres eller demonteres af særligt uddannet personale. Dette udstyr indeholder et kølemiddel af typen R407c i den mængde, der er angivet i tabellen ovenfor

ype af airconditionanlæg Vægmonteret airconditionanlæg Vægmonteret airconditionanlæg Kølekapacitet (maks.) * W 2600 3350

OP-faktor* 2,99 2,88 Affugtningskapacitet ** l/døgn 24 36 Strømforbrug ved køling kW 1 1,27 Strømforbrug ved opvarmning kW 1,1 1,39 Strømforsyning V/Hz/Ph 220 - 240 / 50 / 1 220 - 240 / 50 / 1 Strømstyrke (nom.) ved køling/opvarmning A 4,4 / 4,6 5,8 / 6

Kompressortype Rotationskompressor Rotationskompressor Ventilatorhastigheder 3 3 Temperaturområde ºC 17 - 30 17 - 30 Driftsområde ºC 10 - 40 10 - 40 Betjening, manuel/mekanisk/elektronisk Elektronisk fjernbetjening Elektronisk fjernbetjening Fjernbetjening, Ja/nej J J Luftfiltertype(r) Skærm, aktivt kul Skærm, aktivt kul Kølemiddeltype/fyldning r/gr R407c / 820 R407c / 1150 Kølemiddelrørets diameter, væske – gas mm 6,35 / 9,53 6,35 / 12,7 Pneumatisk indsugning/tømning bar 5 / 18 5 / 18 Mål, indendørs enhed (b x h x d) mm 790X190X275 790X190X275 Mål, udendørs enhed (b x h x d) mm 700X535X235 780X540X250 Nettovægt, indendørs enhed kg 8,5 9 Nettovægt, udendørs enhed kg 31 36 Bruttovægt, indendørs enhed kg 10,5 11 Bruttovægt, udendørs enhed kg 33 38 Lydtryk, indendørs enhed dB(A) 30 - 36 31 - 37 Lydtryk, udendørs enhed dB(A) 50 53 IP-klasse, indendørs enhed IP IP20 IP20 IP-klasse, udendørs enhed IP IP24 IP24 Sikringsklasse T3,15A / 250V T3,15A / 250V Model man_TS1xx_dk.qxd 10-05-2007 13:50 Pagina 415
