KÄYTTÖOHJE TS 126 TECTRO

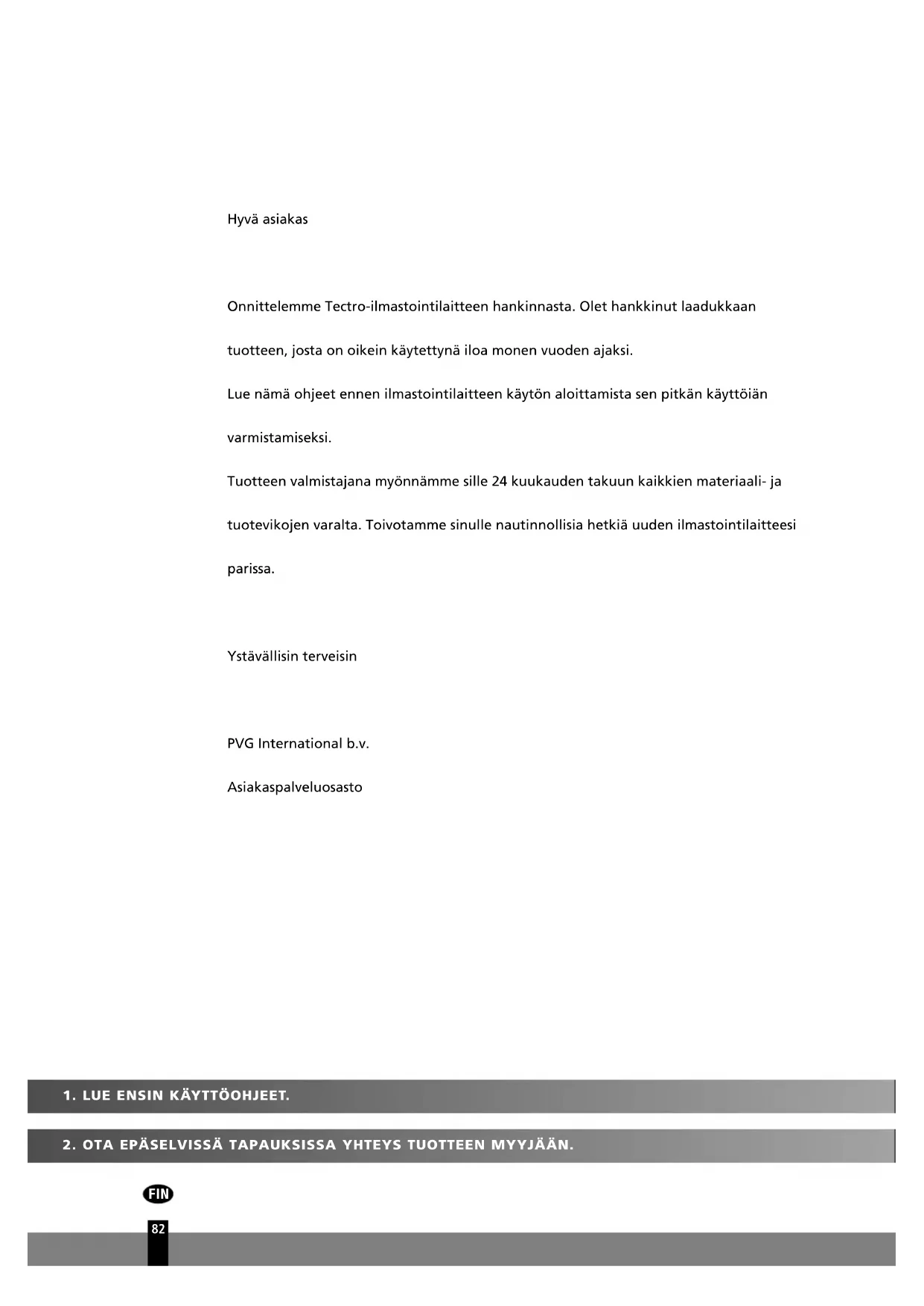

Hyvä asiakas Onnittelemme Tectro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi. Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän varmistamiseksi. Tuotteen valmistajana myönnämme sille 24 kuukauden takuun kaikkien materiaali- ja tuotevikojen varalta. Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa. Ystävällisin terveisin PVG International b.v. Asiakaspalveluosasto man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 82FIN

Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä ja kunnossapitoa varten. Luvussa ”Vianmääritysvihjeitä” on useita ratkaisuja ylei- siin ongelmiin. Lukemalla luvun K ”V ianmääritysvihjeitä” ennen tukipalveluun soittamista saatat välttää turhan puhelinsoiton. man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 83A T URVAOHJEET

senna laite vain, jos se vastaa paikallisia säädöksiä, lakeja ja standardeja. Laitetta saa käyttää ainoastaankuivissa sisätiloissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pisto-rasiaan, jonka jännite on 220-240 V / 50 Hz.Tarkista ennen laitteen kytkemistä seuraavat seikat:• Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä.• Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa.• Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.• Laite on asetettu tukevalle ja tasaiselle pinnalle. Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran yhteensopivuutta.

• Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta.• Älä peitä ilman sisäänmeno- ja ulostuloritilöitä.• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin.• Älä työnnä esineitä laitteen aukkoihin.• Älä koskaan kytke laitetta sähköverkkoon käyttämällä jatkojohtoa. Jos sopivaa maadoitettua pistorasi-aa ei ole käytettävissä, pyydä valtuutettua sähkömiestä asentamaan sellainen.• Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä.• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai Tectro-toimittaja. Noudata lait-teen käyttöohjeessa mainittuja käyttö- ja huolto-ohjeita.• Irrota aina pistoke pistorasiasta, kun laite ei ole käytössä.• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke. Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamallavirtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpai-nikkeita. Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteenavaamista.• Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.• Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen. Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä.• Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. Tämä saattaa olla paikallisten säädösten vastaista.Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset.

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon.Lue nämä ohjeet huolellisesti ja noudata niitä. Ilmastointilaite sisältää jäähdytysainetta, ja se voidaan luokitella paineistetuksi laitteeksi. Otaaina yhteyttä valtuutettuun asentajaan ilmastointilaitteen asennusta ja huoltoa varten.. Onsuositeltavaa, että valtuutettu ilmastointilaitehuolto tarkastaa ja huoltaa ilmastointilaitteenvuosittain. FIN

• On suositeltavaa välttää oleskelua suoraan ilmavirrassa.• Älä koskaan juo ilmastointilaitteen poistovettä.

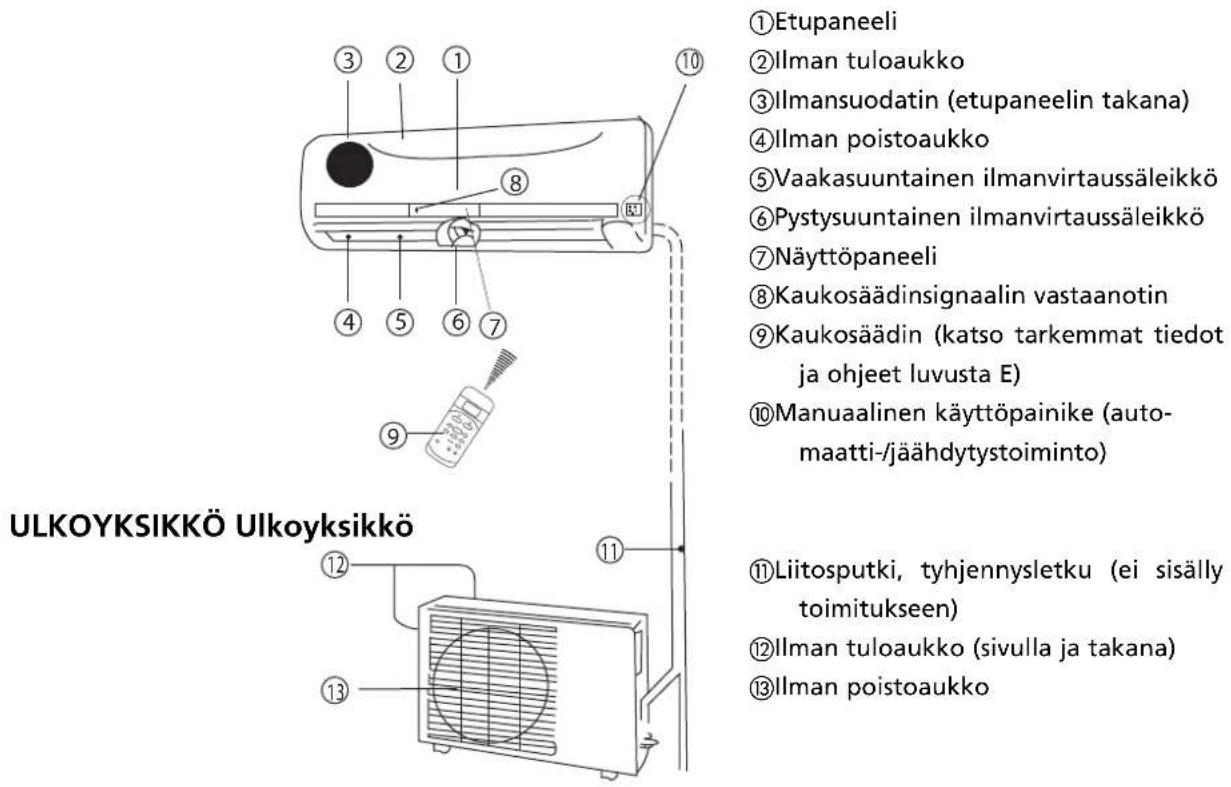

SISÄYKSIKKÖ Sisäyksikkö a Etupaneelib Ilman tuloaukkoc Ilmansuodatin (etupaneelin takana)d Ilman poistoaukkoe Vaakasuuntainen ilmanvirtaussäleikköf Pystysuuntainen ilmanvirtaussäleikkög Näyttöpaneelih Kaukosäädinsignaalin vastaanotini Kaukosäädin (katso tarkemmat tiedotja ohjeet luvusta E)j Manuaalinen käyttöpainike (auto-maatti-/jäähdytystoiminto) ULKOYKSIKKÖ Ulkoyksikkö k Liitosputki, tyhjennysletku (ei sisällytoimitukseen)l Ilman tuloaukko (sivulla ja takana)m Ilman poistoaukkoToiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat lait-teen toimintaan.

HUOMAUTUS! Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiksi.Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioonlaitteen todellinen muoto.

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo taiohjauspaneeli on vaurioitunut. • Ohjeiden noudattamatta jättäminen saattaa johtaa takuunraukeamiseen.man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 85T OIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANEELISSA a AUTO-ilmaisinTämä ilmaisin syttyy, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).b DEFROST-huurteenpoiston ilmaisin (vain jäähdytys ja lämmitys -malleissa)Tämä ilmaisin syttyy, kun ilmastointilaite aloittaa automaattisen huurteenpoiston tai kun lämpimänilman säätötoiminto aktivoidaan lämmitystoiminnon aikana.c Lämpötilan ilmaisinNäyttää lämpötila-asetukset ilmastointilaitteen ollessa toiminnassa.d Toiminnan ilmaisinTämä ilmaisin vilkkuu, kun laitteen virta kytketään päälle, ja palaa, kun laite on toiminnassa.e Ajastimen ilmaisinTämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttöön / pois käytöstä (ON/OFF).

Jäähdytys-, lämmitys- ja kosteudenpoistotoiminnot ovat tehokkaimpia seuraavissa sisä- ja ulkolämpötiloissa:

Jos ilmastointilaitetta käytetään muissa kuin edellä mainituissa olosuhteissa, sensuojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan. Huoneen suhteellinen kosteusprosentti on alle 80%. Jos ilmastointilaitetta käytetäänhuoneessa, jonka suhteellinen kosteusprosentti on yli 80%, laitteen pinnalle saattaa tiivistyävettä. Aseta pystysuuntainen ilmanvirtaussäleikkö sen suurimpaan kulmaan (pystysuunnassamaahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH). Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaantehon varmistamiseksi. FIN

LämpötilaToimintoäähdytystoiminto Lämmitystoiminto KosteudenpoistotoimintoHuoneen lämpötila 17ºC - 32ºC 10ºC - 27ºC 17ºC - 32ºCUlkoilman lämpötila 18ºC - 40ºC 10ºC - 24ºC 18ºC - 40ºC ignaalin vastaanotinman_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 86FIN

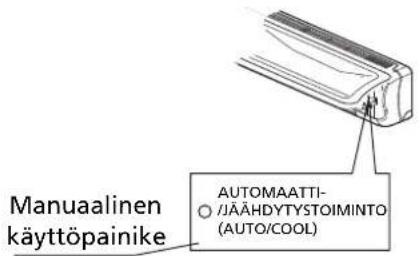

lmastointilaitetta voidaan käyttää manuaalisesti laitteen säätimillä tai laitteen mukana toimitetulla kauko-säätimellä. Katso ohjeet kaukosäätimen käyttöä varten luvusta E ”Käyttö kaukosäätimellä”. Kun ilmastoin-tilaitetta käytetään ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seu-raavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:1. Avaa etupaneeli ja nosta sitä ylöspäin, kunnes se naksahtaa paikalleen.2. Manuaalisen käyttöpainikkeen (10) painallus käynnistää automaattisen toiminnan (AUTO).3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

• Kun manuaalista käyttöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassajärjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF). Kun painiketta painetaan kahdesti, laite toimii pelkästään jäähdytystilassa (COOL). Tätäkäytetään vain testaustarkoituksiin.• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu. Laitteen käyttöä kaukosäätimen avulla voidaan jatkaa tavallisesti.PaneeliAUTOMAATTI-/JÄÄHDYTYSTOIMINTO AUTO/COOL)Manuaalinenkäyttöpainikeman_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 87E K

ÄYTTÖ KAUKOSÄÄTIMELLÄ

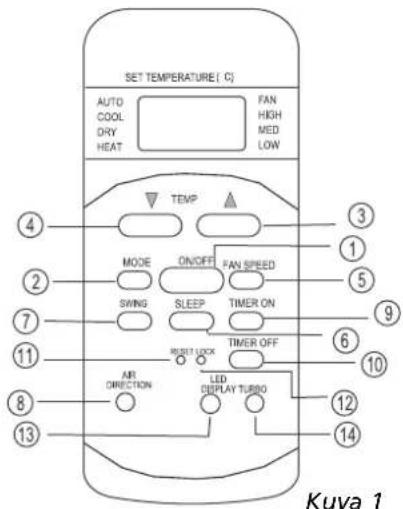

Kaukosäätimen toimintopainikkeet a Virtapainike: Paina tätä painiketta laitteen käynnistämiseksi. Paina tätä painiketta uudelleen laitteen sammuttamiseksi. b Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaat- tinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukai-sessa järjestyksessä: AUTO COOL DRY HEAT FAN c ▲ -painike: Tällä painikkeella voidaan korottaa sisäilman lämpötilaa 30 ºC:seen saakka. d ▼ -painike: Tällä painikkeella voidaan laskea sisäilman lämpötilaa 17 ºC:seen saakka. e Puhaltimen painike (Fan): Tällä painikkeella valitaan puhaltimen nopeus. Jokainen painikkeen pai- nallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas),MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DR Y), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valitatällä painikkeella. f SLEEP-painike: Voit siirtyä energiansäästötilaan painamalla tätä painiketta kerran. Peruuta painamal- la sitä uudelleen. Tätä toimintoa voidaan käyttää vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla läm-pötila pysyy mahdollisimman miellyttävänä. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, seperuutetaan, jos painat jotakin muuta painiketta. g Kääntötoiminnon painike (Swing): Paina tätä painiketta kääntötoiminnon käyttämiseksi. Paina pai- niketta uudelleen toiminnon pysäyttämiseksi.h Ilmavirran suuntauspainike (Air direction): ällä painikkeella voidaan muuttaa säleikön suuntaus kulmaa. Säleikön suuntauskulma muuttuu 6º jokaisella painalluksella. Kun säleikkö kääntyy tiettyyn

• Osoita kaukosäädin aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen javastaanottimen välillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimensignaalia, eikä ilmastointilaite toimi oikein.• Kaukosäätimen suurin toimintaetäisyys on noin 6 - 7 metriä. FIN

kulmaan, joka vaikuttaa ilmastointilaitteen jäähdytys- ja lämmitystehoon, suuntausta muutetaan auto- maattisesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan. i A jastimen aloitusajan painike (Timer on):

aina tätä painiketta laitteen ajastetun päälläoloajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun päälläoloajan peruuttamiseksi paina painiketta, kunnes näytöllä ei näy mitään. j Ajastimen lopetusajan painike (Timer off): Paina tätä painiketta laitteen ajastetun sammutusajan

settamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes näytöllä ei näy mitään. k RESET-painike: Kun painat syvennyksessä olevaa RESET-painiketta, kaikki nykyiset asetukset peruute- taan ja ohjaus palaa alkuasetuksiin. l LOCK-painike: Kun painat syvennyksessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen. m LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentää ilmastointilaitteen numeronäytön. Aktivoi se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa). n TURBO-painike: Paina tätä painiketta COOL-tilassa. Ilmastointilaite siirtyy tehokkaaseen jäähdy- tystoimintoon. Peruuta TURBO-toiminto painamalla uudelleen. Kaukosäätimen ilmaisimien nimet ja toiminnot Näyttöpaneeli a DIGITAALISEN NÄYTÖN alue: Asetettu lämpötila näytetään tällä alueella. Jos laite on TIMER-tilassa, näytetään ajastimen ON- tai OFF- asetus. FAN-tilassa ei näy mitään. b LÄHETYKSEN ilmaisin: Tämä ilmaisin palaa, kun kauko-ohjain lähettää signaaleja vastaanottimelle. c ON/OFF-ilmaisin: Tämä symboli tulee esiin, kun laite kytketään päälle kauko-ohjaimesta ja häviää, kun laite kytketään pois päältä. d TOIMINT ATILAN ilmaisin: Kun MODE-painiketta painetaan, se näyttää nykyisen toimintatilan -- AUTO COOL DRY HEAT (vain jääh- dyttävissä malleissa). e LOCK-ilmaisin: LOCK-näyttö tulee esiin, kun LOCK-painiketta painetaan. T yhjennä näyttö painamalla LOCK-painiketta. f AJASTINNÄ YTÖN ilmaisin:

ällä näyttöalueella näytetään AJASTIMEN asetukset. Jos vain toiminnan aloitusaika asetetaan, näyt

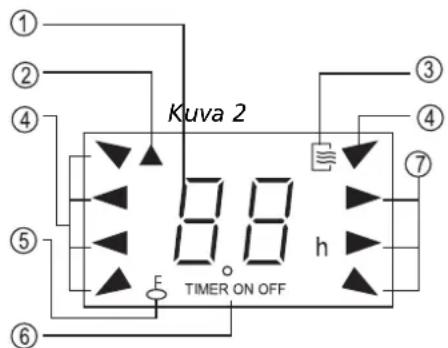

Kuva 2 man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 89töön tulee TIMER ON. Jos vain toiminnan lopetuksen aika asetetaan, näyttöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näyttöön tulee TIMER ON-OFF. Tämä on osoitus siitä, että olet valinnut

ekä päällemenon että pois päältä menon ajan. g PUHALTIMEN NOPEUDEN ilmaisin: Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low-Med-High). Valintasi näytetään LCD-näytössä paitsi silloin, kun asetuksena on automaattinen puhallinnopeus. Kaukosäätimen käyttäminen Paristojen asennus/vaihto Käytä kahta alkaliparistoa (AAA/LR03). Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen

2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja _) ovat oikein päin.

3. Kiinnitä kansi takaisin liu’uttamalla se paikalleen.

AUTOMAATTINEN toiminta Kun ilmastointilaite on valmiina käyttöön, kytke siihen virta. T oiminnan ilmaisin alkaa vilkkua sisäyksikön näyttöpaneelissa.

Valitse AUTO-toiminto tilan valintapainikkeella (Mode).

Aseta haluttu huoneen lämpötila painikkeilla ▲ ja ▼. Miellyttävimmät lämpötilat ovat välillä 21 - 28 ºC.

3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikön näyttöpaneelissa oleva toiminnan

ilmaisin syttyy . T oimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellään automaattisesti.

Paina virtapainiketta uudelleen laitteen sammuttamiseksi. JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lämpötilan ja kaukosäätimellä asetetun lämpötilan välillä, ja käyttää sen perusteella jäähdytys-, tuuletus-, lämmitys- ja kuivaustoimintoja (COOL, FAN, HEAT ja DRY).

oit myös valita toimintatilan manuaalisesti, jos et halua käyttää automaattitoimintoa (AUTO).

• Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukosäätimeen toimintahäiriöitä.

• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.

Paristojen normaali kestoikä on noin kuusi kuukautta.

• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai kaukosäätimen lähetyksen merkkivalo ei syty.

• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

HUOMAUTUS! Kuvassa 2 on näkyvissä kaikki merkit esittelytarkoituksessa. Todellisen käytön aikana näyttöpaneelissa näkyvät vain käytettävien toimintojen merkit. FIN

1. Jos et halua käyttää automaattitoimintoa (AUTO), voit asettaa toimintatilan manuaalisesti painamalla

painiketta b. Voit valita käyttöön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lämpö- pumppuyksiköt) tai tuuletus (FAN ONLY) -tilan.

2. Aseta haluttu huoneen lämpötila painikkeilla

▲ ja ▼ (c ja d). Kun laite on jäähdytystilassa (COOL), miellyttävimmät asetukset ovat 21 ºC ja sitä suuremmat lämpötilat. Kun laite on lämmitystilassa (HEAT), miellyttävimmät asetukset ovat 28 ºC ja sitä alhaisemmat lämpötilat.

3. Paina puhallinpainiketta

e valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).

4. Paina virtapainiketta

a. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla. Paina virtapainiketta a uudelleen laitteen sammuttamiseksi. KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) b kuivaustoiminnon (DRY) valitsemiseksi.

2. Käytä painikkeita

▲ ja ▼ (c ja d) asettaaksesi halutun lämpötilan välillä 21 - 28 ºC.

3. Paina virtapainiketta a. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina vir-

tapainiketta a uudelleen laitteen sammuttamiseksi. AJASTINTOIMINTO Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (i ja j). Kaukosäätimellä määritet- tävä ajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin välille.

Aloitusajan asettaminen

Paina ajastimen aloitusajan painiketta (Timer on) i, jolloin kaukosäätimen näytössä lukee ON TIMER. Ajastimen näytössä näkyy viimeksi asetettu aloitusaika ja tunnus ”Hr”. Voit nyt asettaa uudelleen lait- teen toiminnan aloitusajan.

1.2 Paina ajastimen aloitusajan painiketta (

Timer on) i uudelleen halutun aloitusajan asettamiseksi.

1.3 Kun ajastimen aloitusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen

sekunnin viiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digi

2. Lopetusajan asettaminen

Paina ajastimen lopetusajan painiketta (Timer off) j, jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika tunteina. V oit nyt asettaa uudelleen laitteen toiminnan lopetusajan.

2.2 Paina ajastimen lopetusajan painiketta (

Timer off) j uudelleen asettaaksesi laitteen toiminnan halu- tun lopetusajan.

2.3 Kun ajastimen lopetusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen

sekunnin viiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digi

HUOMAUTUS! Laitteeseen asetetun lämpötilan ja todellisen sisäilman lämpötilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja käyttämättä jäähdytys- ja tuuletustoimintoja.

UOMAUTUS! Tuuletustilassa (FAN ONLY) lämpötilaa ei voida säätää. Tässä tilassa käytettävissä ovat vain vaiheet 1, 3 ja 4. man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 913. Aloitus- ja lopetusajan asettaminen

Paina ajastimen aloitusajan painiketta (Timer on) i, jolloin kaukosäätimen näytössä lukee ON TIMER. Ajastimen näytössä näkyy viimeksi asetettu aloitusaika tunteina. Voit nyt asettaa uudelleen laitteentoiminnan aloitusajan.3.2 Paina ajastimen aloitusajan painiketta ( Timer on) i uudelleen asettaaksesi halutun aloitusajan.

3.3 Paina Ajastimen lopetusajan painiketta (

Timer off) j, jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika sekä tunnus ”Hr”. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.3.4 Paina ajastimen lopetusajan painiketta ( Timer off) j uudelleen asettaaksesi halutun lopetusajan.

3.5 Kun ajastimen aika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin

iiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digitaalinä-yttöön.

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:• Säädä ilman virtaussuunta oikein. Ilma ei saa virrata suoraan ihmisiä kohti. Säädä lämpötila siten, että mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille läm pötilatasoille.• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan. Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosäätimen ajastintoiminnolla. Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lähelle, sillä ne saattavat heikentääilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitäänesteitä. Ilmavirran on päästävä koko huoneeseen esteettä. Ilmavirran on myös päästävä ilmastointi laitteeseen esteettä. Puhdista ilmansuodatin säännöllisesti. Muuten laitteen jäähdytys- tai lämmitysteho saattaa heiken tyä. Suodatin suositellaan puhdistettavaksi kahden viikon välein.• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

• Pidä kaukosäädin etäällä kaikista nesteistä.• Älä altista kaukosäädintä korkeille lämpötiloille tai säteilylle.• Pidä sisäyksikön vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaailmastointilaitteeseen toimintahäiriöitä.• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessasamanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

• Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5tuntia eteenpäin (jos asetettuun aikaan on alle 10 tuntia) tai yksi tunti eteenpäin (josasetettuun aikaan on 10 tuntia tai enemmän).• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta jaasettamalla uusi aika.• Asetettu aika on suhteellinen aika. Se tarkoittaa, että asetettu aika perustuu nykyiseen aikaan. FIN

Säädä ilman virtaussuunta oikein, sillä väärin säädettynä se heikentää muka-vuutta ja saattaa tehdä huoneen lämpötilasta epätasaisen.• Säädä vaakasuuntaista säleikköä kaukosäätimen painikkeella h.• Säädä pystysuuntainen säleikkö käsin. lman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)Ilmastointilaite säätää ilmanvirtauksen suunnan vaakasuunnassa automaattisestitoimintatilan mukaan.Ilman virtaussuunnan asettaminen vaakasuunnassaSuorita tämä toiminto laitteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma-virran suuntauspainiketta h painettuna säleikön siirtämiseksi haluttuun suuntaan.• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.• Myöhemmissä toimenpiteissä ilmanvirtaus asetetaan vaakasuunnassa auto-maattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntaus-painikkeella.Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippu-en mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pysty-suuntainen säleikkö tietyssä asennossa, siirrä ilman poistoaukon vasemmalla taioikealla puolella (riippuen mallista) oleva vipu haluttuun asentoon.Ilman virtaussuunnan kääntäminen automaattisesti (ylös- tai alaspäin)Suorita tämä toiminto ilmastointilaitteen ollessa toiminnassa. Paina kaukosäätimen kääntöpainiketta (SWING) g.• Pysäytä toiminto painamalla kääntöpainiketta (SWING) g uudelleen. Paina ilmavirran suuntauspaini-ketta h lukitaksesi säleikön haluttuun asentoon.

HUOMAUTUS! Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiksi.Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioonlaitteen todellinen muoto.

AROITUS! Varo koskemasta pystysuuntaisten säleikköjen takana olevaa tuuletinta!

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kauko- säätimen painikkeella b), se valitsee automaattisesti jäähdytys-, lämmitys- taituuletustoiminnon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.• Ilmastointilaite säätää huoneen lämpötilan automaattisesti asetetun lämpö-tilan tasolle.• Voit myös asettaa toimintatilan käsin, jos et halua käyttää automaattista tilaa.

TALOUDELLINEN KÄYTTÖ

• Kun painat SLEEP-painiketta f jäähdytys-, lämmitys- tai automaattitoimin-non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (läm-mitystoiminnossa) lämpötilaa yhden celsiusasteen tunnissa. Asetettu lämpö-tila tasaantuu kahden tunnin kuluttua. Puhaltimen nopeutta säädelläänautomaattisesti. KOSTEUDENPOISTO
• Kosteudenpoistotila valitsee automaattisesti käyttöön kosteudenpoistotoim-innon, joka perustuu asetetun lämpötilan ja huoneen todellisen lämpötilanväliseen eroon.• Laite säätelee lämpötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuu-letustoimintoa päälle ja pois päältä. Puhaltimen nopeus on asetettu hitaaksi(LOW).• Ilmastointilaite kuivattaa ilmaa myös normaalissa jäähdytystoiminnossa.

HUOMAUTUS! Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lämpötila todennäköisesti laskee. Senvuoksi on normaalia, että kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin.Huoneenabsoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmäärästä(ruoanlaitosta, ihmisistä yms.) riippuen.

• Ilmavirran suuntaus- ja kääntöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei oletoiminnassa (vaikka ajastin on asetettu toimintaan).• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessasuunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettä, jokaalkaa valua.• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 taikääntöpainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaatoimintahäiriön. Jos säleikköön tulee toimintahäiriö, sammuta ilmastointilaite ja käynnistä se itten uudelleen.• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen säleikkö eiehkä liiku noin 10 sekuntiin.• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- jalämmitystoimintojen suorituskyky saattaa tällöin heikentyä rajoittuneen ilmanvirtauksenjohdosta.• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää ääntänoin 10 sekunnin ajan, mikä on täysin normaalia. FIN

Paina Sleep-painikettaPaina Sleep-painikettaJÄÄHDYTYSLÄMMITYSKOSTEUDENPOISTOAsetalämpöti- 1 tunti1 tunti tunti 1 tuntiAsetalämpöti- Aseta lämpötila Aika Huoneen läm-pötilaJäähdytys Vain tuuletus Jäähdytys Vain tuuletus Jäähdytys man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 94FIN

I K UNNOSSAPITO Sisäyksikön ja kaukosäätimen puhdistus Ilmansuodattimen puhdistus Tukkeutunut ilmansuodatin heikentää laitteen jäähdytystehoa. Puhdista suodatinkahden viikon välein.1. Nosta sisäyksikön paneelia ylöspäin, kunnes se naksahtaa paikalleen.2. Ota kiinni ilmansuodattimen kädensijasta ja nosta sitä hieman ylöspäin, jottase irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspäin.3. Irrota ilmansuodatin sisäyksiköstä.• Puhdista ilmansuodatin kahden viikon välein.• Puhdista ilmansuodatin pölynimurilla tai vedellä.

• Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sen takaisin paikalleen.4. Irrota sähköstaattinen plasmasuodatin tukikehikostaan (vain tarvittaessa)vasemmalla olevan kuvan mukaisesti.5. Puhdista sähköstaattinen plasmasuodatin vedellä ja tarvittaessa miedollapesuaineella. Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuinasennat sen takaisin paikalleen.6. Asenna ilmanraikastussuodatin takaisin paikalleen. Työnnä ilmansuodattimen yläosa laitteeseen siten, että sen vasen ja oikeareuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

VAROITUS! Älä koske sähköstaattiseen plasmasuodattimeen 10 minuutin aikanatuloaukon ritilän avaamisen jälkeen, sillä se voi aiheuttaa sähköiskun.

• Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmäänveteen kostutetulla kankaalla.• Sisäyksikön etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi sesen jälkeen kuivalla kankaalla. Älä käytä kemiallisesti käsiteltyä kangasta tai pölyriepua laitteenpuhdistamiseksi.• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheella taivastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamiatai epämuodostumia.

VAROITUS! Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennenlaitteen puhdistusta. iemärin-puhdistu-saine OhenninSuodattimen kädensijaSähköstaattinen suodatinman_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 95K unnossapito Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.

2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Poista paristot kaukosäätimestä.

3. Ulkoyksikkö vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuu-

tetun ilmastointilaitehuollon tehtäväksi. Tarkastukset ennen käyttöä

• Tarkista, että johdot ovat ehjiä ja oikein kytkettyjä.

• Tarkista, että ilmansuodatin on asennettuna.

• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole esteitä.

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa loukkaantumisia.

• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa sähköiskuja.

• Varmista ennen laitteen puhdistamista, että sen virta on katkaistu ja virtapistoke irrotettu pistorasiasta. FIN

euraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen suojaus.

Kompressorin suojaus

• Kompressori voidaan käynnistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

• Laite on suunniteltu siten, että se ei puhalla kylmää ilmaa lämmitystoiminnan aikana, kun sisätilan lämmönvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lämpötilaa ei ole saavutettu: A. Juuri aloitettu lämmitys B. Huurteenpoisto C. Lämmitys alhaisella lämpötilalla. Huurteenpoisto

• Ulkoyksikköön voi muodostua huurretta lämmitystoiminnon aikana, jos ulkoilman lämpötila on alhainen ja kosteustaso korkea. Ilmastointilaitteen lämmitysteho on tällöin tavallista heikompi.

• Tässä tapauksessa ilmastointilaite lopettaa hetkellisesti lämmitystoiminnon ja aloittaa automaatti- sesti huurteenpoiston.

• Huurteenpoistoaika vaihtelee 4 ja 10 minuutin välillä ulkoilman lämpötilasta ja ulkoyksikön huurteen määrästä riippuen.

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen välinen lämpötilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.

• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite käynnistyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa ääntä.

• Laitteesta saattaa kuulua vaimea sihisevä ääni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.

• Laitteesta saattaa kuulua myös vaimea ”vikisevä” ääni, kun kompressori on käynnissä tai juuri sam- munut. Ääni syntyy muoviosien lämpölaajenemisesta, kun laitteen lämpötilat muuttuvat.

• Myös alkuperäiseen asentoonsa palaava säleikkö voi aiheuttaa ääntä, kun laitteen virta kytketään päälle.

4. Sisäyksiköstä tulee pölyä.

• Tämä on normaalia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa hajua.

Rakennusmateriaaleista, huonekaluista tai savusta johtuvat hajut saattavat kiertää ilmastointilait- teen kautta.

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lämmitystilasta.

Kun asetettu lämpötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointi

laite siirtyy tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lämpötila nousee laitteen ollessa jäähdytystilassa tai laskee laitteen ollessa lämmitystilassa. man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 977. Sisäyksikön päälle voi tiivistyä vettä, kun laitetta käytetään kosteassa tilassa (ilman suhteellinen kosteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta uhallin toimimaan suurimmalla teholla (HIGH).8. Lämmitystoiminto• Lämmitystoiminnossa ilmastointilaite imee lämmintä ilmaa ulkoyksiköstä ja vapauttaa sen sisäyksikönkautta. Kun ulkoilman lämpötila laskee, ilmastointilaitteen imuilman lämpötila laskee vastaavasti. amanaikaisesti ilmastointilaitteen lämpökuormitus kasvaa sisä- ja ulkoilman suuremman eron vuok-si. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lämpötilaa, suosittelemme käyttämään lisä-lämmityslaitetta.9. Automaattinen uudelleenkäynnistystoiminto• Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy auto-maattisesti uudelleen sähkökatkoksen jälkeen ja säilyttää kaikki aiemmin tehdyt asetukset muistissa.

K VIANMÄÄRITYSVIHJEITÄ

Toimintahäiriöt ja ratkaisut

ONGELMA Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja otayhteys tuotteen myyjään.• LED-näytössä näkyy jokin seuraavista koodeista: E0, E1, E2, E3, E4, E5, E6, E7, E8 tai P0, P1, P2,P3, P4.• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen. Kaukosäädin ei toimi tai se toimii epänormaalisti.• Muut epänormaalit tilanteet. Toiminnan ilmaisin vilkkuu viisi kertaa, vaikka laite on kytketty irti verkkovirrasta ja sittentakaisin verkkovirtaan. FIN

Jos ongelma jatkuu, ota yhteys tuotteen myyjään. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS! Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi. Ongelma Syy Ratkaisu Sähkökatkos Odota, että sähkökatkos saadaan korjattua. Laitteen sähköjohto on voinut irrota pistorasiasta. Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa. Sulake voi olla palanut.

ikavirtakytkin Kaukosäätimen paristo voi olla tyhjä. Vaihda paristo. Kaukosäätimen ja sisätilayksikön välinen etäisyys on enemmän kuin 6_7 metriä tai niiden välillä on esteitä. Lyhennä välimatkaa. Poista mahdolliset esteet. Suuntaa kaukosäädin sisätilayksikön vastaanotinta kohti. Ajastimella asetettu aika on väärä. Odota tai peruuta ajastimen asetus. Lämpötila-asetus on väärä. Aseta lämpötila oikein. Katso tarkemmat ohjeet luvusta E ”Käyttö kaukosäätimellä”. Ilmansuodatin on tukkeutunut. Puhdista ilmansuodatin. Huoneen ovet tai ikkunat ovat auki. Sulje ovet ja/tai ikkunat. Sisä- tai ulkotilayksikön ilman tulo- tai poistoaukon tiellä on este. Poista esteet ja käynnistä sitten laite uudelleen. Kompressorin kolmen minuutin viivesuojaus on aktivoitunut. Ulkotilayksikön huurteenpoisto on meneillään. Ilmastointilaite on automaattisessa tilassa. Ilmastointilaite on kuivaustilassa. Lämpötilan ilmaisinta ei näy. Ilmastointilaite on tuuletustilassa. Lämpötilaa ei voida asettaa tuuletustilassa. Laite ei käynnisty Laite ei jäähdytä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaitteesta. Odota. Puhaltimen nopeutta ei voi muuttaa. Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähdytys- ja tuuletustiloissa. man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 99L T AKUUEHDOT

lmastointilaitteessa on kahden vuoden takuu alkaen laitteen ostopäivästä. Takuuaikana kaikki materiaali- ja valmistusvirheet korjataan maksutta tai vaihdetaan. Takuuehdot ovat seuraavat:

1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaati-

. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta.

3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia

tai kolmas osapuoli on korjannut laitetta.

4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin.

5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muu-

6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista

7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan

8. Muiden kuin sopivien suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin.

9. Laitteen epäpätevästä asennuksesta tai irrotuksesta johtuvat kylmäaineen hävikit ja/tai vuodot eivät

kuulu takuun piiriin. Turhien kulujen välttämiseksi suosittelemme, että luet aina ensin ohjeet huolellisesti. Jos käyttöohjeista ei löydy ratkaisua ongelmaan, toimita ilmastointilaite myyjälle korjausta varten. FIN

Kosteudenpoisto, lämpötila 32 °C ja suhteellinen kosteus 80 % Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. - Kierrätä laite mahdollisuuksien mukaan. Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä. Ympäristötiedot: T ämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen. Tämä laite sisältää R407c-kylmäainetta edellä olevan taulukon mukaisen määrän. R407c-kylmäainetta ei saa vapauttaa ulkoilmaan. R407c on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1653. TS 126 TS 133Ilmastointilaitteen tyyppi Ilmastointilaite, seinäänasennettava Ilmastointilaite, seinäänasennettava Jäähdytyskapasiteetti (enintään) * W 2600 3350EE-luokka* D DEER* 2,64 2,63Lämmityskapasiteetti (enintään) * W 3300 4000Lämmitysteho D DCOP* 2,99 2,88Kosteudenpoistokapasiteetti ** l / 24 h 24 36 Virrankulutus jäähdytystoiminnossa kW 1 1,27 Virrankulutus lämmitystoiminnossa kW 1,1 1,39 Virransyöttö V/Hz/Ph 220 - 240 / 50 / 1 220 - 240 / 50 / 1 Virta (nim.) jäähdytys/lämmitys A 4,4 / 4,6 5,8 / 6 Suurin virta A 7 10Ilmanvirtaus **

450/400/350 580/500/420 Huoneen koko enintään **

Kompressorin tyyppi Pyörivä PyöriväPuhaltimen nopeus 3 3 Lämpötilansäätimen alue ºC 17 - 30 17 - 30 Toiminta-alue ºC 10 - 40 10 - 40 Käyttö manuaalisesti/mekaanisesti/elektronisesti Elektroninen kaukosäädin Elektroninen kaukosäädin Kaukosäädin, kyllä/ei K K Ilmansuodatintyyppi (-tyypit) Seula, aktiivihiili Seula, aktiivihiili Kylmäaineen tyyppi / täyttömäärä r/g R407c / 820 R407c / 1150 Kylmäaineputken halkaisija, neste – kaasu mm 6,35 / 9,53 6,35 / 12,7 Paine, imu/poisto bar 5 / 18 5 / 18 Sisäyksikön mitat (l x k x s) mm 790X190X275 790X190X275 Ulkoyksikön mitat (l x k x s) mm 700X535X235 780X540X250 Sisäyksikön nettopaino kg 8,5 9Ulkoyksikön nettopaino kg 31 36Sisäyksikön bruttopaino kg 10,5 11Ulkoyksikön bruttopaino kg 33 38Sisäyksikön äänenpainetaso dB(A) 30 - 36 31 - 37Ulkoyksikön äänenpainetaso dB(A) 50 53Sisäyksikön suojaus IP IP20 IP20Ulkoyksikön suojaus IP IP24 IP24Sulake T3,15A / 250V T3,15A / 250V Malli man_TS1xx_fi.qxd 10-05-2007 13:53 Pagina 1014
