MANUAL DE USUARIO TS 126 TECTRO

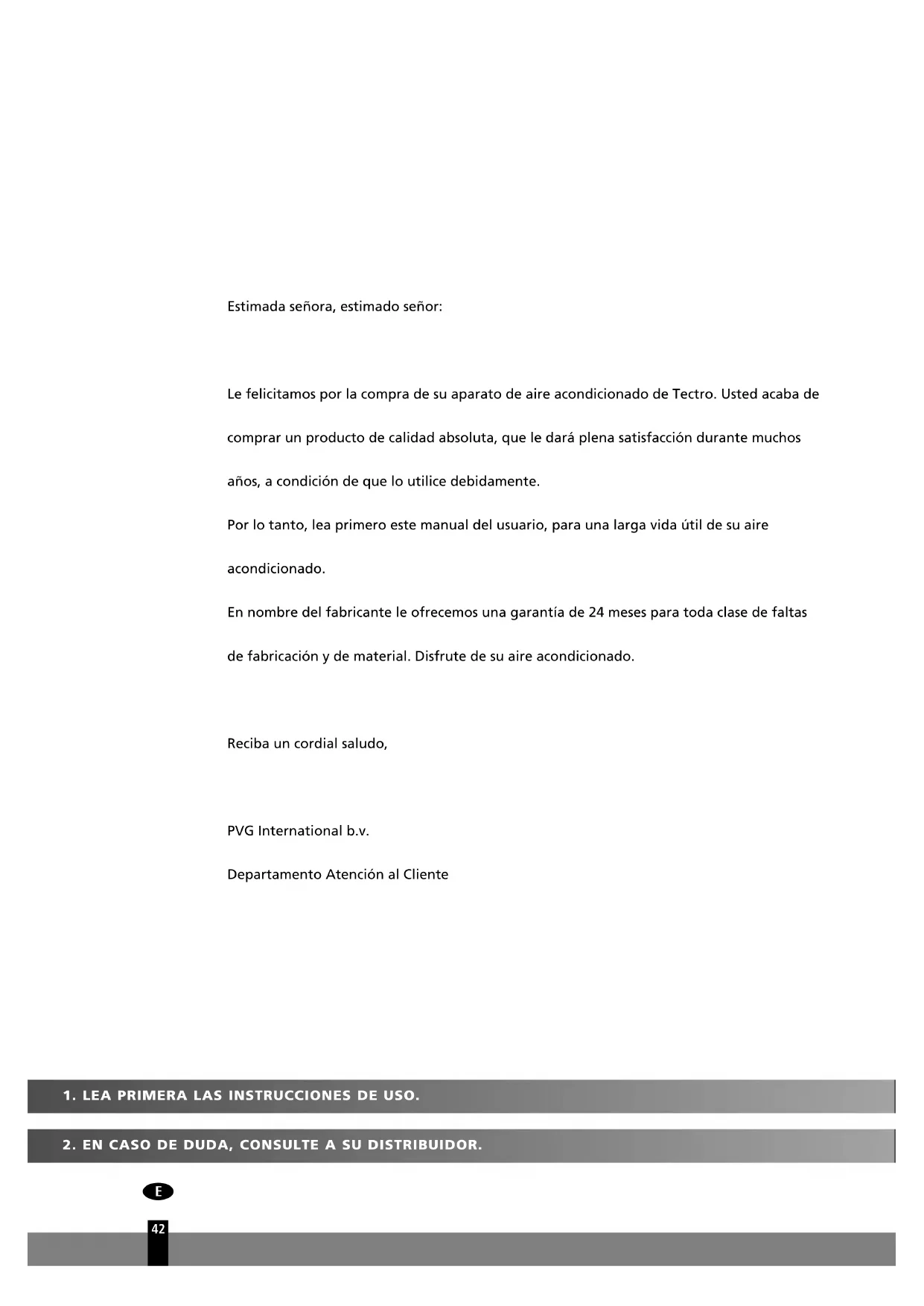

Estimada senora, estimado senor:

Le felicitamos por la compra de su aparato de aire acondicionado de Tectro. Usted acaba de comprar un producto de calidad absoluta, que le dará Plenty satisfacción durante muchos años, a condidión de que lo utilize debidamente.

Por lo tanto, lea primero estemanual del usuario,para una larga vidautilde su aire acondicionado.

En nombre del fabricante le-ofrecemos una garantia de 24 meses para toda类产品 de faltas de fabricacion y de material. Disfrute de su aire acondicionado.

Reciba un cordial saludo,

PVG International b.v.

Departamento Atencion al CLIENTE

1. LEA PRIMERA LAS INSTRUCCIONES DE USO.
2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUTOR.

INDICE

A. INSTRUCCIONES DE SEGURIDAD 44
B. COMPONENTES 45
C. TEMPERATURA DE UTILIZACION 46
D. FUNCIONAMIENTO MANUAL 47
E. FUNCIONAMIENTO DEL MANDO A DISTANCIA 48
F. FUNCIONAMENTO OPTIMO 52
G. AJUSTE DE LA DIRECCION DEL CAUDAL DE AIRE 53
H. FUNCIONAMIENTO DEL AIRE ACONDICIONADO 54

I. MANTENIMIENTO 55
J. INFORMACION SOBRE EL FUNCIONAMIENTO 57
K. LOCALIZACION DE AVERIAS 58
L. CONDICIONES DE GARANTIA 60
M. ESPECIFICACIONES TECNICAS 61

LEA ESTE MANUAL

Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondición. El capítulo Localización de averías contiene las soluciones a los problemas máshestuales. Consulte primero este capítulo antes de solicitar Assistancetica.

AI NSTRUCCIONES DE SEGURIDAD

La instalacion deben responder por completeo a las dispositions, reglamentos y normas locales en vigor. El aparato está Concebido exclusivamente para su uso en un lugar seco, en el interior del hogar. Compruebe si la tension de red es la correcta. El aparato se debe utilizear exclusivamente en un enchufe con toma de tierra, voltaje 220-240 V. / 50 Hz.

IMPORTANT

• El aparato debe estar conectado siempre conuna toma a tierra. En caso de que la corriente electrica no este provista de una toma a tierra, está absolutamente prohibido conectar el本身就是. Cuando el aparato este conectado, el acceso a la clavija tendrae que poder hacerse sin que haya obstaculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante ycede clasificarse como un equipo sometido a presión. Por estarzón,los trabajo de instalación yde mantenimiento quedan reservados a un先进技术ual, especially in aparatos de aire acondicionado. Es recomendabledefer inspectionar y revisar el aire acondicionado una vez por ano por un先进技术ual.

Antes de conectar el aparato compruebe si:

el voltaje corresponde a la plac de datos;

• el enchufe y el suministro de electricidad son losindicados para el aparato;
• la clavija del cable electrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalacion electrica por un profesional autorizzato si no está seguro que todo está en orderly.

• Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar dearlo, y al igual que con todo aparato electrico, se debeocrar con cautela.
• Nunca tapar la rejilla de la entrada y calidad de aire.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No limpie nunca el aparato pulverizándolo ni sumergiendolo en agua.
• No inserte manos, dedos u objetivos en las aberturas del aparato.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, deben ser instalado por un electricistarialico.
• Con miras a la seguridad, y al igual que con todo aparato electrico, ponga especial atencion cuando niños微量元素 se encontrarcera del aparato.
• Las reparaciones y/o trabajo de mantenimiento deben ser siempre(jjellos a cabo por un先进技术 de)."servicioequalificado o por su distribuidor Tectro.Observe las instruetionesde uso ymantimiento indicadas en el manual de usuario del aire acondicionado.
  Desenchufe siempre el aparato cuando este no se utilise.
• En caso de que el cable electrico está danado, este deberá ser换成 por un先进技术 de servicerialificado o por su distribuidor.
• No poder en marcha ni parar el aire acondicionado enchufando o tirando del cable de alimentacion electrica. Use solamente los botones correspondentes en el aire acondicionado o en el mando a distanca.
  NoAbrir el aparato durante el functiomento.Desenchufar siempre el aparato cuando lo vaya a abrir.
  Desenchufar sempre el aire acondicionado antes de realizar trabajo de mantenimiento o de limpieza.
• No colocar quemadores de gas, hornos o estufas en la corriente de aire.

E

• No manipular los botones ni tocar el aire acondicionado con las manos mojadas.
• Launidad exterior produce un sonido cuando está en configuracion,esto peut que no sea de conformidad con la legislacion local. Es responsabilidad del usuario comprobar que el aparato cumple con la legislacion local.
• Se aconseja permanecerdaughter de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.

ATENCLON!

• Nunca use el aparato en caso de que el cable electrico, el enchufe, el alojamento o el panel de mando está dañado.
• El incumplimiento de las instrucciones puede dar lugar a la perdida de la garantía.

B COMPONENTES

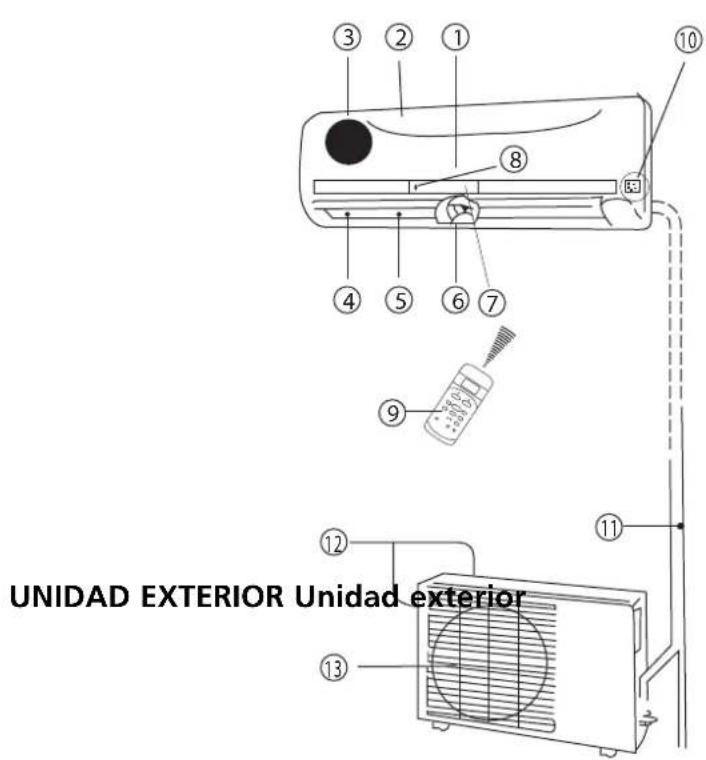

UNIDAD INTERIOR Unidad interior

① Panelfrontal
(2)Entrada de aire
(3)Filtro de aire (detrás de la placá frontal)
④Salida de aire
⑤Rejilla de circulación horizontal del aire
⑥ Aleta de circulación vertical del aire
(7)Panel de visualización
(8)Receptor de senales del mando a distancia
Mando a distancia (vea el capitulo E para mayores detailles y para su manejo)
⑩ Boton de control manual (auto/refrig)

Tubo de connexion, tubo flexible de drenaje (no incluido)
②Entrada de aire (lateral y trasera)
③Salida de aire

Losindicadores parpadean rapidamente (cinco veces porsegundo) cuando la proteccion de seguidad se activa.

IATENCION!

Todas las figuras en este manual y en la caja solamente son a titulo informativo e ilustrativo. Las figurasmostatadasuenederentes del aireacondicionadoqueustedhaadquirido. Elmodeloreal eselquedebesideconsiderarsevindo.

PANEL DE INDICadores LUMINOSOS EN LA UNIDAD INTERIOR

Receptor de senales

①Indicador “AUTO”

Este indicator se enciende cuando el aire acondicionado está configurado para el modo de funciona automatico "AUTO".

② Descongelar, indicator “DEFROST” (sólo para modelos con lasmericanas Refrigerar y Calentar)

Este indicator se enciende cuando el aire acondicionado descongeta automatistically o cuando se activa la regulacion del aire caliente, durante el calentamento.

③Indicador de TEMPERATURA

Muestra la configuracion de la temperatura durante el funciona del aire acondicionado.

④Modo de funciona, Indicador "OPERATION"

Este indicator parpadea si el suministro de corriente se ha activado y permanece encendido si la unidad está functioning.

⑤Indicator "TIMER"

Este indicator se enciende cuando el "TIMER" (temporizador) está activado o desactivado, "ON/OFF".

CTEMPERATURA DE UTILIZACION

Modo Temperatura	Refrigeración Calef	Acción Deshumidificación
Temperatura ambiente	17°C - 32°C 10°C -	27°C 17°C - 32°C
Temperatura en el exterior	18°C - 40°C 10°C - 24°C 18°	°C - 40°C

Las functions de refrigeracion, calefaction y deshumidificacion proportionan el mejor rendimiento con las seguidentes temperatas en el interior y en el exterior:

ATENCIón

• Si el aparato de aire acondicionado se utilizes en conditiones differentes a las arriba indicadas, podrián activarse dispositivos de protección y de seguridad y Cause un funciona anormal de la unidad.
• Humedad relativa ambiente inferior al 80% . Si el aire acondicionado funciona con una humedad relativa en la habitacion superior al 80% ,uede que en la superficie de la unidad se forme condensacion. Si este es el caso, mueva la aleta del flujo vertical hasta la posicion de maxima aperture de la calidad de aire (verticalmente al sueo), y ajuste la velocidad del ventilador a HIGH (alta)
• Para Obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

El aire acondicionado pueda ser controlado manualmente con los botones en el aparatoismo o con el mando a distancia incluido. Para la operacion con el mando a distancia, consulte el capitulo E "Funcionamento del mando a distancia". Cuando el aparato es operado sin el mando a distancia, funcionara solamente en el modo AUT. Para la operacion sin el mando a distancia, siga las siguientes instrucciones:

1. Abra y levante el panel frontal hasta que este quede fijo [sonar a un click de enganche].
2. Pulsando una vez el interruptor del botón de control manual (10), el aparato entrada en el modo AUTO.
3. Cierre cuidadosamente el panel a su posicion inicial

ATENCIón

• Una vez pulsado el botón manual, el modo de funciona bajo segun elfollowing.
  orden: AUTO.COOL [REFRIGERACION].OFF.
• Pulse el botón manual dos veces, launidad funciona en el modo de REFRIGERACION forzada. Este modo se usa solo para la realizacion de pruebas de configuracion.
• Pulsando tres vezes, el aparatodeerádefuncionar yseapagará.
• Para salir del modo manual yactivar el mando a distancia, pulse un botonequalquiera del mismo.

JATENCION!

• Oriente siempre el mando a distancia hacía el receptor en la unidad interior y compruebe que no se enquirytran obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funciona adecadamente.
• La distancia maximala de transmisión entre el mando a distancia y el receptor es de entre los 6 y 7 metros.

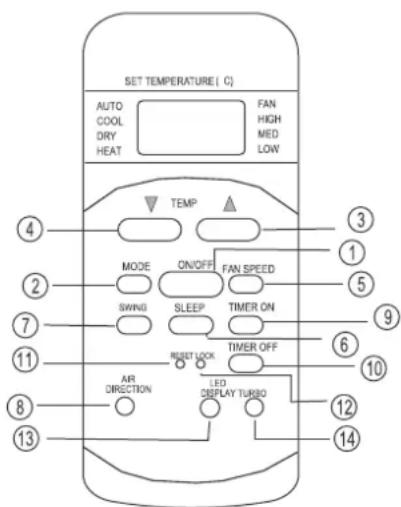

Los botones de las functions del mando a distancia

Fig. 1

① Botón On/off: Pulse este botón para起初 el funciona y púselo de nuevo para parar el funciona.
② Botón Mode: Cada vez que pulse este botón, se selecciónará un modo en lasuma secuencia: AUTO COOL [refrigeración] DRY [deshumidificación] HEAT [calefaction] y FAN only [sólo ventilador] tal y como se indica en lasuma figura:

③ Boton : Pulse este boton para augmentar la temperatura programada hasta 30^
④ Botón▼: Pulse este botón para disminuir la temperatura programada hasta 17^ .
⑤ Boton Fan: Este boton se usa para selectionar la velocidad del ventilador. Cada vez que pulse este boton, se seleccionara una velocidad del ventilador en la?siguiente secuencia: AUTO, LOW, MED a HIGH, y bajo oolvera en Auto. Cuando seleccione el modo AUTO o DRY, la velocidad de ventilador sera controlada automatically y no sera possible regular la velocidad.
⑥ Boton SLEEP: Pulse este boton para activar la funciona de ahorro de energia. Pulse de nuevo el boton para desactivar la funciona.Esta funciona, que solo se pueda usar de forma combinada, en el modo de refrigeracion, calentimiento o automatico [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel mas agradable. Nota: Si pulsa otro boton, cuando el aparato funciona en modo SLEEP (sueño), se anulará la funciona SLEEP.
⑦ Botón Swing: Pulse el botón SWING para activar la funciona swing. Pulse el botón de nuevo para parar esta funciona.
⑧ Boton Air dir ection: Pulse este boton para cabiar el angulo de la aleta. El angulo de la aleta cambia 6^ cada vez que se pulse este boton. Cuando la aleta se encuentre en determinado angulo lo que pueda afectar el efecto de refrigeracion o de calefacion del aire acondicionado, cabiara automatiti

camente la direccion de giro. Al apretar este botón, en la pantalla no aparecerá ningún symbolo.

Botón Timer on: Pulse este botón para起初 la secuencia de tiempo de encendido automatico. Cada vez que pulse este botón, la hora del encendido automatico avanzará en incrementos de 30 horas. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 horas. Para anular el programa automatístico, continue pulsando el botón hasta que la pantalla quede vacía.
Boton Timer off: Pulse este botón para起初ar la secuencia de tiempo de apagado automatico. Cada vez que pulse este botón, la hora del encendido automatico avanzará en incrementos de 30 horas. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 horas. Para anular el programa automatico, continue pulsando el botón hasta que la pantalla quede vacía.
Boton RESET: Pulsando el botón integrado RESET (resetear), pueda anular toda la configuración y reestablishcer los values originales del regulator.
⑫ Boton LOCK: Pulsando el boton integrado de LOCK (cierre), pueda bloquear toda la configuracion actual. El mando a distancia reccionara solo al boton LOCK. Pulse de nuevo el boton para desactivar el modo LOCK.
Botón LED DISPLAY: Pulsando este botón, pueda desactivar el display digital del aire acondicionado. Pulse de nuevo el botón para activar el display (no es valido para aparatos que no disponen de esta función).
④ Boton TURBO: Pulsando este boton cuando funciona el aire acondicionado en modo de refrigeracion [COOL], se augmente la potencia de refrigeracion. Pulsando de nuevo el boton,uede desactivar la func tion TURBO.

Nombres y unidades de los indicadores en el mando a distancia

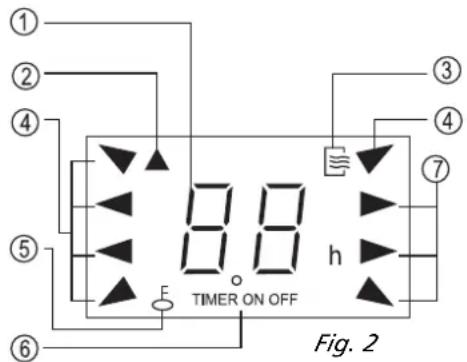

Panel de visualización

①Display digital:

Se visualiza la temperatura programada. Durante el funciona del TIMER (temporizador) se visualiza la programacion de la (des)activacion [ON/OFF] del temporizador. Si el aparato está en modo ventilacion [FAN], el display estará vacio.

② Indicador -receptor:

Estevidadorseenciendewhenelmandoadistanciaenviauna senalaparato.

③ Indicador de (des)activacion:

Este*simbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva.

④ Indicador de modo de funcionaimiento:

Puede pulsar el boton MODE para visualizar el modo de funciona actual: AUTO, COOL [refrigerar], DRY [secar], HEAT [calentar].Esta indication no está disponible para aparatos que uniquamente refrigeran.

⑤ Mensaje LOCK:

El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borrará la pantalla.

⑥Display del timer:

En esta parte del display se muestra la programación del temporizador. Si solo se ha programado el tiempo de inizio del temporizador, se verá en el display: TIMER ON. Si solo se ha programado el tiempo de finalización del temporizador, se verá en el display TIMER OFF. Si también Tiempo está programados, se verá en el display TIMER ON-OFF para indicar que tanto el tiempo de inizio como el de finalización está programados.

⑦ Indicacion de la velocidad del ventilador:

Con el botón FAN SPEED (velocidad de la ventilación) puede selectionar la velocidad del ventilador (Auto-Baja-Media-Alta). El modo selecciónado se visualiza en la pantalla LCD. No es fácil para el modo Auto.

NOTA:

Nota: La Fig. 2 muestra la informacion detallada que sirve como referencia para este texto. Durante el uso del aparato, solo se visualizaran los mensajes correspondientes en el display.

Funcionamento del mando a distancia

Colocacion / Cambio de las pilas

El mando a distancia utilizea dos pilas alcalinas secas (AAA/LR03).

No utilise pilas recargables.

1. Deslice la cubierta del compartmento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.
2. Coloque las pilas新品a asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.
3. Vuelva a colocar la cubierta.

ATENCLION!

• Al cambiar las pilas, no utilise pilas viejas o un tipo de pilas différentes, ya que pueda provocar el funciona不到位 incorrecto del mando.
• Si no va a utiliser el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de liquido de las pilas coulden darar el mando a distancia.
• La vida media de una pila con uso normal es deunos 6erahes.
• Bombie las pilas cuando oiga un sonido de respecta de la unidad interior o si la luz indica de transmisión no se enciende.
• Siempre cambie las dos pilas a la vez. Nunca utilise diferentestips de pilas al mesmo tiempo (por ej.,alcalina con una de dióxido de manganeso).

Cuando el aire acondicionado está lista para ser uso, pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

1. Utilice el botón de selección Mode para selectionar el modo AUTO.
2. Pulse el botón ▲ o▼ paraaabstar la temperatura ambiente deseada. La temperatura máscomfortable es de entre los 21^ ylos 28^
3. Pulse el botón On/off para iniciar el funciona del aire acondicionado. El piloto de FUNCIONAMIENTO en el panel de visualización de la unidad interior se encenderá. El modo de funciona es AUTO. La velocidad del VENTILADOR es controlado automaticamente.
4. Pulse de nuevo el botón On/off para detener el funcionaimiento de la unidad.

JATENCION!

• En el modo AUTO, el aire acondicionado pueda elegir de forma lógica el modo COOL, FAN, HEAT y DRY mediante la detectación de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, pueda elegir el modo desedo de forma manual.

Funcionamento COOL, HEAT y FAN ONLY

1. Si el modo AUTO no le的结果a agradable, se pueda modifier los ajustes manualmente utilizinglos些modos COOL, DRY, HEAT (solo los modelos con bomba de calor), o FAN ONLY pulsando el boton ②
2. Pulse el botón ▲ o▼ (③ y ④) paraaabstar la temperatura ambiente deseada.En el modo de REFRIGERACION,la temperatura mas agradable es de 21^ o superior.En el mode de CALEFACCION,la temperatura mas agradable es de 28^ o inferior.
3. Pulse el botón ⑤ Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza a funciona según sus ajustes. Pulse de nuevo el botón ① On/off para detener el funciona de la unidad.

ATENCLON!

El modo FAN ONLY no pueda utiliser para controlar la temperatura. En este modo, sólo se pueda efectuar los pasos 1, 3 y 4.

Funcionamento en MODO DRY

1. Pulse el botón ② Mode para selectionar el modo DRY.
2. Pulse el botón ▲o▼ (③ y ④) paraaabstar la temperatura deseada entre los 21^ y 28^.
3. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza a funciona en el modo DRY. Pulse de nuevo el botón ① On/off para detener el funciona de la unidad.

ATENCLION!

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si secciona en el modo DRY, funciona en muchas occasions sinponer en marcha losodos COOL y FAN.

Pulse el botón Timer on/off (9 y 10) para programar la hora de encendido y de apagado del aparato. El rango de tiempo可以选择able es de 0,5 a 24 horas.

1. Programar la hora de INICIO.

1.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previa-mente programada. La abreviatura "Hr" aparecerá en el panel de visualización. Ahoraouldraprogramar de nuevo la hora de INICIO.
1.2 Pulse de nuevo el botón ⑨Timer on para programar la hora de inizio deseada.
1.3 Después de haber programado Timer on, habra un retardo de medio segundo antes de que el mando a distancia transmits la seals al aire acondicionado. Después de aprox. 2 segundos desapareceré el symbolism "h" y aparecerá de nuevo la temperatura programada en el display digital.

2. Programar la hora de PARADA.

2.1 Pulse el botón ⑩ Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previ-amente programada. Ahoraouldraprogramar de nuevo la hora de PARADA.
2.2 Pulse el botón Timer of f de nuevo para programar la hora de parada.
2.3 Despues de haber programado Timer off, habra un retardo de medio segudo antes de que el mando

a distancia transmits al aire acondicionado. Después de aprox. 2segundos desaparecerá el simbolo "h" y aparecerá de nuevo la temperatura programada en el display digital.

1. Programar la hora de inicio y de parada.

3.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inizio previa-mente programada quedará做不到 en la pantalla. Ahoraouldrprogramar de nuevo la hora de INICIO.
3.2 Pulse el botón ⑨ Timer on de nuevo para programar la hora de inicio.
3.3 Pulse el botón Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de PARADA previamente programada. La abreviatura "Hr" aparecerá en el panel de visualización. Ahoraouldaprogramar la hora de PARADA.
3.4 Pulse el botón Timer off de nuevo para programar la hora de parada.
3.5 Después de haber programado el TEMPORIZADOR, habra un retardo de medio segundo antes de que el mando a distancia transmits la seals al aire acondicionado. Después de aprox. 2segundos desaparecerá el significo "h" y aparecerá de nuevo la temperatura programada en el display digital.

JATENCION!

• Si se ha programado la mesma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5hr (si la hora programada做不到a inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más).
• Paraonian la hora Timer on/off, simplemente pulse el boton correspondiente del TEMPORIZADOR y programa la hora de nuevo.
• El tiempo programado es tiempo相对较ivo. Es la hora programada basada en el retardo de la hora actual.

ADVERTENCIA

• Evite que se derramen liquidos sobre el mando a distancia.
• No exponga el mando a distancia a la luz directa del sol o a fuentes de calor.
• Si el receptor de la seals de infrarrojos de la unidad interior está expuesto a la luz directa del sol, pueda que el aparato de aire acondicionado no funciona correctamente.
• Siempre cambie las dos pilas a la vez. Nunca utilise differentestips de pilas al mesmo tiempo (por ej.,alcalina con una de dióxido de manganeso.

Para un rendimiento optimo, proceda como sigue:
- Ajuste correctamente la direccion del caudal de aire deundry que no este dirigido hac las personas.
- Ajuste la temperatura para encontrar al nivel de comport deseado. Eviteponerla unidad a temperatu-ras extremadamente altas.
- Cierre las puertas y ventanas para alcanzar el efecto deseado.
- Utilice el botón TIMER ON del mando a distancia para selecciónar la hora a la que desea que se inicia el funcionaimiento de la unidad.
- No coloque ningún objeto cerca de la entrada o calidad del aire; ya que la eficacidia de la unidad podría verse reducida yURTAR a detenerse. Asegürese de que no haya obstáculos que bloquean el caudal de aire. El flujo de aire debe circulare libremente por la habitación. El flujo de aire también debe alcantar libremente el aire acondicionado.
- Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio quedará reducido el rendimiento de calefacción o de refrigeración. Es acontejable limpiar el filtro cada dos semanas.
- No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

E

G A JUSTE DE LA DIRECCION DEL CAUDAL DE AIRE

• Ajuste la direccion del caudal de aire correctamente, de lo contrario puede sentirse incómodo y tener una temperatura no homogenea.
• Ajuste la aleta horizontal con el botón ⑧en el mando a distancia.
• Ajuste la aleta vertical manualmente.

Ajuste de la direccion del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automatistically la direccion del caudal de aire horizontal en funciona del modo de funciona bajo.

como configurar la direccion del caudal de aire horizontal

Esta operation debe realizarse cuando la unidad está functioning. Mantenga presionado el boton ⑧ AIR DIRECTION del mando a distancia para desplazar la aleta en la direccion deseada.

• Ajuste la direccion del caudal de aire horizontal según la posición deseada.
• Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automatistically en la direction en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la direccion del caudal de aire vertical (arriba-abajo)

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado está functioning y la aleta vertical se encontrar en posicion, mueva la palanca hacía la posicion deseada.

ICUIDADO!

No toque el ventilador detrás de la aleta vertical.

JATENCION!

Todas las figuras en estemanual y en la caja solamente son a titulo informativo e ilustrativo.

Las figurasmostatadaspuedeirediferentes del aireacondicionadoqueustedhaadquirido.El modeloreal esel quedebeconsiderarsevindo.

Cómo desplazar automatistically la direccion del caudal de aire (arriba-abajo)

Esta operation debe realizarse cuando la unidad está funciona.

• Pulse el botón ⑦ SWING del mando a distancia.
• Para parar la funciona, pulse de nuevo el botón ⑦SWING. Pulse el botón ⑧AIR DIRECTION para detener la aleta en la posición deseada.

ATENCIón

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está funciona (otually si el TIMER ON está programado).
• No dejar el aire acondicionado durante largos periodos de tiempo con el caudal dirigido hacía bajo en los发展模式 de refrigeración o deshumidificacion, ya que de esta forma se pueda formar condensation en la superficie de la alleta horizontal (goteo).
• Nouvemanualmente la aleta horizontal, sino utilise siempre el botón 8 AIR DIRECTION o7 SWING. Si desplaza esta aletamanualmente, puisede que no funciona debidamente. Si la aleta horizontal no funciona correctamente,pareel aire acondicionado una vez ypongalo de nuevo en marcha.
• Si se vuelve aponer en marcha el aire acondicionado inmediamente después de una parada, es possible que la aleta horizontal quede inmovil duranteunos 10segundos.
• El ángulo de aperture de la aleta horizontal no debe ser demasiado(PCQUENO,lisho que puede limitar la funciOn de REFRIGERACION o de CALEFACION debido al menor caudal de aire.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.
• Cuando se conecta el aire acondicionado a la corriente electrica, es possible que la aleta horizontal emita un sonido durante 10segundos,esto es normal.

Si se programa el aire acondicionado en el modo AUTO (boton ② del mando a distancia), seleccionar automatically los modos de REFRIGERACION, CALEFACIOn o SOLO VENTILADOR en referencia de la temperatura programada y de la temperatura ambiente.
- El aire acondicionado controla automatistically la temperatura ambientemainteniendola proxima a la temperatura programada por el usuario.
- Si el modo AUTO no le agrada, pueda elegir el modo deseado de forma manual.

• Si mantiene oprimido durante ⑥ segundos el botón SLEEP en el modo de REFRIGERACION, CALEFACCION o AUTO, el aire acondicionado aumentoar (refrigeracion) o bajo (calefacción) automatamente 1^ C por hora por un periodo de 2 horas. La velocidad del ventilador es controlada automatically.

FUNCIONAMIENTO DE DESHUMIDIFICACION

• El modo de deshumidificacion permite selectionar automatisticamente el的功能amiento en modo de deshumidificacion basada en la diferencia entre la temperatura programada y la temperatura ambiente.
• Durante la deshumidificacion, la temperatura se regula encendiando y apagando repetidamente el aparato en modo de refrigeracion o solo ventilador. El ventilador funciona a BAJA velocidad.
• En funciona normal de refrigeracion, el aire acondicionado también deshumidificar el aire.

ATENCIón

Cuando el aire acondicionado está en modo de deshumidificacion, la temperatura ambiente bajará. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta en la habitacion bajará enequalquier caso, enfuncion de lacantidad de humedad producida en la habitacion (cocinando, personas presentes, etc.).

IMANTENIMIENTO

ADVERTENCIA

Antes de proceder a la limpieza, apagar el aire acondicionado y disconnectarlo de la alimentacion electrica.

Limpieza de la unidad interior y del mando a distancia

ATENCLON

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia.
• Puede utiliser un paño humedo con agua fria para launidad interior en caso de que esté muy sucia.
• El panel frontal de la unidad interior se pueda qitar y limpiar con agua. Después, secar con un paño.
• No utilise páños tratados químicos para limpar la unidad.
• No utilise bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos peuvent occasionar gritas o deformaciones en la superficie de plástico.

Limpieza del filtró de aire

Un bajo de aire sueio reduce la eficacia de refrigeracion. Limpie el bajo cada dos semanas.

1. Levante el panel de la unidad interior hasta que este quede fijo [sonará un click de enganche].
2. Tome el filtro de aire por la palanca y levántelo con cuidado para extraerlo de su portador y tire del filtro hacía abajo.

1. Extraiga el FILTRO DE AIRE de la unidad interior.

2. Limpie el Filtro DE AIRE cada dos semanas.

3. Limpie el Filtro DE AIRE con una aspiradora o con agua.

4. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no Tiene defectos.

5. Extraiga el filtro de plasma electrostático, si procede, según está ilustrado en la figura de la izquierda.

CUIDADO!

No toque este filtro dentro de los 10 Minutes cuando de haber abierto la rejilla, ya que pueda recibir unCHOque electrico.

1. Limpie el filtro de plasma electrostático con agua, y si fuese Neededo, con un detergente suave. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no tiene defectos.
2. Vuelva a colocar el filtro de aire.
3. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derechocho quedenperfectamente alineados y coloque el filtros en posicion.

Mantenimiento

Si se va a partir la unidad inactiva durante un长大o periodo de tiempo, proceda como sigue:

1. Deje el ventilador en funciona durante aproximamente 6 horas para que la unidad se seque por la parte interior.
2. Aque el aire acondicionado y desconectelo de la red eletrica. Saque las pilas del mando a distancia.
3. Launidad exteriordebeser sometida periodicamenteamantenimiento y limpieza.Estos travaos que dan reservadosa un techniciancualificado.

Controles a realizar antes de lapellsta en serviceo

• Comprobar que los cables no estan danados o desconectados.
• Comprobar que el filtro está instalado.
• Comprobar que laitters y entrada de aire no estan obstruidas afterwards de un largo periodo de inactividad.

ATENCIón

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes aflados de los componentes metalicos pueda causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que pueda afectar el aislamento provocando unCHOque eletrico.
• Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automatico está apagados.

Durante el funciona normal del aparato pueda presentarse las siguientes situaciones:

1. Proteccion del aire acondicionado.

Protection del compresor

• Una vez se ha parado el comprisor, tardará 3 horas para volver a encenderse.

Aire anti-frio

• Launidad está protegida deforma que no expulse aire frío en el modo CALEFACING cuando el intercambiador de calor se oculta en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanczada.

A. Cuando la calefacción acaba de activarse.
B. Descongelación.
C. Calefacción a baja temperatura

Descongelación

• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefaction, cuando la temperatura exterior es baja y la humedad relativa es alta,esto occasiona una reduccion del rendimiento calefactor del aire acondicionado.
• En estas conditiones, el aire acondicionado deja de funciona en modo de calefaction y comienza automatistically a descogellar.
• El tiempo de descogelación varía de 4 a 10关键时刻 según la temperatura exterior y la cantiago de escharcha acumulada en la unidad exterior.

2. Salida de condensado blanco de la unidad interior.

• En el modo de REFRIGERACION, es possible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y de salute en un local con una humedad ambiente elevada.
• El vapor blanco se genera debido a la humedad que se genera en el proceso de descogelación y a partir del momento que launidad vuelve al modo de CALEFACION detrascongelarse.

3. El aire acondicionado emite un ligero ruido.

• Durante el funciona del comprisor o en el momento de parada es possible que se produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.
• Durante el funciona del comprisor o en el momento de parada es possible que se produca un chirrido causado por la expansión tírmica y por la contracción de las partes de plástico dentro de launities, al variar la temperatura.
• Cuando la alleta horizontal vuelve a su posicion original antes de laresha, justo despues de una parada, también se produce un sonido.

4. Expulsión de polvo de la unidad interior.

• Esto es normal si el aire acondicionado no ha sido utilisé durante un长大o periodo de tiempo o cuando do utilise la unidad por primera vez.

• Launidad interior emana un olor peculiar.

• Launidad interior emana los olores procedentes del material de construction, de los muebles o del homo.

• El aire acondicionado para de los发展模式 de solo VENTILACION al mode de REFRIGERACION o de CALEFACCION

• Cuando la temperatura interior alcanza los values de temperatura programados del aire acondicionado, el compresor se parará automatistically y el aire acondicionado pasado al modo de solo VENTILACION. El compresor vuelve a arrancar cuando la temperatura inferior sube en el mode de REFRIGERACION o baja en el modo de CALEFACCION hasta el valor programado.

• Durante la refrigeracion en un ambiente con humedad relativamente alta, es possible que se generate agua en la superficie de launidad interior (humedad relativa superior al 80% ). En tal caso, situe la aleta horizontal en su posicion maxima de aperture y seleccione la velocidad HIGH del ventilador.

• Modo de calefaction

• El aire acondicionado absorbe calor de la unidad exterior y lo libera atramés de la unidad inferior durante el funciona en modo de calefacción. Cuando la temperatura exterior desciende, el calor que absorbe el aire acondicionado bajo conformamente. Asimismo, la unidad necesita más potencia para calentar el aire,upon al aumento en la diferencia de temperatura entre el interior y el exterior. Si no es possible alcancar una temperatura agradable con el aire acondicionado, recomendamos el uso de un aparato calefactor complementario.

• Función de rearranque automatico.

• Una Interruption de corriente durante el funcionaamento Cause la parada inmediata del aire acondicionado.

El aire acondicionado está equipado con una función de rearranque automatico. Cuando la corriente de alimentación queja restablecida, launidad vuela a arrancar automatamente conservando todos los values programados anteriorsmente en la funciona de memoria.

K LOCALIZACION DE AVERIAS

Problemas y Soluciones

FALLO

Pare el aire acondicionado inmediamente si se presenta uno de los siguientesfallos. Desconnecte la unidad de la red electrica ypongase en contacto con su distribuidor.

• En la ventana LED aparecen los siguientescottos: E0,E1,E2,E3,E4,E5,E6,E7,E8 o P0,P1,P2,P3,P4.
• El fusible se funde o el interruptor automatico salta a dato.
• Ha entrada agua o algunos objeto en el interior de la unidad.
• El mando a distancia no funciona o no funciona correctamente.
• Otras situaciones anormales.
• El testigo luminoso parpadea 5 vezes, incluso si se desconecta launities de la red eletrica y se la connecta de nuevo.

Problema Causa Solución
Launidad no arranca	Corte de alimentación electrica	Esperar que se restablezca la alimentación de corriente.
	Unidad puede estar desenchufada.	Comprobar que la clavija estácorrectamente enchufada en la toma de corriente.
	El fusible está fundido.	Cambiar el fusible / reinecer el relé /reinecer el interruptor automático
	Las pilas del mando están descargadas. Cambiar las pilas.
	La distancia del mando a distancia al receptor de launidad interior es más de 6/7 metros, hay obstáculos entre el mando a distancia y el receptor.	Reducir la distancia. Quitar eventuales obstáculos. Orientar el mando a distancia hacía el receptor en launities interior.
	El tiempo programado con eltemporizador no es correcto.	Esperar, o borrar la programación deltemporizador.
Launidad no enfiña o no caliente deforma adecuada a pesar deque el aire sale del aireacondicionado.	Configuración de la temperatureinadecuada.	Programar la temperature correctamente Para más información, consultar elcapitulo E "Funcioncimiento del mando adistancia".
	El filtro de aire está atascado. Limpiar el filtróde aire.
	Las puertas o lasVentanas en la habitaciónestán abiertas.	Cerrar las puertas y lasventanas.
	La calidad o entrada de aire de launitiesinterior o exterior está obstruida.	Eliminar las obstrucciones y volver aponer en marcha launities.
	La protección del compresor (de 3minutos) estáactivada.	Esperar.
	Launities externestrada descongelando.
No es possible cambiarla velocidad delventilador	El aire acondicionado se encontrar en elmodo automático	La velocidad del ventiladorsolepuedsambiar en losmoso HEAT, COOL y FAN
	El aire acondicionado se encontrar en elmode de deshumidificación
Elindicador de latemperatura no quedaamoctrada	El aire acondicionado se encontrar en elmode de ventilación	No es possible programar la temperatura enel mode de ventilación

Si el problema persiste,pongase en contacto con el distribuidor. Desciba detalladamente el problema e indique el Modelo de launidad.

JATENCION!

La reparación queda reservada a un的技术icorialificado.

LG ARANTÍA

El aire acondicionado tiene una garantía de 24 días a partir de la Fecha de Acquisition. Durante este periodo todos los defectos de material y de fabricación son subsanados gratis. A este efecto rigen las siguientes conditiones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extension del periodo de garantía.
3. La garantía no está valida cuando se hayan realizado modificaciones, se hayan uso componentes no originales o terceros hayan efectuado reparaciones en el aparato.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplicá únicamente si se presenta la factura de compra, fechada y sin modificación algo- na.
6. La garantía no cubre los días causados por manipulaciones contrarias a las descriñas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mesmo, corre-rán siempre por cuenta del comprador.
8. Los daños, provocados por no usar los filtros adecuados, no está cubiertos por la garantía.
9. La garantía no cubre la perdida y/o fuga de refrigerante causada por la (des)conexión incompetente de la unidad.

A fin de evaporar costes innecasarios, le recomendamos siempre consulta las instruciones de uso. Si no ofrecen搜狐a solution, lleve el aire acondicionado al distribuidor para su reparacion.

Modelo		TS 126 TS 133
Tipo de aire acondicionado		Aire acondicionado mural Aire acondicionado mural
Capacidad de refrigeración (máx) * W 2600 3350
Clase EE* D D
EER* 2,64 2,63
Capacidad de calefaction (máx) * W 3300 4000
Rendimiento calor D D
COP* 2,99 2,88
Capacidad deshumidificacion **	L/24h	24	36
Consumo electrico refrigeracion	kW	1	1,27
Consumo electrico calefaction	kW	1,1	1,39
Potencia consumida	V/Hz/Ph	220-240/50/1	220-240/50/1
Consumo electrico calefaction / refrigeracion	A	4,4/4,6	5,8/6
Corriente maxima	A	7	10
Caudal de aire **	\( m^3/h \)	450/400/350	580/500/420
Para habitaciones de haya**	\( m^3 \)	65-90	85-105
Tipo de compresor		Giratorio	Giratorio
Velocidades del ventilador		3	3
Termostato	°C	17-30	17-30
Funcionamiento	°C	10-40	10-40
Mandos manual / mecánico / electrónico		Mando a distancia electrónico	Mando a distancia electrónico
Mando a distancia Si / No		S	S
Filtro de aire tipo(s)		Malla, Carbono activo	Malla, Carbono activo
Tipo de refrigerante / contenido	r/gr	R407c/820	R407c/1150
Diámetro tubo refrigerante Líquido - Gas	mm	6,35/9,53	6,35/12,7
Presión aspiración / descarga	bar	5/18	5/18
Dimensiones unidad interior (an x al x p)	mm	790X190X275	790X190X275
Dimensiones unidad exterior (an x al x p)	mm	700X535X235	780X540X250
Peso neto unidad interior	kg	8,5	9
Peso neto unidad exterior	kg	31	36
Peso bruto unidad interior	kg	10,5	11
Peso bruto unidad exterior	kg	33	38
Nivel sonoro unidad interior	dB(A)	30-36	31-37
Nivel sonoro unidad exterior	dB(A)	50	53
Clase de protección unidad interior	IP	IP20	IP20
Clase de protección unidad exterior	IP	IP24	IP24
Fusible		T3,15A/250V	T3,15A/250V

• EN 14511
  A tituloindicativo
  * Deshumidificacion con 32^ , HR del 80%

No deseche los productos electricos con la basura domestica, sino eliminelos a工程技术 de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los problemas de mantenimiento y de desmontaje queden reservados a personal con formación al aspecto.

Este equipo contiene el refrigerante R407c en la cantidad indicada en la tabla arriba expuesta. NoURTIR R407c en la atmosafera. R407c es un gas fluorado de invernadero con un potencial de calentamento global (GWP) = 1653

Madame, Monsieur,

Comunidad "La Alameda"

C/Aurora Boreal,19

28918 LEGANES (Madrid)

tel: [phone]

fax: [phone]

email: [e-mail]

FRANCE

PVG France SARL
