KÄYTTÖOHJE TSC 126 TECTRO

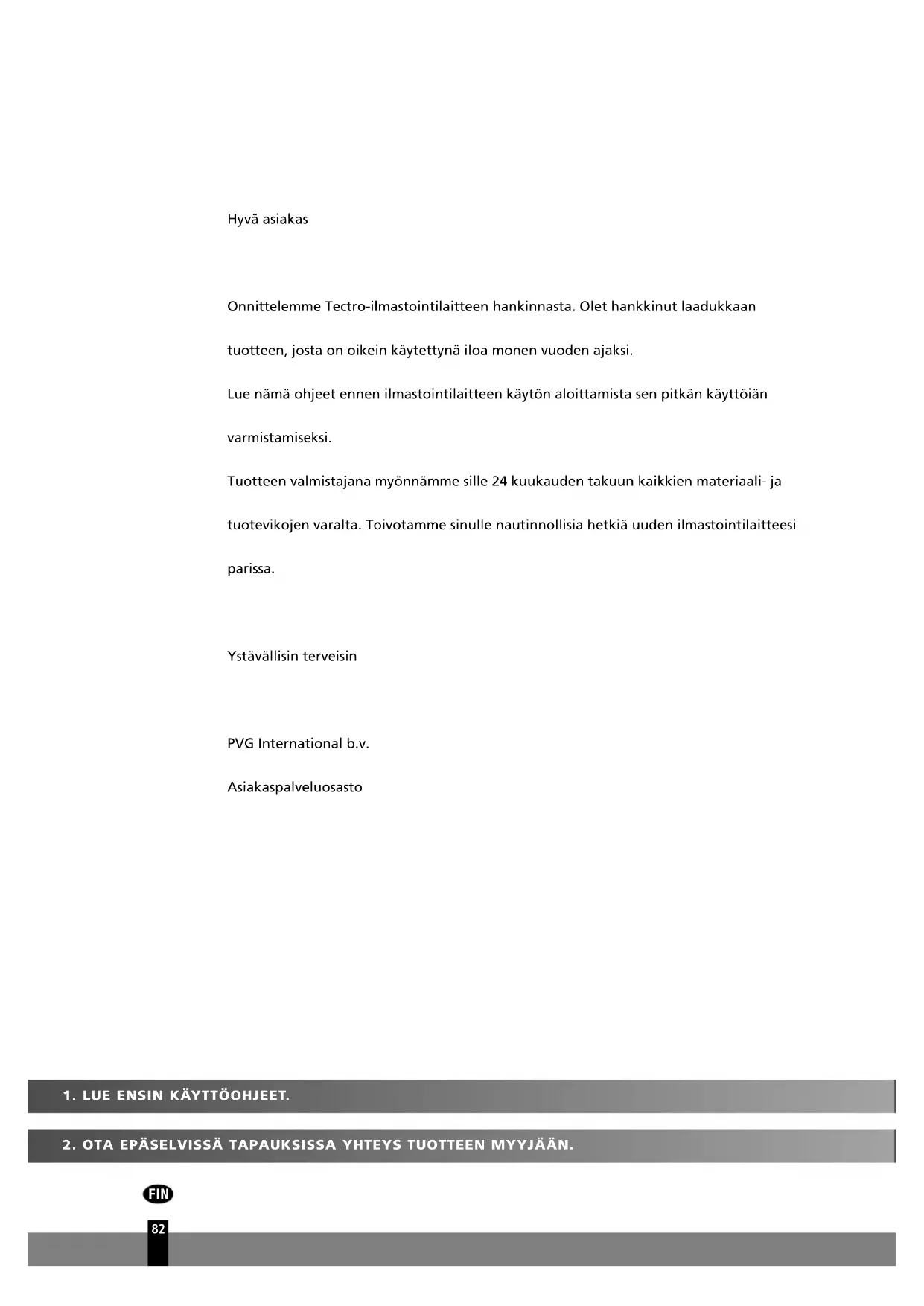

Onnittelemme Tectro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan

tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi.

Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän

varmistamiseksi.

Tuotteen valmistajana myönnämme sille 24 kuukauden takuun kaikkien materiaali- ja

tuotevikojen varalta. Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi

parissa.

Ystävällisin terveisin

PVG International b.v.

Asiakaspalveluosasto

1. LUE ENSIN KÄYTTÖOHJEET.

2. OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

SISÄLTÖ

A. TURVAOHJEET 84

B. OSIEN NIMET 85

C. KÄYTTÖLÄMPÖTILA 86

D. MANUAALINEN KÄYTTÖ 87

E. KÄYTTÖ KAUKOSÄÄTIMELLÄ 88

F. OPTIMAALINEN KÄYTTÖ 92

G. ILMANVIRTAUKSEN SUUNNAN SÄÄTÄMINEN 93

H. ILMASTOINTILAITTEEN TOIMINTA 94

I. KUNNOSSAPITO 95

Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä ja kunnossapitoa varten. Luvussa "Vianmääritysvihjeitä" on useita ratkaisuja ylei- siin ongelmiin. Lukemalla luvun K "Vianmääritysvihjeitä" ennen tukipalveluun soittamista saatat välttää turhan puhelinsoiton.

A T URVAOHJEET

Asenna laite vain, jos se vastaa paikallisia säädöksiä, lakeja ja standardeja. Laitetta saa käyttää ainoastaan kuivissa sisätiloissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan, jonka jännite on 220-240 V / 50 Hz.

TÄRKEÄÄ

• Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niitä.
• Ilmastointilaite sisältää jäähdytysainetta, ja se voidaan luokitella paineistetuksi laitteeksi. Ota aina yhteyttä valtuutettuun asentajaan ilmastointilaitteen asennusta ja huoltoa varten.. On suositeltavaa, että valtuutettu ilmastointilaitehuolto tarkastaa ja huoltaa ilmastointilaitteen vuosittain.

Tarkista ennen laitteen kytkemistä seuraavat seikat:

• Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä.
• Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa.
• Virtajohdon pistoke sopii seinässä olevaan pistorasiaan.
• Laite on asetettu tukevalle ja tasaiselle pinnalle.

Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran yhteensopivuutta.

• Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta.
• Älä peitä ilman sisäänmeno- ja ulostuloritilöitä.
• Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa.
• Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin.
• Älä työnnä esineitä laitteen aukkoihin.
• Älä koskaan kytke laitetta sähköverkkoon käyttämällä jatkojohtoa. Jos sopivaa maadoitettua pistorasi-aa ei ole käytettävissä, pyydä valtuutettua sähkömiestä asentamaan sellainen.
• Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä.
• Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai Tectro-toimittaja. Noudata laitteen käyttöohjeessa mainittuja käyttö- ja huolto-ohjeita.
• Irrota aina pistoke pistorasiasta, kun laite ei ole käytössä.
• Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke.

- Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpai-nikkeita.

- Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen avaamista.

- Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi.

- Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen.

- Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä.

- Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. T ämä saattaa olla paikallisten säädösten vastaista. Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset.

• On suositeltavaa välttää oleskelua suoraan ilmavirrassa.
• Älä koskaan juo ilmastointilaitteen poistovettä.

• Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut.
• Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen.

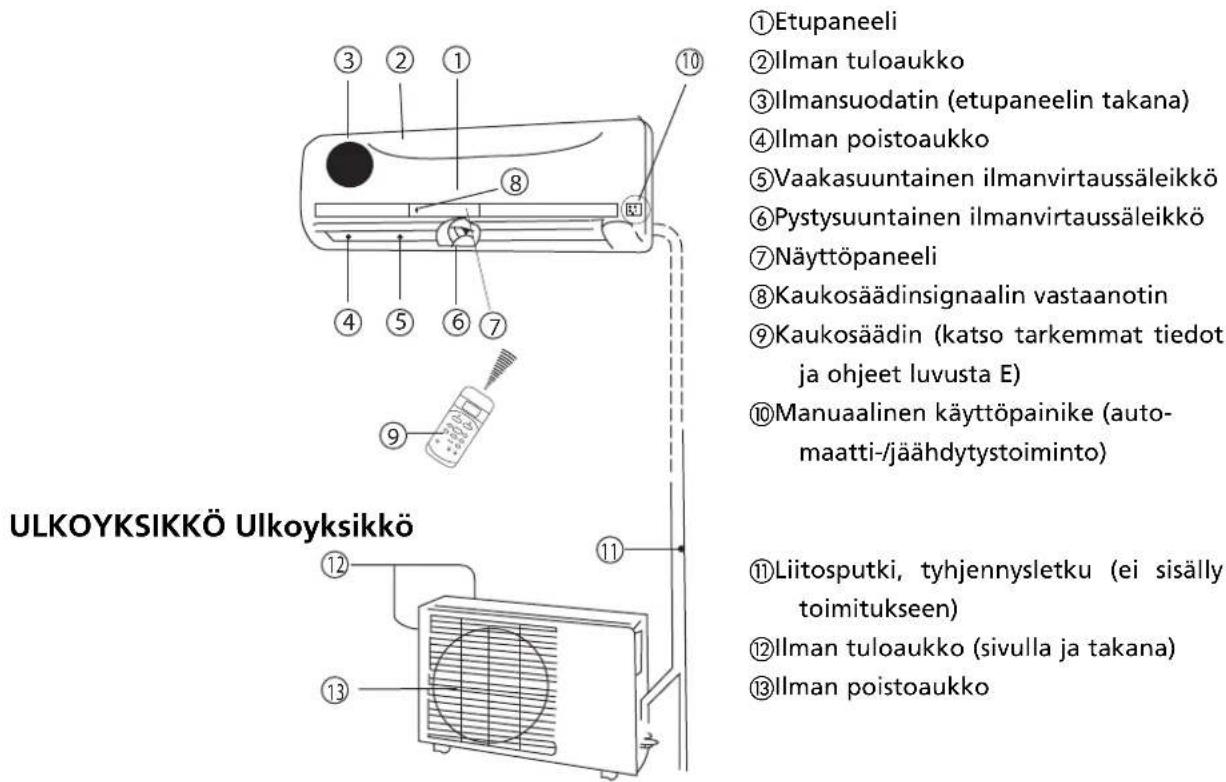

B OSIEN NIMET

SISÄYKSIKKÖ Sisäyksikkö

①Etupaneeli
②Ilman tuloaukko
③Ilmansuodatin (etupaneelin takana)
④Ilman poistoaukko
⑤Vaakasuuntainen ilmanvirtaussäleikkö
⑥Pystysuuntainen ilmanvirtaussäleikkö
⑦Näyttöpaneeli
⑧Kaukosäädinsignaalin vastaanotin
⑨Kaukosäädin (katso tarkemmat tiedot ja ohjeet luvusta E)
⑩Manuaalinen käyttöpainike (auto- maatti-/jäähdytystoiminto)

⑪Liitosputki, tyhjennysletku (ei sisälly toimitukseen)

⑫Ilman tuloaukko (sivulla ja takana)

⑬Ilman poistoaukko

Toiminnan ilmaisin vilkkuu nopeasti (viisi kertaa sekunnissa), kun turvasuojaustoiminnot vaikuttavat laitteen toimintaan.

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat ovat tarkoitettu vain ohjeellisiksi.

Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon laitteen todellinen muoto.

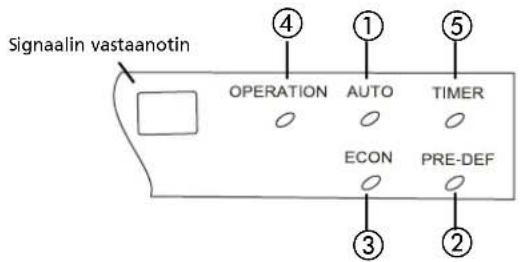

TOIMINNAN ILMAISIMET SISÄYKSIKÖN NÄYTTÖPANEELISSA

Signaalin vastaanotin ④ ① ⑤ OPERATION AUTO TIMER ECON PRE-DEF ③ ②

①AUTO-ilmaisin

Tämä ilmaisin syttyy, kun ilmastointilaitteen automaattitoiminto on käytössä (AUTO).

②PRE-DEF merkkivalo

Laite aloittaa sulatuksen automaattisesti, mikäli ulkoyksikkö jäätyy toiminnan aikana. Tällöin PRE-DEF merkkivalo syttyy

③ECON merkkivalo

Merkkivalo syttyy kun laite on säästötoiminolla

④Toiminnan ilmaisin

Tämä ilmaisin vilkkuu, kun laitteen virta kytketään päälle, ja palaa, kun laite on toiminnassa.

⑤Ajastimen ilmaisin

Tämä ilmaisin syttyy, kun ajastin (TIMER) asetetaan käyttöön / pois käytöstä (ON/OFF).

C KÄYTTÖLÄMPÖTILA

Jäähdytys-, lämmitys- ja kosteudenpoistotoiminnot ovat tehokkaimpia seuraavissa sisä- ja ulkolämpötiloissa:

LämpötilaToiminto	äähdytystoiminto Läm	mitystoiminto Kosteudenpoistotoiminto
Huoneen lämpötila 17°C -	32°C 10°C - 27°C 17°C - 32°C
Ulkoilman lämpötila 18°C -	40°C 10°C - 24°C 18°C - 40°C

VAROITUS!

- Jos ilmastointilaitetta käytetään muissa kuin edellä mainituissa olosuhteissa, sen suojaustoiminnot saattavat aktivoitua ja vaikuttaa laitteen toimintaan.

- Huoneen suhteellinen kosteusprosentti on alle 80%. Jos ilmastointilaitetta käytetään huoneessa, jonka suhteellinen kosteusprosentti on yli 80%, laitteen pinnalle saattaa tiivistyä vettä. Aseta pystysuuntainen ilmanvirtaussäleikkö sen suurimpaan kulmaan (pystysuunnassa maahan nähden) ja aseta puhallin toimimaan suurella nopeudella (HIGH).

- Sulje aina ovet ja ikkunat jäähdytys- tai lämmitystoiminnon ajaksi ilmastointilaitteen parhaan tehon varmistamiseksi.

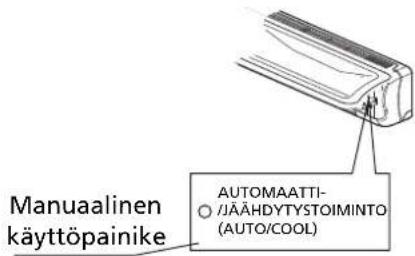

D K ÄYTTÖ MANUAALISESTI

Ilmastointilaitetta voidaan käyttää manuaalisesti laitteen säätimillä tai laitteen mukana toimitetulla kaukosäätimellä. Katso ohjeet kaukosäätimen käyttöä varten luvusta E "Käyttö kaukosäätimellä". Kun ilmastointilaitetta käytetään ilman kaukosäädintä, se toimii ainoastaan automaattisessa tilassa (AUTO). Noudata seuraavia ohjeita laitteen käyttämiseksi ilman kaukosäädintä:

Paneeli

Manuaalinen käyttöpainike AUTOMAATTI- /JÄÄHDYTSTOIMINTO (AUTO/COOL)

1. Avaa etupaneeli ja nosta sitä ylöspäin, kunnes se naksahtaa paikalleen.
2. Manuaalisen käyttöpainikkeen (10) painallus käynnistää automaattisen toiminnan (AUTO).
3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

VAROITUS!

• Kun manuaalista käyttöpainiketta painetaan, laitteen toimintatila vaihtuu seuraavassa järjestyksessä: AUTOMAATTINEN (AUTO), JÄÄHDYTYS (COOL), POISSA (OFF).
• Kun painiketta painetaan kahdesti, laite toimii pelkästään jähdytystilassa (COOL). Tätä käytetään vain testaustarkoituksiin.
• Kun painiketta painetaan kolmannen kerran, ilmastointilaite lopettaa toimintansa ja sammuu.
• Laitteen käyttöä kaukosäätimen avulla voidaan jatkaa tavallisesti.

E K ÄYTTÖ KAUKOSÄÄTIMELLÄ

HUOMAUTUS!

• Osoita kaukosäädin aina sisäyksikön vastaanotinta kohti ja varmista, ettei kaukosäätimen ja vastaanottimen välillä ole mitään esteitä. Muuten vastaanotin ei tunnista kaukosäätimen signaalia, eikä ilmastointilaite toimi oikein.
• Kaukosäätimen suurin toimintaetäisyys on noin 6 - 7 metriä.

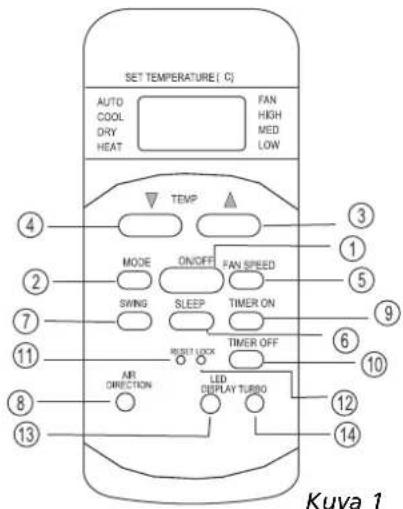

Kaukosäätimen toimintopainikkeet

SET TEMPERATURE [C] AUTO COOL DRY HEAT FAN HIGH MED LOW TEMP MODE ON/OFF SLEEP FAN SPEED TIMER ON TIMER OFF RESET LOCK AIR DIRECTION LED DISPLAY TUBBO Kuva 1

① Virtapainike: Paina tätä painiketta laitteen käynnistämiseksi. Paina tätä painiketta uudelleen laitteen sammuttamiseksi.
② Tilapainike (Mode): Tämän painikkeen painaminen vaihtaa laitteen toimintatilaksi AUTO (automaattinen), COOL (jäähdytys), DRY (kuivaus), HEAT (lämmitys) tai FAN (tuuletus) seuraavan kaavion mukaisessa järjestyksessä:

③ ▲ -painike: Tällä painikkeella voidaan korottaa sisäilman lämpötilaa 30 °C:seen saakka.
④ ▼-painike: Tällä painikkeella voidaan laskea sisäilman lämpötilaa 17 °C:seen saakka.
⑤ Puhaltimen painike (Fan): Tällä painikkeella valitaan puhaltimen nopeus. Jokainen painikkeen painallus vaihtaa puhaltimen nopeutta seuraavassa järjestyksessä: AUTO (automaattinen), LOW (hidas), MED (keskinopea) ja HIGH (nopea). Kun laite toimii automaattisessa tilassa (AUTO) tai kuivaustilassa (DRY), puhaltimen nopeutta säädellään automaattisesti. Tällöin puhaltimen nopeutta ei voida valita tällä painikkeella.
⑥ SLEEP-painike: Voit siirtyä energiansäästötilaan painamalla tätä painiketta kerran. Peruuta painamalla sitä uudelleen. Tätä toimintoa voidaan käyttää vain COOL-, HEAT- ja AUTO-tiloissa. Sen avulla lämpötila pysyy mahdollisimman miellyttävänä. HUOMAUTUS: Kun laite on SLEEP-toimintatilassa, se peruutetaan, jos painat jotakin muuta painiketta..
⑦ Kääntötoiminnon painike (Swing): Paina tätä painiketta kääntötoiminnon käyttämiseksi. Paina painiketta uudelleen toiminnon pysäyttämiseksi.
⑧Ilmavirran suuntauspainike (Air dir ection): Tällä painikkeella voidaan muuttaa säleikön suuntauskulmaa. Säleikön suuntauskulma muuttuu 6° jokaisella painalluksella. Kun säleikkö kääntyy tiettyyn

kulmaan, joka vaikuttaa ilmastointilaitteen jäähdytys- ja lämmitystehoon, suuntausta muutetaan automaattisesti. Näytöllä ei näy mitään tunnusta, kun tätä painiketta painetaan.

⑨A jastimen aloitusajan painike (Timer on): Paina tätä painiketta laitteen ajastetun päälläoloajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun päälläoloajan peruuttamiseksi paina painiketta, kunnes näytöllä ei näy mitään.
⑩ Ajastimen lopetusajan painike (Timer off): Paina tätä painiketta laitteen ajastetun sammutusajan asettamiseksi. Jokainen painallus lisää aikaa 30:lla minuutilla. Kun aikanäytössä lukee 10Hr (10 tuntia), jokainen painallus lisää aikaa 60 minuutilla. Automaattisen ajastetun sammutusajan peruuttamiseksi paina painiketta, kunnes näytöllä ei näy mitään.
⑪ RESET-painike: Kun painat syvennyksessä olevaa RESET-painiketta, kaikki nykyiset asetukset peruutetaan ja ohjaus palaa alkuasetuksiin.
⑫ LOCK-painike: Kun painat syvennyksessä olevaa LOCK-painiketta, kaikki nykyiset asetukset lukitaan eikä kauko-ohjain hyväksy muita komentoja kuin LOCK. Peruuta LOCK-tila painamalla sitä uudelleen.
⑬ LED DISPLAY -painike: Tätä painiketta painamalla voit tyhjentää ilmastointilaitteen numeronäytön. Aktivoi se painamalla sitä uudelleen (ei koske laitteita, joissa ei ole tätä toimintoa).
⑭ TURBO-painike: Paina tätä painiketta COOL-tilassa. Ilmastointilaite siirtyy tehokkaaseen jäähdytystoimintoon. Peruuta TURBO-toiminto painamalla uudelleen.

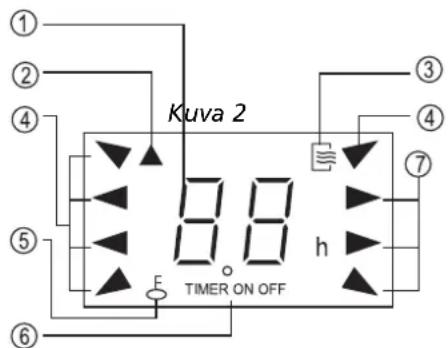

Kaukosäätimen ilmaisimien nimet ja toiminnot

Kuva 2 8.8 h TIMER ON OFF ① ② ③ ④ ⑤ ⑥ ⑦

Näyttöpaneeli

①DIGITAALISEN NÄYTÖN alue:

Asetettu lämpötila näytetään tällä alueella. Jos laite on TIMER-tilassa, näytetään ajastimen ON- tai OFFasetus. FAN-tilassa ei näy mitään.

②LÄHETYKSEN ilmaisin:

Tämä ilmaisin palaa, kun kauko-ohjain lähettää signaaleja vastaanottimelle.

③ON/OFF-ilmaisin:

Tämä symboli tulee esiin, kun laite kytketään päälle kauko-ohjaimesta ja häviää, kun laite kytketään pois päältä.

④TOIMINT ATILAN ilmaisin:

Kun MODE-painiketta painetaan, se näyttää nykyisen toimintatilan -- AUTO COOL DRY HEAT (vain jäähdyttävissä malleissa).

⑤LOCK-ilmaisin:

LOCK-näyttö tulee esiin, kun LOCK-painiketta painetaan. Tyhjennä näyttö painamalla LOCK-painiketta.

⑥AJASTINNÄ YTÖN ilmaisin:

Tällä näyttöalueella näytetään AJASTIMEN asetukset. Jos vain toiminnan aloitusaika asetetaan, näyt-

töön tulee TIMER ON. Jos vain toiminnan lopetuksen aika asetetaan, näyttöön tulee TIMER OFF. Jos kumpikin toiminta asetetaan, näyttöön tulee TIMER ON-OFF. Tämä on osoitus siitä, että olet valinnut sekä päällemenon että pois päältä menon ajan.

⑦ PUHALTIMEN NOPEUDEN ilmaisin: Valitse FAN SPEED -painiketta painamalla haluamasi puhaltimen toimintanopeus (Auto-Low-Med-High). Valintasi näytetään LCD-näytössä paitsi silloin, kun asetuksena on automaattinen puhallinnopeus.

HUOMAUTUS!

Kuvassa 2 on näkyvissä kaikki merkit esittelytarkoituksessa. Todellisen käytön aikana näyttöpaneelissa näkyvät vain käytettävien toimintojen merkit.

Kaukosäätimen käyttäminen

Paristojen asennus/vaihto

Käytä kahta alkaliparistoa (AAA/LR03).

Älä käytä ladattavia paristoja.

1. Avaa kaukosäätimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen suuntaan.
2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja_) ovat oikein päin.
3. Kiinnitä kansi takaisin liu'uttamalla se paikalleen.

HUOMAUTUS!

• Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukosäätimeen toimintahäiriöitä.
• Jos kaukosäädintä ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kaukosäätimeen.
• Paristojen normaali kestoikä on noin kuusi kuukautta.
• Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai kaukosäätimen lähetyksen merkkivalo ei syty.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

AUTOMAATTINEN toiminta

Kun ilmastointilaite on valmiina käyttöön, kytke siihen virta. Toiminnan ilmaisin alkaa vilkkua sisäyksikön näyttöpaneelissa.

1. Valitse AUTO-toiminto tilan valintapainikkeella (Mode).
2. Aseta haluttu huoneen lämpötila painikkeilla ▲ ja ▼. Miellyttävimmät lämpötilat ovat välillä 21 - 28 °C.
3. Käynnistä ilmastointilaite painamalla sen virtapainiketta. Sisäyksikön näyttöpaneelissa oleva toiminnan ilmaisin syttyy. Toimintatila on automaattinen (AUTO). Puhaltimen nopeutta säädellään automaattisesti.
4. Paina virtapainiketta uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

• Automaattisessa toimintatilassa (AUTO) ilmastointilaite tunnistaa eron huoneen lämpötilan ja kaukosäätimellä asetetun lämpötilan välillä, ja käyttää sen perusteella jäähdytys-, tuuletus-, lämmitys- ja kuivaustoimintoja (COOL, FAN, HEAT ja DRY).
• Voit myös valita toimintatilan manuaalisesti, jos et halua käyttää automaattitoimintoa (AUTO).

JÄÄHDYTYS (COOL)-, LÄMMITYS (HEAT)- ja TUULETUS (FAN ONLY) -toiminnot

FIN

1. Jos et halua käyttää automaattitoimintoa (AUTO), voit asettaa toimintatilan manuaalisesti painamalla painiketta ②. Voit valita käyttöön jäähdytys (COOL)-, kuivaus (DRY)-, lämmitys (HEAT)- (vain lämpö-pumppuyksiköt) tai tuuletus (FAN ONLY) -tilan.
2. Aseta haluttu huoneen lämpötila painikkeilla ▲ ja ▼ (③ ja ④). Kun laite on jäähdytystilassa (COOL), miellyttävimmät asetukset ovat 21 °C ja sitä suuremmat lämpötilat. Kun laite on lämmitystilassa (HEAT), miellyttävimmät asetukset ovat 28 °C ja sitä alhaisemmat lämpötilat.
3. Paina puhallinpainikett®valitaksesi puhaltimen nopeudeksi AUTO (automaattinen), HIGH (nopea), MED (keskinopea) tai LOW (hidas).
4. Paina virtapainiketta. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy tekemilläsi asetuksilla. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Tuuletustilassa (FAN ONLY) lämpötilaa ei voida säätää. Tässä tilassa käytettävissä ovat vain vaiheet 1, 3 ja 4.

KUIVAUSTOIMINTO

1. Paina toimintatilan valintapainiketta (Mode) ②kuivaustoiminnon (DRY) valitsemiseksi.
2. Käytä painikkeita ▲ ja ▼ (③ ja ④) asettaaksesi halutun lämpötilan välillä 21 - 28 °C.
3. Paina virtapainiketta ①. Toiminnan ilmaisin syttyy ja ilmastointilaite käynnistyy kuivaustilassa. Paina virtapainiketta ①uudelleen laitteen sammuttamiseksi.

HUOMAUTUS!

Laitteeseen asetetun lämpötilan ja todellisen sisäilman lämpötilan erosta johtuen ilmastointilaite toimii kuivaustilassa (DRY) automaattisesti useita kertoja käyttämättä jäähdytys- ja tuuletustoimintoja.

AJASTINTOIMINTO

Aseta laitteen toiminnan aloitus- ja lopetusajat ajastimen painikkeilla (⑨ ja ⑩). Kaukosäätimellä määritettävä ajastimen toiminta-aika voidaan asettaa 0,5 ja 24 tunnin välille.

1. Aloitusajan asettaminen

1.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨, jolloin kaukosäätimen näytössä lukee ON TIMER. Ajastimen näytössä näkyy viimeksi asetettu aloitusaika ja tunnus "Hr". Voit nyt asettaa uudelleen laitteen toiminnan aloitusajan.
1.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen halutun aloitusajan asettamiseksi.
1.3 Kun ajastimen aloitusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin viiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digitaalinäyttöön.

2. Lopetusajan asettaminen

2.1 Paina ajastimen lopetusajan painiketta (Timer off) ⑩, jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
2.2 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi laitteen toiminnan halutun lopetusajan.
2.3 Kun ajastimen lopetusaika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin viiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digitaalinäyttöön.

3. Aloitus- ja lopetusajan asettaminen

3.1 Paina ajastimen aloitusajan painiketta (Timer on) ⑨, jolloin kaukosäätimen näytössä lukee ON TIMER. Ajastimen näytössä näkyy viimeksi asetettu aloitusaika tunteina. Voit nyt asettaa uudelleen laitteen toiminnan aloitusajan.
3.2 Paina ajastimen aloitusajan painiketta (Timer on) ⑨ uudelleen asettaaksesi halutun aloitusajan.
3.3 Paina Ajastimen lopetusajan painiketta (Timer off) ⑩, jolloin kaukosäätimen näytössä lukee OFF TIMER. Ajastimen näytössä näkyy viimeksi asetettu lopetusaika sekä tunnus "Hr". Voit nyt asettaa uudelleen laitteen toiminnan lopetusajan.
3.4 Paina ajastimen lopetusajan painiketta (Timer off) ⑩ uudelleen asettaaksesi halutun lopetusajan.
3.5 Kun ajastimen aika on asetettu, kaukosäädin lähettää signaalin ilmastointilaitteelle puolen sekunnin viiveellä. Noin 2 sekunnin jälkeen "h"-symboli häviää, ja asetettu lämpötila tulee takaisin digitaalinäyttöön.

HUOMAUTUS!

• Jos aloitus- ja lopetusajaksi asetetaan sama aika, lopetusaikaa siirretään automaattisesti 0,5 tuntia eteenpäin (jos asetettuun aikaan on alle 10 tuntia) tai yksi tunti eteenpäin (jos asetettuun aikaan on 10 tuntia tai enemmän).
• Ajastimen aloitus-/lopetusaikaa voidaan muuttaa painamalla vastaavaa ajastinpainiketta ja asettamalla uusi aika.
• Asetettu aika on suhteellinen aika. Se tarkoittaa, että asetettu aika perustuu nykyiseen aikaan.

VAROITUS!

• Pidä kaukosäädin etäällä kaikista nesteistä.
• Älä altista kaukosäädintä korkeille lämpötiloille tai säteilylle.
• Pidä sisäyksikön vastaanotin poissa suorasta auringonvalosta, sillä se voi aiheuttaa ilmastointilaitteeseen toimintahäiriöitä.
• Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja).

F OPTIMAALINEN KÄYTTÖ

Ota huomioon seuraavat seikat laitteen optimaalisen toiminnan varmistamiseksi:

• Säädä ilman virtaussuunta oikein. Ilma ei saa virrata suoraan ihmisiä kohti.
• Säädä lämpötila siten, että mukavuustaso on paras mahdollinen. Älä säädä laitetta äärimmäisille lämpötilatasoille.
• Sulje ovet ja ikkunat, sillä ne voivat vaikuttaa laitteen toimintaan.

- Aseta ilmastointilaitteen toiminnan haluttu aloitusaika kaukosäätimen ajastintoiminnolla.

- Älä aseta mitään esineitä ilman tulo- tai poistoaukkojen lähelle, sillä ne saattavat heikentää ilmastointilaitteen toimintatehoa ja sammuttaa laitteen. Varmista, ettei ilmavirran tiellä ole mitään esteitä. Ilmavirran on päästävä koko huoneeseen esteettä. Ilmavirran on myös päästävä ilmastointilaitteeseen esteettä.

- Puhdista ilmansuodatin säännöllisesti. Muuten laitteen jäähdytys- tai lämmitysteho saattaa heikentyä. Suodatin suositellaan puhdistettavaksi kahden viikon välein.

- Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.

G I LMAN VIRTAUSSUUNNAN SÄÄTÄMINEN

• Säädä ilman virtaussuunta oikein, sillä väärin säädettynä se heikentää muka-vuutta ja saattaa tehdä huoneen lämpötilasta epätasaisen.
• Säädä vaakasuuntaista säleikköä kaukosäätimen painikkeella ⑧.
• Säädä pystysuuntainen säleikkö käsin.

Ilman virtaussuunnan säätö vaakasuunnassa (ylös-/alaspäin)

Ilmastointilaite säätää ilmanvirtauksen suunnan vaakasuunnassa automaattisesti toimintatilan mukaan.

Vipu

Ilman virtaussuunnan asettaminen vaakasuunnassa

Suorita tämä toiminto laitteen ollessa toiminnassa. Pidä kaukosäätimessä olevaa ilma-virran suuntauspainiketta ⑧painettuna säleikön siirtämiseksi haluttuun suuntaan.

• Säädä ilmanvirtauksen suunta vaakasuunnassa haluttuun asentoon.
• Myöhemmissä toimenpiteissä ilmanvirtaus asetetaan vaakasuunnassa automaattisesti siihen suuntaan, johon säleikkö on säädetty ilmavirran suuntauspainikkeella.

Ilman virtaussuunnan asettaminen pystysuunnassa (vasemmalle/oikealle)

Säädä pystysuuntainen säleikkö käsin sen vasemmalla tai oikealla puolella (riippuen mallista) sijaitsevan vivun avulla. Kun ilmastointilaite on toiminnassa ja pystysuuntainen säleikkö tietyssä asennossa, siirrä ilman poistoaukon vasemmalla tai oikealla puolella (riippuen mallista) oleva vipu haluttuuun asentoon.

Varo koskemasta pystysuuntaisten säleikköjen takana olevaa tuuletinta!

HUOMAUTUS!

Kaikki tässä ohjekirjassa ja pakkauksessa olevat kuvat on tarkoitettu vain ohjeellisiksi.

Ilmastointilaite saattaa näyttää niissä hieman erilaiselta kuin oma laitteesi. Ota aina huomioon laitteen todellinen muoto.

Ilman virtaussuunnan kääntäminen automaattisesti (ylös- tai alaspäin)

Suorita tämä toiminto ilmastointilaitteen ollessa toiminnassa.

• Paina kaukosäätimen kääntöpainiketta (SWING) ⑦.
• Pysäytä toiminto painamalla kääntöpainiketta (SWING) ⑦uudelleen. Paina ilmavirran suuntauspainiketta ⑧lukitaksesi säleikön haluttuan asentoon.

VAROITUS!

• Ilmavirran suuntaus- ja kääntöpainikkeet eivät ole käytettävissä, kun ilmastointilaite ei ole toiminnassa (vaikka ajastin on asetettu toimintaan).
• Älä käytä ilmastointilaitetta pitkiä aikoja jäähdytys- tai kuivaustilassa ilmanvirtauksen ollessa suunnattuna alaspäin. Muuten vaakasuuntaisen säleikön pinnalle saattaa tiivistyä vettä, joka alkaa valua.
• Älä siirrä vaakasuuntaista säleikköä käsin. Käytä aina ilmavirran suuntauspainiketta 8 tai kääntöpainiketta (SWING) 7. Jos säleikköä siirretään käsin, se saattaa aiheuttaa toimintahäiriön. Jos säleikköön tulee toimintahäiriö, sammuta ilmastointilaite ja käynnistä se sitten uudelleen.
• Kun ilmastointilaite käynnistetään heti sammutuksen jälkeen, vaakasuuntainen säleikkö ei ehkä liiku noin 10 sekuntiin.
• Vaakasuuntaisen säleikön avauskulmaa ei tule asettaa liian pieneksi, sillä jäähdytys- ja lämmitystoimintojen suorituskyky saattaa tällöin heikentyä rajoittuneen ilmanvirtauksen johdosta.
• Älä käytä laitetta vaakasuuntaisen säleikön ollessa suljettuna.
• Kun ilmastointilaite kytketään sähköverkkoon, vaakasuuntainen säleikkö saattaa pitää ääntä noin 10 sekunnin ajan, mikä on täysin normaalia.

H ILMASTOINTILAITTEEN TOIMINTA

Paina Sleep-painiketta

JÄÄHDYTYS

Paina Sleep-painiketta

LÄMMITYS

• Kun ilmastointilaite asetetaan automaattiseen toimintatilaan AUTO (kaukosäätimen painikkeella ②), se valitsee automaattisesti jäähdytys-, lämmitys- tai tuuletustoiminnon riippuen valitusta lämpötilasta ja huoneen lämpötilasta.
• Ilmastointilaite säätää huoneen lämpötilan automaattisesti asetetun lämpötilan tasolle.
• Voit myös asettaa toimintatilan käsin, jos et halua käyttää automaattista tilaa.

TALOUDELLINEN KÄYTTÖ

- Kun painat SLEEP-painiketta ⑥jäähdytys-, lämmitys- tai automaattitoimin-non aikana, ilmastointilaite kasvattaa (jäähdytystoiminnossa) tai laskee (lämmitystoiminnossa) lämpötilaa yhden celsiusasteen tunnissa. Asetettu lämpö- tila tasaantuu kahden tunnin kuluttua. Puhaltimen nopeutta säädellään automaattisesti.

KOSTEUDENPOISTO

• Kosteudenpoistotila valitsee automaattisesti käyttöön kosteudenpoistotoiminnon, joka perustuu asetetun lämpötilan ja huoneen todellisen lämpötilan väliseen eroon.
• Laite säätelee lämpötilaa kosteudenpoiston aikana kytkemällä jäähdytys- ja tuuletustoimintoa päälle ja pois päältä. Puhaltimen nopeus on asetettu hitaaksi (LOW).
• Ilmastointilaite kuivattaa ilmaa myös normaalissa jäähdytystoiminnossa.

HUOMAUTUS!

Kun ilmastointilaite on kosteudenpoistotilassa, huoneen lämpötila todennäköisesti laskee. Sen vuoksi on normaalia, että kosteusmittari mittaa korkeamman suhteellisen kosteusprosentin. Huoneen absoluuttinen kosteus on kuitenkin pienempi huoneessa tuotetusta kosteusmäärästä (ruoanlaitosta, ihmisistä yms.) riippuen.

Sammuta ilmastointilaite ja irrota sen virtapistoke pistorasiasta ennen laitteen puhdistusta.

Othernin

Sisäyksikön ja kaukosäätimen puhdistus

• Pyyhi sisäyksikkö ja kaukosäädin pehmeällä, kuivalla kankaalla.
• Jos sisäyksikkö on erittäin likainen, se voidaan puhdistaa kylmään veteen kostutetulla kankaalla.
• Sisäyksikön etupaneeli voidaan irrottaa ja puhdistaa vedellä. Pyyhi se sen jälkeen kuivalla kankaalla.
• Älä käytä kemiallisesti käsiteltyä kangasta tai pölyriepua laitteen puhdistamiseksi.
• Älä puhdista laitetta bensiinillä, ohentimella, kiillotusjauheella tai vastaavilla liuottimilla. Ne voivat aiheuttaa muovipintaan halkeamia tai epämuodostumia.

Suodellinen kädensije

Ilmansuodattimen puhdistus

Tukkeutunut ilmansuodatin heikentää laitteen jäähdytystehoa. Puhdista suodatin kahden viikon välein.

1. Nosta sisäyksikön paneelia ylöspäin, kunnes se naksahtaa paikalleen.
2. Ota kiinni ilmansuodattimen kädensijasta ja nosta sitä hieman ylöspäin, jotta se irtoaa suodattimen pidikkeestä, ja vedä ilmansuodatinta sitten alaspäin.
3. Irrota ilmansuodatin sisäyksiköstä.
4. Puhdista ilmansuodatin kahden viikon välein.
5. Puhdista ilmansuodatin pölynimurilla tai vedellä.

6. Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sen takaisin paikalleen.

7. Irrota sähköstaattinen plasmasuodatin tukikehikostaan (vain tarvittaessa) vasemmalla olevan kuvan mukaisesti.

Sinköstaactinen suodatin

VAROITUS!

Älä koske sähköstaattiseen plasmasuodattimeen 10 minuutin aikana tuloaukon ritilän avaamisen jälkeen, sillä se voi aiheuttaa sähköiskun.

1. Puhdista sähköstaattinen plasmasuodatin vedellä ja tarvittaessa miedolla pesuaineella. Varmista, että suodatin on täysin kuiva ja ehjä, ennen kuin asennat sen takaisin paikalleen.
2. Asenna ilmanraikastussuodatin takaisin paikalleen.
3. Työnnä ilmansuodattimen yläosa laitteeseen siten, että sen vasen ja oikea reuna ovat samassa linjassa. Aseta suodatin sitten paikalleen.

Jos laitetta ei käytetä pitkään aikaan, suorita seuraavat toimenpiteet:

1. Käytä puhallinta noin kuuden tunnin ajan laitteen sisäosien kuivaamiseksi.
2. Sammuta ilmastointilaite ja irrota sen virtajohto pistorasiasta. Poista paristot kaukosäätimestä.
3. Ulkoyksikkö vaatii säännöllistä hoitoa ja puhdistusta. Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

Tarkastukset ennen käyttöä

• Tarkista, että johdot ovat ehjiä ja oikein kytkettyjä.
• Tarkista, että ilmansuodatin on asennettuna.
• Jos ilmastointilaitetta ei ole käytetty pitkään aikaan, varmista, ettei ilman tulo- ja poistoaukoissa ole esteitä.

VAROITUS!

• Älä koske laitteen metalliosiin, kun irrotat suodatinta. Terävät metallireunat voivat aiheuttaa loukkaantumisia.
• Älä puhdista ilmastointilaitteen sisäosia vedellä. Vesi voi tuhota eristeitä ja aiheuttaa sähköiskuja.
• Varmista ennen laitteen puhdistamista, että sen virta on katkaistu ja virtapistoke irrotettu pistorasiasta.

J K ÄYTTÖVIHJEITÄ

Seuraavat tilanteet saattavat ilmetä normaalin käytön aikana.

1. Ilmastointilaitteen suojaus.

Kompressorin suojaus

- Kompressori voidaan käynnistää uudelleen vasta kolmen minuutin kuluttua sen sammutuksen jälkeen.

Kylmän ilman esto

- Laite on suunniteltu siten, että se ei puhalla kylmää ilmaa lämmitystoiminnan aikana, kun sisätilan lämmönvaihdin on jossakin seuraavista kolmesta tilasta ja asetettua lämpötilaa ei ole saavutettu:

A. Juuri aloitettu lämmitys
B. Huurteenpoisto
C. Lämmitys alhaisella lämpötilalla.

Huurteenpoisto

• Ulkoyksikköön voi muodostua huurretta lämmitystoiminnon aikana, jos ulkoilman lämpötila on alhainen ja kosteustaso korkea. Ilmastointilaitteen lämmitysteho on tällöin tavallista heikompi.
• Tässä tapauksessa ilmastointilaite lopettaa hetkellisesti lämmitystoiminnon ja aloittaa automaattisesti huurteenpoiston.
• Huurteenpoistoaika vaihtelee 4 ja 10 minuutin välillä ulkoilman lämpötilasta ja ulkoyksikön huurteen määrästä riippuen.

2. Sisäyksiköstä tulee valkeaa huurua.

• Valkeaa huurua voi muodostua, kun ilman tulo- ja poistoaukkojen välinen lämpötilaero on suuri ja laite toimii jäähdytystilassa huoneessa, jonka suhteellinen kosteusprosentti on korkea.
• Valkeaa huurua voi muodostua huurteenpoistoprosessin aikana syntyvästä kosteudesta johtuen, kun ilmastointilaite käynnistyy huurteenpoiston jälkeen automaattisesti uudelleen lämmitystoiminnossa.

3. Ilmastointilaitteesta kuuluu vaimeaa ääntä.

• Laitteesta saattaa kuulua vaimea sihisevä ääni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy virtaavasta tai juuri pysähtyvästä kylmäaineesta.
• Laitteesta saattaa kuulua myös vaimea "vikisevä" ääni, kun kompressori on käynnissä tai juuri sammunut. Ääni syntyy muoviosien lämpölaajenemisesta, kun laitteen lämpötilat muuttuvat.
• Myös alkuperäiseen asentoonsa palaava säleikkö voi aiheuttaa ääntä, kun laitteen virta kytketään päälle.

4. Sisäyksiköstä tulee pölyä.

- Tämä on normaalia, kun ilmastointilaitetta ei ole käytetty vähään aikaan tai kun sitä käytetään ensimmäistä kertaa.

5. Sisäyksiköstä tulee outoa hajua.

- Rakennusmateriaaleista, huonekaluista tai savusta johtuvat hajut saattavat kiertää ilmastointilaitteen kautta.

6. Ilmastointilaite kytkeytyy tuuletustilaan jäähdytys- tai lämmitystilasta.

- Kun asetettu lämpötila saavutetaan huoneessa, kompressori sammuu automaattisesti ja ilmastointilaite siirtyy tuuletustilaan. Kompressori käynnistyy uudelleen, kun huoneen lämpötila nousee laitteen ollessa jäähdytystilassa tai laskee laitteen ollessa lämmitystilassa.

1. Sisäyksikön päälle voi tiivistyä vettä, kun laitetta käytetään kosteassa tilassa (ilman suhteellinen kosteusprosentti yli 80). Säädä vaakasuuntainen säleikkö suurimpaan ilman poistoasentoon ja aseta puhallin toimimaan suurimmalla teholla (HIGH).

8. Lämmitystoiminto

- Lämmitystoiminnossa ilmastointilaite imee lämmintä ilmaa ulkoyksiköstä ja vapauttaa sen sisäyksikön kautta. Kun ulkoilman lämpötila laskee, ilmastointilaitteen imuilman lämpötila laskee vastaavasti. Samanaikaisesti ilmastointilaitteen lämpökuormitus kasvaa sisä- ja ulkoilman suuremman eron vuoksi. Jos ilmastointilaitteen avulla ei saavuteta miellyttävää lämpötilaa, suosittelemme käyttämään lisälämmityslaitetta.

9. Automaattinen uudelleenkäynnistystoiminto

- Laite sammuu kokonaan, jos sen toiminnan aikana tapahtuu sähkökatkos.

Ilmastointilaitteessa on automaattinen uudelleenkäynnistystoiminto, jonka avulla se käynnistyy automaattisesti uudelleen sähkökatkoksen jälkeen ja säilyttää kaikki aiemmin tehdyt asetukset muistissa.

Toimintahäiriöt ja ratkaisut

ONGELMA

Sammuta ilmastointilaite välittömästi seuraavissa tilanteissa. Irrota virtajohto pistorasiasta ja ota yhteys tuotteen myyjään.

• LED-näytössä näkyy jokin seuraavista koodeista: E0, E1, E2, E3, E4, E5, E6, E7, E8 tai P0, P1, P2, P3, P4.
• Sulake palaa toistuvasti tai suojapiiri laukeaa usein.
• Ylimääräisiä esineitä tai vettä pääsee ilmastointilaitteeseen.
• Kaukosäädin ei toimi tai se toimii epänormaalisti.
• Muut epänormaalit tilanteet.
• Toiminnan ilmaisin vilkkuu viisi kertaa, vaikka laite on kytketty irti verkkovirrasta ja sitten takaisin verkkovirtaan.

Ongelma Syy Ratkaisu
Laite ei käynnisty	Sähkökatkos	Odota, että sähkökatkos saadaan korjattua.
	Laitteen sähköjohto on voinut irrota pistorasiasta.	Tarkista, että laitteen sähköjohto on hyvin kiinni pistorasiassa.
	Sulake voi olla palanut.	Vaihda sulake / nollaa rele / nollaa vikavirtakytkin
	Kaukosäätimen paristo voi olla tyhjä. Vaihda paristo.
	Kaukosäätimen ja sisätilayksikön välinen etäisyys on enemmän kuin 6_7 metriä tai niiden välillä on esteitä.	Lyhennä välimatkaa. Poista mahdolliset esteet. Suuntaa kaukosäädin sisätilayksikön vastaanotinta kohti.
	Ajastimella asetettu aika on väärä. Odota tai peruuta ajastimen asetus.
Laite ei jäähdytä tai lämmitä huonetta tehokkaasti, vaikka ilma virtaa ilmastointilaitteesta.	Lämpötila-asetus on väärä.	Aseta lämpötila oikein. Katso tarkemmat ohjeet luvusta E "Käyttö kaukosäätimellä".
	Ilmansuodatin on tukkeutunut. Puhdista ilmansuodatin.
	Huoneen ovet tai ikkunat ovat auki. Sulje ovet ja/tai ikkunat.
	Sisä- tai ulkotilayksikön ilman tulo- tai poistoaukon tiellä on este.	Poista esteet ja käynnistä sitten laite uudelleen.
	Kompressorin kolmen minuutin viivesuojaus on aktivoitunut.	Odota.
	Ulkotilayksikön huurteenpoisto on meneillään.
Puhaltimen nopeutta ei voi muuttaa.	Ilmastointilaite on automaattisessa tilassa.	Puhaltimen nopeutta voidaan muuttaa vain lämmitys-, jäähdytys- ja tuuletustiloissa.
	Ilmastointilaite on kuivaustilassa.
Lämpötilan ilmaisinta ei näy.	Ilmastointilaite on tuuletustilassa.	Lämpötilaa ei voida asettaa tuuletustilassa.

Jos ongelma jatkuu, ota yhteys tuotteen myyjään. Muista kertoa tarkka virheselostus ja laitteen malli.

HUOMAUTUS!

Ulkoyksikön kunnossapito on annettava valtuutetun ilmastointilaitehuollon tehtäväksi.

LT AKUUEHDOT

Ilmastointilaitteessa on kahden vuoden takuu alkaen laitteen ostopäivästä. Takuuaikana kaikki materiaali- ja valmistusvirheet korjataan maksutta tai vaihdetaan. Takuuehdot ovat seuraavat:

1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset.
2. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta.
3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia tai kolmas osapuoli on korjannut laitetta.
4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin.
5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muutettu.
6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita.
7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.
8. Muiden kuin sopivien suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin.
9. Laitteen epäpätevästä asennuksesta tai irrotuksesta johtuvat kylmäaineen hävikit ja/tai vuodot eivät kuulu takuun piiriin.

Turhien kulujen välttämiseksi suosittelemme, että luet aina ensin ohjeet huolellisesti. Jos käyttöohjeista ei löydy ratkaisua ongelmaan, toimita ilmastointilaite myyjälle korjausta varten.

Malli		TSC 126
Ilmastointilaitteen tyyppi		Ilmastointilaite, seinään asennettava
Jäähdytyskapasiteetti (enintään) * W 2600
EE-luokka* D
EER* 2,6
Lämmityskapasiteetti (enintään) * W 3100
Lämmitysteho D
COP* 2,87
Kostudenpoistokapasiteetti ** l / 24 h 24
Virrankulutus jäähdytystoiminnossa kW 1
Virrankulutus lämmitystoiminnossa	kW	1,1
Virransyöttö	V/Hz/Ph	220 - 240 / 50 / 1
Virta (nim.) jäähdytys/lämmitys	A	4,6 / 4,7
Suurin virta	A	7
Ilmanvirtaus **	m3/h	450/400/350
Huoneen koko enintään **	m3	65 - 90
Kompressorin tyyppi		Pyörivä
Puhaltimen nopeus		3
Lämpötilansäätimen alue	°C	17 - 30
Toiminta-alue	°C	10 - 40
Käyttö manuaalisesti/mekaanisesti/elektronisesti		Elektroninen kaukosäädin
Kaukosäädin, kyllä/ei		K
Ilmansuodatintyyppi (-tyypit)		Seula, aktiivihiili
Kylmäaineen tyyppi / täyttömäärä r/g	R407c / 850
Paine, imu/poisto	bar	41759
Sisäyksikön mitat (l x k x s)	mm	750x250x188
Ulkoyksikön mitat (l x k x s)	mm	830X365X365
Sisäyksikön nettopaino	kg	11,5
Ulkoyksikön nettopaino	kg	29
Sisäyksikön bruttopaino	kg	15
Ulkoyksikön bruttopaino	kg	31
Sisäyksikön äänenpainetaso	dB(A)	30 - 36
Ulkoyksikön äänenpainetaso	dB(A)	50
Sisäyksikön suojaus	IP	IP20
Ulkoyksikön suojaus	IP	IP24
Sulake		T3,15A / 250V

* EN 14511
** Viitteellinen arvo
*** Kosteudenpoisto, lämpötila 32 °C ja suhteellinen kosteus 80 %

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. - Kierrätä laite mahdollisuuksien mukaan. Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä.

Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen.

Tämä laite sisältää R407c-kylmäainetta edellä olevan taulukon mukaisen määrän. R407c-kylmäainetta ei saa vapauttaa ulkoilmaan. R407c on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on 1653.

Dear Sir, Madam,
