BEDIENUNGSANLEITUNG TSC 126 TECTRO

1. LESEN SIE ZUNÄCHST DIE BEDIENUNGSANLEITUNG.

2. WENDEN SIE SICH IN ZWEIFELSFÄLLEN AN IHREN HÄNDLER.

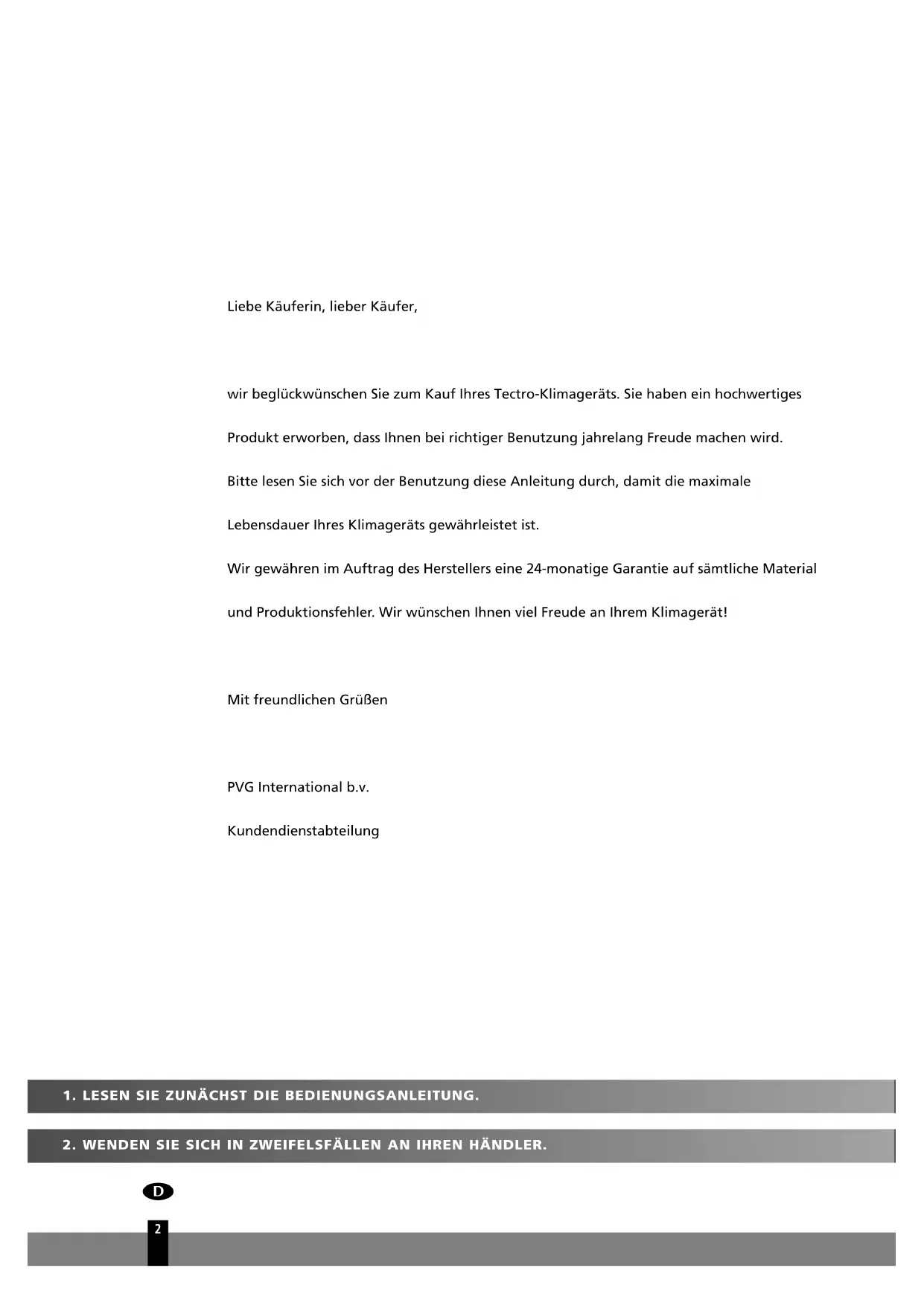

Liebe Käuferin, lieber Käufer, wir beglückwünschen Sie zum Kauf Ihres Tectro-Klimageräts. Sie haben ein hochwertiges Produkt erworben, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird. Bitte lesen Sie sich vor der Benutzung diese Anleitung durch, damit die maximale Lebensdauer Ihres Klimageräts gewährleistet ist. Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf sämtliche Material und Produktionsfehler. Wir wünschen Ihnen viel Freude an Ihrem Klimagerät! Mit freundlichen Grüßen PVG International b.v. Kundendienstabteilung man_TSC126_de.qxd 10-05-2007 15:27 Pagina 22

INHALT A. SICHERHEITSANWEISUNGEN 04

B. BEZEICHNUNG DER TEILE 05

G. EINSTELLEN DER RICHTUNG DES LUFTSTROMS 13

M. TECHNISCHE DATEN 21

WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN

Diese Anleitung enthält viele praktische Tipps zur richtigen Bedienung und Wartung Ihres Klimageräts. Im Abschnitt Fehlersuche und Abhilfe finden Sie viele Lösungen zu allgemeinen Problemen. W enn Sie Abschnitt K „Fehlersuche und Abhilfe“ gelesen haben, brauchen Sie möglicherweise den Kundendienst gar nicht erst hinzuzuziehen. man_TSC126_de.qxd 10-05-2007 15:27 Pagina 3A S ICHERHEITSANWEISUNGEN

nstallieren Sie das Gerät den örtlichen Normen und Vorschriften entsprechend. Das Gerät eignet sich aus- schließlich zur Aufstellung an einem trockenen Ort, in einem Gebäude. Kontrollieren Sie die Netzspannung und frequenz. Dieses Gerät eignet sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlussspannung 220 – 240 V / 50 Hz. Vor dem Anschließen des Geräts müssen Sie Folgendes kontrollieren:

• Die Anschlussspannung muss mit der auf dem Typenschild angegebenen Netzspannung übereinstim- men.

• Die Steckdose und die Stromversorgung müssen mit dem auf dem Typenschild angegebenen Strom übe- reinstimmen.

• Der Stecker an der Geräteschnur muss in die Wandsteckdose passen.

• Das Gerät muss auf einem festen Untergrund angebracht werden. Wenn Sie daran zweifeln, dass das Gerät für die vorhandenen Einrichtungen geeignet ist, müssen Sie die Stromversorgung zum Gerät von einem geprüften Elektriker kontrollieren lassen.

• Dieses Gerät wurde gemäß den CE-Sicherheitsnormen hergestellt. Trotzdem sollten Sie wie bei allen elektrischen Geräten vorsichtig sein.

• Lufteinlass und auslassgitter dürfen nicht verdeckt werden.

• Das Gerät darf niemals mit Chemikalien in Berührung kommen.

• Bespritzen Sie das Gerät niemals mit Wasser und tauchen Sie es nie in Wasser ein.

• Stecken Sie keine Hände, Finger oder Gegenstände in die Öffnung des Geräts.

• Schließen Sie das Gerät nie über eine Verlängerungsschnur an die Stromquelle an. Wenn keine geeig- nete Steckdose mit Schutzkontakt zur Verfügung steht, müssen Sie von einem Elektrofachmann eine entsprechende Steckdose installieren lassen.

• Wie auch bei allen anderen Elektrogeräten ist aus Sicherheitsgründen Vorsicht mit Kindern in der Nähe des Geräts zu beachten.

• Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem offiziellen Wartungsmonteur oder von Ihrem offiziellen Tectro-Händler ausgeführt werden. Halten Sie die in der Bedienungsanleitung zu diesem Gerät aufgeführten Anweisungen zur Bedienung und W artung ein.

• Ziehen Sie immer den Stecker des Geräts aus der Steckdose, wenn das Gerät nicht benutzt wird.

• Eine beschädigte Netzschnur oder ein beschädigter Stecker muss von einem Elektrofachmann oder von Ihrem Händler ausgewechselt werden.

Das Inbetriebsetzen oder Ausschalten des Klimageräts mittels des Einsteckens oder Herausziehens des Netzsteckers ist nicht zulässig. Benutzen Sie immer die für diesen Zweck vorgesehenen Schalter am Gerät oder benutzen Sie die Fernbedienung.

• Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist, dürfen Sie das Gerät nicht anschließen. Wenn das Gerät angeschlossen ist, muss der Stecker immer gut zugänglich sein. Lesen Sie sich diese Anweisungen gründlich durch und halten Sie sie ein.

• Das Klimagerät enthält ein Kältemittel und ist als Druckgerät einzuordnen. Wenden Sie sich wegen Installation und Wartung des Klimageräts daher immer an einen offiziellen Installationsfachmann. Es empfiehlt sich, das Klimagerät jährlich von einem offiziell anerkannten Monteur für Klimageräte inspizieren und warten zu lassen.

• Öffnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen SIe immer den Netzstecker, bevor Sie das Gerät öffnen.

Ziehen SIe immer den Netzstecker, bevor Sie das Klimagerät reinigen oder warten.

• Es darf kein Gasbrenner, Brenn bzw. Wärmeofen im Luftstrom aufgestellt werden.

• Mit nassen Händen dürfen Sie die Schalter nicht bedienen und das Klimagerät nicht berühren.

• Wenn das Außengerät in Betrieb ist, erzeugt es Lärm. Der Benutzer ist dafür verantwortlich zu kon- trollieren, ob dies mit den örtlichen Vorschriften übereinstimmt und ob das Gerät auch anderweitig den

rtlichen Vorschriften entspricht.

• Es empfiehlt sich, sich nicht im direkten Luftstrom aufzuhalten.

• Trinken Sie nie Wasser aus dem Klimagerät.

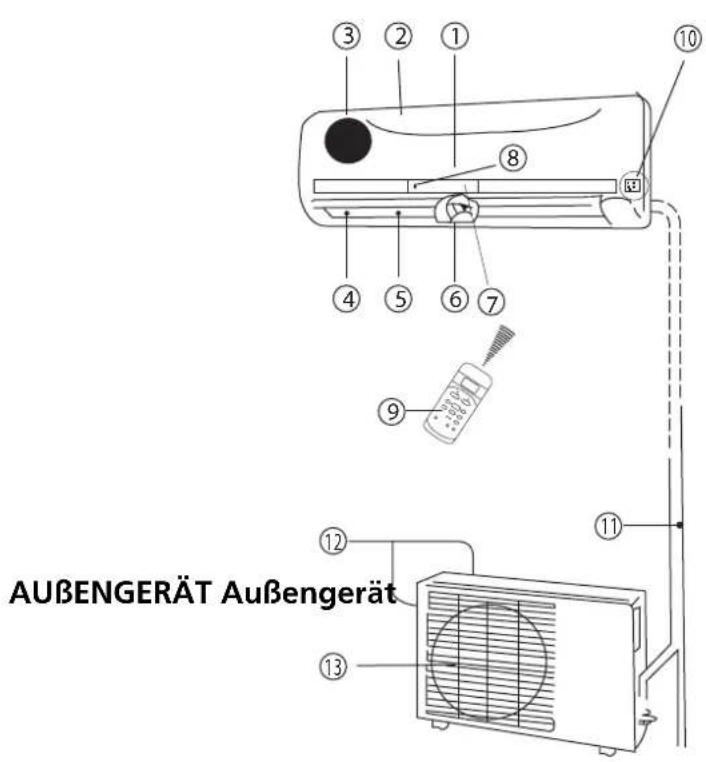

B BEZEICHNUNG DER TEILE

INNENGERÄT Innengerät a Vordere Verkleidung b Lufteinlass c Luftfilter (hinter der vorderen Verkleidung) d Luftauslass e Waagerechtes Luftstromgitter f Senkrechte Luftstromlamellen g Anzeigenfeld h Empfänger für das Fernbedienungssignal i Fernbedienung (nähere Einzelheiten und Bedienung, siehe Abschnitt E) j Handbetriebsschalter (Automatik/Kühlen) AUßENGERÄT Außengerät k Anschlussrohr , Ablassschlauch (nicht im Lieferumfang enthalten) l Lufteinlass (Seite und Rückseite) m Luftauslass Wenn eine Sicherheitsvorrichtung ausgelöst wurde, blinkt die Betriebsanzeige schnell (fünf Mal pro Sekunde).

• Wenn die Netzschnur, der Stecker, das Gehäuse oder das Bedienfeld beschädigt ist, dürfen Sie das Gerät nie benutzen.

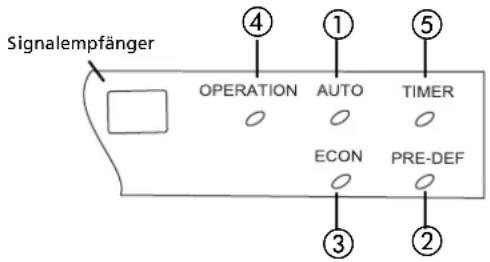

• Bei Nichtbeachtung dieser Anweisungen erlischt möglicherweise die Garantie für dieses Gerät. man_TSC126_de.qxd 10-05-2007 15:27 Pagina 5FUNKTIONSANZEIGEN AUF DER ANZEIGE DES INNENGERÄTS a AUTOMATIK-Anzeige Diese Anzeige leuchtet auf, wenn das Klimagerät im Automatikbetrieb läuft. b PRE-DEF indicator Die Anti-Frostschutz Funktion schaltet sich automatisch ein, wenn die Außeneinheit des Geräts bei Betrieb der Heizfunktion zu gefrieren beginnt. Dann erleuchtet die PRE.-DEF Anzeige. c ECON indicator Diese Anzeige leuchtet auf, wenn das Klimagerät im energiesparenden Modus betrieben wird. d Anzeige BETRIEB Diese Anzeige blinkt nach dem Einschalten des Stroms und leuchtet ununterbrochen, wenn das Gerät in Betrieb ist. e SCHALTUHR-Anzeige Diese Anzeige leuchtet auf, wenn die Schaltuhr ein- bzw. ausgeschaltet wird. C BETRIEBSTEMPERATUR Kühlen, Heizen und Entfeuchten funktionieren am besten bei folgenden Innen und Außentemperaturen:

enn das Klimagerät außerhalb der obigen Bedingungen betrieben wird, werden möglicherweise bestimmte Schutzvorrichtungen ausgelöst, wodurch das Gerät nicht normal funktioniert.

• Relativer Raumfeuchtigkeitsgrad unter 80 %. Wenn das Klimagerät bei einem relativen Feuchtigkeitsgrad von über 80 % in dem Raum betrieben wird, kondensiert die Feuchtigkeit möglicherweise auf dem Klimagerät. Stellen Sie in dem Fall die senkrechten Luftstromlamellen auf den Höchstwinkel (senkrecht zum Boden) und stellen Sie das Gebläse auf den höchsten Stand.

Damit das Klimagerät die besten Ergebnisse erzielt, sollten Sie beim Kühlen oder Heizen T üren und Fenster immer geschlossen halten.

HINWEIS Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form.

as Klimagerät kann am Gerät selbst von Hand betätigt werden, aber es kann auch über die im Lieferumfang enthaltene Fernbedienung betätigt werden. Hinweise zum Betrieb mit der Fernbedienung entnehmen Sie bitte Abschnitt E „Fernbedienung“. Ohne die Fernbedienung kann das Klimagerät nur im Automatikbetrieb betrieben werden. Für den Betrieb ohne die Fernbedienung gehen Sie folgendermaßen vor:

1. Öffnen Sie die vordere Verkleidung und heben Sie sie schräg an, bis sie einrastet.

2. Wenn Sie einmal auf die Handbetriebstaste 10 drücken, läuft das Gerät im Automatikbetrieb.

3. Schließen Sie die Verkleidung wieder, bis sie in der Ausgangsposition fest einrastet.

• Sobald Sie die Handbetriebstaste drücken, ändert sich die Betriebsart in der Reihenfolge: AUTOMATIK, KÜHLEN, AUS.

enn Sie die T aste zweimal drücken, läuft das Gerät im erzwungenen Kühlbetrieb. Diese Betriebsart wird nur für Testzwecke verwendet.

enn Sie ein drittes Mal drücken, wird der Betrieb beendet und das Klimagerät wird ausgeschaltet.

• Wenn das Gerät wieder mit der Fernbedienung laufen soll, müssen Sie die Fernbedienung direkt benutzen. Verkleidung AUTOMATIK / KÜHLEN Handbetriebs- taste man_TSC126_de.qxd 10-05-2007 15:27 Pagina 7E FERNBEDIENUNG Funktionstasten auf der Fernbedienung a Ein/Aus-Taste: Wenn Sie auf diese Taste drücken, wird das Gerät eingeschaltet. Wenn Sie erneut auf diese Taste drücken, wird das Gerät ausgeschaltet. b Betriebsarttaste: Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Betriebsart aktiviert und zwar in der Reihenfolge: Automatik, Entfeuchten, Heizen und Nur-Gebläse, siehe das folgende Schema: AUTOMATIK KÜHLEN ENTFEUCHTEN HEIZEN GEBLÄSE c T aste ▲: W enn Sie diese T aste drücken, erhöhen Sie den Innentemperatur-Sollwert auf 30 °C. d T aste ▼: W enn Sie diese Taste drücken, senken Sie den Innentemperatur-Sollwert auf 17 °C. e Gebläsetaste: Mit dieser Taste wählen Sie die Gebläsegeschwindigkeit. Jedes Mal, wenn Sie diese Taste drücken, wird eine andere Gebläsegeschwindigkeit aktiviert und zwar in der Reihenfolge: AUTOMATIK, NIEDRIG, MITTEL, HOCH und dann wieder Automatik. Wenn Sie Automatik- oder Entfeuchtungsbetrieb wählen, wird die Gebläsegeschwindigkeit automatisch geregelt, d.h. Sie können sie nicht einstellen. f Schlaftaste: Drücken Sie auf diese Taste, um die Energiesparfunktion einzuschalten. Drücken Sie erneut auf die Taste, um diese Funktion auszuschalten. Diese Funktion kann nur in Kombination mit Kühl-, Heiz- oder Automatikbetrieb [COOL, HEAT und AUTO] benutzt werden und sorgt dafür, dass die angenehmste T emperatur für Sie aufrechterhalten wird. ACHTUNG: W enn Sie eine andere T aste drüc

ken, während das Gerät im Schlafbetrieb ist, wird der Schlafbetrieb aufgehoben. g Schrägstellungstaste: Drücken Sie auf die Schrägstellungstaste, um die Schrägstellung zu aktivieren.

enn Sie erneut auf diese T aste drücken, wird diese Funktion ausgeschaltet. h Luftrichtungstaste:W enn Sie auf diese T aste drücken, ändern Sie den Schrägstellungswinkel der Lamellen. Die Stellung der Lamellen ändert sich bei jedem Drücken um 6°. W enn die Lamellen auf einen bestimmten Winkel gestellt werden, der die Kühl und Heizwirkung des Klimageräts beeinflussen würde, würde sich die Schrägstellung automatisch ändern. Wenn diese Taste gedrückt wird, erscheint kein Symbol in der Anzeige. i Taste Schaltuhr EIN: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automati- sche Einschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. W enn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. W enn Sie das automatische Zeitprogramm löschen wollen, drücken Sie weiterhin auf die Taste, bis nichts mehr angezeigt wird. j T aste Schaltuhr AUS:

enn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automa-

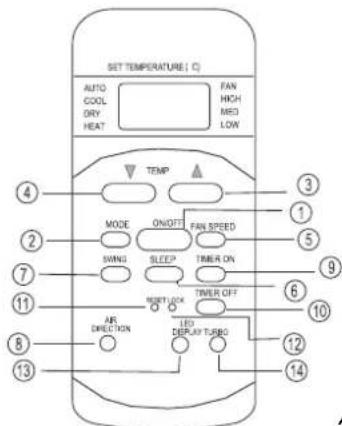

• Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie darauf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall würde der Empfänger das Signal nämlich nicht erhalten

nd dann würde das Klimagerät nicht einwandfrei funktionieren.

• Die Fernbedienung funktioniert in einer Entfernung von höchstens 6 bis 7 vom Klimagerät.

tische Ausschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogramm löschen wollen, drücken Sie weiterhin auf die Taste, bis nichts mehr angezeigt wird. k Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drücken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen. l Feststelltaste: Wenn Sie die eingelassene Feststelltaste [LOCK] drücken, können Sie alle aktuellen Einstellungen festsetzen. Die Fernbedienung reagiert dann nur noch auf die Feststelltaste. Drücken Sie erneut auf die Taste, um die Feststellfunktion auszuschalten. m Leuchtdiodenanzeigetaste: Wenn Sie diese Taste drücken, schaltet sich die digitale Anzeige im Klimagerät aus. Drücken Sie erneut auf diese Taste, um die Anzeige wieder zu aktivieren (gilt nicht für Geräte, die nicht mit dieser Funktion ausgerüstet sind)

n Turbotaste: Wenn Sie diese Taste drücken, während das Klimagerät im Kühlbetrieb ist, wird die Kühlleistung erhöht. Durch erneutes Drücken dieser Taste schalten Sie die Turbofunktion wieder aus. Funktionstasten auf der Fernbedienung Anzeigenfeld a Digitale Anzeige: Hier wird die eingestellte Temperatur angezeigt. Während des Schaltuhrbetriebs werden hier die Ein- und Ausschalteinstellungen der Schaltuhr angezeigt. Wenn das Gerät im Belüftungsbetrieb ist, ist die Anzeige leer. b Sendeleuchte: Diese Leuchte brennt, während die Fernbedienung Signale zum Gerät sendet. c Ein/Aus-Anzeige: Dieses Symbol erscheint, wenn das Gerät mit der Fernbedienung eingeschaltet wird, und erlischt wie- der, wenn das Gerät ausgeschaltet wird. d Betriebsstandsanzeige: Sie können die Betriebsarttaste drücken, um die aktuelle Betriebsart aufzurufen: Automatik, Kühlen, Trocknen, Heizen. e Anzeige „LOCK“: Die Meldung „LOCK“ erscheint, wenn Sie auf die Feststelltaste drücken. Zum Löschen des Bildschirms drücken Sie erneut auf die Feststelltaste. f Schaltuhranzeige: In diesem Teil der Anzeige werden die Schaltuhreinstellungen angezeigt. Wenn für den Schaltuhrbetrieb nur die Anfangszeit eingestellt ist, steht auf der Anzeige „TIMER ON“. W enn für den Schaltuhrbetrieb nur die Ausschaltzeit eingestellt ist, steht auf der Anzeige „TIMER OFF“. W enn beide Zeiten eingestellt sind, sehen Sie auf der Anzeige „TIMER ON-OFF“. Dies zeigt an, dass Anfangs- und Endzeit eingestellt sind. g Bezeichnung der Gebläsegeschwindigkeit: Über die Gebläsegeschwindigkeitstaste [FAN SPEED] können Sie die gewünschte Gebläsegeschwindigkeit (Automatik – niedrig – mittel – hoch) einstellen. Die gewählte Einstellung wird auf der Flüssigkristallanzeige angezeigt. Dies gilt nicht für den Automatikbetrieb! Abb. 2 man_TSC126_de.qxd 10-05-2007 15:27 Pagina 9Bedienung der Fernbedienung Einlegen der Batterien / Batteriewechsel Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03). Benutzen Sie keine aufladbaren Batterien.

1. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sie ihn in

Richtung des Pfeils auf dem Deckel ziehen.

2. Legen Sie neue Batterien ein und achten Sie dabei darauf, dass Plus- und Minuspol (+) und (-) der

Batterien richtig herum liegen. 3 Setzen Sie den Deckel wieder ein, indem Sie ihn wieder in die Ausgangsstellung zurückschieben. AUTOMATIKBETRIEB Wenn das Klimagerät betriebsbereit ist, schalten Sie den Strom ein. Dann beginnt die Betriebsanzeige auf dem Anzeigenfeld des Innengeräts zu blinken.

Wählen Sie Automatikbetrieb mit Hilfe der Betriebsarttaste.

Drücken Sie die T aste ▲ oder ▼, um die gewünschte Raumtemperatur einzustellen. Die angenehmsten Temperatureinstellungen liegen zwischen 21 °C und 28 °C.

3. Wenn Sie auf die Taste

EIN/AUS drücken, wird das Gerät eingeschaltet. Die Betriebsleuchte auf dem Anzeigenfeld des Innengeräts leuchtet dann auf. Die Betriebsart ist Automatikbetrieb. Die Gebläsegeschwindigkeit wird automatisch geregelt.

4. Wenn Sie erneut auf die Taste

EIN/AUS drücken, wird das Gerät ausgeschaltet. Betriebsarten KÜHLEN, HEIZEN und NUR GEBLÄSE

enn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die Einstellungen von Hand ändern, indem Sie die Betriebsart KÜHLEN, ENTFEUCHTEN, HEIZEN (nur für Geräte mit Wärmepumpe) oder NUR GEBLÄSE wählen. Hierzu drücken Sie Taste

• Im Automatikbetrieb kann das Klimagerät logisch zwischen der Betriebsart KÜHLEN, GEBLÄSE, HEIZEN und ENTFEUCHTEN wählen, indem es den Unterschied zwischen der tatsächlichen Raumtemperatur und dem auf der Fernbedienung eingestellten Sollwert misst.

enn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen.

• Verwenden Sie beim Batteriewechsel keine alten Batterien oder Batterien eines anderen Typs. Dies könnte die einwandfreie Funktion der Fernbedienung beeinträchtigen.

• Wenn Sie die Fernbedienung mehrere Wochen lang nicht benutzen, müssen Sie die Batterien herausnehmen. Anderenfalls könnte die Fernbedienung durch auslaufende Batterien beschädigt werden.

• Unter normalen Bedingungen haben Batterien eine durchschnittliche Lebensdauer von etwa 6 Monaten.

• Wechseln Sie die Batterien aus, wenn das Innengerät nicht mit einem akustischen Signal antwortet oder wenn die Übertragungsanzeige nicht aufleuchtet.

• Mischen Sie niemals neue und alte Batterien. Verwenden Sie niemals gleichzeitig Batterien eines unterschiedlichen Typs (z.B. Alkali und Mangandioxid).

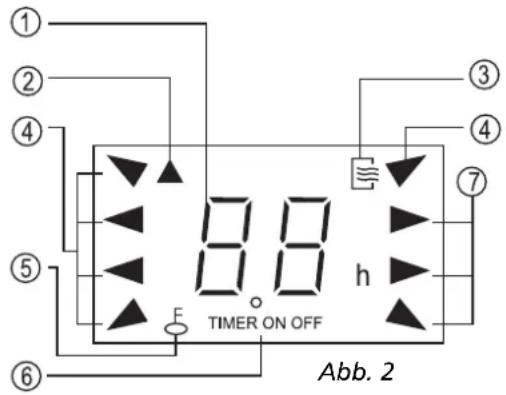

ACHTUNG: Abb. 2 zeigt ausführliche Informationen zur Unterstützung dieses Texts. Während der tatsächlichen Benutzung des Geräts erscheinen nur die jeweiligen Meldungen auf der Anzeige.

2. Drücken Sie die Taste ▲ oder ▼ (c und d), um die gewünschte Raumtemperatur einzustellen. Wenn

as Gerät im Kühlbetrieb läuft, ist eine Temperatureinstellung von 21 °C oder höher am angenehmsten. Wenn das Gerät im Heizbetrieb läuft, ist eine Temperatureinstellung von 28 °C oder niedriger am ange- nehmsten.

Gebläsetaste e, um den Gebläsebetrieb AUTOMATIK, HOCH, MITTEL oder NIEDRIG zu wählen.

4. Drücken Sie die Taste

EIN/AUS a. Die Betriebsleuchte leuchtet auf und das Klimagerät beginnt mit den von Ihnen gewählten Einstellungen zu laufen. Wenn Sie erneut auf die Taste EIN/AUS a drücken, wird das Gerät ausgeschaltet. ENTFEUCHTEN

1. Drücken Sie die Betriebsarttaste b, um ENTFEUCHTEN zu wählen.

2. Drücken Sie die Taste

▲ oder ▼ (c und d), um die gewünschte Raumtemperatur zwischen 21 °C und 28 °C einzustellen.

3. Drücken Sie die Taste

EIN/AUS a. Die Betriebsanzeige leuchtet auf und das Klimagerät nimmt den Betrieb in der Betriebsart ENTFEUCHTEN auf. W enn Sie erneut auf die Taste EIN/AUS a drücken, wird das Gerät ausgeschaltet. SCHALTUHR-BETRIEB Drücken Sie die T aste Schaltuhr EIN/AUS ( i und j), um die Ein und Ausschaltzeiten des Geräts einzustel

len. Die ef fektive Betriebszeit, die über die Fernbedienung für die Schaltuhrfunktion eingestellt wird, ist auf einen Zeitraum zwischen 0,5 und weniger als 24 Stunden begrenzt.

1. Einstellen der Beginnzeit.

1.1 Drücken Sie auf die Taste

Schaltuhr EIN i, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN SCHALTUHR), die zuletzt eingestellte Betriebsbeginnzeit, und das Signal „ Hr“ (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen.

1.2 Drücken Sie erneut auf die Taste

Schaltuhr Ein i, um die gewünschte Beginnzeit für das Gerät ein- zustellen.

1.3 Nach dem Einstellen von

Schaltuhr EIN sendet die Fernbedienung das Signal nach einer halben Sekunde Verzögerung zum Klimagerät. Nach ca. 2 Sekunden erlischt das Symbol „h“ und die einge- stellte T emperatur erscheint wieder auf der Anzeige.

Einstellen der Endzeit.

Drücken Sie auf die Taste Schaltuhr AUS j, dann zeigt die Anzeige der Fernbedienung OFF TIMER (AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.

2.2 Wenn Sie erneut auf die Taste

Schaltuhr AUS j drücken, wird die Zeit eingestellt, zu der das Gerät ausgeschaltet werden soll.

Nach dem Einstellen von Schaltuhr AUS sendet die Fernbedienung das Signal nach einer halben Sekunde V erzögerung zum Klimagerät. Nach ca. 2 Sekunden erlischt das Symbol „h“ und die einge

stellte Temperatur erscheint wieder auf der Anzeige.

HINWEIS Aufgrund des Unterschieds zwischen dem Temperatur-Sollwert des Geräts und der wirklichen Raumtemperatur, läuft das Klimagerät in der Betriebsart ENTFEUCHTEN oft automatisch ohne die Betriebsarten KÜHLEN und GEBLÄSE.

INWEIS Die Betriebsart NUR GEBLÄSE kann nicht zum Regeln der Temperatur verwendet werden. In dieser Betriebsart gelten nur die Schritte 1, 3 und 4. man_TSC126_de.qxd 10-05-2007 15:27 Pagina 113. Einstellen der Beginn und Endzeit.

3.1 Drücken Sie auf die Taste Schaltuhr EIN i, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN

SCHALTUHR) und die zuletzt eingestellte Betriebsbeginnzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen.

3.2 Wenn Sie erneut auf die Taste

Schaltuhr EIN i drücken, wird die Zeit eingestellt, zu der das Gerät ein- geschaltet werden soll.

3.3 Drücken Sie auf die Taste

Schaltuhr AUS j, dann zeigt die Anzeige der Fernbedienung OFF TIMER (AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden, sowie das Signal „Hr“ (Std.) erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.

3.4 Wenn Sie erneut auf die Taste

Schaltuhr AUS j drücken, wird die Zeit eingestellt, zu der das Gerät ausgeschaltet werden soll.

3.5 Nach dem Einstellen der Schaltuhr sendet die Fernbedienung das Signal nach einer halben Sekunde

Verzögerung zum Klimagerät. Nach ca. 2 Sekunden erlischt das Symbol „h“ und die eingestellte Temperatur erscheint wieder auf der Anzeige.

Damit das Gerät optimal funktioniert, sollten Sie folgende Punkte beachten:

Stellen Sie die Richtung des Luftstroms richtig ein und zwar so, dass er nicht direkt auf Personen gerich- tet ist.

• Stellen Sie die Temperatur so ein, dass sie optimal angenehm ist. Stellen Sie das Gerät nicht auf außer- gewöhnliche T emperaturen ein.

Schließen Sie T üren und Fenster , denn sonst verringert sich möglicherweise die erwünschte Wirkung.

• Wählen Sie mit Hilfe der Taste Schaltuhr EIN auf der Fernbedienung die Zeit, zu der sich das Klimagerät einschalten soll.

Stellen Sie keine Gegenstände in die Nähe des Luftein oder Luftauslasses, denn dies könnte die Wirksamkeit des Klimageräts beeinträchtigen oder es könnte sogar aufhören zu laufen. Überzeugen Sie sich davon, dass keine Gegenstände den Luftstrom hindern. Der Luftstrom muss den gesamten Raum ungehindert erreichen können. Der Luftstrom muss auch das Klimagerät ungehindert erreichen kön- nen.

Reinigen Sie den Luftfilter regelmäßig, anderenfalls verringert sich möglicherweise die Kühl oder Heizleistung. Es empfiehlt sich, die Filter alle zwei Wochen zu reinigen.

• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

• Sorgen Sie dafür, dass keine Flüssigkeiten in die Nähe der Fernbedienung gelangen.

• Schützen Sie die Fernbedienung vor hohen Temperaturen und der Einwirkung von Strahlung.

• Setzen Sie den Innenraumempfänger nie der direkten Sonneneinstrahlung aus, anderenfalls riskieren Sie, dass das Klimagerät nicht einwandfrei funktioniert.

• Benutzen Sie niemals gleichzeitig neue und alte Batterien. Benutzen Sie niemals gleichzeitig Batterien unterschiedlichen Typs (z.B. Alkali und Mangandioxid).

• Wenn für die Beginnzeit und die Endzeit die gleiche Zeit eingestellt wird, wird die Endzeit automatisch um 0,5 Std. erhöht (wenn die eingestellte Zeit weniger als 10 Std. anzeigt) oder um eine Stunde (wenn die eingestellte Zeit 10 Std. oder mehr anzeigt).

• Wenn Sie die EIN/AUS-Zeit der Schaltuhr ändern wollen, drücken Sie einfach auf die Schaltuhrtaste und stellen die Zeit neu ein.

• Die Einstellzeit ist eine relative Zeit, d.h. dies ist die eingestellte Zeit, die von der Verzögerung der aktuellen Zeit ausgeht.

INSTELLEN DER RICHTUNG DES LUFTSTROMS

Stellen Sie die Richtung des Luftstroms richtig ein, anderenfalls wird er als unan- genehm empfunden oder verursacht ungleichmäßige Raumtemperaturen.

• Verstellen Sie die waagerechten Lamellen mit Taste h auf der Fernbedienung.

• Verstellen Sie die senkrechten Lamellen von Hand.

instellen der waagerechten Richtung des Luftstroms (nach oben / unten) Das Klimagerät stellt die Richtung des waagerechten Luftstroms automatisch der jeweiligen Betriebsart entsprechend ein. Einstellen der waagerechten Richtung des Luftstroms Hierzu muss das Gerät in Betrieb sein. Drücken Sie die Luftrichtungstaste h auf der Fernbedienung, um die Lamellen in die gewünschte Richtung zu bewegen.

• Stellen Sie der waagerechten Richtung des Luftstroms auf die gewünschte Richtung ein.

• Anschließend wird der waagerechten Luftstrom automatisch in diejenige Richtung eingestellt, in die Sie die Lamellen durch Drücken der Luftrichtungstaste bewegt haben. Einstellen der senkrechten Richtung des Luftstroms (links – rechts) Stellen Sie die senkrechten Lamellen von Hand mit dem Hebel links bzw. rechts vom senkrechten Lamellenarm ein (je nach Modell). Wenn das Klimagerät in Betrieb ist und die senkrechten Lamellen befinden sich in einer spezifischen Position, müssen Sie den Hebel links (bzw. rechts, je nach Modell) vom Luftauslass in die gewünschte Position bringen. Einstellen der automatischen Schrägstellung der Richtung des Luftstroms (nach oben / unten) Hierzu muss das Klimagerät in Betrieb sein.

Drücken Sie auf die Schrägstellungstaste g auf der Fernbedienung.

• Zum Ausschalten der Funktion drücken Sie erneut die Schrägstellungstaste g. Drücken sie die Luftrichtungstaste h, um die Lamellen in der gewünschten Position festzusetzen.

HINWEIS Alle Abbildungen in dieser Anleitung und auf der V erpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form.

VORSICHT Passen Sie auf, dass Sie das Gebläse hinter den senkrechten Lamellen nicht berühren!

• Wenn Sie das Klimagerät auf Automatikbetrieb (AUTO) stellen (Taste b auf der Fernbedienung), wählt das Gerät anhand des von Ihnen eingestellten Temperatur-Sollwerts und der aktuellen Raumtemperatur automatisch KÜHL, HEIZ oder Nur-GEBLÄSE-Betrieb.

• Das Klimagerät regelt die Raumtemperatur automatisch etwa auf den von Ihnen eingestellten Temperatur-Sollwert.

• Wenn Sie den Automatikbetrieb (AUTO) nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wählen. SPARBETRIEB

• Wenn Sie die Schlaftaste f während des KÜHL , HEIZ oder AUTOMATIKbetriebs drücken, erhöht (Kühlbetrieb) oder senkt (Heizbetrieb) das Klimagerät die Temperatur automatisch um 1 °C pro Stunde. Zwei Stunden später wird der Temperatur-Sollwert erreicht und beibehalten. Die Gebläsegeschwindigkeit wird automatisch geregelt. ENTFEUCHTUNGSBETRIEB

• Beim Entfeuchten wird automatisch auf der Grundlage des Unterschieds zwi- schen dem T emperatur-Sollwert und der wirklichen Raumtemperatur der Entfeuchtungsbetrieb gewählt.

• Die Temperatur wird während des Entfeuchtens geregelt, indem der Kühlbetrieb oder der Nur-Gebläse-Betrieb aus und eingeschaltet wird. Die Gebläsegeschwindigkeit ist NIEDRIG.

Bei normalem Kühlbetrieb entfeuchtet das Klimagerät gleichzeitig die Luft.

• Die Luftrichtungs und Schrägstellungstasten können nicht betätigt werden, wenn das Klimagerät nicht in Betrieb ist (selbst wenn die Schaltuhr auf EIN steht).

• Betreiben Sie das Klimagerät im Kühl oder Entfeuchtungsbetrieb nicht längere Zeit mit nach unten gerichtetem Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen würde.

• Bewegen Sie die waagerechten Lamellen nicht von Hand. Benutzen Sie immer die Luftrichtungstaste 8 oder die Schrägstellungstaste 7. Wenn Sie diese Lamellen von Hand bewegen, funktionieren sie möglicherweise während des Betriebs nicht mehr richtig. Wenn die Lamellen nicht einwandfrei funktionieren, müssen Sie das Klimagerät einmal aus und dann wieder einschalten.

• Wenn das Klimagerät sofort nach dem Ausschalten wieder eingeschaltet wird, bewegen sich die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang nicht.

Der Öffnungswinkel der waagerechten Lamellen sollte nicht zu klein eingestellt werden, denn wenn der Bereich, in dem die Luft strömen kann, zu klein ist, könnte dies die Kühl bzw. Heizleistung beeinträchtigen.

• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

• Wenn das Klimagerät (zum ersten Mal) an eine Stromquelle angeschlossen wird, erzeugen die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang ein Geräusch. Dies ist ganz normal.

Drücken Sie die SchlaftasteDrücken Sie die Schlaftaste KÜHLEN HEIZEN ENTFEUCHTEN Tem- peratur-Sollwert1 Stunde1 Stunde1 Stunde 1 Stunde Tem-

eratur-SollwertTemperatur-Sollwert Zeit Raum-tempe-raturKühlenKühlenKühlenNur GebläseNur Gebläse man_TSC126_de.qxd 10-05-2007 15:27 Pagina 142

I WARTUNG Reinigen des Innengeräts und der Fernbedienung Reinigen des Luftfilters Ein verstopfter Luftfilter verringert die Kühleffizienz dieses Geräts. Reinigen Sie den Filter alle 2 Wochen.

1. Heben Sie die Verkleidung des Innengeräts schräg an, bis sie einrastet.

2. Fassen Sie den Griff des Luftfilters an und heben Sie den Filter leicht an, um

ihn aus dem Filterhalter herauszunehmen. Ziehen Sie ihn dann nach unten.

3. Nehmen Sie den Luftfilter aus dem Innengerät.

• Reinigen Sie den Luftfilter alle 2 Wochen.

Reinigen Sie den Luftfilter mit einem Staubsauger oder unter fließendem Wasser.

• Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sie ihn wieder einsetzen.

• Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen Lappen.

• Wenn das Innengerät stark verschmutzt ist, kann ein mit kaltem Wasser angefeuchteter Lappen verwendet werden.

• Die vordere Verkleidung des Innengeräts kann abgenommen und mit Wasser gereinigt werden. Wischen Sie sie dann mit einem trockenen Lappen trocken.

• Verwenden Sie zum Reinigen des Geräts keinen mit Chemikalien behandelten Lappen bzw. ein solches Staubtuch.

• Verwenden Sie zum Reinigen kein Benzin, Verdünner, Putzmittel oder ähnliche Lösungsmittel. Diese könnten Risse oder Verformungen in der Kunststoffoberfläche bewirken.

WARNUNG Vor dem Reinigen muss das Klimagerät ausgeschaltet und von der Stromversorgung getrennt werden.

HINWEIS Beim Entfeuchtungsbetrieb des Klimageräts verringert sich höchstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen höheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkt. Abfluss-reiniger Nein VerdünnerFiltergriffman_TSC126_de.qxd 10-05-2007 15:27 Pagina 154. Nehmen Sie den Elektroplasmafilter nur aus seinem Stützrahmen, wenn dies unbedingt notwendig ist, siehe die Abbildung links.

5. Reinigen Sie den Elektroplasmafilter mit Wasser und, sofern erforderlich, mit

einem milden Reinigungsmittel. Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sie ihn wieder einsetzen.

6. Setzen Sie den Luftfilter wieder ein.

7. Setzen Sie den oberen Teil des Luftfilters wieder in das Gerät. Achten Sie

dabei darauf, dass linker und rechter Rand richtig sitzen und bringen Sie den Filter in die richtige Position. Wartung Wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen, gehen Sie folgen- dermaßen vor:

1. Betätigen Sie das Gebläse etwa 6 Stunden lang, damit das Innere des Geräts

2. Schalten Sie das Klimagerät aus und trennen Sie es von der Stromquelle.

Nehmen Sie die Batterien aus der Fernbedienung.

3. Das Außengerät muss regelmäßig gewartet und gereinigt werden. Dies muss

von einem offiziellen Monteur für Klimageräte durchgeführt werden. Kontrollen vor dem Betrieb

• Kontrollieren Sie, ob die Kabel nicht gebrochen oder getrennt sind.

• Kontrollieren Sie, ob der Luftfilter eingesetzt ist.

• Kontrollieren Sie, ob der Luftauslass womöglich blockiert ist, falls das Klimagerät längere Zeit nicht benutzt wurde.

• Achten Sie darauf, dass Sie die Metallteile des Geräts beim Herausnehmen der Filter nicht berühren. Sie könnten sich an scharfen Metallkanten verletzen.

• Reinigen Sie das Innere des Klimageräts nicht mit Wasser. Wasser kann die Isolierung zerstören, wodurch die Möglichkeit eines elektrischen Schlags besteht.

• Vor dem Reinigen des Geräts, müssen Sie sich davon überzeugen, dass der Strom ausgeschaltet und der Sicherungsautomat deaktiviert ist.

VORSICHT! Nach dem Öffnen des Lufteinlassgitters dürfen Sie diesen Elektroplasmafilter 10 Minuten lang nicht berühren, anderenfalls riskieren Sie einen elektrischen Schlag.

ährend des normalen Betriebs kann Folgendes eintreten.

1. Schutzvorrichtung des Klimageräts

Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen. Anti-Kaltluft

• Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengeräts in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist. A. wenn der Heizbetrieb gerade begonnen hat. B. beim Abtauen. C. während des Heizens bei niedrigerer Temperatur. Abtauen

• Auf dem Außengerät kann sich während des Heizzyklus bei niedriger Außentemperatur und hoher Luftfeuchtigkeit Eis bilden, was zu einer verringerten Heizeffizienz des Klimageräts führt.

• Während dieses Zustands unterbricht das Klimagerät den Heizbetrieb regelmäßig und beginnt auto- matisch mit dem Abtauen.

• Die Abtauzeit schwankt je nach Außentemperatur und Menge des Eises auf dem Außengerät zwischen 4 und 10 Minuten.

2. Weißer Nebel aus dem Innengerät.

• Beim Kühlbetrieb in Innenräumen mit hohem relativen Feuchtigkeitsgrad kann durch einen starken Temperaturunterschied zwischen dem Lufteinlass und dem Luftauslass weißer Nebel austreten.

• Wenn das Klimagerät nach dem Abtauen wieder den Heizbetrieb aufnimmt, kann durch beim Abtauen entstandene Feuchtigkeit weißer Nebel austreten.

3. Geringfügige Geräusche des Klimageräts.

• Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Zischen. Dieses Geräusch wird durch das Kältemittel erzeugt, das strömt oder aufhält zu strömen.

• Wenn der Kompressor läuft oder gerade aufgehört hat zu laufen, hören Sie möglicherweise ein tiefes Quietschen. Dies entsteht durch die Wärmeausdehnung und Kältezusammenziehung der Kunststoffteile im Gerät bei einer Temperaturänderung.

• Beim ersten Einschalten des Stroms hört man möglicherweise die Lamellen, die ihre Ausgangsposition einnehmen.

4. Staub wird aus dem Innengerät herausgeblasen.

Dies ist ganz normal, wenn das Klimagerät längere Zeit nicht benutzt wurde bzw. bei der ersten Benutzung des Geräts.

5. Merkwürdiger Geruch aus dem Innengerät.

Dies liegt daran, dass das Innengerät von Baumaterial, Möbeln oder Rauch eingedrungene Gerüche abgibt. man_TSC126_de.qxd 10-05-2007 15:27 Pagina 176. Das Klimagerät schaltet vom Kühl oder Heizbetrieb auf den Nur-Gebläse-Betrieb um.

• Wenn die Innentemperatur den Temperatur-Sollwert des Klimageräts erreicht, hält der Kompressor

utomatisch an und das Klimagerät schaltet auf Nur-Gebläse-Betrieb um. Der Kompressor läuft wieder an, wenn die Innentemperatur im Kühlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt.

7. Auf dem Innengerät kann sich beim Kühlen bei einem hohen relativen Feuchtigkeitsgrad (relativer

euchtigkeitsgrad von über 80 %) Tropfwasser absetzen. Stellen Sie in dem Fall die waagerechten Lamellen auf die größte Luftauslassöffnung und stellen die Gebläsegeschwindigkeit auf HOCH.

• Das Klimagerät saugt Wärme vom Außengerät an und lässt sie beim Heizen über das Innengerät austre- ten. Wenn die Außentemperatur sinkt, nimmt also auch die vom Klimagerät angesaugte Wärme ent- sprechend ab. Gleichzeitig steigt die Wärmelast des Klimageräts durch den stärkeren Unterschied zwi- schen Innen und Außentemperatur. Wenn das Klimagerät keine angenehme Temperatur bewirken kann, empfiehlt es sich, ein zusätzliches Heizgerät zu verwenden.

9. Automatische Neustartfunktion

• Ein Stromausfall während des Betriebs legt das Gerät vollkommen still. Das Klimagerät verfügt über die automatische Neustartfunktion. Sobald wieder Spannung anliegt, sorgt diese Funktion dafür, dass das Gerät automatisch wieder mit allen vorherigen Einstellungen, die nämlich gespeichert wurden, anläuft.

K FEHLERSUCHE UND ABHILFE

Störungen und Abhilfe

STÖRUNG Wenn eine der folgenden Störungen auftritt, müssen Sie das Klimagerät unverzüglich ausschalten. Trennen Sie es von der Stromquelle und wenden Sie sich an Ihren Händler.

• Im Leuchtdiodenfenster erscheint einer der folgenden Kodes: E0,E1,E2,E3,E4,E5,E6,E7,E8 oder P0,P1,P2,P3,P4.

• Die Sicherung brennt häufig durch oder der Sicherungsautomat schaltet das Gerät häufig aus.

Eindringen von Fremdgegenständen oder Wasser in das Klimagerät.

• Die Fernbedienung funktioniert nicht oder nicht normal.

• Eine andere ungewöhnliche Situation.

• Die Betriebsanzeige blinkt 5 Mal, selbst nachdem der Netzstrom getrennt und wieder angeschlossen wurde.

Wenn die Störung nicht behoben wurde, wenden Sie sich bitte an Ihren Händler. Nennen Sie ihm das Modell des Geräts und schildern Sie ihm ausführlich die Störung.

HINWEIS Die Reparatur des Geräts darf nur von einem of fiziellen Monteur für Klimageräte ausgeführt werden. Störung Ursache Abhilfe

tromausfall arten Sie, bis wieder Strom fließt.

tecker des Geräts möglicherweise nicht in er Steckdose.

ontrollieren Sie, ob der Stecker fest in er Wandsteckdose steckt. Sicherung möglicherweise durchgebrannt. Ersetzen Sie die Sicherung / setzen Sie dasRelais zurück / setzen Sie denSicherungsautomaten zurück. Batterie in der Fernbedienungmöglicherweise leer.

egen Sie eine neue Batterie ein. Der Abstand von der Fernbedienung zumEmpfänger am Innengerät ist über 6 bis 7 oder es befinden sich Gegenstände wischen der Fernbedienung und dem mpfänger. Verringern Sie die Entfernung. EntfernenSie eventuell die Gegenstände. Richten Siedie Fernbedienung auf den Empfänger amInnengerät.

ie mit der Schaltuhr eingestellt Zeit istfalsch.

arten Sie oder löschen Sie dieEinstellung der Schaltuhr. Unzulässige Temperatureinstellung

tellen Sie die richtige Temperatur einAusführliche Hinweise entnehmen Siebitte Abschnitt E „Fernbedienung“. Luftfilter verstopft. Reinigen Sie den Luftfilter. Türen oder Fenster im Raum geöffnet. Schließen Sie die Türen bzw. Fenster. Luftein- oder -auslass von Innen- oderAußengerät verstopft. Beseitigen Sie die Hindernisse undschalten Sie das Gerät dann wieder ein. 3-Minuten-Verzögerungsschutz desKompressors ausgelöst. Abtauen des Außengerät wirddurchgeführt. Klimagerät im Automatikbetrieb. Klimagerät im Entfeuchtungsbetrieb. Zeitanzeige wird nichtangezeigt Klimagerät im Gebläsebetrieb. Im Gebläsebetrieb lässt sich dieTemperatur nicht einstellen. Das Gerät springt nicht an. Gerät kühlt bzw. heiztden Raum nicht richtig,obgleich Luft aus demKlimagerät strömt. Warten Sie. Gebläsegeschwindig-keit lässt sich nichtändern Gebläsegeschwindigkeit lässt sich nur inden Betriebsarten HEIZEN, KÜHLEN undGEBLÄSE ändern. man_TSC126_de.qxd 10-05-2007 15:27 Pagina 19L G ARANTIEBEDINGUNGEN

ie Klimaanlage wird mit einer 24monatigen Garantie geliefert, die am Kaufdatum beginnt. Innerhalb die- ses Zeitraums werden alle Material und Fabrikationsfehler repariert bzw. kostenlos ausgewechselt. Hierbei gelten folgende Regeln:

1. Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für

2. Reparaturen oder das Austauschen von Teilen innerhalb der Garantiefrist bewirkt keine Verlängerung

3. Die Garantie wird nichtig, wenn Modifizierungen irgendeiner Art vorgenommen, andere als

Originalteile eingesetzt wurden oder Reparaturen von Dritten ausgeführt werden.

4. Teile, die dem normalen Verschleiß unterliegen, wie der Filter, sind von der Garantie ausgenommen.

5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt,

es wurden keine Änderungen vorgenommen.

6. Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit oder durch Handlungen entstanden sind,

die von den in dieser Anleitung beschriebenen Handlungen abweichen.

7. Transportkosten und das Transportrisiko für die Klimaanlage oder deren Teile gehen grundsätzlich zu

8. Schäden, die dadurch entstanden sind, dass keine geeigneten Filter verwendet wurden, fallen nicht

9. Verlust von Kältemittel bzw. austretendes Kältemittel durch unsachgemäßes Anschließen bzw. Trennen

der Geräte fällt nicht unter die Garantiebedingungen für dieses Produkt. Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst grundsätzlich immer erst die Bedienungsanleitung gründlich zu Rate zu ziehen. Bringen Sie die Klimaanlage zur Reparatur zu Ihrem Händler, wenn Sie in dieser Anleitung keine Abhilfe finden.

Annäherungswert *** Entfeuchtung bei 32 °C, 80 % RF Elektroartikel gehören nicht in den Hausmüll. W enn möglich sollten sie recycelt werden. Erkundigen Sie sich bei der Behörde oder bei Ihrem Händler nach den entsprechenden Möglichkeiten. Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden. Dieses Gerät enthält die in der obigen T abelle aufgeführte Menge des Kältemittels R407c. Lassen Sie das R407c nicht in die Atmosphäre entweichen. R407c ist ein fluoriertes T reibhausgas mit einem Treibhauspotenzial = 1653. TSC 126 Art des Klimageräts Klimagerät mit Wandbefestigung Kühlleistung (max) * W 2600 EE-Klasse * D Energetischer Wirkungsgrad * 2,6 Heizleistung (max) * W 3100 Heizleistungsklasse

Leistungszahl * 2,87 Entfeuchtungsleistung *** L / 24 h 24 Stromverbrauch beim Kühlen kW 1 Stromverbrauch beim Heizen kW 1,1 Stromversorgung V / Hz / Ph 220 - 240 / 50 / 1 Nennstrom beim Kühlen / Heizen A 4,6 / 4,7

50/400/350 Für Räume von bis zu **

Kompressorart Kreiskolben Gebläsegeschwindigkeiten 3 Thermostatbereich ºC 17 - 30 Betriebsbereich ºC 10 - 40 Bedienelemente von Hand / mechanisch / elektronisch elektronische Fernbedienung Fernbedienung Ja / Nein J Luftfilterarten Sieb, Aktivkohle Art / Menge des Kältemittels K / g R407c / 850 Ansaug- / Ausströmdruck bar 5 / 18 Maße Innengerät (B x H x T) mm 750x250x188 Maße Außengerät (B x H x T) mm 830X365X365 Nettogewicht Innengerät kg 11,5 Nettogewicht Außengerät kg 29 Bruttogewicht Innengerät kg 15 Bruttogewicht Außengerät kg 31 Schalldruckpegel Innengerät dB(A) 30 - 36 Schalldruckpegel Außengerät dB(A) 50 Schutzklasse Innengerät IP IP20 Schutzklasse Außengerät IP IP24 Sicherungen T3,15A / 250V Modell man_TSC126_de.qxd 10-05-2007 15:27 Pagina 216

J. KÄYTTÖVIHJEITÄ 97

K. VIANMÄÄRITYSVIHJEITÄ 98

K VIANMÄÄRITYSVIHJEITÄ
