BEDIENUNGSANLEITUNG TP 2026 TECTRO

2 ALLGEMEINE SICHERHEIT Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht bedie- nen. A. Kein beschädigtes Kabel verwenden. B. Kabel nicht zusammendrücken oder knicken. C. Unbedingt waagerecht aufstellen. D. Nicht vor geöffneten Fenstern aufstellen. E. Nicht mit Chemikalien in Kontakt bringen. F. Nicht bei Wärmequellen aufstellen. G. Nicht in Wasser eintauchen. H. Kein Flüssigkeiten verschütten.

I. Keine Gegenstände in das Gerät stecken.

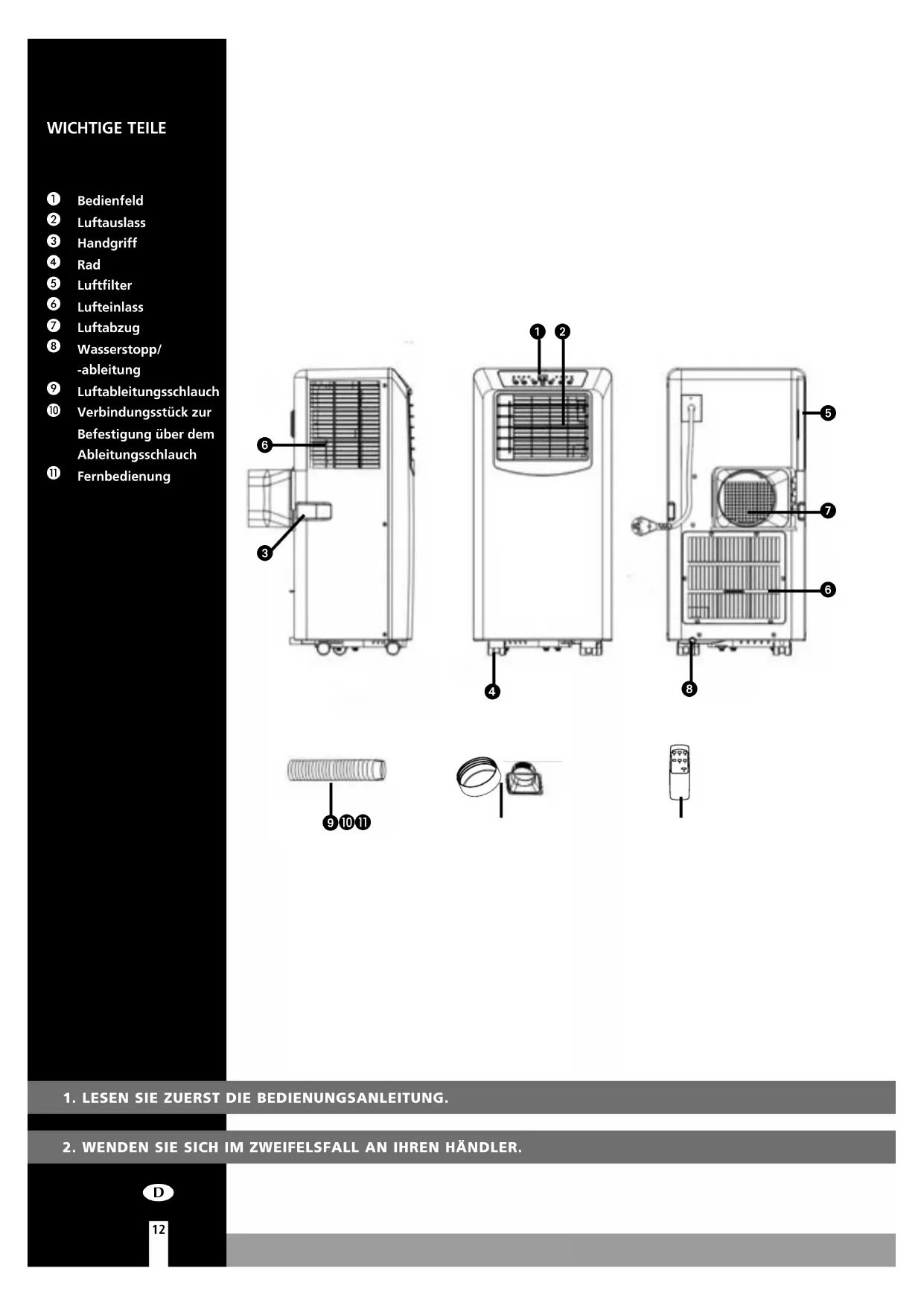

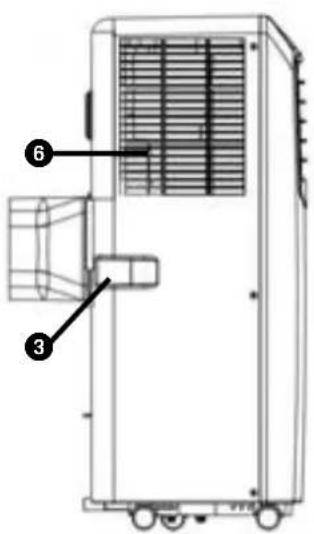

LWICHTIGE TEILE Bedienfeld Luftauslass Handgriff Rad Luftfilter Lufteinlass Luftabzug Wasserstopp/ -ableitung Luftableitungsschlauch Verbindungsstück zur Befestigung über dem Ableitungsschlauch Fernbedienung

1. LESEN SIE ZUERST DIE BEDIENUNGSANLEITUNG.

Sehr geehrte Damen und Herren, wir gratulieren Ihnen zum Kauf Ihres Klimageräts. Außer der Luftkühlung hat dieses Klimagerät noch drei weitere Funktionen, nämlich Luftentfeuchtung, Luftumwälzung und Luftfilterung. Das mobile Klimagerät lässt sich sehr einfach bedienen und problemlos an einer anderen Stelle aufstellen. Sie haben ein Qualitätsprodukt gekauft, an dem Sie noch viele Jahre Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäße Weise nutzen. Um eine optimale Lebensdauer Ihres Klimagerätes zu gewährleisten, lesen Sie bitte zuerst diese Bedienungsanleitung. Wir wünschen Ihnen angenehme Kühle und viel Komfort mit Ihrem Klimagerät. Mit freundlichen Grüßen, PVG Holding B.V. Abteilung KundendienstA SICHERHEITSVORSCHRIFTEN Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann ins- tallieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Kabel oder der Stecker beschädigt sind. Klemmen Sie das Kabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.

• Dieses Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.

• Das Gerät eignet sich ausschließlich zum Betrieb im Innenbereich, in trockenen Räumen.

• Kontrollieren Sie die Netzspannung.

• Das Gerät eignet sich ausschließlich für den Anschluss an Steckdosen mit Schutzkontakt mit einer Anschlussspannung von 220-240 Volt / 50 Herz.

• Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollten das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist.

• Der Stecker sollte immer leicht zugänglich sein, wenn das Gerät angeschlossen ist.

• Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und befolgen Sie die Anweisungen. Kontrollieren Sie vor dem Anschließen des Geräts, ob

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt

• Steckdose und Stromanschluss für dieses Gerät geeignet sind

• der Stecker des Geräts richtig in die Steckdose passt

• das Gerät auf einem stabilen und flachen Untergrund steht Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Das Klimagerät ist ein sicheres Gerät. Es wurde gemäß den CE-Sicherheits-normen hergestellt. Dennoch sollten Sie – wie bei jedem elektrischen Gerät – bei der Benutzung vorsichtig sein.

• Die Luftzufuhr und die Luftaustritte nie- mals abdecken.

• Entleeren Sie den Wasserbehälter über denWasserablass, bevor Sie das Gerät verschie- ben.

• Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung.

• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.

• Bringen Sie das Gerät auf keinen Fall mit Wasser in Berührung. Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tau- chen es in Wasser ein: Kurzschlussgefahr!

• Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Geräts reinigen oder ersetzen.

• Schließen Sie das Gerät niemals über ein Verlängerungskabel an. Sollte keine geeig- nete Schuko-Steckdose zur Verfügung stehen, dann lassen Sie diese von einem Elektro-Fachmann anlegen.

• Aus Sicherheitsgründen bitten wir um äußerste Vorsicht mit Kindern in der unmit- telbaren Nähe des Geräts, dies gilt übrigens für alle elektrischen Geräte.

• Lassen Sie eventuelle Reparaturen, die nicht unter die regelmäßige Wartung fal- len, ausschließlich von einem geprüften Kundendienstmonteur oder von Ihrem Fachhändler ausführen, da anderenfalls möglicherweise der Garantieanspruch erlischt.

• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.

• Ein beschädigtes Netzkabel ist vom Hersteller, seinem Kundendienst oder von Personen mit vergleichbaren Qualifikationen zu ersetzen, um Gefahren vorzubeugen.

• Dieses Gerät darf nicht von körperlich,

geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt wer- den oder von Personen, die unzureichen- de Erfahrung und Kenntnisse haben, es sei denn dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit die- ser Personen zuständig ist.

• Kinder sind zu beaufsichtigen, um sicherzu- gehen, dass sie nicht mit dem Gerät spie- len.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränk- ten physischen, sinnlichen oder geisti- gen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einher- gehenden Gefahren verstanden haben.

• Kinder sollten nicht mit dem Gerät spielen.

• Reinigungs- und Wartungsarbeiten sollten nicht von Kindern ohne Aufsicht ausge- führt werden.

• Schließen Sie den Raum, in dem Sie das Gerät benutzen, niemals völlig luftdicht ab. Damit verhindern Sie Unterdruck in diesem Raum. Negative Druck (=Unterdruck) kann den siche- ren Betrieb von Durchlauferhitzern, Öfen usw. stören.

• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.

• Heben Sie das Gerät immer zu zweit an.B AUFSTELLEN

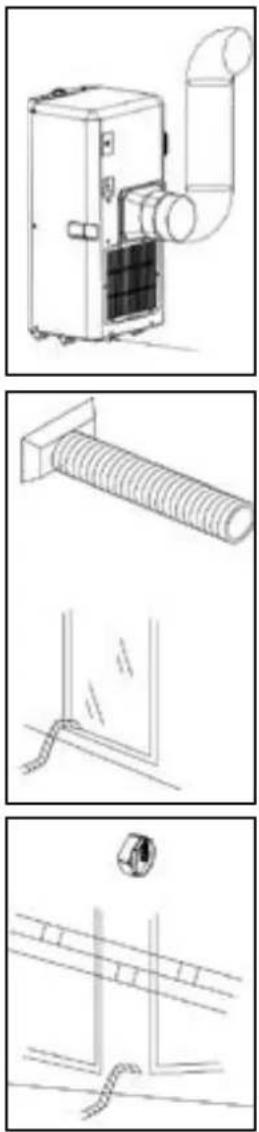

WICHTIG Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen. Dieses Gerät ist tragbar und kann leicht von einem Raum in einen anderen ver- schoben werden. Beachten Sie dann Folgendes: Sorgen Sie dafür, dass das Gerät aufrecht und auf einem ebenen Untergrund steht. Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung. Im Hinblick auf gute Luftumwälzung müssen rings um das Gerät mindestens 50 cm frei bleiben. Stecken Sie einer Seite des Verbindungsschlauchs J an der Rückseite in das Gerät 7. Sorgen Sie dafür, dass die Fensterdurchführung I freien Durchgang nach draußen hat. Schließen Sie dabei das Fenster bzw. die Tür so weit wie mög- lich.

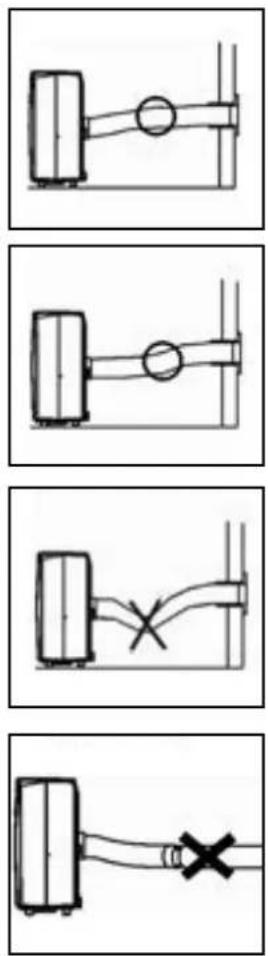

ACHTUNG Der flexible Abluftschlauch I kann bis zu einer Länge von ca. 1500 mm gedehnt werden. Die Länge des Schlauches bzw. der Schläuche wurde auf der Grundlage der Leistung des Geräts berechnet. Die Verwendung anderer Schläuche oder Verlängerungsstücke kann zu fehlerhaftem Betrieb führen. Der Luftdurchfluss darf nicht behindert werden. Ist dies der Fall, kann es zu einer Überhitzung des Geräts oder zur Bildung von Kondenswasser im Abluftschlauch kommen. Sorgen Sie daher dafür, dass die Schläuche keine Knicks oder scharfe Kurven enthalten. Damit das Ergebnis optimal ist, müssen die Luftschläuche während des Betriebs des Klimageräts kürzer als 1 Meter sein. C BEDIENUNG

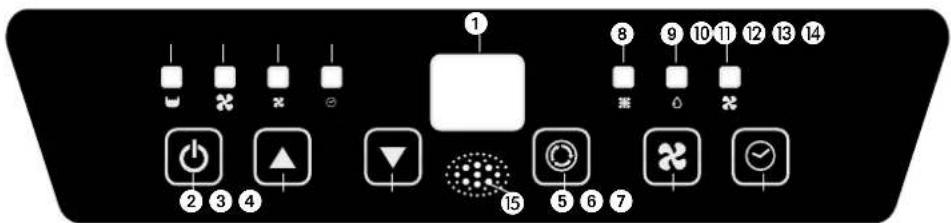

3. Taste Temperaturerhöhung

4. Taste Temperatursenkung

6. Taste Belüftungsstufe

8. Anzeige Kühlmodus

9. Anzeige Entfeuchtungsmodus

10. Anzeige Luftzirkulationsmodus

11.Anzeige Wasserbehälter voll

12. Anzeige hohe Belüftungsstufe

13. Anzeige niedrige Belüftungsstufe

14. Anzeige Timer-Einstellung

15. Signalempfänger Fernbedienung

Stecken Sie den Stecker in die Steckdose. Drücken Sie auf die -Taste 2, um die Klimaanlage einzuschalten.

• Wenn die Umgebungstemperatur über 25 °C ist, läuft das Gerät im Kühlbetrieb.

• Wenn die Umgebungstemperatur unter 25 °C ist, läuft das Gerät im Gebläsebetrieb. Über die Taste 5 stellen Sie die gewünschte Funktion ein. Wenn Sie auf die Taste drücken, verspringt die Funktion des Geräts folgendermaßen: Kühlen H Entfeuchten 9 Luftumwälzung J KÜHLEN Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

• Über die Taste 6 stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste drücken, verspringt die Gebläse- geschwindig-keit folgendermaßen: Höchste Geschwindigkeit Niedrigste Geschwindigkeit

• Mit den Tasten 3 und 4 wird die gewünschte Temperatur einge- stellt (zwischen 16 °C und 31 °C). Das Display zeigt diese Einstellung an. Nach viermaligem Blinken erscheint die gemessene Zimmertemperatur. Im automatischen Modus wählt das Gerät anhand der Zimmertemperatur automatisch die entsprechende Ventilatorgeschwindigkeit. Diese Geschwindigkeit kann nicht geändert werden. Die Lampe „Room temp“ leuchtet auf.G Ob die gewünschte Temperatur auch wirklich erreicht werden kann, hängt von den Umgebungsbedingungen ab. Es ist normal, dass die Zimmertemperatur über der „set temp“ bleibt. Möglicherweise ist der Raum zu warm. ENTFEUCHTEN Mit diesem Gerät kann die Luft auch entfeuchtet werden:

1. Wählen Sie mit der

5-Taste die Funktion Entfeuchten 9

2. Schließen Sie den Luftabzugsschlauch nicht an.

3. Schließen Sie den festen Wasserableitungsschlauch an (nicht enthalten)

und führen Sie den Schlauch zu einer Wasserableitungsstelle. Hinweis: Der Wasserableitungsschlauch muss über die gesamte Länge abschüssig sein. Die Klimaanlage wird nun entfeuchten, solange die Zimmertemperatur über dem eingestellten Wert ist. Sinkt die Zimmertemperatur unter den eingestell- ten Wert, dann kann das Gerät nicht mehr entfeuchten. LUFTUMWÄLZUNG In dieser Funktion wälzt das Gerät die Luft ausschließlich um. Die angesaugte Luft wird gefiltert. Wenn das Gerät auf diese Funktion eingestellt ist, sind fol- gende Handlungen möglich:

• Über die Taste 6stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste 6 drücken, verspringt die Gebläse- geschwindig-keit folgendermaßen: Höchste Geschwindigkeit Niedrigste Geschwindigkeit Beim Ausschalten des Geräts wird die zuletzt eingestellte Funktion gespei- chert. Auf Wunsch können Sie die Timerfunktion benutzen. Mittels dieser Funktion schaltet das Gerät sich zu einer vorab eingestellten Zeit ein oder aus. Gehen Sie dazu folgendermaßen vor:

1. Drücken Sie die Schaltuhr-Taste 3

und 4 , um die gewünschte Betriebszeit einzustellen (1 bis 24 Stunden, die Schaltuhr-Kontrollleuchte leuchtet auf). Nach Ablauf der eingestellten Zeit schaltet sich das Gerät auto- matisch aus. Wenn Sie die Schaltuhrtaste drücken, erscheint in der Anzeige die eingestellte Stundenzahl. Wird die Schaltuhrtaste nicht gedrückt, dann läuft das Gerät im Dauerbetrieb.

2. Durch Drücken der Schaltuhr ohne Einschalten der anderen Funktionen können

Sie voreinstellen, wann das Gerät laufen soll. Wenn Sie beispielsweise die Schaltuhr auf „2“ einstellen, schaltet sich das Gerät nach zwei Stunden automatisch ein.

ANMERKUNGEN! Zur Verlängerung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur niedriger ist als die eingestellte Temperatur. Die Ventilation findet jedoch weiterhin auf dem eingestellten Niveau statt. Wenn die Umgebungstemperatur über die eingestellte Temperatur steigt, beginnt die Kühlung wieder zu arbeiten. FERNBEDIENUNG A. Ein/Aus-Schalter B. Schaltflächen für Einstellen des Thermostats C. Gebläsegeschwindigkeitsschaltfläche D. Schaltfläche Zeitgeber E. Betriebsart-Schaltflächen Mit der Fernbedienung lassen sich die Funktionen des Bedienfelds aktivie- ren. Richten Sie die Vorderseite der Fernbedienung auf das Bedienfeld. Die Entfernung zum Klimagerät sollte nicht mehr als 5 m betragen. Legen Sie vor Gebrauch 2 Stück AAA-Batterien, 1,5 V ein. D LUFTFILTER Das Klimagerät verfügt über einen Filter zum Entfernen der größeren Staubpartikel. Der Siebfilter sollte regelmäßig (2x pro Woche) mit dem Staubsauger gereinigt werden. Den Luftfilter mit einem in lauwarmem Wasser (40 ºC) gelösten neutra- len Reinigungsmittel reinigen und langsam trocknen lassen. Zum Herausnehmen und Einsetzen des Filters siehe die nebenstehenden Abbildungen.

• Benutzen Sie das Klimagerät niemals ohne den Gewebefilter. E LUFTSTROMRICHTUNG Mit den umkippen der Lamellen lässt sich den Stand der Luftstrom ändern.

BC EF ENTLEERUNG DES WASSERTANKS

Unter extremen Bedingungen muss der eingebaute Wasserbehälter möglicher-wei- se entleert werden. Wenn der Wasserbehälter voll ist, leuchtet die Lampe K auf und die Meldung E2 erscheint im Display. Die Klimaanlage schaltet sich dann auto- matisch aus. Zum Entleeren des Wasserbehälters gehen Sie folgendermaßen vor: Versuchen Sie nicht, das Gerät zu transportieren. Bei heftigen Bewegungen kann Wasser austreten. Stellen Sie zunächst das Gerät aus und ziehen Sie dann den Stecker aus der Steckdose. Stellen Sie eine Schale oder eine passende Schüssel auf den Boden unter die Abflussöffnung. Ziehen Sie den Gummistopfen H aus dem Abfluss und lassen Sie das Wasser aus dem Behälter laufen (± 0,8 L). Schieben Sie den Stopfen H wieder in den Abfluss und schalten Sie das Gerät wieder ein. Die Kontrollleuchte K muss jetzt aus sein und die Meldung E2 erlischt.

ANMERKUNG! Während der Benutzung als Klimaanlage wird unter normalen Umständen das Kondenswasser durch den Abluftschlauch abgeführt. ENTFEUCHTUNG Wenn das Klimagerät (hauptsächlich) als Entfeuchter eingesetzt wird, keinen Abluftschlauch I verwenden um die warme Luft im Raum zu behalten. Ein fes- ter Wasserabfluss ist notwendig und bequem. Sie müssen in diesem Fall aller- dings einen Wasserablaufschlauch anschließen, dessen anderes Ende Sie zu einem geeigneten Abfluss legen. G WARTUNG

ACHTUNG Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät oder den Filter reinigen. Das Gehäuse mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Chemikalien, Benzin, Lösungsmittel oder andere Reinigungsmittel. Anweisungen zur Pflege der Filter siehe Kapitel D (Luftfilter).

ANMERKUNG! Gebrauchen Sie das Gerät nie ohne Siebfilter.

H AUFBEWAHRUNG Entleeren Sie den Wasserbehälter (siehe Kapitel F). Reinigen Sie den Gewebefilter (siehe Kapitel D). Schalten Sie das Gerät 2 Stunden im Ventilatormodus ein, sodass das Innere des Gerätes vollständig trocknen kann. Das Gerät vor Staub schützen und an einem trockenen Ort aufbewahren. I FEHLERBEHEBUNG Störung Ursache Lösung Das Gerät funk

tioniert nicht. Keine Stromzufuhr. Gerät an einer Steckdose mit Netzspannung anschließen. Das Gerät läßt nach. Steht in der Sonne. Vorhang schließen. Fenster oder Türen offen, viele Leute oder Hitzequelle im Raum. Schließen Sie Fenster bzw. Türen oder stellen Sie eine zusätzliche Klimaanlage auf. Filter reinigen. Lufteinzug oder Luftauslaß blockiert. Blockierung entfernen. Umgebungstemperatur nie

driger als der eingestellte Wert. Temperatureinstellung ändern. Das Gerät ist zu laut. Gerät steht auf einer unebe

nen Fläche. Auf eine ebene Fläche stellen (geringere Vibrationen). Das Geräusch wird durch die Strömung des Kältemittels an der Innenseite des Geräts erzeugt. Dies ist ganz normalStörung Ursache Lösung Der Kompressor funktioniert nicht. Der Hitzeschutz ist möglich aktiviert worden. Warten Sie 3 Minuten bis die Temperatur gesunken ist, und schalten Sie das Gerät dann wieder ein. Gerät reagiert nicht auf Fern- bedienung. Entfernung zu groß. Richten Sie die Fernbedienung auf das Bedienfeld < 5m. Fernbedienung nicht im Erken-nungsbereich des Bedienfelds. Batterien leer. Tauschen Sie die Batterien aus. Display zeigt Meldung E0. Sensor Zimmertemperatur funktioniert nicht. Zimmertemperatur-Sensor auswechseln (das Gerät funk

tioniert auch ohne diesen Sensor). Display zeigt Meldung E2 Wasserbehälter ist voll Wasserbehälter leeren Versuchen Sie niemals, das Gerät selbst auseinander zu nehmen oder zu repa- rieren. Bei unsachgemäßen Reparaturen erlischt der Garantieanspruch. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. J GARANTIEBESTIMMUNGEN Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repa- riert. Dabei gelten nachstehende Regeln:

1. Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung

von Folgeschäden, weisen wir nachdrücklich zurück.

2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt

nicht zu einer Verlängerung der Garantie.

3. Die Garantie verfällt, falls Veränderungen vorgenommen, nicht die

Originalersatzteile montiert oder Reparaturen vom Käufer oder einem Dritten durchgeführt wurden.

4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht

5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen

Originalrechnung und vorausgesetzt, es wurden keine Änderungen am Produkt oder an der Rechnung vorgenommen.

6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf

Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.

7. Die Versandkosten und das Versandrisiko des Gerätes, oder dessen Teile,

gehen immer zu Lasten des Käufers.

8. Schaden, der dadurch verursacht wurde, dass die geeigneten Filter nicht

benutzt wurden, fällt nicht unter die Garantie.

24Um unnötige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung genau durchzulesen. Sollte ein Problem auch dann noch nicht zu lösen sein, können Sie das Klimagerät für eine Reparatur zu Ihrem Händler zurückbringen.

Angegebene Werte sind Richtwerte, Änderungen vorbehalten Modell TP 2020 - TP 2520 TP 2026 Kühlleistung* W 2050 2610 EE Class A A EER* 2,6 2,6 Leistungsaufnahme kW 0,785 1,000 Leistungsaufnahme Standby Modus W 0,5 0,5 Stromverbrauch nom. A 3,5 4,5 Spannung V/Hz/PH 220-240 / 50 / 1 220-240 / 50 / 1 Luftumwälzvol. max. m

/h 250 280 Entfeuchtung max. ** L/24h 38 48 Raumkapazität m

• Gemäß EN14511 ** Entfeuchtung bei 32 °C, 80% relative Feuchtigkeit Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluo- rierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder ausei- nandergenommen werden. Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R290. Lassen Sie das R290 nicht in die Atmosphäre entweichen. R290 ist ein fluo- riertes Treibhausgas mit einem Treibhauspotenzial = 3. Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen

25in Ihrer Gemeinde. Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten aus- stoßen. Wenn Sie die Fernbedienung ersetzen oder entsorgen, entnehmen Sie vorher die Batterien und entsorgen diese gemäß einschlägiger Gesetzgebung, da sie für die Umwelt schädlich sind.
