MANUAL DE USUARIO TSC 126 TECTRO

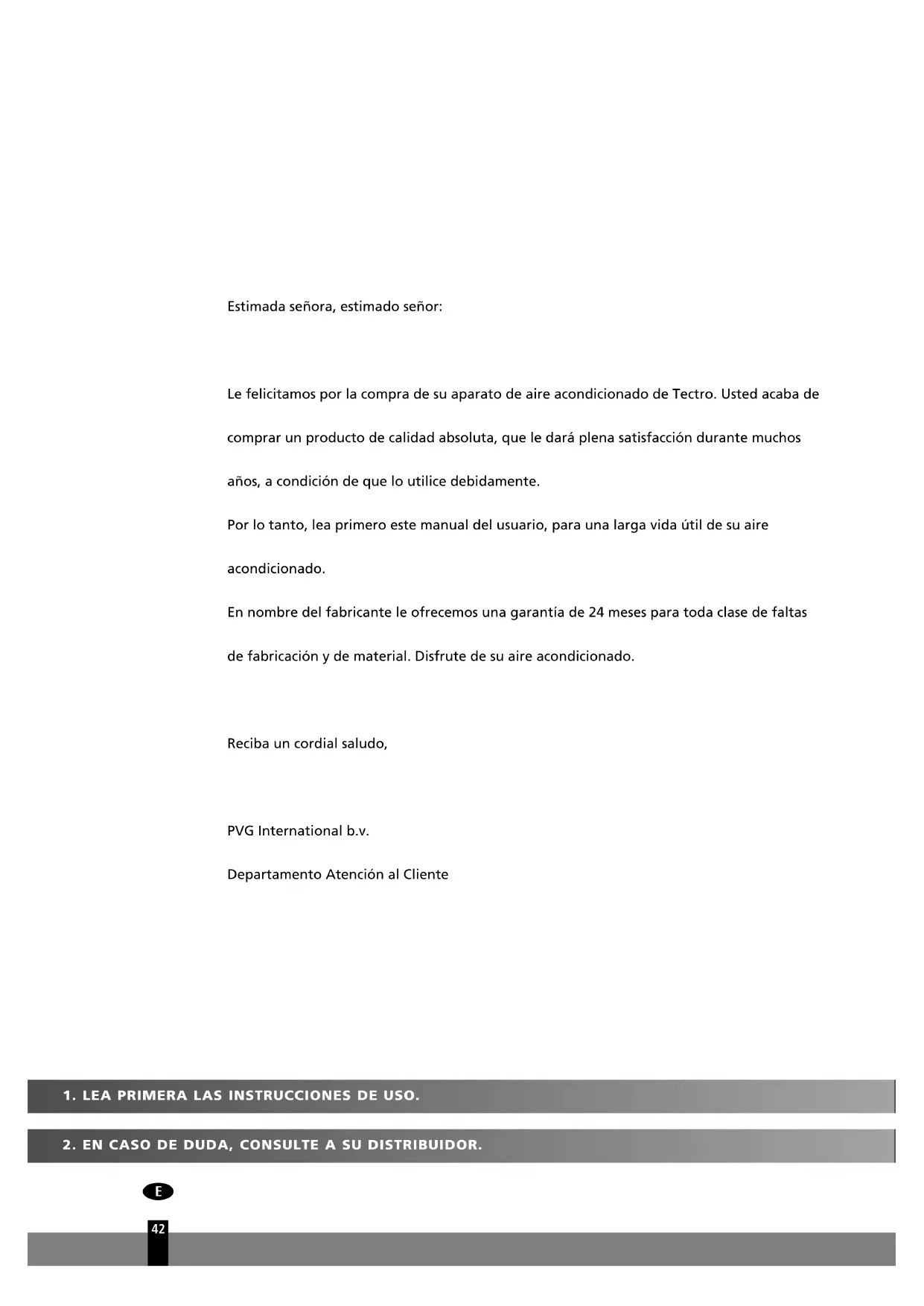

Estimada señora, estimado señor:

Le felicitamos por la compra de su aparato de aire acondicionado de Tectro. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente.

Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire acondicionado.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material. Disfrute de su aire acondicionado.

Reciba un cordial saludo,

PVG International b.v.

Departamento Atención al Cliente

1. LEA PRIMERA LAS INSTRUCCIONES DE USO.

2. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

ÍNDICE

A. INSTRUCCIONES DE SEGURIDAD 44
B. COMPONENTES 45
C. TEMPERATURA DE UTILIZACIÓN 46
D. FUNCIONAMIENTO MANUAL 47
E. FUNCIONAMIENTO DEL MANDO A DISTANCIA 48
F. FUNCIONAMIENTO ÓPTIMO 52
G. AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE 53
H. FUNCIONAMIENTO DEL AIRE ACONDICIONADO 54

I. MANTENIMIENTO 55
J. INFORMACIÓN SOBRE EL FUNCIONAMIENTO 57
K. LOCALIZACIÓN DE AVERÍAS 58
L. CONDICIONES DE GARANTÍA 60
M. ESPECIFICACIONES TÉCNICAS 61

LEA ESTE MANUAL

Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondicionado. El capítulo Localización de averías contiene las soluciones a los problemas más habituales. Consulte primero este capítulo antes de solicitar asistencia técnica.

A I NSTRUCCIONES DE SEGURIDAD

La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor. El aparato está concebido exclusivamente para su uso en un lugar seco, en el interior del hogar. Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 220-240 V. / 50 Hz.

IMPORTANTE

• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante y cabe clasificarse como un equipo sometido a presión. Por esta razón, los trabajos de instalación y de mantenimiento quedan reservados a un técnico cualificado, especializado en aparatos de aire acondicionado. Es recomendable dejar inspeccionar y revisar el aire acondicionado una vez por año por un técnico cualificado.

Antes de conectar el aparato compruebe si:

el voltaje corresponde a la placa de datos;

• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro que todo está en orden.

- Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.

- Nunca tapar la rejilla de la entrada y salida de aire.

- Procure que el aparato no entre nunca en contacto con productos químicos.

- No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua.

- No inserte manos, dedos u objetos en las aberturas del aparato.

- Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, deberá ser instalado por un electricista cualificado.

- Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial atención cuando niños pequeños se encuentren cerca del aparato.

- Las reparaciones y/o trabajos de mantenimiento deben ser siempre llevados a cabo por un técnico de servicio cualificado o por su distribuidor Tectro. Observe las instrucciones de uso y mantenimiento indicadas en el manual de usuario del aire acondicionado.

- Desenchufe siempre el aparato cuando éste no se utilice.

- En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un técnico de servicio cualificado o por su distribuidor.

- No poner en marcha ni parar el aire acondicionado enchufando o tirando del cable de alimentación eléctrica. Use solamente los botones correspondientes en el aire acondicionado o en el mando a distancia.

- No abrir el aparato durante el funcionamiento. Desenchufar siempre el aparato cuando lo vaya a abrir.

- Desenchufar siempre el aire acondicionado antes de realizar trabajos de mantenimiento o de limpieza.

- No colocar quemadores de gas, hornos o estufas en la corriente de aire.

• No manipular los botones ni tocar el aire acondicionado con las manos mojadas.
• La unidad exterior produce un sonido cuando está en funcionamiento, esto puede que no sea de conformidad con la legislación local. Es responsabilidad del usuario comprobar que el aparato cumple con la legislación local.
• Se aconseja permanecer fuera de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.

• Nunca use el aparato en caso de que el cable eléctrico, el enchufe, el alojamiento o el panel de mando esté dañado.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

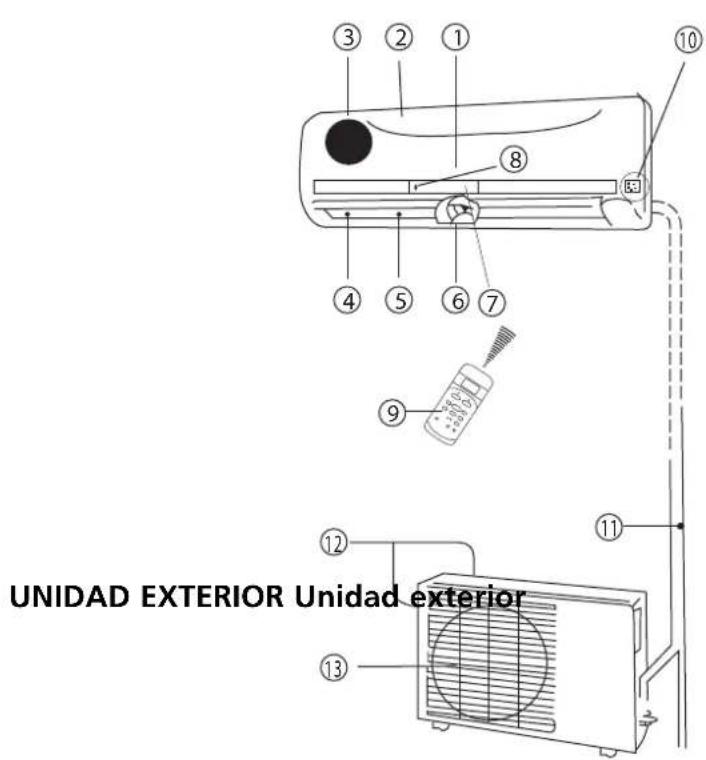

B COMPONENTES

UNIDAD INTERIOR Unidad interior

UNIDAD EXTERIOR Unidad exterior

①Panel frontal
②Entrada de aire
③Filtro de aire (detrás de la placa frontal)
④Salida de aire
⑤Rejilla de circulación horizontal del aire
⑥Aleta de circulación vertical del aire
⑦Panel de visualización
⑧Receptor de señales del mando a distancia
⑨Mando a distancia (vea el capítulo E para mayores detalles y para su manejo)
⑩Botón de control manual (auto/refrig)

⑪ Tubo de conexión, tubo flexible de drenaje (no incluido)

⑫Entrada de aire (lateral y trasera)

⑬Salida de aire

Los indicadores parpadean rápidamente (cinco veces por segundo) cuando la protección de seguridad se activa.

¡ATENCIÓN!

Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo. Las figuras mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse válido.

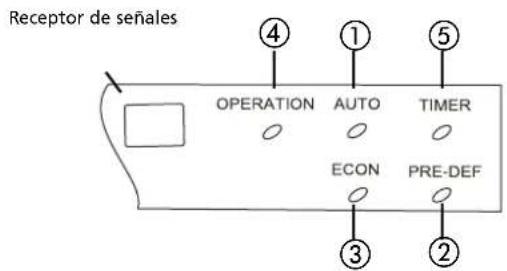

PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR

Receptor de señales OPERATION AUTO TIMER ECON PRE-DEF

①Indicador "AUTO"

Este indicador se enciende cuando el aire acondicionado está configurado para el modo de funcionamiento automático "AUTO".

②PRE-DEF indicator

El aire acondicionado se descongela automáticamente si la unidad exterior se congela durante el uso de calefacción. Simultáneamente el piloto PRE.-DEF se ilumina.

③ECON indicator

Este piloto se ilumina cuando se utiliza el aire acondicionado en función económica.

④Modo de funcionamiento, Indicador "OPERATION"

Este indicador parpadea si el suministro de corriente se ha activado y permanece encendido si la unidad está funcionando.

⑤Indicador "TIMER"

Este indicador se enciende cuando el "TIMER" (temporizador) está activado o desactivado, "ON/OFF".

C TEMPERATURA DE UTILIZACIÓN

Las funciones de refrigeración, calefacción y deshumidificación proporcionan el mejor rendimiento con las siguientes temperaturas en el interior y en el exterior:

Temperatura\Modo	Refrigeración Calefacción Deshumidificación
Temperatura ambiente 17°C	-32°C 10°C - 27°C 17°C - 32°C
Temperatura en el exterior	18°C - 40°C 10°C - 24°C 18°C - 40°C

ATENCIÓN

- Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas, podrían activarse dispositivos de protección y de seguridad y causar un funcionamiento anormal de la unidad.

- Humedad relativa ambiente inferior al 80%. Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%, puede que en la superficie de la unidad se forme condensación. Si este es el caso, mueva la aleta del flujo vertical hasta la posición de máxima apertura de la salida de aire (verticalmente al suelo), y ajuste la velocidad del ventilador a HIGH (alta)

- Para obtener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

El aire acondicionado puede ser controlado manualmente con los botones en el aparato mismo o con el mando a distancia incluido. Para la operación con el mando a distancia, consulte el capítulo E "Funcionamiento del mando a distancia". Cuando el aparato es operado sin el mando a distancia, funcionará solamente en el modo AUT. Para la operación sin el mando a distancia, siga las siguientes instrucciones:

Panel

Botón de control manual AUTO / COOL

1. Abra y levante el panel frontal hasta que esté quede fijo [sonará un clic de enganche].
2. Pulsando una vez el interruptor del botón de control manual ⑩, el aparato entrará en el modo AUTO.
3. Cierre cuidadosamente el panel a su posición inicial

ATENCIÓN

• Una vez pulsado el botón manual, el modo de funcionamiento cambia según el siguiente orden: AUTO, COOL [REFRIGERACIÓN], OFF.
• Pulse el botón manual dos veces, la unidad funcionará en el modo de REFRIGERACIÓN forzada. Este modo se utiliza sólo para la realización de pruebas de funcionamiento.
• Pulsando tres veces, el aparato dejará de funcionar y se apagará.
• Para salir del modo manual y activar el mando a distancia, pulse un botón cualquiera del mismo.

¡ATENCIÓN!

- Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que no se encuentran obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funcionará adecuadamente.

- La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre los 6 y 7 metros.

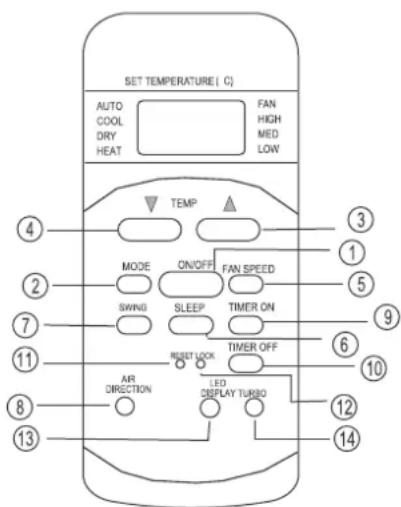

Los botones de las funciones del mando a distancia

SET TEMPERATURE(°C) AUTO COOL DRY HEAT FAN HIGH MED LOW TEMP MODE ON/OFF FAN SPEED SWING SLEEP TIMER ON BEET LOCK TIMER OFF AIR DIRECTION LED DISPLAY TURBO ④ ② ⑦ ⑪ ⑧ ⑬ ③ ① ⑤ ⑨ ⑥ ⑩ ⑫ ⑭ ⑯ ⑭ ⑭

Fig. 1

① Botón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para parar el funcionamiento.
② Botón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO COOL [refrigeración] DRY [deshumidificación] HEAT [calefacción] y FAN only [sólo ventilador] tal y como se indica en la siguiente figura:

③ Botón ▲: Pulse este botón para aumentar la temperatura programada hasta 30°C.
④ Botón ▼: Pulse este botón para disminuir la temperatura programada hasta 17°C.
⑤ Botón Fan: Este botón se utiliza para seleccionar la velocidad del ventilador. Cada vez que pulse este botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED a HIGH, y luego volverá en Auto. Cuando seleccione el modo AUTO o DRY, la velocidad de ventilador será controlada automáticamente y no será posible regular la velocidad.
⑥ Botón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón para desactivar la función. Esta función, que sólo se puede utilizar de forma combinada, en el modo de refrigeración, calentamiento o automático [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel más agradable. Nota: Si pulsa otro botón, mientras el aparato funciona en modo SLEEP (sueño), se anulará la función SLEEP.
⑦ Botón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función.
⑧Botón Air dir ection: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6°C cada vez que se pulse este botón. Cuando la aleta se encuentre en determinado ángulo lo que puede afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáti-

camente la dirección de giro. Al apretar este botón, en la pantalla no aparecerá ningún símbolo.

⑨ Botón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que la pantalla quede vacía.
⑩ Botón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementaré en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que la pantalla quede vacía.
⑪ Botón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y reestablecer los valores originales del regulador.
⑫ Botón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración actual. El mando a distancia reaccionará sólo al botón LOCK. Pulse de nuevo el botón para desactivar el modo LOCK.
⑬ Botón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado. Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta función).
⑭ Botón TURBO: Pulsando este botón mientras funciona el aire acondicionado en modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Pulsando de nuevo el botón, puede desactivar la función TURBO.

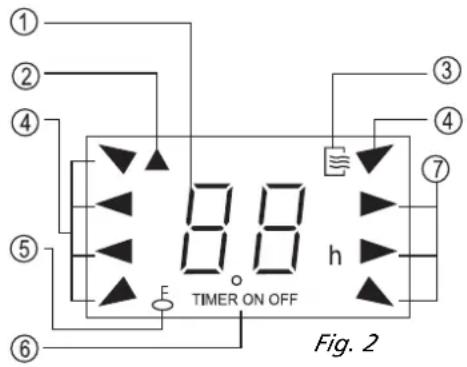

Nombres y funciones de los indicadores en el mando a distancia

① ② ④ ⑤ ⑥ 8.8 h TIMER ON OFF Fig. 2

Panel de visualización

①Display digital:

Se visualiza la temperatura programada. Durante el funcionamiento del TIMER (temporizador) se visualiza la programación de la (des)activación [ON/OFF] del temporizador. Si el aparato está en modo ventilación [FAN], el display estará vacío.

②Indicador -receptor:

Este indicador se enciende cuando el mando a distancia envía una señal al aparato.

③Indicador de (des)activación:

Este símbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva.

④Indicador de modo de funcionamiento:

Puede pulsar el botón MODE para visualizar el modo de funcionamiento actual: AUTO, COOL [refrigerar], DRY [secar], HEAT [calentar]. Esta indicación no está disponible para aparatos que únicamente refrigeran.

⑤ Mensaje LOCK:

El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borrará la pantalla.

⑥Display del timer:

En esta parte del display se muestra la programación del temporizador. Si sólo se ha programado el tiempo de inicio del temporizador, se verá en el display: TIMER ON. Si sólo se ha programado el tiempo de finalización del temporizador, se verá en el display TIMER OFF. Si ambos tiempos están programados, se verá en el display TIMER ON-OFF para indicar que tanto el tiempo de inicio como el de finalización están programados.

⑦Indicación de la velocidad del ventilador:

Con el botón FAN SPEED (velocidad de la ventilación) puede seleccionar la velocidad del ventilador (Auto-Baja-Media-Alta). El modo seleccionado se visualiza en la pantalla LCD. No es válido para el modo Auto.

NOTA:

Nota: La Fig. 2 muestra la información detallada que sirve como referencia para este texto. Durante el uso del aparato, sólo se visualizarán los mensajes correspondientes en el display.

Funcionamiento del mando a distancia

Colocación / Cambio de las pilas

El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03).

No utilice pilas recargables.

1. Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.
2. Coloque las pilas nuevas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.
3. Vuelva a colocar la cubierta.

¡ATENCIÓN!

• Al cambiar las pilas, no utilice pilas viejas o un tipo de pilas diferentes, ya que puede provocar el funcionamiento incorrecto del mando.
• Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de líquido de las pilas pueden dañar el mando a distancia.
• La vida media de una pila con uso normal es de unos 6 meses.
• Cambie las pilas cuando oiga un sonido de respuesta de la unidad interior o si la luz indicadora de transmisión no se enciende.
• Siempre cambie las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ej., alcalina con una de dióxido de manganeso).

Funcionamiento AUTOMÁTICO

Cuando el aire acondicionado está listo para ser usado, pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

1. Utilice el botón de selección Mode para seleccionar el modo AUTO.
2. Pulse el botón ▲ o ▼ para ajustar la temperatura ambiente deseada. La temperatura más confortable es de entre los 21°C y los 28°C.
3. Pulse el botón On/off para iniciar el funcionamiento del aire acondicionado. El piloto de FUNCIONA-MIENTO en el panel de visualización de la unidad interior se encenderá. El modo de funcionamiento es AUTO. La velocidad del VENTILADOR es controlado automáticamente.
4. Pulse de nuevo el botón On/off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL, FAN, HEAT y DRY mediante la detección de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

Funcionamiento COOL, HEAT y FAN ONLY

1. Si el modo AUTO no le resulta agradable, se puede modificar los ajustes manualmente utilizando los modos COOL, DRY, HEAT (sólo los modelos con bomba de calor), o FAN ONLY pulsando el botón②.
2. Pulse el botón ▲ o ▼ (③ y ④) para ajustar la temperatura ambiente deseada. En el modo de REFRIGERACIÓN, la temperatura más agradable es de 21°C o superior. En el modo de CALEFACCIÓN, la temperatura más agradable es de 28°C o inferior.
3. Pulse el botón ⑤ Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar según sus ajustes. Pulse de nuevo el botón ① On/off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

El modo FAN ONLY no puede utilizarse para controlar la temperatura. En este modo, sólo se puede efectuar los pasos 1, 3 y 4.

Funcionamiento en MODO DRY

1. Pulse el botón ② Mode para seleccionar el modo DRY.
2. Pulse el botón ▲ o ▼ (③ y ④) para ajustar la temperatura deseada entre los 21 °C y 28 °C.
3. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza a funcionar en el modo DRY. Pulse de nuevo el botón① On/off para detener el funcionamiento de la unidad.

¡ATENCIÓN!

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si se encuentra en el modo DRY, funcionará en muchas ocasiones sin poner en marcha los modos COOL y FAN.

Funcionamiento TEMPORIZADOR

Pulse el botón Timer on/off (⑨ y ⑩) para programar la hora de encendido y de apagado del aparato. El rango de tiempo seleccionable es de 0,5 a 24 horas.

1. Programar la hora de INICIO.

1.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada. La abreviatura "Hr" aparecerá en el panel de visualización. Ahora podrá programar de nuevo la hora de INICIO.
1.2 Pulse de nuevo el botón ⑨Timer on para programar la hora de inicio deseada.
1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado. Después de aprox. 2 segundos desaparecerá el símbolo "h" y aparecerá de nuevo la temperatura programada en el display digital.

2. Programar la hora de PARADA.

2.1 Pulse el botón ⑩ Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de parada previamente programada. Ahora podrá programar de nuevo la hora de PARADA.
2.2 Pulse el botón ⑩Timer of f de nuevo para programar la hora de parada.
2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando

a distancia transmita la señal al aire acondicionado. Después de aprox. 2 segundos desaparecerá el símbolo "h" y aparecerá de nuevo la temperatura programada en el display digital.

3. Programar la hora de inicio y de parada.

3.1 Pulse el botón ⑨ Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada quedará mostrada en la pantalla. Ahora podrá programar de nuevo la hora de INICIO.
3.2 Pulse el botón ⑨Timer on de nuevo para programar la hora de inicio.
3.3 Pulse el botón ⑩ Timer off, en el mando a distancia aparecerá OFF TIMER y la hora de PARADA previamente programada. La abreviatura "Hr" aparecerá en el panel de visualización. Ahora podrá programar la hora de PARADA.
3.4 Pulse el botón ⑩Timer off de nuevo para programar la hora de parada.
3.5 Después de haber programado el TEMPORIZADOR, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado. Después de aprox. 2 segundos desaparecerá el símbolo "h" y aparecerá de nuevo la temperatura programada en el display digital.

¡ATENCIÓN!

- Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5hr (si la hora programada mostrada es inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más).

• Para cambiar la hora Timer on/off, simplemente pulse el botón correspondiente del TEMPORIZADOR y programe la hora de nuevo.
• El tiempo programado es tiempo relativo. Es la hora programada basada en el retardo de la hora actual.

ADVERTENCIA

• Evite que se derramen líquidos sobre el mando a distancia.
• No exponga el mando a distancia a la luz directa del sol o a fuentes de calor.
• Si el receptor de la señal de infrarrojos de la unidad interior está expuesto a la luz directa del sol, puede que el aparato de aire acondicionado no funcione correctamente.
• Siempre cambie las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ej., alcalina con una de dióxido de manganeso.

Para un rendimiento óptimo, proceda como sigue:

• Ajuste correctamente la dirección del caudal de aire de manera que no esté dirigido hacia las personas.
• Ajuste la temperatura para conseguir al nivel de confort deseado. Evite poner la unidad a temperaturas extremadamente altas.
• Cierre las puertas y ventanas para alcanzar el efecto deseado.
• Utilice el botón TIMER ON del mando a distancia para seleccionar la hora a la que desea que se inicie el funcionamiento de la unidad.
• No coloque ningún objeto cerca de la entrada o salida del aire; ya que la eficacia de la unidad podría verse reducida y llegar a detenerse. Asegúrese de que no haya obstáculos que bloquean el caudal de aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar libremente el aire acondicionado.
• Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio quedará reducido el rendimiento de calefacción o de refrigeración. Es aconsejable limpiar el filtro cada dos semanas.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

G A JUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE

• Ajuste la dirección del caudal de aire correctamente, de lo contrario puede sentirse incómodo y tener una temperatura no homogénea.
• Ajuste la aleta horizontal con el botón ⑧en el mando a distancia.
• Ajuste la aleta vertical manualmente.

Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automáticamente la dirección del caudal de aire horizontal en función del modo de funcionamiento activado.

Palanca

Cómo configurar la dirección del caudal de aire horizontal

Esta operación debe realizarse cuando la unidad está funcionando. Mantenga presionado el botón ⑧AIR DIRECTION del mando a distancia para desplazar la aleta en la dirección deseada.

• Ajuste la dirección del caudal de aire horizontal según la posición deseada.
• Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automáticamente en la dirección en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado está funcionando y la aleta vertical se encuentra en posición, mueva la palanca hacia la posición deseada.

No toque el ventilador detrás de la aleta vertical.

¡ATENCIÓN!

Todas las figuras en este manual y en la caja solamente son a título informativo e ilustrativo.

Las figuras mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse válido.

Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)

Esta operación debe realizarse cuando la unidad está funcionando.

• Pulse el botón ⑦SWING del mando a distancia.
• Para parar la función, pulse de nuevo el botón ⑦SWING. Pulse el botón ⑧AIR DIRECTION para detener la aleta en la posición deseada.

ATENCIÓN

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está funcionando (también si el TIMER ON está programado).
• No dejar el aire acondicionado durante largos períodos de tiempo con el caudal dirigido hacia abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede formar condensación en la superficie de la aleta horizontal (goteo).
• No mueva manualmente la aleta horizontal, sino utilice siempre el botón 8 AIR DIRECTION ó 7 SWING. Si desplaza esta aleta manualmente, puede que no funcione debidamente. Si la aleta horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo en marcha.
• Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada, es posible que la aleta horizontal quede inmóvil durante unos 10 segundos.
• El ángulo de apertura de la aleta horizontal no debe ser demasiado pequeño, puesto que puede limitar la función de REFRIGERACIÓN o de CALEFACCIÓN debido al menor caudal de aire.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.
• Cuando se conecta el aire acondicionado a la corriente eléctrica, es posible que la aleta horizontal emita un sonido durante 10 segundos, esto es normal.

Pulse el botón Sleep Tempera tura pro- gramada 1°C 1°C 1 hora 1 hora

REFRIGERACIÓN

Pulse el botón Sleep Temperatura pro- g ramada 1°C 1°C 1 hora 1 hora

CALEFACCIÓ

Solo Ventiliza Solo Ventilaba Refrigeración Refrigeración Refrigeración Temperatura ambiente Tiempo Temperatura programada

DESHUMIDIFICACIÓN

• Si se programa el aire acondicionado en el modo AUTO (botón ② del mando a distancia), seleccionará automáticamente los modos de REFRIGERACIÓN, CALEFACCIÓN o SÓLO VENTILADOR en función de la temperatura programada y de la temperatura ambiente.
• El aire acondicionado controla automáticamente la temperatura ambiente manteniéndola próxima a la temperatura programada por el usuario.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

- Si mantiene oprimido durante ⑥segundos el botón SLEEP en el modo de REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado aumentará (refrigeración) o bajará (calefacción) automáticamente 1°C por hora por un período de 2 horas. La velocidad del ventilador es controlada automáticamente.

FUNCIONAMIENTO DE DESHUMIDIFICACIÓN

• El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de deshumidificación basada en la diferencia entre la temperatura programada y la temperatura ambiente.
• Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente el aparato en modo de refrigeración o sólo ventilador. El ventilador funcionará a BAJA velocidad.
• En funcionamiento normal de refrigeración, el aire acondicionado también deshumidificará el aire.

ATENCIÓN

Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente bajará. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta en la habitación bajará en cualquier caso, en función de la cantidad de humedad producida en la habitación (cocinando, personas presentes, etc.).

I MANTENIMIENTO

ADVERTENCIA

Antes de proceder a la limpieza, apagar el aire acondicionado y desconectarlo de la alimentación eléctrica.

Disinquent

Limpieza de la unidad interior y del mando a distancia

• Utilice un paño seco para limpiar la unidad interior y el mando a distancia.
• Puede utilizar un paño húmedo con agua fría para la unidad interior en caso de que esté muy sucia.
• El panel frontal de la unidad interior se puede quitar y limpiar con agua. Después, secar con un paño.
• No utilice paños tratados químicamente o plumeros para limpiar la unidad.
• No utilice bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos pueden ocasionar grietas o deformaciones en la superficie de plástico.

Asa del filtro

Limpieza del filtro de aire

Un filtro de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos semanas.

1. Levante el panel de la unidad interior hasta que este quede fijo [sonará un clic de enganche].

2. Tome el filtro de aire por la palanca y levántelo con cuidado para extraerlo de su portador y tire del filtro hacia abajo.

3. Extraiga el FILTRO DE AIRE de la unidad interior.

4. Limpie el FILTRO DE AIRE cada dos semanas.

5. Limpie el FILTRO DE AIRE con una aspiradora o con agua.

6. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no tiene defectos.

7. Extraiga el filtro de plasma electrostático, si procede, según está ilustrado en la figura de la izquierda.

Filtro electrostatico

¡CUIDADO!

No toque este filtro dentro de los 10 minutos después de haber abierto la rejilla, ya que puede recibir un choque eléctrico.

1. Limpie el filtro de plasma electrostático con agua, y si fuese necesario, con un detergente suave. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y que no tiene defectos.

2. Vuelva a colocar el filtro de aire.

3. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derecho queden perfectamente alineados y coloque el filtro en posición.

Mantenimiento

Si se va a dejar la unidad inactiva durante un largo período de tiempo, proceda como sigue:

1. Deje el ventilador en funcionamiento durante aproximadamente 6 horas para que la unidad se seque por la parte interior.
2. Apague el aire acondicionado y desconéctelo de la red eléctrica. Saque las pilas del mando a distancia.
3. La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos trabajos que- dan reservados a un técnico cualificado.

Controles a realizar antes de la puesta en servicio

• Comprobar que los cables no están dañados o desconectados.
• Comprobar que el filtro está instalado.

- Comprobar que la salida y entrada de aire no están obstruidas después de un largo período de inactividad.

ATENCIÓN

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los componentes metálicos pueden causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que puede afectar el aislamiento provocando un choque eléctrico.
• Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automático están apagados.

J I NFORMACIÓN SOBRE EL FUNCIONAMIENTO

Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:

1. Protección del aire acondicionado.

Protección del compresor

- Una vez se ha parado el compresor, tardará 3 minutos para volver a encenderse.

Aire anti-frío

- La unidad está protegida de manera que no expulse aire frío en el modo CALEFACCIÓN cuando el intercambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanzada.

A. Cuando la calefacción acaba de activarse.
B. Descongelación.
C. Calefacción a baja temperatura

Descongelación

• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor del aire acondicionado.
• En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza automáticamente a descongelar.
• El tiempo de descongelación varía de 4 a 10 minutos según la temperatura exterior y la cantidad de escarcha acumulada en la unidad exterior.

2. Salida de condensado blanco de la unidad interior.

• En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y de salida en un local con una humedad ambiente elevada.
• El vapor blanco se genera debido a la humedad que se genera en el proceso de descongelación y a partir del momento que la unidad vuelve al modo de CALEFACCIÓN tras descongelarse.

3. El aire acondicionado emite un ligero ruido.

• Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.
• Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un chirrido causado por la expansión térmica y por la contracción de las partes de plástico dentro de la unidad, al variar la temperatura.
• Cuando la aleta horizontal vuelve a su posición original después de la nueva puesta en marcha, justo después de una parada, también se produce un sonido.

4. Expulsión de polvo de la unidad interior.

- Esto es normal si el aire acondicionado no ha sido utilizado durante un largo período de tiempo o cuando utilice la unidad por primera vez.

5. La unidad interior emana un olor peculiar.

- La unidad interior emana los olores procedentes del material de construcción, de los muebles o del humo.

6. El aire acondicionado pasa de los modos de sólo VENTILACIÓN al modo de REFRIGERACIÓN o de CALEFACCIÓN

- Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondicionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de sólo VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.

1. Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.

8. Modo de calefacción

- El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior durante el funcionamiento en modo de calefacción. Cuando la temperatura exterior desciende, el calor que absorbe el aire acondicionado baja conformemente. Asimismo, la unidad necesita más potencia para calentar el aire, debido al aumento en la diferencia de temperatura entre el interior y el exterior. Si no es posible alcanzar una temperatura agradable con el aire acondicionado, recomendamos el uso de un aparato calefactor complementario.

9. Función de rearranque automático.

- Una interrupción de corriente durante el funcionamiento causa la parada inmediata del aire acondicionado.

El aire acondicionado está equipado con una función de rearranque automático. Cuando la corriente de alimentación queda restablecida, la unidad vuelve a arrancar automáticamente conservando todos los valores programados anteriormente en la función de memoria.

K LOCALIZACIÓN DE AVERÍAS

Problemas y Soluciones

FALLO

Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte la unidad de la red eléctrica y póngase en contacto con su distribuidor.

• En la ventana LED aparecen los siguientes códigos: E0,E1,E2,E3,E4,E5,E6,E7,E8 ó P0,P1,P2,P3,P4.
• El fusible se funde o el interruptor automático salta a menudo.
• Ha entrado agua o algún objeto en el interior de la unidad.
• El mando a distancia no funciona o no funciona correctamente.
• Otras situaciones anormales.
• El testigo luminoso parpadea 5 veces, incluso si se desconecta la unidad de la red eléctrica y se la conecta de nuevo.

Problema Causa Solución
La unidad no arranca	Corte de alimentación eléctrica	Esperar que se restablezca la alimentación de corriente.
	Unidad puede estar desenchufada.	Comprobar que la clavija está correctamente enchufada en la toma de corriente.
	El fusible está fundido.	Cambiar el fusible / reiniciar el relé / reiniciar el interruptor automático
	Las pilas del mando están descargadas.	Cambiar las pilas.
	La distancia del mando a distancia al receptor de la unidad interior es más de 6/7 metros, hay obstáculos entre el mando a distancia y el receptor.	Reducir la distancia. Quitar eventuales obstáculos. Orientar el mando a distancia hacia el receptor en la unidad interior.
	El tiempo programado con el temporizador no es correcto.	Esperar, o borrar la programación del temporizador.
La unidad no enfría o no calienta de manera adecuada a pesar de que el aire sale del aire acondicionado.	Configuración de la temperatura inadecuada.	Programar la temperatura correctamente. Para más información, consultar el capítulo E "Funcionamiento del mando a distancia".
	El filtro de aire está atascado. Limpiar el filtro de aire.
	Las puertas o las ventanas en la habitación están abiertas.	Cerrar las puertas y las ventanas.
	La salida o entrada de aire de la unidad interior o exterior está obstruida.	Eliminar las obstrucciones y volver a poner en marcha la unidad.
	La protección del compresor (de 3 minutos) está activada.	Esperar.
	La unidad exterior está descongelando.
No es posible cambiar la velocidad del ventilador	El aire acondicionado se encuentra en el modo automático	La velocidad del ventilador sólo se puede cambiar en los modos HEAT, COOL y FAN
	El aire acondicionado se encuentra en el modo de deshumidificación
El indicador de la temperatura no queda mostrada	El aire acondicionado se encuentra en el modo de ventilación	No es posible programar la temperatura en el modo de ventilación

Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e indique el modelo de la unidad.

¡ATENCIÓN!

La reparación queda reservada a un técnico cualificado.

L G ARANTÍA

El aire acondicionado tiene una garantía de 24 meses a partir de la fecha de adquisición. Durante este período todos los defectos de material y de fabricación serán subsanados gratuitamente. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.

3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el aparato.

4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.

5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.

6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán siempre por cuenta del comprador.

8. Los daños, provocados por no usar los filtros adecuados, no están cubiertos por la garantía.

9. La garantía no cubre la pérdida y/o fuga de refrigerante causada por la (des)conexión incompetente de la unidad.

A fin de evitar costes innecesarios, le recomendamos siempre consulte las instrucciones de uso. Si no ofrecen ninguna solución, lleve el aire acondicionado al distribuidor para su reparación.

M E SPECIFICACIONES TÉCNICAS

Modelo		TSC 126
Tipo de aire acondicionado Aire acondicionado mural
Capacidad de refrigeración (máx) * W 2600
Clase EE* D
EER* 2,6
Capacidad de calefacción (máx) * W 3100
Rendimiento calor D
COP* 2,87
Capacidad deshumdificación ** L / 24h 24
Consumo eléctrico refrigeración kW 1
Consumo eléctrico calefacción	kW	1,1
Potencia consumida	V / Hz / Ph	220 - 240 / 50 / 1
Consumo eléctrico calefacción / refrigeración	A	4,6 / 4,7
Corriente máxima	A	7
Caudal de aire **	m^3/h	450/400/350
Para habitaciones de hasta**	m^3	65 - 90
Tipo de compresor		Kreiskolben
Velocidades del ventilador		3
Termostato	°C	17 - 30
Funcionamiento	°C	10 - 40
Mandos manual / mecánico / electrónico		Mando a distancia electrónico
Mando a distancia Sí / No		S
Filtro de aire tipo(s)		Malla, Carbono activo
Tipo de refrigerante / contenido r / gr	R407c / 850
Presión aspiración / descarga	bar	41759
Dimensiones unidad interior (an x al x p)	mm	750x250x188
Dimensiones unidad exterior (an x al x p)	mm	830X365X365
Peso neto unidad interior	kg	11,5
Peso neto unidad exterior	kg	29
Peso bruto unidad interior	kg	15
Peso bruto unidad exterior	kg	31
Nivel sonoro unidad interior	dB(A)	30 - 36
Nivel sonoro unidad exterior	dB(A)	50
Clase de protección unidad interior	IP	IP20
Clase de protección unidad exterior	IP	IP24
Fusible		T3,15A / 250V

* EN 14511
** A título indicativo
*** Deshumidificación con 32°C, HR del 80%

No deseche los productos eléctricos con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.

Este equipo contiene el refrigerante R407c en la cantidad indicada en la tabla arriba expuesta. No dejar emitir R407c en la atmósfera. R407c es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 1653.

Madame, Monsieur,

Comunidad "La Alameda"

C/ Aurora Boreal, 19

28918 LEGANÉS (Madrid)

tel: [phone]

fax: [phone]

email: [e-mail]

F FRANCE

PVG France SARL
