MANUALE UTENTE TPX 32 TECTRO

Per motivi di sicurezza, si raccomanda di leggere attentamente il manuale prima di utilizzare l'apparecchio. Le persone che non conoscono il funzionamento del climatizzatore non devono usarlo. Si raccomanda di riporre il manuale in un luogo sicuro per future referenze.

A. Non usare il cavo, se danneggiato.	G. Non immergerlo nell'acqua.
B. Non bloccare o piegare il cavo.	H. Non versare liquidi sull'apparecchio.
C. Collocare l'apparecchio su una superficie piana.	I. Non inserire alcun oggetto nell'apparecchio.
D. Non collocare l'apparecchio davanti alla finestra aperta.	J. Non usare prolunghe.
	K. Tenere l'apparecchio lontano dalla portata dei bambini.
E. Non porlo a contatto con prodotti chimici.
F. Non posizionarlo vicino ad una fonte di calore.	L. Non cercare di riparare l'apparecchio.

NLVEILIGHEID ALGEMEEN

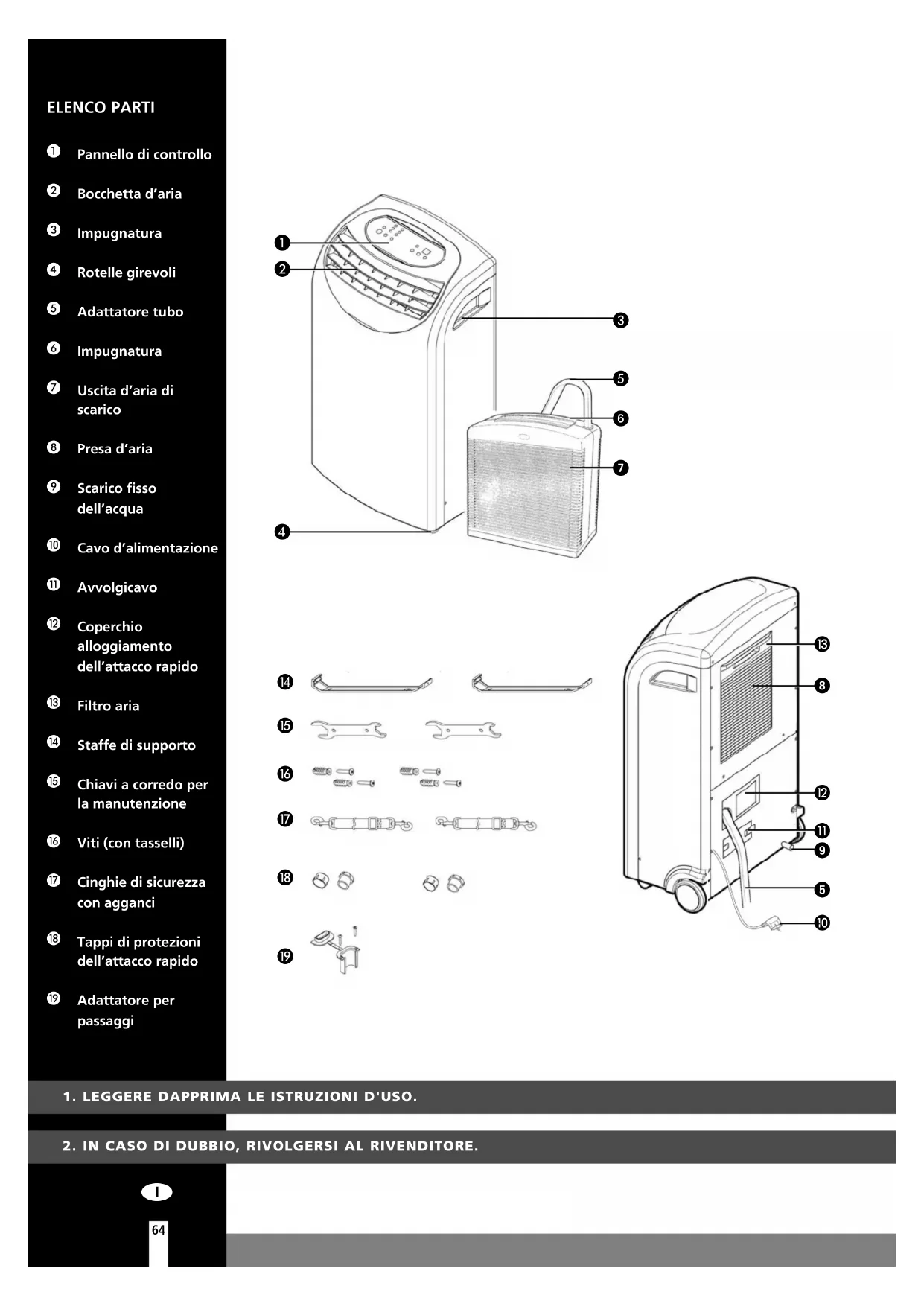

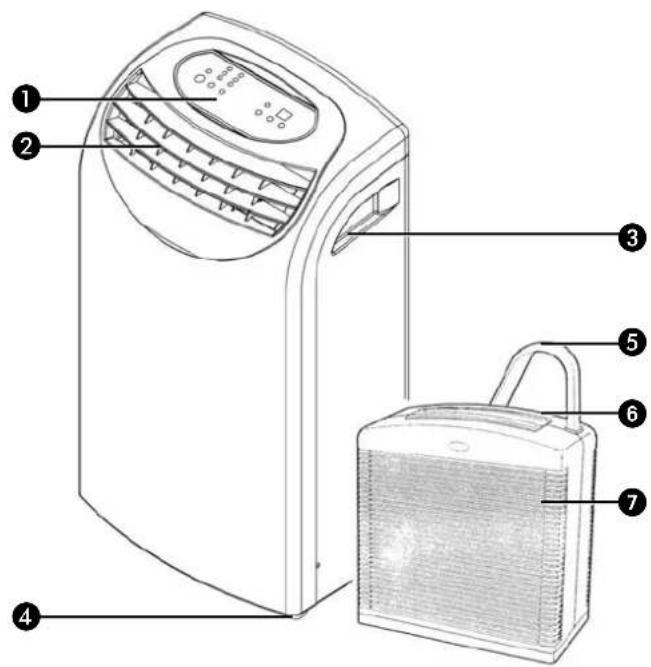

① Pannello di controllo
② Bocchetta d'aria
③ Impugnatura
4 Rotelle girevoli
5 Adattatore tubo
6 Impugnatura
⑦ Uscita d'aria di scarico
8 Presa d'aria
9 Scarico fisso dell'acqua
10 Cavo d'alimentazione
⑪ Avvolgicavo
⑫ Coperchio alloggiamento dell'attacco rapido
13 Filtro aria
14 Staffe di supporto
15 Chiavi a corredo per la manutenzione
16 Viti (con tasselli)
⑰ Cinghie di sicurezza con agganci
18 Tappi di protezioni dell'attacco rapido
19 Adattatore per passaggi

Gentile Signore, Signora,

Congratulazioni per l'acquisto del condizionatore d'aria, Zibro. Oltre al raffredda-mento dell'aria, il condizionatore offre due funzioni supplementari, ovvero la deumidificazione e la circolazione dell'aria. Il condizionatore portatile è estremamente facile da usare e da spostare. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale del condizionatore d'aria, La invitiamo a leggere le istruzioni d'uso. Le auguriamo molta freschezza e comfort con il Suo Zibro.

Cordiali saluti,

PVG International B.V.

Reparto Assistenza Clienti

A ISTRUZIONI PER LA SICUREZZA

L'impianto deve essere completamente rispondente alle prescrizioni, disposizioni e norme localmente vigenti. L'apparecchio è indicato solo per l'utilizzo negli interni ed in luoghi non umidi. Verificare la rispondenza della tensione di alimentazione. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V./ 50 Hz.

IMPORTANTE

L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione. E' inoltre opportuno assicurare un agevole accesso alla spina elettrica. Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite;

Prima di procedere al collegamento dell'apparecchio alla rete elettrica controllare la rispondenza dei seguenti punti:

• la tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• la spina del cordone elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie piana e stabile.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

- Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche

- Le griglie di ingresso e uscita dell'aria non vanno mai coperte.

- Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio.

- Evitare il contatto fra l'apparecchio e le sostanze chimiche.

- L'apparecchio va tenuto al riparo dall'acqua, evitare gli spruzzi e non immergerlo in acqua.

- Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.

- Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.

- L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.

- Per motivi di sicurezza, si consiglia di rimanere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vicinanze dell'apparecchio. Ciò vale per qualsiasi apparecchiatura elettrica.

• Eventuali interventi di riparazione vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio. Rispettare le istruzioni di manutenzione.
• Quando l'apparecchio è posto fuori servizio o si tiene inutilizzato, staccare sempre la spina dalla presa di corrente.
• La sostituzione di un cordone elettrico danneggiato è un intervento riservata a persone qualificate o al centro di assistenza.

ATTENZIONE!

• Non usare mai l'apparecchio se il cordone elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato e evitare che entri a contatto con oggetti taglienti o acuminati.
• La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio.

B INSTALLAZIONE

Sia l'unità esterna che quella interna sono portatili e possono essere spostate facilmente da una stanza all'altra. Le due unità sono collegate l'una all'altra mediante un tubo flessibile di 2,5 metri di lunghezza. L'unità esterna split può essere collocata su una superficie piana (per esempio sul pavimento del balcone) o trovare sistemazione a parete.

Nello spostare /installare le due unità si osservino le seguenti misure precauzionali:

5cm 120cm

1 Assicurarsi che le unità siano state posizionate in piedi e su una superficie esattamente piana.
2 Non adoperare l'unità nel bagno, nella doccia, o in qualsiasi altro luogo particolarmente umido.
3 Per consentire una buona circolazione dell'aria mantenere uno spazio libero di almeno 50 cm intorno all'unità interna.
4 Per gli stessi motivi è necessario rispettare una distanza di almeno 5 cm fra l'unità esterna e la parete o un qualsiasi oggetto ed una distanza di almeno 120 cm fra il bocchettone di uscita dell'aria di scarico dell'unità esterna ed altri oggetti. In questo modo la circolazione dell'aria non subisce impedimenti.
5 La distanza massima dalla sommità dell'unità esterna al pavimento è di 1,5 m.
6 Fare in modo che la finestra o la porta non danneggino il tubo flessibile di collegamento. A tale scopo è previsto l'utilizzo dell'adattatore per passaggi 19.
7 Tenere porte e finestre chiuse il più possibile per evitare l'ingresso dell'aria dall'esterno.

28.3 cm 28.7 cm

Assicurare sempre un sufficiente flusso d'aria fra le due unità. Lo scarico dell'aria non deve essere ostacolato. Qualsiasi impedimento è fonte di danneggiamenti o di irregolarità di funzionamento dell'apparecchio. Il tubo di collegamento non deve essere curvato o piegato né presentare restrizioni.

INSTALLAZIONE DELL'UNITÀ ESTERNA

1 Fissare saldamente la staffa di sostegno (14) alla parete.
2 Collegare la cinghia di sicurezza all'unità esterna ed ad un punto di aggancio fisso all'esterna della stanza per evitare il rischio di una caduta accidentale dell'unità esterna.
3 Appendere l'unità esterna.

AVVERTENZA

L'acqua di condensa deve poter affluire senza impedimenti verso il punto di scarico. Intasamenti nel tubo di scarico possono causare perdite o danneggiare l'apparecchio.

C uso

1 Inserire la spina nella presa della corrente.
2 Premere il pulsante per accendere il climatizzatore.
3 Utilizzare il pulsante per impostare la funzione desiderata. Premendo di volta in volta il pulsante saranno attivate in successione le seguenti modalità operative :

Raffreddamento, si accende l'indicatore luminoso verde.
Deumidificazione, si accende l'indicatore luminoso arancione
Ricircolo dell'aria, si accende l'indicatore luminoso giallo.

RAFFREDDAMENTO

Se l'apparecchio è stato predisposto in questa modalità operativa, l'utilizzatore potrà disporre delle seguenti funzioni:

- Mediante il pulsante ⚙ possibile variare la velocità del ventilatore adattandola al regime preferito. Azionando progressivamente il pulsante ⚙ si selezionano una dopo l'altra le seguenti velocità:

Velocità alta.

× Velocità media

× Velocità bassa

- I pulsanti e consegnono di impostare la temperatura al valore desiderato (in un campo variabile fra 16°C e 32°C). Il display visualizza il valore prescelto. Durante l'impostazione della temperatura l'indicatore luminoso "set temp" si accende. Dopo 15 secondi compare la lettura della temperatura misurata nell'ambiente (temperatura ambiente). La visualizzazione è segnalata dall'accensione dell'indicatore luminoso "Room temp".

Le condizioni dell'ambiente di utilizzo dell'apparecchio determinano l'effettivo raggiungimento della temperatura richiesta. E' normale che la temperatura ambiente si mantenga al di sopra del valore impostato ("set temp").

Durante il funzionamento dell'apparecchio come deumidificatore non è possibile attivare il pulsante 📋 "Velocità ventilatore". La funzione è regolata automaticamente su 'velocità media'. Inoltre sarà disabilitata anche la funzione di regolazione manuale della temperatura mediante i pulsanti 🔒.

L'acqua estratta dall'aria viene spinta nell'unità esterna attraverso il tubo di connessione. Assicurarsi che l'acqua non incontri ostacoli durante il trasporto verso l'esterno e che non sia causa di pericoli o incidenti.

RICIRCOLO DELL'ARIA

In questa modalità l'apparecchio esegue solo lo spostamento dell'aria nell'ambiente interessato. L'aria in entrata non viene né raffreddata né deumidificata, ma comunque filtrata.

Dopo aver predisposto l'apparecchio alla modalità di cui sopra, l'utilizzatore potrà effettuare le seguenti regolazioni:

- Con il pulsante si imposta la velocità del ventilatore al regime di desiderato. Il progressivo azionamento del pulsante permette di selezionare una dopo l'altra le seguenti velocità:

Velocità alta.

× Velocità media

× Velocità bassa

4 Una volta spento l'apparecchio, viene mantenuta in memoria l'ultima funzione attivata.

5 Se richiesto, l'utilizzatore può attivare la modalità di programmazione timer. La funzione consente di accendere e spegnere l'apparecchio ad orari programmati in precedenza. Procedere come di seguito esposto:

Attivazione:

• Verificare che l'apparecchio sia stato predisposto nella modalità operativa richiesta ✉, ⚙ of ✘.
• Disattivare l'apparecchio premendo il pulsante, ed assicurarsi che la spina sia correttamente inserita nella presa.
• Premere il tasto 📋l'indicatore luminoso "Timer set" inizia a lampeggiare.
• A questo punto impostare con i pulsanti e l'ora rescelta per l'accensione selezionando un valore orario compreso fra 1 e 12.
• Appena raggiunta l'ora impostata, l'apparecchio entra in funzione.

Dlsattivazione:

• Con l'apparecchio in funzione premere il pulsante ⚪'indicatore luminoso "Timer set" inizia a lampeggiare.
• Impostare l'ora di spegnimento con i pulsanti e selezionando un valore orario compreso fra 1 e 12.
• Una volta raggiunto l'orario impostato, l'apparecchio viene disattivato.

AVVERTENZA

Il compressore è stato impostato in modo tale da entrare in funzione tre minuti dopo l'avvio del climatizzatore. La funzione di raffreddamento si disattiva quando la temperatura ambiente è inferiore a quella impostata. La ventilazione tuttavia continua a funzionare al livello impostato. Quando la temperatura ambiente è superiore a quella selezionata, si attiva nuovamente la funzione di raffreddamento.

D FILTRO ARIA

Il climatizzatore è equipaggiato con doppio sistema filtrante finalizzato alla depurazione dell'aria in circolazione nell'ambiente: il sistema si compone di:.

1. Filtro a crivello; per la rimozione delle impurità più voluminose contenute nell'aria;
2. Filtro al carbone; per eliminare gli odori.

Il portafiltro sul retro dell'unità interna è apribile. Il filtro al carbone attivo è amovibile. Il filtro a crivello è integrato nel portafiltro.

1 Il filtro a crivello richiede una pulitura ad intervalli regolari effettuata con un aspiratore, in modo da evitare intasamenti che ostacolerebbero la circolazione dell'aria.

2 Il filtro al carbone attivo può essere pulito con un aspiratore se sporco di polvere, ma va sostituito/rigenerato frequentemente e con una certa regolarità per assicurare la continua efficienza di questo dispositivo.

OSSERVAZIONI

• L'apparecchio non va mai utilizzato senza il filtro a crivello!
- I ricambi dei filtri al carbone attivo sono disponibili presso il rivenditore/concessionario.
- L'impiego dell'unità senza che sia stato installato il filtro al carbone attivo non è dannoso per il climatizzatore.

E FLUSSO DI ARIA

Per modificare il flusso di aria spostare nella direzione desiderata l'apparecchio.

F DRENAGGIO

In condizioni normali, l'acqua di condensa viene pompata verso l'unità esterna mediante il tubo di collegamento. Se il flusso di acqua è ostacolato o se l'unità esterna è posizionata troppo in alto, l'acqua tende ad accumularsi nel serbatoio interno dell'unità.

Il sistema segnala se il serbatoio dell'unità interna è pieno: in tale condizione infatti la spia funziona ad intermittenza ed è emesso un segnale acustico continuo. Inoltre l'apparecchio è disattivato automaticamente.

ISTRUZIONI PER LO SVUOTAMENTO DEL SERBATOIO

1 Non spostare l'apparecchio, la manovra potrebbe causare perdite di acqua.
2 Disattivare l'apparecchio e staccare la spina dalla presa a muro.
3 Collocare un recipiente sul pavimento sistemandolo sotto lo scarico permanente ⑨.
4 Rimuovere il tappo di gomma dallo scarico permanente, in modo da agevolare lo svuotamento dell'acqua (± 0,5 litri).
5 Rimettere a posto il tappo di gomma, inserire la spina nella presa e accendere l'apparecchio. La spia si spegne.

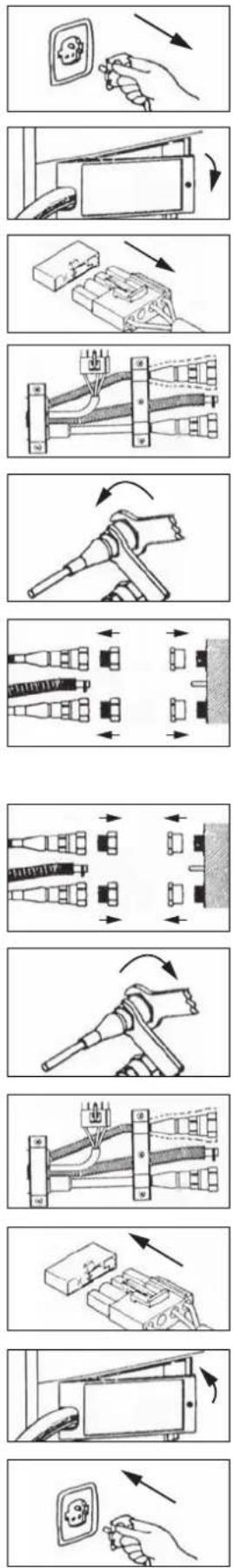

1 Disattivare l'unità, togliere la spina dalla presa e attendere almeno 30 minuti prima di procedere con la manovra.
2 Aprire il coperchio dell'alloggiamento del connettore rapido 12.
3 Staccare il cavo dell'elettricità.
4 Staccare il tubo di scarico.
5 Rimuovere le staffe di metallo per il fissaggio dei tubi e del cavo.
6 Rimuovere il materiale isolante applicato ai raccordi e ai tubi.
7 Staccare i tubi del refrigerante facendo uso delle chiavi fisse fornite a corredo 15. Gli attacchi rapidi evitano le perdite di refrigerante. Allentare rapidamente i dadi, in modo che i tubi siano immediatamente chiusi. Durante i lavori usare la massima cautela nel maneggiare i tubi del refrigerante in modo da evitare che si rompano o si pieghino.
8 Fissare le protezione degli attacchi rapidi 18 sulle estremità dei tubi del refrigerante.

RIATTACCO

1 Effettuare l'attraversamento del tubo di collegamento nel muro (diametro minimo 50 mm).
2 Rimuovere i tappi di protezione dalle estremità dei tubi del refrigerante.
3 Ricollegare i tubi del refrigerante rispettando i marchi di riferimento (avvitare rapidamente i dadi per una tenuta ottimale), collegare di nuovo il tubo dell'acqua ed il cavo elettrico.
4 Riapplicare il materiale isolante intorno ai raccordi ed ai tubi.
5 Chiudere il coperchio dell'alloggiamento del raccordo rapido 12.
6 Riporre le protezione 18 in luogo sicuro.

ATTENZIONE

• L'apparecchio non deve rimanere troppo a lungo con l'unità esterna split scollegata; tale condizione può causare la perdita, non percepibile, di gas refrigerante. Lo stacco delle unità deve essere effettuato solo se non se ne può fare a meno.
• Dopo aver allacciato i tubi del freddo controllare che siano adeguatamente isolati. Se il grado di coibenza lascia a desiderare non è da escludere il rischio di danneggiamenti causati dall'acqua di condensa!
• Per non danneggiare l'apparecchio, metterlo in funzione solo se le due unità sono accoppiate.

H PULIZIA

IMPORTANTE

Spegnere l'unità ed estrarre la spina dalla presa prima di pulire l'apparecchio o i filtri o prima di sostituire i filtri.

Pulire la superficie esterna del climatizzatore con un panno morbido ed umido. Non usare agenti chimici aggressivi, benzina, detergenti o alter soluzioni per la pulizia. Per la manutenzione dei filtri, cfr. capitolo D "Filtro dell'aria".

AVVERTENZA

Non usare mai il condizionatore senza il filtro di garza.

| PER RIPORRE L'APPARECCHIO

1 Svuotare il serbatoio dell'acqua (vedi il capitolo F)
2 Pulire il filtro e rimetterlo a posto (vedi anche il capitolo D).
3 L'unità va tenuta per alcune ore in modalità di ricircolo aria per consentire alle superfici interne di asciugarsi completamente.
4 Il cavo di alimentazione va custodito nel vano appositamente riservato a tale scopo; l'apparecchio va riposto al riparato dalla polvere e dall'umidità e fuori dalla portata dei bambini.
5 Mantenere le due unità collegate anche dopo aver riposto l'apparecchio.

Guasto Causa Soluzione
L'apparecchio non funziona	Senza alimentazione elettrica	Collegarlo ad una presa funzionante ed accenderlo
	IL LED del serbatoio dell'acqua è acceso ⚠️	Svuotare il serbatoio dell'acqua (fare riferimento al capitolo F)
L'apparecchio non sembra in grado di eseguire le sue funzioni	Esposto alla luce diretta del sole Chiudere le tende
	Finestre o porte aperte, sovraffollamento di persone, presenza di una fonte di calore nella stanza	Chiudere le porte e/o le finestre o mettere in funzione un climatizzatore supplementare
	Filtro sporco Pulirlo o sostituirlo
	Presa o uscita dell'aria ostruita	Rimuovere la causa dell'ostruzione
	Temperatura ambiente inferiore al valore impostato	Modificare il valore della temperatura selezionato
L'apparecchio fa rumore	Non si trova su una superficie piana	Collocarlo su una superficie piana (minori vibrazioni)
Il compressore non funziona	Probabilmente è attiva la funzione di protezione antisurriscaldamento	Attendere 3 minuti, fino a quando la temperatura si è abbassata, e riaccendere l'apparecchio

Non provare mai a riparare o smontare da soli il climatizzatore. Le riparazioni eseguite da persone incompetenti possono invalidare la garanzia e possono causare lesioni alla persona.

K GARANZIA

Il condizionatore d'aria ha una garanzia di 24 mesi dalla data d'acquisto. Entro questo periodo vengono riparati gratuitamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esplicitamente tutte le altre richieste di risarcimento, compresi danni derivanti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la proroga della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate modifiche all'apparecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti soggette a normale usura, quali il filtro.
5. La garanzia vale unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora l'apparecchio non sia stato modificato.

6. La garanzia non è valida in caso di danno sorto in seguito ad operazioni che non sono descritte in questo manuale o in seguito a negligenza.

7. Le spese di spedizione ed i rischi che la spedizione del apparecchio o delle parti comporta sono sempre a carico dell'acquirente.

8. I versamenti e/o le perdite di refrigerante a causa di collegamento o scollegamento delle unità effettuati in modo non appropriato o senza la dovuta competenza, non rientrano nei difetti che danno diritto all'applicazione della garanzia sul prodotto.

Per prevenire costi inutili, si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, rivolgersi al rivenditore di fiducia per la riparazione del condizionatore d'aria.

L DATI TECNICI

Modello		TPX 32
Potenza frigorifera* W 3200
TABELLA ENERGETICA		D
Indice EER* / C.O.P.		2,6
Potenza assorbita W 1200
Corrente nominale A 6,1
Tensione di allacciamento V/Hz/PH 220 – 240 / 50 / 1
Portata aria max (unità interna)	m^3/h	450
Deumidificazione max ** L/24h 48
Indicato fino a	m^3	100
Refrigerante tipo/gr R407C / 660
Gamma di riscaldamento	°C	16 - 32
Livello sonoro unità interna	dB	58
Livello sonoro unità esterna	dB	60
Dimensioni unità interna (L x P x A)	mm	530 x 360 x 900
Dimensioni unità esterna (L x P xA)	mm	440 x 300 x 480
Peso unità interna kg 36
Peso unità esterna kg 13
Tipo di compressore		Rotativo
Velocità ventilatore		3
Lunghezza tubo flessibile	m	2,5
Protezione IP unità interna		IP 20
Protezione IP unità esterna		IP 24

* conforme a EN14511
** misurata a 32 °C e 80% UR

Gli elettrodomestici e gli apparecchi elettrici fuori uso non devono essere smaltiti come rifiuti domestici. Utilizzare gli appositi centri di consegna e riciclaggio, se disponibili. Rivolgersi alle autorità locali o ai punti di vendita per le infomazioni del caso.
