MANUALE UTENTE R223C TECTRO

Resistencia con filamento parte

G MANTENIMIENTO

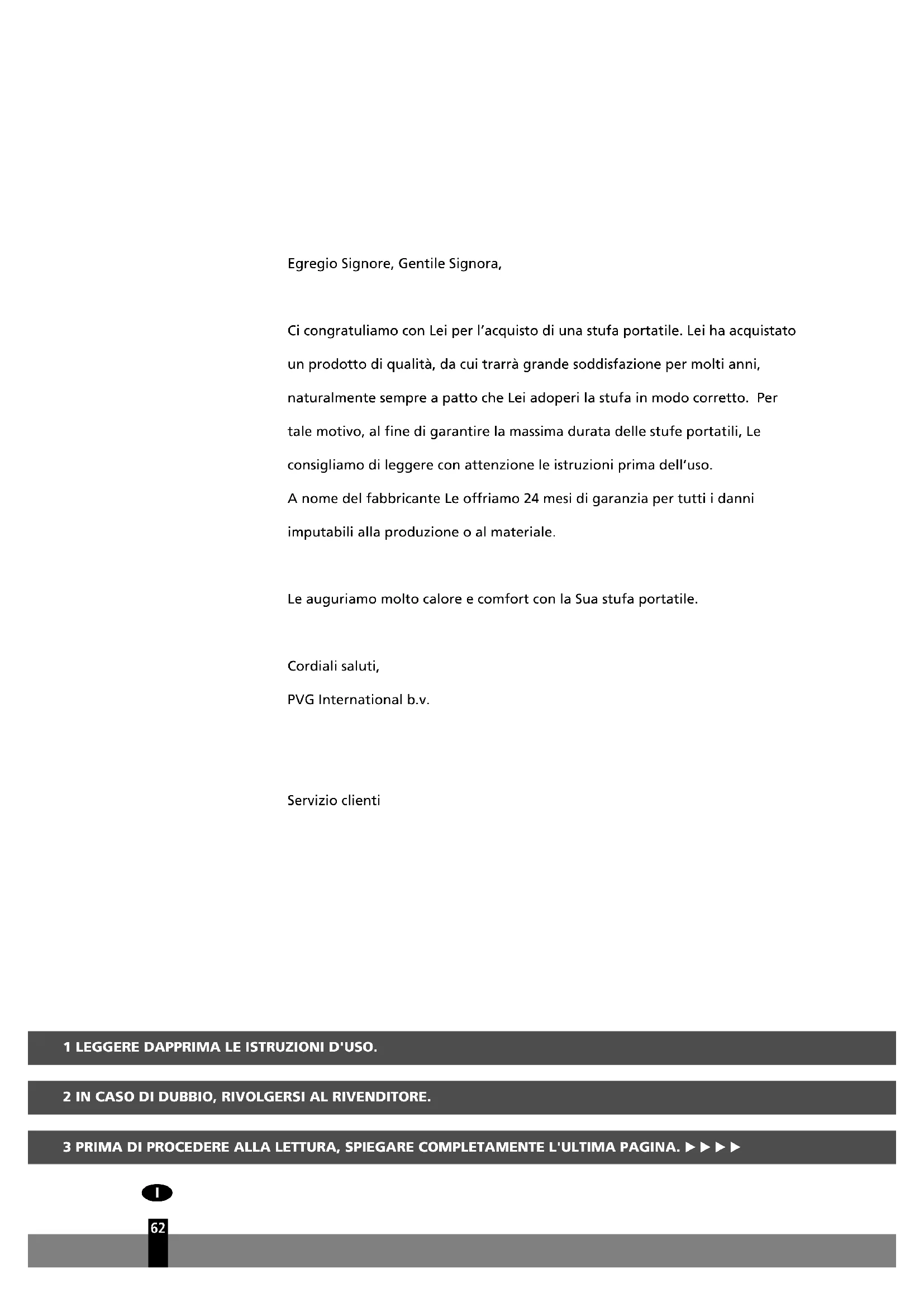

Ci congratuliamo con Lei per l'acquisto di una stufa portatile. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a fatto che Lei adoperi la stufa in modo corretto. Pertale motivo, al fine di garantire la massima durata delle stufe portatili, Le consigliamo di leggere conattenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i anni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua stufa portatile.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONISULL'USOGENERALE

Qui di seguito vengono descritte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 9 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura H).
3 Porre le batterie dello scomparto 12 (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione 4 sua in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola 2 a destra fino a che non si ferma; premere lentamente il pulsante 3 per accendere la stufa (cfr. capitolo C, fig. J e K).
6 Dop o'accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D).
7 Spegnere la stufa (cfr. capitolo E).

• La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Extra o Zibro Kristal, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi èpiùtraccia del vecchio combustibile

COMPONENTI PRINCIPALI

Pulsante di spegnimento
Manopola
Pulsante di accensione
4 Camera di combustione
5 Maniglia della camera di combustione
6 Indicatore del combustible
Griglia
Sportellino del serbatoio estraiabile
9 Serbatoio estraibile
10 Indicatore del combustible nel serbatoio estrabile
10 Resistenza di accensione
12 Scomparto delle batterie
13 Sistema di controllo della qualità dell'aria

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Questa stufa è dotata di un sistema di controllo della qualità dell'aria ③. Nel caso in cui il locale dove viene utilizzata la stufa si troppo piccolo o non sufficientemente aerato, l'apparecchio si spegne automaticamente. Per un riscaldamento confortevole e sicuro, assicurarsi che ci sa ventilazione sufficiente.

Nota: per evitare che la stufa si spenga improvisamente durante il funzionamento, si consiglia di tenere una finestra o una porta leggermente aperta.

Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre après leggermente una finestra o una porta (± 2,5cm) . Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. Non usare la stufa portatile in cantine o altri spazi sotterranei.

IL "SAFE TOP"

La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. InQLI, la parte della stufa. Attenzione: il tettuccio diventa più molto caldo.

Evitare dunque agli contatto con il tettuccio e la griglia.

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供tevole della stufa.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Extra o Zibro Kristal, che assicurata una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:

accumulo eccessivo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e conforte-vole della stufa.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

Questo tappodi
trasporto si trovava nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con cura!

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

un tappo per il trasporto
le istruzioni d'uso

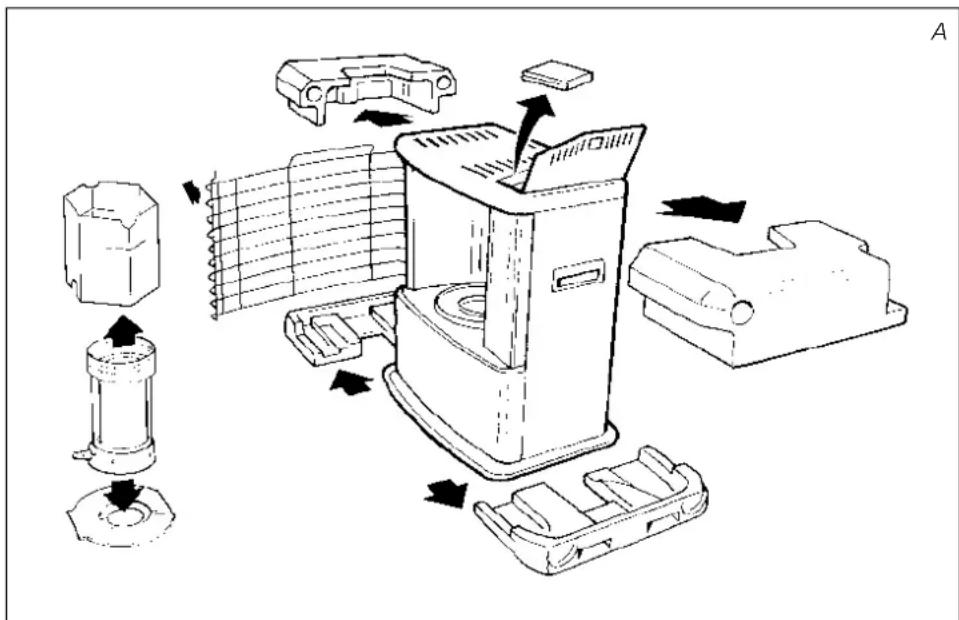

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
Rimuovere il materiale d'imballaggio che protege la camera di combustione, facendo una lieve pressione verso il basso (fig. C).
Estrarre la camera di combustione alla stufa e rimuovere il materiale d'imballaggio sottostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se più essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Aprire il coperchio del serbatoio estraibile e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come indicato nel capitolo B.
4 Porre le batterie nell'apposto scomparto sul lato posteriore della stufa (fig. F). Fare attentione ai poli + e -. è meglio utilizzato batterie alcaline nuove (4x lavorato D).
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora Questa non sua in bolla. Non cercare di correggere la posizione mettendo molto la stufa libri o altri materiale.
6 Adesso la stufa è pronta per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estrabile nelle spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.
2 Apire il coperchio 8 ed estrarre il serbatoio 9 alla stufa (fig. G). Attenzione: il serbatoio più gocciolare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo.

0

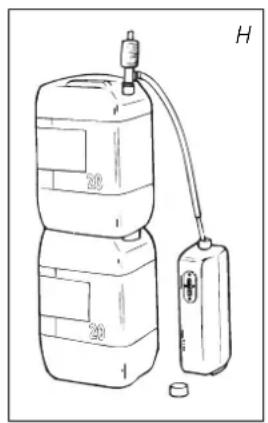

3 Prendere la pompa a sifone per il combustibile ed insere il tubo liscio, più rigido, nella latta. Assicurarsi che esta sa più in alto rispetto al serbatoio estrabile (fig. H). Il tubo flessibile nervato deve essere inserto nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, sino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig. l).Se questo è piano, interrompere il rifornimento svitando (verso sinistra) la manopola sopra la pompa.Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile più presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio. Asciugare eventuali trace di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

CACCENSIONDELLASTUFA

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estrabile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche dello che la stufa ha bruciato fino a vuotarsi e dello sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile.

Accendere sempre la stufa con l'ausilio della resistenza di accensione 1. Non usare mai fiammiferi o un ascendino.

Compiere le seguenti operazioni:

1 Accendere la stufa girando la manopola 2 a destra (fig. J). Esercitando una leggera pressione il regolatore cui è essere girato ulteriormente; il regolatore torna da se alla posizione originale.
2 Premere il pulsante di accensione (fig. K), eser citando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione, rilasciare il pulsante dell'accensione.

Se la stufa non riesce a stare accesa, significa che le batterie devono essere sostituite. É meglio utilizzato batterie alcaline nuove (4x lavorato D).

Quando la stufa è nuova, la manopola non è bloccata, per cui prima di portare lo stoppino nella posizione giusta per l'accensione (capitolo C), girare tutte la manopola (fig. L) in senso anti-orario.

Dopo l'accensione della stufa controllingare sempre che la camera di combustione 4 sua nella posizione corretta, spostandola con la maniglia leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenire alla intoppi. Se la camera di combustione non si trovava nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene. Una fiamma troppo alla cui provocare fumo e fuliggine, perché una fiamma troppo Bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui vide re il limite minimo e massimo della fiamma (fig. O). La fiamma cui esser leggermente regolata con il manopola ±b (fig. L).

Le cause di una fiamma troppo bassa possono essere le seguenti:

combustible insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (apire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostituire

lo stoppino: cfr capitolo L)

Se il locale non è sufficientemente aerato, la stufa si spegne automaticamente.
Dopo aver aerato l'ambiente (p.es.rgyzdon un po di più una porta o una finestra) si può riaccendere la stufa.

Questa stufa è equipaggiate con un sistema di sicurezza che spegne la stufa dal momento che il serbatoio viene estratto. Per accendre la stufa rimetre il serbatoio al suoposto e seguire l'istruzioni in capitolo C.

ESPEGNIMENTO DELLA STUFA

Premete il pulsante di spegnimento 1. Dopo un po'la fiamma si spegne (fig. M).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installare correttamente nella scomparto. Controllare (fig. F).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dopo aver installato il serbatoio estrabile pieno, attendere 30 minuti prima di procedere all'accensione.
Il pulsante di accensione 3 è stato premuto con troppa forza verso il basso. Premere con meno forza (capitolo C).
La resistenza di accensione 1 e interrotta. Consultare il rivenditore della stufa.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

La camera di combustione 4 non è stata installata correttamente.

Correggerne la posizione con la maniglia ⑤, fino a spostarla fácilmente verso sinistra e verso destra.

Il combustibile è vecchio.

Cominciare agli stagione fredda con nuovo combustibile.

Si fa uso del combustibile sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

All'interno della stufa si ha un accumulo di polvere.

Rivolgersi al rivenditore.

L'altezza dello stoppino non è stata regolata.

Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estraiabile è vuoto. Cfr. il capitolo B.
Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo G). Usare il combustibile giusto.
Si fa uso di combustibile vecchio.

Comincaregni stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso.
Rivolgersi al rivenditore.
Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile.
Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
Si fa uso di combustibile vecchio o del tipo sbagliato.
Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Il locale non ha una ventilazione sufficiente. Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Lo stoppino è troppo alto.

Rivolgersi al rivenditore.

G LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo tre le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostuite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

La resistenza di accensione dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è rotto, occorre sostituire la resistenza di accensione.

3. LO STOPPINO

Per prolongare la durata dello stoppino, soprattutto quando si nota che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Cosi facendo può darsi che la stufa faccia cattivo odore; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 12 e conservare in un luogo asciutto.
5 Pulire il filtro (cfr. capitolo G).
6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

tppo per il trasporto

TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑨ alla stufa e rimuovere il filtro del combustibile (fig. N). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. O) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

J SPECIFICHE

Accensione elettrica Dimensioni (mm) larghezza 428
Combustibile petrolio (con piasta inferiore) profondità 295
Capacità (kW)*	2,20		altezza 453
Spazio riscaldabile (m³)**	35-80 Accessori	tappo per il trasporto
Consumo di combustibile (l/ora)*	0,229 Batterie necessarie	4x LR20, MN 1300
Consumo di combustibile (g/ora)*	183	1,5V, size D
Autonomia (ora)*	17,5 Tipo di stoppino	F
Capacità serbatoio estrabile (litri)	4,0
Peso (kg)	7,5

• Con regolazione al massimo ** valori riportati sono indicativi

K CONDIZI

La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitoamente. Le condizioni sono le seguenti:

1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei dati, compreso il rimborso di dati sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.

5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia daprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje leggermente infiammabili sono portare ad una combustione non controllabile, con fiamme pericolose come consegenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirlà di combustibile e non eseguire la manutenzione.

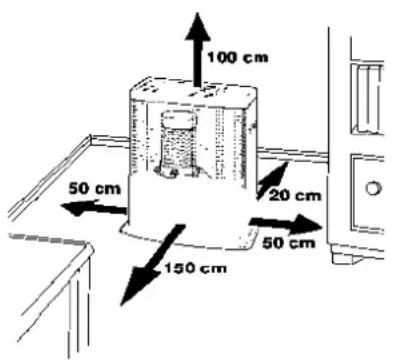

3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi. Non si avr a una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o evapori pericolosi (ad esempio, gas di scarico o evapori di vernici).
9 La griglia della stufa diventa calda. Non coprire la stufa (pericolo di incendio).
10 Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto.
3 Sollevare la griglia dall'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).
8 Togliere la vite dal pernio tendendo fermo il supporto, dopodiché rimuoverlo.
9 Girare completeness il pernio in senso orario e togliere l'anello porta stoppino (stoppino compreso).
10 Sollevare l'anello porta stoppino e toglierlo dal camino d'aspirazione.
11 Comprimere lo stoppino per liberarlo dai tre puncti di incoraggio e sfilarlo dall'anello porta stoppino. Indossare i guanti e assicurarsi di avere a portata di mano un recipientte doveMETTERe lo stoppino vecchio.

12 Reinserire lo stoppino nell'anello porta stoppino rispetto il giusto verso indicato sullo stoppino stesso.
13 Inserire l'anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l'incavo dell'anello porta stoppino alla parte di destra e girare il pernio completamente a sinistra.
14 Inserire il supporto e riavvitare la vite che tiene fermo il permio.
15 Rimettere aosto il piano di combustione.
16 Avvitare gradualmente i galletti seguendo una sequenza a croce (1-3-2-4).
17 Inserire di nuovo la manopola nella sua sede. Ruotare la manopola completeness versus destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controlo. Se lo stoppino non si abbassa completeness, non è stato montato bene nel suo meccanismo. In quello caso la procedura deve essere ripetuta a partire dal n° 12. Sfilare la manopola alla stufa.
18 Rimettere al suoippo il mantello e riavvitare le tre viti. Rimettere aippo la manopola e poi la camera di combustione. Controllare che quest'ultima sia in posizione verticale, prendenda alla maniglia della camera di combustione e muovendola verso destra e sinistra. Chiudere la griglia.
19 Rimettere al suo posto il serbatoio piano e riporre le batterie nell'apposto vano (fare attenzione ai poli + e-). Dop o aver rimesso a posto il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.
