MANUAL DE USUARIO R223C TECTRO

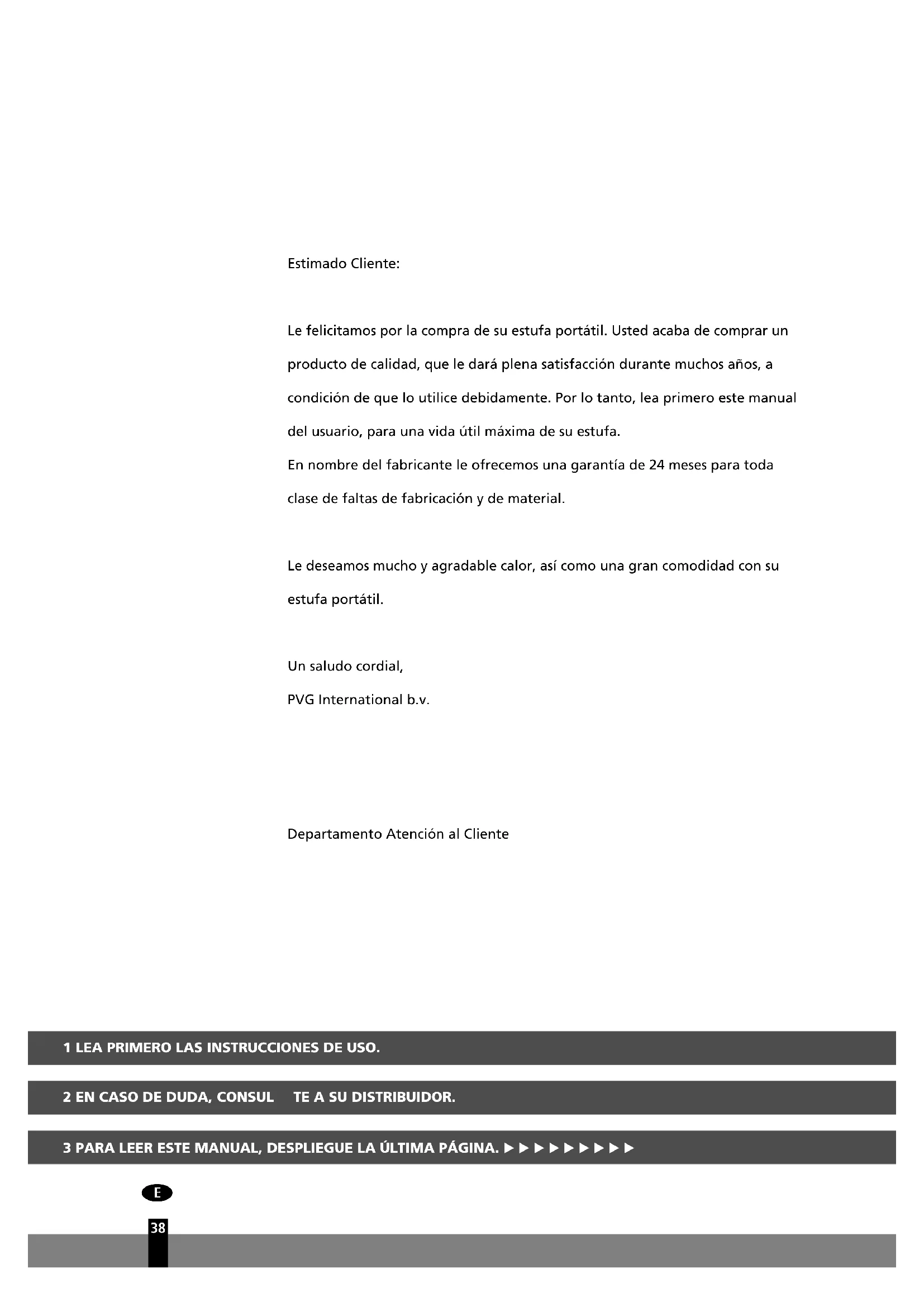

Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un producto de calidad, que le daráplenasatisfacción durante muchos años, a condidión de que lo utilizes debidamente. Por lo tanto, lea primero estemanual del usuario, para una vidautilmaxima de su estufa.
En nombre del fabricante le-ofrecemos una garantia de 24 meSES para toda
clase de faltas de fabricacion y de material.
Le desamos mucho y agradable calor, asi como una gran comodidad con su estufa portátil.
Un salute cordial,
PVG International b.v.
Departamento Atencional CLIENTE
1 LEA PRIMERO LAS INSTRUCCIONES DE USO.
2 EN CASO DE DUDA, CONSUL TE A SU DISTRIBUTOR.
3 PARA LEER Este MANUAL, DESPIEGUE LA ULTIMA PÁGINA.
E
38
EL USO A GRANDES RASGOS
Estos son a grandes rasgos los pasos a seguir para la UTILIZATION de su estufa portátil. Para su correcta UTILIZATION, le remitimos al MANUAL (pag. 41 y siguidentes).
1 Retire todo el material de embalaje (vea capitulo A, fig. A).
2 Llene el deposito extraíble y espere 30 horas antes de encender la estufa (vea capítulo B, fig. H).
3 Coloque las pilas en su alojamento (vea capitulo A, fig. F).
4 Asegürese de que laámara de combustión 4 está en posición recta (vea capítulo A, fig. E).
5 Encienda la estufa, girando el botón yhawkía la derecha hasta el tope y seguidamente oprima con cuidado el botón del encendido (vea capitulo C, fig. J y K).
6 Después de encender la estufa, se debe esperar entre 10 y 15 horas para comprobar que la estufa está funciona como correctamente (vea capitulo D).
7 Apague la estufa (vea capitulo E).
- La primera vez que encienda su estufa, desprenderá un olor a "nuevo".
- Guarde el combustible en un lugar fresco y oscuro.
- El combustible envejece. Comience cada otoño con nuevo combustible.
- Si Usted utilizes Zibro Extra o Zibro Kristal, tiene la calidad de hacer uso del combustible apropiado. Le acontejos Zibro Extra o Zibro Kristal por su alta calidad constante en todas y cada una de sus garrafas.
- En caso que cambie de tipo de combustible, deben asegurarse primero que la estufa ha consumido todo el combustible presente.
PIEZAS IMPORTANTES
Botón de apagado
Botón regulator
3 Botón de encendido
4 Camara de combustión
5 Asa de la cármara de combustión
Indicador del combustible
7 Rejilla
Tapa del deposito
9 Depósito extraible
Indicator del combustible en el deposito extraible
10 Resistencia
12 Alojamento de pilas
13 Sistema de control de calidad del aire
LO QUE DEBE SABER PREVIAMENTE
VENTILAR SIEMPRE SUFICIENTEMENTE
La estufa está equipada con un sistema de control de calidad del aire ⑨. La estufa se apaga automatistically cuando la ventilacion del lugar es insufiente, o cuando se usa la estufa en un lugar demasiado微量元素. Para Obtener una temperatura agradable y segura, verifique que haya suficiente ventilacion en el lugar.
Nota: Para evaporar que la estufa se apague inesperadamente, le recomendamosdeferarentriesabiertauna puerta ounaventana
Para todos los modelos y para poder usar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es besoino un espacio minimo (vea capítulo J). Si el espacio en cuestion es más(PCO)que el indicado,debársiempreentriesbriruna puerta oventana (± 2,5cm) .Aconsejamos lo mesmo en el caso de ser una habitacion muy aislada o que este protegida contra las corrientes de aire y/o a una alta de 1500 metros.No utilise su estufa en sotanos ni enothers espacios subterraneos.
CUBIERTA DE SEGURIDAD
Junto con la estufa se proporciona una cubierta de seguidad. Este macanismo.
hace disminuir la temperatura en la tapa superior de la estufa. De esta manera, el
riesgo de sufir algo ndo al tocar accidentalmente la tapa superior disminuye
considerablemente. No obstarve, teng aIELDa que la tapa superior estara caliente enequalier caso.
Evite提供优质 contacto con la tapa superior y con la rejilla.
Solamente el combustible apropiado le garantiza un uso seguro, eficaz y comafo de su estufa.
EL COMBUSTIBLE APROPIADO
Su estuña está disénada para quemar parafina liquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Extra o Zibro Kristal. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior pueda conducir a:
excesiva adherencia de alquitrán en la mecha
- una combustión incomplete
- una reduccion en la durabilidad de la estufa
la formación de homo y/o malos olores
residuos en la rejilla o en el revestimiento
El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y como de su estufa.
Consulte sempre al distribuidor más cercano sobre el combustible apropiado para su estufa.
Este tapón de transporte
(amarillo) lo encontrará
dontro de la caja.
Solamente con este
tapon podra transporte
su estufasinproblemas.
Por consiguiente,
guardebo bien!
A INSTALACION DE LA ESTUFA
Extraiga de la caja con cuidado la estufay y controle el contenido.
Además de la estufa, la caja debe contener:
un tapón de transporte
el presente manual del usuario
Guarde la caja y el material de embalaje (fig. A) para almacenar o transporte la estufa.

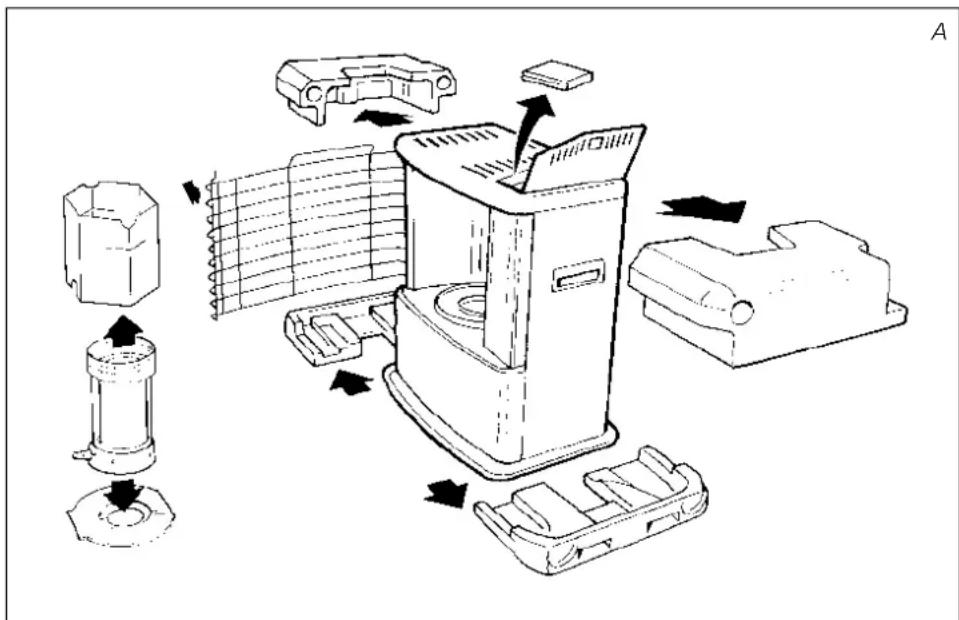

2 Quite el material de embalaje:
Abra la rejilla, levantandola con cuidado (fig. B).
Tire de cada extremo del embalaje hacía afuera y ligeramente hacía bajo (fig.C).
- Extraíga el quemador y el embalaje que está situado bajo del quemador (fig.D).
Vuelva a colocar el quemador en su situ. Está colocado correctamente si, cogiendolo por la espiral ⑤, se pueda girar fácilmente hacer la izquierda y la derecha. Cierre la rejilla.
Levante la tapa del deposito y quite el carton.
3 Llene el deposito extraible, siguiendo las instrucciones del capitulo B.
4 Coloque las pilas en su alojamento 12 situado en la parte posterior de la estufa (fig. F). Observe los polos + y-. Se recomienda usar pilas alcalinas新品as (4 unidades, tiempo D).

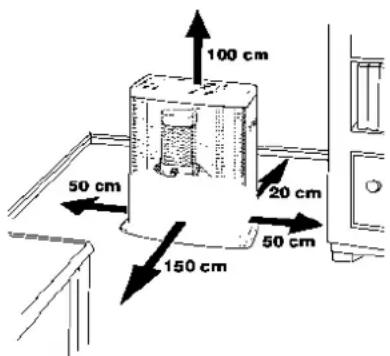

El suejo debe ser solid y nivelado, compruébelo. Desplace la estufa si no está bien nivelada. No intente corregir esta posicón, colocando libros u otros objetos debajo.
6 Su estufa está ahora lista para su uso.
B LLENAR DE COMBUSTIBLE
No llene nunca el deposito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda como sigue:
1 Asegürese de que la estufa está apagada.
2 Abra la tapa y extraiga el deposito extraible de la estufa (fig. G). Atencion: el deposito suepe gotear algo. Ponga el deposito extraible en el suelo (tapon hacia arriba) y desenosque.

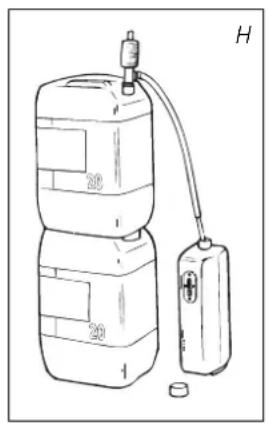

3 Tome la bomba manual de combustible e introduzca el tubo liso, más rigido en el bidón, procurando que esteultimate esté colocado más alto que el deposito extraíble (fig. H). Introduzca la goma flexible ranurada en el orificio del deposito extraíble.
4 Apriete el botón superior de la bomba (girándolo hacía la derecha).
5 Comprimase algumas vezes la bomba, hasta que el combustible comience aunar en el deposito extraible. Una vez que este suceda, ya no hace faltacomprimir más la bomba.
6 Durante la operation de llenado, no deje de vigilar el indicator del combustible del deposito extraíble (fig. 1). Si está lleno, cese dellenar aflojando el botón superior de la bomba (hacia la izquierda). Nunca llene el deposito hasta el tope, sobre todo cuando el combustible está muy frió (el combustible se dilata por el calor).
7 Deje que el combustible presente en la bomba se vacie en el deposito y retire laquia con cuidado. Cierre el deposito, enroscando el tapón cautadosamente. Limpie eventuales gotas de combustible que hayan PODido caer.
8 Controle si el tapón del deposito está en posición recta y debidamente apltado. Coloque el deposito extraíble de nuevo en la estufa. Cierre la tapsa.
C Encender LA ESTUFA
Al principio, una estufa nuevo despende siempre algo nolor. Por consiguiente, asegurese de que haya ventilacion suplementaria.
Si Usted utilizes la estufa por primera vez, après de haber colocado el deposito extraíble lleno de combustible, espere minimounos 30 Minutes antes de encenderla. De esta forma, la mecha podra absorber el combustible. Haga lo mesmo despues de que la estufa haya consumido todo el combustible y afterwards deponer una nuevo mecha.
Antes de encender la estufa, mire sempre el indicator de combustible 6 para comprobar si en el deposito extraible queda suficiente combustible.
Encienda la estufa siempre con la resistencia 1.
Gire el regulador ② hacía la derecha hasta alcanzar el tope (fig. J). Aplicando cierta presión, podra girarlo algo más; sin embargo, volverá automatistically a su posición tope.
2 Oprima el botón del encendido (fig. K) sin ejercer fuerza. En cuando se aparece una llama en la camara de combustión, suele el botón.
Si al encender la estufa, este se apaga casi de inmediato, devera sustituir las pilas.
Se recomienda usar pilas alcalinas cuales (4 unidades, tiempo D).
Aúnque se ha utilisé la estufa的一些次 el mando regulator no se queda fácil en su posición.
Gire el mando regulador (fig. L) totalmente hacía la izquierda. Posterioramente, para encender la estufa, gire el mando regulador totalmente hacía la derecha (capitulo C).
Antes de encender la estufa, contrôle siempre si la CAMERA de combustión 4 está bien recta, moviendola conridge del asa 5 un poco a la izquierda y derecha (fig. E). Este se efectuará sin ninguna dificultad. Si la CAMERA de combustión está desnivelada, se producirian humos y hollín.
D LA COM BUSTION DE LA ESTU FA
Después de encender la estufa, se debe esperar entre 10 y 15 horas para comprobar que la estufa está funcionacorrectamente. Sólo entonces se pode comprobar si la estufa quema debidamente. Una llama demasiado alta puede provocar la formación de humos y hollín,@m间隙 que una llama demasiado bajo entraña la formación de malos olores. En la page n contigua a la hoja desplegable viene indicada la.altura maximizinga y minima de la llama (fig. O). La llama pueda ser regulada un poco con el botón regulator ② (fig.L).
Las posibles causas de una llama demasiado bajo son:
escaso combustible (llene el deposito)
combustible de mala calidad (consulte a su distribuidor)
insufiente ventilacion (entreabra una puerta o ventana)
desgaste de la mecha (cambiarmecha, capitulo L)
Si no hay ventilacion suficiente en el lugar, la estufa se apaga automatamente. Una vez se mejores la ventilacion del lugar (p.ej. abriendo un poco una puerta o una ventana) podra poder aponerse en functionamento la estufa.
Esta estufa está equipada con un sistema de seguridad que genera que la estufa se apague cuando el deposito de combustible no está(puesto. Para que su estufa arranque other vez,coloque el deposito y consulte el manual de instrucciones capitulo C.
Pulse el botón de apagado ①. La llama se apagará automatistically (fig. M).
Si的结果a impossible resolver un fallo siguiendo las instrucciones dadas a continuación, consulte a su distribuidor.
NO SE LOGRA ENCENDER LA ESTUFA.
Las pilas no estan correctamente colocadas en su alojamento.
Controler (fig. F).
Las pilas ya no tienen la suficiente potencia para realizar el encendido
Cambiar las pilas (fig. F).
La estufa ha consumido todo el combustible o bien la mecha ha sidoambiada.
Después de colocar el deposito extraible Ileno, esperar 30 Minutes para encender la estufa.
Usted oprime la palanca del encendido hacía abajo con demasiada fuerza.
Oprimir con menos fuerza (capitulo C).
El filamento de la resistencia de encendido 1 está partido.
Consulte a su distribuidor.
LLAMA INESTABLE Y/U HOLLIN Y/U OLR.
La lácama de combustión no está colocada de forma correcta.
Póngala recta con el asa ⑤, hasta que logre moverla más fácilmente hacía la izquierda y derecha.
Usted utilizes un combustible envejecido.
Comience cada otoño con nuevo combustible.
No ponga nunca el combustible en un lugar expuesto al sol.
Usted utilizes un combustible inadecido.
Vea EL COMBUSTIBLE APROPIADO (capitulo 'Lo que previamente deben saber').
Se ha acumulado polvo en la base de la estufa.
Consulte a su distribuidor.
Laaltitude de la mecha no es la correcta.
Consulte a su distribuidor.
LA ESTUFA SE APAGA LENTAMENTE.
El deposto extraible está vacio.
Vea capitulo B.
El deposito inferior contiene agua.
Consulte a su distribuidor.
La parte superior de la mecha se ha endurecido o Tiene humedad.
Deje que la estufa queme todo el combustible. Use un combustible adecuado.
Usted utilizes combustible envejecido.
Comience cada otoño con nuevo combustible.
LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA.
La mecha está demasiado bajo.
Consulte a su distribuidor.
Antes de rellenar el deposito la estufa había consumido casi todo el combustible.
Después de colocar el deposito extraíble lleno, esperar 30 Minutes para encender la estuña.
Usted utilizes combustible viejo o inadecido.
Vea EL COMBUSTIBLE APROPIADO (capitulo 'Lo que previamente deben saber').
No hay suficiente ventilacion en la habitacion.
Abra un momento una puerta o ventsa de par en par, y antes déjela erreabierta.
LA ESTUFA QUEMA DEMASIADO FUERTE.
Usted utilizes un combustible inadeado yblemado volatil.
Vea EL COMBUSTIBLE APROPIADO (capitulo 'Lo que previamente deben saber').
La mecha está demasiado alta.
Consulte a su distribuidor.
Su estufa requiere poco mantenimiento. Lo que si es importante es que quite el polvo y las manchas a tiempo con unayo humedo, ya que si no podrián formarse manchas permanentes. Normalmente, tan solo tres piezas estar sometidas a desgaste:
1. LAS PILAS
Estas las能把onian Usted mesmo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeiros Residuos Químicos.
2. LA RESISTENCIA
La resistencia durará más tiempo si la estufa es encendida correctamente. Cambie las pilas a su.defindo tiempo y procure no oprimir el botón del encendido condemasiada fuerza. Si el filamento incandescende se ha partido, deben ser sustituida la resistencia por una nuevo.
3. LA MECHA
Para prolongar la vida úlil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda asi cuando observe que la llama quede mas bajo. Cuando consuma todo el combustible, la estufa despedirá cierto olor,reason por la cui recomendamos lo haga fuera del espacio habitable.
No extraiga Ustedismo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor.
Antes de efectuarrialquier revision,deje que la estufa se enfrie.
HALMACENAMIENTO (fin del inviero)
Llegado el fin del invierno, le recomendamos que antes de guardarla,cede que la estufa queme todo el combustible existente en el deposito. Para este fin, siga las instrucciones siguientes:
1 Encienda la estufa fuera del espacio habitable ycede que todo el combustible se queme.
2 Deje que la estufa se enfrie.
Tapón de transporte
3 Limpie la estufa con un paño humedo y sequela con un paño seco.
4 Extraiga las pilas de la estufa y guardelas en un lugar seco.
5 Limpiar el filtro de combustible (Vea capitulo G).
6 Guarde la estufa protegida del polvo, si es possible en su embalaje original. El combustible que ha sobrado no lo可以选择 usar en el invierno proxieso. Por lo tanto, consumalo. No obstarve, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con disrespect aPEGUEiros residuos quimicos. Enequalquier caso, comience el proximo invierno con combustible nuevo. Si vuela aesar la estufa de nuevo, siga;nuevamente las instrucciones (a partir del capitulo A).
TRANSPORTE
Para registrar que la estufa pierda combustible durante el transporte, se debenizarlerasignantesprecauaciones:
1 Deje enfiar la estufa.
Saque el deposito extraible de la estufa y retire el filtro del combustible (fig. N). Este puede goear un poco;onga un paño a mano. Guarde el filtro y el deposito extraible fauna de la estufa.
3 Coloque el tapón de transporte en el lugar del filtro del combustible (fig. O) y的概率 bien y coloque nuevomente el deposito extraible en su posión.
4 Transporte la estufa siempre en posicion vertical.
J ESPE CIFICA CIONE S TECN ICAS
| Encendido electrico Dimensiones (mm) ancho | 428 | |||
| Combustible | parafina | (place de base incl.) | profundo | 295 |
| Capacidad (kW)* | 2,20 | alto | 453 | |
| Volumen apropiado del espacio (m3)** | 35-80 Accesorios | tapón de transporte | ||
| Consumo de combustible (l/hora)* | 0,229 Pilas | 4x LR20, MN 1300 | ||
| Consumo de combustible (g/hora)* | 183 | 1,5V, size D | ||
| Duración de combustión por depóstito (hora)17,5 | Tipo de mecha | F | ||
| Contenido depóstito extraíble (litros) | 4,0 | |||
| Peso (kg) | 7,5 | |||
- En caso de estar en posicion maxima ** Estos values son a titre indicativo
K CONDICIONES DE GARANTIA
Su estufa está cubierta por una garantía de 24 días, a partir de la Fecha de compra. Durante este periodo, todos los defectos de material o de fabricación serán reparados sin coste algo. Además, se aplican las siguientes reglas:
1 No asumimos nunca responsabilidad porthers daños, incluido daños indirectos.
2 La reparación o el recambio de piezas efectuado dentro del periodo de garantía no da lugar a una prorroga de la misma.
3 La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros.
4 Las piezas que están susetas a desgaste normal, tales como la mecha, pilas, resistencia de encendido y la bomba manual de combustible, no está cubiertas por la garantía.
La garantía se aplicá únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna.
6 La garantía no se aplica en caso de días occasionados por manipulaciones no conforms con el manual de instructuciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluo pueda ser peligioso*, porarlo, se aconseja Zibro.
7 Los gastos de envío y los riesgos del envío de la estufa o piezas de esta, correrán en todos los casos a cargo del comprador.
- Los materiales muy inflamables - no es el caso del Zibro -, pueda conducir, por exemple, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transporte la estufa, apaguela inmediamente (vea capitulo E). En casos de emergencia puede usar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con acido carbónico o con polvo.
10 SUGERENCIAS PARA UN USO SEGURO
1 Advierta a los niños siempre de la presencia de una estufa encendida.
2 No transporte la estufa cuando está encendida o estáulton caliente, ni tampoco llenarla de combustible, ni efectuar problemas de mantenimiento.
3 Ponga el frontal de la estufa a una distancia minima de 1,5 metros de la pared, cortinas y muebles.
4 No utilise la estufa en habitaciones polvorrientas, ya que la combustion no sera optima.
5 Apague la estufa antes de partir de casa o al acostarse.
6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados paraarlo.
7 No exponga el combustible al calor o a cambio extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad).
8 Nunca utilise la estufa en lugares donte gases o vapiores nocivos能把 an estar presentes (por ej., gases de escape o vapiores de pintura).
9 La rejilla de la estufa se calienta. Al cubrir la estufa con algunos material, se create un riesgo de incendio.
10 Asegürese sempre de una ventilación suficiente.
CAMBIAR LA MECHA
LANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETAMENTE FRIA.
1 Abra la tapa del deposito extraible y sáquelo.
2 Quite las pilas.
3 Abra la rejilla, levantandola ligeramente y tirando de ella hacía delante. Extraiga el quemador de la estufa. Cierre la rejilla.
4 Quite el mando regulador de la estufa, tirando de el hacía delante.
5 Afloje los tornillos de la carca, que se encuentran en la parte inferior de laquia. Tire ligeramente de la carca hacia delante y separel o de la plac a base.
6 Quite las palomillas de la base del quemador.
7 Levante el asiento del quemador de modo que la mecha quede visible. Coloque el asiento del quemador al bajo de la estufa. (Procure que el cableado no se desprenda).
8 Quite el tornillo de la base que sostiene el soporte y, extraigalo.
9 Gire el mecanismo de la rueda hacía la derecha, hasta el final y quite el collar de la mecha.
10 Levante el collar de la mecha y sáquelo del tubo.
11 Con la mano, comprima la mecha hasta soltar los tres pivotes y separe la mecha de su collar. Procure realizar esta operación con guantes y tener un recipiente a mano para depositar la mecha usada.
12 Ponga laews mecha en el collar segun la indicacion grabada en este ultimo.
13 Coloque el collar (con su mecha) en el tubo. Posteriormente, vuelva a girar el mecanismo de la rueda hacía la derecha, hasta que suba y coloque el cuello de la mecha en la ranura.
14 Ponga el soporte, y bajo apriete el tornillo que está sujetando la base.
15 Coloque el asiento del quemador en su sitio.
16 Apriete las palomillas uniformamente con la mano.
17 Coloque el mando giratorio en su situ. Gire el mando tan a la derecha como sea posible. Presione el botón de apagado de emergencia. Compruebe que la mecha retrocede hasta su posición original. Repita este proceso viarias vezes. En el caso de que la mecha no vuelva a su posición inicial,arlo significa que no se ha colocado correctamente. En este caso, repita el proceso a partir del paso 12. Quite el mando regulator de la estufa, tirando deél hacer delante.
18 Coloque la carcasa en su posicion y ajuste los 3 tornillos. Ponga el mando regulator de la mecha y el quemador en sus respectivas posiciones. Compruebe que el quemador está bien colocado, moviendolo por su asa hacía la izquierda y derecha. Cierre la rejilla.
19 Ponga el deposito extraible lleno en su situ.
Ponga pilas en su cajetin (compruebe que los polos positivo y negativo se han colocado donde indican las MARCAS + y -). Siempre que cambie la mecha, deja transcurrir 30 horas antes de utilizing la estufa de nuevo.
Dear Sir, Madam,
Comunidad "La Alameda"
C/Aurora Boreal,19
28918 LEGANES (Madrid)
tel: +34 91 611 31 13
fax: +34 91 612 73 04
email: pvgspain@zibro.com
FRANCE
PVG France SARL
