MODE D'EMPLOI R223C TECTRO

La marque NF garantit

la qualité de cet article

suivant les normes françaises

et Règlement de certification

de l'application NF 128

CHAUFFAGES MOBILES

A COMBUSTIBLE LIQUIDE

NF 128 02/01

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTARES DEFINIES PAR LE REGLEMENT PARTICULIER DE LA MARQUE NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité
  Stabilité
• Contrôle de la teneur en NO_ dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO)
  Endurance
• Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél.: [phone]

En cas d'insatisfaction, consultez d'abord :

En France: PVG France SARL

4,Rue Jean Sibelius,B.P.185

76410 SOTTEVILLE SOUS LE VAL

Tel.: [phone] - Fax: [phone]

Si une difficulté subsistait, vous pouze écrire au LNE LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1, Rue Gaston Boisier - 75724 PARIS CEDEX 15

AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX

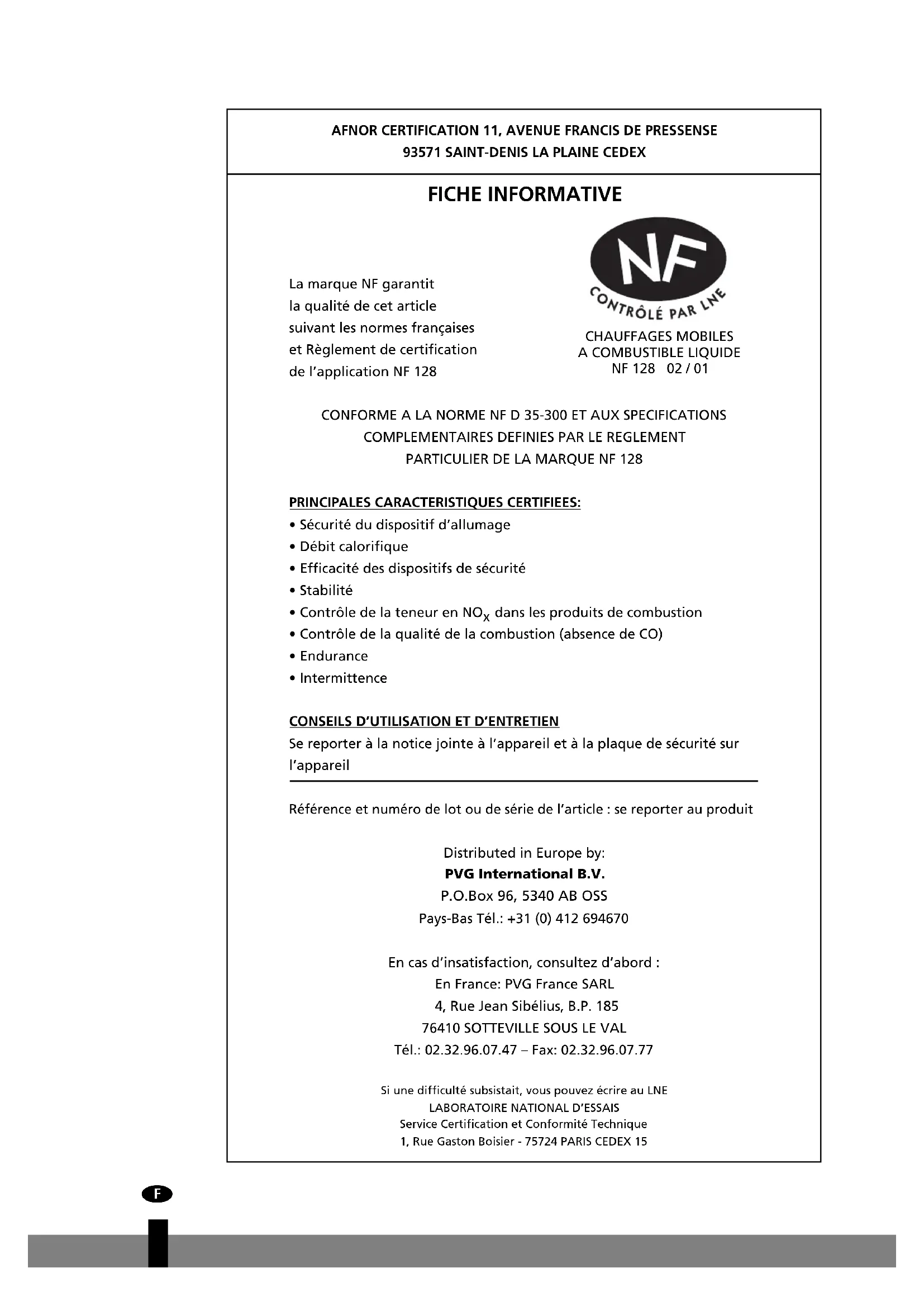

FICHE INFORMATIVE

La marque NF garantit la qualite de cet article suivant les normes francaises et Reglement de certification de I'application NF 128

NF 128 02/01

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTARES DEFINIES PAR LE REGLEMENT PARTICULIER DE LA MARQUE NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Adaption au(x) appareil(s) pour lesquels la mèche est revendiquée
• Débit calorifique pour ce(s) apparéil(s)
• Contrôle de la qualité de la combustion

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe au l'appareil et aux indications figurant sur l'emballage de la mèche.

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél.: [phone]

En cas d'insatisfaction, consultez d'abord :

En France: PVG France SARL - 4, Rue Jean Sibelius, B.P. 185

76410 SOTTEVILLE SOUS LE VAL - Tel.: [phone] - Fax:

02.32.96.07.77

Si une difficulté subsistait, vous pouvez écrire au LNE

LABORATOIRE NATIONAL D'ESSAIS

Service Certification et Conformité Technique

1, Rue Gaston Boisier - 75724 PARIS CEDEX 15

Chere Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien voulu tímoigner à notre marque enCHOISIGANT un appeareil mobile de chauffage a combustible liquide. Vous venez d'acquerir un produit de qualite, qui vous donnera entiere satisfaction durant de très nombreuses années. A condition, bien sur, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre apparieil une durée de vie optimale.

Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de comport avec votre apparéil.

Bien cordialement,

PVG International b.v.

Service-Consonmateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

F

2

L'UTILISATION

DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre apparéil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détaïl.

1 Retirez les différents emballages (voir le chapitre A, fig. A).
2 Remplissez le réservoir amovible et attendez 30 minutes avant d'allumer l'appareil (voir le chapitre B, fig. I).
3 Placez les piles dans leur logement (voir le chapitre A, fig. H).
4 Verifiez le positionnement du brûleur 4 celui-ci doit être vertical (voir le chapitre A, fig. E).
5 Allumez l'appareil en tournant à fond le bouton central 2 à droite puis en appuyant doucement sur le mécanisme d'allumage 3 (voir chapitre C, fig. J et K).
6 ÀpRES allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrcler si I'appareil fonctionne bien (voir le chapitre D).
7 Eteignez I'appareil (voir le chapitre E).

Le remplissage du réserve doit se faire (sécurité contre l'incendie):

• soit apparéil à l'arrêt,

• soit dans un autre local que celui ou est installé le chauffage,
  -dans tous les cas, l'utilisateur doit vérifier laonnefermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus.

• Voiture appeareil dégagera une odeur de 'neuf' en chauffant pour la première fois.

• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Si vous chauffez au PTX Confort ou PTX Inodore vous estes assures d'avoir un combustible de bonne qualite et conforme à l'arrete du 8/1/1998 et du 18/07/2002 relatif aux caractéristiques du combustible liquide pour apparreils mobiles de chauffage.
• Si vous changez de marque et/ou de type de petrole, vous doivent d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présente.

ÉLÉMENTS

IMPORTANT

Bouton d'extinction
Bouton central
3 Mécanisme d'allumage
4 Bruleur
Poignée du brûleur
Indicateur du combustible
Grille
Couvercle du réservoir amovible
9 Réservoir amovible
10 Jauge de combustible du réservoir amovible
Allumeur
12 Logement des piles
Systeme de contrôle de qualité d'air

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

Cet apparéil est équipé d'un système de contrôle de la qualité de l'air 18. Lorsque lapiece n'est pas suffisamment aérée ou que l' apparéil est utilisé dans une piece quiestrop petite, l' apparéil se coupera automatiquement. Pour votre comforts et visesecurité, assurez-vous que la piece ou se trouve l' apparéil, est suffisamment aérée.Remarque: Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrirune porte ou une fenêtre lorsque l' apparéil est en service.

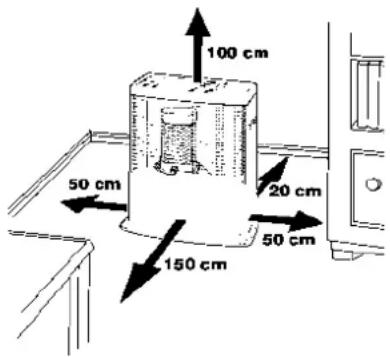

Quel que soit le modele, vous devez toujours prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la piece est plus petit que celui préconise, vous devez toujours entrebailler une fenetre ou une porte (± 2,5cm) . Il est important que chaque piece ou l'appareil est utilisé soit munie d'une entree d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice).

DESSUS TEMPER (LE 'SAFE TOP')

L'appareil de chauffage est muni d'un dessus tempéré, nommé le système 'Safe top'.

Ceci permet de diminuier la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.

Attention: le plateau supérieur et la grille devant restent chaud.

Eviter tout contact avec la grille.

Seul un combustible approprié vous garantit un usage sur et durable de votre apparéil.

Votre appeareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide conforme à l'arrete du 08/01/1998 et du 18/07/2002. L'usage de tout autre combustible est interdit. Utilisez du combustible comme le PTX Confort ou pour encore moins d'odeur du PTX Inodore. Seuls ces combustibles vous assurent une combustion propre et optimale. Reclamez-les chez vous revendeur ou consultez notre site internet pour I'adresse de nos points de ventes. Un combustible de moinsonne qualite peut se traduire par:

un depôt de carbone excessif sur la mèche
une combustion imparfaite
une réduction de la durée de vie de l'appareil
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sur et durable de votre apparéil.

Le chauffage mobile à combustible liquide est un apparéil de chauffage d'appoint, à fonctionnement intermittent.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

-d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabins de vehicules

-d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal àchauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 metres

-de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux reçvant du public (ERP) doit

faire l'objet d'une démarche reglementee. Il est imperative de se renseigner aufaravant.

Vous trouvezce bcouchon de transport separement dans le carton. Pour transporter I'appareil dans voire vehicule,utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

MANUEL

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous doivent disposer:

d'un bouchon de transport
du present manuel d'utilisation

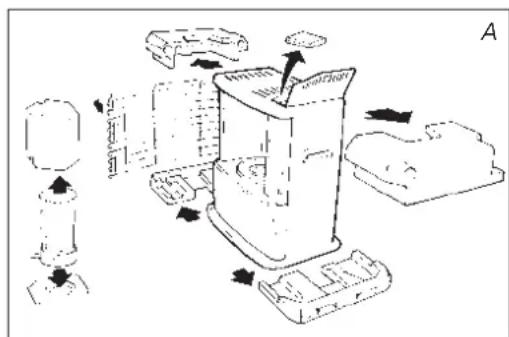

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection :

Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
Tirez sur les deux cotés de l'emballage en poussant légèrement vers le bas (fig. C).
Enlevez la chambre de combustion et autres protections situé dessous la chambre de combustion (fig. D).
Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E).
Ouvrez le couvercle du réservoir amovible et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4 Placez les piles dans leur logement 12, situé à l'arrière de l'appareil (fig. F). Faites attention aux pôles + et -. Il est préféable d'utiliser des piles alcaline neuves (4x taille D).
5 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.
6 Notre apparéil est maintainant prét à l'emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (dans un autre local que celui ou le chauffage est installé). Procedez comme suit:

Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle 8, dégagez le réservoir amovible 9 et retirez-le de l'appareil (fig. G). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir.

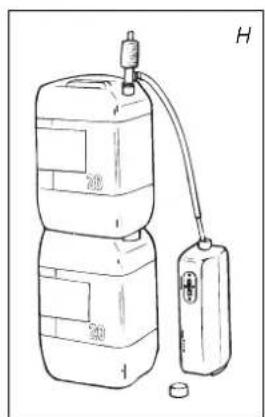

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.

4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
6 Lors du replissage, observez attentivement la jauge du niveau de combustible (fig. 1). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne replissez jamais trop le réservoir,urtout si le combustible est très froid (en chauffant, le combustible se dilate).
7 Ne laisses pas le combustible encore present dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible eventuellement renversé.
8 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réserve rechargé en dehors de toute source de chaleur ou de deux nus. Remettez le réserve amovible dans l'appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

CALLUMAGE DE L'APPAREIL

Au début, un apparéil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre apparéil la première fois à l'extérieur de l'espace habitable.

Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procedez de la même manière lors d'un changement de mèche.

Avant d'allumer l'appareil, vérifie toujours l'indicateur du combustible 6 pour savoir si vous nevez d'abord replir le réservoir amovible.

F

Allumez toujours l'appareil en vous servant de son allumage électrique. N'utilise jamais d'allumettes ou de briquet.

Procedez comme suit:

1 Tournez le bouton central 2 à droite jusqu'à la butée (fig. J). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort.
2 Appuyez sur le mécanisme d'allumage ③ (fig. K) mais pas trop fort. Dés qu'une petite flamme apparait dans le brûleur 4, vous pouvez relâcher le mécanisme d'allumage.

Si vous avez allumé l'appareil mais que ce dernier se coupe peu de temps après l'allumage, il est nécessaire de replacer les piles. Il est préférible d'utiliser des piles alcaline neuves (4x taille D).

Si après une première utilisation de l'appareil le bouton ne tient pas enclenché.

Tournier le bouton (fig. L) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inversée pour procéder à l'allumage (chapitre C).

Après allumage de l'appareil, vérifietzoudjours que le bruleur 4 est bien vertical en le bougeant legerement à I'aide de la poignee 5 vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le bruleur est mal positionné, il se formera de la fumee et de la suite.

D FONCTIONNEMENT DE L'APPAREIL

Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximes et minimales autorisées pour votre flâme sont indiquées figure O. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flâme trop BASSE entraine la formation d'odeur et d'usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central (fig. L).

Les causes possibles d'une flamme trop basse sont:

trop peu de combustible (remplissez le réservoir)
combustible de mauvaise qualite (consultez votre revendeur)
trop peu d'aération (entrebailliez une fenetre ou une porte)
usure de la mêche (consultez votre revendeur, ou changez la mêche, voir chapitre

Lorsque la piece n'est pas suffisamment aérée, l'appareil se coupera automatiquement. Dès que la piece est moins aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), le convecteur peut être rallumé.

L'appareil est équipé d'un système de sécurité qui l'éteint lorsque vous souveze le réservoir de rechange pour le retarder. Pour rallumer l'appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.

E EXTINCTION DE L'APPAREIL

Appuyez sur le bouton d'extinction ①. La flamme s'eteindra après quelques instants (fig. M).

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.

L'ALLUMAGE NE MARCHE PAS.

Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F).
- Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F).
L'appareil a entierement consomme son combustible ou bien la mèche a été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer.
Vous avez pousse le mecanisme d'allumage 3 trop fort. Poussez moins fort (chapitre C).
L'allumeur est defectueux. Consultez notre revendeur.

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.

Le brûleur n'est pas correctement place.

Mettez-la bien droit à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.

Vous utilisez un combustible usage.

Commencez chaque saisson froide avec un combustible neuf.

Vosutilizesuncombustibleinadapté. VoirLECOMBUSTIBLEAPPROPRIÉ
De la poussière s'est accumulée en dessous de l'appareil. Consultez votre revendeur.
La hauteur de la mèche n'est pas correct. Consultez votre revendeur.

L'APPAREIL S'ETEINT LENTEMENT.

Le réservoir amovible est vide.
Voir le chapitre B.
Il y a de l'humidité dans le réservoir inférieur. Consultez votre revendeur.
Le haut de la mèche s'est durci. Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le propre combustible.
Vous utilisez un combustible usage. Commencez chaque saisson froide avec un combustible neuf.

L'APPAREIL BRULE TOUJOURS FAIBLEMENT.

La mèche est trop BASSE. Consultez votre revendeur.
L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli.
Après avoir place le réservoir amovible plein, attendez 30 minutes avant d'allumer.
Vosutilizez un combustible usage ou inadapte. Voir LE COMBUSTIBLE APPROPRIÉ
La pierce est insuffisamment aeree. Ouvrez largement une fenetre ou porte pendant quelque temps, puis laissez-la entrebaille.

L'APPAREIL BRULE TROP FORT.

Vosutilizes un combustible inadapte, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ.
La mèche est trop élevé. Consultez votre revendeur.

G A PROPOS DE L'ENTR ETI EN

Votre apparéil exige peu d'entretien. Mais vous doivent essuyer la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:

1.LESPILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observe les règles en vigueur dans votre commune concernant les petits déchets chimiques.

2. L'ALLUMEUR

L'allumeur tiendra plus longtemps si vous allumez l'appareil de manière appropriée. Changez les piles à temps et voirlez à ne pas enforcer trop fort le mécanisme d'allumage. Si le fil à incandescence est cassé, ou déformé vous devez replacer l'allumeur.

3. LA MÉCHE

Pour prolonger la durée de vie de la mèche, vous doivent laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de

allumeur defaillant du fait du filament rompu.

lui-même). Procedez ainsi lorsque vous constatEZ que la flamme devient faible. En consommant totallyment son combustible, l'appareil degage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable

Les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être executés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant derialcder à son entretien, laissez l'appareil refroidir.

H ENTREPOSAGE (FIN DE LA SAISON)

A la fin de la salle, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entierement son combustible.
2 Laissez l'appareil refroidir.
3 Nettoyez l'appareil à l'aide d'un chiffon sec.
4 Retireez les piles l'appareil et conservez-les dans un endroit sec.
5 Nettoyez le filtre à combustible (chapitre G).
6 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observe les règes en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

Bouchon de transport

TRANSPORT

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous doivent prendre les précautions suivantes:

1 Laissez l'appareil refroidir.
Retirez le réserve amovible 9 de l'appareil et retirez le filtré à combustible (fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtré et le réserve amovible independamment de l'appareil.
3 Mettez le bouchon de transport à la place du filtré à combustible (fig. O) et enforcez-le bien.
4 Transportez l'appareil toujours en position verticale.

J SPECIFICATIONS TECHNIQUES

Allumage électric
Combustible Combustible liquide pour apparèils
mobiles de chauffage (Arrêté du 8/1/1998 et du 18/7/2002)
Puisance calorifique Tmaxale 183 g/h 2200 Watt
Conseiller pour des pieces normalement minimum 35 maximum 80
airées (m3)**
Ne convient pas pour des pieces de volume 35 m³/14m²
inférieur à**
Consommation de combustible (l/heure)* 0,229
Consommation de combustible (g/heure)* 183
Autonomie du réservoir (heures) minimum 17,5
Contenance du réservoir amovible (litres) 4,0
Poids (kg) 7,5
Dimensions (mm) largeur 428
(plateau inférieur compris) profondeur 295
	hauteur 453
Accessoires bouchon de transport
Piles 4x LR20, MN 1300, 1,5V, size D
Type mêche F

• En cas de réglage en position maximale
  ** Ces valeurs sont données à titre indictif

Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

Votre apparéil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejets ons expressement toute autre demande d'indemnisation, y compris en cas de prejudice indirect.
2 La réparation ou le changement de pieces effectués dans la période de garantie n'entraine pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l'appareil, usage de pieces non d'origine, réparations de l'appareil effectuees par des tiers.
4 Les pièces sujettes à l'usure normale, comme la mêche, les piles, l'allumeur et la pompe à main ne sont pas couverts par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*.

Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pieces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produit une combustion incontrolable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immidiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN Toute SÉCURITÉ

1 Attirez l'attention des enfants sur la présence d'un apparéil en combustion.
2 Ne déplacez pas l'appareil lorsqu'ilchauffe ou s'il est encore brulant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprises l'entretien de l'appareil.
3 Placez l'avant de I'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles.
4 N'utilisez pas l'appareil dans des pieces poussièreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale.
5 Eteignez I'appareil avant desorting ou d'aller vous coucher.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que l'appareil ne soit pas exposé à la chaleur ou à des écarts de température extremes. Conservez le combustible toujours dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'utilisez jamais l'appareil dans des endroits ou des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échévement ou vapeurs de peinture) peuvent être prênts.
9 Le plateau supérieur de l'appareil devient brulant. Ce n'est pas permittede couvir l'appareil (risque d'incendie).
10 Aérez toujours suffisamment.

LE CHANGEMENT DE LA MÉCHE

L AVANT DE COMMENCER A CHANGER LA MECHE, L'APPAREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.

1 Ouvrez la porte de réserve et retirez le réserve amovible.
2 Retirez les piles qui se trouvent dans leur logement a l'arrête de l'appareil.
3 Ouvrez la grille et retirez le brûleur puis reférer que la grille.
4 Retirez le bouton central en tirant vers vous.
5 Devissez les vis de maintainen du manteau. Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central.
6 Devissez les vis papillons de maintain du support mèche.
7 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur après de l'appareil. (Veillez à ce que le câblage ne se détache pas).
8 Enlever la vis qui tient la bute de maintien et retirez la.
9 Tournez complètement vers la droite l'axe.
10 Retirez l'ensemble support de mèche en le tirant vers le haut.
11 Retirez la mèche de l'anneau support mèche. Pour cela retirez le crochet de maintain (ergot) du trou de l'anneau de mèche. Pour cela il est conseillé de se munir de gants et d'un recipient pourmettre la mèche dedans une fois enlevée.

12 Prenez la mèche et positionner les crochets de maintaini (ergots) dans les trous de l'anneau support de mèche.
13 Remettez l'ensemble support de mèche dans son logement. Puis tournier complètement vers la gauche l'axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche.
14 Remetre la buteede maintien.Visser la vis qui tient la buteede maintien
15 Remettez le support de brûleur en place.
16 Serrez manuellement les papillons de maniere eigale.
Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclencher l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus BASSE elle a été mal monté et il faut reconnencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous.
18 Remettez le manteau dans sa position, les vis de maintien du manteau. Le bouton central, ouvre la grille et repositionnez le brûleur.
19 Remettez le réservoir amovible, les piles (faites attention au pole positif et au pole négatif) et attendez 30 minutes pour que la mèche soit bien imbibée avant demettre l'appareil en fonctionnement.

4, Rue Jean Sibélius

B.P. 185

76410 SOTTEVILLE SOUS LE VAL

tel: [phone]

fax: [phone]

email: [e-mail]

UNITED KINGDOM

Listener Gases

Bridge Street
